Три варианта сборки самодельного дозиметра

Шаг 3: Высоковольтный DC-DC

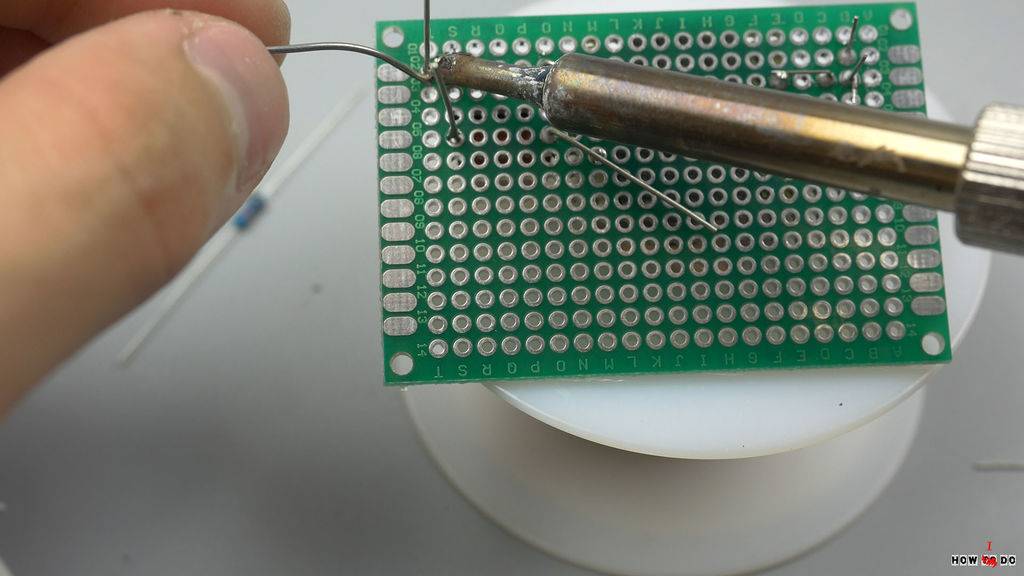

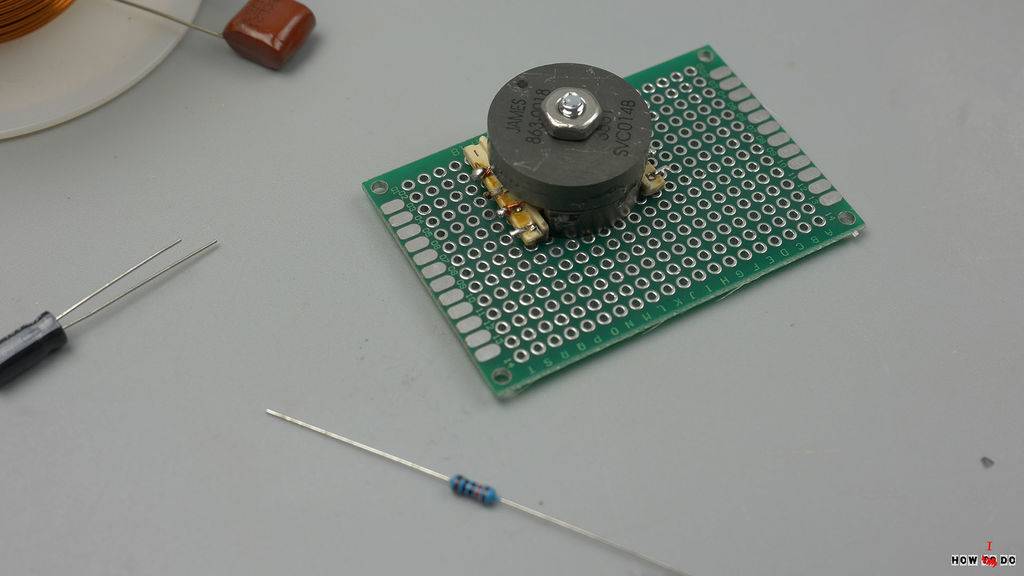

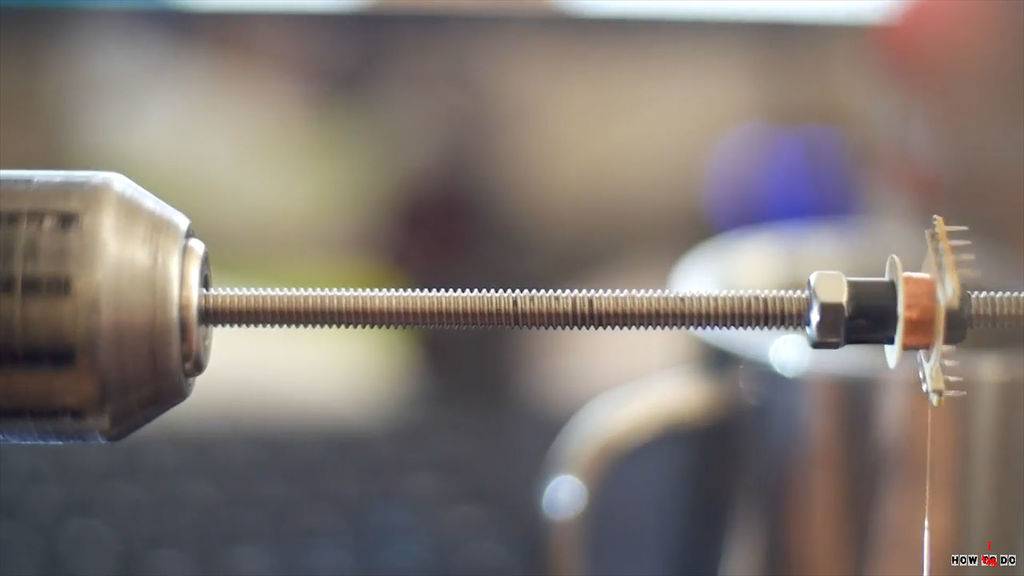

Я хорошо потрудился над высоковольтным источником питания, сделав его вручную, намотав трансформатор примерно на 600 витков на вторичной катушке, упаковав его с МОП-транзистором и PWM на Ардуино. Всё работает, но мне хотелось, чтобы вещи оставались простыми.

Всегда лучше, когда ты можешь просто купить 5 модулей, припаять 10 проводов и получить рабочий девайс, чем наматывать катушки и прикручивать PWM, ведь я хочу, чтобы каждый мог повторить моё устройство. Так что я нашел высоковольтный повышающий конвертер DC-DC, очень странно, но его оказалось очень трудно найти и самые популярные модули имели всего по 100 продаж.

Я заказал его, сделал новый корпус, но когда начал тестирование, он выдавал максимум 300V, в то время как в описании говорилось, что он выдаёт до 620V. Я попытался починить его, но проблема, скорее всего, была в трансформаторе. В любом случае, я заказал другой модуль, и он был другого размера, хотя описание было одинаковым… Я вернул свои деньги за первый модуль, но сохранил его, потому что он давал 400V, которые нам нужны, может быть максимум 450V, вместо 1200 (в китайских измерительных приборах что-то работает совсем неправильно…) В общем, я просто заново открыл спор…

Компоненты для сборки дозиметра своими руками

Важнейшим критерием при выборе платы и комплектующих выступала стоимость используемых компонентов. Мы ставили задачу сделать дозиметр максимально бюджетным.

 Для создания дозиметра-радиометра были выбраны следующие компоненты:

1. Модуль дозиметра  – RadSens (от 3900 руб.)RadSens – готовый модуль в сборе с популярной трубкой СБМ-20. Не требует ничего кроме установки библиотеки в менеджере библиотек Arduino. Дозиметр готов к работе “из коробки”.

2. Плата ESP8266 / ESP32 (от 700 руб.)Модуль RadSens имеет интерфейс I2C, совместим с Arduino, esp, Raspberry. Но цены на ардуинки в последнее время совсем не радуют…

3. OLED-экран диагональю 0.96” (от 300 руб.)Можно взять любой экран с I2C. Но OLED-экран позволяет добавлять простую анимацию и цветовую маркировку текущего уровня радиации.

4. Модуль бузера (пищалки) для звуковой индикации импульсов (от 80 руб.)Бузер предназначен для звукового информирования пользователя, когда нет доступа к информации на экране.

5. Кнопка-выключатель (от 60 руб.)

6. Макетная плата 120*80 мм (от 130 руб.)Плата используется для удобного (эротичного) размещения и организации проводки между элементами.

Итоговая стоимость сборки – 5170 рублей.

Самый дешёвый дозиметр на маркетплейсе Ozon – 8700 рублей.

Пустая макетка как-бы намекает. Что и экран можно поставить поширше, и фичей побольше.

Виды счётчиков Гейгера

По конструкции счетчики Гейгера бывают 2 видов: плоский и классический.

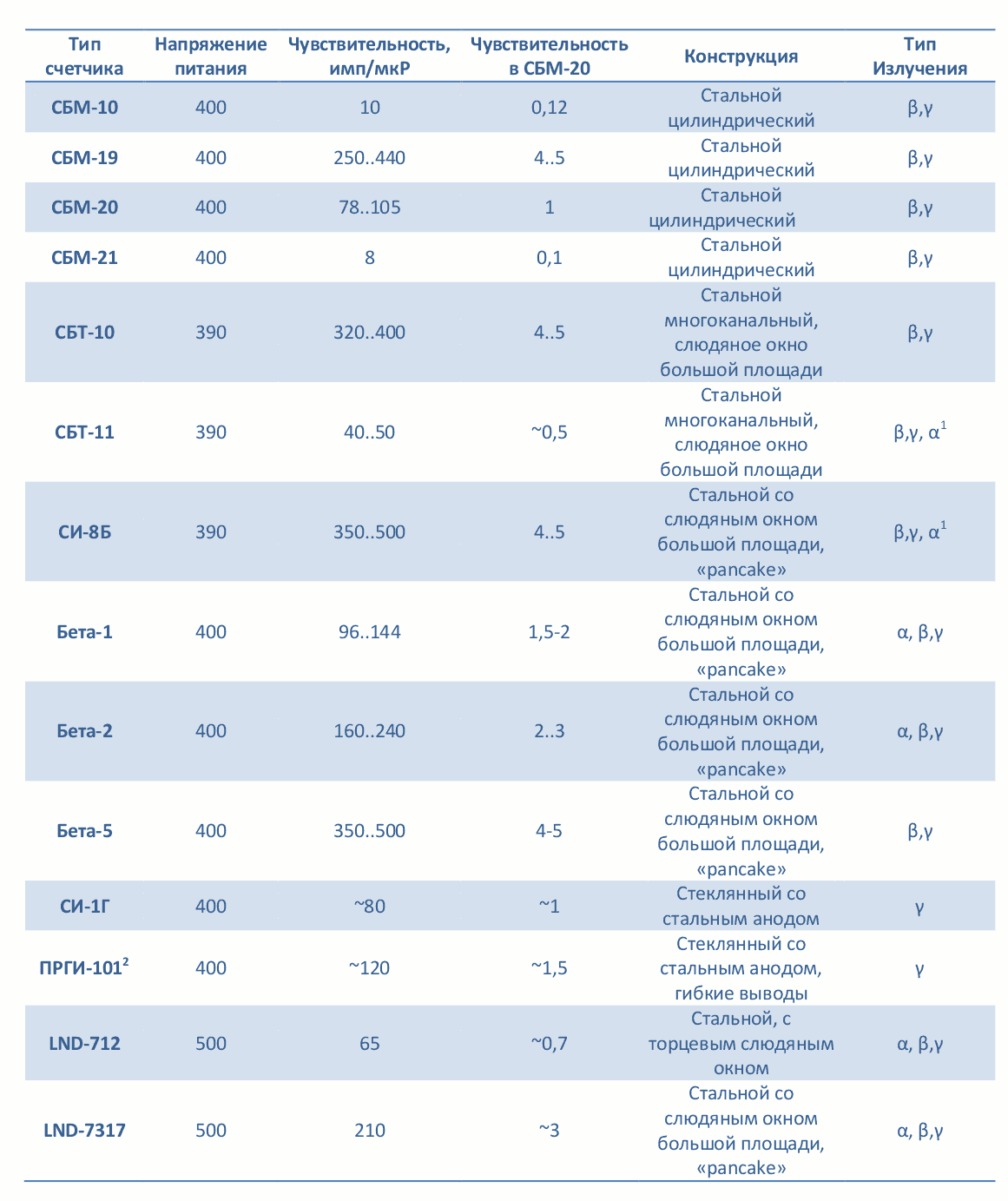

Таблица – Основные параметры некоторых счетчиков Гейгера.

Классический

Сделан из тонкого гофрированного металла. За счет гофрирования трубка приобретает жесткость и устойчивость к внешнему воздействию, что препятствует ее деформации. Торцы трубки оснащены стеклянными или пластмассовыми изоляторами, в которых находятся колпачки для вывода к приборам. На поверхность трубки нанесен лак (кроме выводов). Классический счетчик считается универсальным измерительным детектором для всех известных видов излучений. Особенно для γ и β.

Плоский

Чувствительные измерители для фиксации мягкого бета-излучения имеют другую конструкцию. Из-за малого количества бета-частиц, их корпус имеет плоскую форму. Есть окошко из слюды, слабо задерживающее β. Датчик БЕТА-2 – название одного из таких приборов. Свойства других плоских счетчиков зависят от материала.

Как сделать антенну Харченко для Т2 своими руками.

Читать далее

Устройство и схема трехфазного трансформатора.

Читать далее

Чем отличается пусковой конденсатор от рабочего.

Читать далее

Процесс сборки самодельного дозиметра

Необходимо произвести следующие шаги:

1. Припаять к макетной плате элементы в желаемом положении.

2. Соединить все элементы по предложенной схеме.

3. Проверить правильность подключения сначала визуально, затем подключив ESP к USB.

4. Подключить библиотеку RadSens и плату ESP32 в Arduino IDE.

5. Добавить код в IDE и загрузить его.

Шаг 1. Подключение

Для подключения нам потребуется припаять все элементы и соединить их.  Пины SDA и SCL на RadSens и OLED-экране требуется подключить к портам D22 (SCL) и D21 (SDA), они обмениваются данными по интерфейсу I2C, важно их не перепутать. Остальное подключить согласно схеме на рисунке

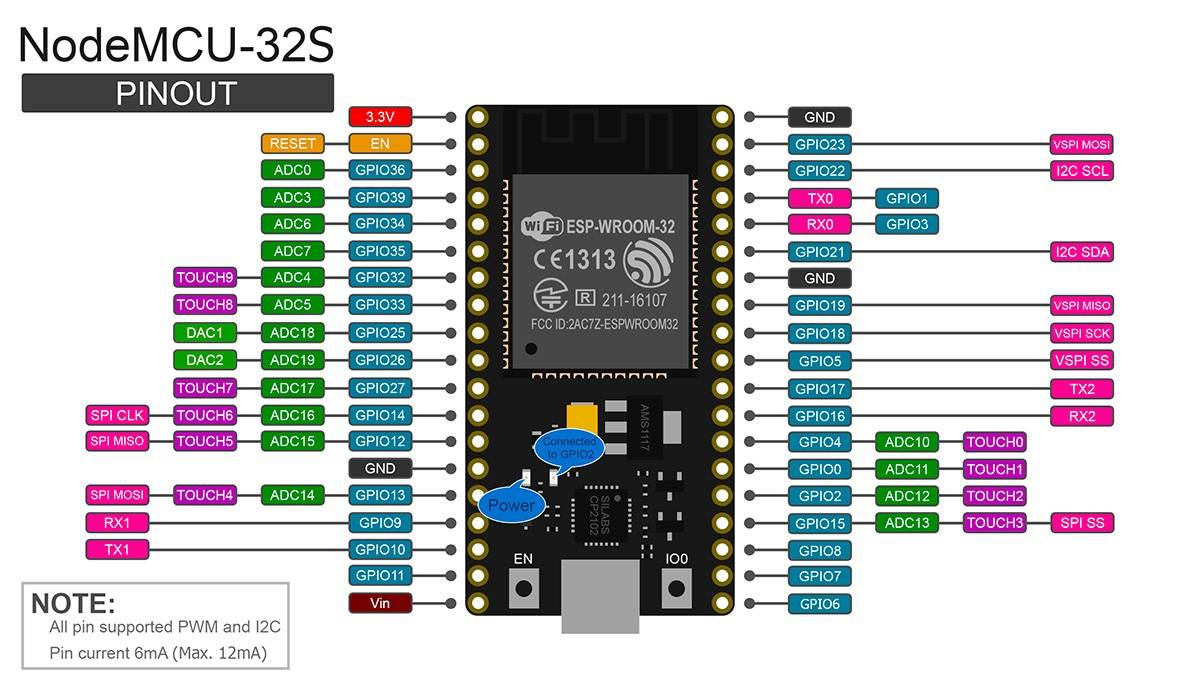

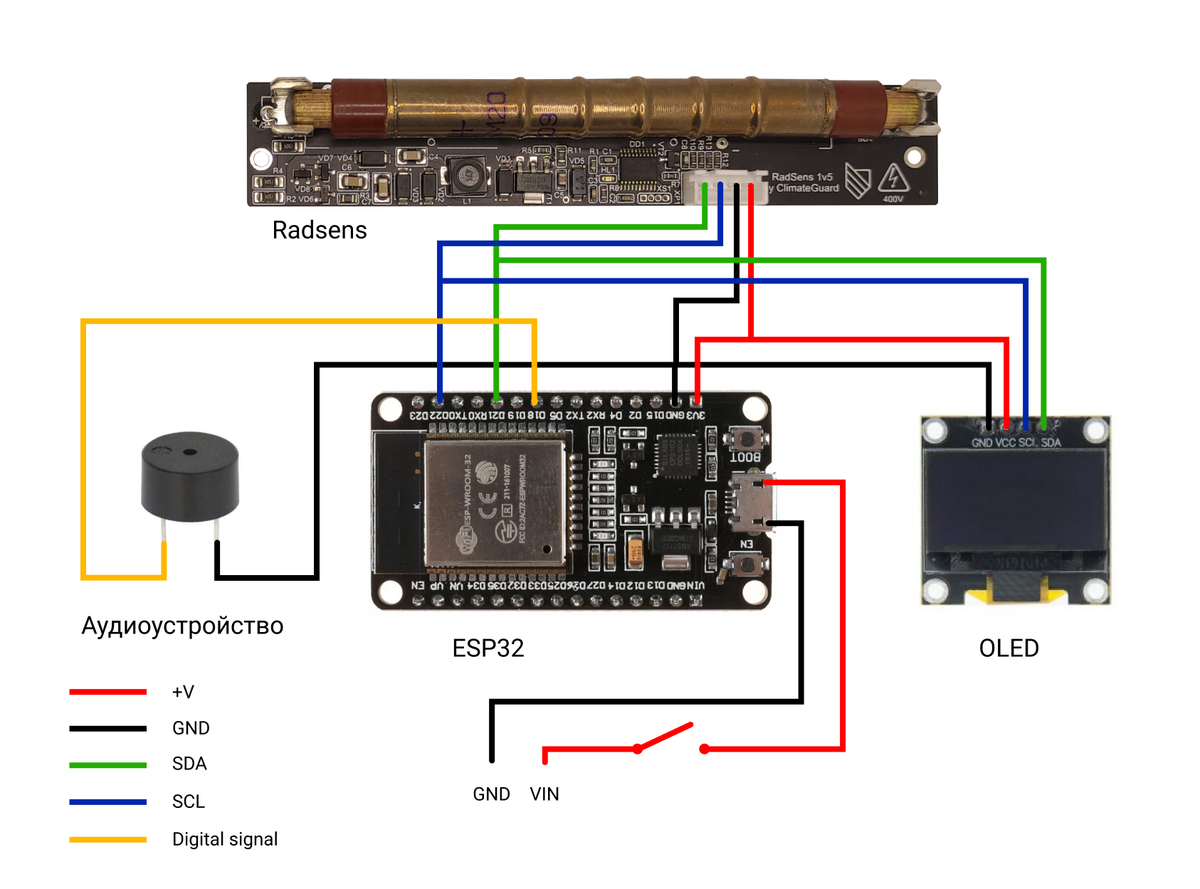

Распиновка esp32Схема подключения

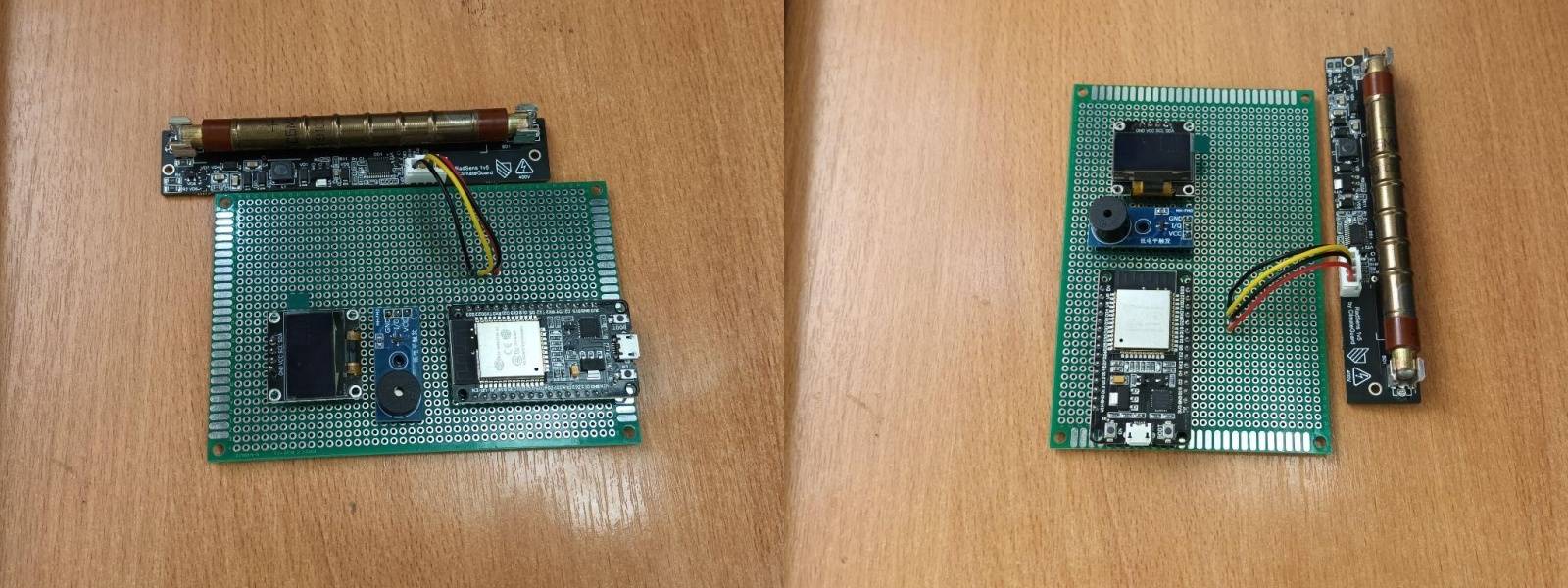

На фото один из вариантов компоновки дозиметра.

Шаг 2. Подключение библиотек RadSens, ESP32, GyverOLED

Подключение расширения для плат в Arduino IDE для платы ESP32 осуществляется следующим образом:Arduino -> Инструменты -> Плата -> Менеджер плат -> Написать “ESP32” в поисковой строке.

После установки необходимо в пункте “Плата” указать “ESP32 Dev module”.

Далее необходимо выбрать необходимую нам плату. Для этого переходим во вкладку “Инструменты”, выбираем раздел “Плата”, далее выбираем “ESP32 Dev Module” в подразделе “ESP32 Arduino”.

Готово! Перейдем к установке библиотеки.

Для установки библиотеки RadSens необходимо проделать почти такую же операцию:Arduino -> Скетч -> Подключить библиотеку -> Управлять библиотеками -> Написать “RadSens” в поисковой строке.

Далее необходимо установить библиотеку GyverOLED в менеджере библиотек тем же путём.

Теперь мы готовы переходить к программированию.

Шаг 3. Код

Код был написан с использованием библиотеки для OLED от Алекса Гавера. Она проста в изучении и поддерживает вывод русского языка без дополнительных манипуляций. Допустимо использовать U8G2, Adafruit или любой удобную вам библиотеку.

Сборка

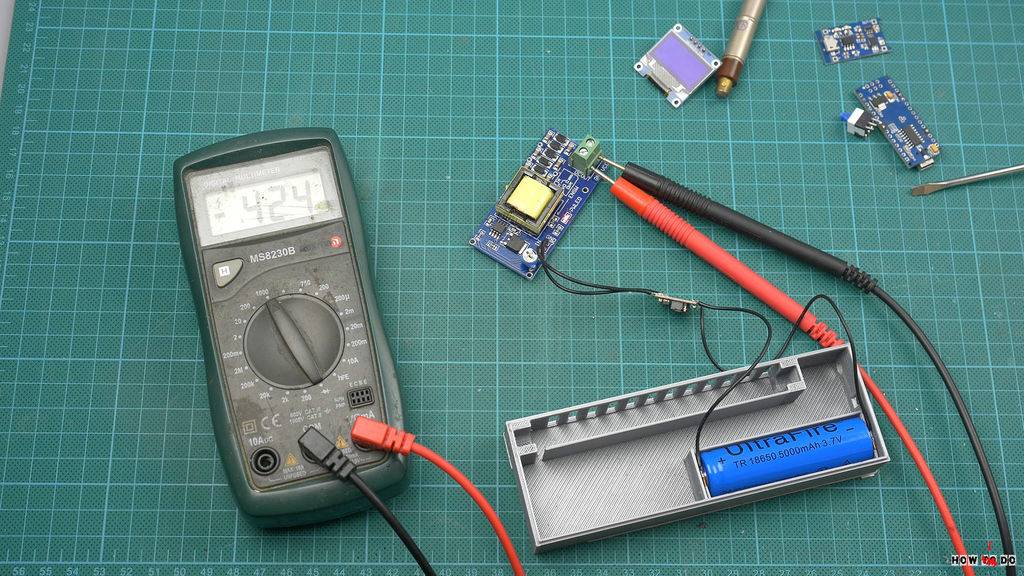

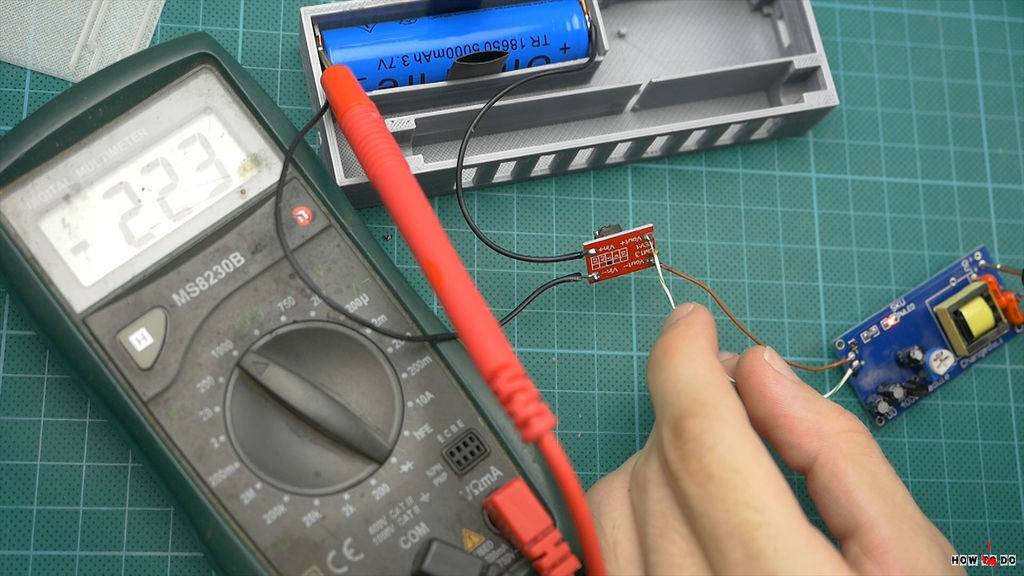

Первое, что нужно сделать, это настроить вольтаж на высоковольтном DC-DC с потенциометром. Для STS-5 нам нужно примерно 410V. Затем просто спаяйте все модули по схеме, я использовал однопроволочные провода, это повышает стабильность конструкции и даёт возможность собрать устройство на столе, а затем просто поместить его в кейс. Важный момент состоит в том, что нам нужно соединить минус на входе и выходе высоковольтного конвертера, я просто припаял штекер.

Будет интересно Собираем повышающий трансформатор собственными руками

Так как мы не можем просто присоединить Ардуино к 400V, нам понадобится простая схема с транзистором, я просто спаял их навесным методом и обернул в термоусадочную трубку, резистор 10MΩ от +400V был закреплен прямо на коннекторе. Лучше сделать медный кронштейн для трубки, но я просто накрутил провод по кругу, всё работает нормально, не меняйте плюс и минус счетчика Гейгера. Соединяем дисплей съемным кабелем, тщательно его изолировал, так как он располагался очень близко к высоковольтному модулю.

Схема самодельного дозиметра.

Схема дозиметра на микроконтроллере

Прибор предназначен для измерения ионизирующих излучений, вызванных бета — и гамма-лучи и имеет следующие параметры:

• Диапазон измеряемой дозы: 0 — 250 миллирентген/час
• Напряжение питания: 2 – 3.3 В две батареи АА
• Средний потребляемый ток: 0.5 мА при отключенной звуковой индикации
• Время выхода на рабочий режим: 30 секунд
• Период обновления показаний: 1 секунда

Прибор состоит из следующих функциональных блоков: генератор высокого напряжения для питания газоразрядного счетчика, формирователь импульсов счетчика, узел управления жидкокристаллическим дисплеем, блок звуковой индикации, и стабилизаторы напряжения для питания различных цепей устройства.

Синхронное управление всеми блоками обеспечивается микроконтроллером DD2. Высокое напряжение формируется преобразователем на транзисторе VT2 и трансформаторе T1

На затвор VT2 поступают импульсы частотой 244 Гц и скважностью примерно 4-15% от микроконтроллера DD2. В момент импульса транзистор открыт и в магнитопроводе T1 накапливается магнитная энергия

Схема самодельного радиометра.

При закрывании транзистора в обмотке I трансформатора формируется ЭДС самоиндукции, приводящая к короткому импульсу положительной полярности амплитудой порядка 60 В на стоке VT2. Это напряжение повышается обмоткой II и поступает на утроитель напряжения на диодах VD3-VD5 и конденсаторах C12-C14. Использование утроителя напряжения снижает требования к трансформатору и упрощает его конструкцию. Высокое напряжение порядка 400 В поступает на счетчик Гейгера BD1 через нагрузочный резистор R10.

Комментарий эксперта

Лагутин Виталий Сергеевич

Инженер по специальности «Программное обеспечение вычислительной техники и автоматизированных систем», МИФИ, 2005–2010 гг.

Задать вопрос

При таком напряжении счетчик работает в середине плато своего рабочего диапазона. Стабилитроны VD6-VD8 ограничивают напряжение на выходе утроителя до уровня 430 В и защищают от пробоя конденсаторы C11-C13 с номинальным рабочим напряжением 630 В. Такая защита необходима в процессе налаживания или при резком удалении дозиметра от источника радиации.

Без стабилитронов напряжение на конденсаторах может превысить 800-900 В и привести к их пробою. Средний потребляемый ток по цепи T1-VT2 не превышает 0.3 мА при сопротивлении нагрузки от 40 МОм и выше.

Схема №1 — элементарная

Чтобы сконструировать детектор для регистрации бета и гамма-излучений «быстро и просто», этот вариант подойдет как нельзя лучше. Что понадобится до конструирования:

• пластиковая бутылка, а точнее – горлышко с крышкой;
• консервная банка без крышки с обработанными краями;
• обычный тестер;
• кусок стальной и медной проволоки;
• транзистор кп302а или любой кп303.

Для сборки нужно отрезать горлышко от бутылки таким образом, чтобы оно плотно вошло в консервную банку. Лучше всего подойдет узкая, высокая банка, как от сгущенки. В пластиковой крышке делается два отверстия, куда нужно вставить стальную проволоку. Один ее край загибают петлей в виде буквы «С», чтобы она надежно держалась за крышку, второй конец стального прута не должен касаться банки. После крышка закручивается.

Ножку затвора КП302а прикручивают к петле стальной проволоки, а к стоку и истоку подсоединяют клеммы тестера. Вокруг банки нужно обкрутить медную проволоку и одним концом закрепить к черной клемме. Капризный и недолговечный полевой транзистор можно заменить, например, соединить несколько других по схеме Дарлингтона, главное – суммарный коэффициент усиления должен быть равен 9000.

Самодельный дозиметр готов, но его нужно откалибровать. Для этого используют лабораторный источник радиации, как правило, на ней указана единица его ионного излучения.

Процесс сборки самодельного дозиметра

Необходимо произвести следующие шаги:

1. Припаять к макетной плате элементы в желаемом положении.

2. Соединить все элементы по предложенной схеме.

3. Проверить правильность подключения сначала визуально, затем подключив ESP к USB.

4. Подключить библиотеку RadSens и плату ESP32 в Arduino IDE.

5. Добавить код в IDE и загрузить его.

Шаг 1. Подключение

Для подключения нам потребуется припаять все элементы и соединить их.  Пины SDA и SCL на RadSens и OLED-экране требуется подключить к портам D22 (SCL) и D21 (SDA), они обмениваются данными по интерфейсу I2C, важно их не перепутать. Остальное подключить согласно схеме на рисунке

Распиновка esp32Схема подключения

На фото один из вариантов компоновки дозиметра.

Шаг 2. Подключение библиотек RadSens, ESP32, GyverOLED

Подключение расширения для плат в Arduino IDE для платы ESP32 осуществляется следующим образом:Arduino -> Инструменты -> Плата -> Менеджер плат -> Написать “ESP32” в поисковой строке.

После установки необходимо в пункте “Плата” указать “ESP32 Dev module”.

Далее необходимо выбрать необходимую нам плату. Для этого переходим во вкладку “Инструменты”, выбираем раздел “Плата”, далее выбираем “ESP32 Dev Module” в подразделе “ESP32 Arduino”.

Готово! Перейдем к установке библиотеки.

Для установки библиотеки RadSens необходимо проделать почти такую же операцию:Arduino -> Скетч -> Подключить библиотеку -> Управлять библиотеками -> Написать “RadSens” в поисковой строке.

Далее необходимо установить библиотеку GyverOLED в менеджере библиотек тем же путём.

Теперь мы готовы переходить к программированию.

Шаг 3. Код

Код был написан с использованием библиотеки для OLED от Алекса Гавера. Она проста в изучении и поддерживает вывод русского языка без дополнительных манипуляций. Допустимо использовать U8G2, Adafruit или любой удобную вам библиотеку.

Как собрать дозиметр радиации своими руками

Существует большое количество схем по сбору портативного устройства для измерения радиационного фона. Для начинающих постигать основы радиотехники подойдут самые простые устройства на резисторах СБМ-20. Более опытные любители могут сконструировать дозиметр радиации своими руками с двух- или трехпроводным детектором, а также используя векторные или интегральные резисторы.

Независимо от выбора схемы будущего устройства, при его сборке стоит использовать несколько простых правил. Они позволят получить максимально качественный прибор, который будет безопасен для жизни и здоровья человека. Большинство экспертов советуют:

1. Использование 400 вольтовых счетчиков. Если модуль рассчитан на 500 вольт, придется вносить дополнительные корректировки в настройки цепи.
2. Перед началом использования прибора необходимо измерить его выходную мощность при помощи 10 Мом вольтметра. Оно должно составлять ровно 400 вольт. Стоит помнить, что несмотря на малую удельную мощность, при неправильной настройке конденсаторы могут нести опасность здоровью.
3. Необходимо исключить возможность доступа к элементам, на которые подается высокое напряжение. Корпус должен плотно закрывать электрические приборы.
4. Подключение всех узлов производится при отключенном питании и разряженных конденсаторах.

Несмотря на выбор схемы будущего устройства, общий принцип работы дозиметра радиации будет практически одинаковым. Он будет выдавать некоторое количество звуковых сигналов. При нормальном радиационном фоне этот показатель будет на уровне 30. Увеличенное количество сигналов говорит о значительном повышении уровня загрязнения окружающей среды.

Схема простого дозиметра своими руками за 3 минуты

Такой метод позволяет получить самодельный прибор для измерения радиации в максимально короткие сроки. Технология подразумевает минимальный набор навыков и самое простое оборудование.

Чтобы изготовить такое устройство, потребуется:

• пластиковая бутылка;
• консервная банка;
• простой тестер;
• 20 см медной или стальной проволоки;
• транзистор кп303.

У жестяной банки удаляют верхнюю часть и слегка полируют края наждачной бумагой, чтобы не поранить руки. Бутылку обрезают под горлышко, оставляя около 10-15 см — она должна плотно входить в банку. В крышке делают 2 отверстия — в одно из них вставляют проволоку, чтобы она выходила на 1-2 см. После этого второй конец загибают и вставляют во вторую дырку.

Ножку транзистора прикручивают к получившейся петле. К его истоку и стоку подключают клеммы тестера. После этого можно приступать к непосредственной калибровке дозиметра. В качестве эталона используют лабораторные источники излучения.

Схема дозиметра своими руками на СБМ-20

Более продвинутые модели можно собрать, использовав специальные счетчики. СБМ-20 состоит из герметичной трубки — катода, сквозь который проходит анод в виде проволоки. Внутри полость наполнена газом — это обеспечивает оптимальную электропроводность.

Обзор лучших бытовых моделей

Существует несколько основных производителей дозиметров, чья продукция не имеет аналогов на российском рынке. Лучшие рекомендации направлены в адрес компании «Кварта-рад», которая занимается разработкой измерительных приборов радиоактивного фона с начала девяностых годов. Всемирно признанный бренд техники радиоактивного контроля «Radex» создан специалистами Московского инженерно-физического института (МИФИ).

Radex RD1503+

Классическая модель индивидуального портативного дозиметра с интуитивно понятным управлением оснащена газоразрядным счетчиком Гейгера-Мюллера и обрабатывает информацию алгоритмами встроенной программы. Звуковой сигнал информирует о регистрации каждой частицы и усиливается при увеличении ионного излучения.

Основные характеристики:

• время, затрачиваемое на измерение, у rd1503+ составляет всего 40 секунд;
• спектр уровня радиоактивного фона до 9,99 мкзв/ч;
• регистрация гамма-излучений от 0,1 мэв;
• регистрирует бета и гамма излучения;
• порог сигнала – каждые 0,10 мкзв/ч;
• работа без подзарядки в течение 550 ч;
• вибрационный и звуковой сигнал;
• погрешность +/- 15%;
• большой дисплей с подсветкой.

Radex RD1008

Конструктивная особенность RD1008 в наличии двух газоразрядных счетчиков Гейгера-Мюллера. Такое решение позволило сократить цикл регистрации до 10 секунд, что переводит устройство в класс быстродействующих. По заверениям производителей, дозиметр измеряет уровень ионного излучения окружающей среды, а также степень зараженности пищевых продуктов. Если со своей основной задачей прибор справится на отлично, то замеры пищевых продуктов будут очень приблизительными.

Компактный и эргономичный дозиметр беспрерывно работает до 950 часов, информация отображается на широком монохромном дисплее. RD1008 оснащен звуковым и вибрационным сигналом, автоматически перезагружается при резких изменениях мощности дозы радиоактивного фона.

Устройство обойдется пользователям дороже своего аналога RD1530+, но это объясняется его широким функционалом. Полезный прибор прост в использовании, рассчитан на эксплуатацию в различных условиях.

Radex RD1212-ВТ

Модель RD1212-BT одна из самых миниатюрных и функциональных

Первое, что привлекает внимание – встроенный модуль Bluetooth, беспроводная связь дает возможность сохранять показания измерений на любые девайсы, включая GPS-навигатор, смартфоны на базе Android или IOS

Преимущества RD1212-BT:

• время цикла измерения 10 секунд;
• звуковое, вибрационное и визуальное информирование (вывод на дисплей);
• спектр измерений ионного излучения от 0,5 до 999 мкзв/ч;
• спектр гамма-излучений от 0,1 до 1,25 мэв;
• спектр бета-излучений от 0,25 до 3,5 мэв;
• диапазон рентгеновских излучений от 0,03 до 3,0 мэв;
• погрешность +/- 15%;
• время беспрерывной работы 300 часов.

Дополняет опцион встроенный датчик температуры и атмосферного давления, часы, фонарик. Современный дозиметр, адаптированный под все гаджеты, быстро и точно измеряет ионное излучение окружающей среды. Удобный и эргономичный, RD1212-BT с интуитивно понятным управлением насчитывает множество положительных отзывов от пользователей.

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самодельные изделия на базе металлоискателя серии «Пират» являются одними из самых популярных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он способен «обнаруживать» объект на глубине от 200 мм (для мелких предметов) и 1500 мм (для крупных объектов).

Детали для сборки металлоискателя

Пиратский металлоискатель — это импульсный прибор. Для изготовления устройства вам потребуется приобрести:

1. Материалы для изготовления корпуса, стержня (можно использовать пластиковую трубку), подставки и так далее.
2. Проволока и изолента.
3. Наушники (подходят к плееру).
4. Транзисторы — 3 штуки: ВС557, IRF740, ВС547.
5. Микросхемы: К157УД2 и НЭ
6. Конденсатор керамический — 1 нФ.
7. 2 пленочных конденсатора — 100 нФ.
8. Электролитические конденсаторы: 10мкФ (16В) — 2шт, 2200мкФ (16В) — 1шт, 1мкФ (16В) — 2шт, 220мкФ (16В) — 1шт.
9. Резисторы — 7 штук по 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии Pirate построена на микросхеме NE555. Работа устройства зависит от компаратора, выход которого подключен к ИС генератора импульсов, второй — к катушке, а выход — к громкоговорителю. В случае обнаружения металлических предметов сигнал с катушки поступает на компаратор, а затем на громкоговоритель, который предупреждает оператора о наличии искомых предметов.

Карту можно разместить в простой распределительной коробке, которую можно приобрести в магазине электроснабжения. Если такого инструмента вам мало, вы можете попробовать изготовить прибор более совершенной конструкции, чтобы помочь вам со схемой изготовления металлоискателя применительно к золоту.

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерации сигналов используются транзисторы советского образца КТ-361 и КТ-315 (могут использоваться аналогичные радиодетали).

Как собрать печатную плату металлоискателя своими руками

Генератор импульсов собран на микросхеме NE555. Выбирая C1 и 2 и R2 и 3, частота регулируется. Импульсы, полученные в результате сканирования, передаются на транзистор Т1 и передают сигнал на транзистор Т2. Усиление звуковой частоты происходит на транзисторе BC547 на коллектор и подключаются наушники.

Для размещения радиодеталей используется печатная плата, которую легко изготовить своими руками. Для этого мы используем кусок фольги гетинакса, покрытый медной электроизоляционной фольгой. Переносим на него соединительные детали, размечаем точки крепления, просверливаем отверстия. Покрываем дорожки защитным лаком и после высыхания опускаем будущую доску хлорного железа для гравировки. Это необходимо для удаления незащищенных участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы понадобится кольцо диаметром около 200 мм (в качестве основы можно использовать обычные деревянные круги), на которое намотана проволока 0,5 мм. Для увеличения глубины обнаружения металла рама катушки должна быть от 260 до 270 мм, а количество витков должно составлять 21-22 об. Если под рукой нет ничего подходящего, можно намотать катушку на деревянную основу.

Катушка из медной проволоки на деревянной основе

Иллюстрация	Описание акции
	Для обертывания подготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на котором вы будете устанавливать катушку.
	Оберните провод по периметру крепежа на 20-30 витков. Закрепите обмотку липкой лентой в нескольких местах.
	Снимите обмотку с основания и придайте ей округлую форму, при необходимости дополнительно закрепите обмотку в нескольких других местах.
	Подключите схему к устройству и проверьте его работу.

Катушка из витой пары за 5 минут

Нам понадобится: 1 витая пара 5 кат 24 AVG (2,5мм), нож, паяльник, припой и мультитестер.

Иллюстрация	Описание акции
	Скатайте пряжу в два витка косичкой. Оставьте по 10 см с каждой стороны.
	Зачистите обмотку и освободите провода для подключения.
	Соединяем жилки по схеме.
	Для лучшей фиксации приварите их паяльником.
	Испытайте катушку так же, как и устройство с медным проводом. Обмоточные кабели необходимо припаять к многожильному проводу диаметром 0,5-0,7 мм.

Дозиметр низкой чувствительности

Дозиметры низкой чувствительности чаще всего используются военными. Чтобы собрать модель данного типа, необходимо в первую очередь подобрать качественный датчик. При этом счетчики используются чаще всего с сегментными индикаторами. В свою очередь, конденсаторы для таких модификаций больше подходят проходного типа. Резисторы многие специалисты рекомендуют приобретать аналоговые.

Все это необходимо для того, чтобы повысить чувствительность прибора до нужного уровня. Триггеры в моделях чаще всего используются малой мощности. Максимум отрицательное сопротивление они обязаны выдерживать на уровне 4 Ом. При этом непосредственно датчик должен быть рассчитан на 5 Ом. Скорость выходного сигнала зависит исключительно от мощности конденсатора. Демпферы в устройствах данного типа отсутствуют.

Предназначение

Индивидуальные дозиметры – приборы, которые измеряют дозу ионизирующего излучения или ее мощность. Бытовые модели предназначены для измерения эквивалентной дозы или ее мощности, созданной гамма и рентгеновским излучением. Применение устройств такого типа актуально для зон с высоким радиационным фоном или возле объектов высокого риска выбросов радиоактивности в окружающую среду.

Работа любого дозиметра базируется на задействовании детектора ионизирующего излучения. Датчики такого типа могут быть различными:

• полупроводниковые;
• сцинтилляционные;
• ионизационные камеры;
• счетчик Гейгера.

Вне зависимости от типа детектора, суть функционирования прибора заключается в преобразовании импульса кванта изучения, который передается веществу датчика, в электросигнал и последующего его перерасчета в единицы эквивалентной дозы. Дозиметры, будучи средствами измерений ионизирующих излучений, разделяют на следующие категории:

• измерители мощности дозы, ее изменения, что позволяет дать оценку радиоактивной обстановки на местности;
• комбинированные устройства (измеряют дозу и ее мощность);
• измерители дозы (рассчитаны на измерение поглощенной дозы в облучаемых объектах).

При использовании бытовых дозиметров, вне зависимости от типа детектора, для точного измерения дозы ионизирующего излучения требуется определенное время.
