Самодельный экран для проектора

Монтаж на потолок «армстронг»

Потолок типа «армстронг» также является гипсокартоновой конструкцией, но отличается использованием одинаковых по размеру плит, которые просто вставляются в ячейки металлического каркаса. Повесить проектор на потолок такого типа еще проще, поскольку в месте крепления потолок может быть разобран и собран за считанные минуты.

Сняв одну или несколько плит, необходимо в первую очередь собрать розетку для подключения проектора и подвести к ней силовой кабель. Далее нужно просверлить в несущем потолке отверстия под крепление кронштейна и закрепить монтажную панель. Затем в плите, через которую будет проходить штатив, вырезаются отверстия под крепежные детали и провода. Далее через отверстия продеваются все элементы конструкции, а плита устанавливается в свою ячейку.

Рекомендации

Как видно из представленного в нашей статье материала, сборка и установка проектора не настолько сложная и трудновыполнимая задача, как могло бы показаться. Однако, даже готовый комплект экрана для проектора требует определенного энтузиазма и подготовки к его монтажу. Так, например, не имея достаточного пространства для монтажного настила, сборка проекционного экрана усложняется в разы. Для более наглядного примера, чуть ниже, мы оставим ссылку на видео, где довольно неплохо продемонстрирован процесс установки ALR экрана.

Чтобы Ваша мечта иметь дома полноценный домашний кинотеатр стала ещё реальнее, мы также рекомендуем ознакомиться с нашим материалом по подключению проекторов к внешним акустическим системам.

Ну а если же Вас пугают слова вроде «саморез» и «строительный уровень», а Ваши руки заточены под более «элегантные» задачи, то возможно Вам следует задуматься о варианте с поиском подходящего мастера по монтажу. Так как качественный проекционный экран удовольствие не из дешевых, и попрощаться с ним из-за нелепой оплошности будет очень обидно.

Как сделать проектор из телефона и коробки

Этот способ для создания проектора считается самым простым, но при этом эффективным. Более того, подобную конструкцию можно заказать на различных сайтах, а ее стоимость находится в пределах 200 рублей.

Если было решено делать проектор самостоятельно, то потребуется подготовить следующие инструменты:

  • Любая коробка, она должна быть с крышкой;
  • Пенопласт. Его кусок должен быть намного больше, чем телефон, который будет использоваться в конструкции. Также, он должен быть примерно 6 сантиметров в толщину;
  • Канцелярский нож;
  • Увеличительное стекло. Не стоит использовать дешевые лупы, поскольку для этой конструкции необходимо использовать стекло, которое может увеличивать минимум в десять раз;
  • Изолента.

Поэтапный процесс создания проектора своими руками:

  1. Сперва необходимо поставить коробку на бок, а сверху поместить увеличительное стекло;
  2. Линза должна быть расположена именно по центру коробки. После этого необходимо обвести контуры линзы с помощью карандаша;
  3. Получившийся круг необходимо вырезать. В этом отлично поможет канцелярский нож;
  4. Далее нужно закрепить линзу в отверстии, используя изоленту. По возможности создатель может также использовать горячий клей или силикон, чтобы получившаяся конструкция выглядела привлекательнее;
  5. Теперь можно приступать к процессу создания держателя для мобильного устройства, чтобы оно было устойчиво закреплено во время просмотра фильмов и видео. Для этого потребуется положить гаджет так, чтобы одна из его сторон совпадала с краем пенопласта, а после это нужно обвести;
  6. При помощи карандаша нужно сделать небольшие припуски с каждой стороны, исключая ту сторону, которая была с края пенопласта;
  7. После этого нужно вырезать маленький прямоугольник, используя канцелярский нож;
  8. Теперь начинается один из самых сложных этапов, на котором нужно вырезать из центра пенопласта остатки так, чтобы получилось отверстие;
  9. Далее нужно проверить, поместится ли мобильное устройство в вырезанное отверстие. Если оно влезает без проблем, то можно приступать к следующему шагу, а если нет, то нужно его расширить;

В конце необходимо выключить свет в комнате с проектором, установить яркость в телефоне на максимальном показателе и открыть любое изображение. После нужно положить мобильное устройство в коробку в держателе рядом с линзой. Заготовку конструкции нужно установить напротив стены, на которой планируется просмотр фильмов. Расстояние от телефона до линзы нужно регулировать до тех пор, пока изображение не будет отображаться четко. Для этого нужно перемещать устройство вперед или назад в коробке.

Не стоит приклеивать держатель для телефона в определенном месте, поскольку может появиться необходимость немного его передвинуть.

https://www.youtube.com/watch?v=YmDqpdjTsIU

Изготовление экрана с помощью полотняного материала

В данном случае работы проводятся в два этапа:

Первый этап – изготовление рамы

Нужна жесткая рама, на которую потребуется и натянуть полотно. Ее можно изготовить из деревянных брусьев или металлического профиля, например, дюралевого. Верхнюю часть рамы, несущую основную нагрузку, можно взять из уже готовой конструкции. Например, из трубок для крепления гардин (обычно они идут в комплекте с креплениями к потолку). Тут все зависит от вашего замысла: где именно, и каким образом экран должен будет вписаться в интерьер.

Рассмотрим вариант изготовления рамы из дерева. В таком случае нам понадобятся:

  • ровные прямые бруски необходимой длины;
  • металлические короба (профиль) из алюминия или дюралюминия;
  • металлические уголки для жесткой фиксации деталей рамы между собой;
  • ткань для создания поверхности (лучше взять чуть больше необходимого);
  • материал для подложки (тонкий войлок, полиэтилен);
  • инструменты и расходники (рулетка, строительный нож/портновские ножницы, шуруповерт, мебельный степлер со скобками, наждачная бумага, ушки для подвешивания, саморезы).

Рама должна состоять минимум из 5 частей: четыре образуют периметр (собственно раму), а пятая (может быть и шестая) должна быть вставлена между длинными сторонами, добавляя жесткости конструкции, иначе возможен перекос рамы или появление скрученного состояния («винт»). Возможно использование полос плотной ткани для взаимного натяжения противолежащих сторон, но делать это нужно только после формирования точного прямоугольника.

После распиловки брусков все торцы и ребра нужно зачистить наждачкой. Убедиться в правильной форме рамы можно с помощью измерения диагоналей: если расстояние между противолежащими углами одинаковое, то и бруски сходятся точно под прямым углом:

Второй этап – натягивание полотна

Когда рама готова, можно натягивать полотно (винил, плащевку). Работу лучше проводить на мягкой поверхности, чтобы не повредить ткань. Прокладываем войлок или полиэтилен, если нужно. Далее степлером прибиваем материал к дереву в таком порядке:

  1. Начинаем с любого угла.
  2. Выбираем угол по короткой стороне, немного натягиваем материал и крепим.
  3. Начинаем от уже прибитой короткой стороны, стреляя степлером попеременно на противоположных участках длинных сторон. Каждый раз перед прикреплением полотно слегка натягиваем, чтобы не оставлять складок. Так двигаемся до края рамы.
  4. Закрепляем ткань по второй короткой стороне и в последнем углу.
  5. Заканчиваем работу, срезав ножом лишний материал.

При желании можно дополнительно покрасить поверхность специальной краской.

Крепим к раме ушки для подвешивания. Можно для придания благородного вида сделать контрастную черную рамку.

В следующем видео можно увидеть, как делается экран диаметром в 3 м из материала для натяжных потолков – сатиновой плетки, которая прикрепляется на алюминиевую раму:

Обзор видов

Экраны классифицируются на виды в зависимости от способа установки, управления и проецирования.

Переносные

Преимущество данного вида заключается в возможности перемещать и устанавливать аксессуар в нужном помещении. Переносные модели, в свою очередь, подразделяются на такие разновидности.

  • Модель на 2 стойках. Она имеет хорошую устойчивость, регулировку высоты расположения полотна за счет регулирования длины опор, но слишком массивна.
  • Развертываемый рулонный вариант, который подвешивают на стену. Перед просмотром аксессуар разворачивают, а после вновь сворачивают в рулон.
  • Экран на штативе – это довольно устойчивая конструкция на 3 опорах. Он считается наиболее удобным переносным видом и отличается простотой установки, небольшими размерами и весом.
  • Мобильные настольный и напольный варианты. Тубус ставится на стол (пол), из него вытягивают экранное полотно, которое затем фиксируется креплением по типу «ножницы».

Стационарные

Этот вид полотна характеризуется надежностью и длительностью использования. Различают такие типы стационарных экранов.

  • Натяжной — полотно сначала натягивается на рамку, а затем фиксируется на стене. Этот настенный вариант постоянно находится на одном и том же месте.
  • Потолочный — экранное полотно встраивается в потолок. Такие модели обычно управляются мотором и пультом.
  • Рулонные модели — футляр со свернутым экраном крепится на стене. Верхний механизм разворачивает полотно, а нижний фиксирует его в развернутом состоянии. При необходимости такие модели можно легко развернуть и вновь свернуть.

По типу проекции экран может быть:

  • фронтальной или прямой проекции — проектор находится непосредственно перед экраном и отражает свет в сторону аудитории;
  • обратной проекции — проектор находится за полотном;
  • двойной проекции — прямой и обратной, где проекторы стоят по обе стороны от экрана.

Алгоритм изготовления

Сделать экран для проектора самостоятельно вам поможет подробная инструкция.

  1. Два короба будут использоваться как направляющие по ширине будущего экрана, два других обрезаем до 1,5 м — это будет высота. Каждый короб с одной стороны обшивается брусом из древесины.
  2. С каждого края короба делаем отступ по его ширине, выполняем надрезы при помощи ножниц по металлу. Затем отгибаем края, выравнивая их с помощью деревянной киянки. Аналогичные действия делаем со вторым, просверливаем отверстия в алюминиевом коробе и скрепляем саморезами. Получаем прочную раму.
  3. Аналогичным способом, для придания большей жесткости конструкции, в центре закрепляем оставшийся пятый короб, у которого также делаем надрезы ножницами. Скрепляем с деревянным брусом саморезами, сделав по краям небольшие отверстия.
  4. Весь каркас обшиваем ДВП, излишки обрезаем и делаем наждачным полотном фаску, чтобы убрать острые края, которые могут повредить материал экрана. Крепления лучше делать степлером, используя большие скобы 10-12 мм.
  5. Подкладка из тонкого войлока располагается сверху конструкции — она служит для выравнивания возможных неровностей из-за швов и выступающих скоб.
  6. Приготовленное полотно для экрана должно быть однородным, без швов — это делается для повышения качества изображения. Натяжение полотна делается постепенно с противоположных сторон: закрепляем степлером сторону №1, натягиваем материал без фанатизма и складок с противоположной стороны №2, аналогичное закрепление делаем на торцах №3 и №4. Излишки ткани обрезать при помощи ножа.
  7. Все полотно покрываем в два слоя белой краской, лучше всего использовать малярный валик.
  8. Для качественного закрепления изготовленного экрана на вертикале стены прикручиваем к ней брусок, на который будет удобно фиксировать всю конструкцию. По периметру устанавливаем декоративную рамку, что облагораживает весь дизайн.

Как можно сделать проекторный экран своими руками: алгоритм действий изготовления экрана

Для изготовления проекторного экрана своими руками, придерживайтесь инструкции:

  1. В качестве направляющих по ширине могут применяться два короба. Обрежем два других алюминиевых профиля до 1,5 м – это высота. Конструкцию с лицевой стороны обшиваем деревянным бруском.
  2. Отмеряем с каждого угла расстояние, равное ширине короба, вырезаем отверстия с помощью строительного ножа. Плоскогубцами отгибаем и выравниваем края. Скрепляем металлический короб с деревянным бруском, привинчивая их друг к другу саморезами.
  3. Для придания устойчивости конструкции в центре устанавливаем еще один короб. Здесь так же делаем отверстия и загибаем их плоскогубцами. Прикрепляем к брусу.
  4. Обшиваем каркас ДВП, лишнее обрезаем и обрабатываем края наждачной бумагой. Крепить покрытие самодельного монитора лучше на мебельный степлер.
  5. Сначала укладываем подкладку из войлока. Она выровняет поверхность.
  6. Подготавливаем специальную ткань. На ней не должно быть складок и швов. Сначала закрепляем холст на стороне №1, переходим к натягиванию на стороне №2. Аналогично фиксируем и ткань со всех сторон. Должно получиться ровное, слегка натянутое полотно. Излишки обрезаем ножницами.
  7. Выбираем оттенок краски. В качестве эксперименте разделим полотно на три части. Первая – без изменений, вторая – белая краска, третья – темно-серая.
    Как видите, в последнем варианте картинка имеет более насыщенные и четкие цвета. Здесь использована краска Behr 770E-2 (можно взять аналог)
  8. С помощью малярного валика полотно покрываем краской в два слоя. После полного высыхания пройдитесь по поверхности полотна наждачной бумагой. Это поможет убрать засохшие зернышки краски.
  9. Чтобы установить изделие на стену, прикручиваем к ней брусок в ширину алюминиевого короба. Поскольку дисплей полый внутри, его легко повесить на брусок.

Здравствуйте. Сегодня я хочу рассказать, как я сделал небольшой экран для проектора.

Можно, конечно, купить готовый, но они, обычно, довольно дорогостоящие, а нужен экран редко. Поэтому, делаем сами.

Нам понадобятся:
1. Собственно, сам экран. Для этого подойдёт кусок белой тентовой ткани, или материала для производства натяжных потолков. 2. Кусок канализационной трубы, диаметром 50 мм и длиной равной, или большей ширины нашего экрана. 3. Два подшипника 6204 4. Два черенка для сельхозинструмента. 5. Две крышки “твист-офф” от маленьких баночек. 6. Изоляционная лента. 7. Отрезок шпагата.

Итак, начнём. Для начала нужно найти сам, собственно, экран. Как я уже говорил, для этого можно использовать белую тентовую ткань, либо материал для производства натяжных потолков. (В том случае берите матовый. Глянцевый материал сильно бликует.) А ещё можно найти нужный нам по свойствам материал у рекламщиков – на таком они печатают рекламу для билбордов. Мне повезло – поспрашивав знакомых, я нашёл настоящий экран от “кинопередвижки”. Правда, он валялся в гараже не один десяток лет, к тому-же, из него уже вырезали кусок. Но мне всё-же удалось вырезать кусок нужных мне размеров – 140 на 115 см. (На всякий случай я соблюдал пропорцию 4:3, при этом заложив технический запас на крепление.)

швейной машины

Хотите просматривать фильмы дома и ощущать себя в кинотеатре? Тогда вам нужно задуматься о том, чтобы приобрести проектор. Благодаря ему можно получить изображение необходимой величины и обеспечить качественный просмотр. Кроме этого, проектор можно как купить готовый, так и сделать своими руками. Последний вариант имеет массу преимуществ. Сюда стоит отнести малую стоимость и возможность получить поверхность с необходимыми габаритами.

Изготовление портативного экрана

Портативный экран проектора позволит смотреть фильмы в любом месте, где есть электричество. Для конструирования потребуются определенные материалы. Их можно найти практически в любом хозяйственном магазине:

  • ножовка или ножницы для разрезания труб из ПВХ;
  • клей для труб ПВХ;
  • веревка или шнур длиной 6 м;
  • дрель и сверла для создания отверстий в трубах из ПВХ;
  • 6 длинных секций труб ПВХ диаметром 1 дюйм;
  • колено (фитинг) из ПВХ, 90 градусов, диаметр — 1 дюйм (8 шт.);
  • колено ПВХ 45 градусов, диаметр — 1 дюйм (2 шт.)
  • 1 прямой разъем;
  • T-образный разъем (тройник), диаметр — 1 дюйм (6 шт.);
  • клейкая лента;
  • белый брезентовый материал (250 на 490 см);

Разрежьте трубы до нужных размеров. Старайтесь тщательно измерять и делать точные разрезы. Вам понадобится:

  • две трубы по 260 см;
  • две трубы по 200 см;
  • две трубы по 190 см.

Каким требованиям должен соответствовать экран?

Любая специальная поверхность, на которую проецируется изображение, должна обладать определенными свойствами, иначе нет разницы между экраном и простой белой штукатуркой на стене. Какие же это свойства?

Ровная и плоская поверхность. Правильная геометрическая форма поверхности необходима для отсутствия искажений

Это особенно важно, если вы хотите смотреть фильмы или играть в игры с эффектом 3D – неровности и изгибы поверхности будут деформировать изображение.

Высокая светоотражательная способность. Если материал экрана будет поглощать свет, а не отражать его, картинка будет тусклой и невыразительной, либо вам придется искать проектор с повышенной яркостью (см

как выбрать проектор), но чем выше яркость – тем выше цена, к тому же чаще придется менять дорогую лампу, больше платить за электричество. Так, проще выбрать правильный материал, учитывая, что поверхность экрана не должна быть глянцевой, а должна лишь воспроизводить цвет, а не отзеркаливать его.

Недопустимы заметные перепады в отражающей способности или интенсивности цвета материла, ведь в противном случае общее визуальное впечатление сразу же ухудшается.

Небольшой вес. Скорее всего, экран будет находиться рядом с электронной аппаратурой – проектором, персональным компьютером, телевизором, аудиосистемой. Есть риск падения экрана с большим весом на хрупкое устройство, от которого оно может выйти из строя.

Исходя из выдвинутых требований, в нашем обзоре мы не станем рассматривать вариант конструкции гибкого экрана, сворачивающегося в рулон. Тем более отпадает вариант с электроприводом для сворачивания, так как это:

  • сильно удорожает стоимость материалов для изготовления (короб, электропривод);
  • требует больших трудозатрат;
  • высока вероятность собрать некачественную конструкцию, в результате гибкое полотно при сворачивании может деформироваться или и вовсе испортиться.

Будем изготавливать дешевый стационарный экран, который можно сделать в одиночку и за несколько часов. Никаких специальных навыков не требуется – достаточно уметь пользоваться обычными инструментами.

Настраиваем изображение

Теперь вы знаете, как сделать проектор своими руками. Осталось дело за малым – настроить изображение так, чтобы оно было качественным, четким и ярким.

Несколько полезных советов:

Коробка подойдет любая. Если таковой нет, то можете использовать плотный картон, склеенный между собой. Внутри ящика для проектора всегда должно быть темно! Проследите за этим, чтобы изображение было максимально четким. Нет черной бумаги? Тогда используйте обычную краску или фломастер. Подойдет все, на что укажет ваша смекалка. Если хотите создать мини-голографию на столе, то не нужно ходить по магазинам в поисках пластика. Найдите на антресоли старые компакт-диски в футлярах

Главное в этом деле – максимально осторожно склеить все детали усеченной трапеции. Мало просто сделать проектор своими руками

Как добиться четкого изображения? Настройте свой смартфон: увеличьте яркость, поставьте самое высокое разрешение, которое возможно с вашим интернетом, отключите все всплывающие окна. Если вы будете устанавливать смартфон, планшет или монитор, то необходимо следить за перегревом гаджетов. При повышении температуры может потребоваться вентилятор. Устанавливайте экран на расстоянии 4 метров от проектора. Но вы всегда можете регулировать положение вашей заветной коробки. Чем плотнее полотно экрана, тем четче и ярче будет изображение. Если вы делаете проектор для постоянного использования, то целесообразнее купить хорошую ткань.

Домашний проектор подарит вам особое развлечение. Больше не придется ютиться около маленького экрана и жаловаться, что чей-то стакан или локоть мешает смотреть на любимого актера.

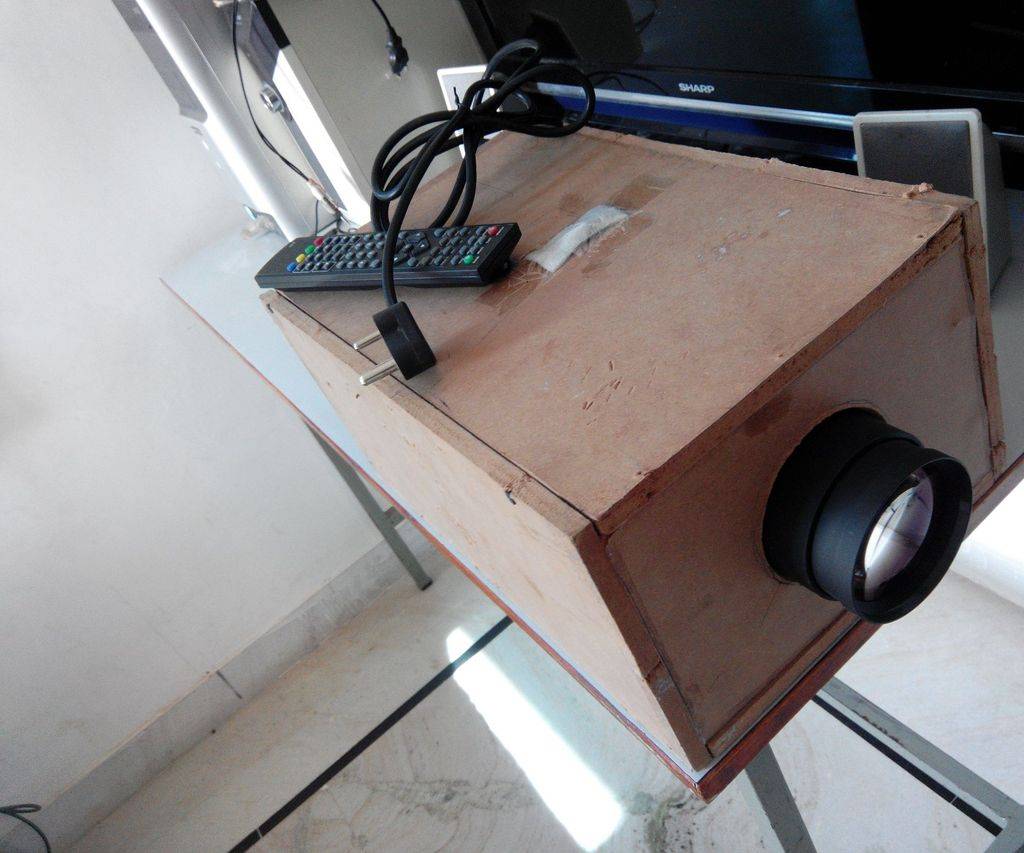

Использование устройства для просмотра слайдов

Если есть готовое приспособление, которое не используется, то сделать проектор в домашних условиях с хорошим качеством изображения нетрудно. В этом случае все откалибровано и не придется настраивать картинку, что упрощает пользование. При сборке следует соблюдать такую инструкцию:

В первую очередь найти планшет с экраном, размер которого будет максимально приближен к размеру окна в проекторе
Можно купить бывшую в употреблении модель в потрепанном корпусе, главное – чтобы дисплей был целым и работал нормально, остальное неважно.
Экран необходимо аккуратно снять, тут важно действовать осторожно, чтобы не деформировать матрицу и не повредить разъемы. Понадобится плата, так как она управляет экраном и может быть использована для соединения со смартфоном, ноутбуком или другим устройством
Либо можно принимать сигнал на планшет и смотреть фильмы через интернет.

Снятую матрицу нельзя класть на стекло, нужно приспособить кусочки любого подходящего материала, чтобы между поверхностями остался зазор в 5 мм

Он нужен для охлаждения, так как при длительной работе будет образовываться тепло, которое надо отводить. Проще всего поставить с одной из сторон компьютерный кулер.

Для нормальной работы достаточно подобрать высоту расположения и расстояние до стены, нередко в устройстве есть возможность регулировки, что еще больше упрощает процесс.

Есть проекторы слайдов небольшого размера, поэтому легко подобрать подходящую модель и для смартфона. В этом случае можно и не разбирать гаджет, просто класть его через небольшую прокладку, чтобы исключить перегрев.

Тематическое видео:

Выбираем материал и формат

Хорошая отражающая поверхность должна быть не только гладкой и ровной, чтобы правильно распределять свет в сторону зрителей, но и без искажений воспроизводить всю информацию с высоким качеством.

Идеальным материалом в качестве экрана для проектора может стать толстая ткань белого цвета. Какая и из чего можно сделать экран?

Это могут быть различные варианты:

Баннерная ткань. Довольно популярный материал из синтетики, обладающи повышенными светоотражающими свойствами. Особенно хороша такая ткань с черной подложкой, делающей экран непрозрачным и лучше отражающим черные цвета. Баннерную ткань используют при изготовлении уличных билбордов и больших дорожных растяжек, так называемых баннеров. Если вы берете такую ткань с бывшего плаката, то просмотрите ее на наличие повреждений. Главное преимущество этой ткани в том, что такой самодельный экран для проектора можно легко свернуть.
ПВХ-пленка. Полотно для проектора своими руками можно сделать из еще одной синтетической версии хорошей ткани. Эта ткань используется в строительной сфере для натяжных потолков. Экран для , вернее материала, имеет полное право на жизнь. Лучше всего взять, конечно, матовую ПВХ-пленку, а не рельефную или глянцевую. Тогда на нем не будет бликов и нервностей. Здесь также важна подложка из черной пленки для повышения непрозрачности. Из чего сделать экран еще?
Плащевка. Такой материал не боится сильного натяжения и станет довольно прочным вариантом световозвращающей ткани
Кроме этого плащевка обладает влагостойкостью и не впитывает в себя грязь, что очень важно, если экран будет висеть там, где проходит много людей или бегают дети. Представьте, что станет с проекционной поверхность, если ее потрогает, хотя бы 100 человек!
Винил
Материал экрана проектора может быть и таким. Это покрытие также используется в строительстве при сборке натяжных потолков. Такая поверхность самая гладкая и мягкая

Однако, она очень быстро тянется, поэтому при неосторожном обращении легко рвется.
Льняная ткань. Если нужен экран только для домашнего использования, то можно обойтись и плотной тканью изо льна, как очень подходящим полотном проекционного экрана

Например, новой простыней. Потребуется только натянуть ее на раму и закрепить. Для лучших светоотражающих способностей стоит прокрасить ее краской и сделать подложку из черной пленки.
Гипсокартон. Его может заменить и ДВП. Для семейного просмотра можно взять этот самый бюджетный фон из перечисленных. Здесь вообще не понадобятся никакие рамы, а просто нужно будет вырезать прямоугольник желаемого размера и покрасить его белой, матовой краской. Можно также наклеить туда обои под покраску, чтобы еще лучше выровнять поверхность. После высыхания можно сразу крепить такой прямоугольник к стене. Добиться высшего качества изображения при этом подходе конечно не получится, а вот сэкономить время и средства легко! Например, вы собрались на даче большой компанией и хотите устроить совместный кинопоказ. Главное это эмоции и ощущения того момента, а качество видео не так уж и важно, поэтому делают его из гипсокартона. Такой быстрый, на скорую руку, сделанный экран поможет не сорвать мероприятие.

Можно еще использовать обычную рулонную штору, как экран для проектора «в полевых условиях».

Для такого самодельного дисплея проектора должно отвечать нескольким критериям:

  • Прочность;
  • Цельность. Без потертостей и разрывов;
  • Плотность;
  • Непрозрачность.

Другим важным фактором выбора ткани для проекционного экрана, сделанного своими руками, будет являться формат.

Он бывает нескольких типов:

  • Стандартный (соотношение сторон 1:1);
  • Для видео (соотношение сторон 4:3);
  • Широкоугольный (соотношение сторон 16:10);
  • НD(соотношение сторон 16:9);
  • 3D формат (соотношение сторон 2,35:1).

Использование устройства для просмотра слайдов

Если у вас есть готовое устройство, которое не используется, сделать домашний проектор с хорошим качеством изображения не составит труда. В этом случае все откалибровано и нет необходимости настраивать изображение, что упрощает использование. Во время сборки следуйте этим инструкциям:

Прежде всего, найдите планшет с экраном, максимально приближенным по размеру к окну проектора
Вы можете купить б / у модель в ветхом корпусе, главное, чтобы дисплей был исправен и работал нормально, остальное значения не имеет.
Снимать экран нужно осторожно, здесь важно действовать осторожно, чтобы не деформировать матрицу и не повредить разъемы. Вам понадобится карта, поскольку она управляет экраном и может использоваться для подключения к смартфону, ноутбуку или другому устройству
Или вы можете получить сигнал на планшете и смотреть интернет-фильмы.

Будьте осторожны при снятии матрицы.

Первый слой (слегка загнутый) — непрозрачная пленка, под ней сама матрица.
Снятую матрицу нельзя класть на стекло; куски из любого подходящего материала необходимо подогнать так, чтобы между поверхностями оставался зазор 5 мм

Он необходим для охлаждения, так как при длительной эксплуатации будет выделяться тепло, которое необходимо отводить. Самый простой способ — поставить компьютерный кулер на бок.

Для охлаждения перед пространством между экраном и проектором ставится вентилятор.
Для нормальной работы достаточно выбрать высоту расположения и расстояние от стены, часто прибор имеет возможность регулировки, что еще больше упрощает процесс.

Существуют небольшие слайд-проекторы, поэтому подобрать подходящую модель для вашего смартфона несложно. В этом случае разбирать гаджет не нужно, достаточно пропустить его через небольшую прокладку, чтобы избежать перегрева.

Принцип работы проектора

В основе проектора, как и всевозможных слайдеров, фильмоскопов, законы оптики: когда носитель изображения взаимодействует со световыми потоками, лучи преломляются, картинка увеличивается, транслируется на экран.

Методы как сделать проектор своими руками могут быть разными, в основе самого простого и элементарного – прохождение света через прозрачные носители (лупу, линзы), такие приборы называют диапроекторами. Эпипроекторы основываются на отражение от непрозрачных объектов. Цифровые мультимедийные DLP и LCD самые качественные, с предельно четкой картинкой, точной цветопередачей, поскольку традиционный принцип просвета лупы в них не используется. В первых поток отражается от специального чипа, создается логической матрицей, во вторых используется прозрачная LCD панель, обеспечивающая яркую, живую цветовую гамму.

Собрать цифровую мультимедийную конструкцию самостоятельно предельно сложно – потребуется синхронизация работы механики, оптики, цифровых частей. Но сделать проектор для телефона (диапроектор) или более сложную установку с цифровым оборудованием вполне возможно с минимальными познаниями в электротехнике (в первом случае их вовсе не потребуется).

Проекционное расстояние

Под значением проекционного расстояния скрывается расстояние от объектива до экрана при условии, что проектор не обладает функцией приближения (ZOOM). Определить его несложно. Нужно ширину экрана умножить на проекционное отношение. Данные значения можно узнать из инструкции, прилагаемой к экрану. Например, ширина экрана 254 сантиметра (это диагональ в 100 дюймов), а проекционное отношение от 1.4: 1 до 2.8: 1, тогда идеальное расстояние для просмотра будет от 3.55 до 7.1 м (1.4х254=355.6 см и 2.8х254=711 см).

Например, расстояние от проектора до стены равняется 3 м. Берем эту величину и делим на проекционное отношение (1.4: 1, 2.8: 1), 3/1.4=2.14 м, 3/2.8=1.07 м. Таким образом, у нас получается, что нам требуется экран шириной от 1.07 до 2.14 м.

После выполнения расчетов можете смело приступать к выбору крепления для устройства

Важно учесть покрытие, к которому будет крепиться проектор. Не экономьте на кронштейне – современные проекторы обладают довольно большим весом, и дешевые крепления просто не выдерживают их

При размещении устройства на потолке следует избегать расположения сидений для зрителей прямо под проектором во избежание случайного падения

При размещении устройства на потолке следует избегать расположения сидений для зрителей прямо под проектором во избежание случайного падения.

Технические тонкости

Переквалифицировать в ТВ можно и ЭЛТ, и ЖК дисплеи. Главное, чтобы устройство имело VGA-вход, через который и будет осуществляться передача изображения с приёмника. Тюнер можно расположить как внутри, так и на корпусе (используем клей или небольшие шурупы). В первом случае стоит быть готовым разбирать корпус девайса и впаивать в него дополнительные элементы — с подобной процедурой справится далеко не каждый. В статье будут рассмотрены только те методы, применение которых по силам абсолютно любому пользователю.

Адаптер HDMI to VGA

Соединение двух приборов будет осуществляться через специальный переходник, тип которого определяется выбором интерфейса передачи данных

Обратите внимание, что конечный выход адаптера всегда должен представлять собой штекер для VGA-порта

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
