Делаем фрезерный станок из обычной дрели

Как строится фрезерный станок

Благодаря фрезеру можно формировать кромки деталей, соединения, деревянные элементы. Использовать получится и для других целей, выполняя самые разные работы. Так как инструмент является универсальным, а значит, он просто необходим в хозяйстве каждого мастера.

Выглядит устройство по-простому. Состоит оно из трех деталей:

  • Фрезы;
  • Двигателя;
  • Шпинделя.

Да и принцип работы несложный. Для того чтобы изготовить станок самостоятельно, нужно использовать трехфазный двигатель. Редко применяют однофазную сеть. Есть такие мастера, которые умудряются собрать установку из двигателей, которые работают от постоянного тока, но лучше придерживаться стандартного алгоритма, чтобы потом не было проблем с подключением к электросети.

Работа ведется на мощности в один или два киловатта. Только в этом случае можно будет пользоваться любыми фрезами для нормального режима

При этом выбирая фрезу, обратите внимание, с каким материалом Вы собираетесь работать. Так как для каждого свой резак. Что касается шпинделя, то его изготавливают из прочного материала, такого как жесткий металл, сделанный именно так, он стабильно будет работать

Лучше, чтобы требования были завышены. Тогда точно станок заработает отлично

Что касается шпинделя, то его изготавливают из прочного материала, такого как жесткий металл, сделанный именно так, он стабильно будет работать. Лучше, чтобы требования были завышены. Тогда точно станок заработает отлично.

Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

Фрезы для различных видов обработки на фрезерном столе

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.

Общие сведения

Инструменты и приспособления

Фрезер вертикального типа в отличие от стандартной дрели имеет плоское основание, а именно подошву, на которой он будет стоять и двигаться по обрабатываемому столу или детали. Корпус будет зафиксирован и начинает двигаться вертикально по направляющим. Для того, чтобы изготовить самодельный фрезер на основе дрели, требуется сделать стойку и прикрепить на нее электрическую дрель.

Фанеру при желании вы сможете заменить на ламинат или ДСП аналогичной толщины. Фрезе из электрической дрели будет куда удобнее для проведения работ, если подошва, то есть база, будет выполнена из органического стекла с толщиной от 1 до 1.2 см. В таком случае будет прекрасно видно рабочую зону, а также разметку на доске. Хомут из металла и фитинги стоит использовать самые простые, как для водопроводных труб.

Размер стоит подбирать по диаметру корпуса дрели, чуть выше патрона. Скрепите фрезерный станок по древесине винтами, диаметр которых 0.5 см и длина 2 см. Саморезы такого размера очень часто используются для того, чтобы делать поделки из древесины. Ими можно крепить кронштейны, полки и крючки. Часто после ремонта остаются винты, и заменить их можно будет на саморезы, диаметр которых 0.55 см и длина 1.8 и 2.2 см.

Для того, чтобы изготовить из электрической дрели фрезеровальный станок по древесине, вам нужно следующее:

  • Гаечный ключ.
  • Электрическая дрель.
  • Сверла на 0.4 и 0.8 см.
  • Перьевое или корончатое сверло.
  • Электрический лобзик.
  • Шуруповерт.

Как правило, в домашней мастерской или гараже можно легко найти все нужные инструменты, а шуруповерт можно будет поменять на крестовую отвертку, лобзик на ручную ножовку по древесине.

Фрезерная конструкция на основе обычной дрели

С учетом мощности и числа оборотов, вы сможете сделать лишь легкий фрезе из электрической дрели. Для высококачественной обработки древесины и досок рабочий инструмент обязательно стоит зафиксировать на столе, а обрабатываемую деталь переместить. Конструкция с верхним расположением инструментов даст возможность делать детали со сложной конфигурацией. Каждый домашний мастер придумывает собственную конструкцию, и все они отличаются креплениями, а также размещением электрической дрели.

Как сделать самодельную фрезу по дереву своими руками

Каждое фрезеровальное устройство по древесине нуждается в особом наборе фрез. В некоторых случаях подбор становится сложной задачей. В такой ситуации можно изготовить фрезы самостоятельно.

Для изготовления собственного фрезерного инструмента зачастую используются обрезки арматуры ФОТО: youtube.com

Стальные прутья также могут подойти. Основной трудностью станет то, что неровное покрытие арматуры требуется снимать на токарных станках.

На режущей части кромки изделия срезают половину диаметра. Меж частей заготовки с различными диаметрами будет сформирован постепенный переход. Затем, с уже обработанных изделий снимают ещё четверть диаметра и обтачивают плавный переход. После фрезе придают форму прямоугольника, для чего отрезают её нижнюю часть.

Фреза, сделанная самостоятельно ФОТО: youtube.com

Статья по теме:

Качественный фрезер по древесине можно купить по доступной цене. Подобная техника подойдёт, чтобы выполнить рабочие операции дома. Однако, когда у пользователя имеются определённые навыки и материалы для собственноручной сборки прибора, то возможно сделать его самому. Самостоятельное создание такого станка по древесине является непростой задачей, тем не менее, полностью решаемой.

Если вам понравилась наша статья, обязательно оцените её. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.

Watch this video on YouTube

Предыдущая Бытовая техникаКак пользоваться нивелиром: типы и особенности использования
Следующая Бытовая техникаКак сделать металлоискатель своими руками: инструкция и принцип работы

Приспособление для электродрели — Фрезер

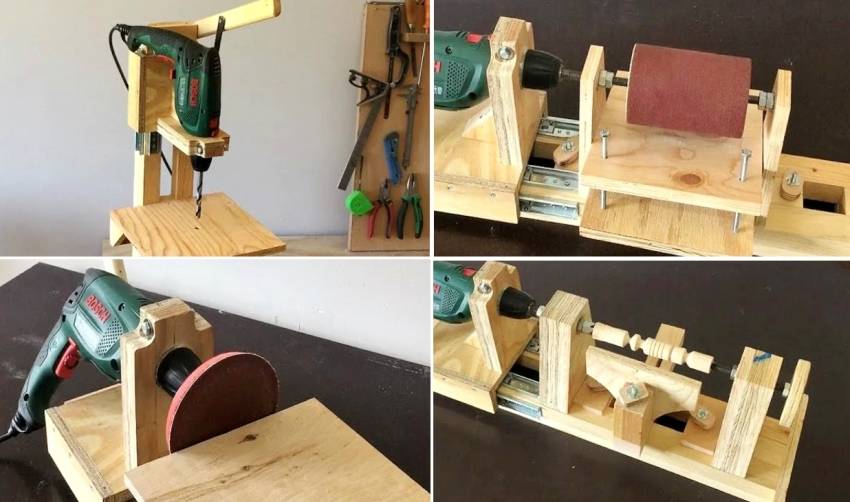

Что только не вытворяют очумельцы с дрелью. Это и сверлильные станки, и шлифовальные станки, и калибровочные станки, и фрезерные станки. Многие просто не могут позволить себе, в наше счастливое время, приобрести инструмент в магазине. Поэтому включают мозги и приспосабливают то, что есть в наличии. В этот раз поговорим о двух практически одинаковых приспособлениях позволяющих обыкновенную электродрель превратить в фрезер. Точнее подобие фрезерного станка. Почему? Да потому, что ограничений много. Маленькие обороты, маленькая мощность. С трудом, за насколько подходов, можно пробить пальчиковой фрезой не глубокий паз, или пройти небольшой фрезой кромку. Причем обработать возможно только мягкое породы древесины, тем не менее хоть какая то механизация.

И так вот два варианта на эту тему.

Как вы видите, оба варианта практически одинаковы в исполнении. На мой, взгляд первый вариант слабоват, особо в регулировке удержания по подъему фрезы. Два небольших шурупа не могут жестко удерживать дрель, когда выполняется фрезеровка. Другое дело, когда вместо брусков, поставлены мощные резьбы. Ну да ладно, не мне судить, будем сравнивать и изучать. В обоих случаях для опоры (подошвы) берется фанера.

В первом варианте ,А, из нее делается круг, во втором ,Б, два квадрата.

Далее изготавливаются опоры с возможностью регулировать фрезу по глубине. В варианте ,А, вырезаются два бруска 50х200х20, размечаются 30, 100, 70 и сверлом на 6 разбиваются пазы. Смазав клеем опору и бруски, стягиваем шурупами. Станина готова.

Теперь берем брусок 70х200х20, размечаем отверстие под дрель, делаются пропилы под затяжные болты для дрели и выпиливаются пазы под опоры.

В дрель фиксируется фреза, замену можно производить и в собранной конструкции, сама дрель укрепляется в подготовленное гнездо и обжимается гайками. Выставив фрезу, зафиксировав шурупами от проседания дрели, можно заниматься фрезеровкой.

Вариант Б. Здесь конструкция приспособления отличается от выше описанной. Из первого квадрата делается подошва. В ней высверливается отверстие под болты с зенковкой. Во втором квадрате сверлится отверстие под дрель, с пропилом под стяжку, а также отверстия под регулировку высоты.

Сборка, в отверстия подошвы вставляются болты и затягиваются гайками. Далее навинчиваем опорные гайки и одеваем второй квадрат с отверстием под дрель. Потом по старой схеме, в дрель закрепляется фреза, сама дрель укрепляется в регулируемой платформе. Приспособление готово к фрезерным работам.

Подведем итог, два проекта, два приспособления для фрезерных работ. Конечно не все работы можно выполнять, но это действующие модели при помощи которых пусть долго, пусть ну всякую древесину, но можно обрабатывать. Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.

Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

  • Статичный. Это полноценная рабочая площадка.
  • Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
  • Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Задачи и особенности изготовления фрезерного устройства

Бытовое фрезерное устройство работает следующим образом. Двигатель аппарата вращает шпиндель с надетой на него специальной насадкой – фрезой.

Фреза вставляется в цанговый или кулачковый патрон. Двигатель, обеспечивающий вращение, работает от электросети.

Сделанный самостоятельно фрезерный прибор способен обрабатывать древесину, металл, стекло, пластик и керамику.

Например, сделать отверстия для дверных замков или обработать кромки деталей и полостей.

То, какая насадка будет использована для работы, зависит от фрезеруемого материала и может быть абсолютно разной.

Металлы обладают разной степенью вязкости и жесткости. Для их фрезерования применяют насадки, отличающиеся по своим качествам.

Подбирая их, следует учитывать свойства, присущие обрабатываемому металлу.

Прежде чем сделать фрезер для домашнего использования, нужно сконструировать стол, на который будет установлен аппарат.

Столешницу можно подготовить, используя обычный лист фанеры толщиной 1,2 см. В качестве опоры для нее подойдут четыре бруса из дерева.

На поверхности фанеры размечают отверстие, соответствующее размеру фрезера, после чего добавляют направляющую.

Пазовое отверстие для фрезера делают полукруглой формы и вырезают лобзиком с электрическим приводом или ручным. После подготовки столешницы приступают к сборке фрезерного устройства.

Фрезер делают из дрели своими руками, используя электрический привод, мощность которого должна быть от 500 до 1100 Вт в зависимости от ширины обрабатываемого материала.

Именно дрель считается самым дешевым и доступным инструментом для изготовления фрезера.

Чтобы собрать устройство, понадобятся следующие инструменты, детали и материалы:

  • двигатель, работающий от электрической сети;
  • ручная ножовка или электролобзик;
  • сверло;
  • хомут, саморезы, контргайки, винты;
  • фреза;
  • патрон;
  • четыре деревянных бруска;
  • струбцины, которые можно быстро зажать;
  • ДСП – для основания аппарата.

Для работы с данным перечнем инструментов не обязательно быть профессионалом.

Заранее позаботьтесь проверить работоспособность электроинструментов и соблюдение правил техники безопасности.

Видео:

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

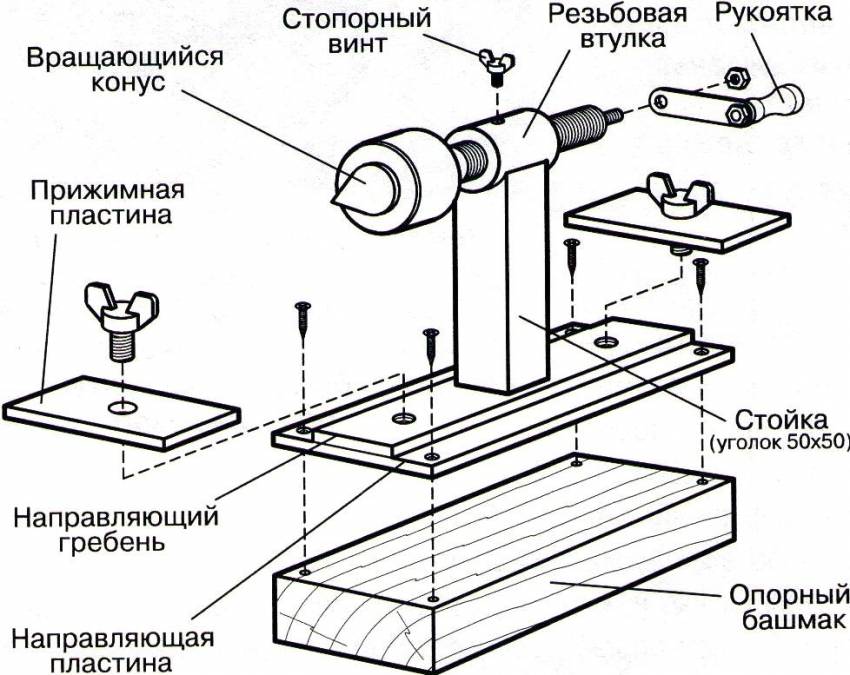

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

  • металлическая станина;
  • электромотор;
  • подручник;
  • задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

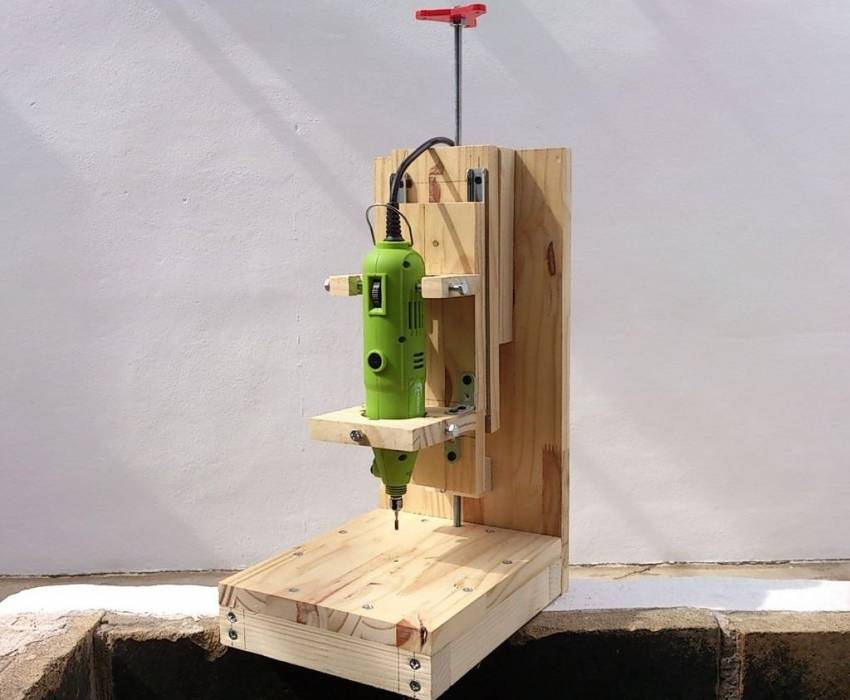

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

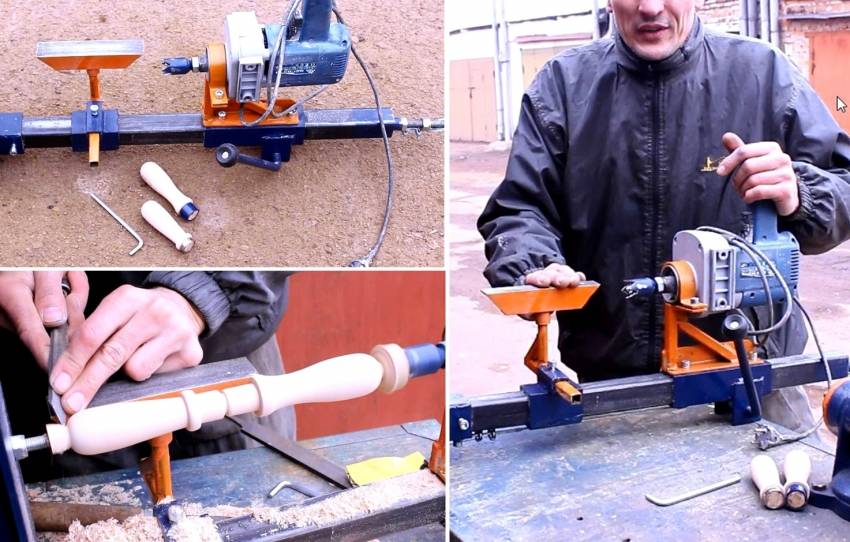

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

  • дверные ручки;
  • конструкционные детали лестницы;
  • декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

  • выполнение намотки на трансформаторах;
  • нанесение красящего состава поверх вращающейся детали для создания узоров;
  • нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Процесс изготовления

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.

Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.

В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.

Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90 о .

Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.

В качестве дополнительной фиксации над дрелью устанавливают упор.

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

https://youtube.com/watch?v=SrjCu2i7wRw

Общие сведения

Инструменты и приспособления

Фрезер вертикального типа в отличие от стандартной дрели имеет плоское основание, а именно подошву, на которой он будет стоять и двигаться по обрабатываемому столу или детали. Корпус будет зафиксирован и начинает двигаться вертикально по направляющим. Для того, чтобы изготовить самодельный фрезер на основе дрели, требуется сделать стойку и прикрепить на нее электрическую дрель.

Фанеру при желании вы сможете заменить на ламинат или ДСП аналогичной толщины. Фрезе из электрической дрели будет куда удобнее для проведения работ, если подошва, то есть база, будет выполнена из органического стекла с толщиной от 1 до 1.2 см. В таком случае будет прекрасно видно рабочую зону, а также разметку на доске. Хомут из металла и фитинги стоит использовать самые простые, как для водопроводных труб.

Размер стоит подбирать по диаметру корпуса дрели, чуть выше патрона. Скрепите фрезерный станок по древесине винтами, диаметр которых 0.5 см и длина 2 см. Саморезы такого размера очень часто используются для того, чтобы делать поделки из древесины. Ими можно крепить кронштейны, полки и крючки. Часто после ремонта остаются винты, и заменить их можно будет на саморезы, диаметр которых 0.55 см и длина 1.8 и 2.2 см.

Для того, чтобы изготовить из электрической дрели фрезеровальный станок по древесине, вам нужно следующее:

  • Гаечный ключ.
  • Электрическая дрель.
  • Сверла на 0.4 и 0.8 см.
  • Перьевое или корончатое сверло.
  • Электрический лобзик.
  • Шуруповерт.

Как правило, в домашней мастерской или гараже можно легко найти все нужные инструменты, а шуруповерт можно будет поменять на крестовую отвертку, лобзик на ручную ножовку по древесине.

Фрезерная конструкция на основе обычной дрели

С учетом мощности и числа оборотов, вы сможете сделать лишь легкий фрезе из электрической дрели. Для высококачественной обработки древесины и досок рабочий инструмент обязательно стоит зафиксировать на столе, а обрабатываемую деталь переместить. Конструкция с верхним расположением инструментов даст возможность делать детали со сложной конфигурацией. Каждый домашний мастер придумывает собственную конструкцию, и все они отличаются креплениями, а также размещением электрической дрели.

Фрезерный из сверлилки

Всех приветствую! Собираю себе постепенно фрезерный станок из того что осталось от сверлильного, а точнее сама плита с направляющей и корпусом. Пиноли, двигателя и всего остального не было, достался с пункта приёма. Тема переделки сверлильного во фрезерный уже обсуждалась не один раз и были предложены готовые варианты. Хотелось бы предложить свой вариант и посоветоваться о дальнейшей переделке. Почитав форумы, оказалось что для фрезеровки сталей переделанный сверлильник не очень подходит, но у меня такой задачи не стоит, нужен для фрезеровки дерева, пластика, цветмета. Может кому данная идея варианта станка пригодится. Сверлильник был привезён в гараж, разобран и почищен

Круглая направляющая в нём пустотелая но толстостенная

После долгих поисков варианта координатного стола и оси Z, было решено взять двухкоординатный стол ТС-18 и однокоординатный АКВ-1. Примерены к станине

Был заранее приобретён китайский шпиндель на 1,5 кВт c патроном ER11 и частотником. С выбором поторопился, нужно было брать по мощнее, может в будущем переоборудую

Шпиндель нужно было прикрепить как то так, пока не знал как лучше

В площадке для крепления двигателя сверлильника, были рассверлены отверстия под большие болты. Так же были просверлены соответствующие отверстия в подошве однокоординатного стола, выступающего в роли оси Z, и сама ось было временно прикручена. Сам двухкоординатный стол был прикручен к плите в которой были размечены и просверлены отверстия.

Одним из слабых мест станка были две этих выдвижных оси на которых крепится площадка двигателе

Решил их просто утопить в тело корпуса и для фиксации дополнительно просверлил ещё два отверстия и нарезал резьбу

Выровнял предварительно ось Z, выставил её под 90 градусов по всем плоскостям и прошёлся индикатором. Ход нижнего стола по оси У дал разбег в пределах 4 соток что меня вполне устраивает.

Шпиндель решил прикрутить к столу через переходную пластину. В пластине просверлил отверстия и нарезал резьбу и прикрутил шпиндель. Так же в самом столе просверлил отверстия с резьбой и прикрутил пластину со шпинделем

Разобрал станок и покрасил элементы

Снова собрал, окончательно всё вымерив и подогнав

Пока остановился на этом этапе. Нужно ещё над электрикой поработать и другое.

А теперь хотелось бы задать вопросы: 1) Сначала хотел отпилить вот эту часть корпуса

но подумал что она как противовес и ещё добавляет вес станку. Что думаете, оставить или нет? Возможно найти в будущем недостающее части от сверлилки и при перекручивании на 180 гр. Получить сверлильный станок.

2) Как дополнительно усилить этот узел или оставить вариант который я сделал?

3) Возможно попробовать купить шпиндель по мощнее и по фрезеровать сталь или не стоит заморачиваться?

4)Тиски оставить эти или в будущем найти побольше и поточнее? Если эти то как лучше прикрепить к столу: через переходную пластину так как по пазам не подходит или просверлить в столе отверстия под них?

5) Покупать ли координатные линейки и какие?

6) Какие еще сделать калибровочные измерения и что ещё как откалибровать?

Вообще может какие есть дополнительные предложения по улучшению или замечания или может всё это фигня и не стоило заморачиваться? За пунктуацию заранее извиняюсь. Пишите, интересно будет узнать мнение и предложения по станку. Опыта у меня нет, делал чисто из теоретических знаний и под свои задачи.
