Регулятор скорости и плавный пуск на болгарку своими руками

Как сделать своими руками

Собрать самостоятельно регулятор оборотов по схеме сумеет даже начинающий радиолюбитель. Комплектующие для изготовления такого устройства можно приобрести в любых специализированных магазинах. Кроме того, их можно снять из старой, ненужной платы (в этом случае их рекомендуется в обязательном порядке проверить на работоспособность). Для самостоятельного изготовления регулятора оборотов необходимо:

  1. Собрать согласно инструкции на плате электрическую схему (тиристоры рекомендуется устанавливать на медный либо алюминиевый радиатор).
  2. Используя обыкновенную лампу накаливания выполнить проверку собранной схемы на предмет ее работоспособности. После применения этого устройства и его регулировки, уровень накала лампы должен меняться.
  3. Готовое изделие установить на УШМ.

На завершающем этапе необходимо провести предварительное тестирование работы самодельного регулятора. Если прибор работает успешно, без сбоев, тогда его нужно закрепить, а затем закрыть кожухом. Если при создании такого самодельного устройства была использована простая схема, тогда его можно закрепить в канале, где размещено сетевое питание УШМ.

Следует отметить, что не существует готового решения относительно монтажа самодельной платы регулятора в УШМ. Это обусловлено тем, что в разных моделях болгарок, свободное пространство также может отличаться. В некоторых случаях, если свободного пространства непосредственно внутри корпуса недостаточно для установки платы, тогда ее монтируют на его внешнюю часть.

Однако при этом нужно отметить, что практически во всех моделях болгарок, в районе задней части есть небольшая пустота в виде полости. Главное предназначение такой полости заключается в том, что она обеспечивает циркуляцию воздуха и является частью системы охлаждения электроинструмента. Как правило, именно в этой полости устанавливаются заводские регуляторы оборотов. Поэтому в то же место можно вмонтировать собственноручно сделанную схему.

Как плавно запустить двигатель?

Существует пять основных методов плавного пуска.

Высокий крутящий момент может быть создан путем добавления внешнего сопротивления в цепь ротора, как показано на рисунке.

С помощью включения в схему автоматического трансформатора можно поддерживать пусковой ток и крутящий момент за счет уменьшения начального напряжения. Смотрите рисунок ниже.

  • Прямой запуск – это самый простой и дешевый способ, потому что асинхронный двигатель подключен напрямую к источнику питания.
  • Соединения по специальной конфигурации обмоток – способ применим для двигателей, предназначенных для эксплуатации в нормальных условиях.

Использование УПП – это наиболее передовой способ из всех перечисленных методов. Здесь полупроводниковые приборы, такие как тиристоры или тринисторы, регулирующие скорость асинхронного двигателя, успешно заменяют механические компоненты.

Зачем понадобился плавный пуск двигателя

Итак, проблема — на котельной есть насосы подпитки котла водой. Всего два насоса, и включаются они по команде от системы слежения за уровнем воды в котле. Одновременно может работать только один насос, выбор насоса осуществляет оператор котельной путем переключения водяных кранов и электрических переключателей.

Насосы приводятся в действие обычными асинхронными двигателями. Асинхронные двигатели 7,5 кВт включаются через обычные контакторы (магнитными пускателями). А поскольку мощность большая, то пуск очень жесткий. Каждый раз при пуске возникает ощутимый гидроудар. Портятся и сами двигатели, и насосы, и гидросистема. Иногда такое ощущение, что трубы и краны сейчас разлетятся вдребезги.

Кроме того, когда котёл остывший, и в него резко подается горячая вода (более 95 °С), то происходят неприятные явления, напоминающие взрывообразное бурление. Бывает и наоборот, воду с температурой 100 °С можно холодной – когда в котле находится сухой пар с температурой почти 200 °С. В этом случае тоже происходят вредные гидроудары.

Всего на котельной два идентичных котла, но во втором установлены частотники на насосы. Котлы (точнее, парогенераторы) вырабатывают пар с температурой более 115 °С и давлением до 14 кгс/см2.

Жаль, что конструкцией котла в электросхеме не предусмотрено было плавное включение двигателей насоса. Хотя котлы итальянские, на этом было решено сэкономить…

Повторюсь, что для плавного включения асинхронных двигателей мы имеем на выбор такие варианты:

  • схема «звезда-треугольник»
  • система плавного пуска (мягкий пуск)
  • частотный преобразователь (инвертор)

В данном случае необходимо было выбрать тот вариант, при котором бы было минимальное вмешательство в рабочую схему управления котлом.

Дело в том, что любые изменения в работе котла должны быть обязательно согласованы с производителем котла (либо сертифицированной организацией) и с надзорной организацией. Поэтому изменения должны быть внесены незаметно и без лишнего шума. Хотя, в систему безопасности я не вмешиваюсь, поэтому тут не так строго.

Мои постоянные читатели знают, что теперь, после сдачи экзаменов в Ростехнадзоре, я имею полное право выполнять работы по КИПиА в котельной.

Для чего болгарке низкие обороты?

Встроенная функция регулирования скорости диска позволит деликатно обрабатывать такие материалы, как пластмасса или древесина. На низких оборотах повышается комфортность и безопасность работы. Особенно полезна такая функция в электро- и радиомонтажной практике, в автосервисах и реставрационных мастерских.

Кроме того, среди профессиональных пользователей электроинструмента существует устойчивое мнение, что чем проще устроен аппарат, тем он надёжнее. А дополнительный сервисный «фарш» лучше вынести за пределы силового агрегата. При таком раскладе ремонт техники значительно упрощается. Поэтому некоторые компании специально выпускают выносные отдельные электронные регуляторы, которые подключаются к сетевому шнуру машины.

Как сделать регулировку для УШМ в домашних условиях, самодельные варианты

Относительно простую схему регулировки на полупроводниковых приборах некоторые пользователи, имеющие навык работы с электротехническими технологиями, могут сделать самостоятельно. Однако, она не сможет эффективно подстраивать силу тока при снижении оборотов, и величина крутящего момента на рабочем валу может быть недостаточной. Это не будет большим препятствием при проведении работ по полировке, резке тонколистового металла или обработке мягких материалов (пластика и подобных ему).

Если изготовление схемы собственными руками вызывает затруднения или характер работ с болгаркой, например с камнем или керамикой, требует использовать более сложную систему с микросхемой, возможен вариант приобретения готового блока и установки его на болгарку.

Стандартный диммер для изменения яркости освещения нашел применение в эксплуатации болгарки в следующем видео.

Важно: мощность диммера должна быть минимум не меньше мощности болгарки. Качество полировальных работ и меньшее количество выделяемой пыли при их проведении определяют целесообразность доработки электрической части болгарки с использованием стандартного диммера. Данная конструкция требует разумной дозировки ручной нагрузки при проведении работ, так как не исключается перегрев двигателя и есть риск выхода его из строя

Данная конструкция требует разумной дозировки ручной нагрузки при проведении работ, так как не исключается перегрев двигателя и есть риск выхода его из строя.

Управление частотой вращения некоторых электрических инструментов можно осуществлять не только вручную с помощью поворотного колесика. Некоторыми устройствами удобнее управлять с помощью педалей. В следующем видео автор демонстрирует такой способ управления. Здесь взят регулятор оборотов выполненный в виде педали со швейной машинки и адаптирован для управления электрическим лобзиком. Ничего не мешает сделать такой вариант управления болгаркой, однако необходимость этого должна быть обоснована характером проводимых работ.

Без потери мощности

Регулятор, который изменяет обороты, не теряя мощности, самостоятельно изготовить практически невозможно. Такие устройства с обратной связью по отслеживанию величины оборотов и корректировкой на их основании силы тока выпускаются только производителями болгарок. Изготовить или установить самостоятельно можно только регуляторы на полупроводниковых схемах, которые не гарантируют 100% сохранения мощности при изменении частоты вращения шпинделя болгарки.

Как уменьшить/увеличить скорость вращения диска

Готовую недорогую китайского производства плату можно смонтировать, как сделал автор следующего видео, в отдельном пластиковом корпусе, подключенного к кабелю с вилкой и установленном на нем розеткой. Подключив вилку к электрической сети, а болгарку к нему через розетку, можно изменяя регулировочным колесиком величину переменного сопротивления, устанавливать на УШМ требуемые обороты. Полировка поверхности таким электроинструментом будет производиться намного качественнее.

Как поставить, подключить

Пользователи болгарок придумали много разных способов компоновки регулятора оборотов и болгарки, для которой он предназначен. Он может находиться в качестве автономного элемента вне корпуса болгарки, так и встраиваться внутрь. Ниже представлены видео с такими вариантами.

В качестве внешнего управляющего устройства в следующем видео автор использует переноску с кнопкой включения/выключения. Как раз вместо этой самой кнопки вставляется готовая китайская плата на полупроводниках. Технология электромонтажных работ выполнена на хорошем техническом уровне. Такую переноску будет удобно использовать во время выполнения болгаркой работ, требующих применения низких оборотов.

Разместить дополнительные устройства внутри корпуса болгарки бывает достаточно сложной проблемой. Часто требуется принятие нетривиальных решений, как, например, в следующем видео. Здесь, чтобы поместить плату с регулировкой оборотов и плавным пуском, пришлось поменять кнопки, задействованные в работе рычага включения/выключения. В освободившееся пространство удалось разместить симистор с радиатором охлаждения регулятора оборотов и плату с микросхемой плавного пуска болгарки.

Как отключить, убрать датчик напряжения

В следующем видео у автора на одной из моделей болгарки вышел из строя регулятор оборотов. Попытки его отремонтировать не увенчались успехом. Автор описывает, как можно убрать поломанный регулятор и собрать электрическую схему без него (просто подключить обмотки статора напрямую через выключатель). Болгарка будет функционировать, только на одних лишь максимальных оборотах.

Практический результат

Устройство работает уже в течение многих лет, при этом заметно увеличился срок службы ламп накаливания (в несколько раз). А ещё эта система может продлить срок службы популярных галогенных ламп с цоколем E27.


Схема снижения мощности простая на симисторе

Можно поставить настройку на ограничение мощности (например наполовину), в рамках экономии, что даст достаточное освещение подсобных помещений и обеспечит облегчённый режим работы. Схема упрощённого модуля выше. За 10 лет эксплуатации с 5-ю лампами накаливания в люстре (5x100W), только один раз был заменен симистор. Сами лампочки исправно светят до сих пор на 80% мощности.

Самостоятельное создание регулятора

Как сделать регулятор своими самостоятельно? Стремление пристроить обыкновенное электронное устройство, предназначенное для изменения электрической мощности (диммер) заканчивается ничем. В первую очередь, диммер для болгарки рассчитан на иную нагрузку. Также диммер не имеет совмещения с управлением обмоткой электрического мотора. Поэтому нужно проводить монтаж отдельной схемы. Также необходимо придумать, где она будет располагаться внутри корпуса болгарки.

Простой полупродниковой прибор (тиристорный регулятор) можно соорудить своими руками. Для данной процедуры будет необходимо 5 радиоэлементов. Радиоэлементы можно купить на радиорынке. Благодаря компактности можно спокойно провести размещение приготовленную схему в болгарке, не повредив эргономику и надежность. Однако сохранение крутящего момента не происходит при уменьшении оборотов на болгарку. Данный вариант лучше всего подойдет для обработки мягких металлов, а также жести, которая имеет маленькую толщину.

Если вы проводите обработку камня, то необходимо установить диск, который имеет размер 180 миллиметров. Далее нужно создать более усложненную схему регулятора. В данной схеме модулем управления будет являться микросхема КР1182ПМ1. Данная схема имеет контроль над силой тока при различных оборотах, а также делает потерю крутящего момента минимальной при уменьшении оборотов. При использовании такой схемы эксплуатация двигателя увеличивается.

Если угловая шлифовальная машина используется в качестве циркулярки, то нужно болгарку оснастить точкой подключения. Благодаря такой точки, осуществляется подключение, и регулировать обороты можно дистанционно. У вас получится отличный самодельный регулятор оборотов.

От того, как вы сделали регулятор, не зависит то, что это обязательный компонент угловой шлифовальной машины, который делает возможности работы шире и позволяет комфортно использовать данный строительный инструмент. Также после установки регулятора необходимо провести пробный запуска УШМ, чтобы проверить: не вырывается ли строительный инструмент из рук. Внешний регулятор оборотов для болгарки своими руками можно сделать.

Использование

Существует ряд рекомендаций для правильного использования болгарки с электронным блоком. При запуске инструмента дайте ему разогнаться до установленных оборотов, не спешите резать что-либо. После выключения повторно запускайте его через несколько секунд, чтобы успели разрядиться конденсаторы в схеме, тогда повторный пуск будет плавным. Регулировать скорость можно во время работы болгарки, медленно поворачивая ручку переменного резистора.

Болгарка без регулятора оборотов хороша тем, что без серьёзных затрат вы можете сами сделать универсальный регулятор оборотов для любого электроинструмента. Электронный блок, вмонтированный в отдельную коробку, а не в корпус шлифовальной машины, можно использовать для дрели, бормашины, циркулярной пилы. Для любого инструмента с коллекторным двигателем. Конечно, удобнее, когда ручка регулятора находится на инструменте, и не нужно никуда отходить и наклоняться, чтобы её повернуть. Но тут уже вам решать. Это дело вкуса.

Если среди вашего инструментария имеется старая болгарка, не торопитесь избавляться от нее. Задействовав простенькую электросхему, инструмент можно усовершенствовать, добавив ему опцию корректировки частоты вращения. За счет обычного управляющего устройства, которое можно создать своими руками в течение нескольких часов, функции инструмента существенно расширятся. Понизив количество вращений за единицу времени, углошлифовальную машинку можно использовать как заточной и шлифовочный агрегат для разных типов материалов. Появятся дополнительные возможности для использования вспомогательных оснасток и насадок.

Как подключить прибор?

Самодельный регулятор, возможно, и не удастся внедрить в корпус самого инструмента, даже если и будет такое желание. Это связано, как всегда, с нехваткой места, и тем, что конструкторы изначально не предусматривали такую возможность. Или было предусмотрено место для установки другого устройства, которое в этой модификации машинки может и отсутствовать.

Установка самодельной платы

Полезно начинать делать плату со схемой, сначала разобрав и осмотрев корпус машинки. Возможно, там найдется место и идея как его использовать. Тогда разработку платы нужно вести под имеющееся место. Ручка регулятора скорости выводится также по обстоятельствам. И тип переменного резистора выбирается аналогично: бывают с плоским колесиком, и бывают с осью. Не забывайте изолировать ручку регулятора.

Если устройство невозможно встроить в корпус машины, то его придется делать в небольшой коробке с розеткой или встроить в шнур болгарки поблизости рукоятки.

Особенности монтажа готового блока

При сборке регулятора в корпус нужно проявить осмотрительность и не перестараться с плотностью элементов на плате. Иначе возможны замыкания в цепях или перегрев элементов.

При сборке в отдельной коробке можно использовать корпус розетки или удлинителя. Это удобный и распространенный вариант. В этом случае нужно обязательно как-то пометить готовое изделие, чтобы не спутать его с простым удлинителем. Превышая нагрузку, можно сжечь симистор и датчик тока R9.

Если использовать вариант заделки регулятора в шнур болгарки, то здесь нужно позаботиться о плотном вводе шнуров в корпус, при помощи резинового уплотнения. Это нужно во избежание скручивания проводов и попадания влаги или металлической пыли в корпус. Ось или колесико потенциометра R2 желательно защитить хотя бы от пыли.

Электродвигатели и нагрузки — проблема?

Дело в том, что фактически любые электродвигатели, в момент пуска или остановки ротора, испытывают огромные нагрузки. Чем мощнее двигатель и оборудование, приводимое им в движение, тем грандиозней затраты на его запуск.

Наверное, самая значительная нагрузка, приходящаяся на двигатель в момент пуска, это многократное, хоть и кратковременное, превышение номинального рабочего тока агрегата. Уже через несколько секунд работы, когда электромотор выйдет на свои штатные обороты, ток, потребляемый им, тоже вернётся к нормальному уровню. Для обеспечения необходимого электроснабжения приходиться наращивать мощность электрооборудования и токопроводящих магистралей, что приводит к их подорожанию.

При запуске мощного электродвигателя, из-за его большого потребления, происходит «просадка» напряжения питания, которая может привести к сбоям или выходу из строя оборудования, запитанного с ним от одной линии. Ко всему прочему, снижается срок службы аппаратуры электроснабжения.

При возникновении нештатных ситуаций, повлёкших перегорание двигателя или его сильный перегрев, свойства трансформаторной стали могут измениться настолько, что после ремонта двигатель потеряет до тридцати процентов мощности. При таких обстоятельствах, к дальнейшей эксплуатации он уже непригоден и требует замены, что тоже недешево.

Изготовление плавного пуска

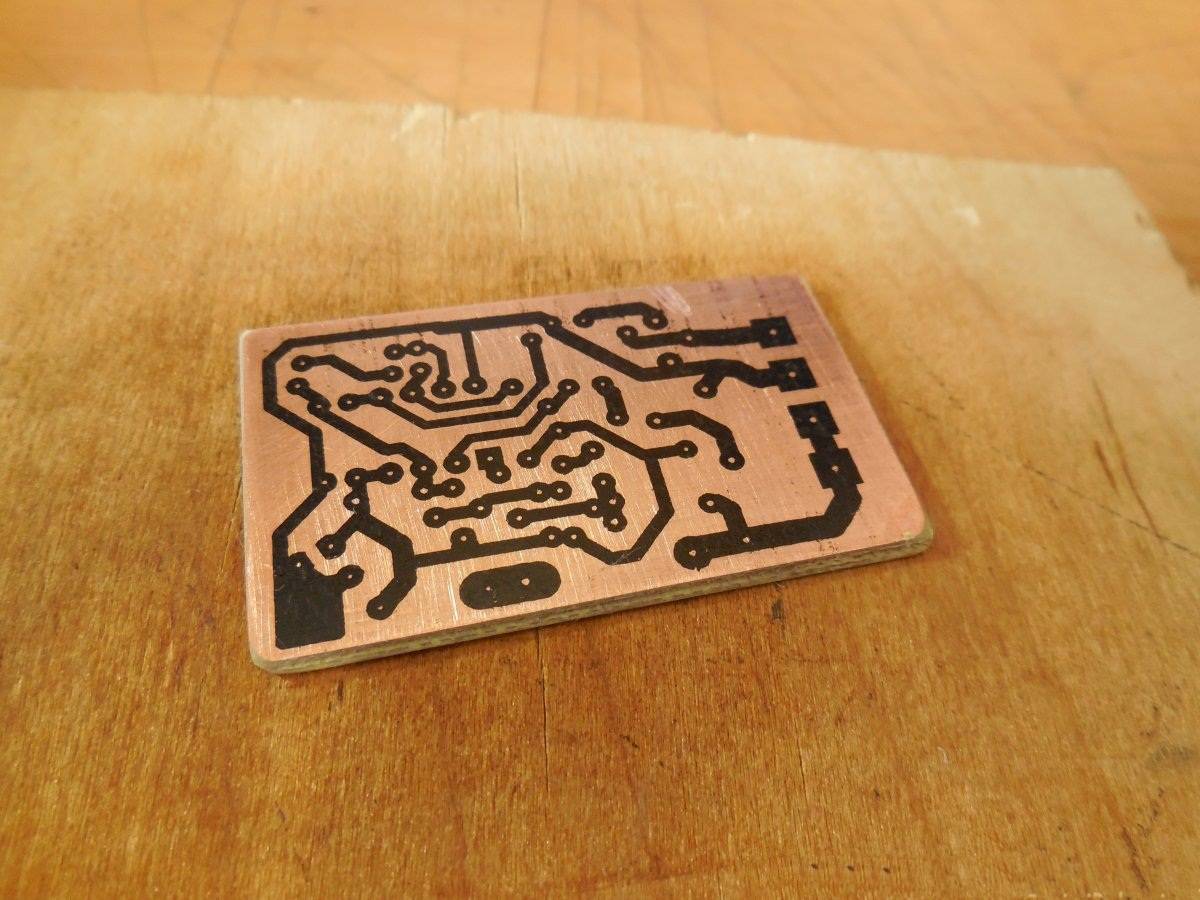

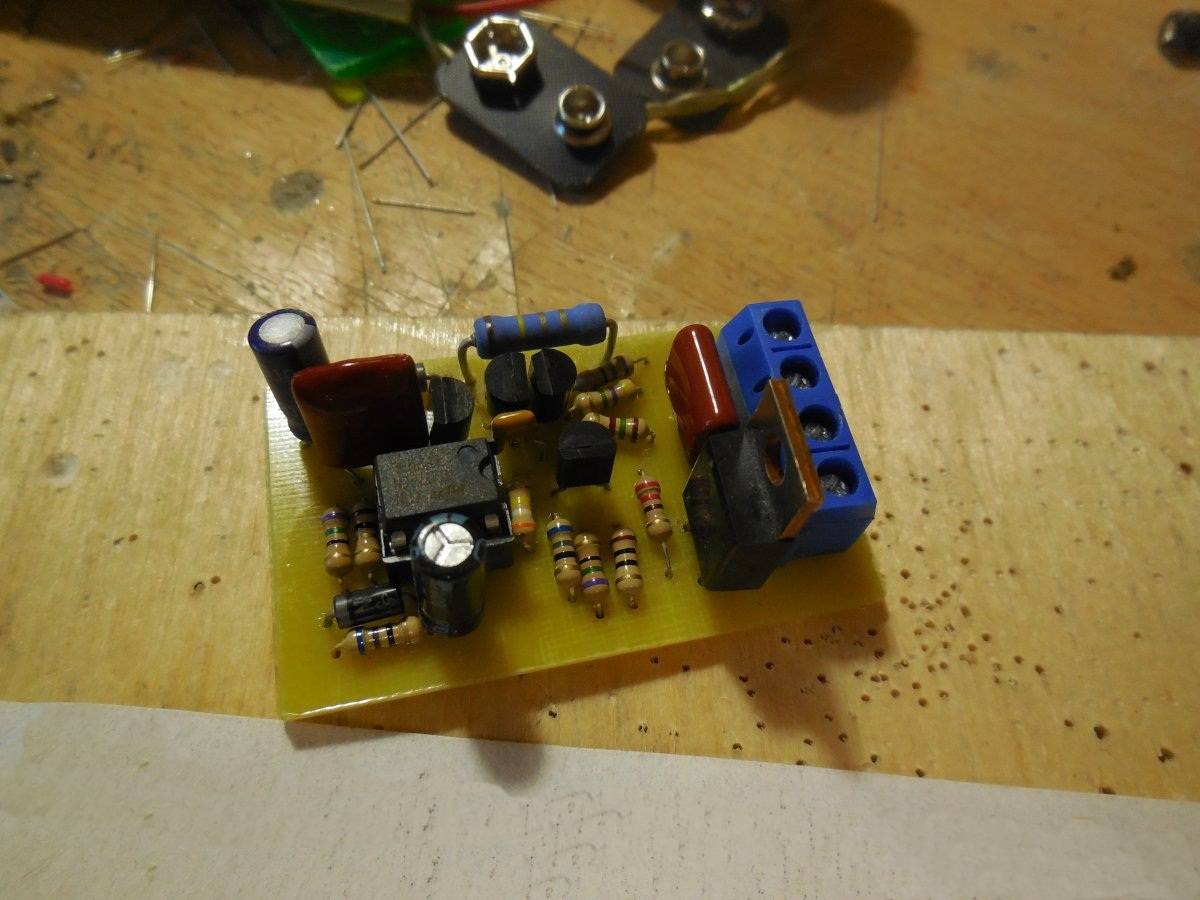

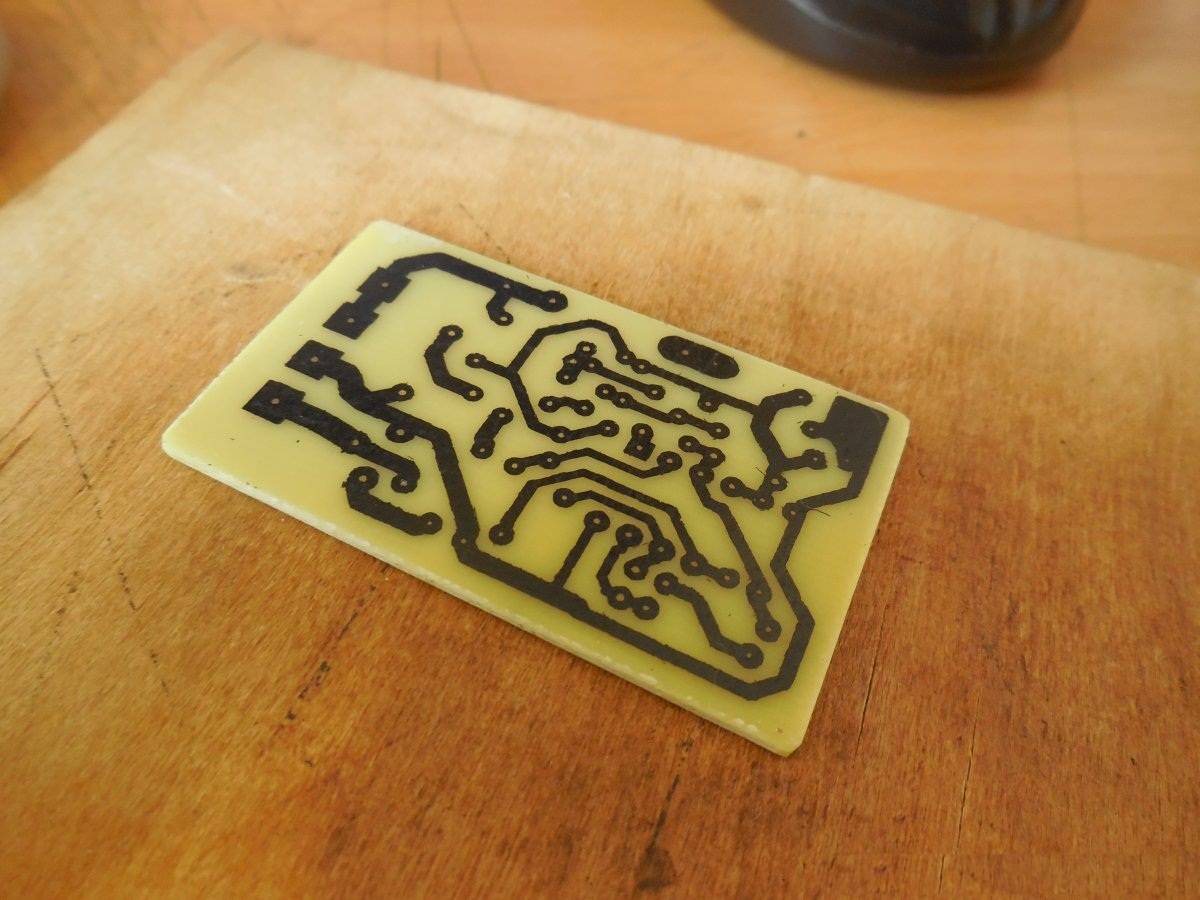

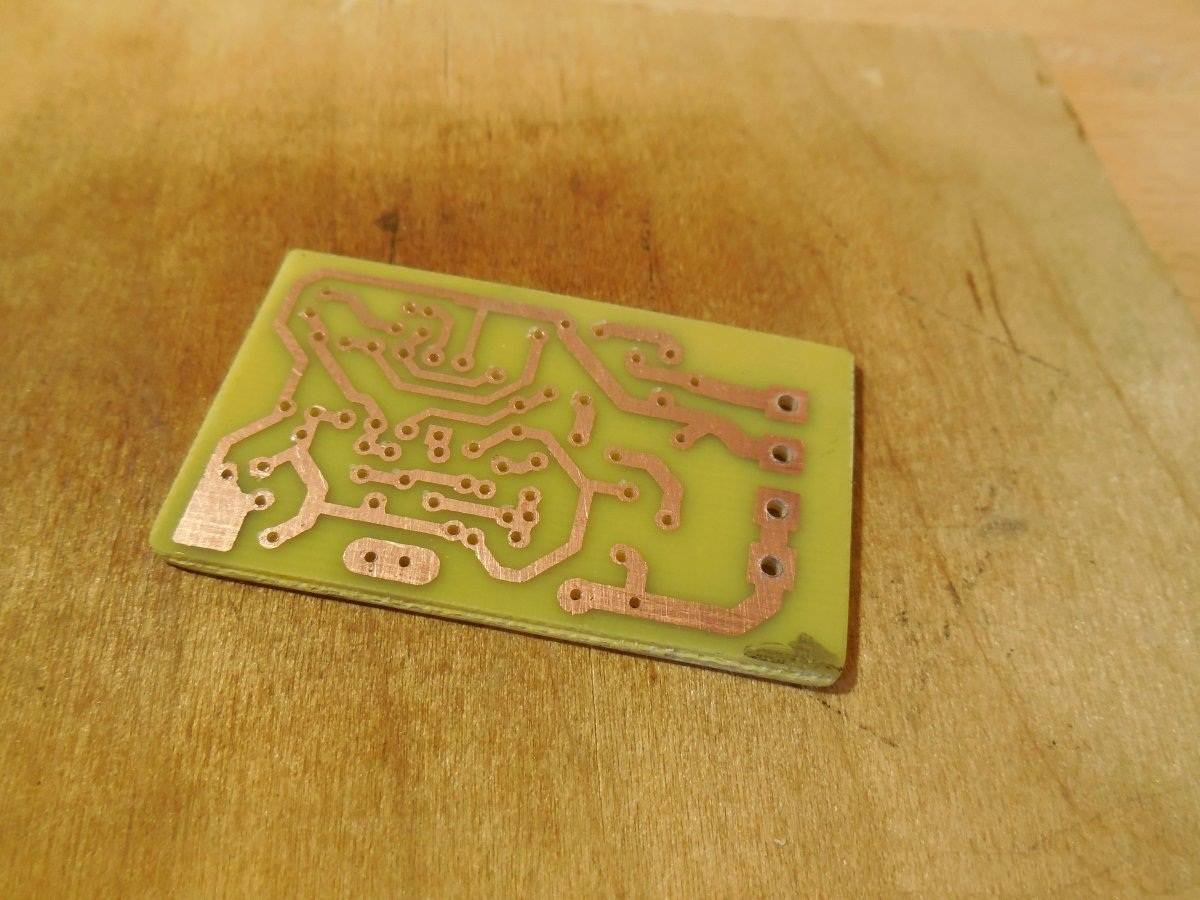

Схема собирается на печатной плате размерами 45 х 35 мм, плата разведена как можно компактней, чтобы её можно было встроить внутрь корпуса инструмента, который требует плавного пуска. Провода питания лучше впаять напрямую в плату, но если мощность нагрузки небольшая, то можно установить клеммники, как я и сделал. Плата выполняется методом ЛУТ, фотографии процесса представлены ниже.

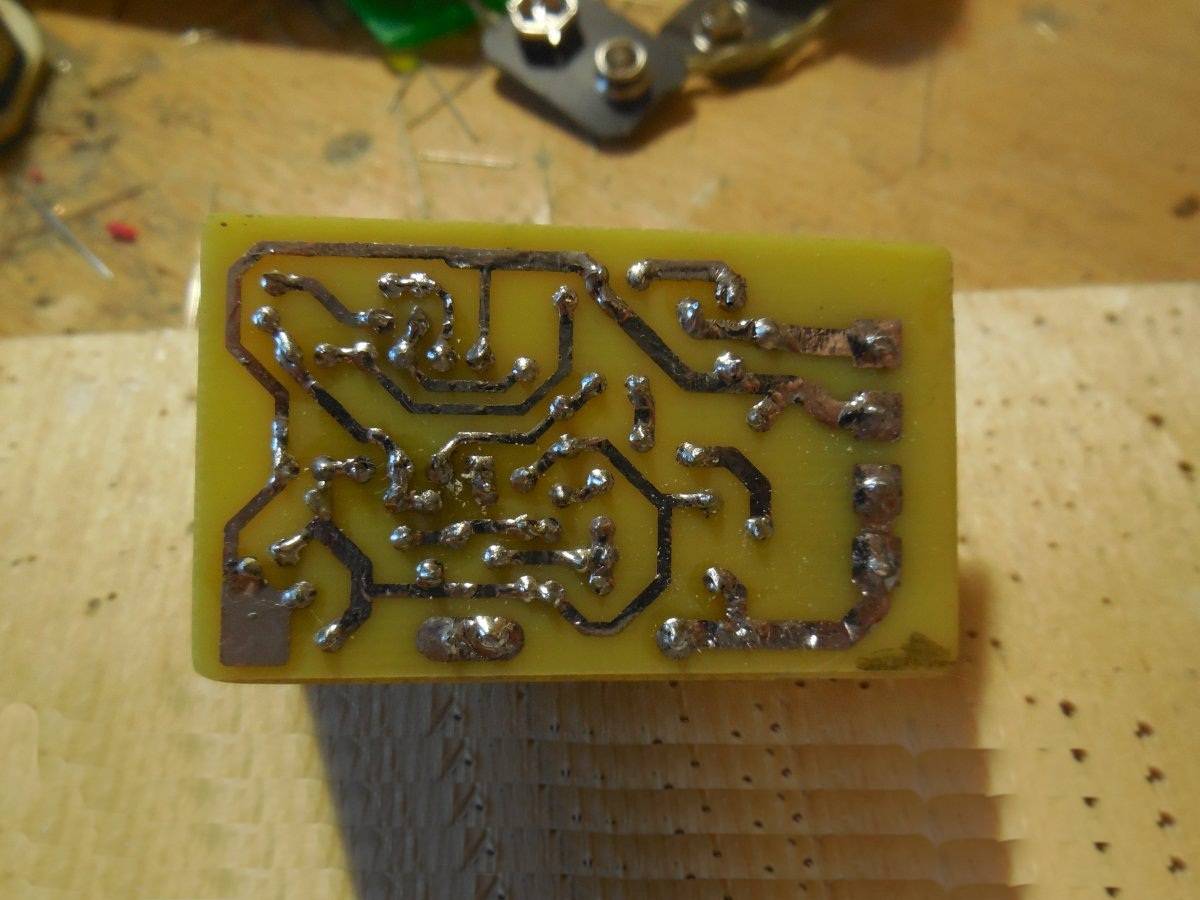

Дорожки желательно залудить перед впаиванием деталей, так улучшиться их проводимость. Микросхему можно установить в панельку, тогда её можно будет без проблем снять с платы. Сначала запаиваются резисторы, диоды, мелкие конденсаторы, а уже впоследствии самые крупные компоненты. После завершения сборки платы её обязательно нужно проверить на правильность монтажа, прозвонить дорожки, отмыть оставшийся флюс.

Простейшая схема

УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.


Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.

Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).

Плавный пуск на микросхеме

Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.

Схема 2. Схема плавного пуска электроинструмента


Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.

При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.

Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.

Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.

Замена графитовых щеток

Практика показывает, что именно графитовые щетки чаще всего становятся причиной неисправности болгарки. Срок их службы ограничен 1,5-2 годами. Заменить старые щетки на новые особого труда не составит. Чтобы проверить щетки, корпус должен быть открыт. Добраться до них несложно. Сначала нужно (при отключенном от розетки шнуре) прямой отверткой аккуратно приподнять и сдвинуть в сторону закрепленные на коллекторе щеткодержатели. Отвертку можно использовать и для извлечения щеток. Если у вас инструмент фирменный, то в нем, скорее всего, щетка удерживается с помощью пружины, и чтобы ее извлечь, достаточно отверткой эту пружину прижать. Если же инструмент китайский, то в нем стоят заглушки, которые придется убирать отверткой, только после этого можно снимать щетку.

Щетки нужно менять только на новые, купленные в специализированном магазине. Покупая их, обязательно возьмите с собой вынутую щетку и замерьте покупку, чтобы подходила по размерам. Вставьте новую щетку в щеткодержатель, обязательно проверьте, плавно ли она ходит.

Если она нигде ни за что не цепляется, то можно фиксировать щетку в щеткодержателе. Затем утопите ее внутрь и можете ставить щеткодержатель в посадочное гнездо. Аналогично замените и вторую щетку. Напоследок проверьте, насколько аккуратно и правильно вы уложили провода, не будут ли они нигде пережиматься. После этого можно закрывать корпус и пробовать включить машинку.

Более сложные ремонты, такие как очистка коллектора, замена редуктора или якоря, не имея нужного опыта, лучше самостоятельно не делать. Если возникнет такая необходимость — пригласите в гости знакомого, который не раз уже выполнял подобный ремонт. Сам ремонт можете делать и своими руками, но только под его присмотром и по подсказкам.

А еще лучше — отвезите свой инструмент в мастерскую. Все же болгарка, даже полностью исправная, остается источником повышенной опасности. Лучше заплатить профессионалам за ремонт, чем платить врачам за свое лечение.

Модификация для болгарок интерскол с симистором на 15 А

Плавный пуск для прибора с симисторами на 15 А считается универсальным и часто встречается у видов невысокой мощности. Отличие приборов заключается в маленькой проводимости. Схема (устройство) такого пуска предполагает использование трансиверов определенного типа, которые работают при частоте сорок Гц. У многих видов применяются компараторы. Такие детали ставятся с фильтрами. Номинальное напряжение у пускателей начинается от 200 В.

Пускатели для болгарок с симистором на 20 А

Приборы с симисторами на 20 А подойдут для профи болгарок. У многих видов используются специальные резисторы. В первую очередь они могут функционировать при высокой частоте. Макс температура пускателей равна пятидесяти пяти градусам. У большинства приспособлений отлично защищен корпус. Классическая схема предполагает использование 3 контакторов емкостью от тридцати пФ. Мастера считают, что приборы выделяются своей проводимостью.

  • Самая маленькая частота у пускателей где-то тридцать пять Гц. Функционировать они могут в сети постоянного тока. Подключение модели выполняется через переходники. Для моторов на двести Вт прекрасно подойдут такие устройства. Фильтры очень часто ставятся с триодами. Показатель чувствительности у них равен 300 мВ и не более.
  • Довольно часто могут встретиться специальные компараторы с системой защиты. Если разбирать зарубежные модели, то у них есть интегральный преобразователь, который ставится с изоляторами. Проводимость тока производится на отметке пять мк. При сопротивлении сорок Ом модель может долго держать большие обороты.

Модели на болгарку 600 Вт

  • Для инструментов на 600 Вт, используют пускатели с контактными симисторами, у них перегрузка не выше десяти А. Также помните, что есть множество приборов с обкладками. Они хороши своей защищенностью и не будут в страхе от повышения температурного режима. Мин частота для устройств на 600 Вт равна 30 Гц. При этом сопротивление будет зависеть от поставленного триода. Если он используется линейного типа, то вышеуказанный параметр не превысит 50 Ом.
  • Если рассказывать про дуплексные триоды, то сопротивление при серьезных оборотах может дойти до 80 Ом. Совсем редко у моделей могут встретиться стабилизаторы, которые работают от компараторов. В большинстве случаев, они закрепляются сразу на модули. Некоторые виды создаются с проводными транзисторами. У них самая маленькая частота начинается от пяти Гц. Они боятся перегрузки, но могут поддерживать огромные обороты при напряжении 220 вольт.

Устройства для болгарок на 800 вольт

Приспособления на 800 Вт могут функционировать с пускателями маленькой частоты. Симисторы частенько используются на пятнадцать А. Если разбирать схему моделей, то нужно заметить, что у них используют специальные транзисторы, у которых пропускная способность тока начинается от 45 мк. Конденсаторы применяются с фильтрами и без них, а емкость у деталей равняется не более трех пФ. Также стоит знать, что пускатели могут отличаться по чувствительности. Ушм с регулировкой оборотов и плавным пуском. УШМ Makita GA5030. Болгарка «Макита» с регулированием оборотов является одной из самых популярных моделей. Диапазон регулировки вращения — полностью будет зависеть от максимального диаметра насадки.

Помните, что есть большая вероятность поломки электродвигателя и поломки устройства после того, как произведен не мягкий, пуск, а резкий, рывками. Поэтому лучше сделать ограничитель, выполняя ограничения можно напрямую обезопасить двигатель. Еще в приспособлении должен быть коллекторный двигатель, а не асинхронный, чтобы все можно было спокойно отключить. Блок нужен для поступления питания переключающих реле.

Ну и главное, кнопка для пуска должна быть правильно установлена, а еще лучше взглянуть на электросхему перед созданием собственного устройства. Ремонт моделей кр1182пм1, xs, 12, d3, лучше выполнять тщательно, ведь такие устройства стоят дорого.

Для чего нужно регулировать обороты на УШМ

Любая болгарка конструктивно «заточена» на работу только с отрезным или зачистным кругом определенного диаметра. Всего существует шесть самых распространенных диаметров в интервале от 115 до 300 мм, которым соответствует шесть групп скоростей вращений шпинделя на холостом ходу. К примеру, болгарки с кругами Ø125 мм имеют частоту вращения порядка 11÷12 тыс. об/мин, а с кругами Ø150 мм — 9÷10 тыс. об/мин. Такие значения числа оборотов шпинделя обусловлены тем, что отрезные диски предназначены для высокопроизводительной обработки твердых материалов (металл, камень, керамика) на скоростях резания до 80 м/сек.

Однако при резке и в особенности шлифовке мягких и вязких материалов требуются совсем другие параметры резания и, соответственно, применение инструмента с регулятором скорости. Причем это касается не только древесины и пластмасс, но также сталей, сплавов титана и алюминия. Например, обработка пластиков и мягких сортов дерева происходит на скоростях резания от 8 до 12 м/сек, шлифовка сплавов титана и нержавейки — в пределах 15÷20 м/сек, и даже обычную сталь шлифуют не более чем при 30 м/сек. Поэтому скорость вращения шлифовальных насадок у болгарок должна быть меньше паспортной в несколько раз. При этом необходимо отметить, что в основной массе регуляторы оборотов УШМ по своей сути являются регуляторами мощности, подаваемой на электродвигатель болгарки. То есть снижение числа оборотов достигается уменьшением мощности источника на величину до 15 % от номинальной. Но для шлифовки и резки мягких материалов это не имеет большого значения, т. к. в этом случае изначально требуется небольшая мощность.

Как изготовить схему плавного пуска угловой шлифовальной машины своими руками

Популярная схема реализуется на основе управляющей микросхемы фазового регулирования КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство достаточно просто монтируется, не требует дополнительной настройки после сборки, а стало быть, изготовить ее может мастер без специализированного образования, достаточно уметь держать в руках паяльник.

Электрическая схема регулировки плавного пуска для болгарки

Предложенный блок можно подключить к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Отдельный вынос кнопки питания не требуется, доработанный электроинструмент включается штатной клавишей. Схему можно установить как внутрь корпуса болгарки, таки и в разрыв питающего кабеля в отдельном корпусе.

Наиболее практичным является подключение блока плавного пуска к розетке, от которой запитывается электроинструмент. На вход (разъем ХР1) подается питание от сети 220 вольт. К выходу (разъем XS1) подключается расходная розетка, в которую втыкается вилка УШМ.

При замыкании клавиши пуска болгарки, по общей цепи питания подается напряжение на микросхему DA1. На управляющем конденсаторе происходит плавное нарастание напряжения. По мере заряда оно достигает рабочей величины. За счет этого тиристоры в составе микросхемы открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

Посмотрите видео с подробным разъяснением как сделать и какую схему применить

В каждом полупериоде переменного напряжения, задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент плавно возрастает. Этот эффект и определяет плавность запуска двигателя болгарки. Следовательно обороты диска возрастают постепенно, и вал редуктора не испытывает инерционного шока.

Время набора оборотов до рабочего значения определяется емкостью конденсатора С2. Величина 47 мкФ обеспечивает плавный пуск за 2 секунды. При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта.

После выключения УШМ, конденсатор С2 разряжается сопротивлением резистора R1. При номинале 68 кОм время разряда составляет 3 секунды. После чего устройство плавного пуска готово к новому циклу запуска болгарки. При небольшой доработке, схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяется на переменный. Регулируя сопротивление, мы контролируем мощность двигателя, меняя его обороты.

Таким образом, в одном корпусе можно выполнить регулятор оборотов двигателя и устройство плавного пуска электроинструмента.

Остальные детали схемы работают следующим образом:

  • Резистор R2 контролирует величину силы тока, протекающую через управляющий вход симистора VS1;
  • Конденсаторы С1 и С2 являются компонентами управления микросхемой КР118ПМ1, используемыми в типовой схеме включения.

Для простоты и компактности монтажа, резисторы и конденсаторы припаиваются прямо к ножкам микросхемы.

Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальный пропускной ток 25 ампер. Величина тока зависит от мощности угловой шлифовальной машины.

По причине плавного пуска болгарки, ток не будет превышать номинального рабочего значения для выбранного электроинструмента. Для экстренных случаев, например, заклинивания диска УШМ – необходим запас по току. Поэтому значение номинальной величины в амперах следует увеличить вдвое.

Номиналы радиодеталей, использованных в предлагаемой электросхеме – испытаны на УШМ мощностью 2 кВт. Запас по мощности имеется до 5 кВт, это связано с особенностью работы микросхемы КР118ПМ1. Схема рабочая, многократно исполненная домашними мастерами.

Если в вашем арсенале есть старенькая угловая шлифовальная машина, не спешите списывать её со счетов. Используя несложную электрическую схему, прибор можно легко модернизировать, добавив к нему функцию изменения частоты оборотов. Благодаря простому регулятору, который реально собрать своими руками за несколько часов, функциональность аппарата значительно возрастёт. Снизив частоту вращения, болгарку можно применить как шлифовальный и заточный станок для различных видов материалов. Появляются новые возможности для применения дополнительных насадок и оснастки.
