Устройство и электрическая схема болгарки
За долгие годы существования такого инструмента, как УШМ, ее внешний вид, а также внутреннее устройство практически не изменились. Чтобы произвести ремонт болгарки своими руками, необходимо знать устройство ее механической части, а также электрической.
Если посмотреть на рисунок, приведенный ниже, то можно увидеть, из каких частей состоит УШМ.
- Колесико для регулировки оборов шпинделя агрегата.
- Электрический двигатель, состоящий из ротора и статора.
- Пусковая кнопка. Иногда к ней подключается система плавного пуска.
- Корпус из ударопрочного пластика.
- Кнопка для фиксации шпинделя (используется при смене инструмента).
- Предохранительная муфта. Защищает двигатель от перегрузки, при заклинивании инструмента.
- Защитный кожух. Закрывает инструмент и защищает пользователя от вылетающих частиц обрабатываемого материала, а также предотвращает травмирование человека при разрушении инструмента, например, абразивного диска.
- Гайка, зажимающая инструмент. Откручивается с помощью специального ключа, идущего в комплекте с электроинструментом. Также существуют быстрозажимные гайки, которые можно открутить без ключа.
- Корпус редуктора и сам редуктор. Состоит из блока шестерен, которые передают вращательные движения от ротора на шпиндель с инструментом.
На рисунке ниже показана электрическая схема болгарки.
Электрическая часть УШМ имеет следующие элементы:
- электрический кабель с вилкой для подключения к электросети;
- кнопка пуска;
- статор;
- электрические щетки (угольные или графитовые);
- коллектор;
- якорь (ротор).
На следующем рисунке показана схема подключения болгарки, а именно ее двигателя.
Все составляющие электродвигателя выполняют определенные функции.
- Ротор – это вал, на котором размещены катушки и коллектор. Ротор, вращаясь в магнитном поле статора, передает вращательное движение на редуктор УШМ.
- Коллектор. Представляет собой часть ротора, к которой подведены все управляющие кабели. Через коллектор проходят электрические сигналы от блока управления к двигателю. Именно к коллектору подсоединяются электрощетки.
- Электрощетки. Главная их задача — это передача электрического тока от силового кабеля на коллектор.
- Статор. Представляет собой катушку с определенным числом витков. Задача статора заключается в создании магнитного поля, которое, взаимодействуя с якорем, приводит последний в движение.
Особенности конструкции болгарки Makita
Болгарка – это углошлифовальная машина, получившая такое название только на просторах бывшего СССР. Конструктивно, любая углошлифовальная машина (УШМ) устроена одинаково.
Принцип действия болгарок Makita основан на превращении электрической энергии в механическую. Это приводит к вращению вала, на который устанавливается диск для резки, шлифовки, полировки. А угловой она называется по той причине, что в используемом редукторе крутящий момент передается под углом 90º.
Поскольку охлаждение электродвигателя в болгарках Makita обеспечивается за счет всасывания внешнего воздуха через вентиляционные отверстия, рабочие детали болгарок Makita покрываются специальным защитным порошковым лаком, препятствующим оседанию пыли. Конструктивно в болгарках Макита предусмотрена лабиринтовая система уплотнителей и герметизирована кнопка «Пуск».
Но каждая фирма для привлечения покупателя внедряет в конструкцию свои изюминки. Не обделена этим и болгарка Makita. Болгарки Макита условно делятся на мощные и небольшие.
Болгарки Makita маркируются в зависимости от мощности электродвигателя.
К конструктивным особенностям углошлифовальных машин Makita относятся:
- Наличие лабиринтового устройства, защищающего подшипники от попадания грязи и пыли.
- Обмотки электродвигателя в болгарках большой мощности защищены бронированным покрытием.
- Углошлифовальные машины Makita оборудуются специальной системой, защищающей инструмент от рывков при пуске, под названием Super-Joint-System.
Несколько слов о системе SJS. Система препятствует воздействию обратного удара, исключает рывки и заклинивание рабочего органа, защищает электродвигатель от перегрузок.
В системе использована пружина, цель которой, передавать усилия от ротора на шестерни редуктора. Пружина выполняет роль буфера, препятствует появлению рывков при запуске и остановке. Эта конструкция значительно снижает вибрацию и обеспечивает плавность работы УШМ Makita
Болгарки Makita разделены на классы по размеру ширины рабочего диска. Болгарки условно разделены на три класса: легкие, средние, тяжелые. В свою очередь, каждый класс делится на болгарки для профессионалов и для бытовых нужд. У профессиональных моделей болгарок Makita повышенный запас мощности, интегрированная система безопасности, увеличенный рабочий ресурс. Профессиональные болгарки отлично выдерживают большие нагрузки на протяжении длительного времени.
Бытовые углошлифовальные машины Makita имеют высокие эксплуатационные характеристики, но очень демократичные цены. У болгарок макита может быть использован диск с максимальным диаметром 230 мм.
В зависимости от диаметра диска и делятся ушм Makita на классы:
- Диаметр 115-125 мм характеризует легкий класс. Легко удерживаются одной рукой за корпус, выполняющий роль рукоятки. Но профессиональные болгарки этого класса могут оборудоваться задней ручкой, в которую встроена кнопка включения инструмента;
- Диаметр 150-180 мм относит болгарку Makita к среднему классу. В данную категорию входят профессиональные и любительские модели, оснащенные электродвигателями различной мощности. У современных моделей устанавливается поворотная задняя ручка;
- Диаметр 230 мм характеризует болгарки тяжелого класса. В этом классе выпускаются болгарки Makita исключительно для профессионалов. Эти машины рассчитаны на работу по бетону, камням, кирпичу и т.д. В их конструкции заложены все современные системы защиты потребителя от травм.
Модели болгарки Makita выпускаются для дисков диаметрами 115 мм, 125 мм, 150 мм, 180 мм и 230 м.
В болгарках большой мощности предусмотрена замена угольных щеток без снятия крышки корпуса статора.
Болгарки Makita различной мощности отличаются по внешнему виду. У профессиональных болгарок мощностью свыше 1000 Вт большой корпус и удобная задняя ручка. Ручка оборудована защитными антивибрационными накладками черного цвета. Болгарки мощностью до 1000 Вт имеют удобный корпус, который и выполняет роль ручки.
На болгарках Makita установлен быстросъемный кожух. Такая конструкция позволяет быстро снимать защитный кожух.
Ремонт статора болгарки
Причину выхода из строя статора шлифмашинки определить можно
Для этого нужно обратить внимание на перебои в работе. Ротор может развивать обороты, превышающие допустимые, что будет указывать на межвитковое замыкание в обмотке
Многие поломки могут устраняться только в сервисных центрах, но для бесперебойной работы можно проводить своевременную чистку, смазку, замену щеток и подшипников.
Выход из строя статора болгарки Макита происходит редко, а причиной может стать постоянный перегрев болгарки. В таком случае корпус сильно нагревается, и в вентиляционных каналах появляется запах гари. В обмотке статора может быть короткое замыкание или обрыв, поэтому без специальных приборов определить неисправность и отремонтировать устройство затруднительно. Для ремонта УШМ своими руками или замены статора необходимо провести такие действия:
- Демонтаж редуктора УШМ;
- Демонтаж ротора после снятия планки крепления;
- Снятие защиты статора;
- Отвинчивание винтов крепления статора в корпусе;
- Снятие крышки ручки и отключение проводов питания;
- Извлечение статора.
Статор плотно установлен в корпусе, поэтому процесс извлечения может сопровождаться легкими ударами киянки по корпусу. Чаще всего статор подлежит замене, но иногда любители могут делать перемотку самостоятельно.
Принцип работы и сфера применения
Принцип работы болгарки, независимо от модели, всегда одинаков и отталкивается от использования электродвигателя, способного преобразовать силу электротока во вращательное движение. Мощность электромотора варьируется в пределах 500-2000 Вт, используется его однофазная, асинхронная разновидность. Процесс происходит в следующем порядке:
- При включении инструмента на электродвигатель подается ток; ротор приходит в движение.
- Обмотка ротора взаимодействует с неподвижным статором в магнитном поле; в результате возникает электродвижущая сила.
- Вращательный момент передается при помощи угловой передачи: через систему шестеренок на ось, на которой закреплен рабочий диск. Угловая передача повышает безопасность эксплуатации инструмента, сглаживает силу отдачи при пуске, что значительно снижает травматизм.
Обмотки ротора проверяют на отсутствие короткого замыкания
Домашние мастера повсеместно используют болгарку в сочетании с разнообразными насадками в самых разных работах. С ее помощью удобно резать металл и зачищать его от ржавчины и заусенцев, шлифовать поверхности из бетона, дерева и металла, очищать их от старого лакокрасочного покрытия.
Болгарка также способна штробить бетонные стены, точить садовый инструмент и ножи, резать каменную или керамическую плитку. Нагрузка во время работы может становиться значительной, и, когда это происходит часто, безотказный ранее агрегат начинает сбоить. Неисправности могут проявляться по-разному, и причин, почему не работает болгарка, насчитывается немало.
Иногда они заставляют задуматься о приобретении нового помощника. Но, на самом деле, спешить не стоит. Многие неисправности и сбои несложно устранить собственными силами, если иметь представление о работе инструмента и знать, как проявляются разные поломки.
Перегрузки могут привести к поломке
Пошаговая диагностика электрики мультиметром или лампочкой
При диагностике и ремонте электрической части болгарки удобнее всего использовать многофункциональный тестер (сокращенное название — мультиметр). Если такого прибора под рукой нет, то для некоторых проверок подойдет отвертка с индикатором или лампочка с двумя проводами. В процессе ремонта мультиметр позволяет измерять как величины напряжения и тока, так и сопротивление обмоток двигателя. Индикатор и лампочка могут показывать только наличие или отсутствие напряжения.
Диагностика обрыва питания
Пожалуй, самой распространенной неисправностью электрооборудования болгарки является обрыв проводов питания внутри оболочки силового кабеля. Для диагностики и ремонта такого повреждения достаточно разобрать заднюю ручку болгарки и проверить напряжение на клеммах перед выключателем. Другой способ — это отсоединить клеммы кабеля и с помощью мультиметра проверить на обрыв сопротивление каждой его жилы.
Проверка статора и его перемотка
Для проверки статора электродвигателя болгарки необходимо отсоединить обе его обмотки от цепи питания, а затем замерить их сопротивление мультиметром в диапазоне 200 Ом. На исправной обмотке прибор покажет сопротивление около одного ома, а на неисправной (с обрывом) — десятки или сотни омов. Если обмотка вышла из строя в результате замыкания, то нагар, как правило, можно увидеть с внутренней стороны корпуса статора. Проверить статор на межвитковое замыкание обычным тестером невозможно – для этого существуют специальные индукционные приборы. Единственные способы ремонта статора — это его замена или перемотка. Второе возможно только при наличии соответствующей квалификации, поэтому чаще всего статор просто меняют.
Диагностика якоря тестером
Проверять якорь болгарки необходимо как на обрыв обмоток, так и на их замыкание на сердечник. В первом случае сопротивление замеряется по кругу между двумя соседними пластинами коллектора, расположенного на валу ротора. Все значения должны быть одинаковы (в пределах одного ома), а значительное отличие указывает на обрыв. Во втором замер производится между магнитопроводом ротора и пластинами коллектора. Для поиска межвиткового замыкания, как и в случае со статором, необходимо воспользоваться специальным прибором. При обнаружении неисправности необходимо принять решение, каким способом производить ремонт: перемоткой якоря или его заменой на новый. Самостоятельно перемотать обмотки якоря без соответствующих навыков и оборудования нереально, а перемотка в сервисе будет стоить практически столько же, сколько и новый якорь. Поэтому оптимальный вариант ремонта — это покупка и самостоятельная замена якоря.
Проверка блока пуска и управления
Диагностика электронных компонентов болгарки сводится к определению исправности отдельных блоков, а ремонт (если нет навыков в радиотехнике) — к их полной замене. Устройство плавного пуска можно проверить стрелочным амперметром, сравнив скачок тока с ним и без него. Для точной диагностики блока поддержания оборотов под нагрузкой потребуется осциллограф. Хотя для того, чтобы понять, исправен он в принципе или нет, достаточно просто понаблюдать за поведением болгарки на разных режимах.
Проверка угольных щеток
В процессе работы угольные щетки стираются и при достижении минимального размера подлежат замене. Первый признак проблем со щетками — неравномерное со вспышками искровое кольцо вокруг коллектора. У некоторых моделей для замены и проверки щеток на корпусе предусмотрены круглые отверстия с винтовыми крышками. Но у большинства болгарок для того, чтобы их поменять, приходится полностью, как при ремонте, разбирать корпус или заднюю рукоятку.
Диагностика кнопки пуска и регулятора оборотов
Самая распространенная неисправность в электрике болгарки — это выход из строя пусковой кнопки, что чаще всего является следствием попадания в нее пыли. Проверить работоспособность кнопки можно с помощью мультиметра или индикаторной отвертки, произведя замер напряжения на ее выходном контакте. Ремонту она обычно не подлежит и просто заменяется на новую. Определить неисправность регулятора скорости вращения еще проще: при вращении колесика он или меняет число оборотов шпинделя или же нет. Если нет навыков в ремонте таких устройств, то проще за несколько сот рублей купить новый.

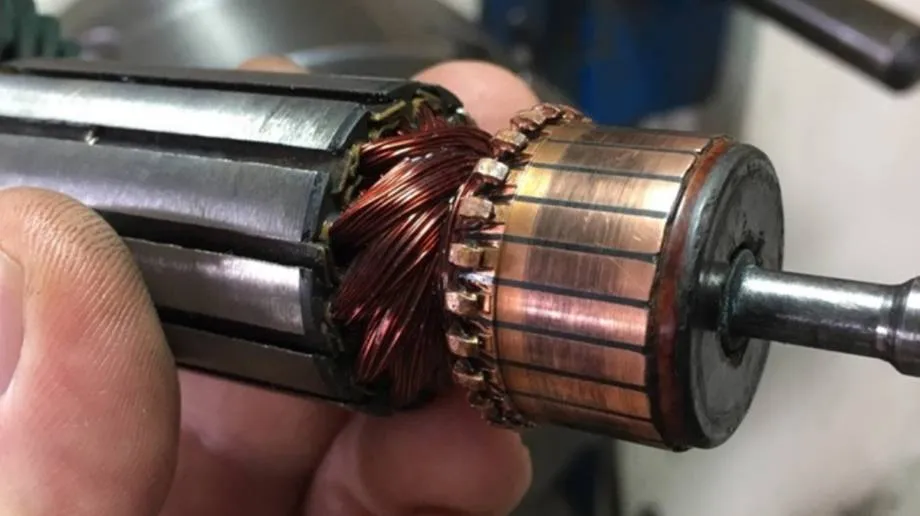

Проверка и ремонт коллектора
Для осмотра коллектора необходимо извлечь ротор, разобрав при этом корпус и редуктор. При выявлении канавок на коллекторе он протачивается на токарном станке, а незначительные повреждения устраняются шлифовкой. Для шлифовки поверхности коллектора вал ротора закрепляется в патроне дрели, а шлифование производится стеклобумагой. При проведении шлифовки и токарных работ не допускается биение и смещение центра обрабатываемой детали, а перед работой необходимо снимать подшипники с вала ротора.
После проведения работ нужно очистить поверхность мягкой ветошью и убрать заусеницы на ламелях.
Ремонт: Устранение пробоя изоляции
Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.
Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.
Пайка пластин коллектора
Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.
Стёртые ламели
Такой коллектор можно восстановить методом пайки.
Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам.
После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой.
Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление.
Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку
Слегка проточите коллектор для очистки пластин.
Повреждённая пластина коллектора
Место под пластиной нужно расширить бормашиной осторожно, чтобы не снять большой слой изолятора. Расширяем место бормашиной
Расширяем место бормашиной
Найдите два куска медного провода такого размера, чтобы они плотно улеглись в образовавшийся паз. Очищенные провода уложите в паз и облудите.
Сделайте заготовку ламели из меди
Она должна плотно входить в паз и быть выше существующих ламелей, чтобы легче паять.
Заготовка ламели в пазу
Облудите заготовку так, чтобы было много припоя. Она плотнее будет сидеть в пазу. Уложите заготовку в паз и приложите к ней паяльник. Держите его, пока припой не расплавится.
Припаянная заготовка
Лишнее сточите напильником, отшлифуйте и отполируйте.
Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются.
Гальваническое наращивание пластин коллектора
Восстановленная медь очень твёрдая. Срок службы коллектора как у нового. Гальваническим наращиванием можно восстановить как полностью стёртый коллектор, так и частично повреждённые пластины.
Полностью изношенный коллектор
Качество восстановления будет одинаковым.
Повреждены отдельные пластины
- Хорошо зачистьте всю поверхность коллектора, включая изолятор между ламелями.
- Намотайте оголённый медный провод диаметром около 0,2 миллиметра.
- Обмотайте скотчем вал якоря, а коллектор с торца намажьте пластилином, чтобы медь не разрасталась там, где не надо. И чтобы на железо не попал электролит.
- Для ванночки отрежьте пол пластиковой бутылки. На вал намотайте изоленту так, чтобы она плотно держалась в горлышке бутылки. Вставьте якорь в бутылку.
- Возьмите кусок медной шины. Её размер в два раза больше наращиваемой поверхности. Сверните её спиралью и поместите в бутылку.
- Подключите источник питания минусом к восстанавливаемой поверхности, а плюсом к шинке. Полтора ампера тока на один квадратный дециметр раствора. Если коллектор отделён от вала, обмотайте его проволокой и подвесьте в банке на какой-нибудь перекладине, чтобы электролит касался только изношенной части ламелей. Подключите последовательно лампочки разной мощности, чтобы регулировать силу тока и предотвращать короткое замыкание на сосуде. Через 24 часа получается восстановленный коллектор.
Восстановленный коллектор до обработки
- Коллектор необходимо проточить и разделить пластины бормашиной или ножовочным полотном. В конце протестируйте коллектор на отсутствие замыканий между пластинами.
Доработка коллектора
Составные части электролита:
Медный купорос — 200 г.
Серная кислота 1,84 — 40 г.
Спирт — 5 г. Его можно заменить тройным количеством водки.
Кипячёная вода — 800 мл.
Эксплуатация болгарки: советы
При работе с болгаркой нужно соблюдать все меры предосторожности. Надеть специальную маску или очки, а также перчатки.
Применять прибор только по целевому назначению.
Не перегревать болгарку, давать время ей остыть, делая перерывы в работе.
Не бросать.
Не давать ей засоряться.
Проводить своевременное техническое обслуживание, путем смазывания деталей инструмента качественной смазкой.
Не забывать отключать электроприбор от сети.
Работать и хранить шлифовальную машинку подальше от детей.. Независимо от того, какого производителя вы выберете, главное, соблюдать рекомендации и тогда болгарка прослужит вам намного дольше гарантийного срока
Независимо от того, какого производителя вы выберете, главное, соблюдать рекомендации и тогда болгарка прослужит вам намного дольше гарантийного срока.
Механические поломки и их устранение
К механическим поломкам УШМ, можно отнести следующие.
- Износ подшипников якоря двигателя. Обычно при износе подшипников вы можете ощутить сильную вибрацию во время работы аппарата. К тому же, может быть слышен скрежет и другие шумы. Рано или поздно, подшипник все же разрушится, а высыпавшиеся шарики попадут на шестерни редуктора. Если это произойдет, то кроме подшипника, придется менять и шестерни. Конечно же, лучше не дожидаться данной неприятности, а при первых признаках неисправности подшипника заменить его. Как добраться до этой части угловой шлифмашины, было рассказано выше.
- Износ шарикоподшипника или подшипника скольжения редуктора. Как и в предыдущем случае, при включении аппарата будет ощущаться вибрация и слышаться шум, несвойственный нормальной работе УШМ. Чтобы предупредить дальнейшую поломку редуктора, необходимо заменить неисправную деталь.
- Износ шестерен редуктора. Шестерни быстро изнашиваются из-за недостаточной смазки. По этой же причине и греется редуктор. Необходимо следить за состоянием смазки внутри редуктора и при необходимости менять ее. Как разобрать редуктор, было описано выше. Смазку нужно использовать специально разработанную для редукторов УШМ, и купить ее можно в точках, где продается данный инструмент. Если по какой-либо причине сломались зубья хотя бы одной шестерни, то менять нужно весь комплект шестеренок (пару).
К механическим неисправностям можно отнести и поломку фиксатора вала. Для того, чтобы заменить фиксатор, потребуется разборка редуктора и снятие большой шестерни.
Промышленные редукторы – одно из самых часто используемых оборудований. Однако их активное применение может привести к износу деталей и в последствии нарушить технические характеристики агрегата. Основные признаки проблем с редуктором – сторонние шумы, вибрации, протечка масла, нагрев или замерзание корпуса. Как же устранить все неполадки с минимальными затратами?
Рис. 1 — Основные проблемы промышленных редукторов
Если при осмотре редуктора мы заметили, что из него течет масло, входной вал не вращается, а сам он издает не свойственные ему звуки — это явный признак проблем. Выявляем 6 самых распространенных первопричин неполадок редуктора и предлагаем методы борьбы с ними.
Почему греется редуктор?
Точно определить нагрев редуктора можно с помощью специального прибора тепловизора, если у вас его нет, то нагрев можно определить на ощупь.
Рис. 2 — Проверка редуктора тепловизором
Первопричинами нагрева редуктора могут быть:
Проблема:
Решение:
поверхности редуктора должны быть чистыми
Почему воет редуктор?
Если вы слышите сильный шум или резкий стук исходящий от редуктора первопричина может быть в следующем:
Проблема:
Решение:
— не отрегулированы либо повреждены подшипники
регулировка и замена червячной пары
Рис. 3 — Поврежденные зубья червячной передачи
Почему гудит редуктор?
Если в рабочем состоянии редуктор издает звуки похожие на гул при этом вибрируя, проблема может заключаться в повышении допустимого уровня вибрации. Точно определить показатель вибрации поможет специальный прибор — виброметр.
Рис. 4 — Определение уровня вибрации виброметром
Причины повышенного уровня вибраций и их решение:
Проблема:
Решение:
— несооснованность редукторных и агрегатных валов
затянуть фундаментные болты
Почему мерзнет редуктор?
Редуктор мерзнет если залить в него масло, не предназначенное для низких температур окружающей среды. Для решения этой проблемы необходимо залить специальное масло, которое является универсальным подходит как для летнего, так и для зимнего сезона (например, масло ТРАНСОЛ-200А).
Почему течет масло?
Если вы обнаружили следы масла на редукторе или вокруг него, советуем срочно осмотреть редуктор и провести все необходимые действия. Масло может течь через уплотнения и по плоскости прилегания крышек подшипников к корпусу или через манжеты. Для решения проблемы вам потребуется:
Решение:
— дренажная отдушина забита сором
заменить неисправную манжету
Почему при включении двигателя выходной вал редуктора не вращается?
Выходные валы редуктора должны всегда свободно вращаться. Если этого не происходит, то причина кроется в следующем:
Электронный блок в УШМ
Электронный блок позволяет объединить регулятор оборотов и плавный пуск в одно целое. Электронная схема реализована по принципу импульсно — фазового управления с постепенным увеличением фазы открытия симистора. Таким блоком могут снабжаться болгарки разной мощности и ценовой категории.
Практически у всех моделей болгарок нижнего ценового диапазона отсутствуют такие полезные опции, как регулировка скорости вращения шпинделя и плавный пуск. При наличии желания и некоторых навыков регулятор оборотов для болгарки можно изготовить своими руками, хотя гораздо проще приобрести готовый электронный блок за несколько сотен рублей. Регулировка частоты вращения расширяет возможности УШМ и позволяет выполнять с помощью нее обработку мягких материалов на пониженных скоростях резания. Помимо регулятора числа оборотов для УШМ очень полезной функцией является плавный пуск, который сглаживает резкое нарастание тока в обмотках электродвигателя в момент подачи на него напряжения. Этим предотвращается скачкообразное увеличение крутящего момента и «проседание» питающей сети. Кроме того, плавный пуск снижает ударные нагрузки на двигатель и редуктор болгарки, что защищает их от преждевременного износа.
Основные неисправности болгарки и их причины
По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.
Болгарка не включается
Причины того, что УШМ не включается, могут быть следующие:
- неисправна электрическая вилка;
- неисправен электрический кабель;
- сломалась кнопка запуска;
- нарушен контакт между кабелем питания и кнопкой;
- обрыв контактного провода электрощетки;
- сильный износ электрощеток;
- выход из строя обмоток ротора или статора.
УШМ не развивает обороты
Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.
- Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
- Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
- Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
- Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.
Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.
Электродвигатель греется
Причины того, что греется болгарка, могут быть следующие.
- Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
- Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
- Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
- Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
- Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.
Болгарка искрит
Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.
- Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
- Нарушился контакт между коллекторными пластинами и обмоткой.
- Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
- Разбалансировка ротора двигателя.
- Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
- Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
- Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
- Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
- Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
- Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.
Шлифовальная машинка сильно нагревается
Имеется ряд причин:
- был неправильно установлен режим работы – тогда двигатель от повышенной нагрузки начнет греться, это приводит к перегоранию обмотки;
- разрушились подшипники, которые находятся на якоре – ротор в этом случае начнет цепляться за статор, работа двигателя замедляется, а обмотка перегревается. Необходимо в срочном порядке установить новые подшипники;
- засорились вентиляционные каналы – через них во время работы шлифмашинки в устройство попадает воздух и охлаждает прибор. Нужно периодически их чистить от пыли и грязи;
- вышла из строя крыльчатка – она также нужна, чтобы охлаждать двигатель во время работы. Ее устанавливают на роторе, на другой стороне от коллектора. Если деталь сломалось, то придется ее заменить;
- межвитковое замыкание – оно происходит в обмотке ротора или статора. Чтобы избежать перегрева, необходимо перемотать катушки и старые элементы устройства заменить на новые.
