Реально ли собрать ионизатор воздуха своими руками

Конструкция и детали.

Эк­ран (люстра) -это легкое металлическое кольцо {рис. 1, б), к которому припаяна мед­ная сетка из голого прово­да диаметром 0,3…0,5 мм. Сетка имеет квадратные ячейки размером 35…45 мм. Они образуют выпуклую часть экрана, направлен­ную вниз. В углах сетки при­паяны иглы диаметром 0,25…0,5 мм и длиной 45…50 мм, которые должны быть достаточно острыми. К коль­цу прикреплены три медных провода диаметром 0,8…1 мм, развернутые под углом 120° и спаянные над цент­ром экрана. Это провода высокого напряжения. К эк­рану подводится высокое напряжение (25 кВ) от тран­зисторного преобразовате­ля тока {рис. 1, а). Для боль­ших помещений (школьных классов, мастерских и т.п.) требуется напряжение 50 кВ.

Рабочая частота двухтактного промежуточного пре­образователя 3…4 кГц. Тра­нсформатор Тр намотан на ферритовом сердечнике трансформатора вертикаль­ного отклонения телевизора. Боковые щеки каркаса ка­тушки лучше всего вырезать из текстолита или оргстекла толщиной 1 мм, гильзу (кар­кас) катушки можно сделать из любого электроизолиро­ванного материала. Ширина каркаса не менее 30 мм. Первичная обмотка (I) име­ет 14 витков провода ПЭЛ или ПЭВ 0,8 с отводом от се­редины, вторичная обмотка (II) — 6 витков того же провода с отводом от середины (об­мотка покрыта слоем изоляции толщиной 1 мм), обмот­ка III — имеет 8000… 10000 вит­ков провода ПЭЛШО 0,08… 0,1 (через 800 витков следу­ет прокладывать слой элек­троизоляционного материа­ла толщиной 1 мм). Зазоры между изолирующими про­кладками и корпусом зали­вают клеем. Транзисторы не­обходимо установить на ра­диаторах с поверхностью 300 см2, так как выделяемая на коллекторе мощность достигает 10 Вт. Выход умно­жителя напряжения со­единен с экраном (люс­трой) высоковольтным (50 кВ) проводом, при­меняемым, например, в рентгеновской аппа­ратуре или высоковоль­тных цепях автомоби­лей. Выпрямительные столбы можно заме­нить двумя селеновыми вентилями с обратным напряжением 500 В или низковольтными диодами (20…25 диодов в каж­дом каскаде при рабочем напряжении 500 В).

Экран-люстру подвешива­ют к потолку на изоляторах. Он должен быть располо­жен в 2 м от пола. Преобра­зователь тока размещают вблизи экрана, а источник электропитания преобразо­вателя в любом удобном ме­сте. Шасси нужно заземлить, например, соединив его про­водом с водопроводной тру­бой.

Для проверки работы ио­низатора можно использо­вать вату. Если ионизатор исправлен, небольшой кусо­чек ваты должен притяги­ваться к экрану-люстре с рас­стояния 0,5…0,6 м. Осторож­но приближая руку к иглам экрана, на расстоянии 70… 100 мм мы почувствуем хо­лод. Для приближенного измерения числа ионов можно применить устройство, показанное на рис. 1, в. Во время работы ионизатора не должно появляться никаких запахов. Запах свидетельствует о наличии в помещении посторонних газов (озон, окислы азота). В этом случае нужно тщательно проверить конструкцию люстры, монтаж умножителя и соединения преобразователя с люстрой

Ионизатор является источником высокого напряжения, поэтому при работе с ним надо соблюдать осторожность. Хотя сила тока высокого напряжения едва достигает 3…5 мкА и не опасна, однако прикосновение к экрану или цепи высокого напряжения грозит неприятным ударом

Что такое Чижевского: немного теории

Для существования организму человека необходимо воздух. А для комфортной и долго жизни – качественный и чистый воздух. Ион – один из элементов, который содержится в воздушном пространстве. Он имеет свойство становиться отрицательным или положительным, в зависимости от типа заряда.

Так, что же представляет собой лампа Чижевского? Это устройство, которое способно изменять число электронов в воздухе. Причем, это самое первое устройство в истории, которое способно на такое.

Если совсем упростить описание, и обойтись лишь одним предложением, то изобретение Чижевского можно назвать обычным управляющим электродом.

Сборка ионизатора воздуха своими руками

Настало время узнать, как сделать ионизатор воздуха. Начать стоит с первого ионизатора – можно смастерить с сыном как домашнего задание на уроке труда. В первую очередь соберите необходимые материалы для сборки, чтобы не отвлекаться в процесс на поиски нужных деталей и инструментов.

Собираем элементарный самодельный ионизатор воздуха для дома:

1. В пластиковых контейнерах с помощью иглы проделайте небольшие отверстия. Однако маленькой чуть заметной дырочки недостаточно, лучше с помощью вращения иглы создать заметное отверстие.
2. Возьмите тонкие проводники и распустите по одной жиле.
3. Через пластиковые контейнеры пропустите проводники, чтобы одна жила положительная «+», в другом контейнере – отрицательная «-».
4. Изолируйте жилы.
5. Соедините проводники вместе лишь после изоляции жил.
6. Подключите конструкцию к сети и наслаждайтесь.
7. При необходимости, соедините проводки с вилкой и потом подключайте самодельный ионизатор.

Наверняка найдется провод уже с вилкой от старой сломанной техники, к примеру. Если пришлось использовать вилку отдельно от проводков, разберите вилку. Когда вилка разобрана, увидите подписанные контакты. Остается только соединить провод к вилке и продолжить изготовление ионизатора. Но помните, что подобный ионизатор легко сломать, смастерите для него коробочку либо полку, уберите в недоступное место для детишек и домашних питомцев.

Следующий вариант ионизатора для авто чуть сложнее, к нему нужно подойти аккуратнее и сосредоточеннее. Для начала возьмите блок питания, оставшийся от старой техники, к примеру, от ПК. Предстоит аккуратно вытащить, точнее, выпаять, трансформатор. Чтобы получилось легче, нагрейте феррит с помощью зажигалки (не доверяйте работу детям!), потом иголочкой отделите половинки друг от друга, чтобы не рассыпались и не сломались. Старую обмотку отправляйте в утиль, использовать необходимо новую: первичную (14 оборотов) и вторичную (600 оборотов). Между обмоткой установите 2-3 слоя изоляции (канцелярский скотч), через каждые 100 оборотов, т.е. при вторичной обмотке не забудьте поставить 5-6 изоляционных слоев. Подключите таймер к трансформатору, соедините их с умножителем напряжения (соберите из диодов КЦ106 и конденсаторов до 10 кВт 3300 пФ). Теперь раздвиньте выходные проводники на умножителе напряжения до 2,5-3 см и подключите к сети – специфический запах озона подскажет о верности эксперимента.

Схема ионизатора воздуха

Тем, кто желает сделать ионизатор воздуха своими руками стоит разобраться с тем, как устроен принцип работы приспособления, а также с его конструкцией.

Что касается принципа действия, он довольно прост: устройство пропускает через себя воздух, при этом заряжая молекулы кислорода аэроионами. Вследствие данного процесс в доме происходит улучшение качества воздуха, тем самым ионизатор положительно влияет на организм.

Проходя через коронный электрический заряд, который появляется вследствие подачи напряжения на электроды, частицы превращаются в отрицательно заряженные. В свою очередь, молекулы кислорода, микроорганизмы и частицы в воздухе получают отрицательный заряд. Чтобы воздух в квартире шел через коронный разряд все время, ионизатор необходимо обеспечить вентилятором.

Есть модели приборов, которые имеют фильтр в виде положительно заряжено пластины из металла. Так, частицы, присутствующие в атмосфере, проходя через приспособление, получают отрицательный заряд, а при выходе из него остаются на положительно заряженной пластине. Подобный фильтр чаще всего изготавливают съемным, чтобы его было проще чистить от скопившейся грязи.

Если говорить о самодельных устройствах, люстра Чижевского может оказаться наиболее эффективным приспособлением, чем те или иные фирменные модели. Проблема в том, что производители не всегда изготавливают приспособление верно. Зачастую, ошибка состоит в том, что напряжение на электроде недостаточное, в итоге человек приобретает абсолютно бесполезную вещь.

Для наглядности, предлагаем ознакомиться с одним из вариантов схемы ионизатора воздуха.

Схема работы

Настройка схемы

Если говорить о настройке прибора, осуществляется это лишь в том случае, если в момент сборки использовались другие радиодетали. Когда схему собирают с использованием указанных элементов, необходимости в настройке нет. Так, понадобится лишь включить приспособление в сеть.

Изготавливаем сам ионизатор

Для изготовления самодельного ионизатора воздуха, а именно люстры Чижевского, оптимальным вариантом станет взять для основы металлический обруч для занятия спортом.

На обруче закрепляют несколько частей проволоки (диаметр 0,7 – 1 мм) таким образом, чтобы благодаря ним получился прямой угол. При этом, проволоки должны немного провисать, очерчивая часть шара. К перекрестиям, которые образовались за счет проволоки, припаивают булавку из стали величиной 3 – 4 см. Булавки в данном случае станут выполнять задачу игл, с которых будет стекать заряд, захватываемый молекулами кислорода.

Люстру нужно подвесить на трех отрезках проволоки, которые будут сходиться. При этом указанные отрезки должны образовывать ребра трехгранной пирамиды с равносторонним основанием.

Подвесы вверху крепятся к небольшому кольцу, которое подвешивается на потолке благодаря рыболовной леске. Также к данному кольцу подсоединяют кабель, по которому подают напряжение.

Схема подключения

Сборка ионизатора воздуха своими руками

Предлагаем рассмотреть, как изготовить ионизатор в домашних условиях поэтапно.

1. В стенках контейнеров от «Киндера» проделываются крупные отверстия иглой.
2. Провод распускается на жилы, которые нужно завести в отверстия таким образом: через один контейнер проходит жила с положительной полярностью, через другой – с отрицательной.
3. Жилы обматывают изолентой.
4. Изолированные жилы соединяются.
5. С другой стороны жилы подсоединяются к контактам вилки. 6.Желательно снабдить приспособление корпусом (можно использовать любой коробок из жесткого материала).

Рекомендации по изготовлению

На различных интернет-ресурсах опубликовано множество схем и руководств, как смастерить простой ионизатор из подручных средств. В действительности такие самодельные приборы не только могут нанести вред здоровью, но и несут прямую опасность поражения или ожога электрическим током. Мы же представим вашему вниманию схему одного из серийных аппаратов, проверенную в работе. Если вам удастся ее повторить, то вы точно получите ожидаемый эффект без всякой опасности при эксплуатации.

Итак, чтобы собрать ионизатор, надо подготовить следующие детали:

• металлический корпус, подойдет от блока питания компьютера;
• вентилятор (кулер для компьютера);
• трансформатор силовой — любой, на 220/18–20 В, повышающий – ТВС 90П4 либо ТВС 90ПЦ10. К последнему надо добавить 2 обмотки из провода ПЭВ-0.35 в количестве 25 витков каждая;
• плата из стеклотекстолита толщиной 2.5—3 мм;
• соединительные провода, крепеж.

Кроме того, следует приобрести комплект радиодеталей, их перечень можно составить по рисунку, где изображена схема ионизатора воздуха:

Предлагаем ряд советов по подбору радиодеталей и их аналогов:

транзисторы: вместо КТ315 (на схеме) можно взять другие такой же мощности, КТ816Б взаимозаменяемы с КТ646 (буква – любая); стабилитроны: Д815 меняется на подобный, чье стабилизационное напряжение равно 15 В. Стабилитрон VD4 – КС512А или Д815Д; вместо готовых диодных мостов применяются наборы из отдельных диодов

Важно, чтобы они были рассчитаны на напряжение 400 В и ток не меньше 0.5 А. Примечание. Остальные детали подлежат замене на общепринятые аналоги с такими же характеристиками

Остальные детали подлежат замене на общепринятые аналоги с такими же характеристиками

Примечание. Остальные детали подлежат замене на общепринятые аналоги с такими же характеристиками.

Предложенный ионизатор воздуха, сделанный своими руками, функционирует следующим образом. Начальные импульсы генерируются мультивибратором, собранным на маломощных транзисторах КТ315 (VT1,2). Частота этих импульсов регулируется в пределах диапазона 30—60 кГц с помощью резистора R7. После сгенерированные импульсы усиливаются транзисторами КТ816 (VT3,4) и подаются на обмотки I и II повышающего трансформатора Т2. С обмотки III снимается напряжение порядка 2.5 кВ и проходит через умножитель, увеличиваясь до 15 кВ, а оттуда – на рабочие электроды.

Ионизующие электроды делаются своими руками из многожильного медного провода. Для этого с него снимается изоляция, а жилы изгибаются во все стороны под углом 90° таким образом, чтобы получился «зонтик». Его надо установить на таком расстоянии от корпуса, чтобы добиться необходимого числа вырабатываемых ионов, для чего потребуется дополнительная настройка.

Примечание. В схеме роль предохранителя играет искровой разрядник (обозначен как SG1). Он срабатывает в случае превышения напряжения на обмотке трансформатора.

Для продувания воздуха сквозь электроды «зонтика» внутри корпуса на штатное место устанавливается кулер от компьютера. Его питание организуется от силового трансформатора и выпрямительного блока со стабилизацией (в соответствии со схемой). Если самодельный ионизатор собран верно и с применением рекомендуемых деталей, то он заработает сразу. Надо лишь подобрать расстояние между корпусом и рабочим электродом.

Как выбрать ионизатор для воды при покупке

При выборе ионизатора воды следует учитывать важные моменты, которые касаются:

• срока службы;
• срока гарантии;
• возможности бесплатного сервисного обслуживания прибора;
• репутации производителя;
• отзывов покупателей о понравившейся модели.

Разновидности обогащенной жидкости

Как в случае многих изобретений, существуют различные мнения о пользе ионизированной воды и ее воздействии на организм. Изготовители и распространители приборов настаивают на ее исключительных свойствах и рекомендуют использовать в быту. Особые лечебные свойства приписывают емкостям из серебра, они обогащают воду ионами этого драгоценного металла. В результате получается очень чистая и прозрачная жидкость.

Известным является тот факт, что серебро относится к группе тяжелых металлов

Почитатели серебряной воды хорошо об этом знают, поэтому акцентируют внимание на том, что концентрация ионов серебра не должна быть слишком высокой. Иначе такая вода принесет больше вреда, чем пользы

Воду разделяют на три категории по дозировке серебра:

1. Питьевая вода. Она содержит 30-40 мкг/л серебра. Ее следует употреблять для питья, приготовления различных блюд и напитков, домашнего консервирования. Подойдет такая серебряная жидкость и для бытовых целей, купания.
2. Вода с дозировкой драгоценного металла в 300-500 мкг/л. Она хорошо подходит для обработки семян перед проращиванием и посадкой. Ею благоприятно поливать цветы, мыть фрукты и овощи. Она способна дезинфицировать детские игрушки, посуду, любые поверхности, предметы домашнего обихода.
3. Концентрат. В этой разновидности жидкости дозировка серебра может составлять 10 тысяч мкг/л. Она предназначена исключительно для внешнего использования. Подойдет для выполаскивания горла или умывания по утрам, можно также проводить ею ингаляции.

Исследования

Если вы хотите что-то сделать самостоятельно, сначала проведите исследования при помощи Google. В нашем случае давайте разберёмся, что такое ионизатор, и на каком базовом принципе он работает. Ионизатор воздуха (или генератор отрицательных ионов, или люстра Чижевского) – это устройство, использующее высокое напряжение для ионизации (электрического заряда) молекул воздуха. Отрицательные ионы, или анионы – это частицы, имеющие один или несколько лишних электронов, из-за чего их общий заряд оказывается отрицательным.

Пока вроде просто. Ионизаторы используются для удаления частиц из воздуха путём придания им отрицательного заряда, после чего эти частицы притягиваются к положительно заряженной поверхности (стене/полу). В итоге частицы гораздо быстрее оседают, оставляя воздух чистым. Именно это нам и нужно – удалить пыль из воздуха, чтобы не вдыхать её.

Так что, поискав всего 5 минут, мы уже знаем, что нам нужно сделать систему с высоким напряжением, придающую отрицательный заряд частицам

Сначала это меня немного обескуражило, поскольку я раньше не делал системы с высоким напряжением, и если играться с подобными системами неосторожно, всё может закончиться плохо

Затем мы идём и ищем уже имеющиеся на рынке устройства, работающие на основе данной технологии. Я делаю это для того, чтобы понять, какого рода схемы люди использовали для создания подобных приборов. Если на рынке есть устройство с такой же технологией, учитесь на его основе.

Люди потратили на создание устройства много инженерных человеко-часов. Учитесь на их примере, чтобы сделать свою систему, которая по меньшей мере похожа на готовую, или учитесь на чужих ошибках и сделайте систему лучше.

Для подобных целей вам тоже лучше всего поможет Google. Я находил несколько подтверждений тому, что ионизаторы делали ещё в 1980-е. Если эта технология настолько стара, я могу посмотреть на описание того, как эти устройства разбираются. Ищем в Google «ioniser teardown», и находим кучу видео, на которых видно внутренности устройства. Рекомендую очень хорошие видео за авторством BigClive.

На основе этих роликов я понял, что высоковольтную систему можно сделать при помощи умножителя напряжения, и что это не так уж и сложно. Так что давайте перейдём к проектированию электроники.

Ионизатор воздуха своими руками: описание и схемы

Сделать ионизатор своими руками возможно, если использовать для этой цели, предложенные в интернете схемы и четко следовать всем инструкциям и рекомендациям. Однако для начала необходимо определиться с тем, какое именно устройство вы хотите получить в итоге и где именно вы планируете его использовать.

Схема для создания ионизатора воздуха своими руками

Конечно, сделать сложную и многофункциональную модель вряд ли удастся, но изготовление простого ионизатора для квартиры или машины вполне под силу каждому. Рассмотрим оба алгоритма изготовления вариантов, обращая внимания на возможные сложности и нюансы, которые обязательно нужно учитывать в процессе работы.

Схема ионизатора воздуха своими руками для домашнего использования

Для того чтобы сэкономить средства и не приобретать готовый ионизатор, его можно изготовить самостоятельно, воспользовавшись для этого следующими материалами:

• 2 пластиковых контейнера небольшого размера (для этой цели можно использовать упаковки из-под игрушек «Киндер-сюрприз»;
• вилка с двумя проводами, диаметром 0,5 мм;
• изоляционная лента;
• игла;
• ножницы.

Сборку можно проводить, используя и большее количество пластиковых контейнеров, но для первой попытки достаточно и двух.

Для сборки ионизатора воздуха своими руками можно использовать подручные детали или приобрести их в специализированном магазине

Для начала в каждом из контейнеров, при помощи иглы, необходимо проделать отверстия такого размера, чтобы в них проходил провод. После этого провода нужно раскрутить на жилы и продеть в отверстия таким образом, чтобы в одном контейнере оказались положительные, а в другом отрицательные жилы. После этого их необходимо заизолировать и соединить верхние провода.

Если вилка отделена от проводов, на этом этапе её необходимо присоединить. После этого необходимо подсоединить устройство к источнику питания, чтобы убедиться в его исправности. Для защиты конструкции, можно смастерить небольшую коробочку, которая придаст вашему прибору привлекательный внешний вид.

Как и в случае с покупным ионизатором, важно соблюдать технику безопасности в процессе использования, и строго ограничить доступ детей и животных к прибору

Для сборки продвинутого ионизатора воздуха необходимо понимать основы радиотехнических систем

Автомобильный ионизатор воздуха своими руками: инструкция для изготовления

Немного больше сложностей представляет собой самостоятельное изготовление ионизатора воздуха, предназначенного для использования в автомобиле. Для сборки такого устройства понадобится больше навыков и опыта, так что перед тем как приступить к сборке, стоит хорошо взвесить все аргументы в пользу такого решения.

Самой простой схемой сборки считается та, для которой используется генератор на микросхеме 555, которую иногда называют таймером. Это дешевая деталь, стоимость которой не более 15?20 рублей и продается практически в любом магазине радиодеталей. Для ионизатора она необходима, чтобы исполнять роль одноканального генератора. При этом настройка его рабочей частоты осуществляется путем подбора компонентов цепочки RC.

Чтобы сэкономить на покупке трансформатора, можно взять, например, тот который мог остаться от старого системного блока. В этом случае трансформатор аккуратно выпаивается из общей цепочки.

Ионизатор воздуха для автомобиля можно собрать самостоятельно, используя видео уроки из интернета

Далее необходимо заменить старую обмотку. Для этой цели можно использовать несколько слоев изоляционной ленты, которые нелишним будет обмотать сверху еще и 2?3 слоями канцелярского скотча.

После этого, согласно схеме, таймер необходимо подключить к трансформатору и присоединить умножитель напряжения, который собирается из конденсаторов и диодов КЦ 106. Затем проводки от умножителя раздвигаются на расстояние примерно 2?3 см друг от друга, после чего можно включить прибор в сеть. Появление характерного запаха озона в воздухе будет свидетельствовать об исправной работе устройства.

Ознакомившись со всеми характеристиками и возможностями приборов этого типа, не остается никаких сомнений в том, насколько положительное влияние на человека могут оказывать ионизаторы воздуха для дома. Цены на эти устройства бывают самыми разнообразными, так что каждый наверняка сможет подобрать для себя подходящий вариант, чтобы улучшить качество воздуха и восполнить недостаток ионов.

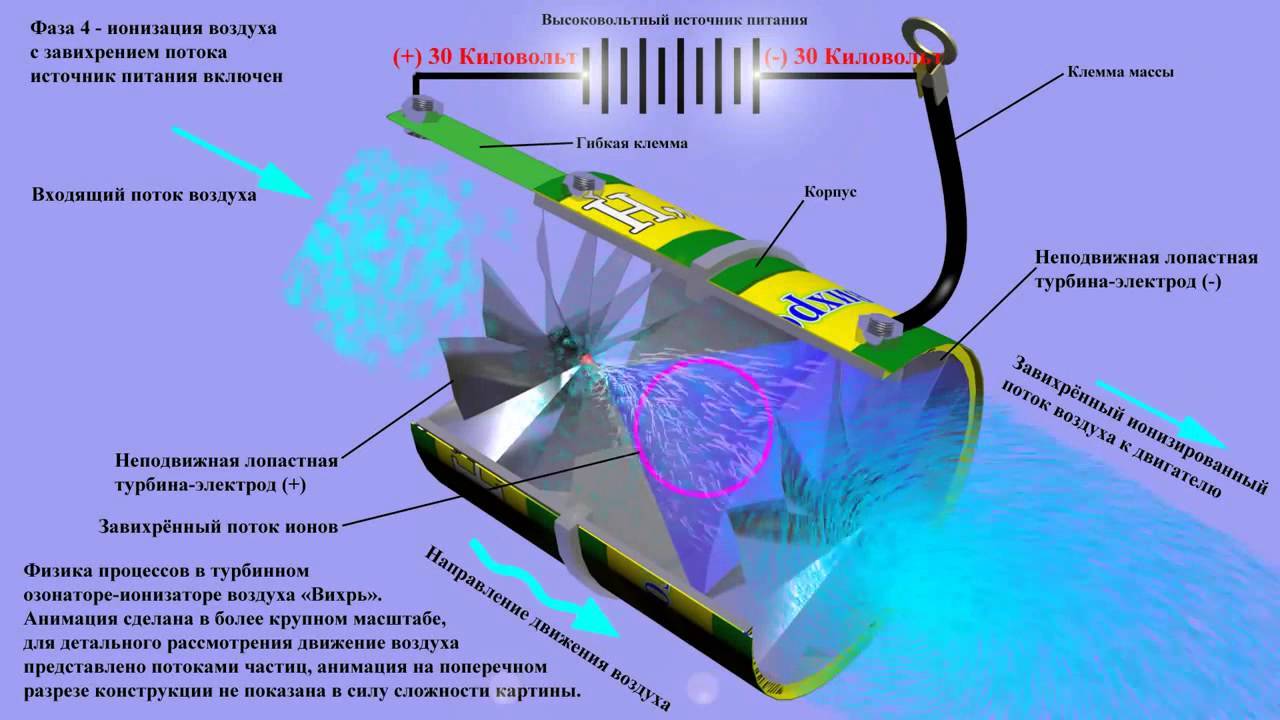

Ионизатор для двигателя внутреннего сгорания

Ионизаторы применяются не только для обработки воздуха в помещениях. Существуют модели, которые устанавливают на двигатель внутреннего сгорания авто. Удается отделять отрицательные молекулы топлива от положительных. Это способствует ускорению процесса сгорания и положительно влияет на динамику авто. Ниже представлена схема, по которой можно создать ионизатор для двигателя своими руками.

• R4-2k, R3-1.5k, R2-75k, R1-2k;
• C3-500мкФ*25Вольт, С2-47мкФ*25В, С110нФ;
• DD1-К561ЛН2;
• VT1-IRL3803, IRF3205;
• VD1.2-КД521А, КД103А;
• Т1-ТВС110П2;
• FU1-2А.

Умножитель построен на конденсаторах К73-13 и диодах КЦ106Г. Применяется строчный повышающий трансформатор от черно-белого телевизора. Чтобы его модернизировать, снимите первичные обмотки и этой же жилой намотайте 9 витков.

Транзистор сильно нагревается, поэтому устанавливайте его на охлаждающий радиатор.

Электроды, производящие ионизацию воздуха помещаются в трубку, которая крепится на входное отверстие воздушного фильтра автомобиля.

Озонатор промышленный

Если говорить о том, где используется промышленный озонатор воздуха и воды, то можно отметить несколько областей:

• обработка воды, что позволяет избавиться от различных нехороших веществ, которые могут там содержаться (бактерии, микробы);
• очистка растительных продуктов питания для выведения пестицидов и химикатов;
• также озонатор применяют в сфере разведения животных и рыбы для выведения различных веществ, которыми их кормят (антибиотики и гормоны);
• дезинфекция помещений, где содержатся животные и птица, чтобы предупредить их заболевания;
• приборы можно использовать для больших складских помещений, хранилищ продукции сельского хозяйства и т. д.;
• также можно проводить дезинфекцию перевязочного материала;
• с его помощью отлично получается уничтожать грызунов;
• этот прибор замечательно очищает и дезинфицирует места, где постоянно бывает большое количество людей, а особенно во время инфекционных заболеваний;
• также озонатор хорошо использовать для того, чтобы убрать вредное воздействие от материалов, которые применялись во время ремонта или строительства;
• также эти приборы популярны для очистки и дезинфекции автомобиля.

Таким образом, можно сказать, что озонатор воды и воздуха используют достаточно широко, в разных сферах.
