Как сделать насадку-штроборез на болгарку своими руками

Преимущества применения

Штробление стен — тяжелое, хлопотное занятие, которое отнимает много времени и сил. Ранее для такой работы использовали самые различные приспособления: долото и зубило, перфоратор, болгарку. Но намного удобнее и эффективнее использовать штроборез или насадку на болгарку для штробления.

Итак, применение специализированного инструмента имеет следующие преимущества:

В разы увеличивается скорость выполнения работы, а трудозатраты снижаются.
Можно использовать в паре со строительным пылесосом.
Увеличивается безопасность труда.
Легко регулировать ширину и глубину канавки.
Канавки получаются ровными, без сколов и перепадов.

Нюансы штробления болгаркой

Штробить стену невозможно без пыли. Кроме того, болгарка в классическом виде не позволяет контролировать глубину паза. Так можно повредить арматуру несущей стены. Для этого и используется специальная насадка. Шайбами между дисками изменяет ширину канавки под проводку или трубу. Через патрубок подсоединяется шланг пылесоса, рукоятка сверху позволяет точнее выдерживать направления резания.

Следует учитывать, что болгарка не предназначена для длительной непрерывной работы, поэтому через каждые 15-20 минут нужно делать перерывы для охлаждения электродвигателя и редуктора. Остальные приемы работы такие же, как и с заводским штроборезом. Самодельная конструкция может оказаться недостаточно точно выполнена и оцентрована. При сильных нагрузках присутствующее биение может оказаться опасным.

Штроборез своими руками — за и против

При желании сделать самостоятельно подобного рода инструмент, необходимо достаточное количество времени, определенные знания и умения, а также инструкция для изготовления. Прежде чем начать работу, взвесьте все факторы и соберите отзывы людей, кто ранее сталкивался с вопросом изготовления такого прибора.

Как сделать штроборез своими руками?

В зависимости от того, какой вид прибора нужно сделать, потребуется определенный набор инструментов и материалов, которые будут использоваться для изготовления этого устройства. Как показывает практика, ручные штроборезы обычно делают с помощью болгарки и арматурной трубы. Это наиболее простой и результативный вариант изготовления. Однако существуют и другие способы, позволяющие самостоятельно сделать штроборез.

Штроборез своими руками из арматуры

Чтобы самостоятельно изготовить штроборез, потребуется набор определенных инструментов и материалов:

кусок водопроводной трубы из металла (около 1 м в длину);
болгарка;
аппарат для сварки;
кувалда;
тиски или наковальня.

Для начала нужно отрезать с помощью болгарки кусок металлической трубы, примерный размер которой должен быть равен 80 см. Один конец трубы требуется согнуть под углом в 90°. Из отрезка металлической пластины нужно сделать скобу в форме U, основная функция которой — выполнение роли резца. Основание будущего резца необходимо заточить, приварить к прямому отрезку металлической трубы. Процесс заточки можно сделать при помощи болгарки. Оставшийся кусочек трубы послужит в роли рукоятки, его необходимо приварить к основанию будущего инструмента в том месте, где его край находится под углом. После этого прибор полностью готов к эксплуатации.

Штроборез из болгарки

При отсутствии желания делать ручной тип прибора, можно соорудить штроборез с электромотором своими руками, переделав болгарку. Как утверждают многие строители, по качеству такой прибор не хуже, чем готовый, приобретенный в магазине, а вот стоимость его будет значительно меньше. Для изготовления устройства понадобятся такие инструменты и материалы:

болгарка;
два алмазных диска;
гайка необходимых габаритов;
материал для кожуха;
механизм с пылесоса.

Для начала потребуется прикрутить к болгарке два алмазных диска. Один будет цепляться стандартным способом, а второй нужно расположить рядом, закрепив при помощи подобранной по размерам гайки. На ней должно размещаться дополнительное кольцо, которое послужит для лучшего закрепления. Именно данная гайка поможет удержать второй алмазный диск на самодельном штроборезе с электромотором.

Для более комфортабельной работы с подобного рода инструментом, требуется прикрепить к нему кожух для защиты строителя в процессе работы от пыли. Он будет направлять пыль в противоположную сторону. Не стоит забывать о моментальной уборке пыли, которой будет достаточно много после работы со штроборезом. В связи с этим к прибору понадобится прикрепить механизм с пылесоса.

Так как вращение алмазного диска происходит назад, то и пылесосный механизм, который предназначен собирать пыль, нужно расположить сзади кожуха. Трубку можно приделать при помощи хомутов, а потом согнуть. Благодаря этому, она не будет мешать диску при работе вращении.

Мини-пылесос нужно прицепить так, чтобы он не мешал держать и работать с самодельным агрегатом. Для запуска данного механического шедевра необходимо будет использовать пару розеток или же тройник.

Создав своими руками такой строительный прибор, вы сможете отлично сэкономить свой бюджет, а также время, потраченное на обработку газобетона. А вот результат превзойдет все ожидания — будет обеспечено равномерное углубление и легкая работа с инструментом.

При отсутствии возможностей изготовления инструмента в домашних условиях, можно использовать перфоратор для штробления. Однако, следует учитывать, что он применяется исключительно для грубой обработки.

Конструктивные особенности

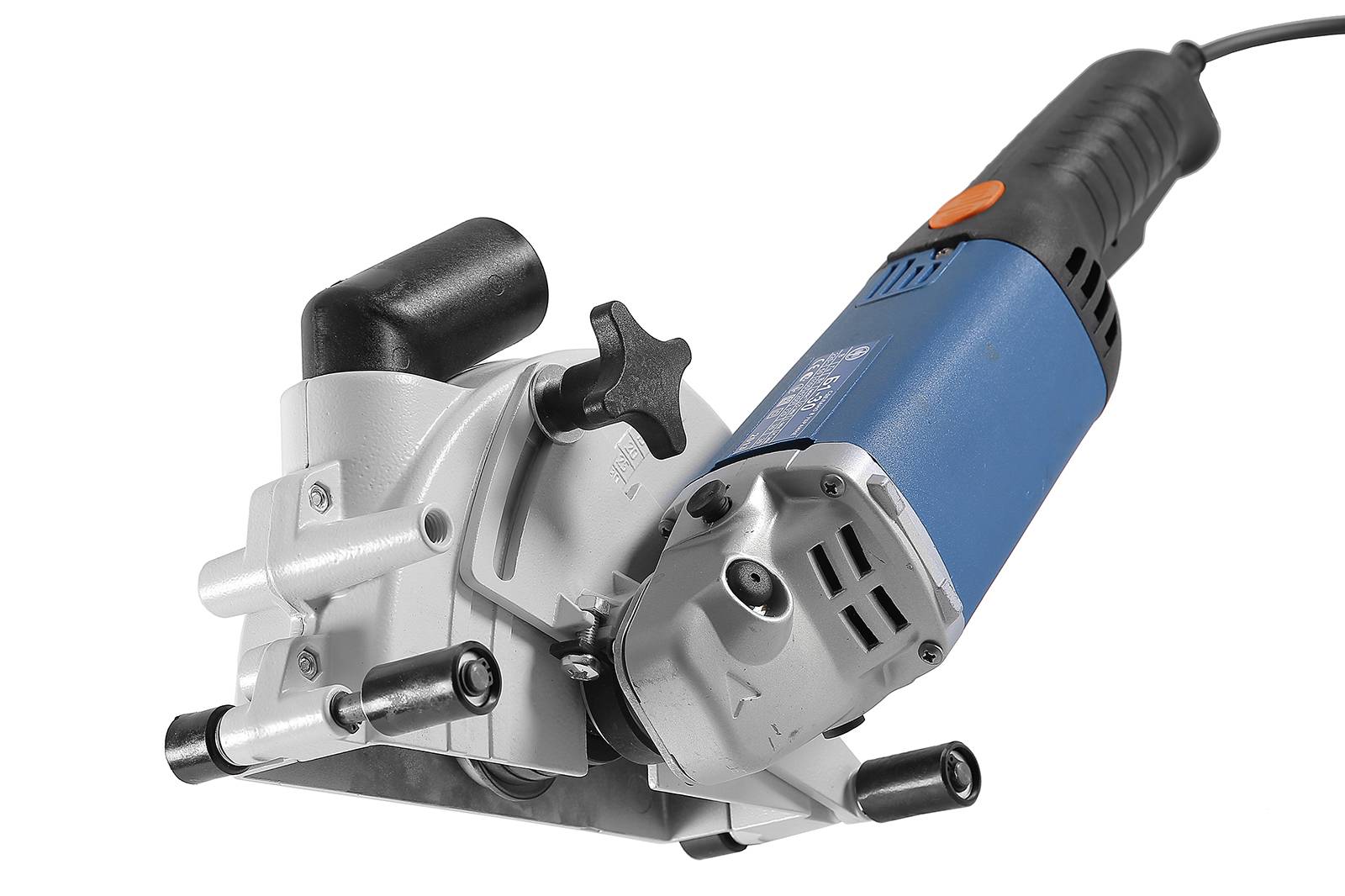

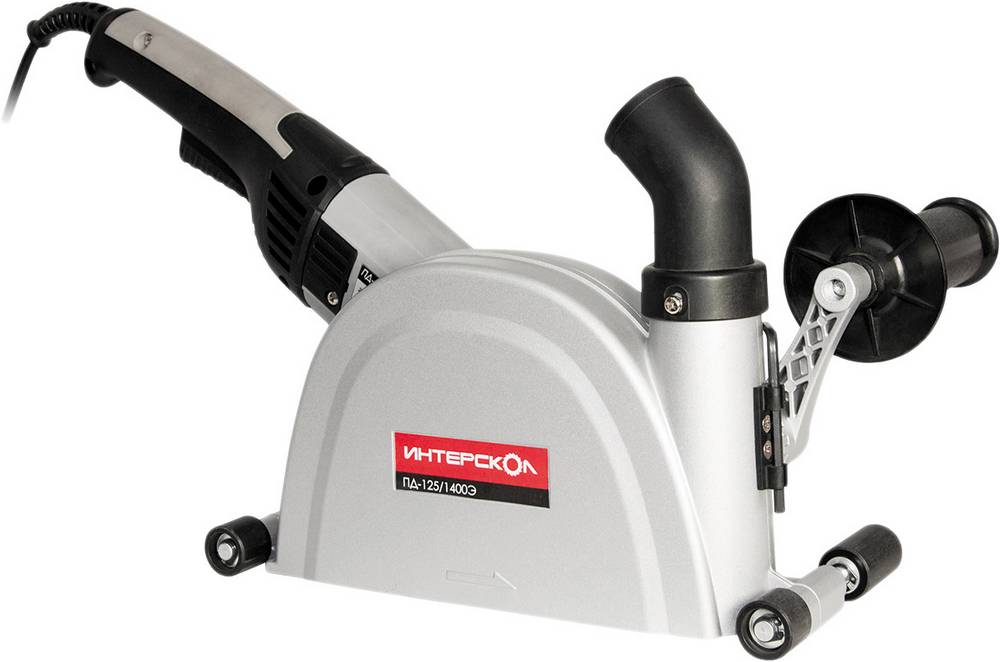

Насадка на болгарку штроборез заводского производства имеет схожее строение в независимости от фирмы-изготовителя:

Защитный кожух. Предотвращает вылет частиц обрабатываемого материала, тем самым уменьшая риск получения травмы оператором инструмента
Выходной патрубок. Через него выбрасывается основная часть строительной пыли
Отверстие для рукоятки. Во время установки на угловую шлифовальную машинку с неё снимается ручка. После её закрепления рукоятка устанавливается в крепежное гнездо
Контактный башмак, ходовые колеса, направляющие. Элементы установлены снизу. Они непосредственно соприкасаются с обрабатываемой поверхностью, помогают держать направление пиления, ограничивают глубину врезки
Винт для регулировки глубины пропила. Рядом нанесена шкала для удобства настройки инструмента перед работой
Узел крепления к болгарке. С его помощью насадка надёжно фиксируется
Отрезные круги с алмазной обработкой. Подбираются исходя из рабочего диаметра насадки, а также материала основания. По типу обрабатываемого материала отрезные круги подразделяются на три категории: для кирпича; слабого бетона и цементного раствора заводского производства; бетона повышенной прочности

Качественные круги проверенных временем фирм Bosch, Hitachi могут вырезать до 1000 метров штробы.

В комплекте с насадкой идут проставочные кольца. Они устанавливаются между пильными дисками. Такая конструкция регулирует ширину пропила.

Применимость штроборезов для работы с разными материалами

Штроборез предназначен для работы с разными материалами, из которых изготавливаются стены: гипс, камень, бетон, кирпич, пенобетон, газобетон, железобетон. Единственным условием, которое может создать неудобства, является необходимость выбивания середины между двумя прорезанными бороздами. Но при наличии перфоратора, эта проблема легко решается.

Не допускается применение штробореза при работе с деревом, потому что от трения, создаваемого между дисками и деревянной поверхностью, последняя будет обугливаться от создаваемой высокой температуры. Кроме того, устройство электропроводки на деревянных стенах по правилам безопасности может быть только открытого типа.

Иногда возникает необходимость пробития штробы при наличии керамической плитки

Преимущества применения

Итак, применение специализированного инструмента имеет следующие преимущества:

В разы увеличивается скорость выполнения работы, а трудозатраты снижаются.
Можно использовать в паре со строительным пылесосом.
Увеличивается безопасность труда.
Легко регулировать ширину и глубину канавки.
Канавки получаются ровными, без сколов и перепадов.

Штроборез из болгарки своими руками

Итак, для изготовления самодельного штробореза из болгарки понадобятся:

Дополнительная гайка на болгарку, которая позволит закрепить на крепёжном валу два диска

Очень важно чтобы диски располагались друг напротив друга максимально ровно, в противном случае, работать самодельным штроборезом будет опасно;
Отвод для канализационной трубы, который нужно буде закрепить при помощи хомута внизу болгарки. Именно в отвод будет попадать вся пыль от резки штроб, после чего вытягиваться пылесосом;
Два одинаковых алмазных диска по бетону, которые по размерам подходили бы на болгарку.

Сборка штробореза состоит из нескольких этапов. Сначала потребуется закрепить на штоке болгарки первый диск, притянув его для этих целей гайкой.

Затем производится установка второго диска по бетону, который также притягивается гайкой

Во время установки дисков обращайте внимание на то, в какую сторону они будут вращаться

Внимание! Если длины штока болгарки недостаточно для установки двух дисков, то от изготовления штробореза лучше отказаться. В противном случае, его конструкция будет представлять большую опасность

Можно решить проблему установкой гаек меньшей толщины или нескольких, подогнав их под нужный размер.

Канализационный отвод, который будет служить для вытягивания пыли, устанавливается снизу болгарки. Перед установкой в нем нужно сделать небольшой пропил, по ширине двух дисков. Таким образом, чтобы пыль, прямиком попадала в отвод, а уже затем, беспрепятственно уходила в работающий пылесос.

Штроборез из болгарки своими руками

к использованию именно болгарки

Однако особенности конструкции таковы, что её использование приводит к образованию большого количества пыли. Однако если вы знаете ценник на штроборез, то для создания каналов для прокладки кабеля или труб вы, скорее всего, сделаете выбор в пользу изготовления инструмента своими руками.

В штроборезах, которые предлагаются в магазинах, в составе конструкции имеются два диска. На болгарку установка такого механизма обойдётся достаточно дорого. Закрепление первого диска происходит как обычно. Для того чтобы закрепить ещё один, потребуется вторая гайка с дополнительным кольцом. Оно используется для фиксации второго диска.

При помощи второй гайки происходит закрепление второго диска, который лежит на первой родной гайке инструмента. Работать переделанной под штроборез болгаркой можно только с установленным на неё предохранительным кожухом. В этом случае при работе возникающая пыль будет направляться в сторону от вас.

Особенности использования самодельного штробореза

Для этого трубка загибается, после чего скрепляется хомутами, чтобы она не создавала препятствий для вращения дисков. К штроборезу мотор пылесоса домашний мастер может закрепить своими руками. Делать это нужно таким образом, чтобы, держа инструмент в руках, не возникало никаких проблем.

Возможность для использования самодельного штробореза будет лишь в том случае, если в комнате, в которой проводятся работы, имеются две розетки. Используя болгарку как штроборез, можно заметно снизить затраты времени на выполнение работы. Вам будет обеспечены условия для создания ровной штробы. В созданную канавку вы без проблем сможете уложить кабель тёплого пола или электропровод.

Если в квартире проводятся электромонтажные работы, то будет вполне достаточно небольшого штробореза. С его помощью владелец с минимальными затратами сил и времени может создать канавку шириной до 30 мм. Если стоит задача проложить трубы водопровода, то необходимо использовать более габаритные приборы.

С их помощью можно создать штробу, в которой можно спокойно расположить трубы диаметром до 50 мм. Если для выполнения монтажных работ необходима канавка больших размеров, то в этом случае следует выполнять два и более параллельных резов.

При выполнении ремонтных работ в квартире часто возникает необходимость в создании штробы для прокладки проводки или для укладки труб водопровода. Для выполнения этой работы необходим штроборез.

Однако этот инструмент достаточно дорогой и не каждому по карману. Но решение есть. Для выполнения штробления в стенах можно использовать обычную болгарку, переделанную под штроборез.

Работа эта несложная и не отнимает много времени. Совершив определённые манипуляции, вы можете получить подходящий для штробления инструмент, которым при минимальных затратах времени и сил вы сможете создать канавки в стенах для укладки инженерных коммуникаций.

Самые простые штроборезы

Наиболее примитивной является конструкция бороздореза по газобетону. Материал настолько податлив, что его можно обрабатывать как сливочное масло или пластилин.

Поэтому электроинструмент не понадобится, все борозды для пеноблоков нарезаются руками, без пыли и лишнего мусора. Разумеется, и такое приспособление можно изготовить самостоятельно.

https://postroika.biz/15308-shtroborez-iz-bolgarki-svoimi-rukami.html
http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/bolgarki/shtroborez-nasadka-na-bolgarku.html
https://prorab.guru/insrtrument/kak-sdelat-shtroborez-svoimi-rukami.html
https://derevyannie-doma.com/instruktsii/shtroborez-nasadka-na-bolgarku-dlya-shtrobleniya-kak-sdelat-svoimi-rukami.html
http://obinstrumente.ru/elektroinstrument/shtroborez-svoimi-rukami.html

Как штробить без пыли?

Незаменимой деталью штробореза, сделанного, как насадка на болгарку, является защитный кожух. Он предотвращает пользователя от образующихся остатков обрабатываемого материала. Для штробления стен кожух должен обладать к тому же пылесосом для отвода пыли. Механизм с фильтром для улавливания пыли не подойдет, так как при резке камня возникает много остатков, которые быстро загрязнят фильтрующий элемент. Эффективность такого пылесоса, конечно, снизится в разы.

При маленьких объемах работ, когда пользование штроборезом обойдется без пыли, можно изготовить кожух из остатков фанеры или ламината. В таком случае насадка для болгарки не имеет возможности изменять глубину штраба. Деревянная основа фанеры предполагает легкое скольжение по поверхности из бетона. Таким образом, наличие колесиков для перемещения исключается.

Многих интересует вопрос, как сделать штроборез с хорошим кожухом, позволяющим изменять каналы и имеющим патрубок для отведения частиц пыли.

Штроборез из болгарки своими руками

Штроборез довольно редкий инструмент, который есть далеко не у всех, а вот болгарка есть практически у каждого домашнего мастера. Как уже отмечалось, конструктивно, эти инструменты имеют много общего, поэтому для домашнего использования можно легко изготовить штроборез из болгарки своими руками.

Для начала следует заметить, что для штробления можно применять болгарку и без переделок, однако это будет неудобно, пыльно и малоэффективно. Штроборез в этом плане несравненно удобней, но он стоит дорого. Переделка не потребует особых материальных и временных затрат.

Начинать следует с главного различия — у штробореза два диска, а у болгарки один. Необходимо заказать или выточить самостоятельно гайку с дополнительным кольцом для закрепления второго диска. Первый диск будет закрепляться обычным способом, а второй непосредственно на эту гайку. Лучше всего сделать несколько гаек различной толщины, чтобы была возможность регулировать ширину штробы

Необходимо обратить внимание на длину вала, ее должно хватать для монтажа двух дисков. Возможно потребуется приобретение или изготовление удлиненного вала

О том как сделать кожух для подключения пылесоса читайте здесь.

Вторым этапом изготавливается ограничитель глубины штробления. С ним работать гораздо удобней и легче. Следует также изготовить опорную плоскость, чтобы болгарку с насадкой можно было перемещать вдоль штробы.

На последнем этапе изготавливается самодельный защитный кожух. Кстати, ограничитель глубины можно совместить с защитным кожухом, что очень удобно и значительно упрощает всю конструкцию. В кожухе необходимо предусмотреть вытяжной патрубок для подключения пылесоса, иначе в закрытом помещении будет практически невозможно работать из-за высокой концентрации пыли. Без защитного кожуха работать категорически нельзя — чрезвычайно велика вероятность травмы, вплоть до летального исхода.

Для переделки подойдет болгарка мощностью не менее 1500 Вт.

Как предотвратить распространение пыли

Решив сделать ремонт своими силами, важно позаботиться о том, чтобы пыль не попадала в другие помещения. Самым доступным способом можно назвать обильное смачивание рабочей поверхности водой

Возможно использование домашнего пылесоса для улавливания мелкой пыли

Возможно использование домашнего пылесоса для улавливания мелкой пыли.

Следующие шаги помогут уменьшить распространение пыли:

Защита полов. Их закрывают строительной пленкой. Когда работы по устройству штробов будут завершены, ее можно аккуратно свернуть и вынести из помещения.
Перед началом работ необходимо закрыть вход в помещение, в котором будут ремонтные работы. Проем можно защитить специальной промышленной шторой либо завесить влажной тканью.
Перед входом нужно положить влажную тряпку, тогда грязь не будет распространяться по помещению.

После ремонта нужно сделать уборку. После того как штробы будут полностью сделаны, их следует очистить. Пыль можно смести веником, а после этого пройти по каналам пылесосом. Перед укладкой электрического провода канал грунтуют. Затем в его помещают кабель и тщательного закрепляют. Поверхность заделывают гипсом или штукатуркой.

Штроборез отличается от болгарки тем, что резка материала осуществляется 2 алмазными кругами. Они изолируются кожухом, перекрывающим место контакта с поверхностью. Увеличение или уменьшение степени перекрытия дает возможность делать борозды разной глубины.

Всасывающая труба промышленного пылесоса может быть установлена в специальный отвод, который сделан в кожухе. В результате срезы и дно канала получаются ровными. Электрический кабель не будет поврежден при укладке.

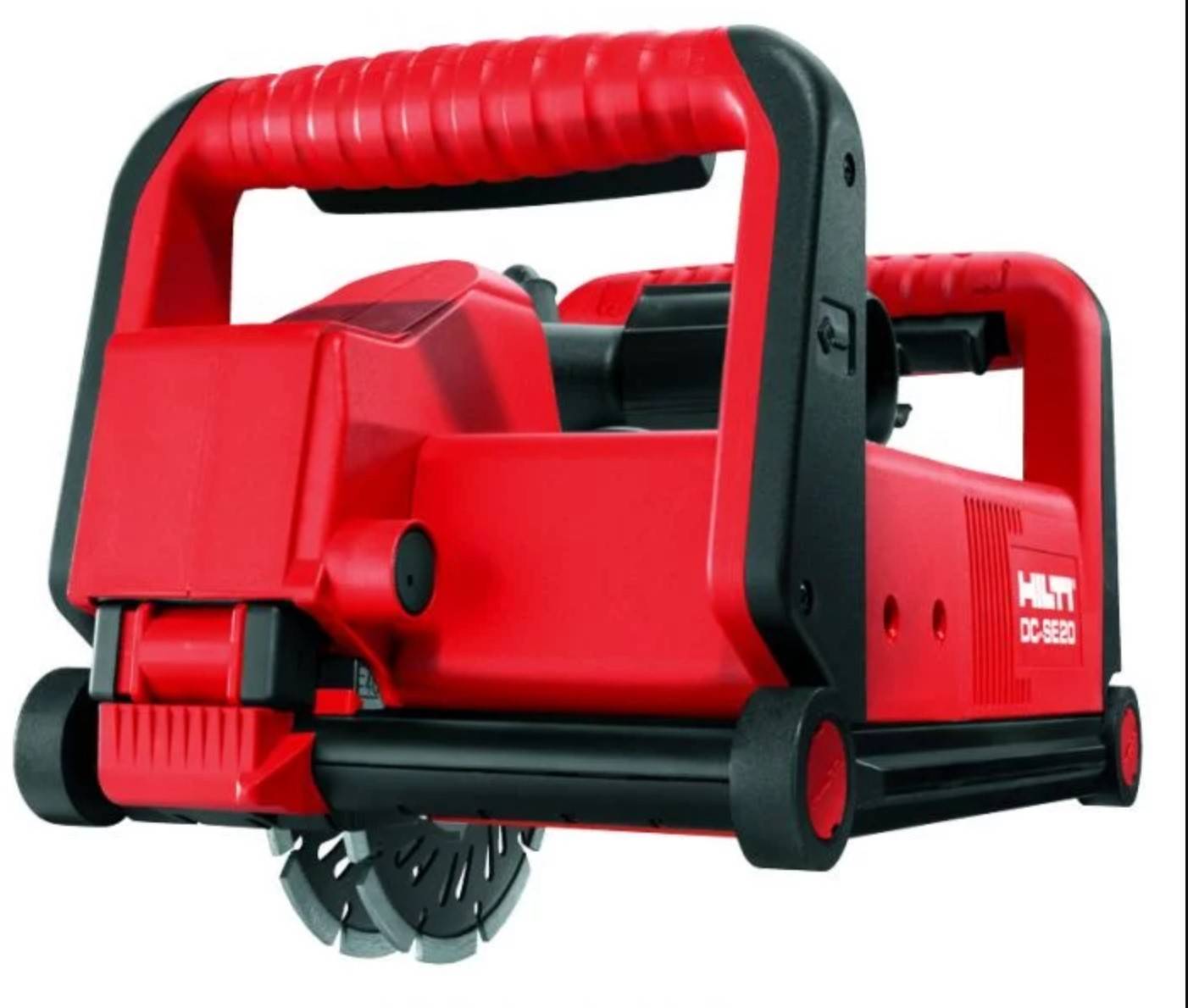

Устройство и особенности штробореза

По внешнему виду и функциональности штроборез напоминает болгарку с двумя дисками. Это на самом деле так, ведь именно УШМ была взята за основу данного инструмента. Главное отличие состоит в том, что в штроборезе находится целых два диска, а очень большая мощность инструмента позволяет очень быстро и с минимальными усилиями выпиливать большие площади стен из любого материала — от кирпича до бетона. Принцип работы устройства такой же, как у болгарки, отрезные диски высверливают стены на нужную глубину, но есть и существенные различия.

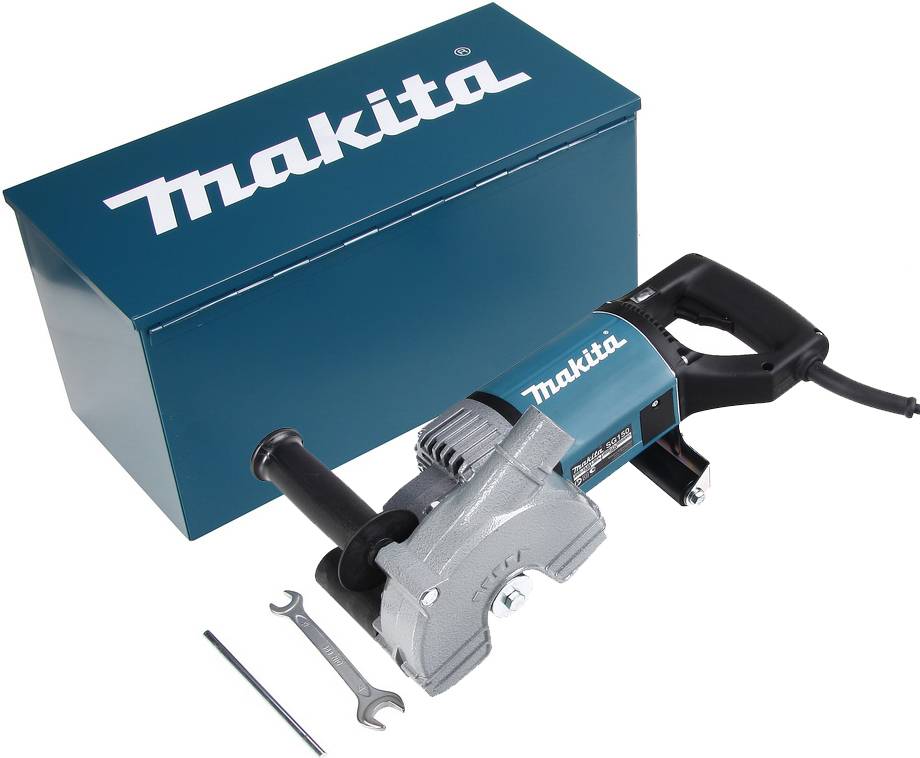

Рассмотрим комплектацию штробореза:

Режущая насадка расположена строго перпендикулярно платформе.
Платформа, или подошва, штробореза позволяет упирать ее на прорезаемую поверхность облегчая работу.
При помощи регулировки подошвы можно выставлять необходимую глубину штробы.
Обязательное оснащение инструмента пылесосом.
Два отрезных диска, при регулировке которых можно настраивать нужное расстояние между канавками.

Так как штроборез является профессиональным инструментом узкой направленности, то у него есть недостатки:

Высокая стоимость. Качественный электроинструмент дорого стоит, и окупается только в тех случаях, когда мастер постоянно работает с инструментом. В случае разового применения приобретать его нет смысла.
Узкий перечень выполняемых работ — Резать плитку или металл не получится по причине наличия двух дисков вместо одного.

Владельцам частных домов полезно знать, как выбрать циркуляционный насос для системы отопления.

Немного о штроблении

Штроба (реже упоминается термин «борозда») представляет собой две параллельные канавки, ширина и высота стен которых определяют возможности монтажа в ней коммуникаций. Для выполнения штроб требуются следующие размеры паза:

Ширина от 3 до 50 мм (первый вариант предусматривает укладку в штробе только силовых и слаботочных кабелей, второй – для монтажа труб системы отопления);
Глубина паза – не менее его ширины, но лучше с небольшим запасом в 5…10 мм;
Дно штробы – ровное, без выступов.

Иногда приходится штробить и наклонные пазы. Для косой штробы все указанные размеры обычно увеличиваются на 10…12%. Штроба должна быть максимально ровной, поскольку любой уклон паза автоматически увеличит длину кабеля или трубы. Расстояние от оси паза до смежных конструкций потолков, проёмов и т. д. – должно быть не менее 150 мм, а до элементов газопровода – не менее 400 мм.

Значение имеет также и материал стен. Поскольку получение паза происходит с удалением материала из-под диска инструмента, то вся пыль и обломки камней попадают в работающего. Даже при выполнении подобных работ в стенах из пено- или газобетона необходимость в пылеулавливании весьма актуальна, поскольку мелкодисперсная пыль будет находиться в воздухе длительное время.

В профессиональном штроборезе все эти проблемы решаются подсоединением к инструменту пылесоса с циклонным фильтром. Обычные сетчатые забьются продуктами штробления за несколько секунд непрерывной работы штробореза.

Второе существенное отличие штробления специализированным инструментом – наличие передвижной рамы с колёсиками, управляя которой, можно существенно снизить нагрузку на руки работающего. Однодисковая штроборез-насадка на болгарку кардинально проблему не решает, поскольку глубина штробы никак не ограничивается, а ручное удаление перемычки весьма трудоёмко, и не обеспечивает хорошее качество дна полученного паза. Кроме того, при втором проходе непросто будет добиться параллельности стенок штробы.

Монтаж штробореза

При наличии новой гайки остается лишь собрать самодельный бороздодел следующим образом:

монтируем первый круг на вал;
устанавливаем втулку, которая была изготовлена вместе с гайкой;
сверху укладываем второй режущий диск;
сквозь него продеваем модернизированную гайку и закручиваем ее до упора; в результате крепежный элемент фиксирует первый диск и не дает соскочить с вала второму.

На последнем этапе устанавливается защитный кожух, к патрубку которого подключается шланг пылесоса.

Как правильно эксплуатировать штроборез ручной по газобетону

После сборки следует проверить работоспособность устройства на предварительно размеченном участке резания и обучиться навыкам работы. Последовательность действий:

Соберите на валу диски со втулкой и зажмите их гайкой.
Установите необходимую глубину паза и включите узел аспирации.
Нажмите на кнопку включения после подключения к сети.
Коснитесь размеченной поверхности и выполняйте штробление.

Следует передвигать устройство после погружения дисков на нужный уровень

Важно контролировать нагрев двигателя и периодически останавливать мотор для охлаждения

Регулировка глубины пропила

Практически во всех моделях насадок – штроборезов на болгарку промышленного изготовления используются роликовые направляющие с качающейся подошвой.

Такую систему несложно изготовить собственными руками.

Выглядит система регулировки глубины пропила, как рамка, передний край которой закреплен на кожухе с помощью шарнира, а противоположная сторона зафиксирована креплением болт-гайка.

При вращении барашка или головки болта задняя планка с роликами отклоняется, что позволяет достаточно точно отрегулировать глубину захода диска насадки штробореза.

Предназначение штробореза

Одним из таких инструментов, который незаменим при ремонте квартиры, является штроборез. О его основном назначении понятно из названия. Он используется для прокладки труб или создания специальных каналов на поверхностях из различных материалов. В созданные каналы потом закладываются коммуникационные сети.

Используя этот инструмент, можно с минимальными затратами времени и не прилагая больших физических усилий создавать канавки самой разной глубины и ширины.

Когда у мастера возникает необходимость в создания в стене канавки для труб, то чаще всего он применяет не штроборез, а совсем другой инструмент.

Многие специалисты используют отбойный молоток и зубило.
Некоторые прибегают к перфоратору.
Немало таких, кто для создания штробы использует болгарку.

Однако применение неподходящего инструмента приводит к тому, что выполнение этой работы отнимает немало времени и физической силы. Кроме того, во время работы возникает большое количество пыли. Чтобы избежать всего этого, необходимо использовать специальный инструмент — штроборез.

Как переделать болгарку в штроборез

Преимущества применения

Нюансы штробления болгаркой
