Садовый измельчитель своими руками

Особенности правильной эксплуатации самодельных агрегатов

Существует еще очень много вариантов, как сделать измельчитель для веток в домашних условиях, но все зависит от имеющихся в распоряжении деталей, инструментов, а также особенностей применения изделий. Вышеописанные инструкции дают понять, что изготовление самодельного устройства не требует больших затрат, и поэтому если не желаете тратиться на покупки не дешевых инструментов, то сделать их можно самостоятельно, уделив несколько часов или дней свободного времени. После того, как конструкция будет готова, перед ее испытанием и применением рекомендуем ознакомиться со следующими тонкостями эксплуатации:

Работы проводить обязательно в защитных очках. Ведь не исключается вылет осколков из подающего бункера, которые могут привести к серьезным травмам. Используйте также перчатки, специальную обувь, наушники и головной убор. Если в подающем бункере застряла ветка, то не пытайтесь ее достать рукой или подтолкнуть. Для таких случаев следует подготовить специальную палку с разветвлением на конце, которой можно толкать застрявшие ветки, траву и листья. Не пытайтесь забросить в измельчитель ветку большого диаметра. Кроме того, что это опасно, так вы еще и быстро выведете из строя машину. Если двигателю не хватит мощности раздробить древесину, то она застрянет внутри, и заклинит вал. Мотор от перегрева может сгореть

От больших по диаметру бревен также быстро изнашиваются ножи, поэтому очень важно определиться с диаметром измельчаемых веток, и перед их дроблением, провести сортировку. Категорически противопоказано бросать в шредер камни, стекло и металл

Кроме того, что они могут заклинить двигатель, так еще и несут опасность для жизни человека

Категорически противопоказано бросать в шредер камни, стекло и металл. Кроме того, что они могут заклинить двигатель, так еще и несут опасность для жизни человека

Мелкие частицы могут вылететь из подающего бункера, и попасть в человека, нанося ему увечья. В случае заклинивания вала, необходимо немедленно отключить электродвигатель от сети, а бензиновый мотор заглушить. Последующий запуск разрешен в том случае, когда будет устранена причина заклинивания.

Подводя итог, надо отметить еще один очень важный момент — необходимость регулярного проведения обслуживания. В частности, следует периодически проверять качество заточки режущих ножей. При их притуплении повышается нагрузка на двигатель, что приводит к быстрому перегреву, и выходу его из строя.

Обязательно нужно регулярно проверять качество креплений, так как от вибраций не исключено раскручивание болтов или гаек, что может привести к травматическим последствиям для человека. Используя выше предложенные идеи и собственные задумки, не составит большого труда сделать качественный и высокоэффективный садовый измельчитель в домашних условиях.

Публикации по теме

Делаем роликовые ножницы самостоятельно из подшипников

Делаем из шуруповерта ледобур простая инструкция

Изготовление самодельных тисков или как сделать зажимной инструмент в домашних условиях

Изготовление токарного станка из дрели самостоятельно

Устройство садового измельчителя – определим важнейшие детали агрегата

Дробление материала в садовом измельчителе осуществляется при помощи ножей. В готовых моделях нож чаще всего представляет собой металлический диск с 2-3 режущими поверхностями. Большой объем работы быстро приводит зубья в негодность и их приходится периодически подтачивать – согласитесь, это не слишком удобно, кроме того, отнимает у вас время. Если вы решили сделать измельчитель садовый своими руками, то можете не повторять эти конструкционные недостатки, а собрать надежный, высокопроизводительный и, главное, долговечный нож.

Мы предлагаем использовать для этого дисковые пилы с твердосплавными насадками. Понадобится не один диск, а несколько, чтобы набрать из них систему – пакет. В готовых садовых измельчителях нож, как правило, имеет толщину 3 см, мы же можем набрать пакет любой толщины – все будет зависеть от количества приобретенных пил. В среднем, для качественного ножа толщиной 6-10см понадобится 15-25 штук. Каждый диск имеет множество зубьев, изначально предназначенных для того, чтобы пилить твердую древесину. Поэтому травяные стебли, листья и ветки для них будут все равно, что семечки. В крайнем случае, если зубья на пиле затупятся, ничто не помешает вам пойти в ближайший магазин инструментов и приобрести ей замену.

Дисковые пилы можно с успехом использовать в качестве ножей для измельчителя

Однако, нож – это еще не все. Для того, чтобы привести его в движение нам понадобится двигатель. Для быстрого измельчения веток в небольших объемах проще использовать электродвигатель. Его использование может показаться несколько неудобным из-за кабеля и необходимости подключаться к розетке, зато работает он практически бесшумно и не выделяет выхлопные газы. Мотоблок обладает большей мощностью, поэтому идеально подойдет для тех случаев, когда требуется дробить грубый материал часто и долго.

Виды агрегатов

Наиболее простым выходом из этой ситуации является измельчить их в щепу, а уже ее использовать по своему усмотрению. Например, использовать для компоста, замульчировать почву и т. п. Для переработки веток в щепу понадобится садовый измельчитель. На сегодняшний день производители предлагают множество моделей такого необходимого в хозяйстве инструмента, но их объединяет общий недостаток — высокая цена.

Можно изготовить измельчитель веток садовый электрический своими руками. Главным элементом любого садового измельчителя является рабочий механизм, непосредственно измельчающий ветки в щепу. Кстати, их классифицируют по конструкции этого механизма. Чтобы изготовить измельчитель веток своими руками, лучше всего выбрать один из двух вариантов исполнения механизма измельчения: с дисковым измельчителем или с режущим механизмом из циркуляционной пилы.

Главным недостатком, является периодическая необходимость заточки режущих ножей. Без этого эффективность работы резко снижается и возрастает расход электроэнергии или топлива (в зависимости от типа привода).

Ножи изготавливаются из прочной, крепкой стали, поэтому их заточка довольно непростая задача. Возможно, придется обращаться за помощью к мастеру. В дробилках второго типа в подаваемую древесину буквально вгрызается механизм из нескольких десятков циркуляционных пил. По сравнению с дисковым агрегатом скорость заметно ниже, однако и щепа получается гораздо мельче. Из нее можно даже делать топливные брикеты.

Инструмент такого типа не требует периодической заточки, в случае полного износа потребуется замена режущих элементов. С одной стороны, это удобно, а с другой — затратно, однако для среднего домохозяйства, при использовании качественных циркуляционных дисков период между установкой и заменой может достигать 10 лет.

В качестве привода измельчителя веток садового может служить электрический или бензиновый (дизельный) двигатель.

Его своими руками, естественно, не изготовить, приобретается готовым. Он должен обеспечивать достаточный крутящий момент и развивать обороты до 1500 об/мин.

В принципе, при помощи редуктора можно уменьшить скорость вращения и увеличить крутящий момент, однако это усложнит конструкцию дробилки. Для дискового измельчителя, за счет применения массивного маховика, можно использовать привод с меньшим показателем развиваемого усилия.

Какой брать мотор?

Удобнее работать со старыми стиралками – Ока, Фея подойдут идеально. Модели в форме бочки с вертикальной загрузкой с расположенным внизу двигателем удобны в транспортировке.


Мнение эксперта

Владислав Пономарев

Инженер-конструктор, изобретатель

Подходящий мотор имеет следующие характеристики – мощность 180 Вт, обороты двигателя 1350-1420 об/мин.

Модели Фея имеют центрифугу, поэтому мотор делает большее количество оборотов, до 2850 в минуту, но мощность ниже. Корпус пластиковый, непрочный. От моделей Фея берут только двигатель, бак делают из пустой железной бочки, ножи покупают дополнительно.

Как своими руками сделать баню-бочку, подробная инструкция и чертежи

Преимущества наличия агрегата очевидны – возможность переработать любой объем травы за короткое время. Траворезка нужна не только огородникам, но и владельцам подсобного хозяйства – перемолотое зеленое сырье добавляют в пищу домашнему скоту, птице.

Материалы и чертежи для создания собственного чиппера

Для самостоятельного изготовления садового измельчителя, где в качестве режущего механизма используются дисковые пилы, потребуется:

  • Электромотор мощностью до 2 кВт.
  • Фреза, обладающая крупными зубьями, или 10-15 шт. дисковых пил Ø 10-20 см.
  • Ось с подходящим для дисковых пил диаметром.
  • Разделение дисков в садовом измельчителе осуществляется шайбами толщиной 5-7 мм. Их внутреннее отверстие подбирается в зависимости от диаметра оси, а численность соответствует комплекту дисков.
  • Функцию привода выполняет ремень со шкивами.
  • Для станины подготавливается уголок.
  • Стальные листы для приемного короба и направляющего раструба 5 и 3 мм соответственно.
  • Два колеса для мобильности садового измельчителя.
  • Дрель, болгарка, сварочный аппарат и набор крепежных деталей.

Существует множество конструкций садовых шредеров, например, измельчитель травы имеет отличия от приспособления для утилизации веток. Предлагаем на выбор чертежи садовых измельчителей:

Мастерим садовую дробилку в домашних условиях своими руками

Для изготовления утилизатора древесных отходов потребуется умение обращаться со сварочным аппаратом плюс небольшой опыт слесарных работ. Создание садового читтера проходит в несколько этапов. На первом проектируют конструкцию исходя из собственных требований и наличия материалов. На других приступают к изготовлению отдельных деталей, осуществляют сборку, настройку и испытание агрегата.

Необходимые материалы и инструменты

Для постройки измельчителя древесных отходов понадобятся:

  1. Стальной лист двух видов — 2 мм и 10 мм железный прокат. Толстый металл пойдёт на корпус агрегата, а тонкое железо понадобится для сборки подающего короба и защитного кожуха приводного механизма.
  2. Металлические уголки с полкой не менее 50 мм — для сварки станины (рама, на которой крепится сам механизм дробилки, приёмный бункер и электромотор);
  3. Цепная, ремённая или зубчатая передача. Для первых двух понадобится пара шкивов (звёздочек) и клиновидный ремень (цепь), тогда как для последней надо будет запастись двумя шестернями подходящего диаметра. Все эти комплектующие можно взять от газораспределительных механизмов автомобильных двигателей либо приводов старых комбайнов или другой сельхозтехники.
  4. Ножевой блок. В качестве режущих элементов можно использовать ножи, изготовленные из автомобильных рессор, дисковые пилы или фрезы.
  5. Рабочий вал. Скорее всего, эту деталь придётся заказать у токаря, предоставив ему чертёж. При проектировании не забудьте предусмотреть способ крепления ножевого блока и деталей привода. Лучше всего, если токарь сделает на валу продольный паз под шпонку.
  6. Подшипники и корпуса. Можно использовать как бывшие в употреблении, снятые с отслуживших механизмов, так и покупные.
  7. Колёса — лучше всего запастись парой прочных металлических колёс, наподобие тех, что используются в строительных тачках или старых тележках для перевозки грузов в магазинах или на вокзалах.
  8. Электродвигатель, магнитный пускатель и проводка.
  9. Болты и гайки — для крепления элементов конструкции.

Детали привода можно взять от автомобильной или сельскохозяйственной техники

Инструмент понадобится самый обычный, который всегда найдётся у любого мастерового хозяина:

  • сварочный аппарат;
  • электродрель с набором свёрл по металлу;
  • угловая шлифмашина (в просторечье «болгарка»);
  • точильный станок (наждак);
  • набор гаечных ключей;
  • молоток;
  • металлическая линейка, рулетка;
  • маркер по металлу (чертилка).

Кроме того, готовое изделие для защиты от атмосферных воздействий, а также в целях улучшения эстетики необходимо покрасить, поэтому понадобится преобразователь ржавчины, грунтовка и любая эмаль для наружных работ.

Подготовительные работы, чертежи

Как уже ранее говорилось, конструкция садового измельчителя включает станину, электродвигатель, корпус, рабочий вал (один или несколько) с установленными ножами и приёмный бункер. Конечный же вид готового изделия напрямую зависит от выбранной схемы и особенностей её реализации.

Важнейшим параметром, который учитывают при проектировании и изготовлении чертежей, является расположение рабочего вала и тип используемых ножей.

Чертёж садового шредера с использованием двух валов, выглядит так: в качестве корпуса взята пара стальных пластин толщиной не менее 10 мм, в которых профрезерованы отверстия под шарикоподшипники. Ножи закреплены со смещением относительно каждой оси механизма. Синхронность вращения валов обеспечивают закреплённые на них шестерни, на которые передаётся крутящий момент от электродвигателя. В конструкции может использоваться как цепной, так и ремённой. Расчёт межосевого зазора ведут исходя из размеров ножей, которые, в свою очередь, определяют максимальную толщину перерабатываемой древесины.

Садовый измельчитель – это механизм, предназначенный для переработки растительных отходов, образующихся при скашивании травяного покрова, санитарной либо ежегодной обрезке деревьев, винограда и различных кустарников. Полученные в итоге мелкие куски травы или веток можно использовать как корм скоту либо удобрения. Применение данного агрегата позволяет садовникам, владельцам дачных участков и любителям красивых газонов быстрее и с меньшим расходом труда избавляться от органического мусора. Устроен прибор относительно несложно, по этой причине его можно собрать своими руками без особых финансовых затрат из старых деталей и подручных материалов. Это позволяет сэкономить на покупке готового заводского устройства.

Как изготовить траворезку из газового баллона своими руками

Для работы потребуется подготовить материалы: пустой газовый баллон, стальные стержни, двигатель, лист металла толщиной 1 см. Инструкция по изготовлению измельчителя для травы и листьев своими руками:

  1. От баллона отрезают днище и верх по шву. С трех сторон снизу приваривают отрезки стального прута с резьбой длиной 10-15 см для установки на каркас.
  2. Снизу с одной стороны проделывают выходное отверстие высотой 10 см, шириной 20 см. Сверху из листового металла изготавливают кожух и приваривают к баллону.
  3. К донцу с внутренней стороны приваривают ручку, получается крышка для измельчителя.
  4. Из дисков для циркулярной пилы делают ножи двух видов. Для измельчения овощных отходов в диске с двух сторон проделывают отверстия толщиной 1 см, длиной 5-6 см. С одной приваривают заточенные пластины под уклоном. С тыльной стороны приваривают поперечные платины для отвода мульчи.
  5. Второй вариант. Из диска выпиливают две пластины. Затачивают их и крепят к гайке.
  6. Ножи устанавливают на втулку, по диаметру подходящую к двигателю.
  7. Общая длина лезвий должна быть на 3 мм короче, чем внутренний диаметр баллона.
  8. В емкость помещают трубу при помощи сварки к уголкам. Труба должна заканчиваться непосредственно над ножами. Через нее будут подавать траву для измельчения.
  9. Из металлического профиля делают каркас. Чтобы ножки не вбивались в землю, из листовой стали вырезают круги диаметром на 2 см больше сечения трубы.
  10. К основанию из листовой стали толщиной 1 см приваривают ножки.
  11. Спицами приваривают двигатель к основанию.
  12. Устанавливают баллон. Отрезки, приваренные к емкости, крепят к основанию. Проверяют работоспособность прибора.

Двигатель запускают при помощи реле, прибор помещают в корпус рядом с электроприбором.

Внимание! Чтобы ботва не наматывалась на ножи, следует сначала включить установки и дождаться, пока двигатель разгонится. Только при достижении необходимой скорости загружают измельчитель травой

Принцип работы

Принцип работы агрегата по измельчению травы и нетолстых веток достаточно прост:

  • Силовая установка посредством вала либо ременной передачи приводит в действие нож, располагающийся в специальной емкости или камере.
  • Через подающее отверстие к ножу подается материал, требующий измельчения.
  • Нож перебивает на мелкие частицы поступающие ветки, траву или стебли растений, и через специально оборудование отверстие измельченная масса ссыпается в приемный бункер или мешок.

Силовая установка подобных машин может быть выполнена в виде электрического двигателя, либо бензинового или дизельного мотора.

Топливные установки имеют большую мощность, а сконструированные на их основе установки мобильны. Но их недостатками является высокая цена на топливо, громоздкость устройства и большой вес.

Электрические агрегаты компактные и легкие. Их минусами являются сравнительно небольшая мощность (все зависит от типа подобранного двигателя) и привязанность к источнику электрического тока.

Самым простым, «дедовским» измельчителем травы является горизонтальный нож, к которому сверху, под прямым углом крепится ручка. Таким «топором» растительная масса изрубливается вручную в деревянном корыте. Но, сегодня речь не о нем. В этой статье разговор пойдет о садовом измельчителе с электрическим двигателем.

Садовый измельчитель

Траворезка своими руками с приводом от болгарки

Tok2ZПользователь FORUMHOUSE

У меня на даче растут берёзы. С деревьев падает листва. Приходится её убирать, сжигать, забивать компостную яму. Листва долго гниёт. Я решил её измельчить. Для этого нужна траворезка. Посмотрел, что мастерят в интернете. Включил мозги и вот, что у меня получилось.

Вам понравился недорогой вариант садового измельчителя? Читайте статью дальше и узнайте, как сделать самоделку из болгарки и металлического бака. Tok2Z действовал так:

  1. Он подумал, чем крутить ножи измельчителя. Выбор невелик — поставить движок от стиральной машины, или купить электромотор. По словам пользователя — двигатель от стиралки слабый, а приобретать трёхфазник, и, переделывать его на одну фазу, не хотелось.
  2. Tok2Z купил на рынке, за 2 тыс. руб., старую болгарку, мощностью 2 кВт и ножи от газонокосилки за 700 руб. Заказал у токаря переходную втулку, потратив еще 500 руб.
  3. Сварил раму, поставил на неё оцинкованный бак от воды. Собрал конструкцию и включил траворезку.

Tok2Z

Обороты сумасшедшие. Кинул в бак лопату листьев, а их выдуло! Проверил, куда идёт поток. С краю бака воздух идёт вверх, а посередине засасывает. Вырезал кольцо из оцинковки и установил в центре бака. Бросил листву. Ножи её измельчили как надо, и она вылетела в нижнюю трубу.

Чтобы измельчить траву в совсем мелкую фракцию, пользователь установил перед «выхлопной» трубой уголок.

Диаметр трубы 10 см.

Траворезка измельчает листья прямо в компостную яму.

Сравните: куча листвы.

Измельчённая листва.

Tok2Z

Траворезка молотит всё — траву, листву. Иногда, вместе с листвой, попадается проволока. Камешки. Кусочки металла. Камни измельчитель крошит. Железо нет. Приходится выключать, искать мусор и выбрасывать его. Грохот при этом ужасный. Из недостатков — тонкие стенки бака. Пробивает. Буду переделывать. Сделаю бак из листа железа толщиной 1-2 мм.

Садовый измельчитель травы

От того, какой объем травы необходимо будет обработать (утилизация садового мусора, на компост, для кормов домашней скотине), зависит и создаваемый самодельный измельчитель травы. В основном он мало чем отличается от мясорубки, только для травы и сена соломы, во всяком случае, принцип работы такой же.

Типы измельчителей травы:

  • различные по мощности, смотря какое количество травы необходимо обработать. С большой мощностью могут осилить и небольшие сучки;
  • различный тип ножей – дисковые ножи (лезвия, измельчающие садовый мусор при вращении), фрезерные ножи (шестерни, которые при вращении затягивают материал и автоматически перемалывают его);
  • различный тип работы – на бензине (обслуживание дороже) или электричестве (аппарат привязан к имеющейся розетке);
  • стационарный тип или передвижной (тип газонокосилки).

Из стиральной машины

Сама по себе она является отличным объемным контейнером для сена, травы, соломы и пр. Принцип данного измельчителя как у кухонного комбайна.

Необходимо:

  • несколько ножей, размещенные в контейнере цилиндрической формы;
  • дополнительная емкость для верхней части агрегата, в которую будет подаваться сено, трава, солома;
  • дополнительное отверстие в боковой части, чтобы было откуда поступать переработанному материалу;
  • приемник готовой продукции (ведро, коробка и пр.).

Из пылесоса

Потребуется только корпус пылесоса и его двигатель.

Понадобятся:

  • мощность двигателя может быть равна 180 Вт, этого достаточно;
  • ножи, из ненужных ножовок, закрепить гайками на втулке с резьбой (примерная длина – 40 мм). Закрепить внизу емкости и болтами над ножами;
  • отверстие для измельченной травы попытаться проделать под ножками или в боку;
  • чтобы защитить электродвигатель, основание должно обязательно быть устойчивым.

Из болгарки

Принцип создания самодельного измельчителя травы из болгарки, как и в предыдущих агрегатах:

  • подобрать емкость;
  • просверлить в дне отверстие, для того чтобы установить режущий блок;
  • изготовить металлическую основу и приделать к нему болгарку, тщательно закрепив хомутами.

Создание измельчителя с наборным пакетом дисковых пил

Измельчительный механизм таких шредеров состоит из дисковых пил, которые поочередно с разделительными шайбами насаживаются на вал. На каждом диске имеется множество зубьев, которые способны справиться даже с твердой древесиной. Поэтому мягкую траву, ботву и листья он переработает в считаные минуты. Когда зубья пил затупятся, их можно легко заменить новыми.

Чертеж измельчителя с наборным пакетом дисковых пил

Вал для измельчителя можно выточить на токарном станке или использовать готовый от коробки передач старого автомобиля. Расстояние между соседними пилами должно быть около 10 мм. Если промежуток будет меньшим, это снизит рабочую область измельчителя. Если выполнить больший зазор, это будет способствовать застреванию мелких веток.

Лучше воспользоваться электродвигателем, который при работе практически бесшумный и не выделяет в атмосферу вредные вещества. Для дробления грубого материала можно использовать мотоблок, который обладает большой мощностью. Двигатель следует размещать на движимой опоре, чтобы была возможность регулировать натяжение привода.

Раму под шредер можно сварить с помощью швеллеров, уголков или профилированных труб из металла. К основанию конструкции можно приварить упорный брус из металлопрофиля, который станет опорой для стеблей и веток при дроблении

При создании постаментов для подшипников важно не сделать перекос. Оси двигателя и вала должны быть в параллельных плоскостях

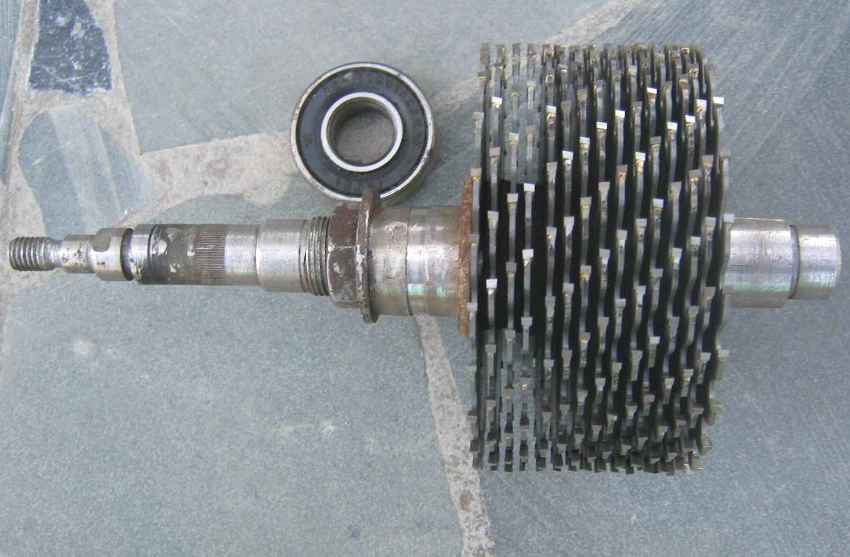

Пакет из 15 наборных пил на шпильке М20

Особое внимание заслуживает конструкция бункера. Его можно выполнить из листового металла

Емкость должна получиться достаточно прочной, чтобы выдерживать воздействие разлетающихся щепок от ветвей. С помощью движимой опорной пластины в теле бункера можно создать возможность регулирования размеров щепы. Так, для удобрения подходит более мелкие фрагменты, а для растопки пригодна более крупная щепа.

Размер приемного раструба должен быть больше длины рук, чтобы защитить их от повреждения. Эта также способствует возможности направлять ветки в измельчитель под удобным углом.

Такой садовый измельчитель веток и травы своими руками способен справиться как с мягкими отходами, так и с твердой толстой древесиной. Однако главной его проблемой является засорение пространства между пилами, которое нуждается в регулярной чистке.

Нюансы эксплуатации самодельной техники

Любая самоделка не всегда снабжена всеми приспособлениями согласно требованиям безопасности. При эксплуатации для того, чтобы избежать несчастных случаев необходимо соблюдать следующие правила:

  • Приступая к работе, следует использовать плотно облегающие перчатки, очки и головной убор; категорически запрещается проталкивать ветки и мусор руками, для этого можно применять следующую партию ботвы.
  • Диаметр материала для измельчения не должен превышать допустимый согласно мощности двигателя; не допускается попадание твердых материалов в бункер с режущими лезвиями, они могут повредить ножи и вывести из строя двигатель.
  • При застревании веток в барабане, установку полностью обесточивают, лишь после удаляют застрявшие куски.
  • Питающие провода прокладывают в местах, где не будут лежать ветки, и падать щепа.

Правильное и долгосрочное использование измельчителя веток изготовленного своими руками возможно не только при соблюдении условий эксплуатации, но и при соответственном хранении. После измельчения ножи очищают, а само устройство убирают в сарай, либо под навес, при необходимости подтачивают ножи. Соорудить дробилку для веток своими руками может практически каждый, главное иметь двигатель и необходимые металлические заготовки.

Выбор электромотора

Перед тем, как собирать электрический измельчитель веток своими руками необходимо определиться какое сырьё будет перерабатываться. От этого зависит выбор электромотора:

  • Мощности менее 1,5 кВт хватит для переработки веток, имеющих толщину не более 2 см.
  • Двигатели с мощностью 3-4 кВт подойдут для переработки ветвей диаметром примерно 4 см.
  • Моторы с мощностью больше 6 кВт смогут измельчить ветви толщиной 10-15 см.

В самодельных конструкциях рекомендуется использовать электродвигатели с мощностью 4 кВт или бензиновый мотор на 5-6 л.с.

В бензиновом исполнении такие двигатели применяются в мини-тракторах и мотоблоках. Это значительно расширит возможности конструкции, ее вполне хватит для домашнего хозяйства.
