Выбор автомата на стиральную машинку

Какое УЗО или дифавтомат ставить

Принципы выбора оборудования основываются прежде всего на характеристике электрической сети. Анализируя, какие узлы поставить, учитывают:

• рабочее напряжение сети;
• схему подключения, для которой может понадобиться однополюсный или многополюсный аппарат защиты;
• фазность электрической сети;
• коммутируемую мощность, по которой выбирают автомат ампер, УЗО или дифавтомат.

Существуют и отдельные правила выбора параметров для разных типов устройств. Для АО (автомата отключения) главной характеристикой выступает число ампер тока в рабочем режиме. Сколько именно оно должно составлять, определяется по параметрам стиральной машинки. Например, для агрегата с пиковой мощностью 3.5 кВт будет достаточно АО на 16 А.

УЗО выбирается по граничному показателю тока утечки, при котором происходит срабатывание. Для человека в численном выражении опасным значением считается 30 мА. Именно с таким значением следует покупать УЗО. Если же перестраховываться и приобретать дорогую модель с граничной утечкой в 10 мА — можно добиться негативного эффекта. Например, автоматика будет срабатывать при каждой попытке включения машинки из-за особенностей ее инженерного решения или характеристик проводки бытовой сети.

Соединяя перечисленные критерии выбора, покупают дифавтомат для стиральной машины. Его узел расцепителей должен иметь номинал ампер не ниже 16, с маркировкой С16. Для машинок, мощность которых превышает 3500 Вт, нужно купить дифавтомат С25 или выше. Блок УЗО выбирается по показателю граничного тока утечки, а также маркировке: рекомендуется покупать оборудование класса А.

Какой удлинитель нужен для стиральной машины: можно ли подключать ее к пилоту, как выбрать, характеристики

Электрики выступают категорически против подключения удлинителей к крупной бытовой технике, так как наличие промежуточного звена между проводом прибора и электросетью опасно при коротком замыкании и может вызвать возгорание.

Однако во многих ситуациях без него невозможно обойтись, например, когда стиральная машинка установлена слишком далеко от розетки. Понимая, какой именно удлинитель нужен и подходит для подключения стиральной машины к сети, можно выбрать максимально безопасный вариант, который не приведёт к аварийным ситуациям.

Как выбрать удлинитель: характеристики

Электроудлинители выпускаются промышленностью в различных вариантах: с одной розеткой в блоке или несколькими, а также выключателем, индикатором напряжения, устройствами защитного отключения (УЗО) или без них.

Так как стиральная машина работает в условиях повышенной влажности, есть вероятность попадания воды на токоведущие части. Это обусловливает повышенные требования к электробезопасности контактирующего с техникой удлинителя.

Характеристики, на которые необходимо смотреть при выборе удлинителя для стиральной машины:

Сечение, длина провода, материал, из которого изготовлен.

Толщина жилы рассчитывается исходя из мощности стиральной машины: так, для нагрузки 2,5 кВт сила тока при напряжении 220 В составит 2500/220=11,4 А. Значит, кабель потребуется с учётом пусковых всплесков на 16 А, что соответствует сечению медного провода 1,5 мм². Отметим, что алюминий в изготовлении жил удлинителей не применяется.

При этом оптимальная длина устройства не должна быть меньше 3–7 м.

Блок розеток, оснащение заземлением.

Крупная бытовая техника итак оказывает сильную нагрузку на удлинитель, поэтому количество розеток в удлинителе должно быть минимальным – достаточно 1 разъёма. Присутствие заземляющего провода в этом случае обязательно. Отличают его по двойному жёлто-зелёному цвету.

Вилка для подключения к стационарной розетке.

Чаще всего, в удлинителях встречаются неразборные модели вилок с двумя силовыми штырями и двумя заземляющими скобами. Класс защиты устройства должен быть IP20 – от влаги и пыли, IP44 – против брызг.

Устройство защиты от короткого замыкания в электросети.

Защита от замыкания — это встроенный в переноску прибор, способный поглотить всплески электроэнергии. Он оснащён одним основным предохранителем – плавким, и двумя дополнительными: быстродействующим и тепловым.

Выбирая удлинитель для стиральной машины, предпочтение следует отдавать известным отечественным и иностранным производителям.

Следует иметь в виду, что цена на изделие с заземлением вдвое выше, чем, на аналогичное устройство без него.

Безопасная эксплуатация

Приобретённый удлинитель по некоторым параметрам может не соответствовать условиям применения. Но изменять и совершенствовать конструкцию заводского изготовления недопустимо. Соблюдение правил пользования электроудлинителем нивелирует опасности, обусловленные несовпадением заданных характеристик.

Следует всегда помнить, что

• в блоке не должно быть слишком много розеток
• вместе с машинкой в удлинитель нельзя включать другую бытовую технику;
• лучше всего покупать устройство с закрывающимися розетками, чтобы защитить их;
• использовать удлинитель лучше в полностью развёрнутом состоянии (Кстати, нагрузка на устройство в развёрнутом и свёрнутом состояниях указана на маркировке на корпусе. В последнем случае кабель нагревается сильнее и быстрее теряет мощность).

Запрещается использовать удлинитель, когда не совпадают параметры количества жил кабеля и сечения проводов, если они имеют размеры меньшие, чем необходимо по мощности стиральной машины.

При эксплуатации переноски полезно периодически проверять на ощупь степень нагрева присоединительных узлов и проводов. Комнатная температура элементов удлинителя свидетельствует об отсутствии неисправностей.

Таким образом, для стиральной машины подойдёт не всякий электроудлинитель: конструкция обязательно должна включать заземляющий провод, УЗО или сетевой фильтр.

Отметим, что переноски требуют аккуратного обращения – их не рекомендуется завязывать в узел, скручивать, прикрывать любыми предметами. Нельзя пользоваться удлинителями при неисправности розетки, вилки или шнура, прокладывать их под ковром, через порог. Располагать кабель нужно на максимальном удалении от пола.

Особенности выбора автомата для машин

Как любой сложный прибор, относящийся к бытовой техники, стиральная машина состоит из отдельных элементов, потребляющих разное количество электроэнергии. Для защиты прибора от перегрузок в электросети при подключении стиральной машины рекомендуется установка особого автоматического выключателя (автомата). В случае превышения входящего напряжения определенной величины, этот прибор разрывает цепь и обесточивает стиралку, оберегая ее от выхода из строя.

Чтобы определить, какой автомат нужен для стиральной машины, потребуется узнать, какие  мощности она потребляет при работе, во время выполнения разных программ. Каждый узел стиральной машины потребляет электроэнергию, а его величину принято обозначать в ваттах:

Электрический двигатель, вращающий барабан. В современных машинах они коллекторного типа с прямым приводом и мощностью от 0,4 до 0,8 кВт. Наибольшую мощность двигатели потребляют в режиме «отжим»;

Трубчатый нагревательный элемент (ТЭН) для подогрева воды. От 1,7 до 2,9 кВт;

Помпа, откачивающая воды – 25-45 Вт;

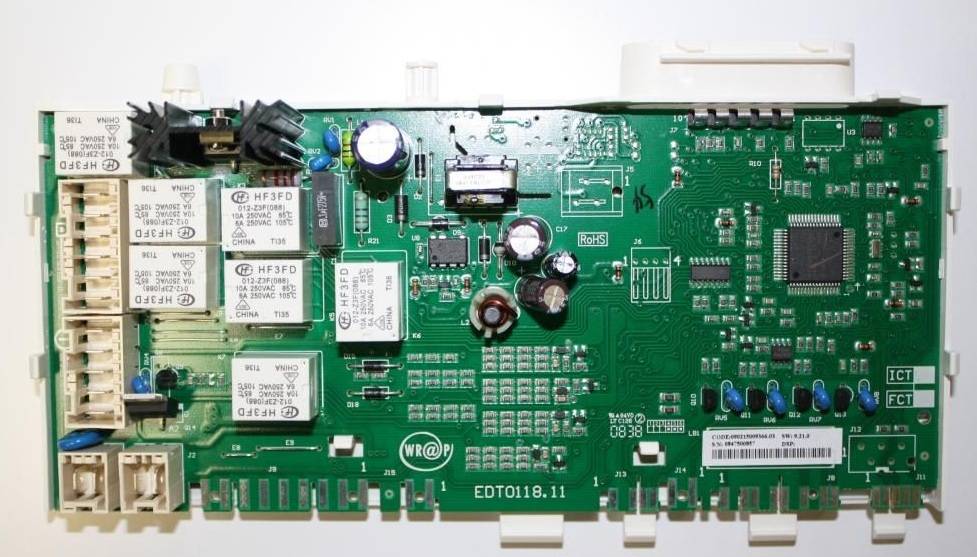

Электронная плата, панель управления, датчики, лампочки и светодиоды – в среднем около 10Вт.

Сложив нагрузку от узлов машинки, получают установленную ее мощность, которая существенно отличается от потребляемой. Причин несколько и главная из них – разное время работы каждого энергонезависимого узла стиралки, являющееся переменной величиной и зависящее от температуры воды, типа стираемой ткани, ее веса.

Исходя из установленной электрической мощности прибора в целом, и подбирают, используемые для подключения к сети устройства. Так, например, если общая 2,9 кВт, то предохранительный автомат подбирают по расчетной силе тока в проводах. Обычно сечение провода 4,35, и следовательно сила тока в них при данной нагрузке будет составлять 4,35×2,9=12,6А. Полученная величина показывает на сколько ампер следует поставить на СМА автоматический выключатель.

Для простого определения потребляемой стиральной машиной мощности, указывается класс энергопотребления (латинские буквы от А до G), измеряемый в количестве расходуемых прибором за час киловатт (кВт*ч).

Экономичные модели А-класса подразделяются на А+, А++, и А+++. Расход электроэнергии у них от 0,13 до 0,19 кВт*час. Наихудший показатель энергопотребления – класс G. Его показатель выше 0,39 кВт*ч. В любом случае, стиральная машина это крупныйный потребитель, при работе которого создается довольно сильная нагрузка, которую следует защитить. Для этой цели применяют автоматические переключатели.

При выборе выключателя для стиральной машины необходимо учитывать:

• Нагрузку сети;
• Сечение кабеля.

Обычно в жилых помещениях используют выключатели на 16 мА, которые вполне способны защитить проводку и бытовые приборы от выгорания. При подключении стиральной машины лучше ставить автоматический выключатель на 25 мА, а при наличии в жилище еще и электрической плиты или посудомоечной машины – он потребуется выше номиналом.

Важно: если в электрической сети наблюдаются систематические скачки напряжения, то рекомендуется установить на все бытовые приборы сетевые фильтры или стабилизатор напряжения на входе.

При подключении стиральных машин:

• с горизонтальной загрузкой – полноразмерные и крупные, а соответственно и более мощные агрегаты – автоматические выключатели желательно подбирать не менее 25 мА, в зависимости от заявленных в инструкции мощностей;
• с вертикальной загрузкой – как правило, менее мощные приборы, позволяющие одновременно стирать небольшое количество белья. Обычно для таких приборов достаточно выключателя на 16 мА.

В современном мире большое внимание уделяется безопасности потребителя, тем более, когда дело касается использования мощных электроприборов и особенно во влажных помещениях

При подключении стиральной машины, помимо сохранности проводки и самой машинки, важно обезопасить и пользующихся ей людей от возможной утечки тока

Электрики настоятельно рекомендуют устанавливать перед стиралкой не просто автоматы, отключающие прибор при коротком замыкании, а надо ставить на них еще и устройство защитного отключения (УЗО), которое отключит подачу напряжения в случае утечки тока. Можно установить УЗО, совмещенное с выключателем (дифавтомат). В продаже также есть розетки с уже встроенным УЗО и автоматическим выключателем.

Какое УЗО ставить на стиральную машинку?

Обычный пользователь желает знать, какой защитный прибор ставить на стиралку. Большинство моделей потребляет 2 кВт, а это превышает номинал в 10 А. Следовательно, автомат или дифавтомат должен срабатывать при электротоке большем, чем 10 А. Выбирайте вариант на 16 А.

Среди важных параметров автоматической защиты — ток утечки. Прибор реагирует именно на него. Если проводка новая, берите вариант на 10 мА. Чтобы произошел разрыв цепи, разница токов в фазе и нейтрали должна быть 10 мА или более. Если проводка старя, берут УЗО на 30 мА, чтобы не возникало ошибочных отключений.

Еще один нюанс, на который важно обращать внимание, выбирая автомат для подключения к стиралке — производитель. Есть два варианта:

• Дорогие и качественные — Legrand или АВВ.
• Бюджетные — ИЭК.

Это самые известные на рынке фирмы, выпускающие защитную автоматику. Китайские версии дешевле, но надежности, которую обеспечивают европейские приборы, они не дадут. Если неправильно подобрать мощность и электроток срабатывания, пробки будут выбиваться всякий раз при пуске машинки.

Нет смысла отдельно защищать каждую розетку

Во-первых, это дорого, а во-вторых – нецелесообразно. Общие розетки рассчитаны на разную мелкую бытовую технику, их лучше объединять в группы, защищаемые единственным автоматом.

Если вдруг сломается какая-либо техника, Вы сразу это увидите. Например, если коротит электрочайник, то при нажатии на кнопку пропадет напряжение и сразу будет понятно в чем причина.

Согласно требованиям РЭС, в частном доме или квартире должен стоять по крайней мере один автомат. Но для большей безопасности лучше воспользуйтесь селективным методом и поставьте многоуровневую защиту:

• I уровень: розеточные группы, освещение, отдельные потребители;
• II уровень: вводный АВ.

«Специальные» розетки чаще всего подключают к общим группам. Тогда будет три уровня селективности:

• I уровень: потребитель (бойлер, плита и пр.);
• II уровень: розеточная группа;
• III уровень: ввод.

Разница только в том, что на розеточную группу придется брать больше номинал, так как вырастит энергопотребление в пике.

Какой тип расцепителя выбрать?

По внутреннему исполнению дифы и УЗО делятся на два типа: электронные и электромеханические. Вопреки распространенному заблуждению, тип расцепителя не влияет на рабочие параметры и технические характеристики. Какая же между ними разница?

Электромеханический расцепитель срабатывает за счет дифференциального трансформатора. При возникновении утечки в его вторичной обмотке возникает напряжение, действующее на поляризованное реле, расцепляющее контакты.

Электронный срабатывает только при наличии напряжения на фазе. В корпусе стоит микросхема с усилителем, с питанием от внешней сети. При потерях электроэнергии микросхема подает сигнал на механизм отключения, расцепляющий фазу. Такая схема стоит дешевле.

Главное отличие в том, что если сеть будет обесточена, то электронный диф не сработает. Но возможна ли в таком случае утечка? Чисто теоретически, да, за счет энергии накопленной в конденсаторах электроники, подключенной в сеть. Это очень редкие случаи, и скорее, исключения из правил.

На форумах часто можно найти нарекания на надежность электронных дифавтоматов, якобы не всегда срабатывающих. В большинстве случаев, это из-за неправильности подключения. Согласно ПУЭ, к дифзащите должна обязательно подключаться и фаза, и ноль. Если не подключить ноль, она будет работать как автомат, но нет гарантии, что сработает как УЗО. Вывод: при правильном подключении, все будет работать, независимо от конструкции расцепителя.

Характеристика расцепления «A» или «AC»?

Более популярный тип «AC» — срабатывает исключительно на переменный ток с синусоидной кривой. Чаще всего это происходит из-за повреждения изоляции бытовой техники (холодильники, стиральные машины, бойлеры и прочее), когда оголенная фаза касается металлического корпуса.

Но иногда в электроприборах возникают утечки, на которые дифференциальная защита не срабатывает. Например, она не реагирует на постоянный или пульсирующий ток, образующейся в блоках питания электроники. Тем не менее «AC» — самый простой и распространенный диф, и еще такая защита на 30% дешевле, чем «A». Как правило, на корпусе маркируются значком в виде синусоиды.

«A» — более чувствительный расцепитель, предотвращающий любую утечку, включая пульсирующий и постоянный токи, вырабатываемые в электронике с микросхемами, начиненными полупроводниками (резисторами, тиристорами, диодами и т.д.). Это более чувствительная защита. Маркировка в виде синусоиды сверху и двух кривых снизу.

Европейские страны постепенно отказываются от «AC», переходя на «A», как более надежный и безопасный. Тем не менее «AC» можно свободно применять для электроприборов без электронной «начинки». В инструкциях некоторых электроприборов указано, что они могут быть защищены только УЗО (или дифавтоматом) типа «A».

Шаг 7 – определяем способ управления

Стиральная машина может иметь механическое или электронное (интеллектуальное) управление. При механическом способе используются поворотные механизмы или кнопки, а компьютеризированный способ предполагает наличие сенсорной панели.

Первый способ управления более универсален и подходит для тех, кто не хочет или не может разобраться в современных способах управления.

Хоть механические машинки намного дешевле электронных, они не могут похвастаться такими же функциями.

Экран на электронных машинках покажет вам, сколько еще продлится стирка и напомнит о выбранной температуре, на нем может быть очень много важных данных. Машинки с интеллектуальным управлением при необходимости сохраняют ранее внесенные настройки, могут определить вес загруженных вещей, дозировать порошок или моющее средство в соответствии с количеством белья, самостоятельно выбрать темп отжима и пр.

Это делает стирку более эффективной и позволяет экономно использовать и воду, и моющие средства, и электричество. Самые лучшие стиральные машины всегда имеют огромное количество функций и программ – вопрос в том, нужны ли все они вам.

Да и «умные» стиральные машины имеют один большой недостаток – их намного сложнее чинить, т.к. обращаться нужно будет не к знакомому мастеру, который просто хорошо разбирается в механике, а только к специалисту по компьютеризированной технике.

Важно: выбирая механическую машинку, примите во внимание, что поворотные механизмы менее надежны, чем кнопки

Нужно ли для стиральной машины отдельное УЗО?

Автомат призван защищать проводку и электрическую начинку бытового прибора. Стиральная машина автомат является крупным потребителем электроэнергии, который оказывает высокую нагрузку на проводку. Ко всему прочему, этот электрический прибор работает во влажной среде, соответственно, находится в повышенной группе риска и требует дополнительной защиты. Поэтому, опытные мастера рекомендуют ставить отдельное УЗО для стиральной машины, оно не только сохранит работоспособность прибора, но и защитит людей от электротравм, а имущества от пожара. (См также: Какой выбрать стабилизатор для стиральной машины автомат?)

Причины срабатывания узо

Выбивает УЗО при включении стиральной машинки не часто, но все же иногда такое случается. И в таком случае не стоит сразу же вызывать мастера. Стоит для начала самостоятельно попробовать установить причину срабатывания защитного аппарата, а потом уже решать, что делать дальше.

Существует большое количество причин, по которым срабатывает УЗО, ниже будут приведены самые распространенные из них:

• Не правильно подобрано устройство защитного отключения. Если УЗО было выбрано без учета характеристик стиральной машины, и его энергоемкость ниже необходимой, то оно будет моментально отключаться, восприняв включение более мощной аппаратуры как перегрузку сети;
• Проблемы с электропроводкой. Старая или не подходящая по мощности электропроводка может не выдерживать нагрузку, что также может приводить к срабатыванию автомата (в данной ситуации УЗО защищает от возгорания старую или слабую проводку);
• Утечка электричества на корпус техники. В данной ситуации, если нулевой провод замыкается с корпусом и создается дополнительное заземление, происходит автоматическое отключение защитного устройства;
• Неисправность нагревательного элемента, электродвигателя или сетевого фильтра, замыкание контактов и кнопок также могут приводить к срабатыванию УЗО. В данной ситуации при отсутствии знаний в области электрики, лучше обратиться к специалистам.

Какой нужен дифавтомат?

Делая выбор, обращают внимание на такие параметры:

• Мощность. Соотносится с мощностью сети (одно- или трехфазной).
• Напряжение. Для однофазной сети — 220 В, для трехфазной — 380 В.
• Номинал. В бытовых сетях лучше всего ставить автоматы, имеющие в маркировке букву «С». Для сети с розеткой предпочтительнее вариант С 16. Иногда берут тип С 25.
• Встроенный защитный отключатель. Какой выбрать автомат для стиралки? Рекомендуется брать А-класс. Есть еще с АС-классом, но этот вариант не так хорош для мощной нагрузки.
• Дополнительная защитная автоматика. Отсутствие защиты от обрыва провода — ноль, вызовет несрабатывание УЗО при неисправности одного из проводов.
• Ток дифференциального отключения. Лучший вариант — 30 мА. Есть на 10 мА — более дорогие, их использование не рационально.

Дифавтоматы, созданные для токовой защиты, также отключают нагрузку при появлении дифференциальных токов. Последние могут появляться во время пробоя изоляции на корпус — тогда токи, втекания и вытекания, неодинаковы. При появлении этой разницы прибор разрывает цепь и поражение током исключается. Если человек коснется токоведущих частей, электроток, протекающий через него, не успеет вырасти до опасной величины в 0,1 А.

Виды

Приборов для защиты от поражения электрическим током существует несколько видов. Они различаются по принципу действия, но схожи по схеме подключения.

Автомат защитного отключения или АО

Представляет собой датчик, который реагирует на потребляемую мощность. При прохождении тока провод нагревается, при превышении температуры чувствительный элемент (обычно это биметаллическая пластина) размыкает цепь. Датчик нужен для мгновенного отключения прибора при коротком замыкании. Если нагрузка незначительно превышает допустимую, задержка может составлять до 1 часа.

УЗО

УЗО (устройство защитного отключения) контролирует токи в двух проводах силовой линии. Оно сравнивает токи в фазе и в нулевом проводе, которые должны быть равны между собой. Разница между ними называется током утечки, и если она больше определенной величины – потребитель отключается. Утечка может быть вызвана разными причинами – например, из-за влажности изоляции. В результате корпус стиральной машины может оказаться под напряжением. Основная задача УЗО – не допустить, чтобы ток утечки был выше определенной величины.

Дифавтомат

Дифференциальный автомат – это устройство, объединяющее автомат защитного отключения и УЗО в одном корпусе. Достоинства такого решения – простота подключения и экономия места на DIN-рейке. Недостаток – в случае срабатывания невозможно определить причину неисправности. Кроме того, цена такого устройства высока. На практике обычно применяется схема с отдельными АО и УЗО. Это позволяет в случае неисправности менять только одно устройство.

Шаг 10 – контрольный осмотр вживую

Если вы положили глаз на недорогую и красивую модель, но не нашли о ней никаких – ни положительных, ни отрицательных отзывов, что ж – вы рискуете приобрести некачественный товар.

Чтобы правильно выбрать лучшую стиральную машину для дома, постарайтесь найти ее в оффлайн магазине и не пожалейте времени на предварительный осмотр, даже если покупку вы намерены осуществлять через интернет.

Какие вопросы можно задать продавцу, придя в оффлайн магазин?

1

Поинтересуйтесь, из чего сделан барабан – из пластика или сплава металла, и обладает ли он антибактериальным покрытием, если это для вас важно. Загляните внутрь машинки, внимательно рассмотрите барабан, повращайте его

Рекомендуем выбирать модели с ребристыми (зацепистыми) барабанами. Отзывы показывают, что в таких машинках белье стирается на порядок лучше.

2. Спросите, из какого материала сделан бак машинки. Он может быть металлическим или пластиковым, но в последнее время все чаще встречаются марки с баком, сделанным из высокотехнологичного пластика.

3. Обязательно уточните все нюансы установки этой модели. Особенно это касается транспортировочных винтов, подключения слива и расстояний до стен.

Осмотрите внешние стороны машинки – есть ли на них антивибрационные выемки. Лучше, если они будут спиралевидной формы. Спросите, какие внутренние механизмы поглощают вибрации и препятствуют шумам.

Внешний вид

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.

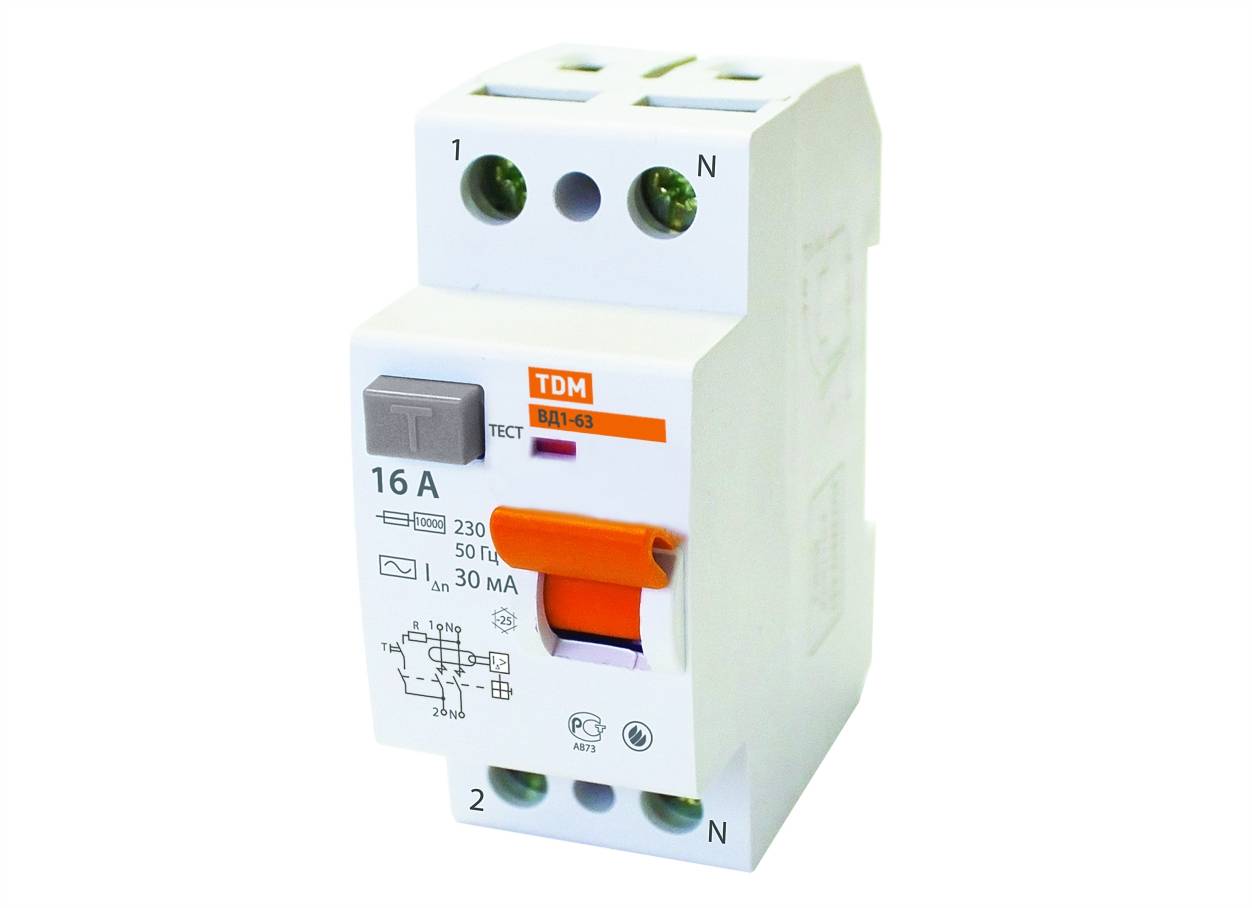

Внешне дифференциальные автоматы отличаются от УЗО:

• по надписям на лицевой панели;
• маркировке;
• функциональной схеме.

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО.

Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.

Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.

Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.

Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

Предлагаем ознакомиться Почему возникает неприятный запах в холодильнике и как его убрать

Выбираем автомат (УЗО) на стиральную машину

Современные стиральные машины автомат относятся к классу бытовой техники с повышенным уровнем энергопотребления. Максимальная потребляемая мощность происходит во время нагрева воды, и составляет от 2 до 3,5 киловатт. Электропроводка во многих жилых микрорайонах, особенно ранних построек не были рассчитаны на такое количество энергопотребления.

А сегодня стиральная машина имеется почти в каждой квартире. Перегрузки электросетей, скачки напряжения и прочие неисправности сетей могут привести к пожару или поломке дорогостоящей детали стиральной машины. Для защиты бытовой техники, необходимо ответственно относиться к правильной установке и подключению прибора.

Дешевле заблаговременно ставить специальный защитный автомат, чем ремонтировать или покупать новую стиральную машину.

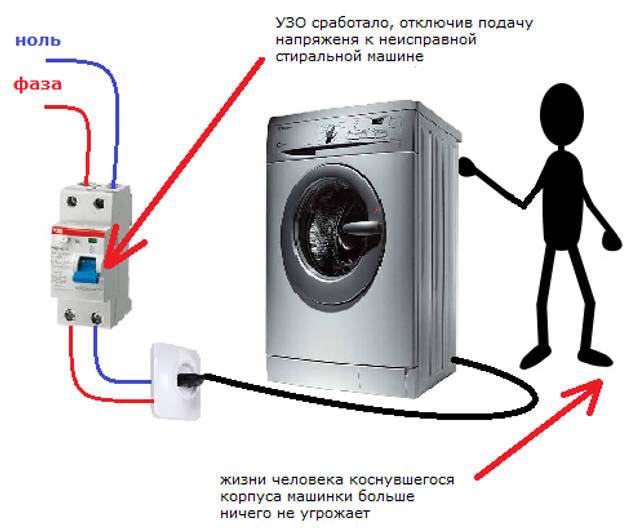

Нужно ли для стиральной машины отдельное УЗО?

Автомат призван защищать проводку и электрическую начинку бытового прибора. Стиральная машина автомат является крупным потребителем электроэнергии, который оказывает высокую нагрузку на проводку.

Ко всему прочему, этот электрический прибор работает во влажной среде, соответственно, находится в повышенной группе риска и требует дополнительной защиты.

Поэтому, опытные мастера рекомендуют ставить отдельное УЗО для стиральной машины, оно не только сохранит работоспособность прибора, но и защитит людей от электротравм, а имущества от пожара. (См также: Какой выбрать стабилизатор для стиральной машины автомат?)

Как работает УЗО и что такое дифавтомат?

Прежде чем начинать пользоваться дорогой бытовой техникой, необходимо решить, какой способ для ее защиты будет наиболее эффективным.

Стандартное устройство защитного отключения состоит из:

• пластикового корпуса;
• трансформатора тока;
• электромагнитного реле;
• расцепителя тока;
• механизма производящего самотестирование;
• в новых приборах дополнительно имеются электромагнитные отсечки.

При нормальном состоянии сети реле не срабатывает, но если на электропроводку оказывается повышенная нагрузка, установленный автомат принудительно обесточивает цепь, разрывая ее.

Такая ситуация может возникнуть, когда в сети произошел скачек напряжения, человек дотронулся до оголенного провода, на проводку попадет вода. В случае, когда срабатывает защитный автомат, нет необходимости производит его замену. В отличие от плавких предохранителей, это устройство предназначено для многократного использования.

Максимальную защиту стиральной машины обеспечит современное устройство — дифавтомат, которое совмещает в себе стандартное узо и автомат. Помимо того, что этот прибор обеспечивает весь спектр необходимых защит, он еще и экономит место в распределительном щитке.

Как выбрать автомат для стиральной машины?

Как выяснилось, обычное УЗО для стиральной машины не способно защитить от всех рисков. Лучше ставить дифавтомат – прибор, которому под силу эта задача. Какой прибор защиты поставить и как правильно его выбрать? Ведь это достаточно новое устройство на рынке электроприборов. Чтобы грамотно подобрать и поставить подходящий дифавтомат, необходимо знать и учитывать несколько обязательных характеристик:

1. Мощность. Как и при покупке любого устройства защиты, дифавтомат подбирается в соответствии с мощностью сети (однофазные и трехфазные);
2. Номинальное напряжение. Характеристика, показывающая диапазон рабочих напряжений сети. В однофазной сети оно – 220 В, в трехфазной – 380 В;
3. Номинал автомата и особенности расцепителей. Для бытовых электрических сетей специалисты рекомендуют выбирать автомат с характеристикой, обозначающей латинскую букву «С». Что касается цифрового обозначения, то для розеточной сети, как правило, выбирают дифавтомат С16, реже С25;
4. Особенности встроенного УЗО. Наиболее эффективный дифавтомат со встроенным УЗО для стиральной машины считается класса А. Упрощенный, класса АС, для такого потребителя не всегда оказывается подходящим.
5. Дополнительная защита. Если дифавтомат не оснащен специальной защитой от обрыва нулевого проводника, то при выходе из строя одного из проводников, УЗО часто не срабатывает на утечку тока.
6. Номинальная сила тока. Опытные специалисты советуют ставить защиту на 0,03 Ампер. Конечно, устройство, рассчитанное на 0,01 Ампер надежнее, но и ценовая категория его выше. Для бытовых сетей, по факту, такая защита не требуется.

Как установить и подключить?

Монтаж устройств защиты не составит труда даже для неспециалистов. Нужно просто следовать схеме. Из инструментов понадобится только нож для зачистки проводов и отвертка. Устанавливать приборы лучше за пределами ванной комнаты. Проследите, чтобы тумблеры были легкодоступными. Монтаж выполняется в такой последовательности.

1. Найдите на входном проводе фазу и ноль.

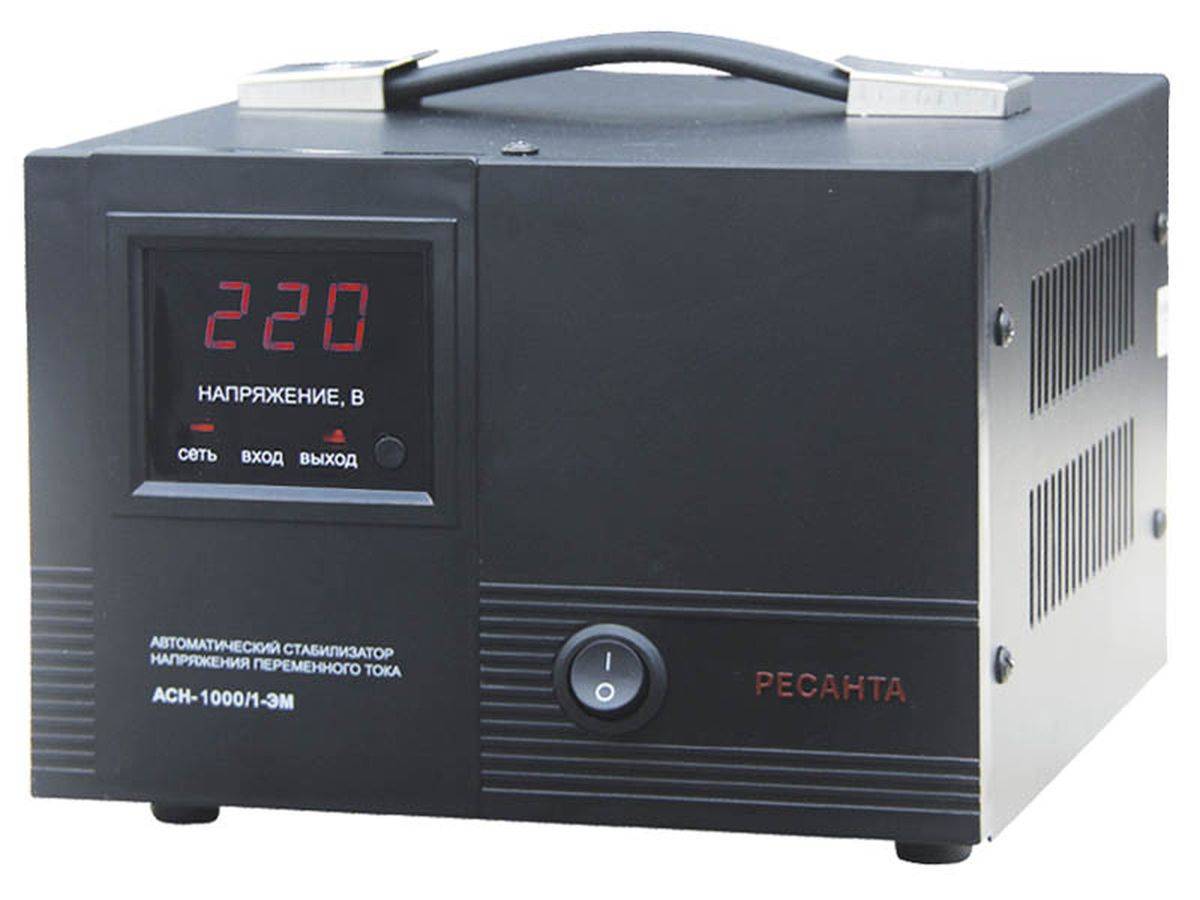

2. Подключите при необходимости стабилизатор напряжения.
3. Фаза проводки заводится на вход АО.
4. Выход АО коммутируется со входом фазы на УЗО.
5. Рабочий ноль подключается на нулевой вход УЗО.
6. Оба выхода с УЗО подключаются к питающей розетке.
7. Провод заземления коммутируется с соответствующей клеммой на розетке.
8. Приборы устанавливаются на DIN-рейку на защелках.
9. Проверьте, что все контакты плотные. Особенно это касается удлинителей.

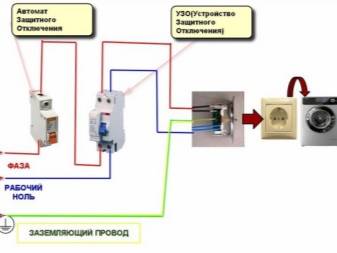

Для монтажа воспользуйтесь приведенной ниже схемой.

Никогда не ставьте выключатели в провод заземления. Не рекомендуется использовать вместо заземления зануление (это когда вывод «земля» подключается к рабочему нулю). В штатном режиме схема хорошо работает. Но при коротком замыкании ток течет по нулевому проводу. Тогда вместо отвода потенциала зануление направляет его на корпус.

Если штатного заземления нет, провод для него все равно проложите. При модернизации электросистемы он пригодится. DIN-рейка также должна быть к нему подключена.
