Конструктивные особенности и принцип работы
Поэтому для загородного домохозяйства оптимальный вариант – устройство автономного водоснабжения на базе насосной станции, которая состоит из следующих обязательных элементов:
- насоса;
- гидроаккумулятора;
- блока для автоматического управления работой станции.
Кроме того, при комплектовании оборудования стоит обратить внимание на наличие обратного клапана – устройства, препятствующего оттоку воды и препятствующего образованию воздушных пробок. Также потребуются различные шланги, фитинги для прокладывания коммуникации и монтажа, а для исключения попадания в насос и систему песка и других нерастворимых частиц понадобится установка сетчатого фильтра.
Также потребуются различные шланги, фитинги для прокладывания коммуникации и монтажа, а для исключения попадания в насос и систему песка и других нерастворимых частиц понадобится установка сетчатого фильтра.
Важными элементами насосной станции можно считать наличие защиты от «сухого хода» – специального реле, исключающего запуск насоса при недостаточном уровне или отсутствии воды, и манометра, регулирующего и контролирующего уровень давления в системе.
Принцип работы насосной станции основан на цикличности:
- после запуска насоса происходит подача воды в гидроаккумулятор до полного заполнения;
- работой насоса при этом управляет реле давления, которое после достижения предельных параметров производит отключение;
- подача воды к точкам водоразбора происходит непосредственно из накопительной емкости, поэтому, когда уровень воды снижается, а, соответственно, понижается и давление, в работу снова включается насос и компенсирует расход.
Таким образом, в системе водоснабжения дома постоянно будет поддерживаться давление на нужном уровне, что позволяет одновременно использовать несколько точек водоразбора. И даже в том случае, если происходит аварийное выключение электроподачи, дом всегда будет обеспечен резервным запасом воды, объем которого совпадает с объемом гидробака.
Технические характеристики
Торговля предлагает большой интервал мощностей для насосных станций – от 500 до 1,5 тысяч Вт. При подборе мощности следует руководствоваться:
- расстоянием от скважины до места установки насоса;
- количеством имеющихся водозаборных точек;
- объемом воды, который может дать данный источник.
Технические характеристики Насосных станций Belamos
Насос стоит выбирать с некоторым запасом мощности, так как возможно подключение дополнительных потребителей воды. Для небольшого коттеджа, например, достаточно показателя в пределах 0,75-1,0 КВт.
Производительность насосной станции равна объему воды, который она может перекачать в течение 1 часа. Показатель зависит и от дебета скважины. Производительность можно рассчитать самостоятельно, измерив объем воды, проходящей через все водоразборные точки в течение одной минуты и пересчитав его на кубометры в час.
Без достаточного напора воды невозможно нормальное функционирование всей системы. Чтобы бесперебойно пользоваться водой, нужно обеспечить во всех точках водопотребления достаточное давление. Для расчета нужной величины напора нужно знать параметры:
- номинального давления воды в системе;
- глубины ее забора;
- расстояния от насоса до дома;
- высоты точек потребления от магистрали трубопровода.
Глубина забора воды рассчитывается путем измерения высоты от уровня водной глади до оси насоса, который установлен около источника. Для более точных расчетов необходимо знать:
- размер скважины;
- расстояние до места нахождения накопителя.
Варианты размещения и принцип работы станции

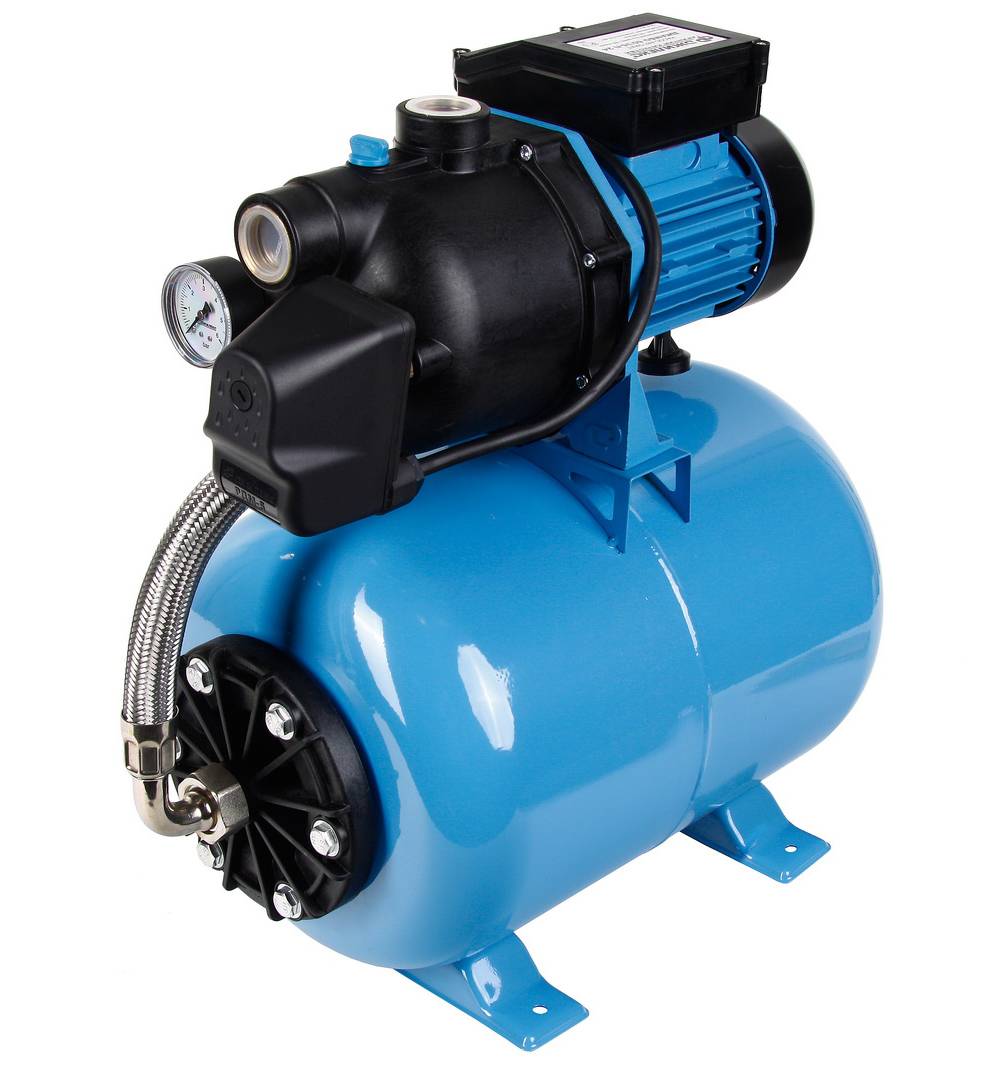

Обзор ДЖИЛЕКС Джамбо 70/50 П-50 ДОМ
Отличается относительно высоким уровнем забора воды, который составляет 9 метров. Снабжен защитой, обеспечивающей работу без перегрузов, высокомощный. Станция обеспечивает перекачку объемом 4200 литров в час, транспортирует жидкость на 50 метров.
Станция имеет пластиковый корпус с гидробаком на 50 литров, изготовленным из высокопрочной углеродистой стали. Есть пульт управления, позволяющий контролировать темп работы, сетевое напряжение, давление потока, уровень электротока. Агрегат надежен.
Плюсы:
- экономичен;
- работает без поломок;
- запускается без рывков;
- присутствует блокировка при перегрузке;
- блок от сухого хода;
- объемный гидробак;
- малошумный ход.
Минусы: - дорогой.
Отзывы покупателей о ДЖИЛЕКС Джамбо 70/50 П-50ДОМ
Покупатели, использовавшие данную установку несколько лет, дают положительные отзывы о ней. Отмечают следующие достоинства:
Мощность. Отлично подходит для загородного дома, позволяет осуществлять полив сада. Насосная станция для дачи.
Отличается большим резервуаром в 50 литров. Гидробак надолго удерживает давление. Через два года работы давление снижается лишь на 0,2 бар.
Насосная станция бесшумна и без вибраций.
Отмечают некоторые элементы конструкции, которые можно было бы исправить: неудобное расположение кнопки выключения, большой вес, из-за чего аппарат тяжело переносить, недостаточно прочное резьбовое крепление напорного патрубка.
DAB E.Sybox
Одна из лучших моделей насосных станций, которые можно найти в продаже в 2021 году. И хотя цена у неё высокая, и начинается с 96–100 тыс. рублей, техника оправдывает такие расходы. В первую очередь, тем, что может перекачивать до 7,2 куб. м в час – 2 2–3 раза больше средней насосной станции. Во-вторых, благодаря высокому напору до 65 метров.
Главные особенности модели – простые настройки и такая же несложная эксплуатация, поддержка постоянного давления с помощью встроенного преобразователя частоты. Гидробак станции защищает систему от гидравлических ударов и обеспечивает нужно давление. А внутри специального отсека этой модели есть ключ, который применяется для установки оборудования в выбранном месте.
- очень тихая работа – в пределах 45 дБ;
- большой напор, который остаётся постоянным даже при подаче воды 5–6 потребителям;
- высокий уровень защиты от любых непредвиденных ситуаций;
- автоматическая диагностика – станция самостоятельно определяет неполадки.
- сравнительно сложный интерфейс – хотя настраивать насос обычно приходится только один раз, в начале эксплуатации;
- высокая стоимость, в пределах 100 тыс. рублей.
Как выбрать насосную станцию для частного дома
Монтируется устройство в подвале, отдельном помещении либо в шахте. При запуске системы вода закачивается в специальную емкость. Когда достигается верхний предел давления, насос перестает работать. Когда кран в доме или на улице открывается, давление в баке снижается, засасывая из скважины очередную порцию воды. Цикл повторяется.
Насосные станции для дачи бывают следующих типов:
- Центробежные, вихревые одноступенчатые. Они устанавливаются на поверхности, имеют небольшую производительность, но создают мощный напор. Основные плюсы агрегатов – бесшумность, низкая цена. Минус – малая глубина всасывания – всего 7–8 м.
- Многоступенчатые. Агрегаты для поверхностной установки около скважины глубиной до 8 м. Плюсы – тихая работа, высокая производительность.
- Со встроенным эжектором. В этих системах часть выходного потока перенаправляется во всасывающуюся магистраль. Благодаря такому устройству вода поднимается с глубины до 10 м. Агрегаты подойдут для установки возле открытых водоемов, колодцев и вкопанных в землю резервуаров. Минус – высокий уровень шума, поэтому при установке в помещениях нужно позаботиться о звукоизоляции.
- С выносным эжектором. Эти системы более тихие, поднимают воду с глубины до 35 м. Эжекторное устройство устанавливается вдали от станции либо в источнике. Во втором случае дополнительно необходимо монтировать еще одну магистраль с двумя параллельными трубами – подающей и рециркуляционной.
При выборе важно учитывать тип монтажа станции:
- Поверхностный. Насосные станции водоснабжения устанавливаются внутри дома либо рядом со скважиной, в отдельном строении или приямке.
- Заглубленный. Используется глубинный насос, который поднимает воду с глубины до 300 м. Часто к таким системам относят профессиональное оборудование.
Критерии выбора
Мощность. Бытовые установки идут с параметрами – 0,6–1,5 кВт. Выбирайте мощность с учетом ежесуточной потребности в воде
Обратите внимание на расстояние станции от скважины, высоту подъема жидкости. При близости к колодцу и небольшой глубине залегания грунтовых вод требуется меньше мощности.
Производительность
Показатель измеряется в количестве воды, которое выдается агрегатом за час. Параметр указывается в техпаспорте, у бытовых установок он равен 2000–6000 л/ч.
Объем накопительного резервуара. Значение зависит от потребляемого количества воды. Для одного человека хватает объема 20–30 л, для небольшой семьи – 50 л, для 5 человек и более подойдут баки на 100 л. Емкости менее 24 л покупать не рекомендуется, так как у них короткий срок службы.
Защита от сухого хода и перегрева. Агрегаты с данной функцией отличаются бесперебойной работой и длительным сроком эксплуатации. Когда нет воды в скважине, система отключается, защищая двигатель от перегрева.
Способ управления. Он бывает ручным, дистанционным или автоматическим. В последнем случае включает и выключает насос реле давления.
Материалы. Гидроаккумуляторы делаются из черной или нержавеющей листовой стали. Последний материал более прочный и долговечный, устойчив к коррозии. Корпус и рабочие колеса пластиковые, стальные либо чугунные. Пластик – недолговечный, сталь и чугун – более практичные в эксплуатации. Самые дорогие и качественные агрегаты делаются из алюминия, латуни и бронзы.
Лучшая насосная станция для частного дома премиум класса
Думая, какую насосную станцию выбрать для дома, не стоит экономить. Эти модели «вечные». Они работают очень долго. Правда, стоимость их достаточно высокая. Если нет желания мириться с проблемами, связанными с водоснабжением в частном доме, рекомендуется выбирать лучшее качество от мировых производителей.
DAB E.Sybox
Это довольно мощное и габаритное устройство, в которое встроен большой и мощный насос. Таким образом, агрегат можно использовать для обеспечения нужд большой семьи. Он может работать круглый год. При этом используется даже с водой, где есть абразивные примеси. Максимальное давление составляет 7 бар, двигатель хорошо защищен. Проводка у этого насоса отлично замаскирована корпусом, поэтому риск ее повредить минимальный. Производитель использует качественные комплектующие. И он может себе это позволить, потому что цена этой модели очень высокая. Но этого стоит, если есть желание надолго забыть о необходимости замены насосной станции. Уровень шума низкий.
DAB E.Sybox
Характеристики:
- мощность 1 200 Вт;
- производительность 6 куб. м/час;
- напор 35 метров;
- гидроаккумулятор 20 литров.
Плюсы
- насос качественный и мощный;
- высокое и стабильное давление;
- есть ЖК-дисплей;
- приятный внешний вид;
- есть преобразователь частот.
Минусы
- высокая цена;
- сложность установки без специалиста.
Wilo HMC 605
Это прибор от немецкого производителя, что гарантирует высокое качество. У станции большая мощность, которую хватает для большого дома. При этом дома, где есть несколько точек забора воды. Производительность доходит до 7 кубических метров в час, что действительно отличный результат. Мембранный бак на 50 литров. Установку можно использовать для домашних нужд и для полива. Правда требуется понимать, что цена высокая. Поэтому далеко не каждый готов применять насосную станцию для полива на даче.
Wilo HMC 605
Характеристики:
- мощность 1 100 Вт;
- производительность 7 куб. м/час;
- напор 56 метров;
- гидроаккумулятор 50 литров.
Плюсы
- двигатель однофазный;
- высокая эффективность;
- отлично защищен мотор;
- работает тихо;
- корпус создан из нержавеющей стали;
- простота эксплуатации.
Минусы
- высокая цена;
- габаритный.
Wilo HMC 605
Grundfos CMBE 3-62
Весьма неплохая модель, которая стала лидером этой категории. Она обладает рабочим давлением более 9 бар, применяет большую самовсасывающую мощь. При этом пользователь сам может настроить желаемую мощность и регулировать частоты, исходя из текущих потребностей. Данная функция благоприятно сказывается на возможности экономить на электроэнергии. Бак всего на 2 литра, но этого хватает. Напор достигает 40 метров.
Grundfos CMBE 3-62
Характеристики:
- мощность 1 100 Вт;
- производительность 4,8 куб. м/час;
- напор 40 метров;
- гидроаккумулятор 2 литра.
Плюсы
- кабель длинный, поэтому проблем с подключением не возникает;
- простота установки и эксплуатации;
- защищен двигатель;
- есть защита от перегрузки;
- умеренное потребление электричества.
Минусы
издает много шума.
Grundfos CMBE 3-62
Это основные насосные станции премиум класса. Есть модели и от других производителей, поэтому необходимо изучать предложения на момент покупки. Тем более, что компании постоянно улучшают свои товары. Данный рейтинг актуален на момент его создания.
Краткий обзор моделей бытовых насосных станций
Безусловно, важнейшим критерием выбора насосного оборудования должен считаться рейтинг компании-производителя. Такую покупку нельзя назвать дешевой, она делается на несколько лет вперед, и отдавать деньги за никому не известное изделие с невнятными гарантийными обязательствами будет не совсем разумно.
Из отечественных брендов можно смело порекомендовать насосные станции компании «Джилекс» — они отлично адаптированы именно к российским условиям эксплуатации. Неплохой репутацией обладают установки марок «Вихрь» и «Зубр» — это тоже российские разработки, правда, преимущественно впускаемые на производственных мощностях соседнего Китая. Впрочем, китайскую сборку практикуют и очень многие европейские производители.
При выборе конкретного производителя никогда нелишним будет уточнить, как в данном регионе организовано сервисное обслуживание, есть ли специализированные центры, где можно будет получить техническую поддержку. Очень обидно будет, если приобретенная насосная станция в вашей местности будет считаться «экзотикой», и любую даже пустяковую запчасть придется заказывать откуда-то издалека.
| «Калибр СВД-410/2» | Станция водоснабжения отечественного производства. Чугунный корпус, без эжектора. Мощность – 410 Вт. Объем бака – всего 2 л, что существенно суживает сферу применения станции. Габариты 330×260×340 мм. Масса 12.3 кг. | 9 м, 35 м вод. ст., 30 л/мин. | 5350 руб. | |
| «Quattro Elementi Automatico 601» | Недорогая насосная станция среднего класса. Пластиковый корпус. Защита от “сухого хода” не предусмотрена. Встроенный манометр. Аккумулирующий бак на 20 литров. Мощность – 600 Вт. Масса – 12 кг. | 8 м, 35 м вод. ст., 2800 л/час | 6750 руб. | |
| «Джилекс Джамбо 60/35 П-24 4021» | Одна из наиболее популярных моделей российского производителя «Джилекс». Пластиковый корпус, встроенный манометр. Эжектор встроенный. Защиты от сухого хода нет, но предусмотрена возможность ее установки. Бак мембранный – 24 литра. Мощность насоса – 600 Вт. Габариты 540×280×530 мм. Масса – 12.7 кг. | 9 м, 35 м вод. ст., 60 л/мин. | 7700 руб. | |
| «Metabo HWW 3300/25 G» | Чугунный корпус. Встроенный манометр. Компактная компоновка станции. Удобные подставки для закрепления на основании. Бак – 24 литра. Защита от перегрева. Мощность – 900 Вт. Масса – 19 кг. | 8,5 м, 45 м вод. ст., 3300 л/час | 9500 руб. | |
| «Gardena 4000/5 Comfort ECO» | Современная насосная станция повышенной комфортности эксплуатации. Пластиковый корпус, низкий уровень шума. Удобная панель управления с переключателем режимов и манометром. Встроенный фильтр очистки воды. Бак – 24 литра. Масса – 13.7 кг. Защита от «сухого хода». Мощность двигателя – 850 Вт. | 8 м, 45 м вод. ст., 3500 л/час | 11900 руб. | |
| «Karcher BPP 4500/50 1.645-291» | Оригинальная модель, выполненная фирменном «кархеровском» стиле, с очень компактной компоновкой. Пластиковый корпус, интегрированный манометр. Дополнительные регулировки частоты включения станции. Аккумулирующий бак на 18 литров. Мощность – 1200 Вт. Габариты 495×283×550 мм, масса – 17 кг. | 8 м, 50 м вод. ст., 75 л/мин. | 11200 руб. | |
| «Marina APM100/25» | Насосная станция стационарной установки с внешним эжектором, позволяющая производить отбор воды со значительной глубины. Чугунный корпус. Мембранный бак – 25 литров. Мощность привода – 1100 Вт. Повышенный диаметр всасывающего и выходного патрубков (1¼ дюйма). Масса – 24 кг. | 25 м, 35 м вод. ст., 2400 л/час | 17700 руб. | |
| «Grundfos Hydrojet JP 5/60» | Автоматическая насосная станция со встроенным эжектором. Корпус и лопасти рабочего колеса – нержавеющая сталь. Объемный гидроаккумулирующий бак на 60 литров. Мощность – всего 775 Вт. Масса – 23.2 кг. | 8 м, 40 м вод. ст., 3000 л/час | 29700 руб. |
И в завершение публикации – полезная видео-информация, которая также поможет определиться с выбором насосной станции для дома:
Как выбрать насосную станцию
При условии правильного выбора насосного агрегата будет обеспечено автономное водоснабжение загородного дома, коттеджа, полностью отвечающее потребительскому спросу.
Для этого необходимо определиться с основными характеристиками будущей станции:
- глубина всасывания;
- производительность;
- мощность;
- объем гидроаккумулятора.
Помогут примерные измерения и расчеты, которые можно произвести самостоятельно:
- Глубина, с которой предстоит качать воду.
- Расстояние от источника до точек забора воды.
- Средний расход воды со всех точек одновременно. При условии, что через кран расходуется воды около 4 л/мин и 10 – 12 л/мин при использовании душа, можно рассчитать примерный единовременный расход воды всеми потребителями в час. Этот показатель будет соответствовать производительности станции.
Мощность насосной станции
Учитывая ежесуточную потребность в воде необходимо подобрать мощность насосной станции.
На этот показатель будет влиять:
- высота подъема воды;
- удаленность агрегата от скважины;
- производительность источника водозабора.
Среди бытовых установок мощность составляет 0,6 – 1,5 кВт. Из них можно выбрать, оптимальный вариант, не переплачивая.
Чем меньше расстояние от скважины и глубина залегания водоносного слоя, тем меньше мощности требуется для водоснабжения.
Производительность станции
Количество воды, которое агрегат способен выдать в водопроводную систему дома в час, является производительностью станции.
Она указывается в техническом паспорте, прилагаемом к товару. Производительность бытовых установок для дома и дачи колеблется между 2000 – 6000 л/ч.
Способы управления
- Автоматический способ управления. Когда достигается верхний и нижний предел давления, специальное реле включает или выключает насос.
- Ручной.
- Дистанционный.
Защита от сухого хода и перегрева
Агрегаты водоснабжения, имеющие защиту от перегрева и сухого хода, отличаются безукоризненной работой. Система автоматически отключается при отсутствии воды в скважине, ограждая электродвигатель от перегрева.
Такой вид защиты продлевает срок службы насосной станции и увеличивает стоимость.
Объем накопительного резервуара
Выбирая насосную станцию для дома, следует обратить внимание на объем накопительного бачка. Он зависит от потребляемого количества воды и должен обеспечить водоснабжение при отключении электроэнергии
Объем бачка может быть от 8 л до 100 л.
Третье место в рейтинге. AL-KO, модель AL-KO HWA 4500 Comfort
Насосная станция стандартной конструкции. Накопительный бак 25 л., производительность 4 кубометра в час достаточны для нужд большинства покупателей. Конструкторы предусмотрели защиту от работы без воды. Покупателей привлекает доступная цена изделия.
Нужно
учитывать, что цена обусловлена комплектующими. По отзывам потребителей, через
два года нужно следить за реле давления. Это неудобно. Для регулировки нужен
нестандартный ключ (на 9). Если не следить, то давление повысится и потребуется
замена мембраны. Все это происходит тогда, когда гарантии уже не работают.
Достоинства
модели:
- Доступная цена.
- Качество сборки на уровне
моделей элитного класса. - Насосная станция почти не
шумит.
Минусы:
Используются комплектующие из
Китая.
Неудобное расположение датчика
давления.
Во время эксплуатации требуется
внимание и регулировка автоматики.
Насосная станция
нестандартной комплектации. Насос включается, как только открывается кран.
Устанавливают станцию в основном для обеспечения полива участка. Гидрофор для
этих целей не подходит. При поливе, система с гидроаккумулятором часто
включается, что уменьшает ресурс устройства. Модель AL-KO HWA 4500 Comfort
работает непрерывно. Напор регулируется автоматически.
Модель
используют владельцы, ценящие постоянный напор при любых условиях расхода воды.
Например, там, где есть бойлер, эта станция позволяет обеспечить в системе
постоянную температуру воды. Анализируя отзывы покупателей, мы не нашли
недостатков. Третье место в рейтинге – заслуженная характеристика оборудования.
Плюсы:
- Инновационная система
регулировки давления. - Надежная работа при
значительном расходе воды. - Постоянное давление в системе.
- Встроенная защита от сухого
хода, перегрева мотора. - Малые габариты.
- Плавный пуск.
Недостатки:
- Отсутствие запаса воды.
- Требуются разумные решения при
работе в системе с глубинным насосом, установленным в скважине.
Если у вас есть накопительный бассейн, эта станция отлично подойдет, обеспечив водой участок и системы, в которых постоянное давление имеет особое значение.
Насосная станция ДЖИЛЕКС Джамбо 50/28 Ч-18 (530 Вт)
Производительность оборудования позволяет обеспечить мощность 3 куба в час, причем подается чистая вида, без каких-то сторонних примесей – частички не более 0,9 мм.
Корпус агрегата изготовлен из чугуна. Прибор оборудован насосом центробежного типа и баком объемом 18 л, здесь хранится запас воды, погретой не больше чем до + 36С. Непосредственно станция довольно компактная, экономная и тихая.
Изделие по весу не более 15 кг. Станция может качественно работать, если водоносный слой расположен на уровне не ниже 9 м. Воду насос выкачивает на высоту до 29 м. Электродвигатель имеет мощность 530 Вт.
Преимущества:
- компактность;
- стоимость;
- качество изготовления;
- надежность;
- производительность.
Недостатки:
не выявлены.
Насосная станция для частного дома: водоснабжение и разновидности оборудования
Насосные агрегаты применяются в различных сферах. Множество моделей полноценно работают с небольшим количеством примесей. Откачка грязной жидкости производится при помощи дренажной системы.
Организация качественной работы установки
В отличие от промышленного оборудования, на насосные станции водоснабжения для частного дома цена будет значительно меньше. Важными характеристиками являются технические параметры (производительность, напор, глубина всасывания) и нюансы эксплуатации. Чаще всего для частного жилья применяются вихревые, самовсасывающие и многоступенчатые устройства.
Устройство многоступенчатого водяного насоса
Многоступенчатая конструкция предполагает приведение в движение при помощи специальных рабочих колес. При этом давление находится в зависимости от общего напора всех элементов. Подобное оборудование может быть как поверхностного, так и погружного типа. Система подходит для установки на даче, построенной для постоянно проживания.
Многоступенчатый вариант
К преимуществам станции можно отнести:
- Небольшой уровень шума.
- Подача большого объема воды.
- Простота при обслуживании и точная схема использования.
Особенности конструкции самовсасывающего типа
К оборудованию центробежного типа относятся самовсасывающие насосные конструкции. Их монтаж производится на поверхности.
Самовсасывающая конструкция
Схема водоснабжения частного дома с насосной станцией подобного типа включает следующие действия:
- Емкость и трубопроводная магистраль наполняются жидкостью.
- Вращается рабочее колесо.
- Центробежные силы оказывают влияние на передвижение воды.
- Под определенным напором жидкость перемещается в трубопровод.
- Когда давление в центральной части колеса падает, то производится перемещение жидкости в корпусную часть.
Постоянная подача воды обусловлена повторение цикла действий. К минусам работы прибора относится высокий уровень шума.
Насосные станции вихревого типа
Функциональность вихревых конструкций основана на способе перемещения жидкости при помощи лопаток. Данные элементы располагаются на рабочем колесе. Подобные модели обладают невысоким показателем КПД. Не стоит использовать устройство с высокой мощностью.
Вихревой агрегат
Конструкция не используется для перекачки вязких жидкостей, а также отличается чувствительностью к частицам крупного размера. Если в воде появятся примеси, то будут появляться постоянные засоры.
Вариант бытового устройства для дачи
Модели для бытовых нужд оборудуются поверхностным устройством, что позволяет эксплуатировать скважины малого диаметра.
Оборудование применяется для подачи воды на разные нужды
Такие агрегаты обладают следующими достоинствами:
- большой выбор моделей;
- применение дополнительного оборудования позволяет создать и контролировать нужное давление;
- можно подобрать бюджетные варианты;
- конструкция используется не только для подачи воды в дом, но и для полива огорода.
