Выбираем кран для подключения стиральной машины

Что это такое и для чего он нужен

Стиральную машину очень часто следует отключать от водопровода. Лучше всего – всегда, когда она не нужна. Связано это с тем, что в системах подачи воды бывают неожиданные аварийные скачки давления, и в результате гидроудара может повредиться шланг или клапан внутри аппарата. Могут возникнуть повреждения и при длительной эксплуатации. В результате можно залить и свою, и соседскую квартиру. Да и в частном доме потоп никому не нужен.

В принципе, перекрыть патрубок подачи холодной воды можно первым попавшимся краном или вентилем подходящего диаметра. Но всегда хочется, чтобы все оборудование в ванной или кухне было стильным, удобным, красивым и однотипным.

Преимущества и недостатки

Плюсов у латунных шаровых изделий множество, минусы у бытовых кранов практически отсутствуют:

• очень компактные габариты;
• надежность;
• долговечность;
• простота конструкции и ремонтопригодность;
• небольшая стоимость;
• хорошая герметичность;
• маленькое гидравлическое сопротивление;
• коррозионная стойкость.

Недостатки при использовании в домашних сантехнических системах практически отсутствуют

Следует только обращать внимание, что при расположении краника с консольной рукоятью вдоль стены для поворота рукояти может не быть места – следует продумать удобное размещение еще на этапе планирования

Оборудование и его разновидности

Чтобы произвести подключение машинки необходимо позаботиться о подводе воды к устройству от холодного водоснабжения, а также о ее сливе после стирки. Для этого следует приобрести шланг и вентиль, а также уплотнительные элементы. Хорошо если место врезки было предусмотрено заранее, еще на этапе прокладки труб. Если же такая возможность не была предусмотрено, то придется сейчас выполнить данную процедуру.

Кран на воду для стиральной машинки

Рекомендуется придерживаться следующих советов:

• в случае если установлены стальные трубы, а делать дополнительную сварку отвода не планируется, то можно выполнить подключение к отводу унитазного бачка, раковины, кухонного смесителя или водонагревателя;
• в случае когда установлены металлопластиковые трубы кран может быть подсоединен практически в любое требуемое место, так как материал довольно легко резать подручными средствами.

При установке на отвод сливного бака можно применить кран тройник для стиральной машины. Монтируется он в любом месте, в независимости от места расположения уже имеющегося крана. При подключении к бойлеру необходимо размещать вентиль для стиральной машинки на участке между основной трубой и краном для водонагревателя. Это позволит проводить стирку в любое время и не зависеть от работы водонагревающего устройства.

Если машинка-автомат будет размещена на кухне, то соответственно и подключать ее стоит к кухонному смесителю

Для этого важно проследить, чтобы вода подводилась посредством гибких шлангов. Если предусмотрен другой вариант, то его лучше сразу заменить на предложенный. Кран шаровый на машинку

Кран шаровый на машинку

Итак, определившись с местом установки крана, следует разобраться, какие виды вентилей предлагают современные производители. Вентиль – это особая запорная арматура, которая способствует перекрытию водного потока. Существует несколько разновидностей подобных приспособлений.

Наиболее популярным оборудованием считаются краны от компаний:

• «Arco» — испанская фирма, много лет занимающаяся производством вентилей и кранов для газоснабжения и водопроводных сетей;
• «Fornara» — итальянская фирма, основной сферой деятельности которой является производство латунной арматуры.

По своей конструкции вентили бывают трех разновидностей:

• кран для стиральной машины угловой;
• вентиль запорный проходной;
• вентиль прямоточный.

Угловой запорный вентиль монтируется на поворотном участке трубы. Стоит иметь в виду, что такое оборудование отличается малым гидравлическим сопротивлением. Поэтому если имеется возможность, то лучше установить другой тип крана. Однако, когда единственным местом установки является поворот трубопровода, то этот вентиль будет просто незаменим. Кран для стиральной машины проходной устанавливается на узле трубопровода, расположенном горизонтально или вертикально. Особенность прямоточного оборудования в том, что оно отличается большой массой, поэтому чаще всего выбор делается не в его пользу.

Подключение крана к водопроводу и стиральной машинке

Практически все имеющиеся в сантехнических магазинах краны имеют сферический запорный элемент. Ниже представлен шаровый кран для стиральной машины фото.

https://youtube.com/watch?v=KU9e0c3aReg

Как подключить стиральную машинку автомат к крану

После приобретения стиральной машины ее необходимо подключить к водоснабжению и канализации. Для этого предусмотрено использование ряда дополнительных элементов, одним из которых является кран для стиральной машины. В подсоединении агрегата к водопроводной трубе это чрезвычайно важный арматурный узел.

Мы расскажем, как выбрать и установить кран, позволяющий открывать/перекрывать подачу воды в стиральную машинку. Подскажем, какой тип устройства выбрать и как его грамотно установить. Наши рекомендации помогут домашним умельцам справиться с работой самостоятельно.

Роль крана при подключении стиралки

Кран, который используется при подсоединении стирального автомата к водоснабжающей сети, играет важную роль. С его помощью можно мгновенно перекрыть воду в случае непредвиденных обстоятельств, например, при выходе машинки из строя, что может привести к протечкам.

Еще большую опасность представляет собой гидроудар в водопроводных трубах: он может нарушить целостность эластичного шланга стирального агрегата, следствием чего станет масштабный потоп, который вызовет оправданное возмущение соседей.

Чтобы этого не случилось, необходимо подключать автомат через кран. Эту деталь рекомендуется размещать на видном месте, чтобы всегда иметь оперативный доступ. В экстремальной ситуации такое решение позволит выиграть несколько минут, которые могут оказаться решающими для предотвращения затопления.

Разновидности отсекающих устройств

В специализированных магазинах представлен разнообразный ассортимент кранов. Рассмотрим подробнее наиболее часто применяемые виды.

Среди них можно отметить многооборотные, перекрывающие поступление водного потока за счет движения пластины, а также шаровые краны, включение и выключение которых происходит при помощи перемещения небольшого шарика, установленного внутри конструкции.

Шаровые краны имеют ряд преимуществ:

Еще стоит отметить небольшой размер этой разновидности отсекающих устройств, позволяющий их использовать даже в самых стесненных обстоятельствах.

Виды кранов шарового типа

Существует несколько разновидностей шаровых отсекателей. Рассмотрим основные из них, применяемые для выполнения процесса подключения стиральной машинки в домашних условиях.

Вариант #1 — проходной

У подобного механизма с двух сторон расположены выходные отверстия, что позволяет перекрывать воду, разделяя ответвление на две части. Приспособления, относящиеся к этой категории, могут устанавливаться на отдельную трубу, которая отходит от общего стояка к какому-либо предмету сантехники, или использоваться для врезки.

Вариант #2 — тройник (трехходовой)

Как понятно из названия, подобное устройство оснащено тремя входами-выходами. Одно из отверстий отвечает непосредственно за перекрытие водного тока, два других служат для объединения всех отводов водоснабжения в единую систему.

Подобные компоненты, которые могут иметь различные размеры, форму и конфигурацию, как правило, используются для врезки в водопроводную трубу, где они часто сочетаются с другими приспособлениями, например, со смесителем. Эта функция недоступна обычному проточному крану из-за особенностей его конструкции.

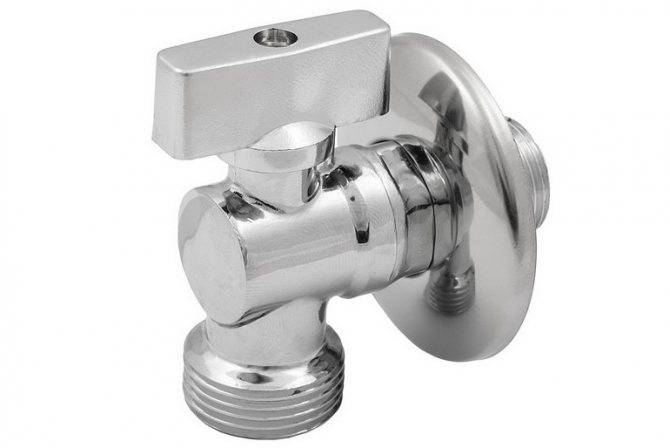

Вариант #3 — угловой

Конструкция этого элемента соответствует особенностям проходного фитинга. При помощи этого крана можно разделить отводную трубу на две самостоятельных ветви, расположенных под прямым углом.

Подобный элемент чаще всего применяется при установке унитазов, однако хорошо подходит и для подключения нестандартно расположенных стиральных машин.

В комплектацию кранов всех категорий входят уплотнительные кольца, фиксирующие гайки, а также поворотные ручки, при помощи которых осуществляется перекрытие воды и доступ к ней. Последний элемент крепится к корпусу детали запорной гайкой.

Какому виду крана отдать предпочтение?

В процессе выбора модели крана нужно прежде всего исходить из места, к котором планируется установка стиральной машинки. В небольших помещениях лучше использовать угловые элементы, с помощью которых можно сократить пространство для подсоединения.

При необходимости одновременно соединить два или более сантехнических приборов лучше воспользоваться трехходовым краном, а при имеющемся отводе для стирального агрегата – проходным шаровым краном.

Не менее важен и угол поворота приспособления: не слишком удобно пользоваться прибором, вентиль которого закрывается в сторону стены, задевая ее.

Виды и конструкции

Встречаются три основных конструктивных варианта устройства:

• обычный проходной прямоточный шаровый кран. С одной стороны патрубок с наружной резьбой ¾» для накручивания накидной гайки шланга стиралки, с другой – чаще всего внутренняя резьба для подсоединения к водопроводу;
• угловой кран – вариант обычного проходного фитинга, только ток воды поворачивается (обычно на 90°). Удобен при размещении машины в углу, близком расположении труб к стене, скрытой прокладке трубопровода в стене или чтобы не допустить загиба шланга;
• трехходовой кран, выполненный на основе тройника. Имеет две принципиальных модификации:

1. тройник, корпус которого устанавливается в трубопровод и является его проточной частью, на третьем патрубке имеется кран и резьба – именно к ней и прикручивается шланг;
2. тройник, через который подключается два устройства-потребителя воды, и кран позволяет перекрыть любого потребителя или обоих сразу. Типичный пример – фитинг, устанавливаемый на скорую руку на смеситель в ванной: к нему подключаются шланг машинки и шланг душа. Такое же устройство можно использовать для стационарного подключения стиральной и посудомоечной машин, расположенных рядом на кухне.

Маркировка: на корпусе фитинга наносятся:

DN — диаметр в мм (иногда дублируется в дюймах, на малых диаметрах без штрихов);

PN — рабочее давление в бар.

Тройник для подключения стиральной машины к водопроводу

При покупке новой стиральной машинки или при переезде перед вами появляется задача подключения аппарата к водопроводу. Для такой цели чаще всего используют кран, называемый тройником.

Предназначение

Мысль о том, что кран-тройник для стиральной машины не так и важен, появляется у многих людей. Таким пользователям, скорее всего, неизвестно понятие гидроудара в водопроводных трубах, в результате которого и металлическая, и металлопластиковая труба может разойтись по шву. И если заливной шланг подключить прямо к водопроводу, существует большой риск, что он порвется из-за такого гидроудара, что приведет к потокам воды в квартире.

Использование крана-тройника убережет вас от необходимости переделывать ремонт и в вашей квартире, и у соседей снизу. И именно тройник особенно удобен, так как позволяет врезать в водопровод сразу несколько бытовых приборов, например, посудомоечную и стиральную машинки.

Виды кранов

В подключении стиральной машины могут использоваться:

• Тройники либо проходные краны. Они применяются для врезки в трубопровод.
• Угловые краны. Их выбирают, если нужно подключить технику к отдельной ветке.

Каждый вид этих кранов бывает вентильным, шаровым или проходным. Отличия заключаются в способе перекрытия в таких кранах воды. Кроме того, они могут отличаться материалом, из которого сделаны (обычно это латунь или силумин).

Какой лучше установить?

Подбирать подходящий кран следует в первую очередь с оглядкой на ваши навыки и финансовые возможности. Выбор типа крана должен основываться на бюджете покупки, а не на местоположении стиральной машинки.

Наиболее экономичным и простым является проходной кран, так как для его установки не нужны особые приспособления. Подсоединив такой кран к подающему воду шлангу, стиральную машинку можно подключить к смесителю, умывальнику, водонагревателю (к трубе, подающей воду в бак нагревателя) или даже к сливному бачку (как после шлангочки, так и до нее)

Выбирая проходной вентиль, важно уделить внимание направлению его рычажка, чтобы он не упирался в стену и к нему было легко подобраться

Для подключения тройника нужно подготовить газовый ключ и набор ключей. Также для работы вам понадобится ФУМ-лента, которую надо накрутить на резьбу. Затянув соединение с помощью газового ключа, нужно проверить его герметичность. Установка тройника на старые трубы не рекомендуется.

Если вы собираетесь установить угловой вентиль, следует приобрести дополнительную трубу. Также вам понадобится специальный тройник, который устанавливается в участки трубы. В целом монтаж углового крана такой же, как подключение крана-тройника, то есть вам нужно воспользоваться ФУМ-лентой, намотав ее на резьбу. Затем вентиль вкручивается в трубу, а к нему подсоединяется шланг от машинки. Далее соединение затягивается газовым ключом.

Способы подключения к водопроводу

Металлическая труба

Проще всего подключить машинку к месту, где уже имеется тройник для смесителя, унитаза или посудомоечной машины. Отсоединив шланг прибора, на его место устанавливают еще одни кран-тройник. В его выходы вставляют и подключенную ранее сантехнику, и кран для стиральной машины.

Если же на трубе ранее не устанавливался тройник и у вас нет возможности применить «вампир», необходимо выполнить врезку. Вырезав часть магистрали, вам придется сделать резьбу, а затем уже подключать тройник.

Труба из металлопластика

Для установки тройника на пластиковые трубы требуется специальный инструмент и правильный подбор тройника с фитинговыми отводами, стыкующимися с металлопластиковыми трубами. Используя специальные ножницы, необходимо выполнить качественный обжим отводов. Если таких ножниц у вас нет и раньше с металлопластиковыми трубами вы не работали, лучше пригласите для подключения машинки специалиста.

Альтернативы

Вместо крана-тройника вы можете предпочесть установку фитинг-тройника. После разрезания трубы такой фитинг устанавливается между ее отрезками, а затем в его свободное отверстие вставляется труба, которая идет к стиральной машинке. Это одновременно простой и недорогой способ, однако его нельзя назвать очень надежным. Уплотнители фитинга со временем изнашиваются, что приводит к появлению протечки.

Также кран-тройник можно заменить обычным шаровым краном. Его надежность настолько же высока, как и у специализированного крана, при этом стоимость намного ниже.

Разновидности отсекающих устройств

В специализированных магазинах представлен разнообразный ассортимент кранов. Рассмотрим подробнее наиболее часто применяемые виды.

Среди них можно отметить многооборотные, перекрывающие поступление водного потока за счет движения пластины, а также шаровые краны, включение и выключение которых происходит при помощи перемещения небольшого шарика, установленного внутри конструкции.

Для подключения машин-автоматов используются различные виды кранов, различающиеся по конфигурации, размерам, форме и дизайну

Шаровые краны имеют ряд преимуществ:

• высокую герметичность;
• оперативный отклик, позволяющий быстро преградить ток воды;
• простоту конструкции, способствующую пролонгированию эксплуатационного периода.

Еще стоит отметить небольшой размер этой разновидности отсекающих устройств, позволяющий их использовать даже в самых стесненных обстоятельствах.

Почему не подойдет типовой проточный затвор?

Не редки ситуации, когда пользователи стиралок не сталкивались с подводом воды к бытовой технике и не понимают, почему нельзя установить типовой проточный вентиль.

Если вы знаете, что такое гидроудар, то подобных вопросов не возникнет: вода под высоким давлением буквально разрывает металлопластиковые и даже металлические трубы. Устройство для стирки подключено напрямую с помощью обычного шланга? Высока вероятность, что во время гидроудара его разорвет на части.

Больше всего уместен кран-тройник. Он не только выдержит высокое давление, но и позволит подключить к воде сразу несколько разных устройств. К примеру, машинку для стирки и посудомойку.

Виды и конструкции

Встречаются три основных конструктивных варианта устройства:

• обычный проходной прямоточный шаровый кран. С одной стороны патрубок с наружной резьбой ¾» для накручивания накидной гайки шланга стиралки, с другой – чаще всего внутренняя резьба для подсоединения к водопроводу;
• угловой кран – вариант обычного проходного фитинга, только ток воды поворачивается (обычно на 90°). Удобен при размещении машины в углу, близком расположении труб к стене, скрытой прокладке трубопровода в стене или чтобы не допустить загиба шланга;
• трехходовой кран, выполненный на основе тройника. Имеет две принципиальных модификации:

1. тройник, корпус которого устанавливается в трубопровод и является его проточной частью, на третьем патрубке имеется кран и резьба – именно к ней и прикручивается шланг;
2. тройник, через который подключается два устройства-потребителя воды, и кран позволяет перекрыть любого потребителя или обоих сразу. Типичный пример – фитинг, устанавливаемый на скорую руку на смеситель в ванной: к нему подключаются шланг машинки и шланг душа. Такое же устройство можно использовать для стационарного подключения стиральной и посудомоечной машин, расположенных рядом на кухне.

Маркировка: на корпусе фитинга наносятся:

DN — диаметр в мм (иногда дублируется в дюймах, на малых диаметрах без штрихов);

PN — рабочее давление в бар.

Советы по выбору

Вентили (клапаны) долго закрываются, чаще бывают протечки. Задвижки – не имеет смысла (см. выше). Чугун – громоздко. Сталь ржавеет. Титан и нержавейка – дорого и смысла не имеет. Силумин – долго не проживет, а скупой платит дважды. Пластик не рассчитан на каждодневное кручение. В общем, всем известные шаровые изделия из латуни – оптимальный выбор. Желтые или покрытые никелем или хромом – дело вкуса, нужно ориентироваться на общий стиль ванной. Но стоит учесть тот момент, что латунь с течением времени тускнеет.

Нашего производства или импортного? Наши изделия средней ценовой категории не хуже, а эксклюзивный дизайн за корпусом машины обычно не виден.

Выбор конструкции зависит от места установки агрегата, материала труб, планов на ремонт. Если в доме пластиковые трубы – их легко разрезать, смонтировать нужный кусочек трубопровода посредством вставки тройника и установки прямоточного крана. Если стоят старые стальные, планируется их замена в ближайшие пару лет – тогда стоит прикрутить фитинг к ближайшему смесителю или крану и не мучиться с врезкой в стальные трубы. Фитинги бывают разные: некоторые накручиваются между корпусом смесителя и душевым шлангом и гусаком; некоторые состоят из трубочки и трехходового компактного краника и вкручиваются между эксцентриками и корпусом смесителя (трубочка – на горячую воду, тройник с краником – на холодную).

Прямоточные модели используются тогда, когда имеется подходящий патрубок с резьбой (или подходящий отрезок трубопровода). Аналогично применяются угловые изделия – их применение определяется расположением машины.

Трехходовые краны устанавливаются для подключения двух агрегатов, например стиральной и посудомоечной машины; или при временном подключении от смесителя.

Как установить кран

Существует несколько способов подключения стиральной машинки к магистрали холодного водоснабжения, в зависимости от которых приобретается различные типы сантехнической арматуры, при проведении операции используются следующие комплектующие и инструмент:

• Разводной, гаечный ключ, отвертка.
• Заливной полимерный шланг, входящий в комплект машины или приобретенное в торговой сети изделие с 10% запасом по длине при больших расстояниях от водорозетки до электротехники.
• Шаровый кран угловой, прямоточной или тройниковой конструкции корпуса.
• Уплотнительные материалы: льноволокно, сантехническая нить, Фум-лента.

Между водорозеткой и смесителем

Один из простых способов подключения стиральной машины — установка винтового (поворотная головка эстетичнее смотрится) крана-тройника в просвет между стеной и водорозеткой на заранее приобретенный в торговой сети комплект патрубков. В один из них встроен трехпроходный кран и через него на смеситель к стиралке подается холодная вода, а другой имеет аналогичную длину и предназначен для подведения горячей воды к смесительному узлу. Метод подключения довольно прост и состоит из следующих операций:

1. Перекрывают холодную и горячую воду, с помощью разводного ключа снимают смеситель с переходных эксцентрических муфт с наружной резьбой.
2. Вкручивают в водорозетки патрубки: с краном в линию подачи холодной воды и гладкостенный удлинительный патрубок в горячую подводку через резьбовое соединение американка, не требующее использования уплотнительной Фум-ленты или льняного волокна.
3. Наверх переходников с наружной резьбой накручивают разводным ключом накидные гайки смесителя без применения дополнительных уплотнителей.

Подключение наливного шланга к смесителю через удлинитель Основным недостатком данного метода подключения является неэстетичный вид конструкции из-за отдаления смесительного узла от стены, также удаленное расположение может вызвать некоторые неудобства при пользовании ванной.

В смесителе

Иногда тройниковый узел, один из отводов которого присоединяют к наливному шлангу, монтируют в самом смесителе, основные варианты его установки: между гусаком и корпусом смесителя или между корпусом и шлангом душевой лейки. Основная трудность при этом — подобрать тройниковый патрубок с краном с подходящей по размерам резьбой, благодаря обилию товара это не слишком сложно, если перед приобретением верно измерить посадочные размеры.

Варианты размещения крана, интегрированного в смеситель

Главный недостаток подобной конструкции — наихудший эстетичный вид из всех вариантов из-за наличия нарушающих симметрию и гармонию деталей в смесительном узле.

На трубопровод от мойки

Один из популярных и распространенных вариантов — подключение тройника к трубе, к которой подсоединяется гибкая подводка мойки. Работа не представляет никаких сложностей даже для домохозяйки при покупке тройникового шарового крана стандартного диаметра. Для его установки:

1. Перекрывают воду и откручивают от водопроводной трубы гибкий шланг подводки холодной воды.
2. Накручивают на трубу тройник с краном, используя резьбовое соединение типа американка.
3. На прямой отвод навинчивают гайку гибкой подводки к смесителю, к боковому патрубку подключают наливной шланг.

Благодаря американке с уплотнительными кольцами при всех соединениях не потребуется использование уплотнительных материалов.

Наливной шланг под мойкой

В водорозетку на стене или трубе

Иногда для подключения наливного шланга в водопроводных полипропиленовых ПП трубах делают специальный отвод с водорозеткой, которую размещают под ванной или замуровывают в стене, размещая водопровод в штробах.

В данной ситуации водорозетка имеет внутреннюю резьбу, в нее с помощью разводного ключа вкручивают проходной или угловой фитинг с краном, используя льняное волокно или уплотнительную Фум-ленту, соединение на стене закрывают декоративной крышкой (диском).

Снимаем транспортировочные болты

Перед тем, как выполнить основную работу, снимаются транспортировочные болты – крепеж, обеспечивающий безопасное передвижение стиральной техники до места назначения. Их основная функция – это обезопасить бак техники от повреждений во время перевозки.

Для снятия креплений понадобится ключ для выкручивания гаек на 10, 14 мм и плоскогубцы. Каждый болт имеет штырек. Первым вынимается он. После используются пассатижи для изъятия всего болта методом прихвата с поворотом. Такие действия помогут быстро извлечь транспортировочные болты. Оставшиеся отверстия затыкаются пластиковыми заглушками.

Вывод

Итак, мы узнали, что собой представляют бесконтактные краны и какова инструкция их эксплуатации. Более того, мы рассмотрели преимущества и недостатки, связанные с применением этих устройств. Осталось ответить, насколько оправдана покупка таких смесителей и где они будут актуальны, кроме как в общественном туалете.

Бесконтактные краны в бытовых условиях – это превосходный выбор для обустройства умывальника в ванной. В остальных случаях предпочтение следует отдавать традиционным кранам.
