Разновидности насадок на дрель для резки металла

Разновидности насадок

Классическая насадка на дрель – ножницы по металлу. Второе название: «бобер».

Механизм представляет собой свободно вращающийся в подшипнике вал, на котором закреплен эксцентрик. Работает система по принципу кривошипно-шатунного механизма, только наоборот: энергия подается именно для вращения.

Одна половинка ножниц (опорная) расположена на станине, вторая качается на оси. Подвижная часть соединена с эксцентриком, и при вращении вала совершает возвратно-поступательные движения. Ножницы для резки металла устанавливаются на дрель, и у вас в руках полноценный инструмент для раскроя.

Обязательный элемент конструкции – рукоять, закрепленная перпендикулярно оси вращения шпинделя. При увеличении нагрузки, возникает реактивный крутящий момент, который может провернуть дрель относительно насадки.

Обратите внимание

Это приведет к порче заготовки, а оператор может получить травму. Поэтому перед нажатием на клавишу включения дрели, следует убедиться в том, что вы сможете удержать инструмент вертикально относительно заготовки.

Опять же, по причине коротких губок и отсутствию рычагов-рукоятей, не требуется принудительное разведение разрезаемых плоскостей. Двигаясь вдоль линии, можно выполнять непрерывный раскрой любой протяженности.

Но при работе с профилированными листами, особенно малого радиуса загиба, кромка может порваться, если разрез вообще будет возможным. В таком случае применяются просечные ножницы по металлу.

Насадка надевается на дрель, и работает по такому же принципу: преобразование энергии вращения в линейную. Однако конструкция рабочего элемента (его называют «сверчок») иная.

Работа построена по принципу обычного офисного дырокола. Тонкий цилиндрический боек протыкает в металле аккуратное отверстие. Колебательные движения происходят с высокой частотой (равной оборотам патрона дрели), и при поступательном движении вдоль линии разметки, вы получаете ровный и непрерывный разрез.

Характерный звук во время работы этой насадки на дрель, дал название «сверчок». Высечные ножницы по металлу «сверчок» не имеют ограничений по траектории перемещения.

Можно вырезать линии любой формы. Инструмент (благодаря круглой форме режущей части) может вращаться на 360° вокруг точки реза.

Еще одно преимущество насадки на дрель «сверчок» – она отлично подходит для резки металла с ребрами жесткости, и другими профильными выштамповками.

  • Первый способ – повторение плоскости профиля (оператор держит насадку перпендикулярно заготовке, огибая неровности). Подходит для среднего радиуса изгиба.
  • Второй способ – просечка металла прямо по ребрам, не огибая профиль листа. Именно благодаря этой способности, эта насадка подходит для резки металлочерепицы.

Ребра, формирующие черепицу на листе кровли, имеют не слишком большой перепад уровней, но изгиб происходит практически под прямым углом. Обычные насадки на дрель для резки металла в виде ножниц, такой профиль не пройдут. А просечная насадка выполняет рез без остановки.

Единственный недостаток такого инструмента – относительно высокие потери материала. Пробойник имеет определенный диаметр, поэтому ширина разреза – вынужденные потери при раскрое.

Обычно это несколько миллиметров, но все-же об этой особенности надо помнить. При выполнении работ образуется большое количество металлической стружки. В отличие от содержимого контейнера дырокола, это не конфетти из стали, а полумесяцы с острыми краями.

Поэтому в мягкой обуви работать не рекомендуется, и по окончании раскроя, необходимо сразу утилизировать металл. Еще один вариант (мало распространенный) – это дисковые ножницы-самоходы (разумеется, в виде насадки на дрель). Описывать принцип работы нет смысла, все видно на иллюстрации.

Угловой редуктор приводит в действие верхний ведущий диск, а снизу прижимается диск направляющий. Получаются как бы бесконечные ножницы. Есть ограничения по толщине металла, к тому же такие ножницы не могут выполнять фигурный рез.

Любое из этих приспособлений существенно облегчает работу с металлом. Они не универсальны, поэтому каждый мастер может выбирать насадку для своих потребностей.

Чашечная

У чашечной насадки рабочий орган имеет форму чаши, на которой закреплена более или менее жесткая щетина из проволоки или пластика. Применяется для зачистки поверхностей от ржавчины, твердых загрязнений, сварочных шлаков и остатков старого лакокрасочного покрытия.

Чашечные насадки на дрель

Существуют также и мягкие чашечные насадки с рабочим органом, покрытым войлоком или поролоном. Они применяются для полировки окрашенных поверхностей.

Использование ее требует выработки определенного навыка — при отклонении оси вращения от вертикали или при слабом удержании дрели чашка имеет склонность к уводу в сторону, что может привести к повреждению полируемой поверхности или шлифовке не предназначенных для обработки участков.

Заклепочник

Такая насадка, как заклепочник на дрели, отличается от обычной фрезы или шарошки. Ее используют для соединения или закрепления посредством небольших заклепок. Клепание — довольно нудный процесс, если заниматься им вручную. К тому же придется использовать сразу несколько обычных клепальных инструментов. Именно поэтому клепание при помощи дрели и заклепочника пользуется большой популярностью у строителей.

Своеобразный метод крепежа требует некоторой подготовки. В деталях предварительно проделываются специальные отверстия при помощи обычных сверл. Клепанные детали надежно соединяются между собой, образуя прочное соединение.

Насадка на дрель помогает быстро и качественно обработать металл без специальных дорогостоящих станков. Их можно использовать с разными видами дрели, но мощность ее не должна быть ниже 2700 оборотов в минуту. Конечно, дрель не всегда способна заменить профессиональные инструменты, но для непостоянных ремонтных работ она подходит идеально. Плюсом также является простота использования: на овладение любой насадкой не нужно тратить много времени.

https://youtube.com/watch?v=6OI5SusGARE

Насадка на дрель для заточки сверл

Данное приспособления состоит из пластикового корпуса, внутри которого вращается специальный по форме наждачный круг. Именно он позволяет формировать необходимый угол заточки на рабочей части инструмента. Круг насажен на вал, который соединен с дрелью специальной муфтой. Он приводится в действие при включении инструмента.

Многие современные модели имеют на корпусе торцевую крышку, в которой располагаются отверстия различного диаметра для заточки сверл разного размера. Эти отверстия выполнены таким образом, что элемент для заточки соприкасается с наждачным кругом в определенном положении.


Принцип работы насадки для заточки простой – при включении дрели патрон вращает расположенный внутри точильный камень

Процесс заточки сверла выполняется следующим образом. Изделие вставляется режущей частью в отверстие насадки соответствующего диаметра. После запуска дрели наждачный круг начинает вращаться, выполняя заточку половины части сверла. Далее изделие переворачивается в отверстии на 180 градусов, и процедура повторяется. Такая последовательность действий производится несколько раз до тех пор, пока не будут достигнуты требуемые параметры режущей части сверла.

Насадка на дрель для заточки сверл, купить которую можно в среднем за 350-500 руб., имеет 15 отверстий диаметрами от 3,5 до 10 мм. Изделия можно точить под углом 180 градусов благодаря специальной форме камня. Простая конструкция устройства позволяет выполнять работы быстро и без специальных навыков.

Статья по теме:

Однако следует помнить, что приспособление предназначено для заточки подсевших режущих кромок. Для полноценной заточки сильно изношенных изделий наждачного круга надолго не хватит.

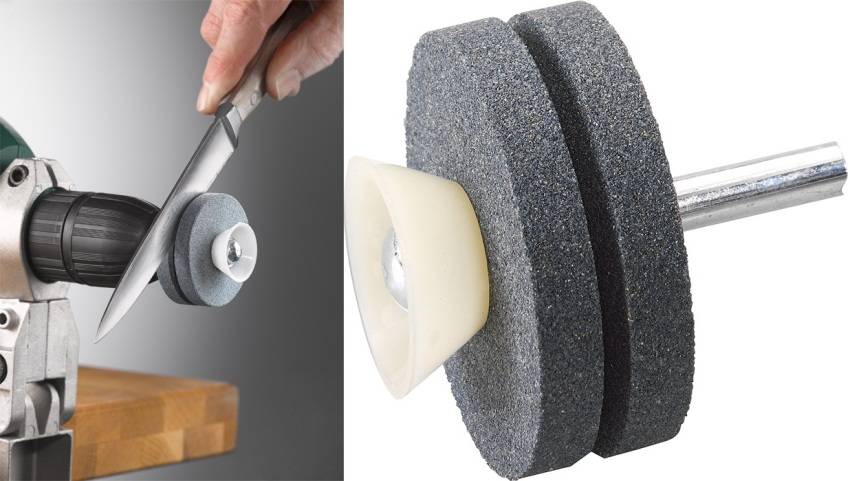

Существует также еще один тип присадки. Это насадка на дрель для заточки ножей и ножниц, которая представлена в виде двух наждачных кругов, посаженных на вал и находящихся на определенном расстоянии друг от друга. Цена такого приспособления составляет около 250 руб.


Насадка для и ножниц для дрели проста в эксплуатации, не требует специальных навыков в ее использовании

Можно ли резать металлочерепицу болгаркой

Отрезать металлочерепицу при помощи углошлифовальной машинки (болгарки) производители не рекомендуют. Такие действия могут спровоцировать появление на листах:

  • рваных краев, которые спустя некоторое время начинают окисляться и ржаветь;
  • коррозийных изменений после сильного нагрева материала.

Резать металлочерепицу при укладке на крышу болгаркой не стоит – это слишком опасное занятие. Кроме этого, в результате работы отлетают металлические опилки, которые остаются на поверхности профилированного листа и со временем начинают ржаветь и портить внешний вид крыши. Если в случае резки болгаркой повредится гидроизоляционный слой, то вся влага будет проникать внутрь кровли, к обрешетке, что приведет к коррозии, повреждениям.

Совет! Если нужно пилить металлочерепицу болгаркой, то следует к конкретному размеру добавить еще 1-2 см, чтобы потом подрезать ножницами по металлу. Процесс трудоемкий, но эффективный.

Приставка на дрель turboshear для резки металла

Кроме «Сверчка» и «Стального бобра», производители выпускают насадку ножницы для дрели и шуруповерта под названием Turboshear. Такая приставка больше похожа на обычные ручные ножницы по металлу. Конструктивно насадка основывается на двух режущих кромках. Одна кромка подвижная, а вторая неподвижная. За счет возвратно-поступательных движений подвижной кромки приставки происходит раскрой материала. Среди достоинств насадки Turboshear нужно отметить:

  1. Высокая скорость выполнения работ
  2. Возможность производить резку, удерживая инструмент одной рукой
  3. Простота применения

Недостатком насадки Turboshear является то, что при малейшем притуплении режущих кромок снижается производительность инструмента, и рез получается с задирами и сколами. Чтобы восстановить работоспособность устройства, понадобится заменить ножи.

Существует много других моделей ножниц для дрелей и шуруповертов. Какую лучше насадку купить, все зависит от объема работ и поставленных технологических задач. Стальной бобер и Сверчок стоят не дорого, по сравнению с Turboshear. Насадка Turboshear производится в США, и имеет высокие показатели производительности, а также продолжительный срок службы.

Техника безопасности

Техника безопасности при резке болгаркой – это способ оградить себя от травм и ранений. Не стоит пренебрегать правилами, действенность которых доказана на практике. Обязательными элементами при работе с болгаркой являются:

  • защитные очки (вытягивать окалины с глаза не очень приятно, а лишиться зрения никто не хочет);
  • защитные наушники;
  • перчатки;
  • плотная одежда, закрывающая все участки тела.

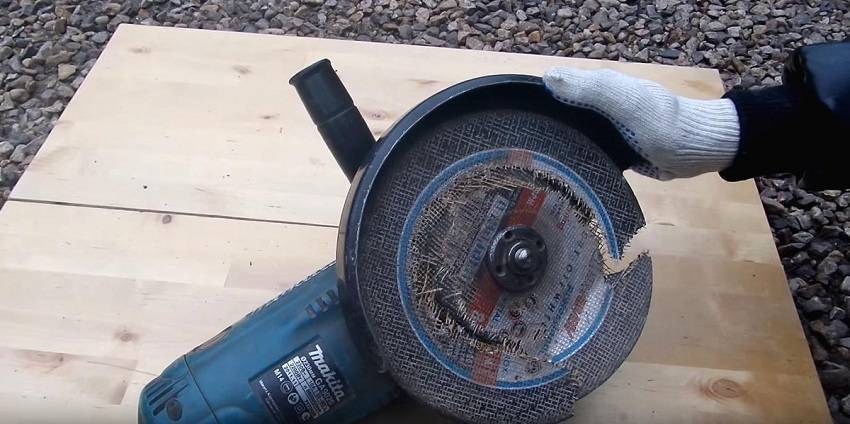

  • Ни в коем случае не режьте металл без защитного кожуха. Разорванный диск может полететь куда угодно. В данном случае не спасут ни очки, ни маска. Проведенные тесты показали, что разорванный диск способен пробить мотошлем. История помнит множество трагических случаев, не забывайте и вы о них.
  • Располагайте свое тело таким образом, чтобы оно не находилось на одной линии с диском. Даже в случае его разрыва он пролетит мимо вас.

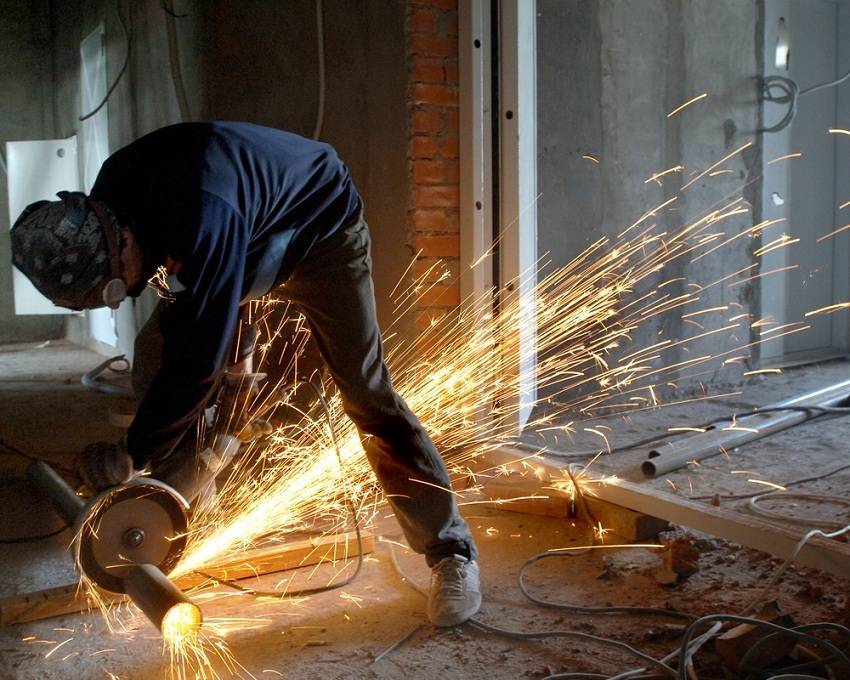

  • Если режете металлическое изделие, находящееся на земле, то расположите болгарку между широко расставленных ног. Пример на фото.

Как подобрать насадку

Факторы для выбора:

  • совместимость диаметра с дрелью;
  • углы заточки;
  • размеры отверстий для сверл;
  • производитель;
  • наличие в комплекте второго точильного камня с менее распространенным наклоном.

Какие еще бывают насадки

Чтобы сделать электродрель максимально функциональной, ее оснащают приспособлениями для заточки:

  • дисковых пил;
  • ножей и стамесок.

Это удобный многофункциональный вариант для домашнего использования.

Комплектация

Очень удобно использовать подставку, чтобы не держать дрель на весу, она состоит из металлического корпуса (Элемент А), крышки (Б), кольца-держателя (В) и шлифовальной головки (Г). Посмотрим, как выглядит аппарат в комплекте:

Можно ли резать металлочерепицу болгаркой

Отрезать металлочерепицу при помощи углошлифовальной машинки (болгарки) производители не рекомендуют. Такие действия могут спровоцировать появление на листах:

  • рваных краев, которые спустя некоторое время начинают окисляться и ржаветь;
  • коррозийных изменений после сильного нагрева материала.

Резать металлочерепицу при укладке на крышу болгаркой не стоит – это слишком опасное занятие. Кроме этого, в результате работы отлетают металлические опилки, которые остаются на поверхности профилированного листа и со временем начинают ржаветь и портить внешний вид крыши. Если в случае резки болгаркой повредится гидроизоляционный слой, то вся влага будет проникать внутрь кровли, к обрешетке, что приведет к коррозии, повреждениям.

Совет! Если нужно пилить металлочерепицу болгаркой, то следует к конкретному размеру добавить еще 1-2 см, чтобы потом подрезать ножницами по металлу. Процесс трудоемкий, но эффективный.

Другие разновидности насадок

Когда нет возможности сделать отверстие в обычном режиме, нужно воспользоваться угловой насадкой для дрели. Рабочая головка такого приспособления может поворачиваться под разным углом относительно оси вращения патрона дрели. Главным недостатком оснастки является повышенный риск выхода со строя сверла. Поэтому самой популярной считается угловая насадка для дрели 90 градусов, которая фиксируется на шейке дрели. Цена изделия составляет в среднем 800 руб.

Для мастеров, которые занимаются изготовлением мебели, очень востребованными являются насадки-фрезы различных видов. Они могут быть затылованными и остроконечными. С их помощью можно сделать пазы разной формы и глубины, обработать отверстия и удалить дефекты. Стоимость оснастки находится в пределах 350-450 руб.

Конструкция зубьев насадок-фрез обеспечивает мягкое врезание в заготовку, и могут многократно перетачиваться

Для перемешивания раствора различной консистенции применяется насадка-миксер для дрели, которая подбирается с учетом плотности раствора. Так для замеса клея, жидких шпаклевок и других текучих смесей применяются спиралевидные приспособления, которые исключают разбрызгивание раствора. Для перемешивания бетона используются насадки с хвостиком в виде шестигранника. Замес смесей при помощи данной насадки будет выполняться быстро и качественно. Однако, чтобы не снизить эффективность работы устройства, следует выдерживать объем смеси для замешивания. Цена насадки составляет 500 руб.

Полезный совет! Выбирая насадку-миксер для дрели, необходимо учитывать мощность инструмента. Увеличение нагрузки может привести к перегоранию обмотки.

Незаменимой в бетонировании является насадка-вибратор для бетона на дрель, цена которой составляет около 900 руб. Она используется для уплотнения бетонной массы при ее укладке, а именно предназначена для удаления пузырьков и прослойки воздуха из свежего бетона. Для насадки требуется дрель мощностью не меньше 1500 Вт.

Для выполнения токарных работ по дереву домашнему мастеру просто не обойтись без насадки на дрель для резки дерева, средняя цена которой составляет 2000 руб. Для перекачивания жидкости можно воспользоваться насадкой-насосом.

Материал изготовления крыльчатки насадки-миксера влияет на то, какие вещества можно ею смешивать

Широкий выбор различных насадок, приспособлений и оснасток делает дрель универсальным инструментом, который незаменим при выполнении ремонтных работ и для других хозяйственных потребностей в бытовых условиях. Это простое и оптимальное решение, которое позволит избежать покупки дорогостоящих специализированных электроинструментов.

Enter the text or HTML code here

Материал изготовления и формы насадок

Конструкция и материал насадок для дрелей зависит от вида технологических операций, в которых они используются. Для зачистки и обдирки поверхностей применяют различные виды щеточных насадок, а для предварительного шлифования — плоские или лепестковые на основе крупнозернистой шлифбумаги. Для тонкого шлифования и полирования применяют мелкозернистые абразивы или нетканые материалы. В последнем случае их нередко используют со шлифовальными и полировальными пастами и аэрозолями. Когда шлифовка требует снятия толстого слоя материала, в том числе и неравномерно, в дело идут шарошки различных видов из твердых абразивов на основе соединений алюминия и кремния.

Дисковые и веерные насадки

Дисковая насадка для дрели состоит из плотно уложенных радиальных волокон, расходящихся от центра этого инструмента. В зависимости от назначения волокна могут быть изготовлены из различных материалов. Для зачистки от ржавчины и старой краски применяют волокна из сталистой проволоки толщиной 0.2 мм, а для шлифования — из полимерных материалов. Рабочей поверхностью такого инструмента является не только горизонтальная плоскость, но и боковая кромка. Поэтому их применяют для шлифовки узких щелей и других труднодоступных мест.

В качестве насадок для дрелей также применяют лепестковые круги. Они состоят из множества одинаковых полосок шлифбумаги, закрепленных одним концом к оси вращения, в результате чего образуется плотная круговая щетка из абразивных ламелей. За внешнее сходство такие насадки в обиходе называют веерными.

Барабанные или цилиндрические насадки

Барабанные шлифовальные насадки для дрелей состоят из цилиндрической оправки с хвостовиком и соединенной в кольцо шлифбумаги, которая надевается на эту оправку. Ее барабан обычно изготавливается из плотной резины или другого эластичного материала. Для предотвращения схода наждачки используется особый механизм. После надевания шлифленты барабан деформируется посредством закручивания гайки на хвостовике и, увеличиваясь в радиальном размере, натягивает ленту. А для ее снятия необходимо ослабить гайку и привести барабан в исходное состояние.

Тарелочная насадка

Тарелочная насадка для дрели — это шлифовальный диск из пластика с цилиндрическим хвостовиком, к внешней поверхности которого крепится круглый лист абразива. Фиксация шлифлиста осуществляется с помощью липучки, при этом между поверхностью тарелки и липучкой чаще всего располагается слой мягкого упругого материала. Он необходим для того, чтобы абразивный лист плотнее прилегал к обрабатываемой поверхности и повторял ее профиль, а также служил компенсатором при отклонениях дрели от вертикальной оси. Без такой прокладки при любых отклонениях от вертикали тарелка будет врезаться одним из краев в глубь поверхности и создавать на ней глубокие риски. Поэтому жесткие тарелки, в основном, используют для шлифовки в закрепленных дрелях. Толщина и материал мягкой прокладки зависят от вида и режимов обработки. При тонкой шлифовке или полировке это может быть толстый слой обычного поролона.

Мягкие насадки

В мягких насадках для дрелей в качестве рабочего материала используют фетр, войлок, скрученные нити, тканые материалы и поролон. Как правило, такой инструмент применяют для полировки металла, дерева и лакокрасочных покрытий, в том числе с полировальными пастами и суспензиями. Мягкие насадки имеют форму диска, шара, цилиндра и крепятся к хвостовику двумя прижимными шайбами. Один из самых распространенных примеров их использования в быту — полировка лакокрасочного покрытия автомобилей с помощью дрели и поролоновых дисков.

Торцевые насадки

Абразивные торцевые насадки для дрелей являются одной из разновидностей шарошек — слесарного инструмента, который используют для ручной проточки профильных поверхностей, расширения отверстий и снятия лишнего слоя металла в труднодоступных местах. Такая шарошка представляет собой цилиндрический хвостовик, на переднем конце которого напрессована абразивная головка. А название «торцевая» связано с тем, что обработка таким инструментом чаще всего выполняется в перпендикулярном направлении. Торцевые насадки выпускаются с самыми разнообразными головками: круглыми, коническими, цилиндрическими, параболическими и пр. Поэтому всегда можно подобрать шарошку, геометрия которой максимально соответствует обрабатываемому профилю. Материалом абразивных головок служат различные сорта наждачного камня высокой твердости. В неподвижно закрепленной дрели цилиндрические шарошки можно использовать для заточки слесарного инструмента.
