Выявление неисправностей высоковольтного трансформатора микроволновой печи

Способы диагностики работоспособности устройства

Простейшим способом проверки работоспособности трансформатора является замена существующего устройства на заведомо исправное.

Метод безопасной проверки

Самый безопасный способ диагностики – проверка целостности трансформаторных обмоток мультиметром. Весь процесс выполняется последовательно. Определяют измерительным прибором (выставляемом на определенные пределы) сопротивление первичной обмотки и двух вторичных, демонтированного и отсоединенного трансформатора. При наличии обрыва на табло будет выведена 1. Если цепь замкнута, показания для первичной обмотки (прибор выставлен на 200 Ом) должны находиться в пределах 2 — 4,5 Ом, накальной – 3,5 — 8 Ом, а у высоковольтной вторичной (переключатель устанавливают на 2000 Ом) их диапазон уже составляет 140 — 350 Ом.

Выполняя замеры, требуется учитывать величину собственной погрешности мультиметра. Ее определяют замыканием его щупов накоротко в используемом пределе. Выданное значение будет погрешностью, которую следует учитывать.

Можно как проверить прибором трансформатор в микроволновке самостоятельно, так и доверить это дело профессионалам из мастерской. Первый случай потребует знание элементарных основ электротехники и наличия некоторых рабочих навыков.

Испытания под напряжением

Когда результаты измерений соответствуют нормативным показателям, но печь не работает, чтобы убедится в работоспособности трансформатора необходимо проверить его эксплуатационные характеристики.

Опасным вариантом является проведение измерений выходных напряжений вторичных обмоток. Действия при этом выполняется в такой последовательности:

• на печь подается питание 220 V;
• тестером проверяется напряжение на выходе каждой обмотки: для высоковольтной оно составит около 2 кВ, а его величина на накальной будет в районе 3 В.

Более безопасно использовать следующие методы.

1. Обратный способ проверки проводится подачей на повышающую вторичную обмотку 220 V, а на выходе первичной должно получиться около 24 V (средний коэффициент трансформации принимается равным 9,1).
2. Можно запитать первичную катушку напряжением 12 V (от низковольтного трансформатора или блока питания), тогда на вторичной должно быть приблизительно 109 V.
3. Также замыкание между витками присутствует, если трансформаторное устройство греется на холостом ходу.
4. Если оно нагревается при наличии нагрузки во вторичных цепях, а после ее отключения перестает, то причину следует искать далее по схеме.

Принцип работы микроволновки и ее устройство

Облучая различные предметы сантиметровыми волнами, учеными была выявлена одна интересная особенность: при частоте в 2,45 ГГц лучи способны расшатывать микрочастицы воды, что сопровождается выделением значительного количества тепла. А так как продукты питания содержат большое количество жидкости, то это специфическое свойство стали использовать для разогрева и приготовления пищи.

Создает такое магнитное поле особая вакуумная лампа – магнетрон. Чтобы защитить человеческий организм, на 80% состоящий из воды, этот излучатель спрятали в металлический контейнер, материал и конструкция которого не пропускают наружу волны, способные за очень короткое время довести любую жидкость до температуры кипения. Изоляция магнитного поля в узком пространстве позволила только увеличить продуктивность такого прибора. Ведь тепло перестало рассеиваться, а начало только накапливаться, ускоряя процесс разогрева. Для более равномерного воздействия волн на продукт внутри был установлен вращающийся вокруг своей оси столик.

Камера микроволновки оснащена стеклянной дверцей, чтобы можно было наблюдать за процессом приготовления блюда. Стекло покрыто материалом, отражающим излучение. А для отвода пара и излишка тепла предусмотрены отверстия, не пропускающие наружу сверхвысокочастотные волны.

Проверка бытовых понижающих устройств

Следует отметить момент проверки тестером-мультиметром классических трансформаторов понижения. Найти их можно практически во всех блоках питания, которые понижают входящее напряжение с 220 Вольт до выходящего в 5-30 Вольт.

Первым делом проверяется первичная обмотка, на которую подается напряжение в 220 Вольт. Признаки неисправности первичной обмотки:

• малейшая видимость дыма;
• запах гари;
• треск.

В этом случае следует сразу прекращать эксперимент.

Если же все нормально, можно переходить к измерению на вторичных обмотках. Прикасаться к ним можно только контактами тестера (щупами). Если полученные результаты меньше контрольных минимум на 20%, значит обмотка неисправна.

К сожалению, протестировать такой токовый блок можно только в тех случаях, если имеется полностью аналогичный и гарантированно рабочий блок, так как именно с него и будут собираться контрольные данные. Также следует помнить, что при работе с показателями порядка 10 Ом некоторые тестеры могут искажать результаты.

Установка и подключение нового магнетрона

Порядок ремонта резистора печки ваз 2110 с фотографиями

Если отремонтировать деталь не получается, придется заменить магнетрон. Это касается дорогих моделей, в таком случае затраты оправданы. Лучшим вариантом будет посетить сервисный центр, но заменить можно и самостоятельно. Убедитесь, что отработанная деталь и новая совпадают по мощности и расположению отверстий.

Подключить новый магнетрон к СВЧ-печи нетрудно, в нем всего два контакта. Обо всех обозначениях можно узнать из схемы

Уделите внимание таким моментам:

• длина новой детали должна быть такой же, как в старой;
• диаметр антенны в обоих устройствах должен быть одинаковым;
• обязательно плотное примыкание к волноводу.

Обращение в сервисный центр в случае неполадок должно быть в приоритете. Если техника уже не на гарантии, самостоятельный осмотр и ремонт сэкономят на работе специалистов.

Ищем техническую причину

Если микроволновая печь осмотрена, и вы не нашли ничего, препятствующего вращению, придется искать технические неполадки. Скорее всего, СВЧ-печке понадобится ремонт, степень сложности которого опять-таки определяется источником поломки.

Логично предположить, что остановка движения связана с неисправностью крутящего механизма. Но проблема может быть вызвана даже такой мелочью, как перегоревшая лампочка внутренней подсветки — с этим сталкиваются обладатели микроволновок старого поколения. Неполадки, приведшие к остановке, ищите в следующих узлах и деталях:

Шестерня. Поломанная шестерня редуктора — одна из наиболее частых причин остановки поддона. Замените ее. Если не поможет, понадобится серьезный и дорогостоящий ремонт — замена двигателя. Учитывая стоимость подобного ремонта, дешевле утилизировать старый аппарат и купить новый. Так не придется тратиться на ремонт, вы приобретете новую, более надежную и функциональную модель от надежного производителя.

• Муфта. Этот соединительный механизм, проскальзывая на валу, может препятствовать вращению. Попробуйте укрепить ее, устранив проскальзывание. Не помогло? Тогда нужно менять муфту.
• Обмотка мотора. Если она порвана, понадобится вмешательство мастера. Восстановлению обмотка не подлежит, нужно менять. Можно и кардинально решить проблему — поменять мотор. О порче обмотки можно узнать, не разбирая оборудование — появляется запах сгоревшего лака.
• Цепь питания. Для проверки целостности цепи питания прозвоните проводку тестером. Нашли обрыв цепи? Нужно всего лишь устранить его.

Разновидности

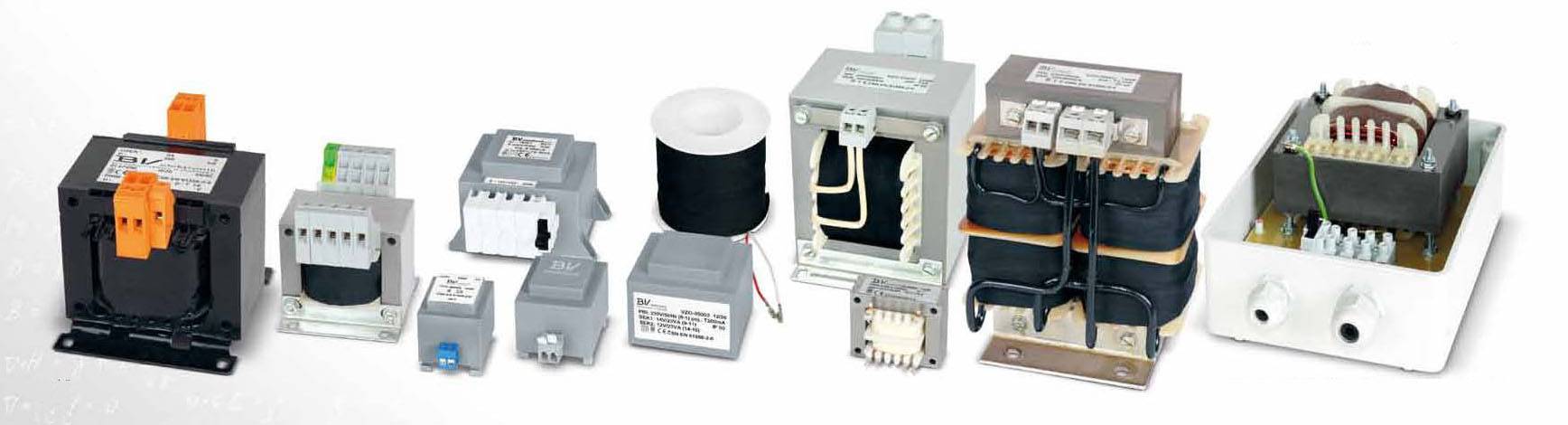

Сегодня на рынке можно найти множество разновидностей трансформатора. В зависимости от выбранной производителем конструкции могут использоваться разнообразные материалы. Что касается формы, она выбирается исключительно из удобства размещения устройства в корпусе электроприбора. На расчетную мощность влияет лишь конфигурация и материал сердечника. При этом направление витков ни на что не влияет – обмотки наматываются как навстречу, так и друг от друга. Единственным исключением является идентичный выбор направления в случае, если используется несколько вторичных обмоток.

Для проверки подобного устройства достаточно обычного мультиметра, который и будет использоваться, как тестер трансформаторов тока. Никаких специальных приборов не потребуется.

Трансформатор в электросхеме

Простейшая схема с участием высоковольтного трансформатора содержит в себе:

• магнетрон;
• диод;
• сетевой фильтр;
• высоковольтный конденсатор;
• выключатели для блокировки дверцы;
• предохранитель;
• электромоторы для вентиляции и вращения поддона;
• модуль управления;
• лампу для подсветки.

Запуск печи, который возможен только при закрытой двери, включает движение поддона и охлаждающий магнетрон вентилятор. В случае, если температура лампы достигнет более 105°С, то сработает термостат, который отключит подачу напряжения на первичную обмотку трансформатора.

В дорогих моделях схемы дополнительно комплектуются блоками с программным управлением, ЖК-дисплеями, диссекторами, грилями и пароварками. А высоковольтный трансформатор заменяют сложным импульсным блоком, что облегчает вес всей конструкции.

Виды высоковольтных преобразователей

Элементы преобразователя, установленного в СВЧ-печке:

• магнитопровод;
• каркас;
• первичная обмотка;
• две вторичные обмотки.

На первичную обмотку поступает U = 220 V. От вторичных питается накальная нить. Первая из двух вторичных обмоток изготовлена из провода большого сечения. U на выходе — приблизительно 3 В. На выходе второй обмотки — переменное высокое U = 4 кВ.

В микроволновках разных марок использованы преобразующие устройства различного производства. Преобразователи выглядят не одинаково и имеют разные характеристики. Они отличаются:

• мощностью;
• выходным напряжением вторичных обмоток;
• числом витков в катушках и сечением провода;
• габаритами;
• способом закрепления.

Вторичную катушку, подобно одному из выводов излучателя, замыкают на корпус.

Разрушение колпачка на магнетроне

Разрушение колпачка на магнетроне

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

• Замена колпачка
• Переворот колпачка

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Печь искрит

Эта причина возникает в микроволновых печах, которые имеют слюдяную пластину, закрывающую магнетрон. Почему микроволновая печь искрит и появляется треск? Перед тем как выполнить ремонт своими руками необходимо знать причины:

1. Перегрев слюдяной пластины, который вызывается попаданием на нее капель жира. Не следует закрывать глаза на эту проблему. Она может привести к перегоранию дорогостоящего магнетрона.
2. Повреждение эмали в камере. Происходит из-за нерегулярной чистки стенок, жир или частички пищи накапливаются. Эти загрязнения приводят к возникновению искр.
3. Проверить не находится ли внутри печки металлические изделия. Тарелка с напылением или ложка с вилкой могут вызвать появление искр.

Дальнейшие действия:

• извлечь пластину, вышедшую из строя, используя инструмент, так как она крепится пластмассовыми защелками либо саморезами,
• положить на приобретенный материал старый кусок слюды, вырезать деталь строго по размерам,
• выполнить установку новой пластины,
• проверить печь на работоспособность, поставив в нее стакан воды.

Важно! Микроволновую печь включать рекомендуется только с наличием внутри продуктов питания. В противном случае устройство может со временем сломаться

Включать пустую микроволновую печь нельзя, так как это приводит к ее быстрому выходу из строя

Микроволны не встречая на своем пути препятствий, двигаются дальше, отражаясь на стенках камеры. Прибор не отключится, пока не сработает таймер, а сконцентрированная энергия негативно будет влиять на детали микроволновки.

Чтобы вырезать пластину правильно необходимо:

1. Использовать острый нож и металлическую линейку.
2. Отверстия под элементы крепежа выполнить сверлом либо специальным пробойником.
3. Острые концы пластины обработать наждачной бумагой (мелкозернистой).
4. Устранить все загрязненные места, которые обнаружились при удалении старой пластины из слюды.
5. Установить новую деталь на место.

Для устранения второй проблемы – повреждения эмали, следует приобрести специальное средство и нанести его на внутренние стенки СВЧ-печи (кремнийорганическая краска). Она не будет выделять вредных веществ в пищу, устойчива к перепадам температуры. Запрещается использовать не специализированные вещества, которые приводят не только к порче самого прибора, но и вредят здоровью человека.

Если искры были спровоцированы наличием внутри печки металлическими изделиями, то их необходимо просто убрать, чтобы устранить проблему.

Меры предосторожности

При проведении измерений под напряжением может произойти поражение электрическим током, вплоть до летального исхода. Избежать опасности помогут два правила:

Категорически запрещается дотрагиваться до внутренних деталей СВЧ-печки во время ее работы. Чтобы выполнять измерения, необходимо надеть на зажимы тестера щупы-«крокодилы» — ими и подключаться к участкам цепи. Если нужно прикоснуться к высоковольтным частям руками, следует не только отключить печку от электросети: предотвратить поражение током можно, замкнув на корпус выводы магнетрона

Благодаря такой предосторожности вы защитите себя от разряда конденсатора. В электрической цепи микроволновки имеется резистор для разряда конденсатора, однако он не исключает опасность на 100%

Резистор может сгореть или его вовсе забыли поставить, а такая ошибка может стоить жизни любителю самостоятельного ремонта.

Ремонт любой электротехники сопряжен с опасностью поражения электротоком. При проверке трансформатора в микроволновке нужно быть особенно осторожным из-за высокого напряжения и конденсатора. Используйте безопасные методы измерений и соблюдайте правила безопасности.

Источник

Возможные неисправности трансформатора и их признаки

Следует запомнить, что без особой надобности нет необходимости проводить диагностику техники, к ней следует обратиться только в двух случаях – когда бытовой прибор начал работать не так эффективно, появились лишние шумы или он совсем не реагирует на запуск в состоянии, включенном в сеть энергопотребления.

Какие симптомы будут наблюдаться при выходе из строя трансформирующего блока:

• После выбора программы и нажатия кнопки старта печь гудит или шумит, что было для нее несвойственно ранее.
• Пища разогрета не равномерно или вовсе не достигла необходимой температуры.
• Вы чувствуете характерный горелый запах изоляционной обмотки.

Если заметили вышеперечисленные признаки, больше печью пользоваться не рекомендуется. Быстро выключите прибор из сети электропитания, потому как в противном случае, последствия могут быть катастрофическими.

Часто поломки могут происходить по причине неравномерного скачкообразного поступления тока в бытовую электросеть. Данную причину никогда нельзя отрицать или предвидеть, поэтому следует настроиться на проведение работ по ремонту. К тому же во время данного процесса вы сможете заметить брак у своего прибора, который был допущен при производстве.

Возможные симптомы могут выявиться из-за списка причин:

• Частые случаи это разрыв проводов вторичной или первичной обмотки провода, возможны варианты, когда обе обмотки повреждаются одномоментно, но этот случай довольно редко встречается.
• Замыкание короткого типа или в цепи на линии между выходом из оной обмотки и входом на другую, а возможно одновременно замкнуло обе обмотки.
• Магнетрон мог дать обрыв или замыкание в цепи накальной обмотки.

Магнитный провод представляет собой трансформаторный блок, который складывается из электротехнических стальных листов. Отклонение данных электротехнических листов может спровоцировать чужеродные лишние шумы во время старта программы, если причина именно в этом, то придется полностью производить замену трансформатора. Данную неисправность пользователь воспринимает и вычисляет даже визуально, а в процентном соотношении поломка такого типа большая редкость.

Трансформатор микроволновки

Какие бывают неисправности?

Проверить трансформатор нужно в двух случаях: когда печка плохо работает и когда вовсе не работает. Заподозрить неисправность именно этого элемента можно по следующим признакам:

• микроволновая печь непривычно громко шумит;
• еда, помещенная в камеру, не подогревается или греется незначительно;
• при работе пахнет горелой изоляцией, техника дымит.

Если появится хотя бы один из перечисленных симптомов, устройство лучше не включать — до устранения неполадки. Включение неисправной печки может привести к усугублению поломки.

Одна из самых распространенных причин выхода из строя электрооборудования — скачки в электросети. Если есть подозрение, что аппарат неисправен из-за перепадов в сети, необходим срочный ремонт. Впрочем, не исключено, что во время ремонтных работ обнаружится заводской брак.

Определение неисправности

Чтобы узнать, почему не работает печь, нужно отключить её от розетки и снять крышку.

1. Внимательно осматривается внутренность на предмет оплавления, обгорания, отпаявшихся проводов. Состояние высоковольтного предохранителя видно невооружённым взглядом. Предохранитель с оборванной нитью меняется на целый и если при опробовании печи опять перегорает, то поиск продолжается.
2. Для дальнейшей диагностики потребуется мультиметр или тестер. Проверка начинается с печатной платы, на которой собрана схема питания магнетрона, состоящая из резисторов, диодов, конденсаторов, варисторов. Детали можно прозванивать по месту, без выпаивания.
3. После чего тестером проверяют термопредохранитель. При нормальных контактах сопротивление равно нулю.
4. Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание — деталь заменяется. Так как некоторые типы конденсаторов имеют встроенные резисторы для разрядки, исправная ёмкость покажет сопротивление в 1 МОм, вместо бесконечности.
5. Для проверки высоковольтного диода тестер не годится, поскольку у него мал диапазон измерения сопротивления. Чтобы правильно оценить состояние диода потребуется мегомметр со шкалой до 200 МОм. Но вряд ли он найдётся в домашней мастерской. Поэтому применяется метод диагностики с использованием двухпроводной домашней электросети с обязательным соблюдением правил безопасности. Один вывод диода подключается к сетевому проводу. Между вторым и другим проводником сети включается мультиметр для измерения постоянного напряжения в диапазоне до 250 В. Если диод цел, прибор покажет наличие выпрямленного напряжения. При пробое или обрыве стрелка останется на нуле. Для замены подойдёт любой высоковольтный диод с рабочим напряжением 5 кВ и током 0,7 А.
6. Проверка магнетрона начинается с прозвонки накальной нити. Для этого измеряется сопротивление между его клеммами, которое у исправного накала составляет несколько Ом. Если тестер показывает бесконечность, это ещё не значит, что нить перегорела. Для полной уверенности проверяется, после снятия крышки, целостность соединений дросселей с клеммами магнетрона.Некоторые умельцы рекомендуют удалять дросселя. Делать это ни в коем случае нельзя, так как нарушается режим работы трансформатора, из-за чего возможно возгорание.
   После измерения сопротивления между выводами и корпусом можно судить о состоянии проходных конденсаторов. При бесконечности — всё нормально, при нуле — пробиты, а при наличии сопротивления — с утечкой тока. Неисправные конденсаторы откусываются кусачками и на их место припаиваются новые с ёмкостью не менее 2000 пФ.
7. Если все элементы целы, но магнетронного излучения недостаточно для полноценного разогрева еды, значит, катод потерял эмиссию. Данная неисправность устраняется только заменой. При замене конденсаторов нельзя пользоваться обычным припоем, требуются тугоплавкие марки или компактный аппарат для контактной сварки.

На видео рассказ для чайников, как проверить магнетрон, всё очень доходчиво:

Как проверить магнетрон

Замена магнетрона

Ремонт сломанного магнетрона не производится даже в специально оборудованных мастерских, поэтому придется приобретать новую деталь. Перед тем, как произвести извлечение магнетрона из СВЧ-печи, следует пометить контакты разъема, чтобы исключить путаницы в их подключении при установке новой детали. В случае неправильного подключения выводов, магнетрон просто не будет функционировать.

По-сути, произвести замену магнетрона на новый можно самостоятельно. Для этого достаточно уметь владеть отверткой, и уметь прозванивать диоды. Поэтому узконаправленные знания и навыки не требуются. Если же не удается найти определенную модель магнетрона для конкретной микроволновки, следует использовать наиболее подходящий аналог.

Само устройство магнетрона у всех производителей одинаковое, а вот их конструкция может различаться, поэтому важно обратить внимание на прилегание аналога к волноводу, которое должно быть плотным. В случае засохшей термопасты на термопредохранителе, следует заменить ее на свежую во время замены магнетрона

Проверить трансформатор микроволновой печи

О поломке высоковольтного трансформатора микроволновки свидетельствуют горелый запах в рабочей камере, легкое задымление и отсутствие нагрева. При проверке этой детали будьте особенно осторожны: она удерживает заряд в 2000-4000 Вольт. Это происходит в течение:

• 2-3 минут после того, как микроволновка была выключена;
• длительного периода времени (более суток) — если поврежден резистор разрядки.

Снимая трансформатор — разрядите его. Для этого замкните контакты между собой. Используйте любые проводящие материалы, которые защитят руки от удара током:

• обычный электрический провод с оголенными концами;
• шнур мультиметра;
• плоскогубцы с диэлектрическими ручками.

Напряжение на обмотке может повредить здоровье и убить человека. Работайте только в резиновых перчатках. Чтобы проверить трансформатор, установите мультиметр в измеряющий режим и проведите следующие действия:

1. Установите режим 200 Ом. Прижмите щупы к клеммам / выводам трансформатора. Мультиметр должен показать значение от 2 до 4 Ом. Оно зависит от мощности микроволновки.
2. Установите режим 20 Мегаом или поставьте тестер на прозвон. Прижмите один щуп к клемме, второй к корпусу («массе»). Тестер не должен издать звук. Повторите действие со второй клеммой.
3. Установите режим 20 Килоом. Прижмите один щуп к корпусу прибора, второй — к выводу обмотки. Он расположен с обратной стороны от клемм. Вывод легко обнаружить по слою изоляции из которой торчит металлический уголок. Мультиметр должен показать значение 300-450 Ом. Неисправный трансформатор не будет иметь сопротивления на обмотке.

Способы диагностики работоспособности устройства

После проведения самостоятельных разрешений всех неисправностей, с учетом всех правил и норм безопасности, микроволновую печь необходимо собрать в обратном порядке, как указано в схеме выше, и включить в бытовую стандартную электросеть. Следует использовать новые запчасти, которые будут исправно работать после осуществления замены.

Метод безопасной проверки

Для описания одного из самых безопасных методов понадобиться мультиметр.

Мультиметр

С его помощью мы проверяем целые ли обмотки на трансформаторе. Для проведения безопасного метода диагностики выполняем следующие шаги:

• Выставляем на измерительном приборе необходимые показатели сопротивления, обоих вторичных и первичной в том числе.
• Тоже самое производим с трансформатором, который уже отсоединили и демонтировали.
• Дисплей мультиметра покажет единицу, если будет поломка в данных местах.
• Когда цепь замкнута, предоставляемые показатели накальной обмотки будут в пределах 3,5 – 8 Ом, обмотка первичная покажет от 2 до 4,5, вторичная обмотка высоковольтного напряжения уровень возрастет до пределов от 140 до 350 Ом.
• Если прибор показывает параметры ниже или сверх указанных пределов, значит, есть проблемы в замыкании между витками.

Обязательно учитывайте параметры погрешности измерительного устройства при снятии замеров. Замкните щупы устройства в том пределе, в котором вы его используете. Данное действие укажет истинные параметры погрешности.

Даже если у вас есть в наличии необходимые приборы и устройства для самостоятельного проведения диагностики, но вы совершенно не имеете опыта в делах связанных с током, следует обратиться к профессионалам своего дела и не экспериментировать, ведь это может стать причиной множества травм.

Испытания под напряжением

Вы совершили измерительный алгоритм сопротивления, все показатели были в пределах вышеуказанных норм, и погрешность измерительного прибора была учтена, но печь по-прежнему не работает, то следует обратить внимание работоспособности характеристик эксплуатации. Ремонт микроволновки

Ремонт микроволновки

Проверка показателей напряжения выходного типа считается довольно опасным способом тестирования обмоток вторичного характера. Как правильно производить данное измерение:

• Бытовой прибор подключается к электросети.
• Используя тестер, проверяют показания каждой цепи обмоток на выходном уровне. Канальная величина не должна превышать 3 В, высоковольтные показатели должны быть не более 2 кВ.

Каждый вправе сам решить, каким способом ему легче и качественнее воспользоваться, главное, что бы он был безопасный. Иногда достаточно просто прозвонить контакты и понять, что произошло и что является причиной поломки.

Микроволновая печь прослужит долго при должном уходе

Как проверить трансформатор мультиметром?

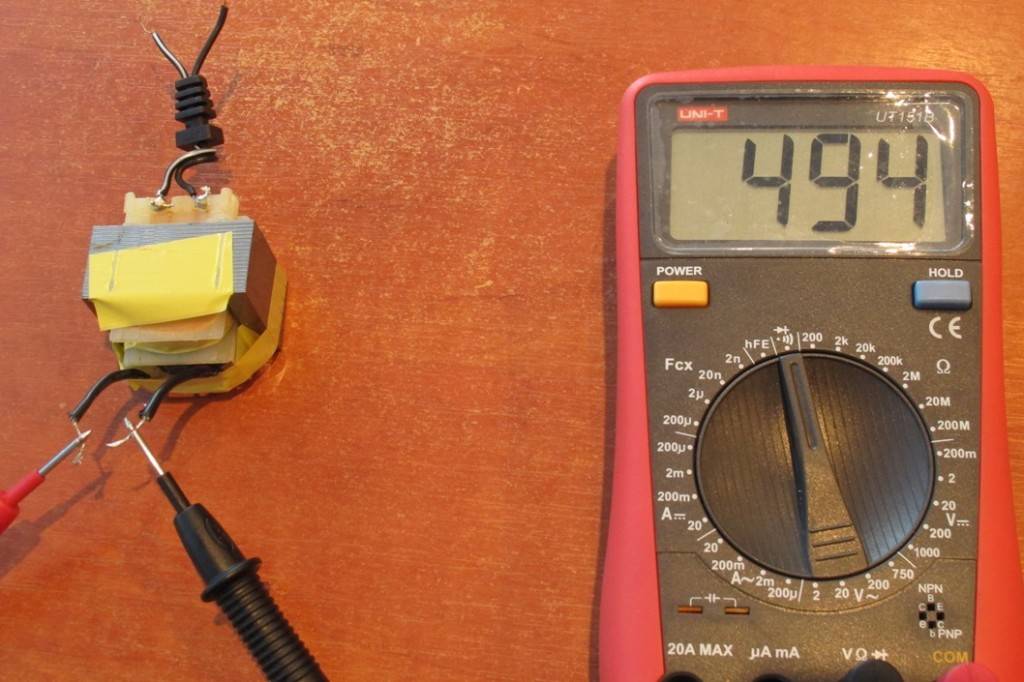

Наш простенький трансформатор от зарядного устройства имеет всего четыре вывода, т.е. два провода с вторичной обмотки и два с первичной. Весь процесс проверки  трансформатора мультиметром заключается в проверке целостности обмоток. Для начала необходимо мультиметр перевести в режим проверки диодов или же измерения сопротивления. Дальше проверяется одна из обмоток, полярность подключения щупов роли не играет.

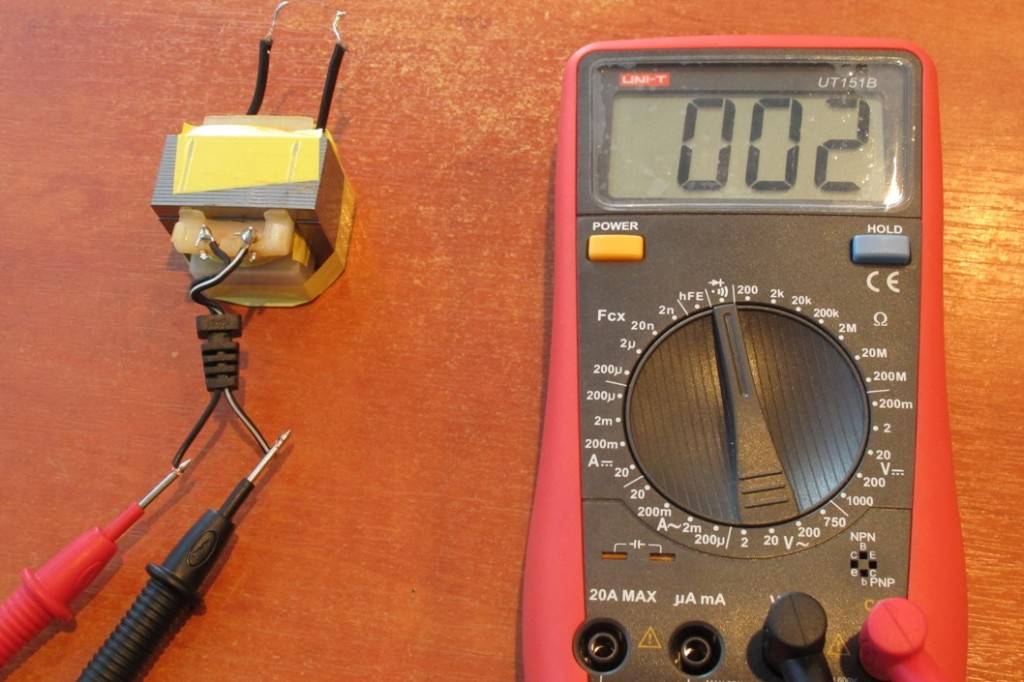

Затем подключается к мультиметру вторая обмотка.

А если вдруг возникает вопрос, как определить обмотки трансформатора? На него можно ответить тем, что сопротивление первичной обмотки у понижающего трансформатора всегда будет больше.

Обмотка, которая имеет обрыв, прозваниваться не будет вообще. Если есть необходимость проверки трансформаторов, у которых есть несколько выводов первичной обмотки и несколько вторичных обмоток, то каждая обмотка такого трансформатора проверяется отдельно.

Такой метод проверки трансформатора мультиметром очень прост и поможет определить целостность обмотки. О том, как проверить трансформатор на межвитковое замыкание читаем тут .

Что собой представляет оборудование?

Как проверить трансформатор, если не знаем его конструкцию? Рассмотрим принцип действия и разновидности простого оборудования. На магнитный сердечник наносят витки медной проволоки определенного сечения так, чтобы оставались выводы для подающей обмотки и вторичной.

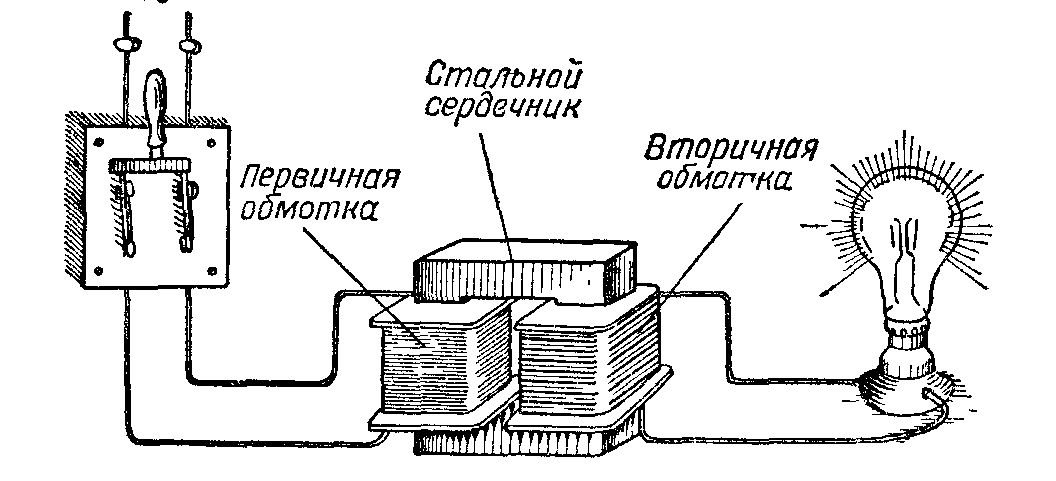

Передача энергии во вторичную обмотку производится бесконтактным способом. Тут уже становится почти ясно, как проверить трансформатор. Аналогично прозванивается обычная индуктивность омметром. Витки образуют сопротивление, которое можно измерить. Однако такой способ применим, когда известна заданная величина. Ведь сопротивление может измениться в большую или меньшую сторону в результате нагрева. Это называется межвитковое замыкание.

Такое устройство уже не будет выдавать эталонное напряжение и ток. Омметр покажет только обрыв в цепи или полное короткое замыкание. Для дополнительной диагностики используют проверку замыкания на корпус тем же омметром. Как проверить трансформатор, не зная выводов обмоток?

Это определяется по толщине выходящих проводов. Если трансформатор понижающий, то выводные проводники будут толще подводящих. И соответственно, наоборот: у повышающего вводные провода толще. Если две обмотки выходные, то толщина может быть одинаковой, про это следует помнить. Самый верный способ посмотреть маркировку и найти технические характеристики оборудования.

Принцип устройства

Конденсатор является приспособлением, имеющим способность копить определенный заряд электричества. Он представляет собой две пластины из металла, установленные параллельно, между которыми находится диэлектрик. Увеличение площади пластин увеличивает накопленный заряд в устройстве.

Конденсаторы бывают 2-х видов: полярные и неполярные. Все полярные приспособления – электролитические. Емкость их от 0.1 ÷ 100000 мкФ.

При проверке полярного приспособления важно соблюдение полярности, когда плюсовая клемма присоединена к плюсовому выводу, а минусовая к минусовому. Высоковольтными являются именно полярные конденсаторы, у неполярных – малая емкость

Высоковольтными являются именно полярные конденсаторы, у неполярных – малая емкость.

Микроволновка с указанием места расположения конденсатора

В цепь питания магнетрона микроволновки входит диод, трансформатор, конденсатор. Через них к катоду идет до 2-х, 3-х киловольт.

Конденсатор – это большая деталь весом до 100 гр. К нему присоединяется вывод диода, второй на корпусе. Вблизи блока размещается также цилиндр. Конкретно данный цилиндр представляет собой высоковольтный предохранитель. Он не должен допустить перегревание магнетрона.

Расположение конденсатора

Виды высоковольтных преобразователей

Элементы преобразователя, установленного в СВЧ-печке:

• магнитопровод;
• каркас;
• первичная обмотка;
• две вторичные обмотки.

На первичную обмотку поступает U = 220 V. От вторичных питается накальная нить. Первая из двух вторичных обмоток изготовлена из провода большого сечения. U на выходе — приблизительно 3 В. На выходе второй обмотки — переменное высокое U = 4 кВ.

В микроволновках разных марок использованы преобразующие устройства различного производства. Преобразователи выглядят не одинаково и имеют разные характеристики. Они отличаются:

• мощностью;
• выходным напряжением вторичных обмоток;
• числом витков в катушках и сечением провода;
• габаритами;
• способом закрепления.

Вторичную катушку, подобно одному из выводов излучателя, замыкают на корпус.

Разборка микроволновой печи самостоятельно

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Предохранитель микроволновки

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

• Предохранители
• Конденсатор
• Диод
• Трансформатор
• Магнетрон

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее. Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене. Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене

Важно соблюдать технику безопасности, ведь этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного конденсатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой

Далее проводится проверка обмоток трансформатора

Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой. Далее проводится проверка обмоток трансформатора.

Как проверить трансформатор микроволновки:

Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом. Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне. Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.

Предназначение и функции трансформатора в СВЧ-печи

Чтобы магнетрон смог сгенерировать свое излучение, ему нужно напряжение в 2 000 вольт, тогда как бытовая электросеть обеспечивает только 220 вольт. Поэтому для получения нужной величины используется высоковольтный трансформатор. Это устройство имеет одну первичную обмотку, на которую подается переменное напряжение в 220V, и две вторичных. Одна из них питает накальную обмотку электронной лампы преобразованным переменным напряжением в 3,15V. Такой накал нужен для начала эмиссии электронов. На высоковольтной обмотке создается постоянное напряжение в 4kV. Им запитуется анод магнетрона, чтобы сгенерированные электроны начали свое движение.

Важно! У технически неисправной микроволновой печи возможен пробой электрическим током под напряжением до 5 000 вольт. Так как в разных моделях микроволновок используются различные вакуумные лампы, то и трансформаторы могут отличаться по:

Так как в разных моделях микроволновок используются различные вакуумные лампы, то и трансформаторы могут отличаться по:

• мощности;
• габаритам;
• способу крепления;
• напряжению на вторичных обмотках;
• сечению провода;
• числу витков катушки.

Катушка с высоковольтной обмоткой замыкается на корпус, как и один из выводов излучателя.
