Заправка кондиционера своими руками

Ликвидация утечек фреона

Куда уходит фреон? Какой бы не был хладагент, даже незначительное повреждение трубопровода может привести к утечке жидкости

Сколько бы у вас не было залито жидкости, из-за утечки фреона может вовсе не стать в системе, поэтому важно вовремя обнаружить неисправность

На сегодняшний день используется несколько вариантов поиска утечек, которые актуальны для всех автомобилей, в том числе Рено Логанов:

• с помощью электронных течеискателей;
• с помощью ультрафиолета.

Течеискатели представляют собой специальные устройства, позволяющие определить, есть ли в воздухе фреон. Как правило, эти приборы чувствительны таким образом, что позволяют выявить утечку, если она составляет от 5 до 10 грамм в год. В продаже можно найти десятки различных типов и моделей течеискателей, одни из них более просты в эксплуатации, другие считаются более усовершенствованными

Одни модели позволяют точно зафиксировать и показать, куда водителю обратить внимание, чтобы найти утечку, другие варианты позволяют только показать, сколько в воздухе находится газа в граммах. Следует отметить, что устройство не всегда может гарантировать вам, что покажет, куда обратить внимание и где искать протечку, сколько грамм фреона в воздухе, однако погрешности есть не всегда. По факту течеискатель показывает, что в салоне автомобиля Логан или любого другого есть облако газа

Иногда случается такое, что водитель грешит на один патрубок, а причиной неисправности является другой, в частности, бывает сложно понять, если эти патрубки расположены неподалеку друг от друга. В этом случае точно определить, куда смотреть и где спускает давление, позволяет демонтаж всех шлангов и их тщательная диагностика

По факту течеискатель показывает, что в салоне автомобиля Логан или любого другого есть облако газа. Иногда случается такое, что водитель грешит на один патрубок, а причиной неисправности является другой, в частности, бывает сложно понять, если эти патрубки расположены неподалеку друг от друга. В этом случае точно определить, куда смотреть и где спускает давление, позволяет демонтаж всех шлангов и их тщательная диагностика.

Порой обнаружить утечку в патрубках бывает очень проблематично. Газ может куда-то уходить на протяжении нескольких месяцев по несколько грамм, при этом утечка может осуществляться при определенном уровне давления. Или, к примеру, возможные места протечек располагаются слишком близко друг к другу. В этом случае устройство сможет определить наличие фреона 134а или любого другого в салоне, однако показать точное место, где давление становится низким, невозможно.

Если понять, куда точно уходит газ, не предоставляется возможным, можно использовать специальный ультрафиолетовый краситель, принцип работы которого достаточно прост. В первую очередь, необходимо полностью заправить систему, со всеми расходными материалами в нее добавляется определенное количество грамм красителя, который светится при воздействии ультрафиолетовых лучей. На функционирование системы кондиционирования краситель никак не влияет, привести к поломкам он также не сможет. На сегодняшний день по несколько грамм красителя добавляется при производстве автомобилей на концернах.

Одним из основных условий правильной диагностики с помощью ультрафиолета является полная заправка системы маслом и хладагентом. Если вы решите сэкономить и не дольете в систему несколько грамм, это не только приведет к тому, что вся процедура окажется бессмысленной, но и может отразиться на работе системы.

После того, как вы заправили климатизер ультрафиолетовым красителем, необходимо как можно чаще эксплуатировать систему при возможности. Когда вы заметите, что устройство начинает хуже холодить, необходимо просветить все патрубки системы с помощью ультрафиолетовой лампы. Чтобы получить более точный результат, желательно просвечивать магистрали в темноте, а для выявления мест утечек использовать специальные очки. Те места, откуда уходит газ, проявятся в виде туманностей или ярко-желтых либо зеленых подтеков (автор видео — Олег Акушкин).

Как вы видите, последний метод является более эффективным и обладает преимуществами по сравнению с первым, однако и в нем есть определенные недостатки. К примеру, не все магистрали на тех или иных марках авто доступны для глаз, соответственно, иногда приходится долго разбираться в проблеме. Нужно помнить, что испаритель климатизера является наиболее недоступным местом, поскольку он расположен в торпеде транспортного средства. Учтите, что после диагностики с помощью ультрафиолета моторный отсек необходимо промывать, чтобы при последующей проверке не возникло проблем.

Инструкция по заправке

Вне зависимости от того, какой у вас автомобиль и как выглядит система кондиционирования, для всех случаев может использоваться общая инструкция. Хотя системы выглядят и работают по-разному, их объединяет принцип действия и устройства. Потому необязательно искать руководство к обслуживанию кондиционера конкретного авто. Если вы решили заправить свой кондиционер самостоятельно, старайтесь не отступать от указанных рекомендаций и чётко следовать инструкциям.

1. Удалите все загрязнения, которые имеются на защитном колпачке и прилегающем участке магистрали низкого давления. Только после этого его можно смело открывать, не опасаясь за проникновение мусора внутрь системы.
2. Соберите оборудование и наденьте шланг на заправочный штуцер. Если к баллону с хладагентом прилагается инструкция по его использованию, обязательно опирайтесь на рекомендации производителя. Фреон поставляется в разных баллонах, потому они могут несколько отличаться друг от друга.
3. При заправке автомобильных кондиционеров следует запустить двигатель и держать обороты на уровне 1500 единиц. Поддержка оборотов требуется для прокачки фреона по всем магистралям кондиционирующего устройства. Тут лучше воспользоваться помощью ещё одного человека, либо чем-то зафиксировать педаль газа в нужном положении, чтобы обороты не падали и не росли.
4. Теперь можно включить рециркуляцию воздуха соответствующими кнопками или регуляторами на вашем кондиционере. Включается оборудование на максимальных значениях.
5. Откройте кран магистрали низкого давления. При этом сам баллон с фреоном переворачивается вверх дном. Постепенно открывается вентиль баллончика. Параллельно двигатель продолжает работать, а выходящий хладагент начинает заправлять систему.
6. Пока фреон выходит из баллона и попадает в кондиционер, нужно параллельно следить за показателями манометра. Следите, чтобы в магистрали низкого давления значение не превышало 285 кПа. Оптимально оно должно находиться на уровне 275 кПа. Если превысить указанные цифры, тогда это приведёт к поломке компрессора.
7. Для проверки правильности заправки системы посмотрите на окно фильтра-осушителя. Если там отсутствуют пузырьки, и вы чётко видите жидкость прозрачного цвета, у вас всё получается верно.
8. Когда в салоне появится холодный воздух (его температура составит от 5 до 8 градусов Цельсия), а шланг около штуцера низкого давления станет холодным, словно лёд, процесс можно заканчивать. Перекройте баллон, отсоедините все контакты.

Если всё делать грамотно и по инструкциям, ничего сложного в самостоятельно заправке автомобильного кондиционера вы не увидите. Потому опирайтесь на руководства, внимательно читайте рекомендации производителя фреона, а также не забывайте о нормах техники безопасности. При возникновении проблем, когда что-то не получается и выходит из-под контроля, работу лучше прекратить, а автомобиль отправить специалистам.

https://youtube.com/watch?v=3M5SISSJVfk

Как часто заправлять домашний охладитель

Закачка фреона в сплит-систему производится в трех случаях:

• в процессе монтажа или переустановки на новое место;
• после ремонта, подразумевающего отключение фреоновых магистралей;
• в результате утечки хладона из контура.

Охладители — моноблоки значительно реже теряют газообразный фреон, нежели сплиты с внешними коммуникациями

Вообще-то, после установки нового кондиционера заливать фреон нет нужды – производитель закачивает газ в наружный блок. Аналогично поступают грамотные мастера – при ремонте либо демонтаже сплита хладон перекачивается в теплообменник внешнего модуля. Первые два случая подразумевают потерю вещества из-за неудачных действий.

На недостаточное количество фреона в системе климатического агрегата указывают следующие признаки:

• снижается эффективность охлаждения – вентилятор внутреннего блока гонит теплый воздух;
• компрессор безостановочно работает в режиме полной нагрузки;
• инверторный кондиционер уходит в ошибку и часто отключается (дисплей показывает код неисправности);
• расположенный на внешнем блоке сервисный порт, куда приходит жидкостная магистраль, покрывается льдом;
• под воздействием давления фреона на прохудившемся соединении появилось масло;
• обмерзание испарителя внутреннего модуля.

Полный набор последствий — газовый сервисный порт в масле, жидкостный покрылся инеем, на фото справа – обмерзший испаритель внутреннего блока

На видео и сайтах компаний, занимающихся инсталляцией холодильных машин, встречается рекомендация: бытовые кондиционеры необходимо заправлять чуть ли не ежегодно. В действительности правильно установленный сплит спокойно служит без дозаправки по 3—5 лет, поскольку через надежные соединения большой объем хладона вытечь не может.

Если вышеперечисленные признаки наблюдаются часто, нужно разбирать стыки и проверять качество вальцовки. Заводской брак внутри агрегатов – редкость даже для «китайцев».

Статьи по теме

Плохо светят фары: почему и что делать

Почему не опускается стекло: причины и способы устранения неполадок

Как прикурить машину и что для этого понадобится

Бьет руль при торможении: причины и устранение проблемы

Как снять гидроусилитель руля и заменить его

Провал педали газа: причины и ремонт

Привод машины: разбираемся в устройстве

Почему не работает кондиционер в машине: причины и способы устранения

Симулятор вождения автомобиля: плюсы и минусы тренажера

Компьютерная диагностика автомобиля: когда нужна, как проводится

Как прочистить форсунки омывателя: причины засора и способы его устранить

Замена рулевой рейки: причины и порядок действий

Высокий уровень антифриза: причины и способы устранения

Лучшие авто с пробегом и советы по выбору

Аэрография на машину: материалы, виды, этапы

Советы автолюбителей по контролю за работой кондиционера

1. Сколько хладагента в автокондиционере?

«Прежде чем отправиться на СТО или в автомагазин, если вы планируете выполнить всю работу самостоятельно, необходимо не только узнать, сколько стоит заправка кондиционера в автомобиле, но и понять, сколько хладагента потребуется. Так вы купите точное количество фреона. Узнать данный параметр можно, просто посмотрев на табличку в подкапотном пространстве. На ней указана норма заправки хладагента, его тип, а также количество в системе.

Как поступить, если по тем или иным причинам данной таблички нет под капотом? В такой ситуации отправляемся в дилерский центр либо изучаем инструкцию по эксплуатации вашего авто.

Если у вас отечественное транспортное средство, потребуется 0,6–0,9 кг фреона

Однако точное значение не важно, поскольку самостоятельно вы будете лишь дозаправлять системы, а не полностью выполнять заправку кондиционера.. Полноценная заправка кондиционера в автомобиле выполняется заводом-изготовителем либо на СТО, где работают профессионалы

При необходимости они отремонтируют систему, если газ полностью вышел.

Полноценная заправка кондиционера в автомобиле выполняется заводом-изготовителем либо на СТО, где работают профессионалы. При необходимости они отремонтируют систему, если газ полностью вышел.

Во время планового техобслуживания производится дозаправка хладагентом до нормы, чтобы система правильно функционировала.

Однако в этом случае мы не знаем, какое количество хладагента находится в системе. По этой причине дозаправлять автокондиционер нужно, ориентируясь на давление, указанное на манометре.

Как поступить, если вы не знаете точное количество фреона и не смогли понять, сколько хладагента находится в системе? Просто наблюдайте за стрелкой манометра. Такой способ подходит для всех ситуаций, когда вы выполняете заправку кондиционера в автомобиле самостоятельно».

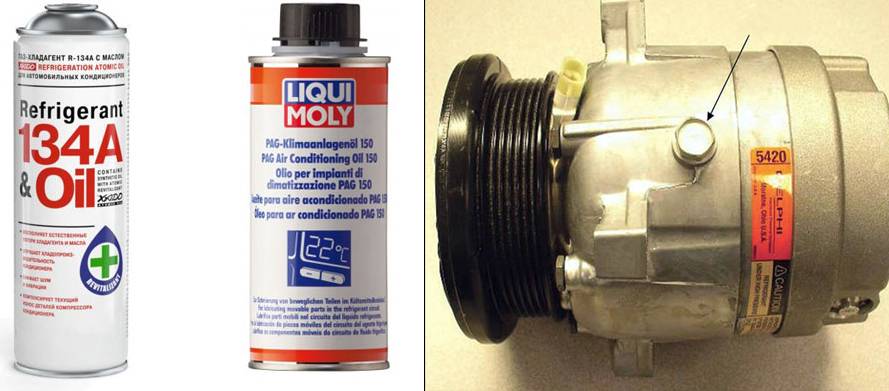

Доливаем масло при заправке автокондиционера.

«В табличке можно узнать требуемое количество хладагента, а также норму заправки масла. Однако большинство автовладельцев не понимают, куда его доливать, как это сделать и для чего это вообще нужно. Многие автомобилисты рекомендуют добавлять масло при каждой дозаправке системы. Однако если масла будет слишком много, может сломаться поршневой компрессор, так как смазка проходит через агрегат вместе с фреоном, нагорает на узлах. Как действовать правильно и продлить срок службы автокондиционера?

Для этого покупайте хладагент, в который уже добавлено масло. Чтобы выбрать такой фреон, внимательно изучите информацию на баллончике. В этом случае количество масла будет оптимальным.

Иногда требуется отдельно заправить масло. Тогда следует выбирать полиалкиленгликолевое масло – PAG. Его нужно залить в компрессор через картер».

Если у вас есть опыт обслуживания автомобиля, вы сможете самостоятельно заправить кондиционер хладагентом. Главное не упустить утечку фреона, а также регулярно проводить осмотр системы.

Чтобы правильно заправить кондиционер, придется использовать специальный комплект для заправки фреона. Но его цена ненамного ниже, чем стоимость работы опытных мастеров на СТО.

Если вы не планируете регулярно заправлять автокондиционеры, в целях экономии следует обратиться в автосервис, а не покупать спецнабор для самостоятельной работы.

Порядок выполнения работ

Итак, для заправки автокондиционера нам понадобится специальный набор. В него входит метрологическая станция, переходник, шланги, краны и баллон с фреоном.

Вместо метрологической станции можно использовать тест-коннектор. Стоимость всего оборудования – около 30 тысяч рублей.

Дальше действуйте в следующей последовательности:

1. Возьмите баллон с фреоном и найдите выпуклую часть с резьбой, которую необходимо проколоть иголкой (переходником).

Если в комплекте переходника нет (такое бывает весьма часто), то его можно приобрести отдельно.

2. Прикручивайте переходное устройство и подключайте к нему шланг.

3. Второй край шланга коммутируйте с метрологической станцией.

4. После сборки оборудования для заправки, проведите калибровку счетчика давления. Сделать это можно с помощью калибровочного колеса, выставив температуру окружающего воздуха.

Сверяться желательно с показателями точного устройства (к примеру, бортового компьютера).

5. Найдите свой штуцер. Сделать это не сложно. У современных автокондиционеров две позиции – высокого и низкого давления. Заправка всегда осуществляется со стороны низкого давления.

Ошибиться здесь невозможно, ведь штуцеры имеют различные диаметры входных отверстий.

Некоторые производители маркируют колпачки различным цветом. К примеру, штуцер низкого давления имеет черный цвет (буква Н), а высокого – синий цвет.

• 6. Хорошо зачистите пространство вокруг штуцера низкого давления и снимайте колпачок. Помните, что попадание грязи в кондиционер недопустимо.
• 7. Надевайте сверху шланг.

• 8. Заводите мотор и раскручивайте его до 1500 оборотов. Если есть помощник – попросите его удерживать педаль газа в одном положении, а если нет – зафиксируйте ее с помощью небольшой палки.
• 9. Выставляйте рециркуляцию воздуха на максимальный предел, отрывайте кран высокого давления, разворачивайте баллон с фреоном вверх «ногами» и плавно открывайте вентиль.

• 10. Все время наблюдайте за давлением в системе. Максимальный предел – 285 кПа.
• 11. Через время в салон начинает идти холодный воздух, а сам шланг на месте стыка со штуцером и вовсе становится ледяным.

Как только температура воздуха достигает 5-7 градусов Цельсия, вентиль можно перекрывать.

В данном случае у нас 10,7 градусов Цельсия, значит нужен еще один баллон.

12. Внимательно посмотрите в окошко фильтра-осушителя. Если пузырьков воздуха нет, то работа выполнена правильно. Вот и все.

Отдельно хотелось бы отметить, что наличие воды и воздуха в системе недопустимо. К примеру, влага может превратиться зимой в лед и перекрыть регулирующий орган ТРВ.

Не стоит забывать, что наличие воды в системе может привести к появлению ржавчины. Опасен для системы и воздух, который имеет совершенно другие свойства, чем азот.

Как следствие, повышается нагрузка на компрессор, и узел может быстрее выйти из строя. Чтобы удалить воздух и воду из системы, перед началом заправки подключается специальный насос. Этот процесс носит название вакуумирования.

Удаляют воздух из системы с помощью специального насоса.

Порядок заправки автокондиционеров хладагентом

Для заправки автокондиционеров на большинстве современных машин применяют хладагент R-134a (тетрафторэтан), но по старинке его все называют фреоном. Чтобы заправить систему кондиционирования легкового автомобиля малого или среднего класса потребуется в среднем около 0,5 кг хладагента.

Рекомендуем: Диагностика авто как проверить катушку зажигания мультиметром на работоспособность

Информацию о типе хладагента для кондиционера вашего авто и норме его заправки вы можете узнать из сервисной книжки к автомобилю. Также эта информация часто указана на табличке, размещенной на внутренней стороне капота.

Заправка автокондиционеров хладагентом состоит из следующих этапов:

1. Откачка остатков хладагента из системы кондиционирования. Современные станции для заправки автокондиционеров в автоматическом режиме откачивают старый хладагент для его взвешивания и удаления из него отработанного масла.
2. Вакуумирование системы. Это очень важный этап заправки автокондиционера. В результате данной операции из системы удаляются остатки воздуха и влаги. Чтобы добиться вакуума необходимой глубины может понадобиться от 10 до 30 минут (в зависимости от мощности и класса оборудования), выполнить качественное вакуумирование за 1-2 минуты невозможно.
3. Тест на герметичность позволяет обнаружить утечки, имеющиеся в системе. При некачественном вакуумировании (этап №2) тест на герметичность может не показать имеющиеся утечки, что приведет к дальнейшим сбоям в работе автокондиционера.
4. Заправка масла. В процессе работы автокондиционера масло заправленное в систему (в среднем около 15 грамм) служит для смазки механизмов компрессора. Довольно часто масло заправляют с красителем (трейсером) для облегчения определения в будущем возможных утечек.
5. Загрузка хладагента. Это завершающий этап заправки автокондиционеров, который проходит достаточно быстро. Как мы уже писали выше, в среднем для заправки одного кондиционера легкового автомобиля нужно около 500 грамм хладагента.

• Давление в портах низкого и высокого давления должно прийти в норму сразу же после включения компрессора автокондиционера. Манометр низкого давления должен показывать около 2 бар, а высокого давления – 15-18 бар.
• Рукой на ощупь проверяется температура трубки контура низкого давления – она должна быть холодной.
• Из дефлекторов в салоне автомобиля должен пойти холодный воздух, а компрессор кондиционера должен периодически отключаться.

Наличие всех этих признаков говорит о том, что кондиционер в автомобиле заправлен успешно и водитель может наслаждаться его исправной работой.

Как вы понимаете, качественно заправить автокондиционер без наличия профессионального оборудования будет практически не реально. Однако набор для заправки автокондиционеров своими руками можно собрать из доступных и недорогих комплектующих самостоятельно. В конце этой статьи смотрите видео о том, как пользоваться таким набором.

А для общего представления о стоимости подобного рода услуг ниже мы приводим порядок цен за заправку автокондиционеров в крупных городах России (Москва, Санкт-Петербург, Волгоград, Нижний Новгород, Краснодар и т.д.).

Когда требуется заправка фреоном

По статистике даже самый качественный кондиционер теряет в течение сезона до 8% закачанного хладагента. Значит, по меньшей мере, 1 раз в 2 года домашняя климат-система нуждается в дозаправке фреоном.

Причиной потери холодопроизводительности может стать не только утечка хладагента. Не меньшее влияние оказывает на нее загрязнение испарителя и конденсатора, радиаторов, проблемы с работой вентиляторов внешнего блока сплит-системы.

С высокой долей достоверности можно судить о необходимости заправки хладагентом только в случае, если система с правильной периодичностью проходит профилактику, а после чистки компонентов производительность по холоду так и не вышла на оптимальный уровень.

В процессе эксплуатации требуется периодическая заправка

Частота очистки оборудования во многом зависит от места расположения блока:

• Сплит системы на 1-4 этажах нужно чистить перед началом каждого сезона.
• При установке блоков на высоте 5 — 8 чистку можно производить 1 раз в 2 года;
• Блоки на 9 этаже и выше нуждаются в чистке не чаще, чем 1 раз в 3 года.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Если кондиционер используется и в зимнее время, чистка потребуется намного чаще – не менее 1 раза в месяц, а в некоторых случаях – 1 раза в неделю.

Большинство владельцев техники не имеют представления, как заправить домашний кондиционер самому. В действительности, процесс этот не столь сложен, однако потребует определенных знаний об устройстве оборудования, наличия специфических приборов и инструментов, навыков их использования.

При этом некоторые ошибки (например, избыточное количество хладагента в системе) могут привести к совершенно противоположному результату – вместо восстановления рабочих параметров климатическая установка полностью выйдет из строя. Чтобы исключить такой неприятный исход душе доверить работу по заправке специалистам сервисного центра.

Заправка кондиционера

Заправка кондиционера осуществляется только после удаления всего старого хладагента из контура. Если подготовка проводилась с опрессовкой и вакуумированием, этот этап уже пройден. В противном случае необходимо открыть замки сервисных штуцеров и дождаться полного удаления старого фреона из контура. После завершения замки закрыть.

Для заправки кондиционера необходимо знать, какое количество хладагента нужно закачать в контур.

Два лучших варианта такого контроля:

1. Заправка по массе.
2. Заправка по давлению.

В первом случае в систему закачивают указанную в технической документации массу фреона. Для этого:

1. Баллон с хладагентом подключают к коллектору.
2. Устанавливают баллон на электронные или механические весы.
3. Выставляют ноль.
4. Открывают газовый вентиль и заполняют систему фреоном.
5. Ведут контроль показаний весов.
6. При достижении заданного изменения веса баллона (перекачке заданной массы фреона в контур) закрывают вентиль.
7. Отсоединяют баллон от коллектора.
8. Снимают коллектор, закрывают сервисный штуцер на магистрали.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

При заправке по массе при определении веса фреона необходимо учитывать длину магистралей. Производители указывают необходимую массу хладагента с учетом допустимой или минимальной длины контура. Во втором случае на каждый метр магистрали добавляют 15-30 г фреона (в зависимости от типа).

Какой фреон в автомобильном кондиционере?

Виды хладагента применяемые в автокондиционерах

Ранее для заправки кондиционера использовали фторсодержащий фреон R-12, хоть он и более продуктивный, но из-за того, что очень вредный, в 1992 г. его применение запретили, и заменили на хладагент R-134а. Поэтому владельцам автомобилей с кондиционером выпускавшимся до 1992 года выпуска, приходится либо самостоятельно заправлять, либо переходить тоже на новый вид фреона. Ведь хотя они и работают на R-12, но на сервисных станциях заправка хлорфторосодержащего газа запрещена. Так что все новые модели машин с автомобильным кондиционером заправлены фреоном R-134а. Кстати, какой фреон в автомобильном кондиционере конкретной системы, можно увидеть на табличке, подняв капот. Хотя перепутать сложно, ведь даже заправочные штуцеры разные (в трубке под R-134а он выше и с большим диаметром). На наклейке под капотом также можно увидеть и норму заправки фреона в автокондиционере.

Перед тем как заправлять кондиционер своими руками, желательно точно определится, какое количество фреона в кондиционере автомобиля, чтобы рассчитать с покупкой требуемого количества баллончиков. Посмотреть норму заправки фреона в автокондиционере, как уже выяснили, можно на табличке под капотом, где указан как тип хладагента, так и его количество в системе.

Когда по каким-то причинам таблица отсутствует, то узнать, сколько нужно хладагента можно также и у автодилера или посмотреть в мануале. Для российских автомобилей норма заправки обычно составляет около 600-900g. Хотя, в принципе, точность по большому счету и не нужна, ведь, как правило, своими руками производится дозаправка системы, а не полное заполнение кондиционера. Заправка автокондиционера производится или еще на заводе, или же после ремонта, когда газ полностью вышел, а при плановом обслуживании, мы можем только дозаправить фреоном до нормы, когда он сможет работать на полную мощность. Но при такой частичной заправке автомобильного кондиционера мы не можем знать, сколько граммов фреона осталось. Поэтому заправка кондиционера в машине происходит по давлению, отображающемся на манометре. Поэтому, если вы не смогли узнать точных цифр и определить количество фреона в кондиционере автомобиля, то следите за стрелкой прибора.

Так как в гаражных условиях нет возможности узнать точное количество хладагента, то гораздо проще определить сколько нужно фреона для заправки машинного кондиционера по показаниям манометра.

Долив масла при заправке кондиционера

В таблице количества фреона в машинном кондиционере всегда есть цифры и заправочных норм масла, но мало кто знает, как его долить, да и зачем. Некоторые водители, при заправке автокондиционера, советуют всегда доливать масло. Но ведь избыток смазки часто приводит к поломке поршневого компрессора, поскольку масло, проходя через агрегат вместе с газообразным хладагентом, нагорает на узлах. Так как же быть в этой ситуации?

Ответ довольно прост — для заправки автомобильного кондиционера лучше использовать фреон с добавлением масла (такая информация указывается на баллончике с хладагентом), поскольку оно там уже дозировано. Но если, все же, предусмотрена отдельная заправка смазки, то следует использовать полиалкиленгликолевое масло – PAG (на фото по средине). Масло заливается в компрессор через картер (указано стрелкой на фото справа).

Вакуумирование кондиционера своими руками

Далеко не все это учитывают, но не менее важной процедурой, кроме норм заправки фреона и количества масла в системе, также является и вакуумирование кондиционера
!

Вакуумирование кондиционера автомобиля

Когда в системе автокондиционера осталось менее чем 50% хладагента, то завоздушивание и попадание внутрь влаги — неизбежно. Естественно, агрегат сможет работать, хотя и не на всю возможность, но, скорее всего, компрессор выйдет из строя, а на трубках системы образуется коррозия, и тогда ремонт обойдется куда дороже, чем вакуумирование. Для удаления из кондиционера атмосферного воздуха и паров влаги потребуется вакуумный насос.

Чтобы вакуумировать автокондиционер самостоятельно вам потребуется:

1. Включить отопитель и прогреть авто, чтобы влага конденсировалась в испарителе;
2. Подключить вакуумный насос к штуцеру компрессора, а затем, выкрутив ниппель, повернуть под ним краник (против часовой стрелки);
3. Включить насос на 15 минут, затем перекрыть вентили и выключить его. Процедуру повторить несколько раз.

После завершения процедуры нужно подождать часа 2-3, и только потом можно производить заправку кондиционера автомобиля.

Подготовка к заправке

Начинать подготовку к заправке кондиционера необходимо с его чистки. Это позволит добиться оптимальной производительности все компонентов системы и, соответственно, исключить погрешности измерений, связанные с отклонением режимов работы от оптимальных.

В чистке нуждаются фильтры внутреннего блока сплит-системы и ее наружный блок.

Обслуживание последнего ведут в следующей последовательности:

Желательно провести механическую очистку

1. Обесточить оборудование.
2. Провести механическую очистку:
   • убрать грязь и пыль с наружной стороны кожуха;
   • демонтировать его;
   • удалить изнутри корпуса скопившийся мусор.
3. Выполнить промывку. Для этого:
   • закрыть полиэтиленом электронный блок, чтобы исключить попадание воды;
   • влажной губкой удалить пыль и загрязнения с лопастей и элементов конструкции вентилятора;
   • аналогичным образом очистить конденсатор;
   • ручным пылесосом удалить пыль в труднодоступных местах.
4. Произвести чистку радиатора. Для этого воспользоваться специальными щетками, промыть ячейки водой под напором или использовать пароочиститель.
5. Установить кожух, оставит до полного высыхания влаги.

Следующим этапом подготовки является проверка системы на герметичность. Если скорость утечки хладагента превышает допустимую (те же 8% в течение сезона), скорее всего, есть проблемы с герметизацией соединений. Найти место серьезной утечки можно в процессе визуального осмотра магистралей и мест соединений.

Если найти проблемное место простым осмотром не удалось, помогут другие методы с использованием:

• Мыльного раствора. Хорошо работает если предполагаемое место утечки известно.

• Галоидного искателя. Использует эффект изменения цвета пламени при взаимодействии с парами хлора. Может применяться только на оборудовании с хлорсодержащими фреонами.
• Воды. Требует предварительной закачки азота в контур и погружения деталей системы в воду, что не всегда удобно.
• Ультрафиолетового красителя. В газ, закачиваемый в систему добавляют УФ-краситель, который обозначает место утечки. Найти его легко с ультрафиолетовой подсветкой.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Если есть подозрение на утечку из-за негерметичности соединений или компонентов системы, следует удалить из системы хладагент, закачать ее азотом, провести поиск проблемных мест, устранить неполадки, выполнить опрессовку и вакуумирование системы.

Опрессовка системы представляет собой закачку контура азотом через манометрический коллектор. Закачку осуществляют по допустимому давлению в контуре (указано в технической документации и на шильдике устройства).

После достижения давления подача азота в систему прекращается. В герметичной системе давление будет оставаться константой, если утечки сохранились – продолжится стравливание азота. В этом случае процедуру поиска проблемных мест и опрессовки следует повторить.

Вакуумирование

После того как восстановлена герметичность (система опрессована) выполняют вакуумирование:

1. Подключают к манометрическому коллектору вакуумный насос.
2. Запускают насос, открывают газовый вентиль.
3. Давление в системе контролирую по показаниям манометра.
4. При достижении минимума, насос отключают.
5. Закрывают газовый вентиль.
