Правильный монтаж циркуляционного насоса в систему отопления

Устройство циркуляционного насоса: ремонт и профилактика

Циркуляционный насос — частый элемент системы индивидуального отопления в собственных домах. Такое устройство позволяет качественно прогонять теплоноситель по замкнутому контуру, обеспечивая тем самым постоянную температуру на всех участках системы отопления и полное отсутствие воздушных пробок там же. Но и с самым надёжным оборудованием иногда случаются неприятности в виде сбоев в работе. А поэтому иногда требуется ремонт циркуляционного насоса с тем, чтобы вернуть системе обогрева дома изначальную эффективность.

Примечательно то, что, несмотря на разнообразие модельного ряда циркуляционных насосов, принцип их работы и технического обслуживания одинаковы для всех аппаратов. Поэтому в данном материале мы рассмотрим варианты, при которых можно избежать услуг профессиональных специалистов в сервисном центре и провести ремонт циркуляционного насоса своими руками.

Эксплуатация циркуляционного насоса

Необходимо соблюдать некоторые правила во время эксплуатации насоса, среди которых такие как:

• Насос не должен работать, если в системе отопления нет воды.
• Нельзя допустить того, чтобы насос работал с нулевой подачей.
• Должен соблюдаться во время работы насоса определенный диапазон допустимых расходов. Насос может выйти из строя, если подача воды будет слишком низкой или слишком высокой.
• Если насос простаивает довольно длительный период времени, то для его профилактики потребуется включать его хотя бы один раз в месяц на 10-15 минут. Если этого не сделать, то некоторые компоненты насоса могут окислиться.
• Для нормальной работы насоса температура теплоносителя в отопительной системе не должна быть выше, чем +65 градусов. Это необходимо для того чтобы исключить выпадение жестких солей в осадок.

Температура на входе и выходе с циркуляционного насоса

• Для начала, необходимо убедиться в том, что отсутствуют различные вибрации или шумит насос отопления.
• Проверить, как работает циркуляционный насос, исходя из его характеристик напорно-расходного характера.
• Проверить, если не имеет место чрезмерный нагрев насосного электрического мотора.
• Проверить зрительно, если на корпусе насоса имеется заземление.
• Проверить, если в тех местах, где насос крепится к трубопроводу, не наблюдается течи. Если наблюдается небольшая течь, то потребуется произвести замену прокладок или произвести подтяжку соединительных компонентов.
• Проверить, насколько хорошо соединены между собой электрические провода в клемной колодке.

Ремонт механической части

Все остальные детали, которые не перечислены в разделе: «Ремонт электрической части», относятся к механическим узлам. При возникновении в работающем насосе вибрации, шума, для определения источника их появления необходимо:

1. Плавно остановить котел.
2. Демонтировать лицевую панель корпуса и опустить блок управления.
3. Закрыть краны холодной воды, подающей и обратной линии.
4. Через сливной кран спустить воду из системы котла.
5. Открутить фиксатор воздухоотводчика насоса для полного слива воды из системы. После сброса всей жидкости, закрутить фиксатор до упора.
6. Снять клемму с пусковым конденсатором.
7. Открутить крепежные винты и демонтировать блок: мотор-турбина.
8. Осмотреть подшипники, крыльчатку, полость насоса на наличие окисления, загрязнения, инородных предметов, повреждения. Если наблюдается износ подшипников или вал мотора прокручивается с усилием, тогда их нужно заменить на другие, например, на фторопластовые. Всю грязь с турбины, внутренних отсеков корпуса, уплотнительной резины следует удалить.
9. Отремонтированный механизм установить на место и зафиксировать.
10. Вставить клемму с конденсатором.
11. Открыть краны обратной, подающей линии и холодной воды.
12. При помощи крана подпитки проверить герметичность насоса, если он не протекает, тогда следует добавить теплоноситель в систему до 1,2 бара.
13. Запустить насос в режиме циркуляции и проверить его состояние.
14. В положительных результатах следует установить ручку регулятора температуры контура отопления в необходимое положение.

Ресурс циркуляционного насоса Wilo и других комплектующих котла можно продлить, если перед каждым отопительным сезоном проводить полное техническое обслуживание.

Описаны возможные причины и способы устранения перегрева теплоносителя в двухконтурных, автоматических и полуавтоматических газовых котлов отопления.

В статье описаны пять практичных способа по устранению обледенения на коаксиальном воздухопроводе.

Рассмотрен принцип работы, показаны основные признаки и причины неисправности, способы диагностики и ремонта вентилятора (дымососа) газового котла.

Перечислены основные причины изменения давления в закрытой системе отопления, приведены эффективные способы стабилизации давления теплоносителя в.

Разберем, что делать, если не зажигается газовая колонка с полуавтоматической системой розжига, принцип работы системы розжига, причины.

Циркуляционные насосы для отопления Grundfos

Насосы от этого бренда являются самыми востребованными на современном рынке отопительного оборудования. В зависимости от возможностей управления и конструктивных особенностей, все изделия Грундфос подразделяются на:

• нерегулируемые (серия UPS);
• регулируемые (серия ALPHA).

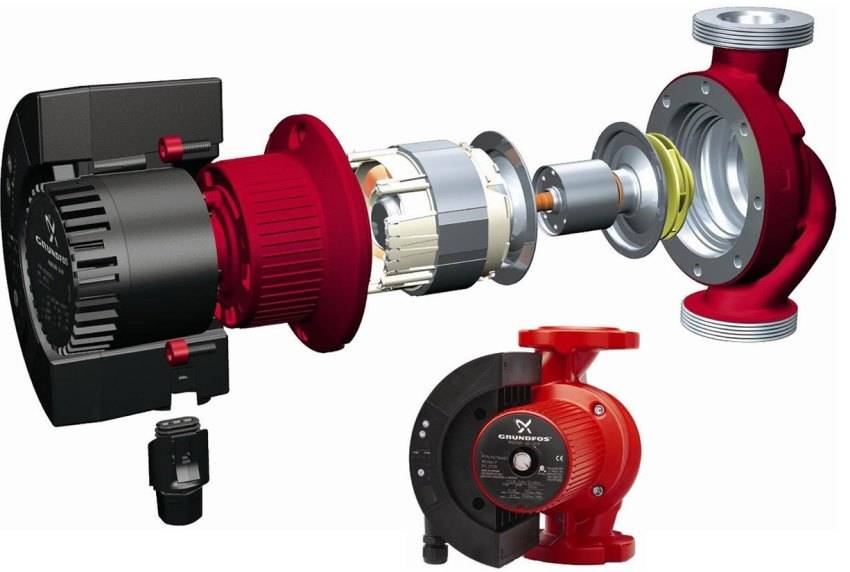

Циркуляционный насос Grundfos в разобранном виде

Модели серии «UPS» являются самыми востребованными среди отечественных потребителей. Эксплуатационная сфера подобных устройств – открытая или закрытая автономная отопительная коммуникация частного дома.

Популярность циркуляционных насосов Грундфос обуславливается еще и тем, что они отличаются доступной стоимостью и высоким качеством. Сегодня они выпускаются в следующих странах: Германия, Дания, Китай.

• UPS 25-40/60/80;
• UPS 32-40/60/80.

Технические характеристики водяных насосов ( в зависимости от модели) позволяют поднять высоту рабочей среды на 4, 6 или 8 м

Цифры, которые указываются в названии модели, обозначают его монтажные характеристики. Первое число обозначает показатель сечения накидных гаек насоса, которые выполняются в большинстве случаев из чугунного материала. В некоторых случаях встречаются гайки с диаметром 40 мм, однако, чаще всего используются изделия с показателями сечения 25 и 32 мм.

Второе число соответствует высоте. В зависимости от разновидности устройства, высота столба рабочей среды может составлять 4, 6 или 8 м.

Статья по теме:

Эти цифры помогут ответить на вопрос, возникающий у многих хозяев частных домов: как подобрать циркуляционный насос для отопления. Поэтому игнорировать их ни в коем случае нельзя. Цена циркуляционных насосов «Грундфос UPS» колеблется в пределах от 4 000 до 40 000 рублей, в зависимости от модели и технической оснастки.

На корпусе насоса нанесена маркировка обозначающая его монтажные характеристики

Какой лучше купить циркуляционный насос для отопления частного дома: серия ALPHA

Регулируемая линейка насосов от компании «Грундфос» представлена тремя основными моделями, которые относятся к одной серии (ALPHA). Рассмотрим разновидности этих устройств, в зависимости от функциональных возможностей:

• ALPHA2 L;
• ALPHA2;
• ALPHA3.

ALPHA2 L. Насосы Grundfos для отопления этой серии отличаются ограниченным функционалом и имеют 7 режимов работы. Стоит сказать, что ALPHA2 L можно использовать в таких отопительных конструкциях, как теплый пол. Он включает в себя систему, которая позволяет регулировать напор теплоносителя в коммуникации. Удаление воздуха из циркуляционного насоса ALPHA2 L производится посредством «выталкивания», что отличает его от приборов серии UPS. Подбор необходимого режима осуществляется довольно просто – нажатием кнопки на блоке управления.

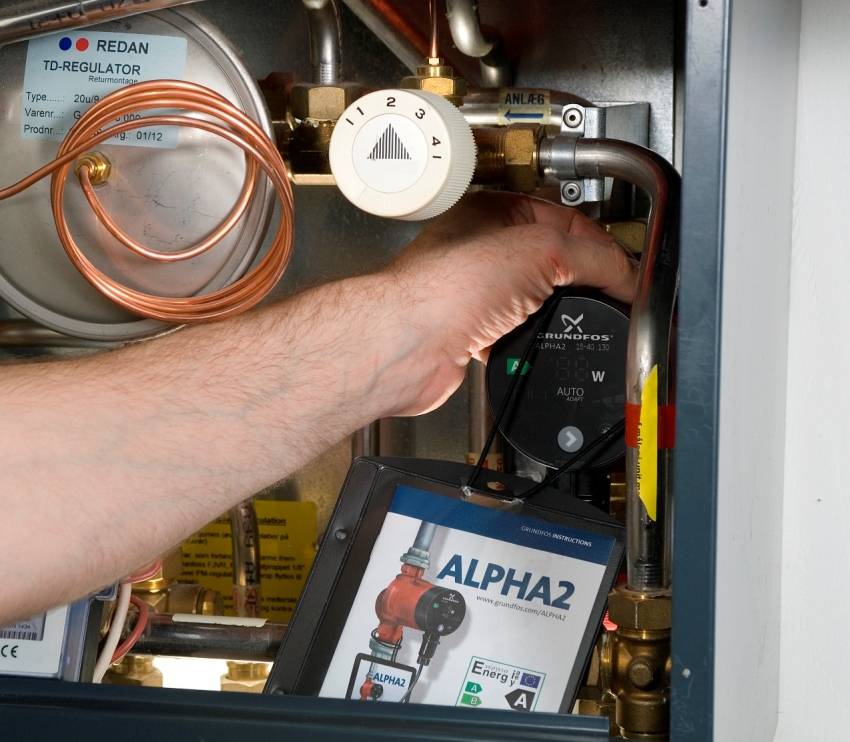

Модель циркуляционного насоса ALPHA2 совместима с большинством современных твердотопливных котлов

ALPHA2. Насосы этого типа имеют 9 режимов работы и являются более универсальными, с эксплуатационной точки зрения. А также стоит сказать, что такие устройства включают в себя две дополнительные функции, которые позволяют настраивать устройство, в зависимости от сезона и времени суток. Благодаря этому появляется возможность дополнительной экономии финансов. Насосы ALPHA2 совместимы практически со всеми современными твердотопливными котлами.

Отдельно стоит сказать о том, что циркуляционный насос для отопления Грундфос ALPHA2 имеет еще один режим, который называется AUTOADAPT. Он позволяет автоматически изменять параметры работы прибора, в зависимости от смены времени года. Таким образом, давление в системе регулируется за счет сложного вычислительного процесса, происходящего непрерывно.

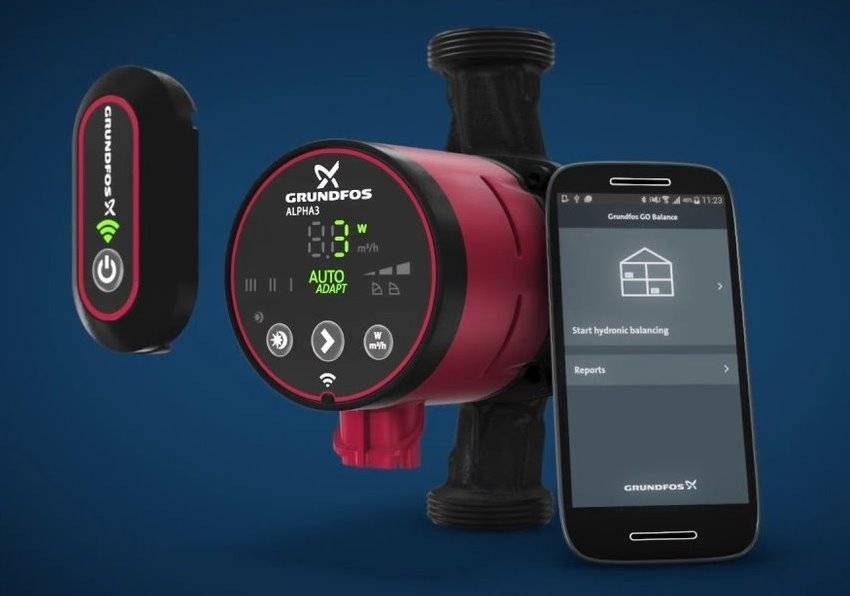

Модель насоса ALPHA3 оснащается специальным блоком, который позволяет передавать данные о работе циркуляционного устройства на смартфон

ALPHA3. Это устройство является усовершенствованной моделью предыдущего циркуляционного насоса. Основное отличие ALPHA3 от ALPHA2 заключается в том, что хозяева могут самостоятельно корректировать показатель давления в отопительной коммуникации.

При подборе насоса Грундфос рекомендуется обратить внимание на то, что модель ALPHA3 оснащается специальным блоком, который называется ALPHA Reader. Этот прибор позволяет передавать данные о работе циркуляционного устройства на смартфон

Для использования подобной функции потребуется загрузить на ваше мобильное устройство специальную программу (GRUNDFOS Go Balance).

Как проводить регулярное техническое обслуживание насосов?

Помпа, как и любой другой механизм, нуждается в периодическом ТО. Вот что необходимо делать владельцу такого устройства:

В теплое время года, когда циркуляционный насос остается без работы, включайте его ежемесячно на 15 мин. Разумеется, вхолостую прибор работать не должен: если система отопления в данный момент является пустой (многие сливают теплоноситель на лето), нужно просто перекачать воду из одной емкости в другую, подключив к ним насос при помощи шлангов. Такая мера предотвратит окисление поверхности вала, результатом которого может стать его блокировка

Да и подшипник благодаря таким «тренировкам» прослужит дольше

В течение отопительного сезона периодически обращайте внимание на то, как работает насос. Не появились ли шумы, вибрации или другие признаки развития дефектов? Поддерживает ли агрегат требуемое давление в системе? Не слишком ли греется двигатель? Обнаруженную на ранней стадии неисправность починить гораздо легче, чем уже сильно запущенную

Если перед помпой установлен фильтр грубой очистки, его нужно периодически проверять на наличие загрязнений, даже если в системе используется подготовленный теплоноситель (фильтр может забиваться ржавчиной, смываемой рабочей средой со стенок труб). Также необходимо время от времени проверять, достаточным ли является количество смазки в тех местах, где ее наличие предусмотрено.

На время простоя прокладки в патрубках следует покрыть консервирующей смазкой, которая предотвратит их рассыхание.

Следите за тем, чтобы температура теплоносителя в том месте, где установлен циркуляционный насос (обычно его устанавливают на «обратке» перед самым котлом), не превышала допустимую.

Предельное значение указывается в паспорте прибора. Для большинства моделей оптимальное значение температуры составляет 65 градусов.

Как работает циркуляционный механизм?

В момент включения насоса вода в системе отопления (в замкнутом контуре) втягивается во входное отверстие под воздействием вращения колеса с лопастями

В момент включения насоса вода в системе отопления (в замкнутом контуре) втягивается во входное отверстие под воздействием вращения колеса с лопастями. Попавшая в камеру вода благодаря действию центробежной силы прижимается к стенкам рабочей камеры и выталкивается наружу (в выходное отверстие). Следом за этим давление в камере падает, что способствует новому нагнетанию воды в резервуар помпы.

Таким образом, в процессе непрерывного цикла работы насоса система отопления может находиться в состоянии постоянной заданной температуры, что существенно снижает затраты на расход топлива или электрической энергии для подогрева воды.

Важно: циркуляционный насос способен перерабатывать воду до 95 градусов по Цельсию, что делает его применение еще более оправданным в системах индивидуального отопления. Но не рекомендуется постоянно гнать по трубам воду такой температуры

Это негативно скажется на долговечности оборудования.

Выбор места установки

Все требования к установке сводятся к двум правилам:

• Насос должен обеспечить полноценную циркуляцию теплоносителя в контуре с соблюдением гидродинамического режима работы;
• Ориентирование насоса и способ установки определяется его конструкции и требованием производителя.

В первом случае значит, что насос должен прокачивать теплоноситель равномерно по всему контуру не создавая проблемных зон или неправильного перераспределения жидкости. Если условно разделить систему отопления на участок с котлом и его обвязкой и контур с радиаторами, то насос устанавливается строго на границе.

Не допускается его установка в середине контура так, чтобы часть теплообменников или других отопительных приборов, накопителей и т.п. располагалось между насосом и основной частью контура.

Ошибочной будет установка, например, в середине контура для повышения напора на дальних от котла радиаторах. Часто к таким мерам прибегают, когда изначально неверно были рассчитаны параметры разводки или производительности основного насоса и с помощью дополнительных насосов пытаются исправить ситуацию.

Однако на практике это приведет к сбою в циркуляции теплоносителя с образованием обратного тока или застоем из-за дисбаланса давления в различных точках контура.

Схема установки насоса

Одновременно с этим важно учесть требования производителя по монтажу. Направление движения теплоносителя всегда указывается на корпусе насоса, определяя способ включения, а инструкция определяет доступные позиции (вертикально, горизонтально, на допустимых углах наклона)

В общем случае ротор должен располагаться горизонтально, а блок подключения питания с клеммами и автоматикой должен располагаться сбоку или сверху так, чтобы даже при протечке теплоноситель не попал на контакты, вызывая короткое замыкание.

Ставить насос на обратной или подающей линии – не имеет значения, если он изначально рассчитан на работу с перекачиваемой средой температурой до 100-110ºС. Помимо вышеуказанных правил следует лишь ориентироваться на удобство доступа к месту установки. Так во многих случаях на линии подаче, расположенной сверху, насос устанавливать лучше, ведь к нему будет проще доступ для обслуживания и ремонта.

Как правильно установить циркуляционный насос в систему отопления — инструкция

С необходимостью самостоятельного монтажа циркуляционного насоса сталкиваются многие. Причины, как правило, две – или котел изначально не имеет в своем составе насоса (а менять трубы на изделия с большим сечением нерационально), или его мощности недостаточно для равномерного обогрева всех помещений, через которые проложен отопительный контур.

К примеру, если отапливаемая пристройка (гараж или иное) возведена уже после того, как жилой дом был построен и обжит. Как правильно установить насос, обеспечивающий циркуляцию теплоносителя по системе отопления, что предусмотреть – вопросов в процессе монтажа возникает много. Эта статья даст подробные ответы на наиболее характерные из них.

Однотрубные и двухтрубные системы

Специалисты проводят различие между двумя схемами нагрева с принудительной циркуляцией теплового агента — однотрубной и двухтрубной. От выбора того или иного варианта зависит не только расположение схем, но и длина трубопроводов, а также тип и количество оборудования для отключения, регулирования и контроля.

Однотрубная система отопления характеризуется последовательным включением нагревательных радиаторов в цепь. Теплоноситель возвращается через отдельный трубопровод в котёл только после того, как он поворачивается поочерёдно через все устройства системы. Недостатком этого метода является то, что радиаторы, которые ближе к тепловому блоку, становятся теплее, чем удалённые, и это снижает тепловую эффективность и срок службы оборудования. Ввод циркуляционного насоса в цепь и выравнивание температуры достигается во всех точках системы.

Двухтрубная компоновка имеет преимущества перед однотрубной, поскольку все отопительные приборы соединены параллельно с линиями подачи и возврата, что способствует равномерному распределению температуры по всем комнатам. Принудительная циркуляция хладагента приводит к повышению эффективности системы и возможности регулирования её тепловой мощности.

Особенности и правила установки насоса

Трубы системы отопления прокладываются по различным схемам. Для циркуляционного насоса никакой разницы нет, где он установлен – на вертикальной «нитке» или горизонтальной. Главное, чтобы изделие было правильно подключено. Вот здесь часто и совершается типичная ошибка, заключающаяся в том, что входной и выходной патрубки меняются местами. Как не перепутать, если визуально они неразличимы – ни по резьбе, ни по сечению?

На корпусе насоса – стрелка. Ее отчетливо видно. Она показывает направление перемещения теплоносителя. Следовательно, ее заостренный кончик указывает на патрубок выходной. Значит, устанавливать циркуляционный насос в системе отопления нужно так, чтобы этой стороной он был обращен к котлу. Кроме того, в паспорте прибора (а он обязательно прилагается) показана рекомендуемая схема его монтажа.

Независимо от специфики установки насоса (пространственной ориентации) обязательное условие – горизонтальное положение ротора. В паспорте указывается и это.

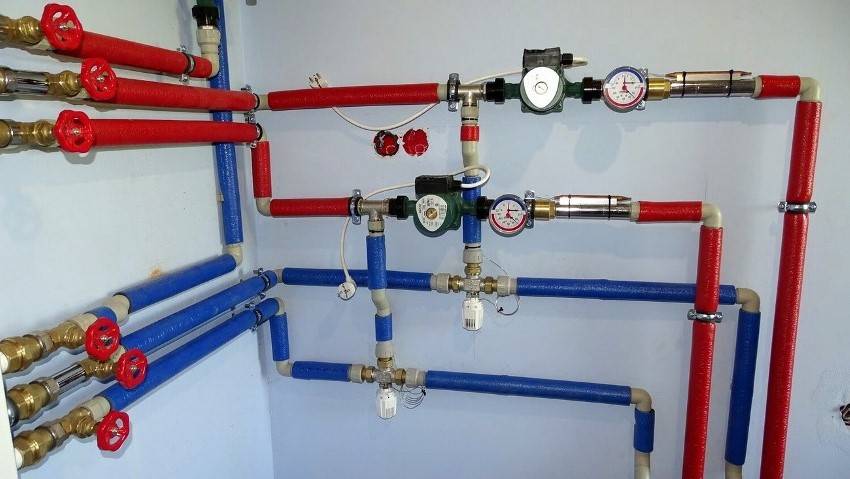

При установке циркуляционного насоса в большинстве случаев ставится байпас. Его назначение понятно – обеспечить перемещение теплоносителя по контуру, даже если насос вышел из строя или его необходимо временно демонтировать. К примеру, для обслуживания. И здесь мнения различаются. Одни считают, что насос правильно устанавливать на трубу, другие – на байпас. Чем руководствоваться?

Так как после прекращения работы насоса циркуляция будет обеспечиваться или тем устройством, которое установлено в котле, или разницей температур (в энергонезависимых системах), то необходимо создать наиболее благоприятные условия для перемещения теплоносителя. Следовательно, при отключении прибора он должен идти по трубе, напрямую, минуя байпас. Рисунки все поясняют.

Такой вариант монтажа (на байпасе) реализуется для систем отопления, которые смонтированы под энергонезависимые котлы, то есть как «самоточные».

При остановке насоса давление в системе упадет, данный элемент арматуры откроется, и движение жидкости продолжится, но уже напрямую. Причем время такого переключения минимально, поэтому на эффективности отопления и режиме работы котла такая модификация контура никак не отразится.

Хорошее решение для собственников частных строений. Ведь это редкий случай, когда в доме обязательно кто-нибудь да есть. Даже человек, вышедший на заслуженный отдых, не сидит постоянно «в четырех стенах», а отлучается по различным делам. Вот именно в это время и могут возникнуть проблемы с эн/снабжением.

Эту схему не следует трактовать однозначно, хотя встречаются мнения, что она неправильна. В некоторых котлах изначально нет «своего» насоса. Поэтому куда устанавливать купленный – без разницы. В контуре, который рассчитан на принудительную циркуляцию, «самотока» теплоносителя не будет по определению. Хотя бы по причине отсутствия требуемых уклонов «ниток». Значит, насос можно ставить непосредственно на трубу, так как монтаж байпаса в данном случае теряет смысл. Но обязательно – между котлом и расширительным баком.

Положение фильтра очистки относительно циркуляционного насоса (еще один спорный вопрос) зависит от особенностей контура отопления:

• Если система открытая, то перед прибором, но на байпасе.
• В случаях с котлами твердотопливными – перед клапаном (3-х ходовым).
• В системах напорных «грязевик» устанавливается до байпаса.

Популярные производители, цены

Вопрос, как выбрать, затрагивает не только технические характеристики прибора. Чаще всего под ним потребители понимают марку или производителя.

Современный рынок предлагает достаточно широкий ассортимент. Здесь и зарубежные аналоги, и отечественные. Соответственно и цены на данные насосы разные. Можно найти модели от 3000 р. — 15000 р. Но также некоторые модели могут стоить около 60000 р. Вот только несколько моделей.

Итальянский насос Aquario

Его модель AC204-130 одна из самых популярных. Используют для небольших частных домов. Его мощность – 2,4 м³/ч, напор до 3 м, потребляемая мощность 0,64 кВт, вес 3,4 кг.

Итальянский прибор DAB VA-VB-VD

У него широкий диапазон технических характеристик: напор до 6 м при мощности от 0,5 до 3,3 м³/ч. Этот образец снабжен специальным тепловым реле, который отключает насос, если тот начинает перегреваться. Многие специалисты советуют выбрать именно эту модель.

Grundfos Датская компания Grundfos предлагает насосы пяти модификаций. В России большую популярность завоевала модель UPS, как самая экономичная в плане потребления электроэнергии (0,55 кВт). При этом ее напор 3 м, и объем перекачиваемого теплоносителя 3 м³/ч.

Российские модели

Из отечественных производителей необходимо выделить насосы марки «Хозяин» из Подольска и «Циркуль» от компании «Джилекс». Несколько технических характеристик:

1. Хозяин 4.25.180 – напор 4,2 м, мощность 3 м³/ч;
2. Хозяин 8.32.180 – напор 8 м, мощность 9,6 м³/ч;
3. Циркуль 25/40 (напор 4 м, объем 2,5 м³/ч) – самый маленький образец;
4. Циркуль 32/80 (напор 8 м, объем 3,2 м³/ч) – самый большой.

Обе марки производят насосы, которые соединяются с трубопроводом фланцевым соединением. Итак, зная марки и модели, предлагаемые производителями, можно правильно выбрать насос, учитывая не только его технические характеристики, но и цену.

Выбор и расчет циркуляционного насоса в гравитационных системах

Перед установкой циркуляционных насосов необходимо просчитать параметры устройства. В частном доме лучшие исключить слишком мощные и шумные насосы. Если в вашем доме установлена сложна система теплоснабжения с многоуровневыми трубами, лучше заказать просчеты у профессиональных инженеров. Если же вы хотите произвести расчеты самостоятельно, воспользуйтесь стандартными формулами. Поскольку ваши просчеты могут быть неточными, к полученным данным прибавьте +10%.

На работу циркуляционного насоса и скорость обогрева помещения влияет диаметр, материал труб, показатели напора, температура воды. Расход в системе теплоснабжения определяет количество литров воды за минуту, проходящей через участок замкнутого круга системы. Для упрощенного понимания придерживайтесь следующего принципа: для котла мощностью 20кВт потребуется 20 литров, для батареи на 10кВт потребуется 10 литров теплоносителя в указанную единицу времени.

В узких трубах фиксируется более высокое сопротивление на пути движения воды. При необходимости вы можете воспользоваться существующими таблицами с соответствиями расхода и диаметра труб.

Параметрами в работе насосов считают:

• сила напора – это высота, на которую циркуляционный насос способен поднять воду;
• расход жидкости. Рассчитывается с учетом мощности и диаметра тепловых труб в системе.

Сила напора не играет такой роли, как расход. Циркуляционные насосы не применяют для подъема жидкости. Если же в котлах уже есть насос, тогда его дополнительная установка не требуется.

Принудительная циркуляция в системе отопления

В отопительной системе с принудительной циркуляцией монтировать насос обязательно. Его можно врезать в подающей трубе или обратной. Поскольку постоянно обслуживать насос затруднительно и неуместно, необходимо предупредить попадание абразивных примесей. Это можно сделать путем установки защитного фильтра-грязевика.

Для бесперебойного доступа к насосу с обеих его сторон смонтируйте краны. Через шаровые краны вы сможете получить доступ к циркуляционному насосу для его замены или ремонта. При установке кранов вы сможете в нужный момент перекрыть их и слить воду из этой части системы.



Установка циркуляционного насоса в систему отопления

Установка насоса в системе отопления частного дома

Итак, циркуляционный агрегат выбран, но теперь нужно его правильно смонтировать. Установка насоса предполагает тщательный выбор места монтажа агрегата. Оно должно отвечать нескольким параметрам:

• во-первых, иметь достаточно свободного пространства для беспрепятственного доступа;
• во-вторых, должная соблюдаться схема насоса при установке.

Мокрые насосы предыдущего поколения в целях безопасности и продления срока эксплуатации устройств монтировались только в систему обратной подачи воды (более холодная вода в меньшей степени разрушает механизмы). Но в современных моделях роторы делаются из коррозиестойких материалов, для которых горячая вода не является преградой (например, керамика), поэтому последние модели «мокрых» циркулярных насосов могут устанавливаться и в систему подачи.

Монтаж насосов должен осуществляться в том месте, где до и после насоса установлена запорная арматура (шаровые краны). Это позволит в случае возникновения аварийной ситуации оперативно отключить агрегат от подачи теплоносителя. Перед входом воды в насос в трубопроводе необходимо предусмотреть установку очищающего клапана, основная задача которого – предотвратить попадание механических частиц в полость насоса.

Насосы могут монтироваться как в однотрубной, так и в двухтрубной системе отопления. Для первого случая характерен равномерный расход теплоносителя с незначительными температурными перепадами. А вторая, напротив, отличается значительными температурными перепадами и это нужно учитывать при выборе модели.

Циркуляционный насос – электрический прибор, поэтому его подключение должно производиться только на заземленную цепь, которая оборудована системой защиты (пакетниками, предохранителями).

Последовательность подключения насоса:

1. Очистить и осушить трубопроводную систему отопления, проверить все дренажи и отстойники на наличие воды;
2. Установка циркуляционного насоса в систему отопления должна производиться в четком соответствии с инструкцией производителя;
3. При монтаже используйте герметик или уплотнитель на резьбу (фум ленту);
4. Завершив установку, аккуратно заполните систему водой для проверки работоспособности оборудования контролируя давление на манометре (чаще всего установлен на современных котлах);
5. Запустите воду через насосное оборудование, открыв винт на верхней части корпуса. Появление воды на верхней поверхности отверстия свидетельствует о полном исключении воздушных пузырьков.
6. Приступайте к запуску электрической части насоса, продолжая контролировать давление.

Существуют и автоматические способы исключения воздуха (автоматические воздухоотводчики, устанавливаемые в самых верхних точках поэтажных линий разводки отопления), они помогут сэкономить время при запуске агрегата, однако их использование потребует дополнительных капиталовложений на приобретение этих устройств.

Установка насоса

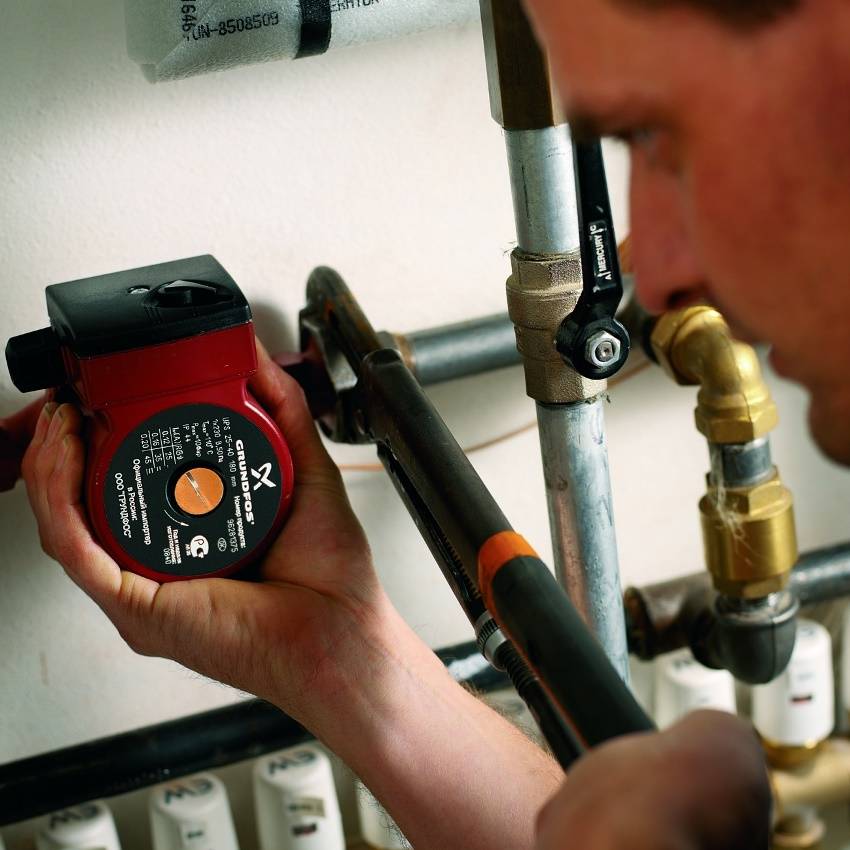

После того как участок трубопровода полностью подготовлен, можно приступать непосредственно к установке самого агрегата. Опоры роторов применяемых в отопительных системах насосов не рассчитаны на работу в вертикальном положении агрегата, поэтому допускается лишь его горизонтальное расположение.

Монтаж насоса с неправильным расположением оси ротора.

Комплект поставки циркуляционного насоса включает в себя сам агрегат со встроенным либо внешним блоком питания, уплотнительные прокладки, паспорт на изделие и инструкцию по монтажу и эксплуатации. Перед началом установки необходимо ознакомиться с содержанием инструкции, чтобы учесть все особенности процесса установки и подключения конкретной модели. Некоторые насосы поставляются без уплотнений в комплекте, поэтому их необходимо приобрести дополнительно.

Постановка уплотнительной прокладки.

Если насос монтируется на вертикальном участке трубопровода, то его нижний фланец ставится на ответный фланец трубопровода, на который кладется уплотнительная прокладка, после чего соединение прикручивается с помощью накидной гайки. Далее уплотнение ставится на верхний фланец насоса, и соединение прикручивается второй гайкой. Затем гайки затягиваются с помощью ключа. В некоторых случаях резьбовые соединения насоса с трубопроводом дополнительно герметизируют с помощью уплотнительной ленты. При монтаже на горизонтальном участке допускается любая последовательность соединения фланцев.

Установка циркуляционного насоса.

Затем необходимо открыть краны по обе стороны от агрегата, чтобы внутренние полости насоса заполнились жидкостью. Если конструкция нагнетателя не предусматривает наличия автоматического клапана выпуска воздуха, его стравливают с помощью специального винта, открывающего перепускное отверстие.

Затягивание накидной гайки.

После монтажа насоса в составе трубопровода необходимо выполнить его подключение к сети электропитания. Розетка для электропитания агрегата должна иметь заземление. Если насос предусматривает возможность многорежимной работы, следует переключить рычажок на нужный режим. Подключенный к электропитанию циркуляционный насос отопления начинает выполнять принудительную прокачку теплоносителя, обеспечивая более интенсивный теплообмен и экономию топлива котла за счет уменьшения разницы температуры теплоносителя в подающей и обратной магистралях.

Виды насосов циркуляционного типа

Монтаж насоса с мокрым ротором должен производиться только в горизонтальном положении, чтобы ротор всегда контактировал с водой. Устройство подобного типа отличается низким уровнем шума при работе и более доступной ценой

Для проведения качественной починки циркуляционной помпы нелишним будет узнать и о видах такого оборудования. Итак, существуют два вида устройств для работы с водой в замкнутом контуре:

• Механизмы с мокрым ротором;
• Насосы с сухим ротором.

В первом случае агрегаты рассчитаны на постоянный контакт ротора с перекачиваемой жидкостью. В результате такой конструкции происходит естественное охлаждение и смазывание все трущихся друг о друга элементов помпы. Монтаж насоса с мокрым ротором должен производиться только в горизонтальном положении, чтобы ротор всегда контактировал с водой. Устройство подобного типа отличается низким уровнем шума при работе и более доступной ценой. Кроме того, насосы с мокрым ротором более просты в обслуживании и уходе.

Агрегаты с сухим ротором. Здесь ротор располагается в отдельной сухой камере. При этом вращающий момент передаётся ротору благодаря специальной муфте. Стоит отметить, что помпы циркуляционного типа с сухим ротором имеют большую мощность и производительность, в отличие от своих «мокрых» собратьев. Но при этом и отличаются более сложным устройством, а значит, требуют большего профессионализма в выявлении причин неисправности и проведении последующего ремонта.

Важно: насосы с сухим ротором в отличие от водоподающих агрегатов могут работать всухую. Только нагрузка на привод будет колоссальная, что и приведёт к скорому износу оборудования

Стоит отметить и такой важный момент, что все циркуляционные агрегаты по типу конструкции корпуса можно поделить на моноблочные устройства и консольные. Первые имеют единый блок-корпус, в котором располагаются все рабочие узлы. Второй состоит из двух блоков, каждый из которых предназначен для определенных рабочих узлов.

Ключевые особенности подключения

Чтобы подключить агрегат правильно и обеспечить его корректную работу, необходимо придерживаться ряда правил. Придерживайтесь следующих советов:

• при подключении циркуляционного насоса обязательно сливают воду с отопительных труб;
• при необходимости рекомендовано прочистить трубы для бесперебойной транспортировки отопительной жидкости по ним;
• обязательно установить байпас с соблюдениями правил оптимального диаметра. Он должен быть меньше основной трубы;
• монтируйте очистной фильтр. Он блокирует транспортировку шлама в системе;
• ориентируйтесь на горизонтальное расположение вала при монтаже;
• только после полноценной и правильной установке заполняйте трубы теплоносителем. После открытия насоса не забудьте стравить воздух с труб.
