Как работает газовая колонка

Классификация

Газовые проточные водонагреватели входят в систему горячего водоснабжения жилого помещения. Устройство нагревает воду в потоке выделенным теплом от сгоревшего газа.

В зависимости от условий работы проточные газовые нагреватели подразделяются на виды.

По способу розжига устройство бывает автоматическим и с пьезорозжигом ручным. Первый вариант предполагает, что при открытии крана горелка включается автоматически (так же выключается). Огонь включается электронным розжигом. Присматривать за работой устройства не нужно. Пьезорозжиг ручной – это подключение при помощи кнопки. Такое устройство должно монтироваться в доступном месте.

Последующее разделение делается с учетом мощности устройства. К прибору низкой мощности относят 17-19 кВт колонки; со средним показателем мощности будет устройство 22-24 кВт; высокомощная колонка – это 28-30 кВт. Чем больше точек водопотребления и количество членов семьи, тем больше показатель мощности должен быть у газовой колонки.

Постоянство температурного режима воды в кране зависит от типа горелки устройства. Разделяют горелку с постоянной мощностью, когда при разной подаче воды горелка работает с одной мощностью. Тогда в зависимости от напора будет меняться и температура жидкости в кране. Горелка модуляционного типа подстраивается под давление воды в водопроводе. Поэтому температура будет одинаковая независимо от напора жидкости.

Устройство разделяется на конструкцию с дымоотведением естественным путем. Когда отвод газов происходит с тягой. Второй тип колонки – турбированные конструкции (бездымоходная модель). Продукты сгорания вытягиваются принудительно при помощи вентилятора, встроенного в конструкцию колонки. Он начинает работать с первых секунд розжига горелки.

Внутренние детали колонки, их назначение

Перед тем, как заглянуть вовнутрь колонки, следует уточнить, что современные газовые проточные модели бывают 2 видов:

  1. С камерой сгорания открытого типа. Воздух необходимый для горения газа будет поступать через смотровое окошко или снизу конструкции без принуждения, естественным путем из комнаты.
  2. С закрытым типом камеры сгорания. Их называют: турбированные. Необходимый воздух попадает в зону горения принудительным путем, при помощи вентилятора.

Это разделение важно знать, поскольку колонки конструктивно отличаются между собой. Установка прибора осуществляется на стену

К нему подсоединяют водяные и газовые патрубки

К нему подсоединяют водяные и газовые патрубки

Установка прибора осуществляется на стену. К нему подсоединяют водяные и газовые патрубки.

Простая атмосферная водонагревательная колонка состоит из узлов и деталей:

  • корпус из легкого металла;
  • с запальником газовая горелка;
  • теплообменник ребристого вида с кожухом и медным змеевиком;
  • автоматический датчик регулировки интенсивности горения;
  • предохранительный клапан устанавливается на механический водяной узел;
  • система розжига;
  • подсоединение дымохода осуществляется через патрубок, который расположен на диффузоре.
  • в диффузоре скапливаются продукты горения. Внутри его имеется датчик тяги. От него отходят провода к газовому клапану;
  • с газовым клапаном так же связан датчик наличия пламени. Он расположен в зоне горения;
  • подача воды и газа осуществляется через нижние трубки. Они заканчиваются штуцерами для присоединения.

На фото атмосферный водонагреватель газовый расписан на детали.

Современные колонки поджигаются электродами, которые способны поджечь газ электроразрядом.

Газовая колонка без дымохода (тарированная) отличается от атмосферной, хотя между собой они близки по конструкции:

  • Турбированная колонка имеет модуляционную модель горелки. Интенсивность горения меняется автоматически. На атмосферной – горелка с ручным управлением.
  • Для горения пламени подача воздуха осуществляется вентилятором. Его работу контролирует электронный блок.
  • Розжиг осуществляется автоматически. Система срабатывает от электросети.
  • Немаловажную роль выполняет датчик контроля температуры воды, который связан с контроллером. Он удерживает нагрев воды на определенном уровне, например на 60 градусов.

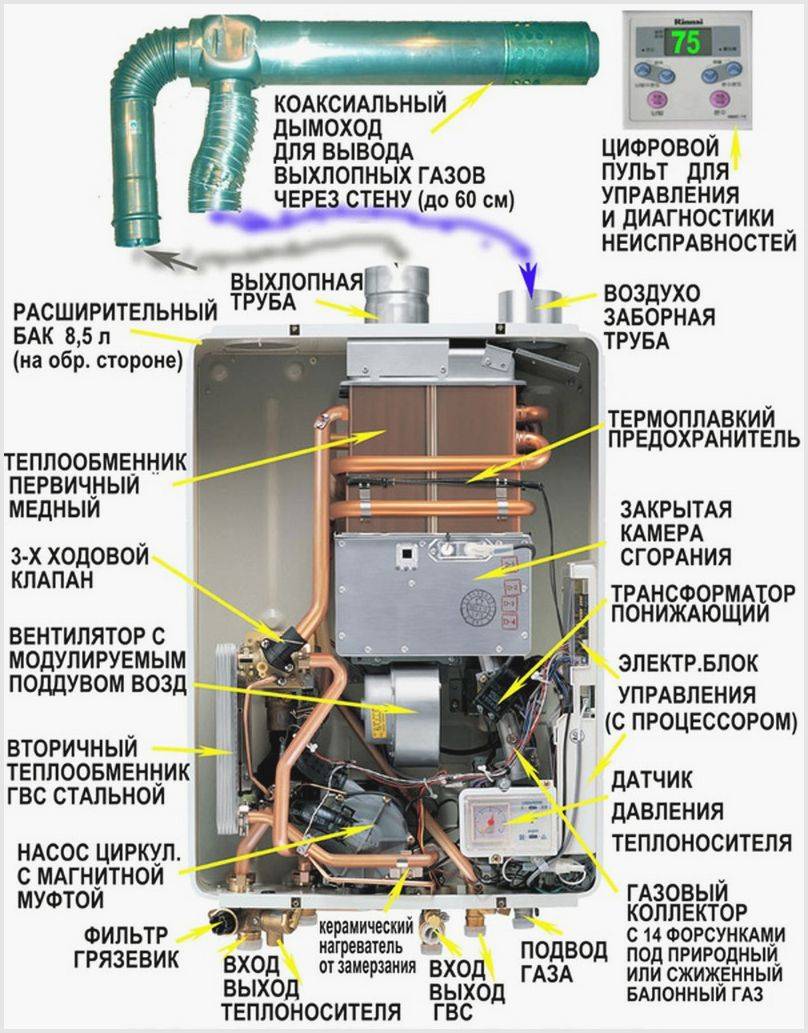

На фото изображен турбированный водонагреватель газовый, у которой все функции автоматизированы. Заданная температура отражается на ЖК-дисплее.

Общая схема конструкции

Водогрееи выпускаются двух вариантов:

  • Атмосферные. Приборы, топка которых считается открытой, воздух поступает в середину через смотровой отсек на передней панели и проем внизу корпуса. Такая конструкция старой газовой установки (к примеру, газовой колонки Нева 3208, газовой колонки Нева 4513, Нева Транзит ВПГ 10 е и др.).
  • Бездымоходные. Топка закрыта, воздух подается вентилятором, благодаря этому эти приспособления называет еще наддувные.

Атмосферные приборы конструктивно состоят из компонентов:

  • Наружный корпус из металла;
  • Запальной фитиль;
  • Атмосферная горелка с ручным управлением;
  • Трубный змеевик с ребристыми пластинами, закрытый кожухом;
  • Медный полотенцесушитель, размещенный вокруг теплообменного аппарата;
  • Клапан автоподачи газа с регулятором интенсивности;
  • Водяной редуктор (или водяной узел) с клапаном предохранения;
  • Система пьезового розжига газовой колонки;
  • Система отведения продуктов горения, дымоходная труба;
  • Отрезки трубы для подведения холодной воды, газа, отведения горячей одновременно с присоединительными штуцерами.

Бездымоходный бойлер устроен похожим образом с нескольким характерными характерностями:

  • Горелка – ступенчатая, модуляционная, которая автоматично меняет силу пламени;
  • Поступление воздуха выполняет вентилятор, управляемый блоком электронного управления;
  • Система автоматического управления розжига, которую обеспечивает энергетикой электрическая сеть, гидрогенератор, батарейки;
  • Поставлен температурный датчик,под контролем которого находиться уровень водонагрева, который не должен быть больше установленый максимум (60?-70? С все зависит от модели).

Как работает колонка

Газовые приборы проточного типа бывают:

  • С открытой камерой сгорания. Для создания тяги и срабатывания запальника требуется естественная вентиляция. Продукты сгорания выводятся через дымоход;
  • С закрытой камерой. Для создания тяги используется встроенный вентилятор. Угарный газ выходит через коаксиальный проход.

Механическая регулировка позволяет настраивать поток газа и воды. Электронное управление имеет дисплей. Все установки сохраняются. В некоторых моделях можно не только выставить температуру, но также использовать режимы «Эко», «Антизамерзание».

Способы розжига колонки:

  • Ручной. Устанавливался в приборах старого образца. При таком типе розжига нужно открыть подачу газа и воды, после чего зажечь фитиль в смотровом окошке. В некоторых моделях нужно повернуть регулятор на панели по часовой стрелке. Отключать технику нужно самостоятельно.
  • Пьезорозжиг. Горелка загорается автоматически, но для получения искры нужно нажать кнопку розжига в нижней части колонки. Регулятор устанавливается в то положение, которое удобно для использования. Нагрев начинается при открытии смесителя.
  • Электророзжиг. Искра высекается элементами питания, которые срабатывают во время открытия смесителя. Данный тип розжига удобен и экономичен.

Принцип действия при подаче воды:

  • Включение. Вода проходит через редуктор;
  • В трубопроводе нагнетается давление, благодаря которому изгибается резиновая мембрана;
  • Мембрана воздействует на тарелку, благодаря чему последняя выталкивает водяной шток;
  • Шток создает давление около 50 кг на газовый клапан;
  • Далее шток воздействует на пластину. В результате батарейки вырабатывают электричество и перенаправляют его к управляющему модулю и горелке. Высекается искра;
  • Поскольку клапан газа был открыт, топливо поступает в горелку и происходит зажигание;
  • Как только горелка загорелась, сенсор пламени посылает сообщение модулю об отключении свечи зажигания;
  • Отключение воды снижает давление, газовый клапан закрывается и пламя гаснет.

Если в вашей модели установлен сенсор температуры, то он отслеживает степень нагрева воды. При превышении нормы эта электронная плата также перекрывает подачу топлива.

Датчик тяги контролирует нормальную циркуляцию воздушного потока. В противном случае работа колонки прерывается. Такое бывает при засоре дымохода или плохой вентиляции.

Обобщая, работу прибора можно описать так: при открытии вентиля для подачи воды возникает давление. Мембрана выгибается и открывает клапан топлива. Срабатывают батарейки, высекается искра и загорается горелка. Пламя нагревает поток воды в теплообменнике, после чего жидкость выходит через смеситель. При закрытии крана работа прекращается.

Читайте предыдущую статью, чтобы разобраться, почему не зажигается колонка.

Специалисты рекомендуют придерживаться простых правил эксплуатации:

  • Устанавливайте очистные фильтры для улучшения качества воды;
  • Старайтесь не смешивать горячий и холодный поток в смесителе. Это приводит к образованию накипи. Лучше установите комфортную температуру на регуляторе;
  • Минимум раз в год проводите профилактический осмотр.

Понимая, как устроена и работает газовая колонка, вы сможете выбрать идеальный вариант для своего дома, а при необходимости и провести мелкий ремонт.

Общая схема конструкции

Водонагреватели выпускаются двух видов:

  • Атмосферные. Приборы, камера сгорания которых является открытой, воздух поступает внутрь через смотровой отсек на лицевой панели и проем внизу корпуса. Такова конструкция старой газовой установки (например, газовой колонки Нева 3208, газовой колонки Нева 4513, Нева Транзит ВПГ 10 е и др.).
  • Турбированные. Камера сгорания закрыта, воздух подается вентилятором, поэтому такие устройства называет еще наддувные.

Атмосферные приборы конструктивно состоят из элементов:

  • Внешний металлический корпус;
  • Запальник;
  • Газовая горелка с ручным управлением;
  • Теплообменник с ребристыми пластинами, закрытый кожухом;
  • Медный змеевик, расположенный вокруг теплообменника;
  • Клапан автоматической подачи газа с регулятором интенсивности;
  • Водяной редуктор (или водяной узел) с предохранительным клапаном;
  • Система пьезорозжига газовой колонки;
  • Система отведения продуктов сгорания, дымоходная труба;
  • Патрубки для подведения холодной воды, газа, отведения горячей вместе с присоединительными штуцерами.

Турбированный водонагреватель устроен схожим образом с нескольким отличительными особенностями:

  • Горелка – ступенчатая, модуляционная, которая автоматически меняет силу пламени;
  • Поступление воздуха осуществляет вентилятор, контролируемый блоком электронного управления;
  • Автоматическая система розжига, которую обеспечивает энергией электросеть, гидрогенератор, батарейки;
  • Установлен датчик температуры, контролирующий уровень нагрева воды, который не должен превышать установленный максимум (60⁰-70⁰ С в зависимости от модели).

Что происходит при пуске воды

Итак, строение колонки более-менее понятно, но как работает колонка в принципе? А работает она, запуская целую цепочку процессов.

Сначала водные потоки проходят через “лягушку”, тогда в её камере создаётся тяга. Под действием высокого давления, эластичная мембрана сгибается и проталкивает тарелку, которая толкает водяной узел газовой колонки, а тот уже толкает газовый шток.

После этого толкатель, связанный со штоком, перестаёт удерживать пластинку микровыключателя, и он замыкает цепь, пуская таким образом питание в блок управления газовой колонки.

Кроме того, в результате вышеописанного процесса происходит отжимание пружины мех. клапана, отводя закрывающую канал тарелку, и освобождая ему (газу) свободный проход к коллектору.

Получив электропитание, электромагнитный клапан колонки открывается, не мешая газовому потоку проходить через пружинный клапан к коллектору.

В то же время узел управления передаёт свече небольшой импульс, нужный для формировании искры, разжигающей пламя горелки. При этом пламя контролируется отдельным ионизационным датчиком. Если в течение шести-семи секунд сигнала от датчика не поступило и горелка не разжигается, электронный модуль перекрывает подачу газа.

Это необходимо для безопасности, чтобы избежать утечки газа. Если же розжиг прошёл успешно, то датчик подаст сигнал о выключении свечи. Если горелка гаснет уже после розжига, то датчик также немедленно перекрывает проход газа через электромагнитный клапан колонки.

Работа при выключении воды

Устройство и принцип работы проточного нагревателя зависят от автоматизированности процесса нагревания. В конце-концов, водонагреватель это устройство для нагрева. Но что происходит когда подача воды прекращается? А вот что: давление внутри “лягушки” приходит в равновесие. Все элементы падают один за другим, словно домино.

Эластичная мембрана из согнутого положения возвращается в обычное, тем самым возвращая назад тарелку, соединённую с толкателем. Шток, вернувшийся в обычное положение, в свою очередь возвращает механический клапан к перекрыванию газа. Шток также возвращает толкатель в режим прижимания пластинки микровыключателя, в результате чего электрическая цепь разрывается и питание блока управление вновь прекращается. Электромагнитный клапан, больше ничем не питаемый, тоже закрывается.

Так происходит ещё одна цепочка процессов, обратная тому, что происходило при включении воды. Проверить состояние колонки можно просто заглянув на ЖК-дисплей. Изображение ниже демонстрирует узлы аппарата, необходимые для отключения процесса водонагревания.

Принцип работы

В целом принцип работы газовых колонок достаточно простой:

  • При сгорании газа выделяется тепловая энергия;
  • Тепловая энергия нагревает теплообменник. Последний, как правило, выполнен из меди или специальных сплавов с высокой теплопроводностью;
  • Вокруг теплообменника проходит змеевик, также выполненный из металла с высокой теплопроводностью, в результате чего он тоже быстро нагревается сам и нагревает воду;
  • От змеевика осуществляется подача горячей воды в трубопровод;
  • Продукты горения покидают камеру сгорания и выводятся наружу через дымоход.

Устройство и работа газового водяного блока. Отдельно следует рассмотреть устройство и принцип работы газового водяного блока. Как я уже говорил выше, водяной блок реагирует на подачу воды и обеспечивает запуск колонки.

Устройство редуктора

Главным элементом водяного блока является редуктор, который называют «жабкой». Внутри него расположена мембрана со штоком. В современных колонках водяной узел работает следующим образом:

  • При открытии крана поток воды проходит через редуктор;
  • В одной из камер редуктора образуется повышенное давление, в результате чего мембрана (позиция 2 на схеме выше) изгибается и выталкивает тарелку. Тарелка в свою очередь выталкивает шток (позиция 1). Надо сказать, что давление штока составляет около 50 кг;
  • Водяной шток толкает шток газового модуля, который расположен напротив;
  • Толкатель, имеющий связь со штоком, действует на пластину выключателя, в результате чего электричество из секции батареек поступает в секцию электронного управляющего модуля, а дальше в запальную горелку, где образуется искра;
  • Вместе с тем шток отжимает механический газовый клапан и газ начинает поступать в систему розжига и горелку. При этом также срабатывает дополнительный электромагнитный клапан, который тоже обеспечивает свободный проход газа;

Запальник обеспечивает розжиг газовой горелки

  • При появлении искры газ зажигается в запальнике, после чего загорается основная горелка. При этом датчик наличия пламени подает сигнал на управляющий блок, в результате чего отключается свеча зажигания, вырабатывающая искру;
  • При выключении горячей воды давление в двух камерах редуктора выравнивается, в результате чего шток отжимается. Соответственно срабатывают газовые клапана, и подача газа на горелку резко прекращается.

В современных колонках также имеется датчик температуры воды. Когда вода нагревается выше заданной температуры он подает сигнал на блок управления, который в свою очередь перекрывает систему подачи газа. Когда вода остывает, датчик опять срабатывает, и происходит розжиг горелки.

В более простых моделях многие датчики отсутствуют, но в любом случае подача газа открывается только после того, как давление воды в одной из камер редуктора повышается. Поэтому при недостаточном давлении воды колонка не включится.

Принцип пьезорозжига основан на преобразовании механической энергии в электрический разряд, который зажигает запальник

Способ розжига. В настоящее время существуют следующие виды розжига колонок:

Ручные. В этом случае для розжига нужно провернуть ручку колонки до упора, не нажимая на нее, после чего своими руками зажечь запальник, к примеру, при помощи спичек. После розжига запальника нужно надавить на ручку и повернуть ее по часовой стрелке, чтобы включить подачу газа на горелку. При этом запальник зажжет горелку;

Львовская колонка с пьезорозжигом

С пьезорозжигом. В таких колонках, как и в ручных, вначале подается газ на запальник. Чтобы разжечь его, нужно нажать на специальную кнопку, в результате чего появится искра. После розжига запальника можно открывать подачу газа на горелку. В течение дня запальник можно не тушить, соответственно, при последующем включении колонки нажимать на кнопку не надо.

Колонка Оазис с автоматической системой розжига

Автоматические. Принцип работы автоматических систем розжига мы рассмотрели выше. Такие колонки самые удобные в использовании, однако, цена на них наиболее высокая. Вот, собственно, и вся информация о том, как работает газовая колонка, которой я хотел с вами поделиться.

При падении напора горячей воды нужно разобрать и почистить редуктор

О ремонте газовых колонок на примере популярных марок

Даже у самых опытных производителей есть слабые места в оборудовании, которые встречаются наиболее часто. Главное, не проводить ремонт на месте самостоятельно, если ещё действует гарантийное обслуживание. Иначе возникают проблемы. От грязи легко избавиться самостоятельно.

Bosch

В данном случае самым слабым местом считается термопара из металла. Розжиг и горение страдают от этого уже спустя пару лет активной эксплуатации. Распространена ситуация, когда при включении воды сама колонка не включается, либо самопроизвольно гаснет. Самостоятельная зачистка элемента устраняет дефекты временно. Велика вероятность, что спустя некоторое время деталь всё равно придётся заменить.

Водонагреватель Bosch

Распространена проблема со смещением трубы запальника из-за того, что она закреплена недостаточно жёстко. В этом случае деталь просто возвращают на место.

Юнкерс

Больше всего жалоб поступает на систему розжига той или иной модели. Становится сложно нагревать воду из-за того, что фитили и горелки постоянно гаснут. Требуется время от времени проверять этот узел на сохранение работоспособности, давление.

Система розжига газовой колонки

Power

В целом качество сборки газовых колонок бренда Power остаётся высоким, слабые места отсутствуют. Практически не удалось выявить недостатков, характерных именно для этого производителя.

Газовая колонка Power

Вектор

Неправильная сборка и запчасти низкого качества — главная причина, по которой указанная техника выходит из строя раньше положенного срока. Например, в блоке питания окисляются контакты. В этом случае не помогает даже полная замена батареек. Эти места требуется тщательно зачистить для качественного нагрева в дальнейшем. На водяном клапане часто наблюдают зависающий шток.

Газовые колонки Вектор

Частые ошибки монтажа

Установить проточный электрический водонагреватель способен любой человек без навыков сантехника и опыта работы с электричеством

Чтобы прибор работал исправно, важно учесть ряд частых ошибок монтажа:

  • при нежелании прокладывать отдельную линию происходит перегрузка общей электропроводки, что приводит к ее перегоранию;
  • подсоединение к водопроводу некачественными трубами с зауженным сечением грозит затоплением квартиры и выходом из строя нагревателя;
  • при неправильно подобранной мощности электроприбора из крана течет холодная вода или идет перерасход электроэнергии;
  • перепутанные на клеммах провода образуют короткое замыкание;
  • если водогрейный прибор далеко установлен от водоразборной точки, приходится много сливать холодной воды до появления жидкости нужной температуры.

Ошибки монтажа продумывают еще до начала выбора модели, а также места расположения водонагревателя.

Проточный водонагреватель занимает мало места в квартире. Электроприбор удобен для использования в виде вспомогательного источника ГВС при отключении централизованной подачи горячей воды.

При отключении центрального водоснабжения выходом будет покупка водонагревателя. Промышленность выпускает разные виды этих приборов. Компактностью привлекают проточные.

Установка проточного водонагревателя в квартире или загородном доме не представляет сложности и может быть выполнена самостоятельно. Как правильно следует подключать проточный водонагреватель? Это мощное бытовое устройство, для которого может понадобиться выделенная линия.

Как работает газовая колонка

Такие приборы предназначаются для обеспечения горячей водой бытовых и промышленных объектов. Суть их работы достаточно проста: холодная вода из трубопровода попадает в теплообменник колонки, где прогревается горелками (они размещены под теплообменником). Как известно, огонь нуждается в кислороде, поэтому чтобы горелки не затухали колонка подключается к вентиляционной системе дома/квартиры. Отработанный же газ устраняется путем специального дымохода, который совмещается исключительно с газовой колонкой.

Все описанные разновидности колонок несколько по-разному функционируют.

Так, если включения устройства происходит вручную, то есть, газ приходится поджигать спичками, горелка будет зажигаться от того, что вы повернете вентиль подачи топлива. Хотя стоит отметить, что подобные конструкции уже давным-давно устарели. Современные конструкции оборудуются либо электронным розжигом, либо пьезоэлементом.

Новые модели активируются одним нажатием кнопки, располагающейся на фронтальной панели устройства. Пьезоразжиг создает искру, поджигающую запальник. В дальнейшем же все происходит в автоматическом режиме – открывается кран, зажигается колонка, начинает поступать горячая вода.

Если же газовая колонка разжигается электронным способом, то она, пожалуй, является самым надежным и долговечным устройством. Система включается посредством пары батареек, подающих необходимый для образования искры заряд. Никаких кнопок, никаких спичек, единственное, что нужно сделать для включения – это открыть кран. В большинстве случаев батарейки служат очень долго, так как энергия для заряда минимальна.

Устройство газового водонагревателя

Проточный водонагреватель отличается по типу камеры сгорания газа:

  1. Открытая камера сгорания газа. Кислород, необходимый для процесса горения, берётся из воздуха естественным путём без применения дополнительных механизмов. Другое название приборов такого типа – атмосферные;
  2. Закрытая камера сгорания газа. Кислород также берётся из воздуха, но принудительно подаётся в зону горения с помощью дополнительных механизмов. Другое название — турбированные, наддувные.

Атмосферные колонки наиболее распространённый тип приборов, поскольку не требуют дополнительных устройств в своей конструкции. Это значительно облегчает цену для конечного потребителя и делает приобретение устройства менее обременительным.

Как устроена газовая колонка с камерой сгорания открытого типа показано на рисунке «Схема газовой колонки». Бытовой прибор состоит из основных узлов:

  • Корпус, выполненный из листового металла.
  • Горелка с запальным механизмом с датчиком горения.
  • Теплообменник, состоящий из змеевика, защищённый кожухом.
  • Клапан с механизмом регулировки скорости сжигания газа.
  • Водяной узел с защитной системой.
  • Механизм розжига (пьезоэлектрические, электрические, работающие от батареек механизмы розжига или с постоянно горящим фитилём).
  • Система подключения дымохода с датчиком тяги.
  • Трубки для подвода холодной и вывода нагретой воды.
  • Трубки для подвода природного газа.

В наддувном водонагревателе устанавливаются дополнительные элементы:

  • система нагнетания воздуха (вентилятор):
  • грелка с автоматической настройкой силы горения;
  • автоматический механизм розжига, работающий от гидрогенератора или электросети;
  • управляющий контроллер.

Как видно из узлов, входящих в наддувную колонку – это более сложный бытовой прибор — автоматический, снабжённый модулем управления, по сути, компьютером. Работа происходит под контролем управляющего модуля, что более комфортно и безопасно для потребителя.

Принцип работы

В основе принципа работы лежит розжиг горелки при начале потребления воды. Потребитель открывает кран, механизм колонки определяет начало потребления воды и зажигает горелку для её нагрева. Поэтапно работа колонки состоит из шести этапов:

  1. Потребитель активирует запальный механизм.
  2. Открывая кран, создаётся проток воды, который своим усилием, давлением, активирует механизм лягушки, расположенный в водяном узле. Под давлением воды, с помощью механических узлов, открывается газовый клапан.
  3. Газ, поступающий на горелку, загорается от запальника.
  4. Вода поступает в теплообменник, где через систему змеевиков нагревается.
  5. Нагретая вода выводится через трубки в водопроводную систему и поступает на точки раздачи воды.
  6. При закрытии крана потребителем, проток воды прекращается, давление на мембрану лягушки исчезает, клапан перекрывается – горелка гаснет.

К принципу работы газовых колонок, неизменному с прошлого века, необходимо добавить следующее:

  • Постоянно горящий фитиль практически не применяется в современных устройствах. Ему на смену пришли системы розжига моментального типа, работающие от бытовой электросети, батареек или на пьезоэлектрическом элементе.
  • Для безопасности потребителя в современные газовые колонки встроены датчики контроля тяги дымохода и температуры горения, которые перекрывают подачу газа в случае срабатывания.
  • Наддувные газовые колонки автоматически регулируют интенсивность горения, измеряя температуры воды и нагревая её до уровня заданным потребителем.

Причины неполадок и ремонт своими руками

Использование газовых колонок, впрочем, как и любого другого оборудования, сопровождается неполадками, частыми или редкими. При этом есть такие неисправности, устранять которые могут лишь специалисты, имеющие для того необходимые знания и допуск. Но есть и такие, которые вполне можно устранить своими руками, вот их мы и рассмотрим.

Видео — не исправность датчика

Видео — ремонт китайской газовой колонки

  1. Наиболее «популярным» типом поломки считается то, что она попросту не включается. Если розжиг у нее электронного типа, то вы можете легко решить подобную проблему – просто проверить батарейки и, если потребуется, поменять их на новые. Зачастую подобные неприятности настигают владельцев уже через год после приобретения, так как батарейки служат преимущественно столько.
  2. Также при использовании газового водонагревателя может случиться, что вода в ней не прогревается либо же прогревается, но недостаточно хорошо. Зачастую причиной таких проблем является водный узел, а точнее, его дефект. В итоге мембрана перестает реагировать на то, что в водопроводной системе изменяется давление. И если данная мембрана прекратит растягивание под напором воды, то, как следствие, газовый клапан не откроется, или же откроется, но не полностью. Для решения этой проблемы вы должны хоть в общих чертах знать устройство газовой колонки, потому что дефект может быть нескольких типов.
    1. Если скопились солевые отложения.
    2. Если система засорилась.
    3. Если образовались трещины и прочее.

Для устранения такой неполадки вы должны, прежде всего, отсоединить колонку от газоснабжения, затем произвести чистку водонапорного блока и проверку мембраны.


Если же внутренние элементы прибора покрылись сажей или грязью, то это тоже может привести к выходу из строя. Дабы решить такую проблему, вы должны снять наружный корпус устройства, затем прочистить каждый из элементов, используя для этого пылесос.
Следующим признаком того, что газовая колонка перестала работать правильно, может быть затухание горелки сразу же после включения. Это случается из-за того, что засоряется канал вентиляции. Современные модели газовых колонок оборудуются на такой случай специальными датчиками, которые сообщат владельцу, если тяга будет отсутствовать. После этого немедленно следует отключить подачу газа. Далее должен проверяться дымоход. Для этого демонтируется заглушка и удаляется все, что накопилось там.

Важно! Проверить тягу дымохода можно старым «дедовским» способом: поднести к нему зажженную спичку. Если огонь на спичке будет отклоняться в направлении дымохода, значит, с ним все в порядке

Если же этого не произошло, то он нуждается в полной чистке.

Именно по этой причине газовую колонку следует обследовать ежегодно – лишь так она будет работать правильно.

Советуем так же ознакомится с основными требованиями

Водяной блок газовой колонки: типовые неисправности

Износ и выход из строя элементов водозаборного блока водяной колонки – это распространенные неисправности, которые могут коснуться любого газового водонагревательного оборудования. Связано это с качеством водопроводной воды, перепадами гидравлического давления в трубах.

Устранить большинство неисправностей в водяном блоке можно без помощи специалиста. Главное – знать о том, какие поломки наиболее характерны для той или иной детали.

Типовая неисправность водяного блока газовой колонки может быть в протечке, где соединяются между собой газовый и водный узлы

Так, наиболее частыми неисправностями водяного блока газового водонагревателя являются:

  • Загрязнение или деформация мембраны. Изношенная мембрана не может достаточно растягиваться для того, чтобы открыть доступ для газа. Из-за этого колонка может не зажигаться. Менять мембрану следует, если деталь растянута, скошена на одну сторону, имеет разрывы и т. д. Есть колонки, в которых фильтр нужно менять регулярно (например, Нева). Проводят плановую замену детали, в зависимости от качества воды, каждые 12-36 месяцев. При этом, лучше ставить силиконовую деталь, срок службы которой больше, нежели у резиновой.
  • Засоренность или механическое повреждение водяного фильтра. Фильтр забивается в течение всей эксплуатации колонки известью, мелкими песчаными частицами в воде, ржавчиной. Прочистить элемент можно большим напором воды. Если фильтр сильно износился, то его, обычно меняют на новый.

Кроме того, некорректная работа редуктора может быть связана с трещинами в корпусе элемента, негерметичностью соединительных патрубков (течь может дать, например штуцер подвода холодной воды к водогазовому узлу), засоренностью штока или неисправностью регулятора напора.

Газовые водяные колонки: принцип работы, неисправности

Водяная газовая колонка относится к водонагревательным аппаратам проточного типа. Это значит, что вода, через водозаборный узел, поступает в колонку, проходит по трубкам теплообменника, нагревается и выходит, направляясь по трубопроводу к точкам водоразбора.

Как и любое сложное оборудование, газовая колонка может выйти из строя (перестать включаться, зажигаться и гаснуть и т. д.). Это может быть связано как с внешними факторами (напором воды, газа, качеством вентиляционной тяги), так и поломками внутренних узлов оборудования.

Чтобы понять как устранить возникшую неисправность, нужно разобраться в устройстве и принципе работы водяного блока колонки

Проверить водоприемный блок колонки необходимо, если:

  • Колонка не зажигается при рабочем напоре воды в 3-4 баров;
  • Горячая вода идет слабо, при этом, напор холодной воды достаточно сильный;
  • Колонка зажигается через некоторое время после открытия крана горячего водоснабжения, а не сразу;
  • Колонка остается в рабочем состоянии после закрытия крана горячего водоснабжения;
  • Колонка не набирает нужную мощность, отключается во время работы.

Некоторые из вышеперечисленных поломок можно устранить своими силами, для других же понадобиться вызов специалиста.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
