Как выбрать надежный строительный вибратор

Разновидности погружного вибратора

Погружные вибраторы бывают 2 видов: ручные и переносные.

Ручные вибраторы состоят из корпуса с мотором, обычно небольшой мощности. По типу двигатель относится к асинхронным с вмонтированными дисбалансами, создающими колебания. Булава соединена с корпусом прорезиненным шлангом, в котором размещен кабель. К плюсам такого агрегата следует отнести их мобильность и сравнительно низкую стоимость. Однако есть и минусы. Длина шланга не более 2,5 м, низкая мощность, слабый ресурс и узкий радиус действия. Но в случае домашнего использования вам вполне хватит таких параметров.

Виды прибора

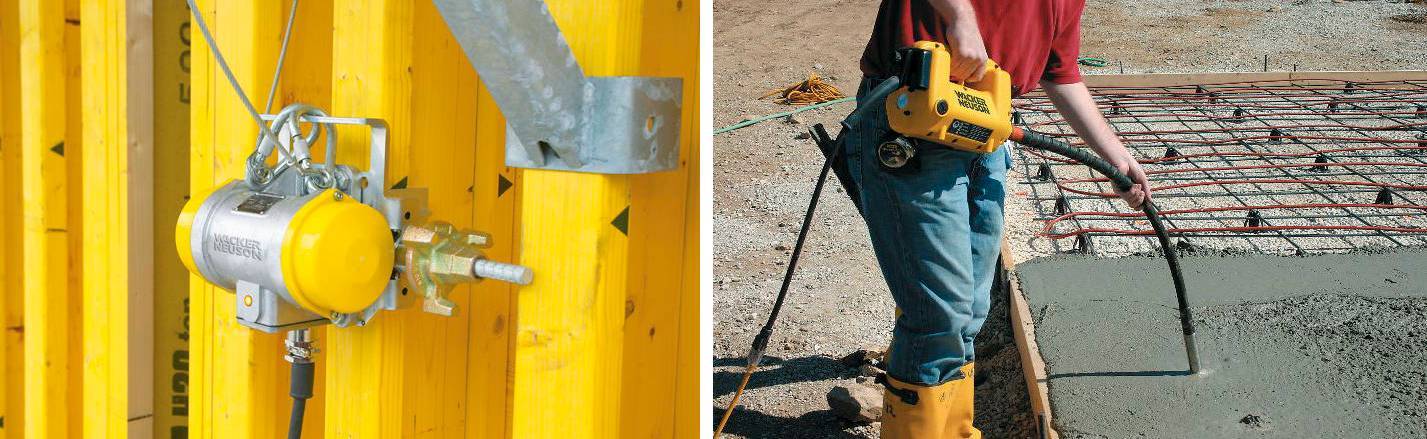

Сегодня используются для бетонных работ два вида:

• погружные;
• площадочные или внешние.

Погружной

Погружной вибратор в своей конструкции имеет гибкий вал, который и погружается в тело бетонного раствора. Работает он от специального привода, который и передает на вал колебательные движения. По сути, это ручной инструмент, который в свою очередь, делится на две группы: бытовой и профессиональный.

С помощью первого можно уплотнять бетон на глубине до 1 м, работает он от сети 220В. Второй – это устройство с длинным валом в несколько метров. В его комплектацию входит специальный преобразователь, который работает от электрического тока частотой 200 Гц.

Именно эта частота тока дает возможность поднять частоту колебания самого оборудования. Поэтому этот вид вибратора для уплотнения бетона называют высокочастотным. Именно с его помощью можно добиться высокого качества изготовления колонн, фундаментов и стен, заливаемых по монолитной технологии.

Внешний

Из названия становится понятным, что площадочные устройства используется поверх залитого бетонного раствора. Для этого поверх смеси укладывается деревянный помост (обычно это щит, сбитый из досок), на который и устанавливается сам вибратор для бетона.

Понятно, что эффективность работы данного типа намного ниже, чем погружного. Но поверхностный вибратор применяется в тех местах, где нет возможности использовать глубинный вариант. К примеру, большое количество арматуры в конструкции.

В этой группе есть модели высокочастотные, есть обычные, работающие от сети переменного тока с напряжением 220В и частотой тока 50 Гц. Присутствуют на рынке и пневматические модели. В настоящее время производители предлагают две модели площадочного вида: направленные и круговые. С помощью первых можно провести направленное уплотнение, к примеру, если вам необходимо лучше уплотнить фундаментную смесь, которая расположена в углу опалубки. Как показывает практика, именно эти зоны самые труднодоступные.

Круговые чаще всего используют для уменьшения пористости бетона в заливаемых формах. К примеру, в производстве фундаментных плит ФС.

Виды виброплит и их цена

По эксплуатационной массе все виброплиты делятся на следующие виды:

• Сверхлегкие (менее 75 кг) – не подходят для асфальтирования, но могут использоваться при укладке дорожек из брусчатки или других мелких ландшафтных работах. Это любительские машины, способные уплотнять грунт толщиной не более 150 мм.
• Легкие (75 – 90 кг) – считаются универсальными, так как трамбуют уже слой толщиной 200 – 250 мм, а потому активно используются при укладке больших объемов тротуарной плитки и при ямочном ремонте дорожного полотна.
• Средние (90 – 140 кг) – способны утрамбовать слой до 300 мм, используются при обратной засыпке фундаментов, послойном уплотнении дорожных оснований. Модели этой категории уже не пригодны для укладки плитки.
• Тяжелые (более 140 кг). Машины, вес которых превышает 200 кг, подходят под определение промышленного оборудования, так как активно используются при трамбовке больших слоев любого типа грунта, щебня, других сыпучих материалов на строительных площадках.

По способу движения виброплиты бывают:

Прицепные

Сюда можно включить любой виброуплотнитель, не способный передвигаться самостоятельно, но требующий наличия отдельного ведомого устройства.

Речь идет о моделях, которые тащит за собой трактор, грузовой автомобиль или другая пригодная техника.

Навесные

Используются, как правило, в качестве навесного оборудования экскаваторов.

Это гидравлические виброплиты, то есть запитанные от штатной гидравлики строительного оборудования, имеют гидромотор поворота, обладают большими размерами трамбующей основы и весят более 500 кг (чаще под 1 тонну).

Самоходные

Полностью самостоятельные модели, собранные на стальной базе, управляемые оператором.

Последние из указанных выше виброплит получили самое широкое распространение, и в свою очередь они бывают:

• Нереверсивные – исключительно прямоходные модели, которые предпочтительно эксплуатировать в местах, позволяющих выполнить разворот. Еще одно название – одноходовые виброплиты, так как они способны осуществлять лишь поступательные движения в одном направлении.
• Реверсивные – могут двигаться как вперед, так и назад, то есть это машины с прямым и обратных ходом. Чаще всего речь идет о вариантах весом более 100 кг, что повышает их мобильность.

Кроме того, подобная виброплита активно используются в местах с ограниченным пространством, например, траншеях.

Стоимость подобных моделей выше почти в 2 раза.

По типу привода виброплиты делятся на:

Электрические

Самые маломощные варианты, но вместе с тем и наименее дорогостоящие.

Такие машины привязаны к сети, а если планируется проводить работы вдали от источника электроэнергии, лучше сразу приобретать и соответствующий генератор.

Тем не менее, для полевых условий подобные модели покупать попросту нецелесообразно.

Как правило это тротуарная виброплита, мощности которой попросту будет недостаточно для выполнения серьезных работ.

Минимальные цены – около 18 – 20 тыс. рублей.

Бензиновые

Самые популярные из-за простоты обслуживания и эксплуатации варианты.

Среди преимуществ можно отметить среднюю ценовую категорию и незаменимость при работе в труднодоступных местах.

Модели могут оборудоваться четырехтактными моторами с различными показателями мощности.

Средняя стоимость 30 – 60 тыс. рублей, встречаются экземпляры и за 20 тысяч.

Дизельные

Обладают высокими эксплуатационными характеристиками за счет всех преимуществ дизельного мотора, который устанавливается, как правило, на самые тяжелые модели.

Это самые дорогие виброплиты, потому распространены в своем большинстве среди дорожных служб и строительных компаний.

Стоимость колеблется в широких пределах, начиная от 120 тыс., превышая 1 млн. рублей.

Кроме классических самоходных моделей с откидывающейся рукояткой для контроля движения, производятся виброплиты с дистанционным управлением, которые позволяют находится оператору на безопасном расстоянии от места проведения работы.

Кроме покупки заводской вибрационной машины, вполне полноценный ее вариант можно изготовить из мотоблока, а вернее – на основе его двигателя.

Простейшую вибротрамбовку для бетона можно собрать из перфоратора, оснастив его насадкой с плоской прямоугольной или квадратной основой.

Принцип работы

Основное назначение вибратора, передавать бетону механические импульсы на весь его объем, воздействуя на частицы смеси. В результате вязкость раствора уменьшается и он получает способность проникать в мелкие полости, вытесняя оттуда воздух.

На следующем видео наглядно работа вибратора:

При продолжительном воздействии тяжелые фракции выталкивают воздух, находящийся в растворе, на поверхность и в результате бетон приобретает максимально однородную структуру, что повышает его эксплуатационные характеристики.

Вибрирование рабочего тела возникает от вращения внутри него эксцентрика (электромеханические и моторные вибраторы), благодаря перепаду давлений воздуха или жидкостей (пневматические и гидравлические устройства) или за счет колебаний электромагнитного поля в одноименных приборах.

Назначение

Бетон различных марок является продуктом смешивания щебня, цемента, песка и воды. Несмотря на тщательное перемешивание компонентов, структура смеси остаётся неоднородной. Без удаления из неё включений воздуха и воды, структура застывшего монолита будет неоднородной. Это значительно снижает прочность готовой конструкции.

Создаваемая устройствами, при заливке бетона, вибрация позволяет уплотнить его структуру в среднем на 30%. Происходит это за счёт удаления из смеси заполненных воздухом пустот. Подвергнувшаяся воздействию вибрации смесь приобретает максимально возможную плотность для заданной марки бетона.

Как сделать быстро и просто глубинный вибратор для перфоратора

Сделать вибратор под перфоратор для уплотнения бетонной смеси своими руками не трудно, если грамотно подойти к этому вопросу. Самодельная конструкция ничем не хуже заводского инструмента. Чтобы конструкция получилась высокоэффективной, понадобится подготовить расходные материалы, из которых будет сооружаться насадка.

Почему в качестве приводного инструмента применяется перфоратор? Это идеальный инструмент для изготовления вибратора, так как он имеет мощный электродвигатель с большим моментом. Ударный режим работы способствует созданию вибраций большой частоты. Эта вибрация выполняет полезную работу, уплотняя бетон. Итак, при изготовлении вибратора для перфоратора не имеется никаких ограничений. Использовать можно самые разные расходные материалы, которые имеются в хозяйстве. Чтобы сделать устройство своими руками, понадобится знать следующее:

1. На перфораторе есть функция удара, которая собственно и создает вибрирующие действия насадки
2. Гибкость насадки является не обязательным свойством. Гибкая конструкция играет роль удлинителя, который способствует передаче высокочастотных возвратно-поступательных движений от источника к приемнику. Изготавливать гибкий удлинитель рационально только в одном случае, когда предстоит провибрировать бетон большой глубины
3. Чтобы соединить перфоратор с насадкой, понадобится соответствующей конструкции хвостовик типа SDS. Лайфхак по изготовлению вибратора для перфоратора — покупается отдельная насадка, то есть наконечник с гибким удлинителем, ко второй стороне которого приваривается хвостовик от бура. В итоге получается готовый вибратор для перфоратора

Это интересно!Для обеспечения эффективной работы вибратора, необходимо применять перфораторы мощностью не менее 1 кВт. Для изготовления самодельного устройства своими руками понадобится выполнить следующие действия:

1. Взять две трубки — одну малого диаметра, а вторую большого
2. Трубка малого диаметра помещается внутри большой трубы. Предварительно к краям трубки приваривается два подшипника, наружный диаметр которых на 1-2 мм меньше внутреннего размена большой трубки. Внутренними обоймами подшипников необходимо приварить их к двум краям малой трубки
3. На малую трубку приварить две пластины, которые будут играть роль эксцентрика — для смещения оси или дисбаланса
4. К внутренней трубке присоединить гибкий трос, тем самым обеспечив ее перемещение внутри большой трубы
5. Для соединения большой трубы с перфоратором или дрелью, надо взять отрезок резинового патрубка, который крепится одной стороной к инструменту, и фиксируется хомутом. Вторая часть крепится к стальной трубе, и также фиксируется хомутом
6. Далее остается в патроне дрели зажать конец стального троса, а если в качестве электроинструмента применяется перфоратор, тогда к гибкому соединителю приварить хвостовик от бура

Имеется и другой вариант изготовления простейшего устройства. Для этого понадобится стальная пластина размером 8х8 см и толщиной 3-4 мм. К одной стороне поверхности пластины следует приварить хвостовик от неисправного бура, и в итоге получается устройство следующего вида, как показано на фото ниже.

Принцип эксплуатации заключается в том, что поверхность насадки воздействует на наружную часть изготовленной опалубки. Воздействие на стенки опалубки приводит к разравниванию залитой бетонной смеси. Это простейший и быстрый вариант изготовления насадки вибратор для перфоратора своими руками.

Если заливается пол бетоном, то для разравнивания и удаления воздуха из внутренней поверхности, можно воспользоваться перфоратором с закрепленным в патроне буром, а также совковой лопатой. Воздействуя на поверхность лопаты с одной стороны буром перфоратора в режиме удара, будет выполняться разравнивание и уплотнение бетонного основания.

Не только из перфоратора, но и из обычной дрели также можно сделать вибратор. Причем конструкция вибратора при этом будет отличаться. Многие мастера рекомендуют даже использовать в качестве приводного механизма дрель, а не перфоратор, но все зависит от имеющегося в распоряжении расходного материала.

Зачем нужен вибратор

Итак, как уже отмечалось, залитый раствор, даже после тщательного его перемешивания остается неоднородной массой, в которой содержится множество воздушных пузырьков. Застывшая в таком виде смесь превратиться в бетон с намного сниженными характеристиками. В частности он станет пористым, а это приведет к снижению прочности и водонепроницаемости. В результате будет нарушена жесткость всей конструкции.

Применение колебательных процессов способствует улучшению следующих характеристик:

• цементный раствор утрамбовывается, что приведет к уменьшению воздушных пустот. При этом плотность увеличивается, а объем уменьшается, примерно до 30%. За счет высокой плотности, резко увеличивается прочность, как отдельных участков, так и всей конструкции;
• повышается вязкость бетонной массы. Это приводит к снижению рисков расслоения;
• повышается текучесть, а это приводит к более равномерной наполняемости опалубки;
• повышается устойчивость бетона к растрескиванию и механическим воздействиям;
• увеличивается стойкость к воздействиям негативных факторов окружающей среды: таких, как: влага, жара, низкие температуры и ее резкие перепады;
• за счет уплотнения смесь намного быстрее отвердевает и застывает. Это достигается тем, что с вытеснением воздушных включений из раствора удаляется вода.

Таким образом, уплотнитель просто незаменим при бетонных работах. Бетонный вибратор чаще всего применяется, как профессиональный инструмент, при монолитном строительстве. Но есть образцы, которые рассчитаны на небольшие объемы работ.

Принцип действия

В опалубке с арматурой, заполненной бетоном, проблематично перемешать раствор вручную. Использование стального прутка для «штыкования» бетонной массы не приносит желаемого эффекта. Возникает потребность использовать устройство, которое передает раствору высокочастотные колебания.

Удалить воздух и улучшить связь между частицами бетона — вот задачи, которые выполняет строительный вибратор

По принципу воздействия на бетонный раствор устройства делятся на виды:

1. Виброуплотнители погружного типа (глубинные), которые передают высокочастотные колебания бетонному массиву через корпус погружаемой насадки.
2. Внешние устройства площадочного типа, размещенные на опалубке, которые передают вибрацию бетонной массе.
3. Поверхностные приспособления, вибрация от которых передается определенной рабочей зоне, где производится укладка бетонного раствора.

Широко распространено погружное устройство, создающее в толще массива колебания высокой частоты.

Как сделать самому вибратор для бетона

Вибратор, пригодный для домашнего строительства, можно изготовить самому на основе мощной электрической дрели или перфоратора. В качестве гибкого привода следует использовать стальной трос. Чтобы собрать вибронасадку, понадобятся следующие детали:

• отрезок трубки из нержавеющей стали длиной 50 см, внешним диаметром 55 мм, толщиной стенки 1,5 мм;
• роликовые подшипники с внешним диаметром 52 мм, например, марки 12304 или NF304 размерами 52х20х15 мм – 2шт;
• металлический круг длиной 55 см, диаметром 20 мм;
• металлический квадратный прут длиной 40 см и сторонами по 2,5 см;
• железная крышка с внутренним диаметром 55 мм для заглушки торцевой стороны трубки;
• стальной трос диаметром 15 мм и длиной до 1 м с заваренными концами;
• рукав из ПВХ трубки внутренним диаметром 55 мм и длиной, равной длине троса.

Чтобы получить рабочий вал – эксцентрик, нужно приварить к металлическому круглому стержню по всей длине квадратный прут, отступив от одного конца не менее 15мм в качестве посадочного места для подшипника. Далее следует выполнить сборку агрегата в следующем порядке:

1. вдеть рабочий вал в нержавеющую трубку и с обоих концов забить наполненные смазкой подшипники. Они должны входить туго без перекосов и полностью находиться внутри трубки. В результате вал должен свободно проворачиваться от руки, не выступать за пределы корпуса с рабочего торца;
2. рабочий торец трубки заглушить крышкой, посадив её на эпоксидный клей или герметик;
3. на свободном торце вала по центру просверлить отверстие глубиной и диаметром 15 мм. Для укрепления троса в этом отверстии нужно высверлить другое отверстие перпендикулярно оси вала на расстоянии 7 мм от его торца диаметром 4 мм и нарезать там резьбу под зажимной винт. Укрепить один конец троса на валу с помощью зажимного винта;
4. надеть на трос и открытый конец трубки ПВХ шланг (рукав). Он должен надеваться туго и плотно и с некоторым запасом в 5-6см перекрывать место соединения. Усилить соединение рукава с трубкой можно с помощью стяжного хомута;
5. другой конец троса укрепить в патроне дрели. После этого инструмент готов к работе. Для защиты корпуса вибратора от химически агрессивного цементного раствора, действие которого под действием вибрации только усиливается, можно надеть на него резиновый или пластиковый чехол.

Видео: Вибратор глубинный для бетона своими руками

Для эффективного действия вибратора следует выполнять следующие требования по его использованию:

1. погружать булаву в бетон плавно с небольшим наклоном до максимальной глубины;
2. держать погружённым в одном месте в течение 20-30 секунд (зависит от пластичности и состава бетона), пока поверхность места погружения не покроется цементным молочком;
3. вынимать булаву плавно без рывков и погружать в соседнем месте на расстоянии 1-1,5 радиуса действия (зависит от мощности аппарата, определяется визуально по образовавшейся жидкой окружности вокруг обработанной точки);
4. нельзя злоупотреблять вибратором и передерживать его слишком долго, так как может начаться расслоение бетонных фракций, что ухудшает качество и прочность бетона;
5. при монолитном возведении высоких стен рекомендуется послойное упрочнение бетона через каждые 1,5 метра толщины заливки.

Популярные марки

В данном обзоре приводятся наиболее рейтинговые виды строительных вибраторов для бетона. Выбор пал именно на эти модели исходя из анализа положительных отзывов пользователей.

ТОП-5 популярных моделей:

Красный маяк ЭПК-1300.

Это высокочастотный вибратор, предназначенный для глубинной обработки бетонной смеси. Хорошо транспортируется. Имеет широкое основание, которое обеспечивает высокую устойчивость. Вибратор для бетона Красный маяк отличается экономичностью. Имея небольшую мощность, может создавать плотную однородную структуру. Используется на объектах, имеющие армирующие конструкции, а также при наличии угловых пустот.

Sturm CV71101.

Портативный Sturm — это ручной вибратор, предназначенный для глубинной обработки бетонной смеси. Страна разработчик — Германия, а производитель – Китай. Совместно с портативным вибратором для бетона Sturm CV71101 поставляется и гибкий 4-х метровый вал. Эта модель нашла широкое применение при возведении колонн, а также стен подвальных помещений. Мощность портативного вибратора для бетона Sturm CV71101 составляет 2 кВт. Вес – 5,15 кг;

Красный Маяк ИВАР-38.

Уплотнитель для бетона Ивар-38, предназначен для глубинной обработки раствора. Все конструктивные элементы и эластичный вал защищены от повреждений стальным корпусом. Вибратор для бетона Красный маяк обеспечивает высокую плотность при уплотнении армированных поверхностей;

Wacker Neuson AR 36/3/230.

Вибратор для бетона wacker neuson разработан и выпускается Германии. Вибратор для бетона wacker neuson отличается хорошими экономическими показателями и долговечностью. Устойчиво работает в тяжелых условиях.

Wacker Neuson AR 64/3/400.

Модель поверхностного типа. Страна разработчик и производитель – Германия. Отличается высокой надежностью. Вибратор для бетона wacker neuson может длительно работать со значительными перегрузками. Имеет компактную конструкцию, все узлы доступны для обслуживания. Зарекомендовал себя при возведении стен и ж/б конструкций.

Вибратор высокочастотный – особенности выбора и характеристики

Чтобы правильно подобрать вибратор вам нужно знать сферу применения данного устройства – от нее зависит, какими параметрами он должен обладать.

Применение этого устройства при формировании растворов в целом улучшает качество выполняемых задач

Важными характеристиками являются:

• радиус действия. Зона, на которой происходит уплотнение. Больше диаметр, на который распространяются вибрации – меньше сил и энергии нужно потратить на достижение результатов;
• скорость и амплитуда колебания. Выше параметры – быстрее происходит процесс выталкивания пузырьков воздуха из бетона. Вибратор с частотой колебания более 100 герц называют высокочастотными. Они являются самыми качественными и самыми дорогими агрегатами на сегодняшний день;
• размер булавы. В домашнем использовании такой параметр особого значения не имеет. Но если вы заливаете монолитную конструкцию, позаботьтесь о том, чтобы диаметр рабочей поверхности составлял 1/3 часть арматурного каркаса.

Крупнее наполнитель смеси – ниже обороты. Во время укладки крупнозернистых бетонов подходят вибраторы с частотой 3500 кол/мин.

Принцип работы глубинного вибратора

Не застывшая бетонная смесь имеет очень густую консистенцию. Из-за того, что материал плотный и тяжелый, а также имеет низкую текучесть, пузырьки воздуха из нижних слоев не могут подняться наверх.

Вибрация делает сырой бетон более пластичным, временно придавая ему свойства жидкости. Благодаря этому воздух может беспрепятственно покинуть его, а сама смесь дополнительно уплотняется.

Как устроены глубинные вибраторы? Оборудование состоит из нескольких конструктивных элементов:

• Привод. Электрический, моторный или пневматический мотор создает колебания, которые потом передаются бетонной смеси.
• Балансир. Этот элемент конструкции преобразует вращение мотора в вибрацию нужной частоты.
• Передающий вал. Гибкий тросик передает колебания на наконечник, который погружается уже непосредственно в раствор. От его длины зависит, на какую глубину можно опустить вибробулаву.
• Вибронаконечник. Через этот узел происходит воздействие на материал. Они бывают разных видов – штыки, лопаты, стержни. От формы наконечника зависит объем обрабатываемого бетона, а также время, необходимое для уплотнения каждого участка.

Принцип работы строительного оборудования прост: вращения мотора преобразовываются с помощью балансира в колебания, которые затем передаются через гибкий вал на наконечник, погружаемый в бетонную смесь на время, необходимое для обработки участка бетонного блока.

Большая площадь (стяжка, фундамент или плита) обрабатывается последовательно – от участка к участку. Время обработки зависит от толщины слоя, марки бетона и мощности вибратора.

Глубинный вибратор: устройство и технические характеристики

Глубинный вибратор необходим в качестве устройства, которое уплотняет бетонную смесь во время монолитного строительства. Также глубинный вибратор применяют в сборном строительстве во время производства железобетонных изделий.

Существуют следующие типы глубинных вибраторов:

• электромеханические;
• механические;
• высокочастотные;
• портативные.

Электромеханические вибраторы укомплектовываются в зависимости от предстоящих работ. К примеру, они могут быть оснащены различными двигателями (как правило, от 1000 до 2200 Вт), валами (3, 4,5, 6 или 9 метров), а также вибронаконечниками (самые распространенные 28, 38, 51 и 76 миллиметров).

Как правило, инструмент оснащается несколькими наконечниками. Они могут легко меняться и имеют различные размеры. Обычные вибронаконечники достигают частоты в 9000 оборотов в минуту. Если с планетарными дебалансами, то частота увеличивается до 20 000 и более оборотов в минуту. Вибратор электромеханического типа действия оснащен встроенным электродвигателем.

Здесь Вы можете ознакомиться с каталогом вибраторов для бетона, реализуемых ООО ГК «ТехМаш».

Его конструкция состоит из корпуса, в котором находится двигатель с дебалансом, и штанги, которая соединяет упругий элемент и корпус. Выключатели, а также рукоятка, крепятся к штангам. Они, включая соединение корпуса, выполнены как шарнир сферической формы, и это не просто так. Благодаря такой конструкции, удалось существенно снизить колебания рукоятки, таким образом, руки рабочего не так сильно подвержены вибрации.

Назначение

Приготовленный бетонный раствор, несмотря на тщательное перемешивание, остается неоднородным, что снижает характеристики монолита. Кроме цементного молочка, щебня и песка, в нем содержится вода и пузырьки воздуха.

Если бетон просто залить в опалубку, получится неоднородная по структуре конструкция. Применение виброуплотнителя для бетона увеличивает текучесть смеси без дополнительных присадок, за счет движения ее компонентов. Воздушные включения выталкиваются на поверхность монолита, а наполнители равномерно распределяются по объему.

Принцип работы

Среди всех видов вибронасосов наиболее распространенными являются электромеханические. Их конструкция устроена из таких составных элементов:

1. Электрический двигатель. Может иметь питание на 1 или 3 фазы от электросети.
2. Шланг гибкий приводной. Его длина может изменяться в пределах 1 — 7 м. Его функция заключается в передаче движения к наконечнику от ротора, а концы загерметизированы резиновыми насадками.
3. Булава (рабочий наконечник). Излучает энергию.
4. Вибрационная насадка. Имеет вид трубки, изготовленной из нержавейки. Благодаря этому она обладает устойчивостью к развитию коррозии при соприкосновении с бетонной массой. Внутри насадки находятся подшипник и эксцентрик. При несовпадении центра тяжести эксцентрика и оси возникает вибрационное движение.

Популярность вибраторов для бетона обусловлена простотой их конструкции и работы.

Виды прибора

Сегодня используются для бетонных работ два вида:

• погружные;
• площадочные или внешние.

Погружной

Погружной вибратор в своей конструкции имеет гибкий вал, который и погружается в тело бетонного раствора. Работает он от специального привода, который и передает на вал колебательные движения. По сути, это ручной инструмент, который в свою очередь, делится на две группы: бытовой и профессиональный.

С помощью первого можно уплотнять бетон на глубине до 1 м, работает он от сети 220В. Второй – это устройство с длинным валом в несколько метров. В его комплектацию входит специальный преобразователь, который работает от электрического тока частотой 200 Гц.

Именно эта частота тока дает возможность поднять частоту колебания самого оборудования. Поэтому этот вид вибратора для уплотнения бетона называют высокочастотным. Именно с его помощью можно добиться высокого качества изготовления колонн, фундаментов и стен, заливаемых по монолитной технологии.

Внешний

Из названия становится понятным, что площадочные устройства используется поверх залитого бетонного раствора. Для этого поверх смеси укладывается деревянный помост (обычно это щит, сбитый из досок), на который и устанавливается сам вибратор для бетона.

Понятно, что эффективность работы данного типа намного ниже, чем погружного. Но поверхностный вибратор применяется в тех местах, где нет возможности использовать глубинный вариант. К примеру, большое количество арматуры в конструкции.

В этой группе есть модели высокочастотные, есть обычные, работающие от сети переменного тока с напряжением 220В и частотой тока 50 Гц. Присутствуют на рынке и пневматические модели. В настоящее время производители предлагают две модели площадочного вида: направленные и круговые. С помощью первых можно провести направленное уплотнение, к примеру, если вам необходимо лучше уплотнить фундаментную смесь, которая расположена в углу опалубки. Как показывает практика, именно эти зоны самые труднодоступные.

Круговые чаще всего используют для уменьшения пористости бетона в заливаемых формах. К примеру, в производстве фундаментных плит ФС.

Вибратор высокочастотный – особенности выбора и характеристики

Чтобы правильно подобрать вибратор вам нужно знать сферу применения данного устройства – от нее зависит, какими параметрами он должен обладать.

Применение этого устройства при формировании растворов в целом улучшает качество выполняемых задач

Важными характеристиками являются:

• радиус действия. Зона, на которой происходит уплотнение. Больше диаметр, на который распространяются вибрации – меньше сил и энергии нужно потратить на достижение результатов;
• скорость и амплитуда колебания. Выше параметры – быстрее происходит процесс выталкивания пузырьков воздуха из бетона. Вибратор с частотой колебания более 100 герц называют высокочастотными. Они являются самыми качественными и самыми дорогими агрегатами на сегодняшний день;
• размер булавы. В домашнем использовании такой параметр особого значения не имеет. Но если вы заливаете монолитную конструкцию, позаботьтесь о том, чтобы диаметр рабочей поверхности составлял 1/3 часть арматурного каркаса.

Крупнее наполнитель смеси – ниже обороты. Во время укладки крупнозернистых бетонов подходят вибраторы с частотой 3500 кол/мин.

Для чего предназначены такие устройства

Виброплиты являются специальными вибрационными машинами, которые используются для проведения работ по уплотнению разнообразных материалов. Кроме того, такое строительное оборудование прекрасно подойдет для трамбовки разных видов грунтов или почв.

Принцип функционирования такого оборудования заключается в вибрационных колебаниях специального механизма, воздействующего непосредственно на верхний шар материалов. Благодаря своему весу и сильным вибрациям, виброплиты за короткий промежуток времени, без применения физических усилий со стороны оператора, способны утрамбовать и уплотнить разрыхленные, сыпучие поверхности.

Уплотнение и трамбовка материалов осуществляется следующим образом: под воздействием сильных вибраций, мелкие, небольшие частицы грунта начинают менять свое месторасположение и ссыпаться вниз. В результате этого уровень плотности нижней прослойки увеличивается, на самой поверхности остаются более крупные частицы, пространство между которыми заполнено более мелкой фракцией грунтового материала.

Часто виброплиты применяются во время асфальтирования дорог, когда применение полноразмерной большой строительной техники затруднительно либо неэффективно. Стоит отметить, что эти строительные агрегаты постоянно используется на строительных объектах.

Например, виброплиты активно применяются для уплотнения почвы во время укладки тротуарной плитки, при ремонте либо строительстве автомобильных дорог и прокладке железнодорожных магистралей. Благодаря их применению можно уплотнить участки, на которых находится песок, натуральный камень либо гравий.

Правила эксплуатации

Для повышения эффективности работы ручной вибромашины специалисты рекомендуют соблюдать правила работы с ней. Среди наиболее значимых можно выделить следующие:

1. Насадку нужно погружать в бетонный раствор медленно, постепенно достигая максимальной глубины емкости.
2. Держать в неподвижном состоянии на протяжении 25 — 35 секунд до тех пор, пока на поверхности смеси не вступить цементное молочко.
3. Булава поверхностного насоса изымается из емкости аккуратно.
4. Для того чтобы избежать расслоения бетона, не рекомендуется держать вибратор в бетонной смеси на протяжении длительного времени. В противном случае не исключена возможность понижения прочности и качества бетона.

При условии соблюдения этих правил работы можно не только продлить срок эксплуатации агрегата, но и понизить показатель трудоемкости рабочего процесса.

Выводы

Из обзора и рейтинга видно, что глубинные вибраторы широко популярны и знамениты среди граждан нашей страны в 2021 году. В списке присутствуют и российские, и иностранные производители строительного оборудования и инструмента. Многообразие ассортимента продукции позволяет найти самый подходящий по стоимости и назначению прибор для обеспечения качественного и надежного строительства различных бетонных и железобетонных конструкций и сооружений.

Высокое качество глубинного оборудования позволяет выполнить продолжительную по времени работу по уплотнению бетонных масс гораздо быстрее, надежнее и выгоднее

Полученные бетонные сооружения после обработки глубинными вибраторами получаются высокопрочными, что является очень важной характеристикой нерушимости при строительстве любого объекта
