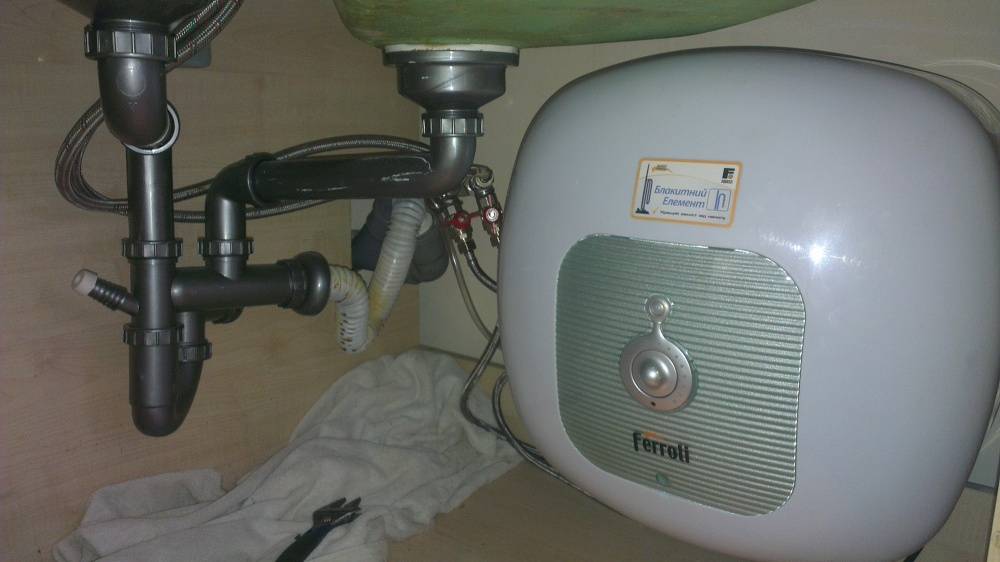

Выбор и установка водонагревателя под раковину

Монтаж

  1. Можно ли вешать бойлер на стену из гипсокартона?

Только в том случае, если в месте крепления бака собран усиленный каркас из бруска. Деревянные стойки должны переносить вес прибора на перекрытие.

Альтернатива установке бойлера в помещениях, огороженных стенами из ГКЛ — проточный нагреватель. Для его крепления я использовал приклеенную с тыльной стороны листа гипсокартона, между профилями каркаса площадку из толстой (15 мм) фанеры.

На перегородку из ГКЛ лучше монтировать легкий проточный нагреватель.

Электричество

  1. Есть ли какие-то особые требования к подключению питания бойлера?

Подключение выполняется через обычную розетку.

Требования вполне обычны:

  • Розетка должна быть расположена вне досягаемости брызг при мытье посуды или приеме душа;
  • Заземление обязательно. Оно выполняется на корпус щитка, расположенного в квартире или на лестничной площадке. В отдельных случаях землю можно взять с зачищенной от краски поверхности стального стояка водоснабжения;

Электрическая розетка с заземлением.

Проводка должна быть рассчитана на соответствующую нагрузку (напомню, 1 мм2 сечения медного провода на 10 А). Скажем, для бойлера мощностью 2 киловатта минимальное сечение проводки составляет 2000/220/10=0,91 мм.

Бойлер на фото подключен к 16-амперной розетке с заземлением.

Вода

  1. Можно ли использовать для подключения водонагревателя к водопроводу гибкие шланги?

Я бы сформулировал ответ так: это возможно, но крайне нежелательно.

Причины две:

  • Гильзы шлангов ограничивают их пропускную способность. При одновременном включении двух потребителей (скажем, душевой кабины и кухонной мойки) падение напора горячей воды будет заметным;
  • Резиновые шланги в металлической оплетке служат не более 5 лет и рвутся в самый неподходящий момент. При разрыве шланга ваш дом оказывается залитым горячей водой. Оно вам надо?

Гибкие подводки: возможно, но нежелательно.

  1. Какой арматурой должен комплектоваться бойлер?

Схема подключения накопительного водонагревателя включает:

  • Обратный клапан на входе;
  • Расположенный сразу после обратного предохранительный клапан с дренажной трубкой, выведенной в канализацию;
  • Пару отсекающих кранов (как правило, шаровых).

Простейшая схема водоснабжения с бойлером.

Вот функции этих элементов обвязки.

Обратный клапан исключает падение уровня воды в баке ниже критического с последующим перегревом ТЭНа при отключении холодной воды. Без него вода сливалась бы в пустеющий водопровод через входной патрубок.

Обратный клапан. Стрелка указывает направление потока.

Выходной патрубок доходит почти до верхней стенки бака.

Предохранительный клапан нужен для того, чтобы давление расширяющейся при нагреве воды не повредило трубы и бак бойлера. При изменении температуры воды на 80 градусов ее объем увеличивается на целых три процента, то есть в 100-литровом бойлере появляется избыток воды в три литра. Именно этот объем и будет сброшен через клапан в дренажную трубку и далее в канализацию.

Устройство пружинного предохранительного клапана.

В продаже легко найти элемент арматуры, предназначенный специально для монтажа накопительных водонагревателей и представляющий собой обратный и предохранительный клапаны в одном корпусе.

Примерно такой.

Краны на подводке, подключающей бойлер к системе водоснабжения, позволяют отключить его для обслуживания или ремонта без сброса всей воды в трубах.

Обвязка включает универсальный клапан (обратный + предохранительный) и пару шаровых кранов.

  1. Чем герметизировать резьбовые соединения при монтаже бойлера своими руками?

Лучше всего — полимерной нитью-герметиком (Тангит и его аналоги).

Нить для герметизации резьбы Тангит Унилок. Очень рекомендую.

В ее отсутствие можно использовать сантехнический лен, пропитанный силиконовым герметиком или любой быстросохнущей краской.

Чтобы не пачкать руки, я подматываю резьбу так:

  • Наношу на нее немного краски;
  • Наматываю по ходу резьбы прядку льна;
  • Сверху льняной прядки накладываю еще пару небольших мазков краски. При сборке резьбового соединения лен пропитывается по всему объему. Пропитка защищает его от загнивания.

Резьбы, собранные на льне с краской, служат десятилетиями.

Установка бойлеров своими руками

Устанавливать водонагреватель своими руками нужно согласно существующим правилам и требованиям в зависимости от его типа. Так, особенности установки проточного прибора будут несколько отличаться от установки накопительного. Давайте рассмотрим и один и второй случай.

Как установить водонагреватель проточного типа

Одна из ключевых особенностей водонагревателей проточного типа – это их компактность, это позволит поставить их на кухне или ванной комнате прямо под раковиной. Жидкость в таких приборах нагревается в специальной трубе из металла, в которой содержатся мощные нагревательные элементы.

Такие особенности конструкции прибора требуют, чтобы электрическая проводка в доме или квартире работала исправно и была в состоянии выдерживать большие нагрузки. Желательно для нагревателя проточного типа ставить отдельный автомат, а нему присоединять провод с большим сечением.

После того как вы закончите работу с подводкой электричества, можно установить и сам бойлер. Его устанавливают по временной или по стационарной схеме.

Временная схема предусматривает, чтобы в трубу с холодной водой был врезан дополнительный тройник, который будет соединен с водонагревателем посредством специального вентиля. Чтобы это сделать, нужно подать на водонагреватель напряжение и открыть кран, подающий горячую воду.

А вот стационарная схема предполагает, что подача и забор воды в трубах будет осуществляться параллельно с общей системой водоснабжения. Чтобы установить конструкцию согласно стационарной схеме, в трубы врезаются тройники под горячую и холодную воду. Затем нужно поставить запорные краны и загерметизировать их с помощью простой пакли или фум ленты.

Дальнейшие действия такие:

  • соедините входной патрубок бойлера с трубой, которая подает холодную воду ;
  • подключите выходной патрубок к крану подачи горячей воды ;
  • подайте в трубы воду и убедитесь в том, что все соединения при включении воды в кране и душе герметичны ;
  • при нормальной работе системы можете подавать электричество на водонагреватель, затем из нужного крана должна политься горячая вода ;
  • чтобы повысить уровень безопасности всей водопроводной системы и водонагревателя, сразу же вместе с ним поставьте предохранительный клапан.

Посмотреть наглядно на процесс установки проточного аппарата можно на видео.

Правила установки накопительного бойлера

Если вы планируете своими руками ставить аппарат накопительного типа, то требования к состоянию проводки будут не такими строгими, как в предыдущем случае. А еще накопительные нагреватели стоят несколько дешевле проточных. Помимо этого, их популярность объяснима тем, что очень часто на них распространяется схема, при которой можно одновременно осуществлять подачу воды на кран и душ.

Установить такой агрегат при наличии инструментов и материалов можно быстро, сама работа при этом не покажется слишком сложной, она состоит из таких действий:

  • устраните неисправности в электропроводке или водопроводной системе, если таковые имеются, проверьте их состояние;
  • сделайте на стене разметку под конструкцию и поставьте нужные крепежные элементы для ее установки;
  • зафиксируйте водонагреватель на стене и присоедините предохранительный клапан;
  • после установки бойлера на стену, подключите его к водопроводу;
  • подведите трубы через клапан к соответствующим входам и выходам на корпусе;
  • сначала установите и подключите холодную воду, причем предохранительный клапан в это время должен быть закрытым;
  • также при закрытом клапане установите трубы и на горячую воду;
  • подключите конструкцию к электрической сети и проверьте, как он работает.

Если все действия были выполнены правильно, то из соответствующего крана должна потечь горячая вода. В это время все трубы и соединения бойлера должны быть хорошо загерметизированы, а провода не должны перегреваться.

Конечно же, если вы не уверены в своих силах и даже наглядный обучающий материал в формате видео не может помочь вам усвоить особенности поэтапной установки бойлера своими руками, то не рискуйте, а пригласите специалиста. Некорректная установка нагревателя может его преждевременно вывести из строя и спровоцировать протечки и другие проблемы. Поэтому беритесь за самостоятельную установку лишь тогда, когда вы уверены в своих силах и знаете, что все будет выполнено качественно и правильно.

Как выбрать?

Если вы давно хотите приобрести нагреватель, чтобы использовать его исключительно во время ремонтных работ горячего водоснабжения, то тратиться на дорогую модель не имеет смысла. Летом вы вполне сможете обойтись проточным бойлером с маленькой мощностью и с небольшим объемом подачи подогретой жидкости.

Если вы хотите установить бойлер для кухни, чтобы использовать его круглый год, или вам необходима дачная модель изделия для мытья посуды, рассмотрите модели накопительных водонагревателей с небольшим объемом – до 15 л.

Мощность бойлера – едва ли не главная характеристика.
И дело даже не в скорости подогрева и классе энергоэффективности

Важность данного вопроса заключается в том, что во многих многоквартирных домах нет возможности установить высокомощные агрегаты из-за наличия слабой электропроводки

Самостоятельно вы сможете подключить приборы мощностью до 5 кВт, дальше придется подключаться к щитку при помощи отдельного толстого провода или применять трехфазную сеть. Наиболее маломощными считаются накопительные бойлеры.

Можно подобрать негабаритные модели с мощностью начиная от 0,8 кВт.

Нагреватели на кухонные краны, проточные бойлеры будут потреблять примерно 7 кВт.

Поскольку водонагреватель с электрическим питанием может совмещать в себе 2 довольно опасные вещи: воду и электрический ток, при выборе необходимо учитывать все, что может касаться безопасного применения. Хороший бойлер будет оснащен устройством защитного отключения (УЗО), необходимым при перебоях подачи электричества. А также должна присутствовать защита от перегрева жидкости и отключение автоматом при «сухом» включении. И не стоит забывать о заземлении.

Подбирая водонагреватель под раковину, необходимо учесть следующие факторы:

  1. мощность агрегата, что может воздействовать на количество потребляемой электроэнергии;
  2. толщина материала теплоизоляции будет определять степень охлаждения жидкости;
  3. вид конкретного прибора;
  4. место установки – в данном случае, это будет место под раковиной;
  5. тип помещения для установки и жилья – дача, отдельно стоящий дом или квартира;
  6. объем использования воды.

Проходят те времена, когда отключение горячей воды в городах в летний сезон оборачивалось глобальным бедствием. Помыться нельзя было месяцев пять. На кухне всегда горел газ, подогревая двухведерную кастрюлю с водой для бытовых нужд. Теперь установка водонагревателя на кухне или в ванной решит проблему с горячей водой. Такой нагреватель можно временно подключать к трубам водоснабжения, а за ненадобностью отключать.

Водонагреватель под раковину как выбрать

Водонагреватель, установленный под кухонной мойкой или раковиной в ванной комнате, помогает экономить пространство в условиях малогабаритных квартир и не нарушает эстетику помещения. Давайте рассмотрим виды бойлеров, которые можно установить своими руками, разберёмся с арматурой и этапами монтажа, чтобы избежать распространённых ошибок.

Постоянным или резервным источником горячей воды на кухне может служить водонагреватель, который установлен под мойкой — там всегда есть место, и он ничему не мешает. Какой же бойлер выбрать и как правильно его установить?

Группа безопасности

Для защиты водонагревателя от гидравлических перегрузок сети производители рекомендуют установить специальную арматуру — группу безопасности, которая имеет ограничитель давления. Если же давление в сети превышает 4,5 атм, перед группой безопасности нужно устанавливать редуктор давления или редукционный клапан.

Группа безопасности для водонагревателя

Для небольших емкостных водонагревателей этот элемент желателен, но не обязателен.

Обратный предохранительный клапан

Предохранительный обратный клапан предназначен для гарантии полного заполнения бака водой, иначе нагреватели могут обнажиться и перегореть. Слив воды из бака возможен, когда в магистрали начинает падать давление, а клапан удержит воду в ёмкости. Вторая функция этого клапана — слив воды из бака, например, для его ремонта.

Третья функция — защита от разрыва бака. Иногда терморегуляторы выходят из строя, вода продолжает нагреваться, давление в баке повышаться. Если в этот период не происходит отбор воды, то бак может разгерметизироваться под действием кипящей воды и пара.

К счастью, это случается редко, но лучше принять меры безопасности, тем более что цена этого клапана несопоставима с возможными последствиями аварии.

Предохранительный клапан

Совет! Стрелочка на корпусе показывает направление тока воды. При монтаже бойлера под мойкой направление потока холодной воды — вниз, а значит, отвод на дренаж будет направлен вверх. Чтобы вода не капала на пол, установите под ней капельную воронку с отводом стока в канализацию или наденьте на ниппель трубку подходящего диаметра и опустите в ёмкость.

Прочие вентили предназначены для перекрытия холодной и горячей воды на каждом из ответвлений водопровода.

Внимание! Установленный под мойкой водонагреватель скрыт от глаз, и протечку можно заметить не сразу. Поэтому все водопроводные соединения должны качественно уплотняться, герметизироваться, например, льняными лентами, ФУМ-лентой, специальной пастой

Установка водонагревателя под мойку: весь процесс от начала и доконца

По большому счету, все изделия подобного типа устанавливаются одинаково, и электрический водонагреватель под мойку не является исключением. Нюансов здесь не много, и при желании с этой работой сможет справиться каждый домашний умелец. Если подробно разбирать весь процесс монтажа, то представить его можно в виде следующей последовательности работ.

  1. Готовим водонагреватель к установке. Здесь нужно сделать три вещи – оборудовать патрубки накопительного бака запорной арматурой, на холодный патрубок воды установить обратный клапан и оба патрубка обеспечить возможностью подсоединения к металлопластиковому водопроводу. Почему именно к металлопластиковому? Потому что именно этой трубой лучше всего производить подключение бака к существующему водопроводу вне зависимости от того, из чего он изготовлен. Мало того, это намного надежнее, чем гибкие шланги. Как вариант, можно рассмотреть гофрированный металлорукав, но стоит он несколько дороже. Нюансов здесь немного – в частности, последовательность установки элементов. Начнем по порядку, с холодного патрубка (отмечен синим кольцом на баке). Сначала на него накручиваем обратный клапан (он же взрывной клапан) – с одной стороны он имеет внутреннюю резьбу, а с другой наружную, так что неправильно его накрутить достаточно сложно, особенно если учесть, что патрубок имеет наружную резьбу. Прямо на клапан накручивается кран, на вторую сторону которого устанавливается переходник на металлопластиковую трубу. На горячий патрубок устанавливается только кран и концевик для подключения металлопластиковой трубы.

  2. Подготавливаем водопровод к установке бака. Здесь тоже не сложно. Находим место подсоединения смесителя к холодному и горячему водопроводу и разбираем его – откручиваем гибкие шланги. Сразу же, если таковых не имеется, устанавливаем отсекающие краны на выпуски водопровода или, как вариант, пользуемся теми, которые расположены возле врезки в стояк. На краны (или если вы решите их не ставить, прямиком на трубы водопровода) накручиваем тройники. Здесь имеется одно условие – чтобы тройник подошел ко всем приборам, он должен иметь одну резьбу внутреннюю и одну наружную – третья все равно какая, так как здесь можно сыграть концевиком для металлопластиковой трубы. Могут быть и другие варианты – следует смотреть по месту. В принципе, это все, что здесь понадобится сделать – после этого смело можно приступать к установке самого бака, но для начала следует позаботиться о его электроснабжении.
  3. Прокладываем электропроводку. Здесь можно воспользоваться и длинной переноской, но лучше всего проложить стационарный провод от электрического щитка и оборудовать его отдельным автоматом защиты. Все-таки бак является мощным потребителем. Сложностей здесь возникнуть не должно, но если они возникают, то лучше обратиться к специалисту-электрику – означает это только одно, что в электрике человек не понимает ничего.
  4. Подключаем бак к водопроводу. Для начала нужно восстановить подключения смесителя – просто накидываем гайки гибких шлангов на верхние отводки тройников. Накидываем и закручиваем – не перестарайтесь! Ключом сильно не тянем – сначала крутим гайки руками, и когда они уже перестанут крутиться, немного поджимаем ключиком. Если будете тянуть очень сильно, то прорежете прокладку, и соединение потечет – никакой пакли здесь использовать не нужно. Теперь подключаем сам бак, и самое главное на этом этапе работ, которые связаны с решением вопроса, как установить под мойку водонагреватель, не перепутать холодную и горячую воду. Действуем поэтапно – сначала подключаем горячую, а потом холодную воду (или наоборот).

В принципе, это все подключение водонагревателя под мойку. Остается дело за малым – включить подачу воды и проверить систему на утечку воды. Если все нормально и ничто и нигде не протекает, значит можно полностью наполнять бак (об этом сообщит вам струйка воды из горячего крана смесителя) и включать бак в розетку. Ну а дальше просто наслаждайтесь проделанной работой и наличием горячей воды на кухне.

Как видите, все не так уж и сложно, как может показаться с первого взгляда – на самом деле установить водонагреватель под мойку не очень трудно, несмотря даже на то, что вам придется освоить азы работы сантехника и электрика. Естественно, здесь имеются свои тонкости, которые в большинстве случаев выражаются в паковке (герметизации) резьбовых соединений. Эта герметизация производится с помощью пакли, которую туго наматывают на резьбу по ходу ее закручивания. Можно, конечно, использовать и новомодную ленту ФУМ, но по сравнению с паклей она проигрывает – если хотите получить действительно надежное соединение, тогда пользуйтесь паклей.

Советы по установке

Чаще всего нагреватель компактного типа устанавливается под кухонной мойкой, так как горячая вода крайне необходима для мытья грязной посуды.

Проточные нагреватели не такие сложные в монтаже при сравнении их с накопительными аналогами. За счет отсутствия бака и довольно небольшого веса проточный бойлер можно установить собственными руками на одну из стен моечного шкафа.

В корпусе прибора обычно предусмотрены специальные пазы для крепления кронштейнов, которые, в свою очередь, закрепляются на шурупах. На корпусе устройства также есть 2 патрубка. К приходящему патрубку будет крепиться шланг для подачи жидкости, а к патрубку на выходе нужно будет присоединить шланг, который идет к смесителю.

Подключать такой нагреватель можно только к розетке, которая качественно заземлена. Если проводка в жилище не заземлена, нужно самостоятельно установить контур.

Монтаж и подключение водонагревателя

Используют 2 способа монтажа — постоянный или временный.

Во втором случае выполняют такие действия:

  1. Устанавливают бойлер «Титан» на стену. Расстояние между креплениями аппарата измеряют рулеткой, делают разметку поверхности. С помощью перфоратора формируют отверстия под болты. После установки анкерных крючков бойлер вешают на место.
  2. Подключают систему нагрева воды. Трубу холодного водоснабжения оснащают тройником. Монтируют запорную арматуру, соединяют кран в душе с отводом бойлера.


Вариант водонагревателя для ванной. Это интересно: ТОП лучших газовых колонок

Для этого выполняют следующие действия:

  1. В водопроводную линию врезают переходники. Устанавливают запорную арматуру.
  2. Подключают трубу холодного водоснабжения к бойлеру. Место подключения отмечено синим цветом.
  3. Отвод нагревателя соединяют со смесителем с помощью металлопластиковой трубы и тройника.
  4. Проверяют герметичность соединений. При наличии течи стыки промазывают герметиком. Если все выполнено правильно, штепсель прибора вводят в розетку.

Виды водонагревателей для установки под мойкой

Так как место под мойкой всё же ограничено, то установить туда можно или накопительный малолитражный водонагреватель объемом 10–25 л или проточный. Нагрев в них осуществляется электронагревателями открытого типа или ТЭНами. Газовые бойлеры, как правило, большей производительности и изготавливаются только для стандартного настенного монтажа.

Отличаются нагреватели для установки под мойкой расположением подвода труб — верхним

При покупке нагревателя нужно обязательно обратить на это внимание, иначе устройство для монтажа над мойкой, установленное под раковиной, будет работать плохо и недолго.

Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)

Накопительные нагреватели занимают больше места и стоят дороже, но потребляемая ими мощность ниже, чем в проточных (до 3 кВт), и они могут дать больший объём горячей воды в минуту.

Накопительный водонагреватель

Так как проточный водонагреватель имеет относительно высокую для бытового потребления мощность — до 8 кВт, нужно удостовериться, что электрическая сеть в квартире или доме способна её предоставить без постоянного «выбивания» автоматов. Если нагреватель предназначен только на время проведения теплосетью опрессовки, когда летом горячую воду отключают на 2 недели, то нагрев 2 л/мин потребует мощности не более 3,6 кВт. Холодную «зимнюю» воду не получится нагреть в таком объеме даже до 30 °С. Для круглогодичного потребления больше подходит или ёмкостной водонагреватель или проточный большой мощности.

При первоначальном включении накопительному устройству потребуется некоторое время на нагрев воды, проточные сразу могут нагреть от 1,8 до 4 л в минуту. Они нагревают сразу весь поток воды, накопительные же греют поступающую холодную воду, которая смешивается в баке с горячей водой при её расходовании и через некоторое время температура воды в кране начинает снижаться.

Проточный водонагреватель

То есть, у обоих типов водонагревателей имеются как достоинства, так и недостатки, и выбор в пользу одного из них — только дело предпочтений потребителя.

А вот для дачного домика, при отсутствии магистрального водоснабжения, незаменим безнапорный водонагреватель, который комплектуется специальным смесителем малого диаметра для получения более сильной струи. Для создания напора он оснащён гидравлическим реле давления. Если зимой дачей не пользуются, его даже можно снять, а весной снова установить — настолько его монтаж прост.

Лучшие проточные модели

Практически все проточные модели монтируются сразу же следом за запорной арматурой. Они оснащены собственным краном или душевым шлангом с лейкой. На самом деле, установка такого устройства не является сложной процедурой, однако иногда возникают сложности с монтажом проходного крана.

Zanussi 3-logic TS (5.5 kW)

Данная модель бойлера считается одной из самых компактных. Однако, несмотря на это, она способна очень быстро выполнять нагрев воды. Благодаря небольшим размерам ее можно устанавливать даже на небольших кухнях. Устройство крепится на стену. Процедура является очень простой – установить прибор рядом с краном можно собственноручно.

Малогабаритная модель Занусси работает в трех режимах мощности. Она обладает датчиком безопасности, который необходим для защиты устройства от перегрева. Прибор обладает следующими характеристиками:

  • мощность – 5,5 кВт;
  • максимальный нагрев температуры – 50°С.

Фланец для соединения с основным трубопроводом расположен внизу корпуса устройства. В комплекте с бойлером идет кран-смеситель и душевая насадка. Вода может подаваться через оба устройства.

Timberk WHEL 3 OSC

Модель является настоящим спасителем во время летних отключений воды или в дачном доме, где нет горячего водоснабжения. Проточная система позволяет подавать воду строго необходимыми для стирки или мытья посуды порциями. Устройство устанавливается на стене и не занимает много места. Подводка воды от основного трубопровода осуществляется снизу. Модель обладает следующими характеристиками:

  • габариты – 15,5х27х10,5 см;
  • мощность – 3,5 кВт;
  • максимальная температура воды – 85°С;
  • комплектация – кран, душевая насадка, шланг для душа.

Устройство оснащено индикатором включения и предохранительным клапаном.
