Замена экрана ЖК телевизора

Замена матрицы

Как поменять матрицу на телевизоре? Чтобы успешно провести ремонт своими руками, соблюдайте инструкцию и запоминайте последовательность своих действий. Можно сфотографировать , как закреплены провода на матрице для телевизора, или снять процесс на видео.

Ремонт матрицы телевизора подразумевает покупку и установку новых деталей взамен вышедших из строя. Матрица на жидкокристаллической основе отличается тонкостью и хрупкостью. Внимательно контролируйте свои движения, чтобы не повредить дорогостоящие запчасти.

Чтобы провести замену матрицы телевизора, необходимо разобрать устройство. Крепления на винтах легко раскручиваются. Однако в случае, если целостность прибора обеспечивают скрытые защелки, следует обращаться с ними как можно аккуратнее

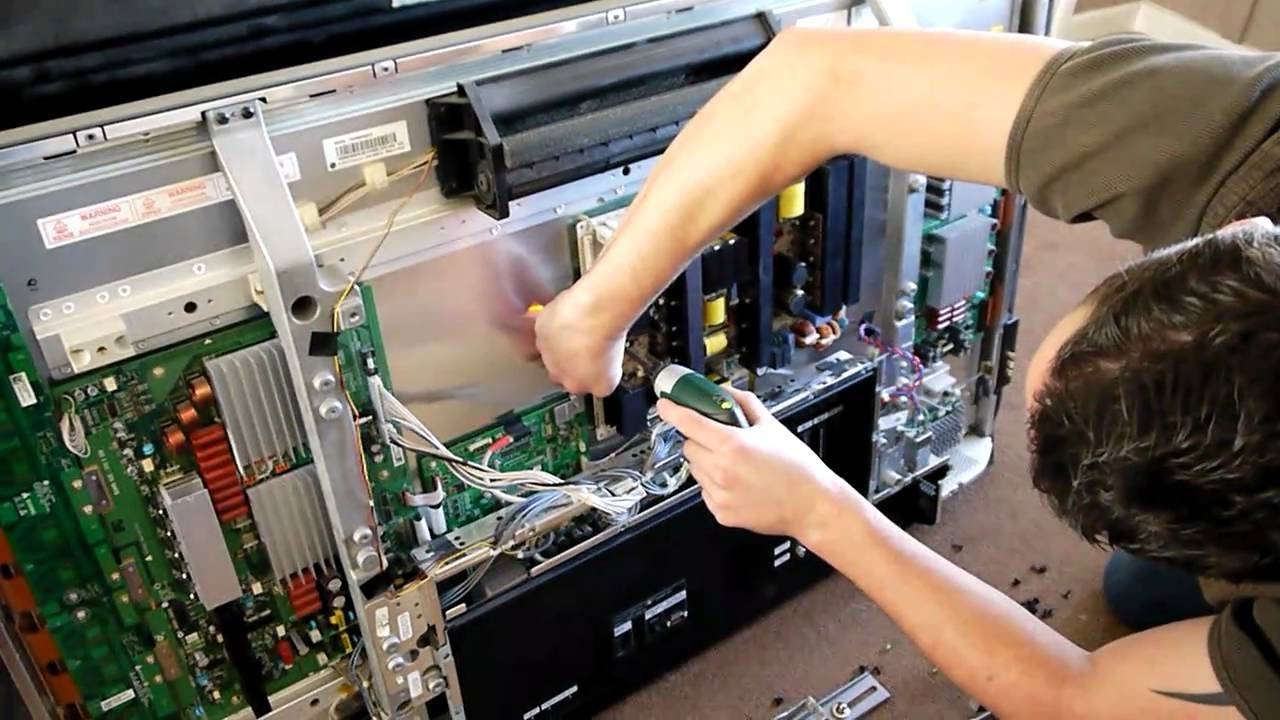

Ремонт матрицы телевизора требует осторожного подхода

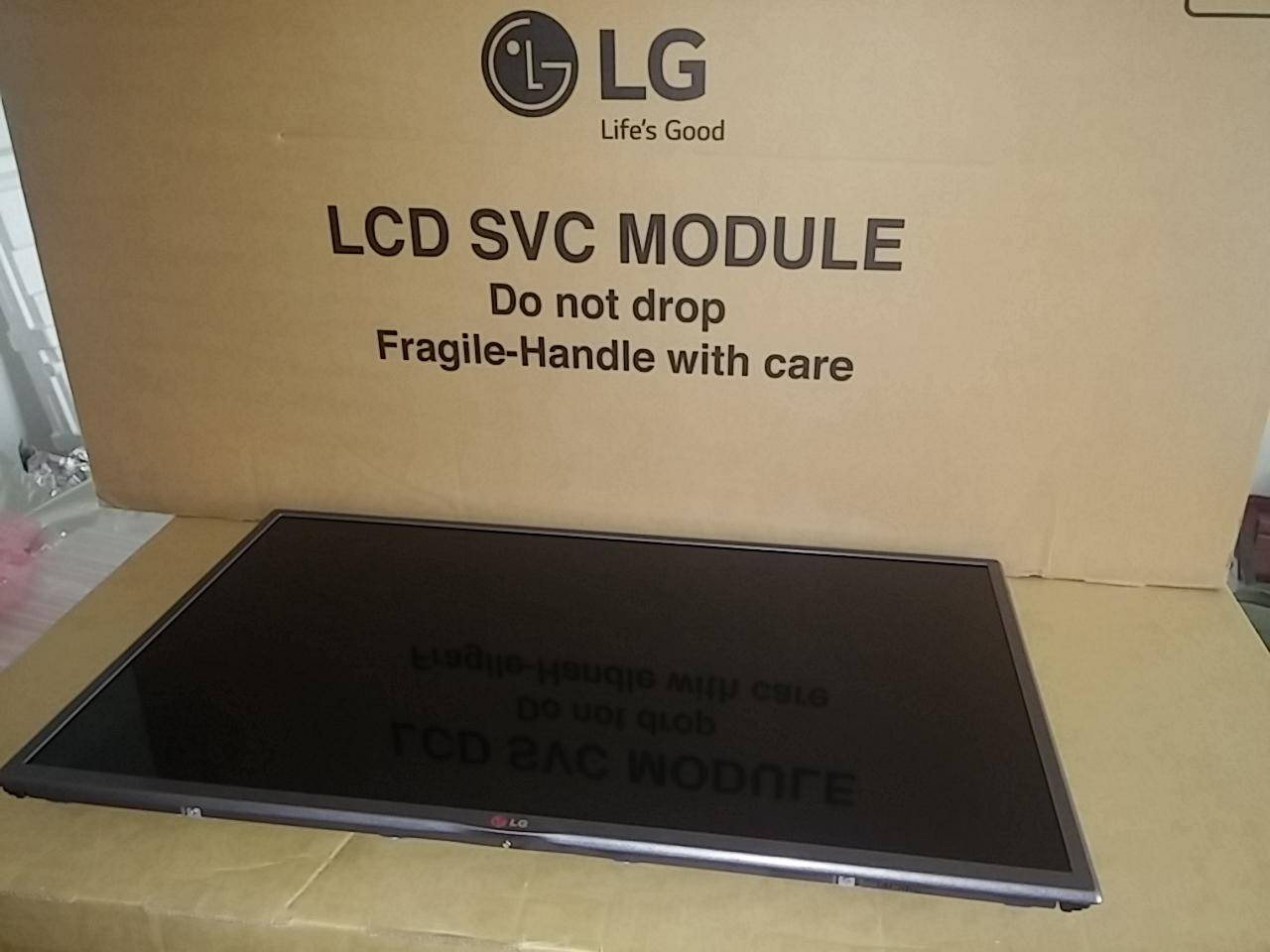

Заказываем новые детали

Если причиной неисправности стал драйвер, то его всегда можно купить в любом магазине электро и радиотехники или через интернет. Стоимость такого устройства от 400 до 1000 рублей в зависимости от производителя. Учитывая, что каждый раз разбирать и собирать телевизор небезопасно, лучше не экономить. Вариант покупки оригинального драйвера в данном случае не целесообразен, так как придется, во-первых, переплатить, а во-вторых, ждать поступления этого драйвера не меньше недели, а то и несколько недель.

Если же все дело было в светодиоде, то есть два пути решения этой проблемы. Можно заказать у производителя светодиодную планку, что позволит просто заменить планку и не морочить голову с выпаиванием диода. Стоимость оригинальной планки может быть до 5000 рублей. Можно также купить реплику через интернет, которая обойдется как минимум вдвое дешевле. Еще один куда более бюджетный способ – купить отдельный SMD светодиод. Сделать это можно либо также через интернет, либо на любом радиорынке. Стоимость одного диода может достигать 200 рублей.

Что такое ЖК -матрица

Матрица является основной деталью

ЖК

-монитора, формирующей картинку. Элемент выполняется в виде двух стеклянных пластин с тонким слоем жидких кристаллов. Каждая ячейка из массива пикселей может менять расположение при воздействии напряжения. Пиксель состоит из субпикселей — синего, красного и зеленого, которые выстраиваются в конкретном порядке и пропускают потоки света.

Матрица ЖК-телевизораИнтересно знать! Увидеть жидкие кристаллы можно невооруженным глазом. Достаточно посмотреть на дисплей с близкого расстояния — точки разных цветов визуализируются четко.

Виды

ЖК

-матриц

На российском рынке представлены телевизоры с двумя типами

ЖК

-матриц:

• TN и TN + film. Кристаллы без воздействия напряжения располагаются по горизонтали под углом. Спиралевидное расположение точек объясняет неоднородность картинки, если смотреть на экран по вертикали. ТВ с матрицами TN + film стоят недорого, отличаются скоростью отклика;

• IPS-матрица. Кристаллы монитора тонкопленочного экрана размещаются параллельно друг другу и не поворачиваются, если нет напряжения. Энергоемкость дисплея обуславливает небольшую скорость отклика — IPS долго вращает кристаллический массив.

  Сравнение экранов TN и IPS

Совет! Для просмотра фильмов со спецэффектами и быстрых видеозаписей остановитесь на матрицах TN + film.

Из чего состоит экран

Основная составляющая – матрица. В ней находится огромное количество частиц, которые наполнены ксеноном и неоном. Матрица по периметру обрамлена полупроводниками. Люминофоры начинают светиться, когда создается УФ – свечение, создаваемое электрическим током, который проходит через среду газа. Этот процесс приводит заставляет ячейку светиться нужным цветом. Все вместе десятки сотен ячеек создают изображение, которую показывает телевизор.

Вся конструкция экрана располагается в маленьком пространстве между двух плоскостей, которые выполняются из прочного стекла. Чтобы понять, разбит экран ЖК, нужно понимать, как произошла поломка.

Демонтаж матрицы с тыльной разборкой

Данный ремонт обладает похожим порядком, кроме того, что не имеется передней облицовочной телевизионной рамки, однако это имеет место быть отчасти, поскольку моделей весьма не мало, поэтому имеются определенные технологические тонкости. В дальнейшем разбор платы управления, а также основания жесткости матриц идентичен. Монтаж матрицы выполняется в обратном порядке

При осуществлении данных операций можно сделать подсказку. Если вы впервые решили заменить матрицу своими руками, то рекомендуется фиксировать действия с помощью фотоаппарата. На этом, в принципе, все. Помните и соблюдайте технику безопасности, а также аккуратно выполняйте каждый шаг при ремонте или замене матриц плазменного или жидкокристаллического телевизора.

Как выбрать новый экран

При необходимости заменить экран ЖК-телевизора новый компонент подбирают с учетом нескольких критериев

В частности, важно учесть:

• Габариты экрана. Перед заменой матрицы измеряют длину и ширину заменяемой детали. В противном случае установка будет невозможной.
• Качество передаваемого изображения. Производители предлагают большое количество матриц, которые отличаются количеством люминофоров. В зависимости от максимального разрешения экрана увеличивается качество картинки.
• Стоимость. Как правило, новые экраны для телевизоров реализуются по завышенным ценам, поэтому починка не всегда целесообразна.

Признаки поломки матрицы на телевизоре

Жидкокристаллические матрицы очень хрупкие, поэтому приходят в неисправность при механическом воздействии, доступе влаги, наличии царапин или неправильном уходе. О поломках элемента сообщат:

• вертикальные или горизонтальные полосы на экране;
• крупные пятна на мониторе;
• пятнышки в виде снега или цветных точек;
• полная или частичная утрата изображения.

Обнаружив хоть одну поломку, немедленно выполните ремонт ЖК матрицы вашего телевизора. Перед началом работ стоит подробно ознакомиться с основными дефектами.

Физическое повреждение

Выход из строя жидкокристаллической панели происходит в результате ударов по монитору, падения. Современные матрицы ломаются даже при попадании на них мягких предметов. Неполадку можно идентифицировать по трещинам, как на разбитом стекле, маленьким сколам. Помимо ударов поломку провоцируют перегибы.

Искажение изображения

Восстановление поломанной матрицы современного или устаревшего ЖК-телевизора требуется, когда:

• появляются широкие разноцветные полосы по причине коррозии и окислений.;
• столбы на картинке;
• кадр замирает или тормозит;
• вместо картинки появляются тонкие разноцветные вертикальные полоски;

• изображение пропадает полностью либо частично.

Помимо самого элемента чаще всего неисправен шлейф, ослабевают его контакты с матрицей. Аналогичная проблема наблюдается при сбоях чипов управления.

Появление пятен на картинке

На изображении могут появляться несколько типов пятен:

• светлые прямоугольные, овальные области на экране бывают неподвижными или меняют свое расположение. Они возникают при поломках стекла или деструкции поляризационных слоев;
• черные фрагменты говорят о битых пикселях;

• большие темные зоны свидетельствуют о доступе влаги на матрицу или нарушении условий транспортировки устройства.

Важно! Телевизор с битыми пикселями ремонту не подлежит

Неквалифицированное вмешательство

Самостоятельная починка устройства без знаний и навыков приводит к сбоям дисплея и других деталей. Результат неквалифицированного вмешательства — разрывы матричных шлейфов, образование трещин по углам монитора, сколы.

Совет! Ремонт своими руками нужно выполнять очень аккуратно, уделяя внимание последовательности сборки и разборки

Ремонт шлейфа

В настоящее время традиционные громадные телевизоры практически вышли из обихода. Вместо них на рынке появились передовые LED и плазменные модели, которые характеризуются непревзойденным качеством картинки и звука, а также множеством уникальных функций.

Практически в каждом доме, офисе или супермаркете имеется такой телевизор, но его поломки зачастую носят специфический характер и нуждаются в особом ремонте. Ведущие мировые бренды, включая LG, Sony, Philips, Toshiba и другие, предоставляют своим клиентам услуги по бесплатному гарантийному обслуживанию, но порой приходится действовать самостоятельно.

К ремонтным работам приступают в следующих случаях:

1. При повреждении микросхемы.
2. При перетирании шлейфа.
3. При существенных сбоях в отображении картинки.

Если по всему экрану разбросаны мелкие трещины или он разбит полностью, восстановить его не удастся. Единственный выход из ситуации — замена матрицы в сервисном центре или самостоятельно. А если проблема кроется в повреждении шлейфа, то есть шанс решить ее без профессиональной помощи и без покупки новых деталей.

Для ремонта шлейфа необходимо следовать за таким руководством:

1. Выполнить демонтаж корпуса телевизора.
2. Определить расположение шлейфа, который нуждается в ремонте.
3. Медленно изъять шлейф, соблюдая ровность.
4. Зачистить деформированные контакты и обезжирить их.
5. Припаять контакт.
6. Установить шлейф на прежнее место.
7. Собрать телевизор обратно.

Самостоятельная замена треснувшего дисплея

Если вы решили устранить проблему самостоятельно, воспользуйтесь общими рекомендациями. Предварительно прочтите инструкцию по установке устройства. Итак, как провести замену:

• отключите телевизор от питания, снимите все кабеля с внешней стороны;
• поместите устройство на мягкую и ровную поверхность;
• открутите винты;
• демонтируйте рамку на поврежденном экране;
• устраните кабели и провода изнутри, снимите экран;
• монтируйте новую панель и выполните подключение кабелей и проводов. Включите питание.

Как видите, сделать все своими руками несложно. Главное, чтобы смена экрана не обошлась вам дороже покупки новой плазмы.

Замена матрицы

Замена матрицы на телевизоре Sony от процедуры замены экрана (матрицы) в телевизоре LG отличается незначительно. Главным образом, отличие кроется в конструкции телевизора, что сказывается на порядке его разборки. Крепления могут быть реализованы стандартным способом – на винтах, или менее удобным – на защелках, которые сложнее обнаружить и легко сломать. Разборка агрегата может быть доступна с фронтальной или с тыльной стороны.

Доступ с фронтальной стороны

При фронтальном доступе к разборке аппарата следует приступать с отжатия защелок, которые держат облицовку панели.

После того, как защелки отсоединены, вы увидите матрицу ЖК телевизора, прикрученную к корпусу телика с помощью винтов, которые необходимо выкрутить

Следует обратить внимание на то, что некоторые винты могут быть дублированы защелкой. После этого выкрутите весь крепеж на задней стенке аппарата, закрывающей всю электронную начинку устройства

Доступ с тыльной стороны

Для замены матрицы в телевизоре LG, Самсунг или любом другом, в том числе и на плазменном, потребуется выкрутить весь крепеж, удерживающий заднюю панель агрегата, и снять подставку, если это настольная модель аппарата. Поскольку в разных местах на задней крышке могут быть вкручены винты разной длины, нужно запомнить их месторасположение.

Бывают конструкции телеприемников, в которых на задней стенке предусмотрен специальный люк (например, на телевизоре LG) для сервисного обслуживания в период гарантийного срока. Снимая крышку, требуется быть осторожным, чтобы не повредить идущие к нему шлейфы. Также отключите все модули, которые могут находиться на крышке, от платы. Замена экрана проводится подобным образом и у плазменного телевизора.

Далее, выполните следующие шаги.

Когда крышка будет снята, вы увидите перед собой металлический корпус матрицы ЖК телевизора, на котором закреплены все электронные платы аппарата и шлейфы, подсоединенные к ним

От вас потребуется аккуратность в отсоединении шлейфов (их нельзя расшатывать в разные стороны, а нужно тянуть, осторожно, по прямой). Отсоедините их от всех плат и модулей агрегата. Чтобы не запутаться, как их подключать обратно, можно перед демонтажем матрицы телевизора LG, сфотографировать их расположение

Чтобы не запутаться, как их подключать обратно, можно перед демонтажем матрицы телевизора LG, сфотографировать их расположение.

Также отключите все шлейфы по периметру аппарата

В некоторых моделях они могут быть спрятаны под обрамляющей ЖК панель рамкой Внимание: попадаются шлейфы, которые можно вытянуть, лишь приподняв прижимающую их планку

Далее, нужно взять новую распакованную матрицу, и положить ее рядом (подстелив что-то мягкое) с неисправной. Это делается для более удобного переноса деталей. Следующим шагом будет поочередный перенос всех плат и модулей с одного корпуса на другой Как только плата перенесена, сразу подключайте все шлейфы к ней, идущие от экрана. Когда все модули будут подсоединены, можно установить крышку и обрамляющую рамку (если она есть) на место, закрыть заднюю панель, чем и закончить сборку ЖК телеприемника, после чего проверить работоспособность аппарата.

Чтобы телик начал правильно работать, потребуется провести согласование новой матрицы со всеми модулями. Для этого нужно включить аппарат, войти в сервисное меню, и произвести настройку. Как это делается, указано в инструкции к агрегату.

Что делать, если необходимо поменять матрицу?

Кроме уже обозначенных проблем с высокой стоимостью матрицы, еще можно столкнуться с проблемой транспортировки поврежденного телевизора до сервисного центра, так как заменить матрицу в домашних условиях способны только профессионалы, обладающие целым набором сопутствующих инструментов и навыков. Если обладатель устройства не имеет достаточно вместительного личного транспорта для перевозки крупногабаритных грузов (а везти будет необходимо строго в вертикальном положении, избегая любых углов наклона, чтобы не вызывать никаких перегрузок), то потребуются затраты на вызов перевозчиков. Ещё может быть так – происходит вызов мастера на дом с оплатой и диагностики и транспортировки телевизора. А ведь необходимо будет ещё и оплатить работу по замене матрицы. Резюмируя – процесс достаточно ощутимо может ударить по бюджету. Рентабельность данных мероприятий необходимо просчитать наперед.

Можно ли отремонтировать

Телевизоры с ЖК-экраном получили большое распространение и установлены во множестве квартир. Популярность устройств обусловлена высококачественным изображением, которое подходит для просмотра современного контента. Задаваясь вопросом о том, можно ли отремонтировать ЖК-дисплей, нужно провести диагностику и разобраться в нюансах работы телевизора.

Главным компонентом экрана является матрица, содержащая большое количество частиц, наполненных смесью ксенона и неона. Вдоль периметра матрицы размещены полупроводники. Во время работы устройства через газовую среду проходит электричество и образует ультрафиолет, подсвечивающий люминофоры. За счет данного процесса отдельные ячейки подсвечиваются разными цветами.

При диагностике экрана телевизора нужно определить тип поломки. Наиболее распространенными поломками являются следующие:

• образование сильных дефектов, спровоцированное внешним механическим воздействием;
• нарушение передаваемого изображения из-за попадания жидкости;
• возникновение царапин и микротрещин на поверхности дисплея.

Если экран сильно поврежден и нарушена целостность матрицы, газовая смесь начнет выходить, и отремонтировать устройство будет невозможно. Единственным выходом в данной ситуации является приобретение и замена матрицы. Поскольку стоимость новой матрицы высокая и сопоставима с расценками на телевизоры, стоит сразу рассмотреть вариант покупки нового устройства.

Маленькие царапины, которые не влияют на состояние матрицы, возможно устранить самостоятельно. Для этого поверхность протирают слабоконцентрированным раствором этилового спирта либо специальным средством, предназначенным для жидкокристаллических мониторов.

Чем лучше заклеить трещину в акриловом поддоне душевой кабины своими руками

Как правильно заменить

Процедура замены матрицы зависит от конкретной модели телевизора. Отличия в порядке разборки и установки нового элемента связаны с неодинаковой конструкцией устройств. В качестве крепежных элементов используются винты либо защелки. Разборка телевизора проводится с фронтальной или тыльной стороны.

При фронтальном доступе отжимают защелки, удерживающие облицовку телевизионной панели. После отсоединения защелок открывается доступ к матрице, прикрученной винтами к корпусу. Для демонтажа снимают крепежи на задней стенке, после чего устанавливают новый компонент и выполняют сборку в обратном порядке.

Поскольку на корпусе используются винты разной длины, стоит запомнить их расположение. Разобрав корпус, остается снять матрицы и поставить новый экран.

Сама процедура установки матрицы не составляет особой сложности, но при этом важно соблюдать последовательность действий. В частности, нужно выполнить следующие шаги:

• После разборки корпуса видна матрица, на которой зафиксированы электронные платы и шлейфы. Компоненты отключают, предварительно сфотографировав их месторасположение.
• Отсоединяют шлейфы вдоль периметра телевизора. В некоторых разновидностях устройств шлейфы скрыты под рамкой.
• Сняв матрицу, ее кладут рядом с исправной и поочередно переносят модули и электронные платы. Сразу после переноса платы к ней подключают соответствующий шлейф.
• Когда набор модулей подключен, корпус собирают и проверяют работоспособность дисплея.

Чтобы устройство правильно работало, может возникнуть потребность согласовать новую матрицу с модулями. Для этого нужно включить телевизор, зайти в настройки и запустить соответствующую функцию. Подробный процесс описан в прилагаемой к технике инструкции и может незначительно отличаться.

Ремонт подсветки

Частая проблема, из-за которой телевизор LG может ничего не показывать — неисправность подсветки LED. Многие пугаются, когда узнаю от случившемся, думая, что придётся поменять ЖК экран телевизора целиком. Но, это совсем не так. Подсветка — вполне ремонт пригодная деталь.

Главный признак того, что всё дело именно в подсветке: больше ничего не показывающий дисплей, при том, что звук есть и никаких внешних повреждений не было. Каналы зачастую тоже продолжают переключаться без проблем.

Окончательно удостовериться в том, что виной всему сломанная подсветка можно, предварительно затемнив помещение с помощью штор и выключенного света. Как только в комнате станет темно, необходимо посветить любым фонариком на включённый экран с расстояния мера-двух. Изображение на нём станет видно, хотя оно будет крайне затемнённым.

Основная причина проблем с подсветкой в телевизорах LG — последовательное подключение всех диодов. Это приводит к тому, что даже при перегорании одного из них — работать перестаёт вся цепь. Для того, чтобы не работала ни одна лампочка отвечают защитные микросхемы, отключающие при малейших проблемах диодную ленту целиком.

Ремонт подсветки телевизора LG осуществляют одним из трёх способов:

• в официальном сервисном центре;
• в частной мастерской;
• самостоятельно.

Первый вариант больше всего подходит, если на момент поломки не успела истечь гарантия. Но стоит учитывать, что в официальных сервисах светодиодную подсветку не чинят отдельно от матрицы, поэтому починить без гарантии лишь первую не удастся — придётся заплатить не 12 тысяч рублей за всю матрицу. Гарантия выдаётся на сам ТВ на год, а на новые детали — до трёх месяцев. Замена подсветки телевизора LG у частного мастера возможна как дома у владельца, так и в мастерской. Стоимость такой процедуры составит от пяти сотен до пяти тысяч рублей в зависимости от количества поломавшихся диодов, их типа, размера экрана и марки самого устройства.

Но многие владельцы подобной бытовой техники предпочитают делать ремонт ЖК телевизора Элджи своими руками, поскольку это не так сложно, как кажется на первый взгляд. Набор необходимых инструментов довольно прост и их можно найти практически в любом доме:

• тестер определения работоспособности диодов;
• отвёртки необходимых размеров;
• шуруповёрт;
• бытовой фен.

Для того чтобы узнать, какая нужна марка светодиодных лент, необходимо обратиться к технической документации устройства. В ней указывают не только данные об оригинальных диодных лампах, но и типы, которыми те заменяются при необходимости.

Не забываем подготовить весь инструмент

Ремонт проводят в таком порядке:

1. Первым делом переворачивают телевизор и откручивают крепления задней панели, для того, чтобы её отсоединить. Делают это как можно аккуратнее.
2. На втором этапе отсоединяют шлейфы от плат микросхем.
3. На третьем отстёгивают удерживающие матрицу защёлки и откручивают винты.
4. Далее, снимают верхнюю часть экрана, что позволяет увидеть светодиоды.
5. Тестером проверяют полоски с ними и таким образом определяют ту, что вышла из строя.
6. На шестом этапе, включают фен на максимальную мощность и направляют его на место крепления ленты.
7. Как только клеящий состав расплавится, полоска легко отсоединится.
8. Поломанную деталь меняют на новую, продолжая удерживать температуру клеящего состава феном.
9. На девятом этапе совершают тестовое подключение к электросети. В том случае, если не обнаруживается никаких новых проблем с работой телевизора, приступают к обратной сборке, начиная с матрицы и заканчивая задней панелью.

Плазменный экран — что это?

Для начала разберемся, что такое плазменный экран и как он проектирует изображение? Матрица является основой подобного телевизора и содержит огромное количество ячеек, внутри которых находится смесь ксенона и неона. Покрыты данные ячейки люминофорами. Также, по периметру расположены специальные проводники, которые способствуют образованию ультрафиолетового свечения во время прохождения через газовую среду. Именно это приводит к загоранию и свечению ячеек заданным цветом. В результате мы может наблюдать целостное изображение.

Такой сложный механизм находится между двумя, зачастую стеклянными, плоскостями. Но если раньше толщина составляла 3 мм, то на сегодняшний день, с целью облегчить и немного уменьшить технику, производители сделали более тонкие плоскости, а именно 2 мм.

Современная матрица для телевизора LG: незначительные отличия

Перед тем, как произвести замену экрана в телевизорах известных производителей Samsung, Philips и LG, для начала выясним, что же такое матрица. Это стеклянная поверхность, которая состоит из большого количества пикселей. Они в свою очередь могут изменять цвет и яркость изображения, в зависимости от воздействия различных сигналов из внешней среды.

На сегодня, телевизоры LG пользуются огромной популярностью и являются наиболее продаваемой моделью. Однако не правильное обращение с телевизором приводят к его поломке.

На сегодняшний день телевизоры LG пользуются большой популярностью

Основные неисправности:

• Треснул экран;
• Вышла из строя микросхема;
• Проблема со шлейфом;
• Пиксели утратили свою функциональность;
• Не горят светодиоды LED подсветки.

Некоторые неисправности можно устранить самостоятельно, а вот более сложные поломки (разбитый экран) требуют помощи специалиста. Ремонт LG телевизоров практически ничем не отличается от других приборов. Имеются незначительные отличия, которые можно обнаружить только в конструкции самой модели.

Трещины на дисплее

Можно ли заменить дисплей, если на нем появились трещины. Дело в том, что трещины нарушают саму целостность матрицы, происходит утечка смеси газов из емкости под стеклом. Ремонту подобная проблема не подлежит, придется только покупать и ставить новую матрицу.

Новую панель плазмы проще приобрести в том случае, если это компонент домашнего кинотеатра, и в них отсутствуют устройства вывода звука. Здесь нужно просто заменить сломанную панель на новую. Если разбит большой многофункциональный плазменный ТВ – стоит подумать о ремонте. Прежде чем подбирать себе новую модель, проконсультируйтесь с продавцами о качестве и месте сборки устройства – от этого зависит эксплуатация.

Когда стоит обращаться к специалистам

В ряде случаев не представляется возможным самостоятельно выполнить ремонт либо замену компонентов телевизора. Оптимальным решением проблемы при таких ситуациях является обращение за профессиональной помощью в официальные сервисные центры и частные мастерские. Воспользоваться услугами специалистов рекомендуется, если:

• экран сильно поврежден и задеты внутренние компоненты устройства;
• отсутствует практический опыт ремонта и уверенность в правильном выполнении ремонта;
• для замены требуются редкие детали, которые не удается найти в магазинах электроники самостоятельно;
• была проведена попытка ремонта, но восстановить работоспособность дисплея не получилось.

Основным плюсом является высокая вероятность успешного ремонта и предварительное выполнение комплексной диагностики на специализированном оборудовании. Еще одно достоинство профессионального ремонта заключается в быстром подборе нужных компонентов и оперативном ремонте с гарантией качества.

Видео разбитого телевизора: Разбитый экран телевизора Samsung UE40J6200AW

P.S. Просим вас извинить за несколько юмористический характер статьи.

Статья подготовлена инженером с 20 летним стажем ремонта радиоэлектронной аппаратуры Ждановичем В.А
