Перегорает предохранитель в микроволновке: возможные причины и инструкция по замене предохранителя
Бытовая техника делает нашу жизнь проще. Мы настолько привыкли к повседневному использованию современной техники, что давно уже забыли про такое дело как разогрев пищи на сковородке. Но случается такое, что в любимой микроволновке сгорает предохранитель и она выходит из строя. Как вернуть её к работе своими руками, не обращаясь в сервис по ремонту? Почему происходит данная поломка? Именно в этом мы сейчас и попытаемся разобраться.
Как работает микроволновка?
Процесс работы СВЧ-печей прост и давно известен всем. Пища в микроволновке нагревается благодаря влиянию микроволн внутри камеры, которые образуются при включении необходимого режима. Из чего состоит микроволновая печь?
Микроволновая СВЧ-печь
Микроволновка состоит из таких элементов как:
- Лампа.
- Вентиляция.
- Магнетрон.
- Антенна.
- Волновод.
- Конденсатор.
- Предохранитель.
- Трансформер.
- Панель управления.
- Поддон.
- Привод.
- Роликовый сепаратор.
Создаваемые СВЧ-поля преобразовываются в тепло, которое и производит нагрев пищи.
В небольшой камере продукты нагреваются очень быстро. Именно из-за этого свойства микроволновые печи набрали огромный спрос и вошли в нашу повседневную жизнь, облегчая её. Эта вещь определённо стала одной из основных надобностей для хороших хозяек благодаря своему удобству и быстродействию.
О работе предохранителя
Одной из самых распространённых причин выхода микроволновки из строя является сгоревший предохранитель. При диагностике сперва необходимо выполнить проверку именно этой детали. Что представляет собой этот элемент?
Предохранитель – элемент электрической цепи, который выполняет защитную функцию. Существует несколько видов предохранителей
СВЧ-печи оснащаются плавкими предохранителями, поэтому именно их мы и возьмём во внимание
Рабочий плавкий предохранитель
Элемент представляет собой металлическую нить в стеклянном корпусе с двумя металлическими контактами на концах. При подаче повышенного напряжения в цепь нить из метала плавится, что приводит к аварийному отключению всей системы. При нормальном напряжении нить выдерживает и используется в качестве проводника электрического тока. Все элементы электрической цепи в микроволновке расположены в последовательной схеме подключения.
Таким образом, из строя выходит только он. Все последующие детали цепи остаются рабочими. Для того чтобы печка вновь заработала, необходимо заменить перегоревший предохранитель. Если же после замены микроволновка не функционирует, то необходимо искать перегоревший элемент.
Причины выхода элемента из строя
Существует две самых распространённых причины перегорания плавкого предохранителя:
- Скачок напряжения сети. При подаче на микроволновку напряжения, превышающего норму, предохранитель выходит из строя и отключает всю систему.
- Выключатели, закрывающие дверцу. Главной их целью является закрытие камеры во избежание выхода микроволн за её пределы. При отключении микроволновки они срабатывают и открывают дверцу. В данном виде бытовой техники зачастую используются три подобных приспособления. В случае, если пружины данных деталей стали непригодными или на них собрался слой жира, работа функции проходит с задержкой, и это служит причиной поломки.
Как поменять предохранитель?
В микроволновых печах, имеющих простую комплектацию, зачастую встречается три предохранителя. Произвести замену не составит труда. Поскольку корпус прозрачный, определить выход из строя легко.
Пример непригодного предохранителя
Перед началом процедуры обязательно необходимо обезопасить себя от поражения током и выключить прибор из сети. Далее снимаем заднюю крышку. Крышка хорошо закреплена для того чтобы создать изоляцию и не выпускать волны наружу.
Плата управления аппаратом. Жёлтым отмечен трансформатор, красным отмечен конденсатор
После открытия корпуса вы сразу их обнаружите в таких местах:
- На плате управления аппаратом.
- Возле блока питания.
- Между конденсатором (элемент напоминающий бочонок) и трансформатором (элемент с медной обмоткой).
Микроволновая печь без задней крышки
Для замены рекомендуется подбирать аналог. Другой вид может не подойти и выйти из строя сразу же. Перед тем как проверить работу, необходимо обязательно закрыть корпус обратно. Не включайте прибор без крышки. Излучение прибора опасно для здоровья и другой техники и не должно выходить за пределы корпуса.
Коротко о конструкции
Эти детали защищают любую электрическую цепь, а высоковольтный предохранитель, например, для СВЧ — выполняет аналогичные функции для всех деталей этого сложного бытового прибора. Существует много разновидностей этих маленьких, но очень важных деталей, которые отличаются по принципу срабатывания, одна из них — это плавкая вставка.
Конструкция предохранителя предельно проста: металлическая нить, стеклянная колба и специальные колпачки на торцах, чтобы было удобно устанавливать в специальные разъемы. Когда величина тока превышает допустимую, нить нагревается до номинала плавления и перегорает, разрывая электрическую цепь и обесточивая изделие.
Замена сгоревшего предохранителя
В конструкции микроволновой печи может быть несколько предохранителей, что зависит от модели. Чаще всего производители устанавливают 3 предохраняющих элемента. Определить сгоревший предохранитель очень легко благодаря прозрачному корпусу. Внутри будет видно потемнение и нарушение контакта.
Разбирать микроволновку можно только после отключения от электросети. Далее нужно снять заднюю крышку. Необходимые элементы находятся как минимум в следующих узлах:
- плата управления;
- блок питания;
- между конденсатором (выполнен в форме бочонка) и трансформатором (имеет обмотку из тонкой медной проволоки).
В некоторых моделях может быть больше предохранителей. Они определяются по характерному внешнему виду.
Вместо неисправного можно устанавливать только предохранитель с аналогичными характеристиками. Аналогичная деталь с меньшим номиналом может сработать даже при нормальном состоянии тока в сети. Деталь с более высоким номиналом наоборот может не сработать при критическом скачке напряжения.
После установки новой детали для проверки работы устройства нужно собрать корпус. Запрещено включать микроволновую печь в разобранном состоянии, это влечет риски для здоровья.
Перегорание нового предохранителя сразу после замены может быть обусловлено такими причинами:
- нестабильное напряжение в электросети. В случае постоянных сбоев будет целесообразной установка стабилизатора напряжения;
- выход из строя другой детали. В большинстве случаев в негодность приходит высоковольтный диод, трансформатор или магнетрон.
Во втором случае не стоит пытаться самостоятельно ремонтировать аппарат при отсутствии соответствующих навыков и знаний. Для ремонта таких поломок следует обращаться к профессиональным мастерам.
Бытовая техника Микроволновая печь
Распределение поля СВЧ внутри микроволновой печи
Внимание уделяется распределению поля внутри рабочей камеры СВЧ печи вот почему! Условия распространения электромагнитного излучения изменчивы. Если в пределах волновода структура поля постоянна, в рабочей камере сильно зависит от количества и типа пищи
Изначально отсек изготавливается в резонанс частоте 2,45 ГГц; только внутрь попадает еда, уплывает параметр, появляются и различные паразитные эффекты. Не все плохие (негативные), но в сумбуре появляются места, участки отсека, плохо прогреваемые, либо прогреваемые, наоборот, чересчур. Дешевые микроволновые печи снабжают столами вращающимися. Изменчивой панорамой обеспечивается видимость равномерности прогрева.
В дорогих микроволновых печах поднос неподвижен, конструкцией камеры созданы условия постоянства и равномерности картины поля. У читателей уже возник вопросительный знак в голове размером с дом! Если лампочка светит, за шкафом темно, под люстрой светло. Не сложно осознать череду света с тенью. Лампочка Ильича излучает не фиксированную частоту – полосу! В результате картина интерференции ускользает от глаз. Складываться и вычитаться лучше могут когерентные волны. Одинаковые по частоте. Пусть физики избегают хулить обзор за слишком вольное истолкование понятия когерентности, пропущенный аспект фазы электромагнитного колебания.
В первом случае наблюдаем удвоенную мощность, втором – нуль! Заметь человеческий глаз частоту 2,45 ГГц, рабочая камера микроволновой печи представилась бы индивиду испещренной пятнышками, полосами света и тени
Важно не допустить случая нахождения пищи в нулевом поле
После ремонта, если велись работы с магнетроном и волноводом, картина окажется непредсказуемой. Зная российских умельцев, уверены: в стране отыщется дюжина микроволновых печей, где стоит магнетрон радиолокационной станции. Действительно, какая разница, на взлетной полосе СВЧ и в кухне СВЧ. На этот случай рекомендуется проверить параметры способами, указанными далее, оценить защищенность людей, эксплуатирующих прибор. Специальной аппаратуры дома не имеется наверняка, посему предлагается просто подставить стаканы воды с этой стороны дверцы и выждать: греется ли. Теперь методика измерений согласно ГОСТ Р МЭК 60705-2011.
Микроволновка не запускается: основные причины
Если МВП перестала включаться, первое, что должен проверить пользователь — надежно ли выполнено подключение техники к розетке. Неисправная розетка и может быть тем самым «гвоздем в колесе», из-за которого СВЧ отключилась и больше не включается. Самый простой способ проверки исправности — включить в нее другой исправный прибор. Не работает? Теперь найдите исправную розетку и включите МВП в нее. Работает? Значит, 100 % виновата розетка.
Предохранители
Если проблема исключена, стоит проверить сетевой шнур и предохранители — таковых в микроволновке сразу два: высоковольтный и температурный датчики.
Перегоревший элемент нуждается в срочной замене, но стоит учесть, что раз СВЧ сломалась по причине перегорания предохранителя, дело не только в нем — есть проблема, из-за которой произошла перегрузка. Ваша задача — визуально осмотреть внутренние детали печки на момент потемнений, подгоревших мест, потеков, вздутий, запаха гари и т. д. Ремонт (своими руками или при помощи мастера) выполняется в зависимости от типа обнаруженной неполадки.
Трансформатор
Наиболее уязвимые части трансформатора — обмотка и температурный предохранитель. Поиск поломки сводится к разбору печки, поэтому ремонтировать самому не стоит — лучше обратиться в сервисный центр и не срывать пломбу, чтобы не лишиться действующей гарантии (если ее срок еще не истек).
Блок управления
Проверка показала, что все перечисленные элементы исправны? Не исключено, что за неполадкой стоит сбой платы управления. Что делать? Прежде всего, нужно снять плату и осмотреть ее визуально. На плате расположен плавкий предохранитель, который нередко перегорает. Также осмотрите дорожки — при обнаружении вздутых конденсаторов, поврежденных диодов и стабилитронов ищите проблему.
Прогорание слюдяной пластины
Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.
Слюдяная пластина стоит недорого и приобрести ее можно в специализированных электромагазинах. Если вы нашли слюдяную пластину других размеров, то из нее можно изготовить пластину нужных размеров своими руками.
Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно. Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:
Процесс замены деталей вы можете детально изучить из нашего видео. Специалисты подробно рассказывают методику поиска неисправности, как и в какой последовательности необходимо менять детали. Причем эти рекомендации подойдут как к микроволновой печи Самсунг, так и к СВЧ печам других фирм. Ведь конструкция и принцип работы у них практически не отличаются.
Если же вам не удалось устранить неисправность даже с помощью нашего видео, и печь по прежнему не греет, вы можете отремонтировать микроволновую печь у специалистов или же вовсе приобрести новую. Здесь все зависит уровня поломки и количества средств, которых вы готовы потратить.
Микроволновка стала незаменимым помощником на кухне и в офисах. Она позволяет сэкономить время при разогреве готовых блюд и разморозке полуфабрикатов. Мы настолько привыкли к существованию СВЧ-печи, что начинаем моментально паниковать в случае, если в ее работе возникают какие-либо сложности. Попробуем разобраться с тем, какие неисправности могут возникать в работающей микроволновке, и какие способы устранения этой проблемы существуют.
Перегорание предохранителя
Это самая распространенная причина поломки. В микроволновке стоит два предохранителя. Первый F1, так называемый сетевой предохранитель стоит на вводе сетевого напряжения 220 вольт в СВЧ печь. Вот он и может перегореть. В этом случае печь перестает включаться и никак не реагирует при нажатии на любые кнопки. Для начала необходимо СВЧ печь продиагностировать: снять крепежные винты с задней стороны и открыть защитную панель. Не забудьте, перед началом ремонтных работ, выдернуть вилку из розетки. Затем необходимо принудительно разрядить конденсатор фильтра. Для этого его выводы замыкаются (т.е. соединяются между собой) при помощи изолированного провода. Обязательно провод надо держать строго за изоляцию. После этого проверьте наличие напряжения на плате сетевого фильтра и проверьте исправность питающих проводов микроволновки. Если в этой части неисправностей нет, следует провести осмотр диода в выпрямительной цепи блока питания. Чаще всего именно он является причиной перегорания предохранителя при данном типе поломки. Предохранитель в микроволновке следует проверить на обрыв визуально или с помощью омметра, в случае необходимости заменить его на исправный и проанализировать причины перегорания, во избежание повторения аналогичной ситуации, обратив внимания на различные потемнения радиоэлементов, которые свидетельствуют о неисправности в блоках микроволновки. Второй предохранитель F2 стоит после высоковольтного трансформатора (transformer) в цепи магнетрона и называется высоковольтным. Он «спрятан» в пластиковый корпус в виде трубки и расположен рядом с трансформатором. Данный предохранитель выходит из строя из за выхода из строя высоковольтного диода или конденсатора. Лучше заменять предохранитель на новый заводского изготовления т.к. он откалиброван под нужный ток срабатывания. Ну и надо обязательно заменить деталь, приведшую к сгоранию предохранителя. Ниже смотрите видео о том как в крайнем случае можно самому отремонтировать высоковольтный предохранитель СВЧ печи:
Причины проблем с включением микроволновки
Проблемы с включение микроволновой печи возникают из-за естественного износа. В приборе, проработавшем от 10 до 15 лет, детали начинают выходить из строя.
Часто в поломках виноваты сами пользователи, которые не соблюдают правила эксплуатации бытовой техники. Они указаны в технической документации. При их выполнении устройство прослужит долгие годы без ремонта и поломок.
Основные правила эксплуатации:
нельзя помещать в камеру металлическую посуду и емкости с позолотой;
необходимо разогревать только разрешенные продукты;
нельзя включать устройство с пустой камерой;
следует правильно подбирать режим для приготовления;
важно избегать механических повреждений;
необходимо правильно очищать и обрабатывать технику.
На включение устройства влияет перегрузка линии. Когда в одну розетку подключают сразу несколько приборов, микроволновая печь может не начать работать из-за низкого напряжения. Чтобы исправить ситуацию, нужно отключить другие устройства.
Когда в сети постоянно случаются перепады напряжения, реле может не справиться. Перепады после скачка приводят к тому, что бытовая техника не включается. От следующего скачка могут сгореть детали устройства.
Правила безопасности
Напряжение некоторых узлов микроволновой печи при работе может достигать 4 000 вольт. И даже если отключить прибор от сети, некоторые детали еще долгое время сохраняют в себе остатки напряжения (например, конденсатор и высоковольтный трансформатор). Поэтому, чтобы избежать травматизма, нужно помнить о двух главных правилах.
- Необходимо использовать проверенный и исправный инструмент с хорошей токоизоляцией. Все работы проводить только с его помощью и ни в коем случае не касаться никаких деталей голыми руками.
- Даже если в микроволновке стоит резистор для разрядки конденсатора, нужно не лениться и продублировать разряд. Для этого можно воспользоваться лампочкой.
Категорически запрещается использовать самодельные «жучки» вместо стандартных заводских изделий. Цена обычного предохранителя настолько мала, что вместо экономии можно получить ощутимый убыток. Это может случиться, когда самопальное устройство спровоцирует возникновение пожароопасной ситуации. В итоге придется покупать не только новую технику, но и потратиться на ремонт в помещении.
Соблюдение вышеописанных правил безопасности в некоторых случаях может спасти не только здоровье, но и жизнь. Однако если придерживаться всех требований и рекомендаций специалистов, то замена предохранителя окажется несложной операцией.
Принцип действия предохранителя для микроволновки
Предохранитель исходя из его названия служит для предотвращения короткого замыкания в цепи устройства. При скачках напряжения предохранитель служит стабилизатором электрического тока не позволяя выйти из строя все микроволновке – ее электронным компонентам. Самыми качественными для использования в печах считаются плавкие изделия, которые обеспечивают достаточно высокую надежность при возникновении нештатных ситуаций.
Потребителю стоит выбирать предохранители известных производителей
Так принцип работы заключается срабатывании и перегорании предохранителя при резких скачках напряжения электрической цепи. При резком повышении нагрузки на электронную часть изделия компоненты могут попросту перегореть, поэтому при возникновении такой ситуации предохранитель должен отключить микроволновку от потребления электричества.
Данная деталь в своем классическом виде представлена в виде трубку, в которую запечатана металлическая проволока. Трубка чаще всего изготавливается из стекла или керамики, также в торцах трубки представлены контакты в виде металлических колпаков.
А вот как повесить микроволновку на стену на кронштейн и как произвести все работы самостоятельно, указано здесь.
Конструкция предохранителя, разновидности
Зачем нужен предохранитель для микроволновки? Он защищает электронику от перепадов напряжения, а точнее, его последствий. Нестабильность в сети приводит к резкому скачку напряжения и перегоранию электронных компонентов СВЧ-печи.
Поэтому прежде чем ток поступит к «начинке» техники, он проходит через колбу с металлической нитью. Если значение в сети превышает номинальное, тогда нить перегорает, разрывая цепь и защищая устройство.
Когда деталь сгорает, микроволновка Samsung («Самсунг»), Daewoo может не включаться.
Сколько их в микроволновой печи? Различают три разновидности защитных устройств:
- Сетевые. Находятся на входном кабеле. Обеспечивают защиту не только техники от скачков в сети, но и всей домашней цепи от короткого замыкания (КЗ). Последнее часто случается при неисправности одного из элементов микроволновки. При любой неполадке защита отключает технику от сети.
- Высоковольтные. Почему они срабатывают? Как только случается перегрузка, предохранитель разрывает цепь для безопасности магнетрона и трансформатора — одних из главных узлов СВЧ-печи. Иногда при этом выбивает автомат на щитке. Как выглядит и где расположен? Находится прямо возле трансформатора и заключено в пластиковый корпус на защелках.
Еще один предохранитель устанавливается на микроволновую печь с электронным управлением. Дополнительно он служит преобразователем электрического тока в подходящее напряжение для электроники. Где находится? Элемент защиты расположен над первичной обмоткой трансформатора и заключен в изоляцию. Поэтому если перегорает, поменять его достаточно сложно.
Как определить тип предохранителя в вашей модели? Для этого загляните в инструкцию. Высоковольтные изделия встречаются очень редко. И дело тут не в особенностях строения, а в том, что не на всех заводах их устанавливают. Чаще всего можно встретить сетевой.
Если высоковольтная защита сгорела, в СВЧ-печи будет работать все, кроме нагрева. Вы можете поставить блюдо на разогрев, при этом круг будет вращаться, но пища останется холодной.
Если сгорит сетевой элемент, тогда работа техники невозможна.
Основы работы
Основой работы механизмов такого вида является превращение так называемого электромагнитного СВЧ-поля. Такие поля трансформируются в тепловую энергию и подогревают продукты, которые находятся внутри. Особенности работы СВЧ-печи разнятся с иными бытовыми приборами, в которых готовят пищу: духовок (как работающих на газу, так и от электричества) и плит.
Способность микроволновой печи позволяет разогревать только предмет, расположенный внутри. Из-за этого разогревание продуктов питания происходит очень быстро. Именно эта способность завоевала популярность среди покупателей и с уверенностью заняла одно из лидирующих мест на рынке кухонной бытовой техники. Размораживание либо разогрев продуктов не нуждался в расходе лишней энергии, так как за считанные минуты электромагнитные волны повышали температуру до нужной. Таким образом, процессы готовки и разморозки стал занимать гораздо меньше времени.
Читать также: Сож для обработки титана
Предохранитель что это такое?
Элемент электрической цепи защищающий микроволновую печь от всевозможных скачков в сети и перегорает первым, называется предохранителем. Существует насколько видов, различаются только способом срабатывания. Микроволновки оснащены плавкими, содержащими металлическую нить, предохранителями. Принцип работы заключается в нагревании нити и ее расплавлении при повышении силы тока. Тем самым сохраняют работоспособность других элементов. Таким образом, при высоком напряжении перегорает и требует замены для дальнейшей работы аппарата. На Самсунге устанавливается такой предохранитель – Самсунг 5kv 0.65 +A.
Предохранитель микроволновки Самсунг
В микроволновке перегорел предохранитель
Явным признаком, указывающим на такую поломку, служит полное отсутствие зрительных и шумовых эффектов (не светится табло, ничего не жужжит). Это говорит о выходе из строя основного предохранителя, в блоке питания.
Всего их может быть до трёх штук.
Второй располагается в высоковольтной цепи и защищает питающий трансформатор от перегрузок со стороны магнетрона.
Третьим снабжаются печи с электронными блоками управления, которые запитываются, как правило, по отдельной ветке.
Почему в микроволновке перегорают предохранители?
Причин может быть множество. Разберемся в некоторых из них.
Нарушение работоспособности отдельных деталей
Чтобы устройство не могло включаться с открытой дверцей, предусмотрена защита.
Её роль выполняют микропереключатели.
Дверца имеет толкатели, приводящие их в нужное положение. В случае некорректной работы этих деталей и может сгореть плавкая вставка.
Исчез контакт
Нарушение работы переключателей часто вызывает отложившийся жир, подгорание или разлом соединяющих контактов, стирание механического толкателя.
Замыкание
Замыкание силового трансформатора ещё одна причина дефекта.
Перегорание также вызывает неисправность магнетрона или конденсатора высоковольтной цепи.
Что делать, если предохранитель вышел из строя?
Чем заменить
Вместо испортившейся детали можно устанавливать только элемент, имеющий такие же данные и возможности.
Приобрести его можно в магазинах радиодеталей или электротоваров. Они маркируются по максимально доступному току нагрузки.
Если вы не уверены, что подберете новую деталь правильно, можно обратиться к специалисту. Он гарантированно вернет все функции кухонному устройству.
Как устранить неисправность самостоятельно
Можно попробовать починить аппарат самому, сэкономив время и деньги.
Во этом случае необходим минимальный набор инструментов и элементарные знания в электротехнике.
- Если вы решили самостоятельно устранить неисправность, то первым делом при помощи отвертки нужно снять заднюю крышку.
- Сняв защитный кожух, извлеките предохранитель. Обычно он располагается у основания питающего провода.
- Если видны явные признаки перегорания, придется установить другой.
- В случае отсутствия визуальных примет прозвоните мультиметром на целостность.
- После замены проверьте работоспособность печи.
Другие способы устранения поломки
Если произошло повторное перегорание, то необходимо обратить внимание на исправность вышеописанных переключателей. В первую очередь удостоверьтесь, что они до конца нажимаются толкателями
Случается, что основа отгибается и элементы не довключаются. При необходимости подкорректируйте место нахождения.
Стоит убедиться в моментальной смене положения нажимной клавиши при открывании дверки. Незначительная задержка, вызванная жировыми отложениями, плавит вставку, что влияет на работоспособность устройства.
Следующая возможная причина — это подгорание и прилипание контакта внутри. Для устранения причины требуется зачистка или замена на новый. Детали легко разбираются, поэтому определиться с действиями будет нетрудно.
В случае если основной предохранитель цел, а микроволновка не работает, надо проверить вставку в высоковольтной цепи. Она располагается в пластмассовом держателе закрытого типа. Извлекаем и прозваниваем ее. При обнаружении неисправности меняем на такой же, учитывая силу тока.
Если и теперь техника не заработала, нужно проверить вставку в цепи блока управления или поменять ее на заведомо целую. Отсутствие напряжения здесь делает невозможным запуск микроволновой печи.
Читать также: Как проверить сколько ампер в аккумуляторе мультиметром
Устройство микроволновой печи
Ремонт микроволновки своими руками пойдет проще, если вы будете хоть немного представлять себе ее строение и функции элементов. Зная алгоритм работы и какая деталь за что отвечает, проще определять причины поломки.
СВЧ или микроволновая печь, микроволновка — это все об одном устройстве
Питание магнетрона
Для начала рассмотрим алгоритм работы микроволновки. Основной рабочий элемент — магнетрон. Именно он вырабатывает волны, посредством которых греется пища. Но на него надо подавать высокое напряжение, потому питание (220 В) сначала подается на высоковольтный трансформатор, с выхода которого уже уходит 2000 Вт. После трансформатора стоят диод и конденсатор, которые поднимают напряжение еще в два раза. На магнетрон поступает уже порядка 4 кВт. Вот тут и начинается генерация микроволн. Для того чтобы во время проблем с питанием магнетрон не сгорел, в цепи питания установлен плавкий предохранитель. При его перегорании печка в работу не включается.
Основные рабочие узлы микроволновки
Излучаемые магнетроном волны попадают в рабочую камеру, где, отражаясь от стенок, концентрируются в зоне установки посуды с пищей. Так как при работе магнетрон сильно греется, его обдувает вентилятор. Теплый воздух также поступает в камеру, что ускоряет обогрев.
Чтобы избежать перегрева магнетрона, который в этом случае может выйти из строя, в цепи его питания стоит термопредохранитель. При нарушениях режима работы (вентилятор не работает или не справляется с охлаждением) этот предохранитель перегорает. Тогда возникает ситуация, когда микроволновка работает но не греет. В этом случае крутится тарелка, горит лампочка, но пища не разогревается.
Блокировка дверок
Излучаемые магнетроном волны могут «разогреть» все, что попадается у них на пути. Потому микроволновая печь не должна работать при открытой двери. Все волны должны остаться внутри камеры. Потому в цепи питания трансформатора установлены блокировочные кнопки. Они замыкаются только когда дверка закрыта, дверные защелки замыкают контакты, питание подается на трансформатор.
Основные функциональные элементы
Иногда микроволновка не включается именно потому, что не работает блокировка дверок. Это может быть посторонний предмет, который попал в отверстия для дверных защелок, подгоревшие или разболтавшиеся контакты. В этом случае ремонт микроволновки своими руками состоит в замене контактной группы. С этим можно справиться самостоятельно.
Подвижный столик
Чтобы пища в микроволновке разогревалась равномерно, в ней установлен подвижный стеклянный столик. В нижней части камеры имеется направляющий ролик, на который устанавливается стеклянная столешница-тарелка. На днище столешницы имеются определенной формы выступы, которые цепляются за выступы направляющего ролика. Так как тарелка-столешница имеет большие размеры, чтобы она не перекашивалась, под нее устанавливается пластиковое кольцо с небольшими колесиками. Оно облегчает движение столика.
Микроволновка не греет. Одна из причин — не крутится столик
Ролик приводится в движение моторчиком, который получает питание при закрытии дверки. Иногда микроволновка работает, но греет пищу неравномерно потому что перестал вращаться столик. Это можно увидеть через закрытую дверку. Причина — выход из строя моторчика, поломка кольца с роликами. В этом случае ремонт микроволновки своими руками — заменить моторчик или направляющее кольцо.
Вид сзади при снятой крышке
Знать, как работает микроволновка для самостоятельного ремонта недостаточно. Надо еще иметь представление как выглядят детали, где они расположены. Начинать ремонт микроволновки своими руками придется со снятия кожуха. Все элементы находятся под ним.
Тыльная сторона микроволновки
Моделей микроволновых печей немало, но компоновка обычно одинаковая. Магнетрон и цепь его питания находится с правой стороны (если смотреть сзади). Тут же находится и вентилятор. Слева стоит блок управления, там же находятся замки и блокирующие устройства дверки. Вот, собственно, и все.
Производители деталей и сколько стоят
На рынке присутствует достаточно большое количество производителей, которые выпускают запасные детали для микроволновых печей, в том числе и предохранители:
Samsung (Самсунг)
Samsung – корейский производитель бытовой техники. Изготавливает в том числе и предохранители, но именно для своих микроволновых печей, что однако не исключает возможности использования данных предохранителей в других печах. Главным в данном случае является совпадение номинальной мощности и конструкции предохранителя. Однако, стоит помнить, что продукция от данного бренда достаточно дорога, хотя и высокого качества. Средняя стоимость составляет порядка 500-700 рублей за одну единицу. А вот какие существуют недорогие встроенные микроволновые печи и как ими пользоваться для наилучшего результата, поможет понять данная статья.
Хотя производитель и гарантирует очень продолжительный срок использования предохранителя, но не стоит забывать о стоимости
LG
LG – еще один корейский производитель бытовой техники. Данный производитель также изготавливает предохранители в большинстве случаев на модели собственного производства, однако в меньшей степени выпускает и универсальные предохранители. По своей стоимости данная продукция находится в среднем ценовом диапазоне и составляет 300-600 рублей. Кроме того данные предохранители отличаются высоким качеством изготовления и большим сроком службы. Также вас сможет заинтересовать информация о том, как выглядит и как используется электрический встраиваемый духовой шкаф с микроволновкой.
В большинстве случаев такие предохранители подходят к многим печам
BOSCH
BOSCH – немецкий изготовитель качественных предохранителей широкой номенклатуры. Имеет в своем арсенале большой набор различных универсальных предохранителей, которые можно подобрать практически под любую модель микроволновку. Стоимость также может варьироваться в зависимости от мощности и типа предохранителя и составляет от 200 до 700 рублей. Также вас сможет заинтересовать информация о том, как выбрать хороший недорогой и качественный блендер.
Достаточно качественный предохранитель, который подходит практически для любых устройств печей
Есть ли предохранитель в микроволновке
Микроволновая печь является сложным прибором с чувствительной электронной начинкой. Броски напряжения в домашней сети представляют для нее опасность — из-за короткого замыкания могут выйти из строя важные элементы агрегата.
Любая микроволновка в обязательном порядке оснащается предохранителем. При возникновении аварийной ситуации он перегорает и одновременно обесточивает прибор, тем самым защищая его от поломки.

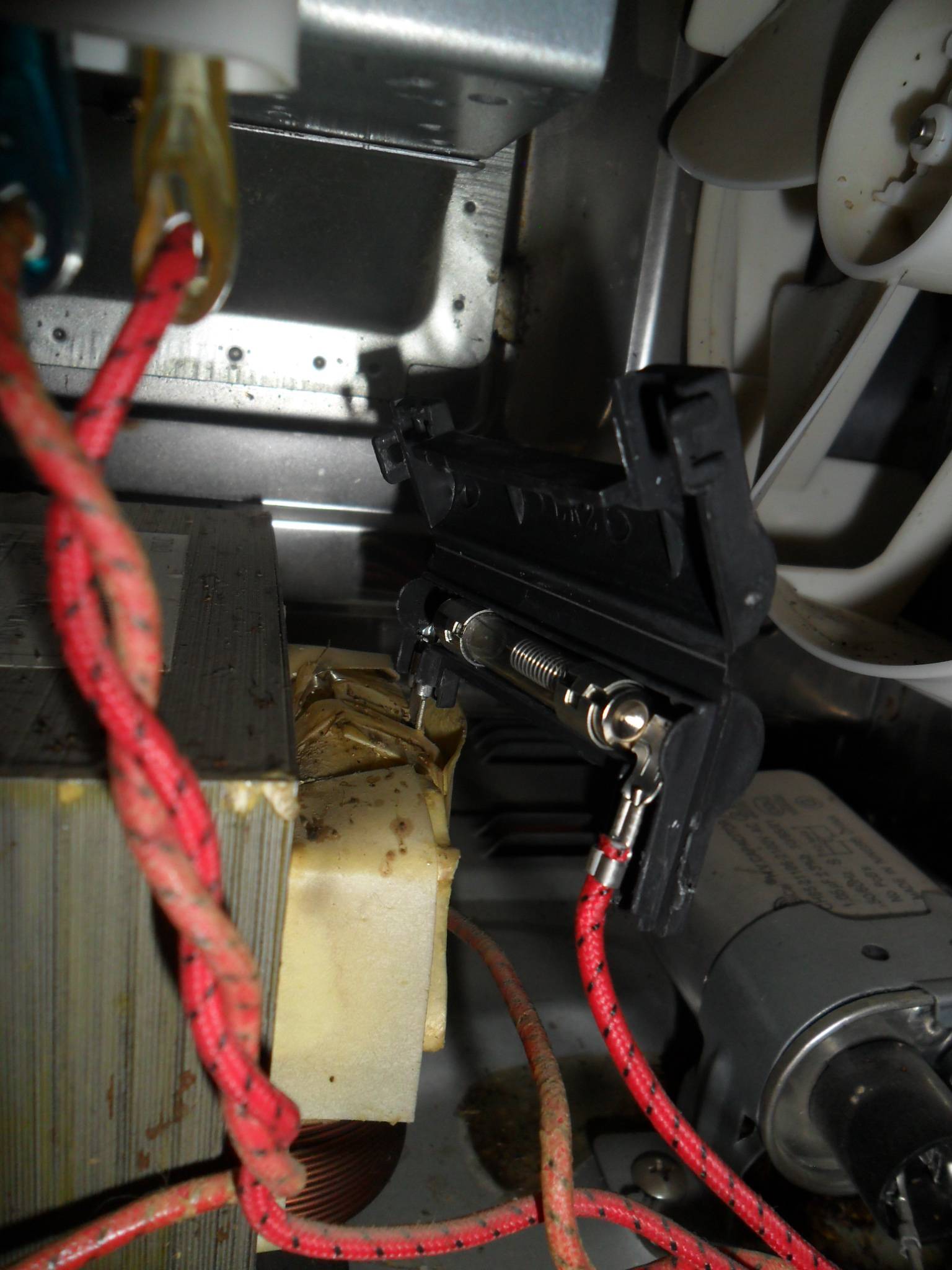

Как выглядит предохранитель в микроволновке

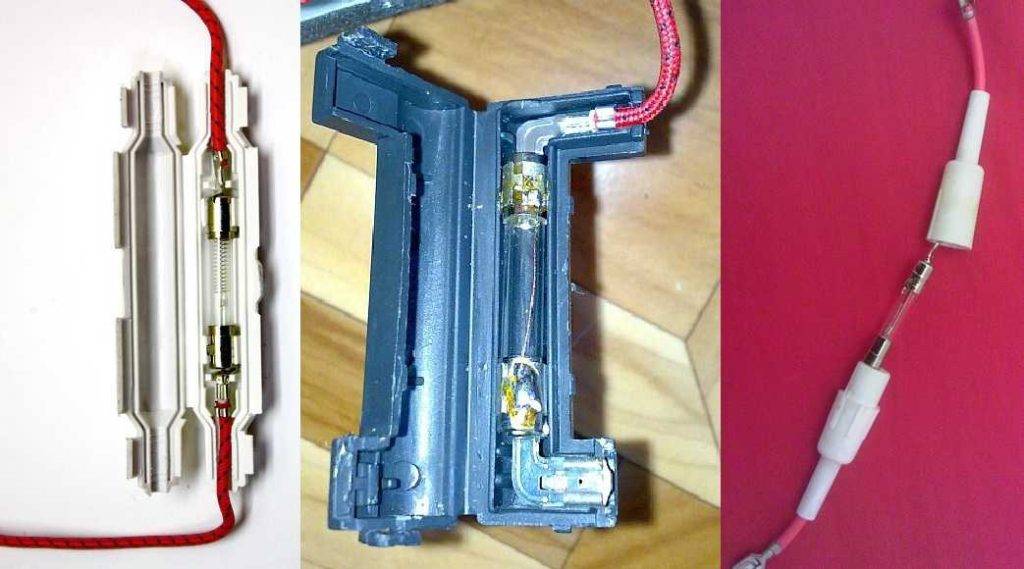

Высоковольтная защита, установленная в СВЧ печи, выглядит, как стеклянная или керамическая трубка. Внутри нее расположена металлическая нить, на торцах предусмотрены колпачки, позволяющие при необходимости вскрыть колбу.
Корпус оберегает соседние детали от раскаленных брызг, образующихся, когда защитная нить перегорает
Сколько предохранителей в микроволновке
Обычно современные микроволновки оснащены тремя предохранителями. Один из них относится к категории сетевых и защищает технику от короткого замыкания. При возросшем напряжении он перегорает и выключает печь из работы.
Два других предохранителя — высоковольтные, и нужны они специально для защиты магнетрона, трансформатора и панели электронного управления. Такие элементы мгновенно перегорают при скачке напряжения. При этом отключается именно цепь между входом и выходом силового блока агрегата.
Где находится предохранитель в микроволновке
Поскольку защитных деталей, которые время от времени перегорают, в микроволновке несколько, то и найти их можно в трех местах. А именно:
- на входе кабеля питания — на плате сетевого фильтра в задней верхней части печи;
- на плате управления — здесь расположен высоковольтный элемент, который установлен сверху первичной обмотки силового трансформатора и прикрыт изоляцией;
- в нижней правой части устройства рядом с трансформатором, здесь находится еще одна высоковольтная капсула, которая перегорает при угрозе магнетрону.
Когда выходит из строя защита силового блока, установленная поверх обмотки, приходится заменять ее вместе с основной деталью. Если перегорают два других элемента, предохраняющих от скачков напряжения магнетрон и микроволновку целиком, их можно отремонтировать отдельно в домашних условиях.
