Особенности одно и двухкамерных холодильников
Несмотря на объединяющий их принцип работы — различия всё-таки есть. В большинстве однокамерных холодильников испаритель размещён в морозильном отсеке. В перегородке между ним и остальным объёмом камеры сделаны окна со шторками, которыми регулируется приток холодного воздуха. Надёжно, эффективно и проще некуда!
Двухкамерный холодильник, на котором есть только один компрессор, имеет по испарителю в каждой камере. Поначалу хладагент поступает в испаритель морозилки. После понижения в ней температуры фреон переходит в испаритель холодильной камеры. Когда температура в ней достигает заданного терморегулятором значения, отключается компрессор.
С недавних пор стали популярны модели с двумя компрессорами, каждый из которых предназначен для работы с одной камерой. Это позволяет устанавливать в каждой камере свою температуру. На первый взгляд кажется, что холодильный агрегат с одним компрессором экономичней. Однако это не совсем так, поскольку при необходимости у двухмоторных моделей возможно отключение одной камеры без ущерба для работы другой, что недопустимо у холодильников с одним компрессором.
Некоторые производители вместо второго компрессора применили клапана, управляемые электромагнитными катушками. Они устанавливаются на трубках, через которые фреон поступает в испарители. Это позволяет раздельно устанавливать температуру в камерах и отключать любую их них.
Электрическая схема холодильника Атлант 1709-02, 1700-02.
А1 – блок индикации В4-01-4,8 блок индикации М4-01-4,8, В1 – терморегулятор К-59 L2174, терморегулятор ТАМ 133-1М, EL –лампа освещения холодильной камеры, S1 – выключатель ВМ-4,8 , S2-выключатель, B2- терморегулятор К-56 L1954, терморегулятор Там145-2м-29-2,0-4,8-9-А, R1-нагреватель замораживания HX -01, RH1-тепловое реле компрессора, RA1-пусковое реле компрессора, CO1 – электродвигатель компрессора
Хладагенты
Многие считают, что хладагент — это жидкость, которая в больших количествах циркулирует в холодильнике. Это не так! Холодильный агент — это газ, и в системе охлаждения находится только 20-65 грамм в зависимости от модели.
Для достижения необходимых температур для охлаждения и замораживания, пища и внутренняя часть холодильника не должны нагреваться. Для этого используется свойство жидкостей, которые испаряются под воздействием тепла и переходят в газообразное состояние.
Жидкости, используемые в холодильниках и морозильниках, испаряются при низких температурах и называются «хладагентами». Используются фторуглероды, углеводороды и аммиак. Хладагент циркулирует в закрытой системе труб. Существует два варианта охлаждения в холодильниках и морозильниках: система сжатия и система абсорбции.
Рабочее вещество ледника соответствует нескольким условиям: испаряется при давлении выше атмосферного и при температуре ниже 0 °C. Хладагент также должен быть химически стабильным, невоспламеняющимся, нетоксичным и дешёвым.
Хладагенты использовались в первых холодильниках. С 18-го века Уильяму Каллену удавалось производить лёд с этиловым эфиром, который испаряется в 25 раз быстрее воды. Немецкий инженер Карл Фон Линде применил в 1876 году аммиак.
Аммиак идеален, потому что требуется мало энергии для снижения тепла, которым обменивается с окружающей средой без изменения фазы. Аммиак также токсичен и запрещён в домашних холодильниках ещё в 1930-х годах.
Затем аммиак заменяется фреоном, газом семейства ХФУ (хлорфторуглеродов). Но этот газ вызывает разрушение озонового слоя. В 1987 году 180 стран подписали Монреальский протокол, запретив использование хлорфторуглеродов.
С тех пор фреоны заменили углеводороды: изобутан или гидрофторуглероды (ГФУ), безопасные для озонового слоя, но мощные парниковые газы.
Современный хладагент бытового холодильничка ― газ изобутан (R-600a). Химический состав для охлаждения перемещается компрессором, который сжимает газ, заставляя нагреваться. Тепло отводится наружному воздуху на холодной стороне холодильной установки. Хотя газ изобутан не является углеродно-нейтральным, но является экологичным из используемых на сегодняшний день хладагентов.

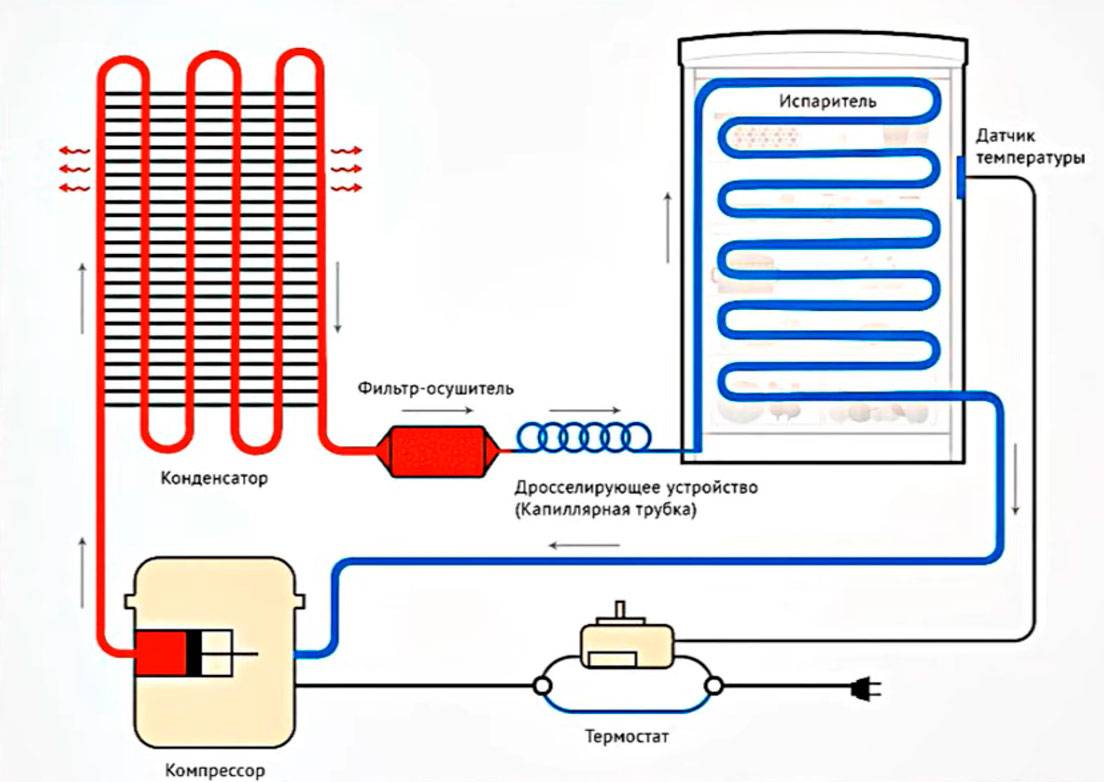

Общий принцип работы холодильника и его элементов
Старые и более новые модели холодильников работают по одному общему принципу, который делится на два основных рабочих процесса:
- Первый заключается в выведении тепла из холодильной установки во внешнюю среду.
- Второй — в концентрации холода во внутренней части агрегата.
Для вывода тепла используется хладагент, который является газообразным веществом и называется фреоном. Он изготавливается на основе фтора, хлора и этана. Он может быстро переходить из газообразного состояния в жидкое и обратно.
Электродвигатель (компрессор)
Электродвигатель является самой главной деталью холодильной установки. Он обеспечивает круговое перемещение фреона по трубкам холодильника. Электродвигатель состоит из компрессора и электромотора, который преобразует ток в механическую энергию.
Электрический мотор, в свою очередь, состоит из ротора и статора. Первая деталь имеет вид системы медных катушек, а вторая — небольшого стального вала, соединенного с двигателем и поршневой системой. Ротор запускается под воздействием центробежной силы, которая возникает из-за прохождения тока, вызывающего появление электромагнитной индукции.
Конденсатор
Конденсатор представляет собой трубопровод змеевидной формы, диаметр которого не превышает 4-5 мм. Его главная функция состоит в отводе тепла из рабочей жидкости за пределы устройства, в окружающую среду. Расположен на внешней части задней стенки холодильника.
Испаритель
Испаритель отвечает, соответственно, за испарение рабочей жидкости и охлаждение окружающего внутреннего пространства холодильника. Выглядит как система трубок небольшого диаметра. Как правило, расположен во внутренней, но иногда и на внешней части морозильной камеры.
Капиллярная трубка
Главная функция капиллярной трубки состоит регуляции давления газа, используемого для снижения температуры в морозильной и основной камере холодильника.
Фильтр-осушитель
Фильтр-осушитель служит для очистки рабочего газа от посторонних примесей и влаги. Сама деталь часто имеет вид продолговатого бочонка (в двухкамерных холодильниках) или медной трубочки диаметром до 20 мм.
Находится между конденсатором и капиллярной трубкой, в которые впаяны концы фильтра. Сама трубка осушителя наполнена цеолитом — минеральным наполнителем с высокопористой структурой.
По обеим сторонам выходных трубок установлены специальные заграждающие сетки с ячейками диаметром до 2 мм. Основная возможная неполадка состоит в засорении фильтра, которое может вызвать негативные последствия для работы холодильника:
- повышение температуры в холодильном и основном отделении;
- холодильник перестает отключаться и работает в непрерывном режиме;
- механические деформации контура выходного отверстия фильтра;
- сильный нагрев начального колена конденсатора до комнатной температуры и выше.
Для предотвращения этих проблем нужно периодически открывать и очищать фильтр, поддерживая его в чистоте и обеспечивая бесперебойную работу.
Докипатель
Докипатель имеет вид небольшой металлической емкости, которая расположена между входом компрессора и испарителем. Его главное назначение — доведение фреона до состояния кипения и обеспечение его быстрого испарения. Кроме этого, он защищает двигатель и всю систему холодильника от попадания жидкости.
Фреон холодильников
Сердце перекачивает кровь, компрессор — фреон. Смысл: требуется создать высокое давление на конденсоре (на задней стенке холодильника), низкое на испарителе. В результате на первом начинает сжижаться хладагент, со второго активно испаряется. В первом случае выделяется большое количество тепла, которое достается кухне, во втором случае поглощается энергия, конфискуемая из холодильного отделения. В результате холодильник морозит. Быстрее движется кровь, бодрее самочувствие человека, больше разница перепадов давлений конденсор-испаритель, больше холода, а значит – компрессору придется попотеть.
Встроенный таймер холодильника
Итак, показали зависимость выработки холода от скорости работы компрессора, теперь рассмотрим методику получения разницы давлений. Знаете, Ютуб крутят ролик: человек в ластах осваивает водный стадион. Забегает достаточно далеко от берега. Быстрота бега первый фактор, вторым назовем увеличенную площадь опоры. В холодильнике ситуация аналогичная. Резвое кручение ротора двигателя бессильно фреону обеспечить нужную разницу давлений
Бессильно напрямую – помогает важное дополнение жилам циркуляции хладагента, капиллярная трубка. Ход очень тонкий, ставится после конденсора. В результате давление здесь быстро растет, фреон разом становится жидкостью
Моментально отдает энергию. Формируется принцип действия холодильника
В результате давление здесь быстро растет, фреон разом становится жидкостью. Моментально отдает энергию. Формируется принцип действия холодильника.
Какое-то тепло набрано испарителем. Не поверите, в вакууме испаряется даже вода, лед улетучивается… сублимация. Подобный процесс идет за задней стенкой морозилки (холодильной камеры), где создается компрессором разрежение. Жидкий фреон понемногу втекает через капиллярную трубку и улетучивается. Даже при малой температуре, которая царит в испарителе, умудряется отобрать тепло замерзшего металла. В связи с этим пора упомянуть одну деталь, без которой устройство холодильника никак неполно. Фильтр-осушитель (иногда называют ресивером).
Какая система лучше
Устройство охлаждения влияет на качество и сроки хранения продуктов, а также на частотность разморозки. Если в камере часто намерзает лед и снег, тогда требуется еженедельная разморозка. Чтобы этого избежать, нужно выбрать холодильник с правильной системой.
Статический тип
Его еще называют Direct Cool или «плачущая стена».
Статическое охлаждение проверено временем. За счет встроенного испарителя в задней стенке и работы компрессора происходит снижение температуры в отделении. Поскольку задняя стена является холодной, на ее поверхности скапливается конденсат. Затем капли влаги стекают в дренажное отверстие и выводятся из камеры.
Температурный режим позволяет устанавливать регулятор, если управление электромеханическое. Электронное управление подразумевает наличие кнопок и дисплея. Разморозка в таком случае выполняется полуавтоматически. Холодильное отделение оттаивает капельным способом, а морозильное приходится размораживать вручную.
Недостатком статической системы считается неравномерное распределение температуры в камере. Холодный поток опускается вниз, поэтому, если сразу загрузить полки теплыми продуктами, прибор будет долго набирать нужную температуру.
Преимущество — это сохранение влаги в продуктах. Даже если вы поставите ненакрытые ягоды или овощи, на следующий день они сохранят свой внешний вид.
No Frost
Технологии No Frost сегодня пользуется наибольшей популярностью. Производители решили облегчить хозяйкам жизнь, придумав холодильник, который не нужно размораживать.
Принцип работы таков: радиатор находится в камере. Воздух принудительно прогоняется вентиляторами через испаритель — там он охлаждается и проходит в камеру. Преимуществом данного типа является равномерное распределение температуры за счет распространения воздушного потока.
Таким образом лед и снег не намерзают на стенках отделения. Однако если поставить продукты непокрытыми, они быстро обветрятся и потеряют влагу.
Также есть более усовершенствованные технологии. Принцип действия такой же, как у Ноу Фрост, только в камере на уровне каждой полки организовано вентиляционное отверстие. Подобное многопоточное охлаждение позволяет поддерживать оптимальную температуру везде. Это технологии Air Flow, Multi Air Flow и другие.
Динамический тип
Динамическая схема работы аналогична статической, только более совершенна. В холодильном отделе расположен вентилятор, как в случае с No Frost, что позволяет воздуху распределяться по камере. В остальном отличий никаких нет.
Последнее время стали выпускать холодильную технику с гибридной комбинированной системой. Например, в холодильном отделении организовано статическое охлаждение, а в морозильной Ноу Фрост. Так пользователю не приходится вручную заниматься разморозкой. У производителей Electrolux технология называется Frost Free.
Если правильно подобрать технику с оптимальной системой охлаждения, эксплуатация прибора будет удобной и приятной. Ухаживайте за внутренней камерой холодильника, не позволяйте засыхать загрязнениям, которые становятся источником неприятного запаха.
Функция суперзаморозки – что это такое?
Такую функцию поддерживают модели с двумя камерами, помогая хранить продукты в морозильном отделении холодильника при экстремально низких температурах. Режим суперзаморозки активируется очень быстро, поэтому мясо, рыба, овощи, фрукты и зелень сохраняют свой естественный вкус, запах и даже цвет. В чем принципиальные отличия от обычного замораживания? Когда вы загружаете продукты в морозилку, они промерзают постепенно – слой за слоем. Все потому, что термостат оценивает температуру внутри камеры, отключая мотор и компрессор, когда заданное значение достигнуто.
Иначе работает функция суперзаморозки, давайте разберемся, что это за режим. Программа может быть реализована одним из двух способов:
- в обход термодатчиков – при запуске мотора автоматически выставляется максимальное значение терморегулятора, чтобы предупредить отключение системы;
- при помощи специального ТЭНа – в момент активации функции нагреватель начинает воздействовать на термостат, сообщая ему завышенные данные.
Независимо от устройства двухкамерного холодильника, суперзаморозка в его морозильнике – это полностью автоматизированная функция. Вам достаточно активировать режим, чтобы температура в камере постепенно снизилась до отметки, близкой к -24°С (у разных моделей это значение может отличаться). Чтобы добиться наилучшего результата, режим суперзаморозки в холодильнике можно активировать за 2 часа до загрузки продуктов.
Важно не забывать о некоторых особенностях функции. Во-первых, режим создает интенсивную нагрузку на компрессор холодильника, ускоряя его износ – слишком часто включать суперзаморозку не стоит
Во-вторых, при снижении температуры в морозильной камере она снижается и в основном отделении.
Это особенно критично, если вы храните продукты в так называемой зоне свежести, где поддерживается идеальный микроклимат для размещения зелени, фруктов, ягод и сыров. Исключение – модели с двухконтурным охлаждением, в которых температурный режим настраивается автономно для каждого отделения. Далее в статье мы уделим больше внимания этим особенностям.
Принцип работы холодильника
Сейчас в продаже можно найти несколько разновидностей холодильников, отличающихся друг от друга принципом функционирования. Давайте рассмотрим принципы работы холодильника для новичков, простым языком.
Принцип работы абсорбционных холодильников
Такая техника не имеет компрессора, а в качестве хладагента используется аммиак, который при попадании в абсорбер растворяется в воде. Принцип действия абсорбционных холодильника следующий: готовый раствор переходит сначала в десорбер, выполняющий роль испарителя, а затем в дефлегматор, где охлаждается и разделяется на отдельные составляющие. После прохождения конденсатора аммиак становится жидкостью, которая через абсорбер вновь попадает в испаритель.
Саморазмораживающийся тип
В подобных холодильниках разморозка проходит в автоматическом режиме. Все устройства разделяют на два основных типа:
- Капельное.
- Ветреное.
Капельные характеризуются тем, что испаритель находится в задней части устройства. На момент работы образуется иней, который при оттаивании стекает вниз по специальным желобам. Компрессор из-за нагрева до высокой температуры испаряет жидкое вещество.
Ветреная установка снабжается специальным элементом, который задувает внутрь корпуса холодный воздух. На момент оттаивания вещество стекает по специальным желобам в приемник.
Промышленные холодильники
Промышленные модели отличаются от бытовых высокой мощностью морозильного узла и большими размерами камеры.
Оборудование рассматриваемой категории предназначено для глубокой заморозки большого количества продуктов. При этом объем камер может составлять от 5 до 5000 т. Устанавливается промышленное оборудование на заготовительных и перерабатывающих предприятиях.
Принцип работы инверторного холодильника
Электродвигатель стандартного компрессора то запускается, то выключается, испытывая при этом значительные нагрузки. Инверторная установка обеспечивает непрерывную работу мотора, изменяется лишь скорость его вращения. Такой режим позволяет сэкономить электроэнергию и снизить износостойкость отдельных деталей прибора.
Линейный компрессор более экономичный
Принцип работы холодильника ноу фрост с одним компрессором
Главный недостаток обычных холодильников для дома — превращение попадающей в камеру влаги в иней, который покрывает внутренние стенки прибора, перегружает компрессор и препятствует нормальному процессу охлаждения.
При наличии системы No Frost влага не замерзает, поэтому необходимость в регулярной разморозке холодильника отсутствует. Система предполагает наличие вентилятора, который располагается за испарителем и обеспечивает равномерное охлаждение продукции воздушными потоками. При этом на стенках испарителя скапливается конденсат, постепенно начинающий превращаться в иней. Благодаря специальному таймеру периодически включается ТЭН и лед тает. Образовавшаяся жидкость по трубкам перемещается в размещенный вне камеры поддон, откуда испаряется естественным путем.
Принцип работы холодильной установки с двумя компрессорами
В таких холодильных установках есть два компрессора, каждый из которых работает независимо. Один компрессор обеспечивает работу контура, охлаждающего морозильную камеру. Второй – работает на охлаждение основного отсека.
В холодильниках с двумя компрессорами в каждой камере установлен отдельный испаритель. Они не соединены между собой. За счет раздельных контуров охлаждения, такие холодильники отличаются высоким сроком службы.
Плюс двухкамерного холодильника проявляется в случае утечки фреона или поломки. если хладагент выходит из одного контура, второй продолжает работать. То же самое происходит в случае поломки.
Принцип работы двухкамерного холодильника с одним компрессором
В двухкамерном холодильнике с одним компрессором установлены два испарителя. Хотя по сути, они являются разными частями одного и того же элемента (см. рис). Первый находится – в морозильной камере, второй – в обычной. Фреон после прохождения через фильтр-осушитель сначала попадает в первый, потом второй.
При попадании в морозильную камеру хладагент отбирает у нее тепло и нагревается. После этого он попадает в основной отсек, где отбирает тепло у него. За счет того, что его температура несколько повысилась после прохождения морозилки, в обычном отсеке температура не опустится ниже 0 градусов.
Принцип работы двухкамерного холодильника с одним компрессором.
Принцип работы
Принцип работы ТВРД заключается в следующем. Поток воздуха захватывается вентилятором и, частично сжимаясь, направляется по двум направлениям: в первый контур к компрессору и во второй на неподвижные лопатки. Вентилятор при этом играет роль не винта, создающего тягу, а компрессора низкого давления, увеличивающего количество воздуха, проходящего через двигатель. В первом контуре поток сжимается и нагревается при проходе через компрессор высокого давления и попадает в камеру сгорания. Здесь он смешивается с впрыснутым топливом и воспламеняется, в результате чего образуются газы с большим запасом энергии. Поток расширяющихся горячих газов направляется на турбину высокого давления и вращает ее лопатки. Эта турбина вращает компрессор высокого давления, который закреплен с ней на одном валу. Далее газы вращают турбину низкого давления, приводящую в движение вентилятор, после чего попадают в сопло и вырываются наружу, создавая реактивную тягу.
В это же время во втором контуре поток воздуха, захваченный и сжатый вентилятором, попадает на неподвижные лопатки, выпрямляющие направление его движения так, чтобы он перемещался в осевом направлении. При этом воздух дополнительно сжимается во втором контуре и выходит наружу, создавая дополнительную тягу. Так же на тягу влияет сжигание кислорода воздуха второго контура в форсажной камере.
Принцип работы
Принцип работы холодильника заключается в следующем:
- Тепловая энергия передается из камеры в окружающую среду.
- Холод концентрируется внутри корпуса.
Чтобы отобрать тепло, необходимо применить хладагент, который называется фреоном. Этот газообразный состав состоит из этана, хлора и фтора. Он может переходить в жидкое состояние и газообразное. Это случается при скачках давления.
Компрессор холодильника всасывает хладагент внутрь. В системе используется электрический двигатель, который запускает вращение поршня. Этот механизм вызывает сжатие газа.
Процесс разделен на 2 этапа:
- Изначально поршень движется в возвратном направлении, а когда он смещается, происходит открытие впускного клапана.
- Затем поршень движется в обратном направлении, сжимая газообразное вещество. Сжатый хладагент воздействует на пластину выпускного клапана, что приводит к резкому скачку давления. В результате газ нагревается до +100 °C, а клапан открывается и выпускает его наружу.
Подогретое вещество направляется в конденсатор, а затем передается в окружающую среду. При передаче тепла запускается конденсация газа, а фреон приобретает состояние жидкости.
Саморазмораживающийся
Модели с саморазмораживающейся функцией выполняют цикл разморозки в автоматическом режиме. Всего есть 2 типа таких систем:
- Капельная.
- Ветреная (No frost).
В оборудовании с капельной функцией испаритель размещается сзади аппарата. Когда устройство работает, сзади на стенке появляется иней. В процессе размораживания наледь перемещается по желобам в нижнюю секцию холодильника. По мере нагревания компрессора происходит испарение жидкости.
В моделях с такой системой воздух от испарителя передается внутрь камеры с помощью вентилятора. Затем он стекает по желобкам в специальный отсек.
Слово «ноу фрост» ничего не говорит для новичков. Поэтому при ознакомлении с принципом действия холодильника необходимо уточнить, как работает система No frost и что это такое.
Инверторный
Компрессорные установки в инверторных холодильниках выполняют аккумуляцию и преобразование постоянного тока в переменный с номинальным напряжением в 220 В. Принцип их действия заключается в плавном изменении оборотов двигательного вала.
Когда холодильник запускается, инвертор достигает требуемого количества оборотов для поддержания нормального температурного режима под корпусом. После этого оборудование переходит в стадию ожидания. По мере повышения температуры происходит срабатывание датчика, а скорость вращения растет.
Абсорбционный
Специфика работы абсорбционных моделей сводится к бесперебойной циркуляции и испарению фреона в жидком состоянии. Его роль выполняет аммиак, а в качестве поглотителя (абсорбента) используется водный аммиачный состав.
В системе охлаждения присутствует хромат натрия и водород. Первый обеспечивают защиту стенок от коррозийных процессов, а второй регулирует давление в системе.
Когда оборудование подключается к электроснабжению, кипятильник нагревает рабочий состав, размещенный в специальной емкости. После этого сжиженный хладагент передается испарителю и соединяется с водородом. Из-за разности давлений 2 составов аммиак испаряется.
Охлажденное вещество отнимает тепловую энергию извне.
Промышленные
Промышленное оборудование отличается от бытового показателями мощности и габаритами камер охлаждения. Производительность холодильников достигает нескольких десятков кВт, а рабочий температурный диапазон морозилок варьируется в пределах +5…-50 °C.
Промышленные агрегаты используются для эффективного охлаждения и глубокой заморозки продуктов. Объем камеры варьируется от 5 до 5 тыс. т. Основные сферы применения — предприятия по заготовке и переработке продуктов.
Как устроен холодильник
Любой современный холодильный агрегат состоит из следующих частей:
- поршневого компрессора, который обеспечивает циркуляцию хладагента;
- испарителя расположенного внутри холодильника, забирающего тепло из камеры;
- конденсатора (охладителя) размещённого на задней или боковой стенке агрегата, отводящего тепло в окружающую среду;
- терморегулирующего вентиля, поддерживающего давление на необходимом уровне;
- хладагента (как правило, фреон), который циркулирует внутри трубопроводов, перенося тепло от испарителя к охладителю.
Схема холодильника ATLANT МХМ 1709-00.
Устройство двухкамерного холодильника Атлант.
5 лучших недорогих двухкамерных холодильника прошлого года
Лучшие холодильники среди двухкамерных моделей бюджетного сегмента в нашем рейтинге представлены 5 моделями.
Stinol STS 200
Довольно габаритная модель, размеры которой — 60 х 200 х 62 см. Общий объем — 363 л, из которых на холодильный отсек приходится 235 л, морозильное отделение — 128 л. Отличный выбор для хозяек , которые замораживают заготовки на зиму.
ATLANT ХМ 4026-000
Габаритная модель с изысканным дизайном — 60 х 205 х 63 см. Однокомпрессорный холодильник с капельной системой размораживания. Полезный объем — 393 л, морозилка — 115 л, холодильное отделение — 278 л.
Bosch KGV36NW1AR
Техника от производителя высококачественного оборудования. Размеры модели — 60 х 185 х 65 см. общий полезный объем — 317 л, морозилка — 94 л, холодильник — 223 л. Однокомпрессорный холодильник с каперной системой размораживания.
Pozis RK-149 S
Большой холодильник с габаритами 60 х 196 х 65 см. Полезный объем — 370 л, из них холодильный отсек — 240 л, морозильная камера — 130 л. Модель отличается высокой мощностью замораживания продуктов.
NORD NRB 110 932
Однокомпрессорный агрегат с лаконичным стильным дизайном. Размеры — 57 х 201 х 62 см. Общий объем — 346 л, морозильный отсек — 115 л, холодильное отделение — 231 л.
Как работает холодильник
Начнем обсуждение принципов работы холодильника компрессором. Сердце! Главное здесь. Мотор холодильника обычно стоит асинхронный, поэтому для работы часто требуется пускозащитное реле. В обязанности устройства входит подключение пусковой обмотки, только на время старта. Нагревается внутренняя биметаллическая пластина, конденсатор отключается от пусковой обмотки, функционирует единственно рабочая. По схожей системе работает защита против перегрева: двигатель холодильника работает слишком долго, тепловой эффект тока разгибает очередную биметаллическую пластину, рвущую контакт, давая обмоткам отдохнуть.
Такая схема позволит работать холодильнику эффективно, обеспечит неплохой пусковой момент. Понятно, внутри прибора фреон, который не то чтобы с удовольствием циркулирует по контуру, поршень требует затраты некоторых усилий. Здесь помните:
У двигателей холодильников индивидуальные пусковые требования. Мощность также отличается, следовательно, тип, нагрев биметаллической пластины реле не остаются постоянными. Написаны специальные справочники, где посмотрим, какие двигатели холодильников бывают, какие типы реле соответствуют. Кстати, на сайте выкладывали перечень, надеемся, порадовал читателей. Современные двигатели холодильников обладают инверторным управлением, коленвала больше не содержат. Движение вала линейное, прилепили остряки названный эпитет компрессорам.
Внутри находится катушка, снабженная сердечником, движущимся поступательно согласно закону переменного тока, подаваемого на проволоку. Несмотря на кажущуюся несуразность (сходство с электробритвами) моторы, как показывает практика, максимально удовлетворяют целям. Кроме того наиболее эффективно реализуется инверторное управление, помогая снизить уровень шума, продлить жизнь. Недаром Samsung дает 10 лет гарантии на моторы холодильников. Напомним:
- Асинхронные двигатели с короткозамкнутым ротором способны менять частоту вращения в том числе управляемые изменением частоты питающего напряжения.
Этой способности лишены коллекторные двигатели, в холодильниках используемые редко.
- Новый тип двигателей из катушки и колеблющегося сердечника также легко управляется изменением частоты следования импульсов.
В результате появляется следующая схема:
- Входное напряжение выпрямляется.
- Нарезается силовым ключом нужными длительностями.
- Работой заправляет генератор тактовых импульсов.
Простейшая схема, скорее относящаяся к импульсному блоку питания, суть равно остается: присутствует напряжение 50 Гц, затем становящееся напряжением другой частоты. Результатом видим изменение скорости движения поршня, отчего фреон начинает двигаться ускоренно, замедленно. Что это дает?
Компрессор
Его по праву называют сердцем холодильного агрегата. Его задачей является создание разницы давления между нагнетательной и приёмной трубками для обеспечения надёжной циркуляции хладагента. Поэтому от того, как работает компрессор — зависит функциональность всего агрегата. Для бытовых рефрижераторов применяют герметично закрытые корпусы, в которые помещены компрессор и электромотор. Для смазки подвижных частей используется специальное масло.
Два компрессора двухкамерного холодильника Атлант.
Защита электродвигателя осуществляется с помощью пускозащитного реле, которое подключает пусковую обмотку во время запуска и отключает мотор при перегреве. Для защиты компрессора от попадания влаги служит фильтр-осушитель. Инверторный компрессор в холодильнике, который установлен на современных моделях, позволяет значительно продлить срок службы агрегата.
При желании можно подсчитать эффективность работы компрессора. Для этого нужно засечь время работы Т1 и время отдыха Т2. Затем Т1/(Т1 + Т2) = эффективность. При значениях менее 0,2 требуется корректировка заданной температуры в камере в сторону понижения. Если выше 0,6 — неисправен уплотнитель двери или она перекошена.
