Как собрать самодельный гравер в домашних условиях

Что может данный инструмент

Первоначально следует отметить, что мини-дрель представляет собой компактное устройство, оснащенное маломощным моторчиком, а также шпинделем для закрепления сверл, кнопкой включения и регулятором оборотов. Самодельная мини-дрель еще называется бормашиной, шлифовальной машиной или «Дремель».

Название «Дремель» миниатюрная дрель получила по причине того, что именно фирма под названием «Dremel», впервые выпустила такой инструмент. Мини дрели – это инструменты, которые представляют из себя пластиковую конструкцию, внешне похожую на машинку для стрижки. На торцевой части такого инструмента находится шпиндель, которые позволяет закреплять различные насадки, в том числе и маленькие абразивные круги. Главными задачами, которые возлагаются на мини-дрель, являются:

1. Просверливание мелких отверстий, для чего применяются соответствующие сверла.
2. Фрезерование.
3. Резка, зачистка, заточка и доводка материалов.
4. Нанесение мелких узоров.
5. Гравировка, полировка и шлифование.

Все эти задачи выполняются благодаря специальным насадкам, которые имеются в комплекте к бормашине под маркой Dremel.

Такая частота вращения шпиндельной головки мини дрели говорит о том, что инструмент может работать даже без необходимости закрепления заготовки в неподвижном состоянии, что делается при сверлении обычными дрелями с целью исключения вырывания ее из рук. Закрепление различных насадок осуществляется с помощью специального патрона с цанговым механизмом. Диаметр патрона из цанги составляет от 1 до 3 мм, что позволяет осуществлять работы в самых труднодоступных местах.

Мини дрель своими руками

Если есть потребность в применении мини-дрели, но при этом нет финансов или желания тратиться на приобретение заводского изделия, то инструмент можно сделать самостоятельно. Сделать своими руками мини дрель – это не только легко, но еще и приятно, так как для такой самоделки практически ничего не нужно покупать. Все конструктивные части можно найти в гараже среди старых магнитофонов. Рассмотрим особенности изготовления простейшей модели мини-дрели своими руками.

Для начала понадобится отыскать старый, но рабочий моторчик от магнитофона. Такие моторчики обычно работают от постоянного напряжения 6В, поэтому обязательно понадобится и элемент питания. Цанговый зажим можно выточить на станке, но гораздо проще заказать патрон на любом ресурсе. В качестве корпуса можно использовать пластиковую баночку из-под шампуня или фурнитуру полипропиленовой системы отопления. Когда все элементы имеются в наличии, приступаем к следующим действиям:

1. К моторчику необходимо припаять два проводка, по которым будет подаваться питание и регулятор оборотов(если нужен).
2. Установить-закрепить мотор в корпус(трубку и т.п.).
3. Установить в корпус выключатель, регулятор и разъем подключения питания.
4. Собрать корпус(установить заглушки).
5. В цанговом патроне необходимо зафиксировать сверло требуемого диаметра.
6. Патрон фиксируется на валу моторчика, для чего используются болтики для зажима.

После этого остается приступить к испытанию данного устройства.

Выше рассмотрен простейший вариант изготовления самодельной бормашины для обработки мелких деталей. Вариантов для изготовления таких устройств множество, но все они основываются на использовании моторчиков от старых магнитофонов. Если же планируется пользоваться изделием постоянно, то лучше отдать предпочтение заводским моделям, которые в комплекте оснащаются порой всем необходимым расходным материалом.

К преимуществам самодельной мини-дрели следует отнести:

• Минимум затрат на изготовление аппарата. Потребуется только отыскать или приобрести цанговый патрон.
• Простейший вариант конструкции получается еще меньшего размера, чем заводские устройства.
• Изделие очень удобное в использовании и управлении.
• Имеет уникальный вид и стильный дизайн, так как изготовитель сам дополняет свое творение различными элементами.

Подключаем питание и начинаем работу

Подводя итог, немаловажно подчеркнуть потребность человека в таком инструменте, как мини-дрель. Ведь с ее помощью можно не только сверлить печатные платы, но еще и использовать для шлифования различных деталей, которые окислились или взялись коррозией, предавая им первозданную внешность

Советуем почитать про самодельную мини-болгарку

Советуем почитать про самодельную мини-болгарку.

Как сделать гравер для мелких работ своими руками?

Если мастер не желает приобретать дорогостоящее устройство, изготовить гравер для мелких работ он может и самостоятельно.

В советские времена под граверные работы или для резьбы по дереву умельцы иногда адаптировали списанные стоматологические бормашины УС-30, которые были верными друзьями врача-стоматолога и кошмаром для пациента. Если был необходим менее мощный, но более компактный вариант — приспосабливали электробритвы Бердск или Харьков. В наше время самодельную бормашину тоже можно сделать из электрической бритвы, например, Филипс.

Необходимые комплектующие и их характеристики:

1. Гибкий вал, а также рабочая насадка, которая будет позволять зафиксировать устройство в своем зажимном механизме. В качестве гибкого вала может быть использован трос, активирующий спидометр автомобиля. Рабочая насадка изготавливается из текстолитового бруска: обтачивается до необходимых размеров, снабжается ступенчатым отверстием на внутренней части. Диаметр отверстия подбирается на основе размеров неподвижной области троса: он должен надежно фиксироваться в нем. Передняя насадочная область снабжается трубкой, внутрь которой помещен свободно вращающийся зажимной патрон, изготовленный из 2 половин, зафиксированных друг с другом винтом. В отбалансированный патрон может вставляться инструмент, имеющий 2-5-миллиметровый диаметр хвостовика.
2. Инструменты для обработки.
3. Приводной электродвигатель – любой мотор, который работает при напряжении в 220 вольт: от магнитофона, стиральной машинки, электрической зубной щетки. Лучшим вариантом считается двигатель от швейной машины, так как он оснащен реостатом, позволяющим регулировать скоростные характеристики вала.

В процессе работы также потребуется электрическая дрель, точильный станок, набор слесарных инструментов. Сборка устройства своими руками производится на основе следующих чертежей.

Сборка бормашинки

После подготовки всех конструктивных элементов можно приступать к сборке устройства.

Как сделать елку из кофейных зерен своими руками — описание работы Чулочная кукла своими руками: пошаговый мастер-класс Плетение из ленточек: чокеры, браслеты, цветы Лумигуруми из резинок своими руками: мастер-класс «Сова»

Самодельный аппарат делается по следующей инструкции:

1. Первым делом изготавливается простая станина-основание. Такая основа позволит надежно зафиксировать все элементы аппарата. В процессе изготовления этого элемента может быть использован текстолитовый или толстый фанерный лист. Из материала вырезается кусок нужного размера.
2. Согласно схеме расположения элементов на основу крепится электродвигатель, кронштейн, оснащенный хомутом. Последняя делать будет служить основой для фиксации заднего наконечника гибкого вала.
3. К электродвигательному валу, подвижной сердцевине гибкого вала фиксируются шкивы, извлеченные из ненужной бытовой техники. Для выполнения фиксации во фланцевой области шкивов, а также на валах проделываются отверстия, необходимые для помещения штифтов. Сделать соединения более надежными можно с помощью эпоксидной смолы.
4. Затем будущая бормашина снабжается резиновым пассиком. Этот элемент устанавливается на шкивы гибкого вала, электродвигателя.
5. К электрическому питанию подключается мотор.
6. Рабочая насадка фиксируется на переднем конце гибкого вала.

После подготовки всех конструктивных элементов можно приступать к сборке устройства

Принцип, особенности работы

Изготовленный своими руками гравер напоминает дрель или машину для шлифовки. Однако основным его предназначением считается обработка мелких деталей. Самодельный ручной гравер позволяет выполнять следующие действия:

• сверлить;
• фрезеровать;
• шлифовать;
• гравировать.

Машинка, сделанная по описанной выше инструкции, будет работать по следующему принципу:

1. С помощью шкивов и резинового пассика электродвигательное вращение передается на область гибкого вала.
2. Гибким валом оно отправляется на рабочую насадку.
3. Рабочая насадка обрабатывает зафиксированный элемент.

Сделать этот инструмент можно и по другой схеме. В ней необходимо соединить гибкий вал с электродвигателем с помощью переходной муфты. Фиксация происходит по следующей схеме: один кончик муфты насаживается на электродвигательный вал и закрепляется штифтом, подвижный наконечник гибкого вала фиксируется в квадратном отверстии, расположенном на другом конце муфты.

Сверлильный станок из ручной дрели

Чтобы старая дрель не залеживалась в гараже на полке, предлагается изготовить из нее ручной сверлильный станок. Достоинство такого инструмента в том, что всегда можно аккуратно проделать отверстие в дереве, стекле, пластике, металле и даже керамической плитке, используя при этом соответствующие виды сверл. Принцип изготовления простой, и заключается в том, что сначала нужно изготовить станину с подвижной рамкой, на которую будет установлен ручной инструмент.

1. Для изготовления понадобится доска, металлические уголки и цилиндрические направляющие, например, шпильки, на которых нужно сточить резьбу. Длина шпилек влияет на величину перемещения инструмента
2. Сначала изготавливается основание, к которому крепятся шпильки, расположенные прямолинейно с одной стороны деревянной станины
3. Под шпильки в уголках просверливаются отверстия
4. Эти уголки отверстиями надеваются на шпильки
5. К уголкам крепится деревянная доска соответствующего размера, которая будет служить основанием для закрепления инструмента
6. Устанавливается и закрепляется дрель к подвижной части
7. Для плавного перемещения станины изготавливается фиксатор, который воздействует на шпильку, тем самым ограничивая движение подвижной станины

Конструкция устройства может быть разной, и все зависит от собственной смекалки, однако принцип создания такого изобретения своими руками показан на фото ниже.

Изготовление гравера из 3D-принтера

Обыкновенный 3D-принтер является хорошей основой для создания гравера, с помощью которого можно будет резать различные материалы, делать поделки и выполнять другие операции. Чтобы модернизировать имеющееся устройство, потребуется дополнительно установить плату, которая будет питать оперативные цепи оборудования и лазерный модуль.

Гравировальный станок, созданный из 3D-принтера, продемонстрирован в следующем видеоролике.

Кроме рассмотренных простейших способов создания самодельной гравировальной машинки из 3D-принтера, маленького электромотора, небольшого электродвигателя, блендера и дрели существуют также другие варианты. При этом за основу используют как данную технику, так и другие электроинструменты. Народные умельцы постоянно придумывают новые модификации, проявляя конструкторскую фантазию. Реализуя на практике любой из приведенных вариантов или самостоятельную разработку, следует обеспечить безопасность создаваемой самоделки. Для этого необходимо хорошо изолировать электрические контакты и надежно выполнить сборку оборудования.

Как собрать самодельный гравер в домашних условиях

Граверы широко применяются в различных отраслях производства не только для гравировки различных материалов, но и для сверления миниатюрных отверстий, полирования, шлифования, фрезерования. Такие же операции с их помощью можно выполнять в домашних условиях. Если это требуется только изредка, или нужно просто сэкономить на покупке инструмента, то мини-дрель можно сделать самостоятельно из ненужной техники, которая часто лежит неиспользуемая в гаражах или кладовых комнатах. С помощью самодельных бормашин можно будет выполнять такие же операции, как и с заводским инструментом аналогичной мощности, только понадобится применять соответствующие насадки.

Делаем мини-дрель из моторчика

Случается, что в домашних условиях требуется сделать маленькие отверстия в дереве либо пластике, при этом сверла от дрели не подходят. В таких случаях поможет самодельная мини-дрель из моторчика. С ее помощью может также выполняться гравировка по дереву. А если присутствует интерес к радиолюбительству, то используя созданный инструмент можно сверлить и резать платы.

Чтобы создать самодельное приспособление, потребуется взять миниатюрный электродвигатель от старого магнитофона. Подойдут даже различные модели моторчиков от детских игрушек. Если в качестве привода использовать мини-двигатель от магнитофона на 12 V, то еще потребуются такие материалы и детали:

• блок питания или несколько батарей (аккумулятор) с выходом 12 V;
• отрезок трубы из пластика (около 10 см длиной) таким сечением, чтобы внутрь можно было вставить миниатюрный электромотор;
• термоустойчивый клей;
• кнопка включения;
• проводки для электрических соединений.

Мини-дрель своими руками собирают, действуя по следующему алгоритму:

• с помощью электродрели или ножа в трубке делают отверстие под переключатель;
• смазывают моторчик клеем, чтобы зафиксировать его внутри будущего корпуса;

• вставляют электродвигатель в трубку;
• любой из проводов, по которым осуществляется питание моторчика, высовывают в просверленное в корпусе ранее отверстие, а другой конец оставляют с задней стороны корпуса;

• в отверстие под кнопку вставляют один проводок от блока питания;
• припаивают с помощью паяльника к высунутым концам переключатель, аккуратно изолируя при этом контакты;

оставшиеся с торца трубки два проводка (от кнопки и моторчика) подсоединяют к разъему для подсоединения блока питания;

• отрезают горлышко от любой пластиковой бутылки;
• делают в крышке по центру отверстие под разъем и склеивают данные детали;
• приклеивают горлышко к трубке;

подключают собранную мини дрель к блоку питания;

нажатием кнопки проверяют работоспособность самоделки.

Вольтаж питающего блока следует подбирать, чтобы он соответствовал рабочему напряжению используемого электромоторчика.

Технология лазерной резки как инновация в малом бизнесе

Лазерная резка — инновация, где используется технология резки материалов на базе современной электронной сборки и генерации. Лазерная резка работает путём стабильной координации выхода мощного луча лазера через оптику. Лазерная оптика наряду с программированием контроллера используются для координации материала или рабочей лазерной стойки.

Нечто подобное и вполне работоспособное допустимо собрать на базе популярного контроллера «Arduino». Гравировальная машина домашнего производства – как инструмент малого бизнеса Механические лазерные нарезные станки могут успешно применяться для обработки нарезкой на листовом материале. Лазерная нарезка является эффективным инструментом в плане использования мощной энергии задействованного лазера. Под управлением ПК формируется лазерный тактовый импульс нужной частоты и ширины.

После прохождения и серийного отражения в рамках оптического пути установки с помощью центрирующего сбора фокальных точек, ударный лазерный луч превращается в незаметную и высокоэффективную вспышку. Эта вспышка образуется на максимальном сближении с обрабатываемой поверхностью, моментально расплавляя материал.

Каждое мощное лазерное излучение способно за короткое время создать тончайший технологический нарезной проход. Под управлением ПК лазерная головка движется умеренно, в точном соответствии с графиком линий, очерчивающих желанную форму гравировки или резки. В отличие от традиционных технологий обработки резанием, лазерная нарезка отличается:

1. Высоким качеством исполнения реза.
2. Скоростью производства.
3. Технологичностью исполнения.
4. Широким спектром применения.

Какие материалы нужны для создания мини дрели своими руками?

Разумеется, электродвигатель

Питание желательно не более 12 вольт: как минимум, из соображений безопасности.

Блок питания, по возможности с регулятором напряжения (для изменения количества оборотов вала).

Корпус (в самых примитивных конструкциях можно обойтись без него)

И вторая по важности деталь (после моторчика) – патрон для сверла.. Все, кроме электромотора можно изготовить самостоятельно

Хотя, стоимость остальных комплектующих настолько мизерна, что можно ограничиться лишь сборкой электроинструмента из готовых узлов

Все, кроме электромотора можно изготовить самостоятельно. Хотя, стоимость остальных комплектующих настолько мизерна, что можно ограничиться лишь сборкой электроинструмента из готовых узлов.

Рассмотрим несколько опробованных вариантов

Изготовление гравера из 3D-принтера

Обыкновенный 3D-принтер является хорошей основой для создания гравера, с помощью которого можно будет резать различные материалы, делать поделки и выполнять другие операции. Чтобы модернизировать имеющееся устройство, потребуется дополнительно установить плату, которая будет питать оперативные цепи оборудования и лазерный модуль.

Кроме рассмотренных простейших способов создания самодельной гравировальной машинки из 3D-принтера, маленького электромотора, небольшого электродвигателя, блендера и дрели существуют также другие варианты. При этом за основу используют как данную технику, так и другие электроинструменты

.Народные умельцы постоянно придумывают новые модификации, проявляя конструкторскую фантазию . Реализуя на практике любой из приведенных вариантов или самостоятельную разработку, следует обеспечить безопасность создаваемой самоделки. Для этого необходимо хорошо изолировать электрические контакты и надежно выполнить сборку оборудования.

Валы для бензокосы

В механических косах с электрическим и бензиновым приводом применяются как гибкие, так и жесткие валы.

В мощных мотокосах, способных срезать высокую, жесткую и густую траву и даже небольшой кустарник, используют цельнометаллические жесткие приводы. Такие аппараты рассчитаны на продолжительную работу и обладают высоким крутящим моментом. У них также значительные габариты и вес, их носят на плечевых ремнях. В качестве рабочего органа используют толстую жесткую леску или мощные стальные ножи — двух, трех или четырех — лезвийные.

Гибкий привод используют в легких маломощных и малогабаритных триммерах, предназначенных для докашивания углов после газонокосилки или подстригания травы на небольших лужайках. Держат такие триммеры одной рукой, а гибкий вал применяется для того, чтобы косить в наиболее удобной позе. Режущий элемент таких аппаратов — леска малой или средней толщины или облегченный двух-лезвийный нож. Если возникнет перегрузка устройства, то гибкий вал может скручиваться. Разрыв при этом, как правило, происходит возле узла крепления вала к двигателю. Если не удается купить «родной вал, то подбирать из приводов подходящей длины нужно по направлению оплетки. Такие приводы могут вращаться только в одну сторону.

Перед началом сезонных работ и после смены привода следует удалить остатки старой смазки, промыть бензином или другим растворителем и заполнить полость в ручке новой смазкой. Вид смазки указан в руководстве пользователя.

Способ №2 – Катушка в ход!

Еще один оригинальный способ сделать мини дрель в домашних условиях – с использованием катушки от удочки. В этом случае технология сборки довольно простая, но сам принцип работы уже будет основан на механическом вращении, получится ручная мини-дрель

Для изготовления устройства своими руками Вам понадобятся:

• безынерционная катушка;
• патрон от старой дрели либо цанговый зажим подходящего размера;
• термоклей либо холодная сварка;
• сверлышко.

Процесс сборки довольно простой и состоит всего из двух этапов. Первым делом нужно демонтировать шпулю с леской и отрезать оставшуюся лишнюю ось.

После этого патрон наклеивается на оставшийся шток. Можно обойтись без патрона и установить вместо него цангу.

Когда клей застынет, можно проверить готовую мини бормашину. Увидеть все подробности сборки Вы можете в данном видео примере:

Как самому сделать микродрель из катушки

Самодельный дремель из дрели и блендера

Если имеется старый либо ненужный блендер, то из него также несложно сделать мини-дрель. У этого бытового прибора уже есть удобная рукоять. Кроме самого блендера, понадобятся еще такие приспособления и дополнительные детали:

• инструменты, чтобы разобрать устройство (отвертки с разными наконечниками, плоскогубцы);
• штангенциркуль либо линейка;
• цанговый патрон;
• паяльник с набором для пайки;
• нож;
• напильник для финишной обработки, наждачная бумага;
• переключатель.

Можно обойтись и без последней детали, но тогда потребуется во время работы с прямошлифовальной машиной постоянно зажимать рукой кнопку включения.

Гравер из блендера создают так:

аккуратно разбирают бытовую технику; достают внутренние детали: электродвигатель и печатную плату, которая управляет работой устройства; используя штангенциркуль, измеряют диаметр шпинделя, чтобы приобрести подходящий под него цанговый патрон; если электромотор загрязнен чем-либо, например, ржавчиной, то его тщательно, с осторожностью, чтобы не повредить обмотки, очищают; фиксируют купленный цанговый патрон (либо сделанный самостоятельно) на шпинделе; кнопку включения, уже имеющуюся на блендере, заменяют переключателем: перепаивают контакты проводов; приспосабливают в корпусе бытового прибора отверстие под новый переключатель; устанавливают электродвигатель с платой на свои места внутри корпуса; собирают инструмент. В зависимости от модели переделываемого блендера может понадобиться сделать дополнительные отверстия в его корпусе, либо расширять с помощью напильника уже существующие

Проделать это не составит никаких проблем

В зависимости от модели переделываемого блендера может понадобиться сделать дополнительные отверстия в его корпусе, либо расширять с помощью напильника уже существующие. Проделать это не составит никаких проблем

Весь описанный процесс сборки дремеля из блендера детально продемонстрирован в видеоролике ниже.

Можно не переделывать блендер, а просто подсоединить к нему гибкий вал для гравера заводского производства. Способ состыковки показан в ролике далее.

Можно также изготовить гравер из дрели. Сборка вариантов с гибким валом и без него показана в следующих видеороликах.

Подготовка деталей будущей бормашины

Начать следует с изготовления трубки из длинного винта. Для этого нужно зажать в тисках дрель (это необходимо сделать за ручку, за корпус нельзя зажимать ни в коем случае). В патроне фиксируется болт без шляпки, а на его резьбовую сторону наворачивается кран Маевского – он будет использован в качестве направляющей. После подбирается сверло, подходящее под отверстие крана, дрель включается и винт просверливается ровно по центру на максимально возможную длину.

Винт необходимо просверлить по центру на всю длину ФОТО: youtube.com

Дальнейшая работа требует предельной аккуратности. При помощи двух надфилей, между которыми будет вращаться зажатый в патроне дрели винт, нужно снять резьбу так, чтобы на получившуюся втулку можно было насадить подшипники

При этом, с ближней к патрону стороны должно остаться около 6-8 см неповреждённой резьбы – это очень важно

При помощи надфилей винт обтачивается до нужного диаметра ФОТО: youtube.com

Самодельный дремель из дрели и блендера

Если имеется старый либо ненужный блендер, то из него также несложно сделать мини-дрель. У этого бытового прибора уже есть удобная рукоять. Кроме самого блендера, понадобятся еще такие приспособления и дополнительные детали:

• инструменты, чтобы разобрать устройство (отвертки с разными наконечниками, плоскогубцы);
• штангенциркуль либо линейка;
• цанговый патрон;
• паяльник с набором для пайки;
• нож;
• напильник для финишной обработки, наждачная бумага;
• переключатель.

Можно обойтись и без последней детали, но тогда потребуется во время работы с прямошлифовальной машиной постоянно зажимать рукой кнопку включения.

Гравер из блендера создают так:

аккуратно разбирают бытовую технику;
достают внутренние детали: электродвигатель и печатную плату, которая управляет работой устройства;
используя штангенциркуль, измеряют диаметр шпинделя, чтобы приобрести подходящий под него цанговый патрон;
если электромотор загрязнен чем-либо, например, ржавчиной, то его тщательно, с осторожностью, чтобы не повредить обмотки, очищают;
фиксируют купленный цанговый патрон (либо сделанный самостоятельно) на шпинделе;
кнопку включения, уже имеющуюся на блендере, заменяют переключателем: перепаивают контакты проводов;
приспосабливают в корпусе бытового прибора отверстие под новый переключатель;
устанавливают электродвигатель с платой на свои места внутри корпуса;
собирают инструмент.

В зависимости от модели переделываемого блендера может понадобиться сделать дополнительные отверстия в его корпусе, либо расширять с помощью напильника уже существующие. Проделать это не составит никаких проблем

Весь описанный процесс сборки дремеля из блендера детально продемонстрирован в видеоролике ниже.

Можно не переделывать блендер, а просто подсоединить к нему гибкий вал для гравера заводского производства. Способ состыковки показан в ролике далее.

Можно также изготовить гравер из дрели. Сборка вариантов с гибким валом и без него показана в следующих видеороликах.

Гравировка на стекле

Фото 4. Для домашний гравировки понадобится соль обычная, лак для ногтей, очиститель лака и стакан с водой.

Гравировка своими руками на поверхности стекла выполняется химическим и механическим способом. Механический способ предполагает использование насадки, которая приводится в движение электромотором. Порядок действий:

Маркером темного цвета рисунок переводится на стекло.
Влажную губку прикладывают к изображению на стекле

Делать это нужно осторожно, чтобы не смазать рисунок.
При работе нужно использовать защитные очки.
После выполнения рисунка его промывают и просматривают на предмет обнаружения пропусков. При необходимости пропущенные места обрабатываются еще раз.

Характеристики, которым должна соответствовать лента для шлифовального агрегата

Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:

• размеры гриндера;
• назначение агрегата.

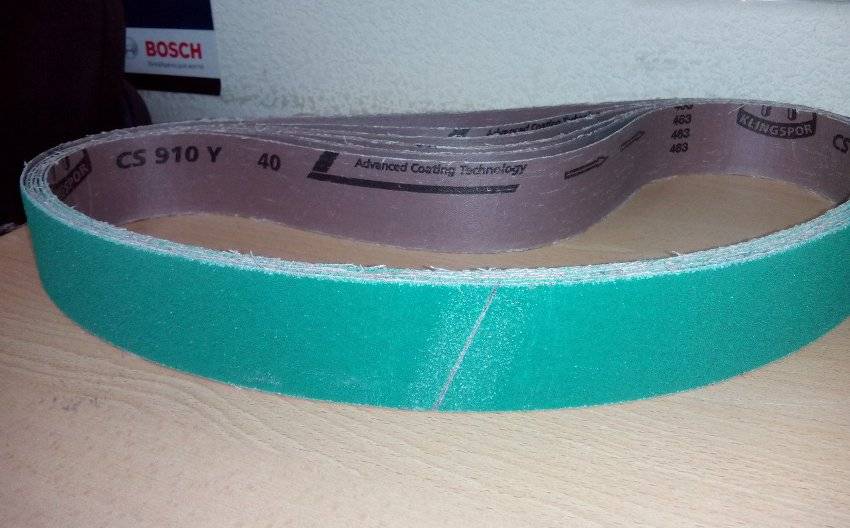

Тканевая основа лучше выдерживает поверхностное натяжение

Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.

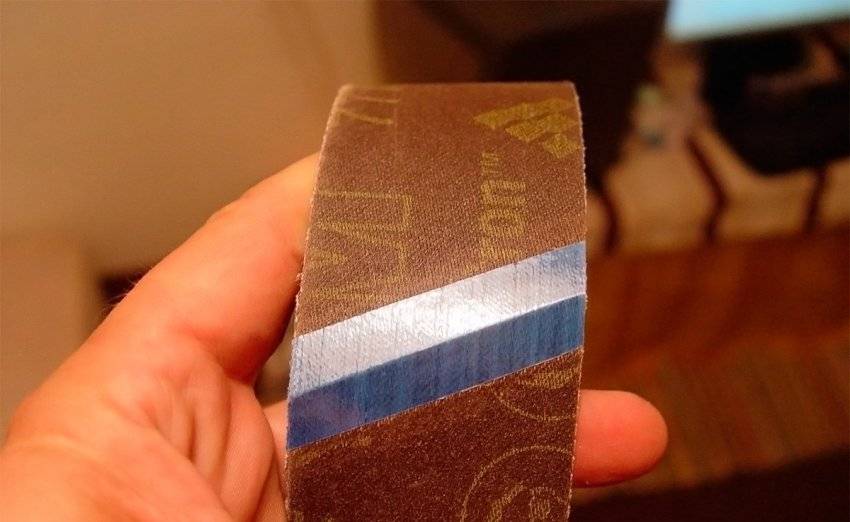

Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани

При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин

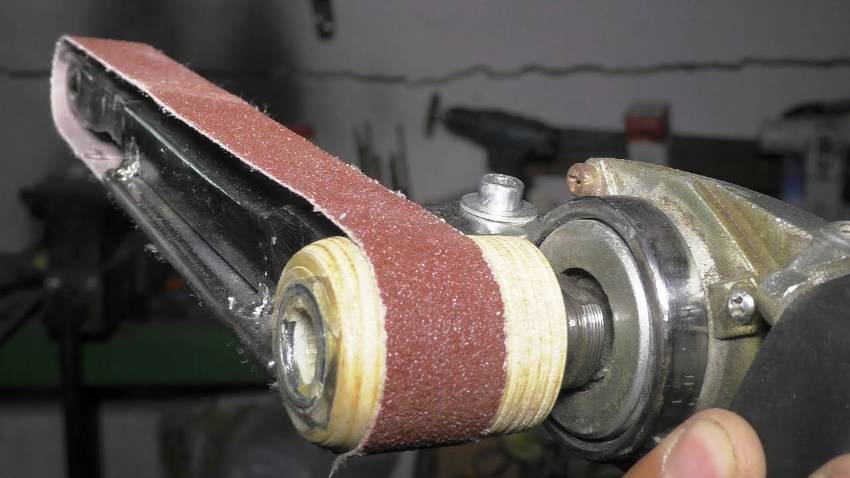

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.

Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.

Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности

Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.

От выбора ленты зависит скорость и качество обработки изделий

И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов

Как склеить ленту для шлифовального агрегата самостоятельно

Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.

При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.

Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.

Склейка ленты – сложное процесс, который не терпит ошибок

Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.

Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.

Изготовление гравера из 3D-принтера

Обыкновенный 3D-принтер является хорошей основой для создания гравера, с помощью которого можно будет резать различные материалы, делать поделки и выполнять другие операции. Чтобы модернизировать имеющееся устройство, потребуется дополнительно установить плату, которая будет питать оперативные цепи оборудования и лазерный модуль.

Гравировальный станок, созданный из 3D-принтера, продемонстрирован в следующем видеоролике.

Кроме рассмотренных простейших способов создания самодельной гравировальной машинки из 3D-принтера, маленького электромотора, небольшого электродвигателя, блендера и дрели существуют также другие варианты. При этом за основу используют как данную технику, так и другие электроинструменты. Народные умельцы постоянно придумывают новые модификации, проявляя конструкторскую фантазию. Реализуя на практике любой из приведенных вариантов или самостоятельную разработку, следует обеспечить безопасность создаваемой самоделки. Для этого необходимо хорошо изолировать электрические контакты и надежно выполнить сборку оборудования.

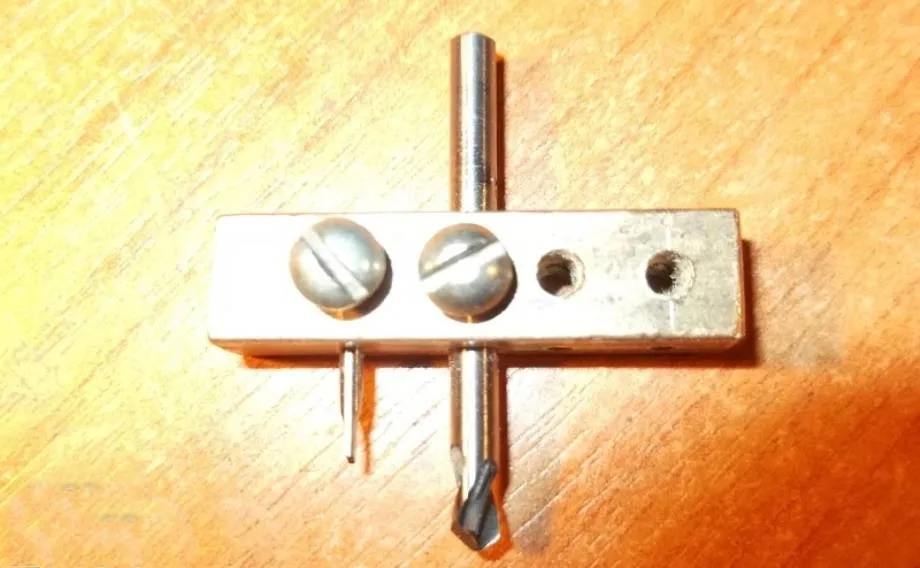

Центрорез

Эта специфическая насадка является разновидностью сверла и фрезы, им удобно прорезать и просверливать отверстия в материалах малой толщины.

Такую насадку можно использовать для нарезания шайбочек небольшого размера из, например, стеклотекстолита.

Для изготовления вам понадобится металлический брусочек, сверло, метчик, резец и дрель.

В начале в металлическом бруске (по форме он должен напоминать продолговатый кирпич) просверлите отверстие под сверло и резец из кончика старого сверла небольшого размера.

После в боку просверлите отверстие под прижимные винты, эти отверстия прогоняются метчиком.

Далее вставьте на места сверло и резец, зажмите прижимными винтами и можно испытывать.

Центрорез для гравера своими руками готов.

Начинаем эксперименты

Декоративные узоры методом гравировки наносятся на таблички, ножи, пистолеты, сабли, медали, кубки, номера квартир. Все узоры и надписи сохраняются практически на вечные времена и не требуют для исполнения дорогих и редких расходных материалов и особого оборудования. Рисунок можно наносить на сталь, алюминий, латунь, медь, на сплавы металлов. Метод не загрязняет окружающую среду. Смыть или стереть рисунок невозможно обычными способами и средствами.

Фото 2. Гравированные обручальные кольца, на них обычно пишется дата свадьбы и инициалы жениха и невесты.

1. Лак для ногтей, который жене не очень нужен.
2. Зубочистка с острыми кончиками.
3. Может понадобиться обыкновенная спичка.
4. Поваренная соль.
5. Зарядное устройство для автомобильного аккумулятора. Его с успехом можно заменить зарядкой от мобильного телефона.
6. Стеклянная или фарфоровая посуда в виде стакана, кружки или банки.
7. Жидкость для снятия лака.

Работа производится в таком порядке:

1. Берется ложка и покрывается лаком для ногтей. Всю поверхность нужно обработать лаком очень тщательно, иначе будет брак в работе.
2. Спичкой или зубочисткой сквозь слой лака процарапывается узор, имя, другое изображение.
3. В стеклянный стакан или в банку насыпается 2 столовых ложки соли. Некоторые насыпают ложку соли и ложку соды.
4. В сосуд наливается вода, соль тщательно размешивается до полного растворения.
5. Автомобильное или иное зарядное устройство присоединяем плюсовым выводом к обрабатываемому изделию, минусом — к любому металлическому предмету, который будет помещен в сосуд с водой. Этим предметом может быть другая ложка, кусок толстой проволоки, металлическая пластина.
6. Выпрямитель включают в сеть. Практически сразу в стакане начнется реакция травления с потемнением жидкости. Длится она 1-5 минут. Зависит это от величины тока. Изделие периодически проверяется. После достижения нужной глубины травления его вынимают из емкости.
7. Лак смывается жидкостью для снятия лака. Результат должен выглядеть примерно так (фото № 3).

Фото 3. Именные гравированные ложки и что интересно гравировку можно сделать на различных металлических предметов в простом домашним условие.

Таким способом можно обрабатывать любые металлические предметы в домашних условиях. Если лаком сделать надпись, то она будет выпуклой на протравленном фоне. Для более качественной работы рекомендуется приобрести специальный инструмент — гравер. Он может работать от электрической сети и от встроенных батарей питания. В комплекте обычно идут буры разной формы. Ими можно работать по стеклу, пластмассам и по другим материалам. Обручальные кольца с гравировкой — это отличный подарок молодоженам (фото № 2). Но делать это самостоятельно можно только тогда, когда вы полностью уверены в результате работы.
