Собираем дегидратор своими руками

Подключение проводов

После сборки конструкции припаиваете провода к пленке, как обговаривалось выше и выводите их через отверстия в боковой ножке.

Там же, сбоку, дабы спрятать все провода подальше от глаз, прикручиваете кабель канал.

А снизу монтируете выключатель для вкл-откл сушилки. При мощности до 2квт подойдут модели с номинальным током на 10А.

Проводников у вас будет несколько штук. Вдвое больше, чем полок. В нашем варианте пять. Пять с одной стороны ножки (фаза), пять с другой (ноль).

Чтобы их соединить воедино и вывести одним кабелем воспользуйтесь распредкоробкой.

При помощи двух зажимов Wago на шесть клемм, соединяете все в одну точку (на одной стороне ноли, на другой фазу) и подключаете сюда один двухжильный кабель питания на 220В.

Грубо говоря, все провода от пленки с правой стороны скручиваются в один провод. И все провода с левой в другой. В итоге получается два провода или две скрутки. Вот к ним то вам и нужно подключить двухжильный кабель питания с вилкой.

Обязательно включайте вилку в ту розетку, которая защищена УЗО или диффавтоматом!

При сушке рекомендуют не выкладывайть кусочки фруктов и овощей непосредственно на пленку.

Пленка эта делается из термопластичного полимера ПЭТ (полиэтилентерефталат). А он бывает пищевой и не пищевой. В теплых полах используется, как вы понимаете второй вариант.

Поэтому как уже говорилось выше, обязательно застилайте поверхность бумагой для выпечки. Также это помогает сушить продукты с повышенным содержанием сока (ягоды).

Во-первых, у вас ничего не будет контактировать напрямую. Во-вторых, вы навсегда забудете что такое прилипание и чистка пленки от сладких пятен.

Инфракрасный дегидратор

Хорошую сушилку для трав, орехов, грибов и фруктов можно изготовить с применением инфракрасной лампочки. Для работы нужны такие материалы и инструменты:

  • проволока диаметром 5-8 мм;
  • небольшая картонная коробка;
  • фольга;
  • металлическая сетка;
  • патрон для лампы с креплениями;
  • градусник;
  • инфракрасная лампочка мощностью 60 Вт;
  • отвертка, нож и шило;
  • саморезы, скотч.

Совет! Вместо лампочки, вполне подойдет нагревательный элемент, используемый при монтаже теплых полов. Достаточно будет куска такой пленки размером 50 × 100 см (исходить нужно из размеров коробки). Его мощность примерно составит 110 Вт.

Коробку изнутри обклеивают фольгой и по ее размеру заготавливают сетчатые полочки. На одной из стенок внизу делают отверстие под провод и там же закрепляют патрон с инфракрасной лампочкой. На одной из внутренних стенок короба прикрепляют термометр.

Из кусочков проволоки делают держатели сетчатых поддонов. Для этого необходимо проткнуть стенки коробки, продеть куски проволоки и закрепить их концы скотчем.

С помощью термометра можно отслеживать температуру внутри устройства. Сушить растительные продукты рекомендуется при температуре 40-50 градусов. Если температура внутри сушилки превышает норму, можно на время выключать лампочку либо оставлять крышку ящика приоткрытой. Более удобным для эксплуатации это изделие можно сделать за счет установки температурных датчиков. Которые будут сами отключать лампу при перегреве.

Виды сушилок

Существует огромное количество разновидностей сушилок, которые классифицируют согласно:

  • моделей;
  • размерных характеристик;
  • вместительности;
  • материала изготовления.

Среди основных наиболее популярных видов стоит выделить:

  • каркасный тип;
  • складной;
  • стационарный;
  • подвесной;
  • предназначенный для просушивания рыбы;
  • универсальный тип (можно использовать не только для сушки рыбы, но и ягод, грибов, зелени).

Несмотря на небольшое различие конструкций они объединены наличием сетчатых (марлевых) стенок, не нарушающих прохождение воздушных масс и препятствующих отложению личинок мух на рыбе. Наличие дверцы (для загрузки и выгрузки продукции) делает процесс размещения весьма простым.

Критерии выбора

Чтобы сделать правильный выбор при покупке сушилки, следует обратить внимание на такие критерии:

Вместимость устройства

Этот показатель напрямую зависит от количества и диаметра лотков:

  • для небольшой семьи подойдет устройство, имеющее 3-5 уровней: оно даст возможность высушить несколько килограммов продуктов за один сеанс;
  • для людей, привыкших запасаться витаминами на зимне-весенний период в больших масштабах, существуют модели с 6-8 ярусами и больше;
  • можно найти приборы, вмещающие 15-20 поддонов для плодов и овощей: они способны перерабатывать до 15 кг свежей продукции.

Мощность

В зависимости от модели, мощностные характеристики могут варьироваться от 170 до 1000 Вт. Скорость обработки плодов зависит от данного показателя: чем он выше, тем быстрее будет проходить процесс высушивания фруктов и овощей. Но и электропотребление в таком случае будет больше, чем у менее мощных сушилок.

Материал

Сушилки для овощей и фруктов могут иметь пластиковый или металлический корпус.

Первый имеет небольшой вес, что очень удобно при транспортировках. Если было решено покупать прибор, выполненный из пластика, то нужно выбирать такую модель, материал которой является качественным и изготовлен из пищевого синтетического материала. Некачественный пластик может отрицательно сказаться на здоровье из-за содержания в нем и выделения токсичных веществ при эксплуатации.

Металлический корпус более прочный, но вес такого прибора, как и стоимость, гораздо выше.

Способ подачи нагретого воздуха

Существует два варианта подачи: горизонтальный и вертикальный:

  • прибор первого типа равномерно просушивает лотки с фруктами и овощами;
  • приборы с вертикальным способом подачи требуют периодического перемещения лотков.

Тип управления

Может быть механический или электронный тип управления. Первый отличается простотой и надежностью, а сами сушилки с подобным управлением стоят не слишком дорого. Электронная система управления устанавливается на дорогие модели.

Дополнительные функции

Дополнительные опции прибора для сушки овощей и фруктов делают процесс его эксплуатации легче и удобнее:

  • защита от перегрева продлит срок службы устройства и сделает процесс эксплуатации безопасным;
  • наличие таймера автоотключения поможет автоматически деактивировать сушилку после истечения заранее заданного времени, что предотвратит пересушивание плодов;
  • возможность приготовления пастилы, вяления рыбы или мяса сделает устройство более универсальным;
  • наличие температурного регулятора поможет сохранить максимальное количество витаминов и полезных элементов в плодах.

Поможет определиться с окончательным выбором видео, в котором рассказывается о принципе работы и основных характеристиках прибора:

Сборка инфракрасной сушилки

Для грибов, овощей, орехов и фруктов подойдет инфракрасная сушилка. Изготовить ее достаточно просто собственноручно. Для этого понадобятся следующие материалы:

  • железная проволока диаметром от 5 до 8 мм;
  • коробка из картона, например, от пылесоса;
  • алюминиевая фольга;
  • сетка из металла;
  • патрон под лампочку;
  • шило;
  • отвертка;
  • саморезы;
  • патрон под обычную лампочку с креплениями;
  • термометр;
  • инфракрасная лампочка;
  • алюминиевый скотч или клей.

Установку создают в следующей последовательности.

  1. Внутренности коробки обклеивают алюминиевой фольгой, используя для этого скотч или клей.
  2. Из сетки по размеру короба делают полочки.
  3. На любой стенке возле дна делают отверстие под питающий провод и закрепляют саморезами патрон.
  4. Вкручивают инфракрасную лампочку.
  5. К любой боковине прикрепляют градусник.
  6. Нарезают проволоку на куски, которые по длине больше ширины коробки приблизительно на 5 мм.
  7. Протыкают отверстия в боковинах под стержни для стеллажей.
  8. Вставляют в них проволоку и снаружи заклеивают ее торчащие концы скотчем.
  9. Укладывают стеллажи.

В итоге после всех манипуляций получится установка, аналогичная представленной на фото ниже.

Крышкой могут служить боковые части от коробки, или ее делают отдельно из того же картона. Если есть желание автоматизировать конструкцию, то следует использовать датчик температуры. Под его контролем лампочка будет включаться автоматически.

Также в созданной конструкции можно применять лампу накаливания (достаточная ее мощность равняется 60 Вт) либо греющую пленку, используемую для создания теплых полов. В последнем случае в домашних условиях достаточно куска 50 на 100 см мощностью 110 Вт. В общем случае длина фрагмента выбирается по используемой коробке.

При использовании пленки понадобится еще:

  • изоляция, например, битумная, применяемая при создании теплых полов;
  • комплект, состоящий из 2-х зажимов, двух люверсов и стольких же клемм-колец, который предназначен для подсоединения питания к пленке.

На битумную изоляцию сверху укладывают ПВХ ленту. Чтобы подключить пленку, понадобится паять провода и контакты.

Такая сушилка позволяет достичь температуры почти 60 градусов. Ее можно сворачивать в рулон и укладывать на дно коробки, изготовленной ранее указанным способом.

Электросушилка фруктов и овощей своими руками

Для этого необходимо сделать корпус электросушилки, купить вентилятор, ТЭН, датчик температуры (терморегулятор), реле времени, два регулятора тяги дымохода.

Вентилятор

Для наших целей лучше всего подойдут бытовые дымососы для котлов.

Дымососы для бытовых котлов

Их отличительная особенность в том, что они могут пропускать через себя воздух температурой до 150°С без ущерба для электродвигателя. Обыкновенный осевой вентилятор для этих целей не годится. Он не в состоянии работать при температуре 50°С продолжительное время. Диаметр дымососов начинается от 150 мм. В трубу, идущую от дымососа необходимо поместить электрический ТЭН с открытой спиралью.

Электрический ТЭН для сушилки

Для максимального отбора тепла ТЭН должен быть с открытой спиралью. Мощность рассчитывается из расчёта допустимой номинальной мощности для дома и равняется 3 кВт минус мощность вентилятора дымососа и бытовых приборов. Если эту норму превысить, то автоматика будет срабатывать и отключать свет в доме.

Электрический нагреватель с открытой спиралью

При выборе электрического нагревателя учитывайте его габариты. Он должен поместиться в трубу, которая подсоединяется к дымососу или вентилятору, подающему воздух в сушильную камеру.

Плавный терморегулятор

Терморегуляторы с плавным регулированием температуры от 0 до 300°С это стандартная деталь всех бытовых электропечей. Его надо включить последовательно в электрическую цепь с тэнами и вентилятором. При достижении необходимой температуры он будет автоматически отключать нагрев и вентилятор.

Бытовой терморегулятор

Можно использовать термопару от жарочных шкафов.

Где купить терморегулятор? Вариантов покупки существует несколько:

Вполне возможно приобрести терморегулятор на блошином рынке.

Реле времени

Для того чтобы полностью автоматизировать самодельную сушилку надо купить  электронное двухканальное реле времени с программированием на неделю.

Вариантов исполнения и программирования реле времени много и каждый сможет выбрать для себя подходящее.

Подключив к реле времени вентилятор и ТЭН, можно настроить его работу опытным путём. Для этого надо задать время включения ТЭН и вентилятора.

Регулятор тяги дымохода

Регуляторы тяги устанавливают в дымоходах из нержавеющей стали. Это автоматическое устройство представляет собой точно подогнанный клапан на оси. Для того чтобы он был всегда закрытым или открытым на одну из сторон установлен небольшой груз.

Установите эти два клапана в отверстиях на входе и выходе из сушилки. При отключенном вентиляторе они под весом груза закроют вход и выход тёплого воздуха.

Регулятор тяги

Применение этих клапанов позволит автоматизировать забор и подачу воздуха без применения исполнительных механизмов и дорогостоящих командоконтролеров.

Для особо продвинутых мастеров на все руки рекомендуем купить программируемый командоконтролер. Это оборудование сложнее, но оно позволяет автоматизировать все процессы сушки, подключение датчиков влажности, температуры, двигателей, шиберных заслонок и других исполнительных механизмов. Они широко применяются для сушильных камер пиломатериалов.

Классификация сушилок

По направлению подачи воздуха

Существуют два основных вида сушилок для овощей и фруктов (дегидраторов). Один вид – с вертикальным потоком воздуха, другой – с горизонтальным. Среди вертикальных существуют варианты с вентилятором сверху или снизу.

Дегидратор для овощей и фруктов

Хорошее распределение тепла дает вертикальный тип с вентилятором на дне. Однако недостаток его в том, что вентилятор потом трудно очистить от всего того, что на него накапало. Ведь некоторые продукты, особенно ягоды, могут давать сок во время сушки. Вертикальная сушилка с верхним вентилятором устраняет эту проблему, однако, сушка идет очень неравномерно – верхний лоток высыхает быстрее.

Вертикальная сушка овощей с верхним обдувом

Дегидраторы с горизонтальным потоком воздуха прежде всего не допускают смешивания запахов между лотками с разными продуктами. Кроме того, они обеспечивают достаточно равномерный нагрев между лотками и такую сушилку удобнее мыть. Еще одно достоинство этого типа в том, что они прямоугольные, а не круглые и, соответственно, эффективнее используют пространство на столе. Но дегидратор с горизонтальным потоком воздуха, как правило, стоит дороже.

Дегидратор с горизонтальным обдувом

Размер также имеет важное значение в зависимости от того, какие объемы вам нужны за один раз. Некоторые типы сушилок имеют наружные стенки с подносами, которые вынимаются и вставляются. Эти типы идеальны, если вы собираетесь сушить весь запланированный объем за один раз

Эти типы идеальны, если вы собираетесь сушить весь запланированный объем за один раз.

Сушилка для овощей и фруктов с вставными подносами

Некоторые дегидраторы имеют наращиваемые лотки. Это хорошо тем, что вы можете приобрести дополнительные лотки, если вы захотите расширить объем, вместо того, что бы покупать новый дегидратор.

Сушка с наращиваемыми лотками

По принципу действия

Все существующие виды сушилок для трав, грибов, фруктов и овощей можно разделить на две большие категории по принципу действия:

  • Конвективные.
  • Инфракрасные.

Каждая разновидность обладает своими особенностями, достоинствами и недостатками, что стоит рассмотреть отдельно.

Конвективные сушилки: принцип действия и нюансы

Первыми появились конвективные аппараты. Принцип работы таких бытовых приборов основан на циркуляции горячего воздуха. Это накладывает свой отпечаток на готовый продукт. Высушенные фрукты или овощи покрываются сухой корочкой, своеобразной пленкой, так как первым делом влага испаряется с поверхности, и лишь после этого начинает подсушиваться мякоть. Таким образом, процесс обезвоживания получается достаточно длительным.

Сушилка для овощей и фруктов конвективного типа

Если сравнивать плоды, высушенные на солнце, с плодами, высушенными в конвективной сушилке, то невооруженным взглядом заметны различия, цвет, а также вкусовые характеристики отличаются. Особого упоминания заслуживает то, что горячий пар «убивает» витамины, соответственно, лишь часть полезных веществ сохраняется. Специалисты по электронике также отмечают, что конвекция требует внушительных энергетических затрат.

Принцип работы конвективной сушилки для овощей и фруктов

Инфракрасные сушилки: особенности работы

Инфракрасные сушилки появились позже, но практически сразу стали наиболее перспективным вариантом для работы с фруктами, овощами, травами и грибами. Принцип действия подобен работе солнца. Воздействие осуществляется исключительно на водную составляющую продуктов. Инфракрасное излучение обрабатывает растения в щадящем режиме, обычно температура не превышает 60 градусов, что несравнимо с горячим паром.

Инфракрасная сушилка для овощей и фруктов

Самым большим достоинством ИК-сушки является то, что в готовом продукте сохраняется большая часть полезных веществ, в том числе витамины, которые разрушаются при высоких температурах

Специалисты по бытовой технике акцентируют внимание на низком энергопотреблении подобных приборов

Инфракрасная сушилка отличается низким электропотреблением

Какие бывают сушилки для овощей и фруктов

Можно выделить несколько основных параметров, по которым сушилки различаются между собой:

1. Тип обдува.

Сушилки бывают с вертикальным и горизонтальным обдувом. Вертикальные сушилки имеют круглую форму, вентилятор расположен снизу и направляет поток воздуха вверх. Такие сушилки, как правило, более дешёвые, но обладают рядом существенных недостатков: неравномерная сушка продуктов на разных уровнях, меньшая вместительность, неудобная перестановка лотков, смешивание запахов продуктов с разных полок. Горизонтальные дегидраторы стоят немного дороже, но отличаются равномерной сушкой, большей вместительностью, удобной перестановкой лотков. Такие модели сушилок имеют прямоугольную форму, вентилятор в них расположен на задней стенке и равномерно обдувает продукты на всех полках, благодаря чему запахи не смешиваются.

Выбирайте горизонтальные дегидраторы – они отличаются более равномерной сушкой и удобством использования.

2. Вместительность.

Среди горизонтальных дегидраторов встречаются модели на 6, 7, 10 и даже 20 лотков – для любых потребностей. Наиболее популярными являются сушилки на 7 или 10 лотков – такой вместительности с запасом хватает для домашнего использования даже в больших семьях или для сушки урожая. Одной из наиболее компактных моделей является дегидратор Dream Vitamin DDV-07 на 7 лотков. А для больших объёмов продуктов существуют сверхвместительные сушилки на 20 лотков. 10-лотковый дегидратор – золотая середина, которая подойдёт практически для любых нужд – городских жителей, дачников, садоводов, больших семей с детьми.

3. Материалы.

Предпочтительнее сушилки со стальными полками, например Dream Vitamin DDV-10. Если для вас важным фактором является прочность корпуса, то можно выбрать модель с корпусом из нержавеющей стали, например, Dream Pro.


Отдавайте предпочтение дегидраторам со стальными лотками – они безопаснее и долговечнее.

4. Настройки времени и температуры.

Современные сушилки для овощей и фруктов позволяют выставить время сушки, по окончании которого прибор выключится автоматически

Такая функция предусмотрена, к примеру, в дегидраторе Dream Vitamin. А это значит, что с ним вы сможете натуральным способом законсервировать овощи, фрукты, ягоды, зелень, грибы  на долгие годы, сохранив при этом полезные вещества продуктов – витамины, энзимы и микроэлементы.

Плюс ко всему, панель управления Dream Vitamin содержит полезные подсказки по сушке разных продуктов.

Из пластиковых панелей и уголков

Подобная конструкция имеет сходство с описанной выше моделью. Главным отличием в данном случае является пластиковый ящик (готовый), который берётся за основу в первом варианте. Второй вариант подразумевает его изготовление своими руками, задавая при этом желаемые размеры.

При изготовлении конструкции не обойтись без следующих материалов:

  • пластиковых моделей;
  • направляющих;
  • уголков;
  • финишных планок;
  • клеевой основы (жидких гвоздей);
  • проволоки для прутьев;
  • вытяжки;
  • сетки (выполняет функцию закрывания входного отверстия).

Собираем сушилку на основе пластиковых панелей и уголков

  1. На панели из пластика следует произвести замеры высоты ящика.
  2. Отрезаем необходимое количество планок. Для определения количества потребуется разделить показатели длины и ширины (предполагаемые) на размерные показатели панели. В конце число необходимо округлить.
  3. Аналогичным образом вырезаются детали для поверхности дна и крышки сушильной камеры.
  4. Монтаж пластиковых панелей достаточно прост. Одна из панелей фиксируется в уголке необходимой длины. Оставшиеся панели закрепляются в области пазов с помощью жидких гвоздей.
  5. Собрав сторону до конца, приступаем к закреплению верхней части финишной планкой. Нижняя часть и второй край скрепляется с помощью уголка.
  6. Подобным образом собираются следующие стороны камеры. После этого производим монтаж панелей поверхности дна конструкции.
  7. Собрав последнюю сторону, проверяем, чтобы в верхней части изделия по всей длине размещалась финишная планка.
  8. Элементы крышки склеиваются между собой и облагораживаются крайние части благодаря применению планок.
  9. Размещаем прутья по той же схеме, как и в предыдущей вариации монтажа сушилки из ящика (пластикового).
  10. Оснащаем изделие вытяжкой и используем конструкцию по назначению.

Солнечная сушилка с вентилятором и терморегулятором

Для создания рабочей автоматизированной модели длиной 1 м, высотой 0,6 м и шириной 0,53 м понадобятся следующие материалы:

  • стекло;
  • деревянные бруски и рейки;
  • фанера;
  • металлические уголки;
  • алюминиевый лист;
  • вентилятор диаметром 120 мм напряжением на 12 В;
  • сетка против москитов;
  • терморегулятор (например, W1209), состоящий из контроллера температуры и термостата;
  • стабилизатор напряжения с микросхемой КР142ЕН8Б;
  • солнечная батарея, выдающая напряжение величиной 12 В;
  • металлическая сетка для поддонов.

Схема аппарата представлена на фотографии далее.

Алгоритм изготовления конструкции следующий.

  1. По схеме выше собирают каркас из брусьев и фанеры, соединяя отдельные элементы саморезами, металлическими уголками.
  2. Герметизируют сделанный корпус.
  3. К дну прикрепляют колесики (диаметром 40-100 мм), чтобы удобно было поворачивать по солнцу конструкцию.
  4. Делают заднюю дверцу из стекла, чтобы можно было укладывать продукты, а также наблюдать за процессом их сушки.
  5. Устанавливают через 7 см семь полок.
  6. Делают полочки из москитной либо стальной сетки и реек.
  7. На панель коллектора укладывают алюминиевый лист, окрасив его предварительно черной термостойкой краской.
  8. Монтируют сверху вентилятор.
  9. Собирают электрическую цепь, соединяя между собой стабилизатор, солнечную батарею, терморегулятор и вентилятор, как показано на схеме ниже.
  10. Настраивают контроллер на требуемую рабочую температуру.

Стабилизатор нужен для поддержания постоянного напряжения на контактах вентилятора величиной 12 В. Дальнейшее усовершенствование созданной конструкции возможно путем регулировки оборотов вентилятора
. Прибор рекомендуется поворачивать так, чтобы коллектор и батарея постоянно освещались солнечными лучами.

Особенности засолки сушки рыбы

При удачном стечении обстоятельств, улов рыболова может исчисляться не штуками выловленной рыбы, а килограммами ее веса.

И в этом случае возникает необходимость сохранения добытого продукта. Конечно, на выручку может прийти холодильник. Но какое, ни с чем несравнимое, удовольствие испытываешь при поедании собственноручно выловленной и засушенной рыбки.

При заготовке улова следует помнить о некоторых особенностях. Во-первых, перед сушкой рыбу следует хорошенько просолить.

Видео по теме

Видео о засолке леща

перед сушкой

Для улучшения вкуса будущего продукта лучше использовать не только соль, присыпая ею в объемистой емкости ряды хвостатых, но и добавить несколько горстей черного перца горошком и размолоть десяток листочков лаврушки.

Некоторые гурманы смешивают соль с сахаром в соотношении 3/1. В случае засолки улова непосредственно на месте рыбалки, особенно в жаркое время года, во избежание порчи рекомендуют рыбу потрошить. В этом случае количество соли можно слегка уменьшить.

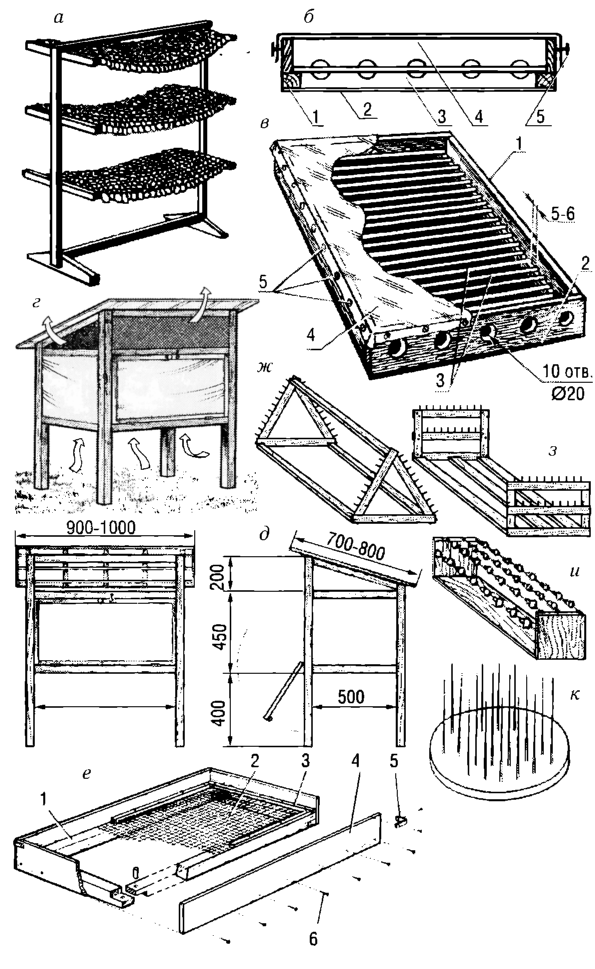

Во-вторых, в процессе вяления рыба очень привлекает мух, стремящихся отсадить в каждую тушку свои яйца. Естественно, такая «приправа» не многим по вкусу, поэтому необходимо принять меры для предотвращения свободного доступа насекомых. Рассмотрим несколько вариантов бытовых сушилок для рыбы, сделанных своими руками из самых разных подручных материалов.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
