Самостоятельное подключение проточного водонагревателя

Монтаж газовой модели

Монтаж газовой колонки или газового проточного водонагревателя выполняют только после согласования с газовыми службами с изготовлением проекта газоснабжения дома или квартиры.

Намного проще выполнить подключение, если новая модель колонки по параметрам будет соответствовать старой. Несмотря на то, что для подключения газового водонагревателя необходимо приложить большие организационные усилия, этот метод получения ГВС более предпочтителен в связи с низкой ценой на газ и высокой скоростью нагрева.

Согласование

Согласование подключения газовой колонки начинают с изготовления проекта газоснабжения с детальным описанием модели устройства, отвода дымовых газов, системы газоснабжения и защиты, а также установки газового счетчика. Проект должна выполнять компания, имеющая право на соответствующий вид работ, а согласовывается он с газовой службой, архитектурой, пожарниками, СЭС и эксплуатационной жилищной компанией.

Согласования будут выполнены, если проект будет соответствовать СП 42-101 от 2003 года и СНиП 42-01 от 2002 года. При этом объем помещения для установки должен превышать 7,5 м3, а высота свыше 2 м, с обязательной трехкратной естественной циркуляцией воздуха.

Демонтаж старой газовой колонки

Для того чтобы произвести демонтаж газовой колонки, приглашают представителя горгаза, чтобы он перекрыл подачу газа на старый аппарат.

Далее работы по демонтажу проводят самостоятельно: откручивают гайку на газовом гибком шланге или отсоединяют металлическую трубу и заменяют ее на современный гибкий шланг с новой запорной арматурой. По завершении демонтируют дымовую трубу и снимают колонку со стенового крепления.

Установка нового устройства

Установка газового водонагревателя

Перед установкой новой колонки проверяют работоспособность дымовентиляционных каналов, дымовой трубы, при необходимости очищают их от сажи и пыли. Продумывают схемы подключения водяной линии от колонки, обычно на кухне и в ванной комнате и протягивают трубную разводку с установкой запорно-распределительной арматуры.

По имеющемуся в комплекте набору креплений уточняют месторасположение колонки, и готовят отверстия под анкера. Закрепляют на стенке корпус, снимают лицевую панель и проводят подключение колонки по дымовому каналу, газовой и водяным трактам в соответствии со схемами, указанными заводом-изготовителем.

Современные проточные водонагреватели сегодня становятся незаменимыми устройствами бытового горячего водоснабжения в квартире и на даче. Наиболее простыми считаются электрические скоростные водонагреватели, но себестоимость такого нагрева ГВС в разы превышает стоимость горячей воды, полученной в газовой колонке.

Инструкция по запуску бойлера Thermex

Если монтаж оборудования проводят обычно специалисты, то с его запуском хотя бы раз в год приходится сталкиваться самим хозяевам. Рассмотрим подробнее, как включить водонагреватель Термекс, чтобы не повлиять негативно на его эксплуатационные свойства. Ведь именно от правильности выполнения процесса во многом зависит длительность эксплуатации и частота обслуживания.

Порядок выполнения работ

Включение бойлера: этапы запуска водонагревателя и настройка могут немного отличаться. Все зависит от того, используется проточное устройство или накопительное. Однако, несмотря на конструкционные различия, порядок их включения имеет одинаковый принцип. Универсальная инструкция по запуску бойлера Термекс выглядит следующим образом:

• Прежде чем включить водонагреватель, перекрывается запорная арматура подачи горячей жидкости из общего стояка. Это производится, даже если на трубе установлен обратный клапан. Ведь при незначительной его неисправности без перекрытия канала прибор будет отапливать центральный водопровод.
• Перед тем, как включить накопительный водонагреватель Термекс в сеть, его наполняют водой. Открываются по очереди выход из устройства горячей жидкости и смеситель, а после них – вход холодного потока. Указанные манипуляции нужны, чтобы вытеснить из системы воздух.
• После того как вода потекла ровным потоком, можно ее перекрывать, включать агрегат в электросеть и, выставив настройки и обождав час-два, приступать к его использованию.

Схема подключения водонагревателя компании Thermex при использовании аппаратов проточного типа будет аналогичной, за исключением того, что результат почувствуется сразу.

Следующий этап после включения – проверка работоспособности. Перед тем, как пользоваться водонагревателем Термекс нужно:

• Убедиться, что при включении в сеть загораются индикаторы питания.
• Замерить температуру жидкости, подающейся на смеситель.
• Через 20 минут взглянуть на датчики оборудования, если подключение бойлера с сенсорной панелью выполнено правильно – на приборе уже должен будет увеличиться показатель температуры. В случае отсутствия электронной панели надо еще раз замерять степень нагрева воды на выходе из смесителя.

Что делать, если Термекс не включается

Процесс монтажа проточного водонагревателя Thermex или любой другой модели предполагает наличие исправных элементов сети: розеток, автоматов защитного отключения, кабелей достаточной толщины. Устройства имеют очень большую мощность, поэтому если они не работают, прежде всего, вооружившись тестером, надо проверить наличие электроэнергии в розетке, затем – клеммы питания. Видео инструкция по установке водонагревателя Термекс поможет найти их месторасположение, а тестер – снять показания. Если напряжение равно нулю, значит перебит кабель электроприбора.

Что делать, если водонагреватель Термекс не включается, вернее, питание подается, но он выдает ошибку – самый популярный вопрос. В этом случае нужно открывать инструкцию прибора и смотреть пояснение, соответствующее указанному на дисплее коду. Если же такая возможность отсутствует, причины проблемы могут быть следующими:

ТЭН имеет испорченную или перегоревшую спираль. Признаком часто служит пробой электричества на корпус, тогда сразу срабатывает автомат УЗО и отключает подачу электроэнергии. Бороться с этим выйдет только путем замены ТЭНа. Срабатывает защита, если нагрев теплоносителя поднимется выше установленного предела (обычно больше 90 градусов), что происходит как при поломке регулирующего термостата, так и при банальном скоплении накипи на ТЭНе, после чего он перегревается. Бак не заполнен водой. Как включить впервые бойлер Thermex ID 50V или другую модель, было рассмотрено выше, и при несоблюдении требований по вытравливанию воздуха из патрубков срабатывает защитный механизм

Обратим внимание, что делать это нужно, даже если система заполнена, но ею долго не пользовались

Схемы подключения различных видов бойлеров

Есть разные виды бойлеров, к примеру приборы косвенного нагрева могут работать с любым источником горячей воды. Для них подходит любой твердотопливный водогрейный котел (на угле, дровах), можно подключить к электрическому, двухконтурному или одноконтурному газовому котлу или работающему на жидком топливе. Надо знать, что эффективность работы системы напрямую зависит от мощности котла, которая должна быть достаточной. Чтобы устройство хорошо выполняло свою работу, надо понимать, как подключить бойлер, в точности соблюдать схему его подсоединения к водопроводу.

Подключение накопительного водонагревателя к водопроводу — схема

В основном в инструкции производители к своей технике прилагают схему, следуя которой устройство подключают. Ее обязательно изучают, потому что могут быть определенные отклонения от общепринятого варианта.

Перед тем как присоединять водонагреватель к водопроводу подготавливают инструменты и материалы, которые могут отличаться в зависимости от модели и типа оборудования. Есть стандартный набор:

• рулетка и уровень;
• перфоратор и насадки;
• щипцы и кусачки;
• разводной и гаечный ключи;
• тройники и запорная арматура;
• трубы для горячего водовода;
• фитинги для соединения с водопроводной системой;
• ФУМ-лента, льняная нить, специальная паста для герметизации соединений;
• гибкие соединительные шланги;
• 2-3 запорных крана.

Для подачи воды в бойлер в подходящем месте делают врезку тройника. На подающем трубопроводе в обязательном порядке для безопасности устанавливают 1 либо несколько специальных клапанов. В сеть местного домашнего горячего водоснабжения через тройник к проходящей трубе врезают выводной трубопровод подогретой воды, лучше всего сделать к коллектору. При подключении квартиры к централизованному горячему водоснабжению необходимо поставить кран. Он в случае необходимости будет отсекать внутреннюю сеть от общей.

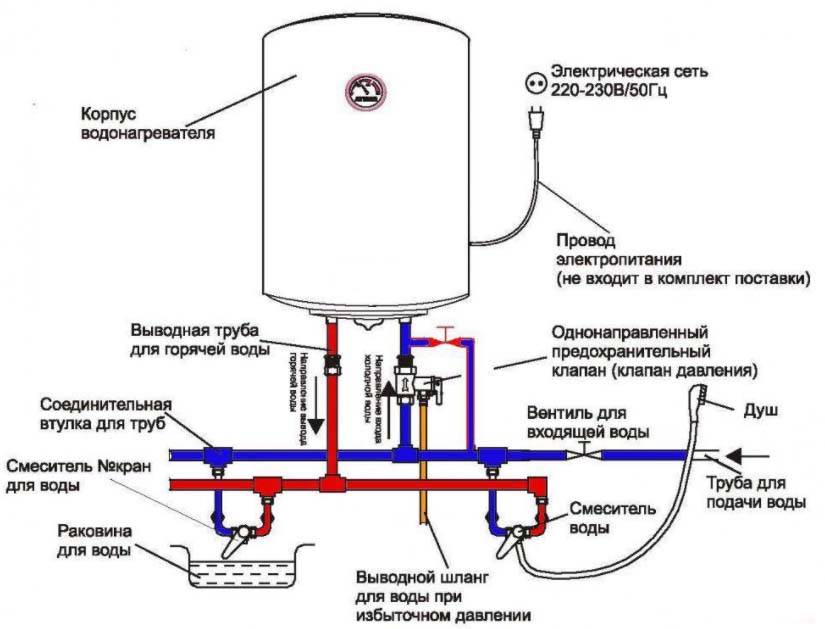

Схема подключения накопительного водонагревателя

Многие специалисты дополняют эту схему. Например, по холодному и горячему патрубку ставят тройники с кранами. При проведении ремонта или профилактики воду с бака легче сливать. Устанавливают водяной редуктор, который выровняет скачки давления, нередко случающиеся в сети холодного водоснабжения. Также он предохранит технику от гидравлических ударов.

Схему подключения дополняют смесительным термостатическим клапаном. В задачу терморегулятора (термостатата) входит обеспечение в системе снабжения горячей водой определенной температуры, которая была установлена предварительно. Для этого врезают в холодном трубопроводе еще тройник. В клапане-термостате до нужной температуры перемешивается горячая и холодная вода. От материала и месторасположения трубы зависят варианты решения.

Установка и подключение проточных водонагревателей

Есть стационарные модели проточного типа, которые состоят из корпуса и проточного нагревателя. Их монтируют на стену. Они обеспечивают горячей водой несколько точек, к примеру, раковину и душевую кабину. Вода быстро нагревается, подается в смеситель. Чтобы снизить потери тепла при перемещении по трубам, прибор размещают рядом с водозаборными точками. Оборудование выделяется компактностью, поэтому можно поставить прямо под раковиной в ванной или на кухне.

Перед тем как подключать водонагреватель проточного типа надо понимать, что он создает существенную нагрузку на электросеть. Техника рассчитана на потребление электричества свыше 3 кВт. Ее устанавливают при наличии в доме трехфазной сети. Проводят отдельную линию. Из инструментов и материалов понадобятся:

• перфоратор с оснасткой или дрель-шуруповерт;
• обжимной инструмент (стриппер) и плоскогубцы;
• рожковые и разводной ключи;
• отвертка и молоток;
• устройство защитного отключения с подходящими характеристиками;
• металлопластиковая труба;
• тройник;
• ФУМ-лента;
• розетка с заземлением.

Для установки необходимо подобрать ровное место в ванной комнате или на кухне, отметить места для отверстий под крепежи. Если привесить водонагреватель на кривую стену, вода будет подаваться неравномерно, прибор начнет неправильно работать, может повредится тэн.

Перфоратором или дрелью проделывают отверстия. Монтируют крепления, которые в основном поставляют с бойлером. В проточное устройство не ставят спускной клапан давления, так как оно не перегревается. В трубопровод, по которому подается холодная вода, устанавливают шаровой запорный кран и фильтры грубой очистки от песка. На входе ставят кран, чтобы настраивать температуру.

Нельзя самому подсоединять проточный водонагреватель к электрической сети без наличия соответствующих знаний, опыта и умения. Работы должен выполнять профессионал.

Подключение к сети — выбор кабеля и автомата

На трехфазном устройстве кабель 4-х жильный. На однофазном – трехжильный.

При этом на приборах большой мощности (выше 10кВт), ноль зачастую вообще не используется.

То есть, на однофазных устройствах вы подключаете Ноль+Землю+Фазу L1. Если на клеммах есть второй контакт L2, делаете на него перемычку.

На трехфазных водонагревателях мощностью 6-10кВт подключаются только две фазы и ноль (полюса для подключения – Pe, N, L1, L2).

А вот на экземплярах 12-15кВт идет только три фазы и земля.

Нулевой провод вообще не задействован в электроснабжении!

Заводской кусок кабеля удаляется и к месту установки выводится цельный провод непосредственно от щитовой.

Кабель какого сечения и какой дифф.автомат или УЗО здесь подобрать? Все зависит от мощности и рабочего напряжения проточного водонагревателя.

При выборе ориентируйтесь по следующим таблицам. Для однофазных водонагревателей:

Для трехфазных водонагревателей с нолем:

Для трехфазных водонагревателей без ноля:

Обратите внимание, на некоторых марках внутри устройства имеется кнопка предохранителя. Она защищает от избыточного давления или сухого включения

Перед самым первым запуском после присоединения всех проводов не забудьте проверить ее положение

Она защищает от избыточного давления или сухого включения. Перед самым первым запуском после присоединения всех проводов не забудьте проверить ее положение.

Виды водонагревателей и особенности их подключения

Все виды устройств, применяемые в жилых и общественных зданиях для нагрева воды (не для отопления!) можно разделить на группы по:

• способу работы – накопительные (большинство моделей) и проточные;
• используемому виду энергии – электрические, газовые, дровяные, комбинированные;
• объему нагреваемой воды. Для накопительных устройств этот параметр определяется объемом внутренней емкости, куда и набирается с последующим нагревом жидкость. Для проточных – количеством воды, пропускаемой нагревателем за минуту с нагревом до желаемой температуры;
• способу крепления – настенные (строго вертикального расположения, с выбором размещения по горизонтали или вертикали), напольные, встраиваемые.

Газовые, дровяные и комбинированные водонагреватели обычно являются частью индивидуальной системы отопления и имеют свои нюансы подключения и монтажа, поэтому в данной статье мы будем рассматривать только электрические устройства.

Если горячая вода в хозяйстве требуется постоянно и ее нужно много, оптимальным выбором станет накопительный бак. Проточные модели подходят для ограниченного расхода и локальной точки водозабора. Определить примерную потребность в горячей воде поможет таблица ниже.

Естественно, что необходимое количество воды должно обеспечиваться пропускной способностью водопровода. Поэтому для жилья, где подача воды осуществляется вручную (из колодца, колонки) речь об электрическом водонагревателе обычно не идет. В крайнем случае, это устройство снабжается водой из отдельного накопительного бака и включается только по мере необходимости.

Если выбор все же сделан в пользу проточного водонагревателя, необходимо сразу же определить возможность подключения устройства к домовой электросети – некоторые модели требуют слишком много электроэнергии, проводка просто не выдерживает силы тока.

Вертикальное или горизонтальное положение бака мало влияет на способ установки водонагревателя в квартире, здесь необходимо лишь учесть действительную возможность изделия работать в выбранном положении и правильно разместить все элементы подающего и отводящего водопровода.

Достоинства и недостатки проточного водонагревателя

Установка водонагревателя

Преимущества

1. Компактные размеры. Проточный обогреватель не занимает много пространства. При этом в продаже доступны модели нагревателей, укомплектованные смесителем и лейкой душа, что позволяет дополнительно сэкономить.
2. Быстрый нагрев. В отличие от моделей накопительного типа, проточные нагреватели начинают давать теплую воду уже спустя 30-60 секунд после запуска.
3. Отсутствие ограничений на объем подогретой воды. Пользователь может получить ровно такое количество горячей воды, которое ему нужно, в отличие от накопительных баков, объем которых ограничен.
4. Сравнительно низкая цена.

Недостатки

1. Сравнительно высокое потребление электроэнергии.
2. Требовательность к проводке, автомату и счетчику.
3. Ограниченная производительность. Этот недостаток актуален только для маломощных и компактных бюджетных моделей, способных готовить горячую воду исключительно для ванной комнаты. При необходимости обустройства разводки и на кухню придется потратить больше денег на покупку более энергоемкой и габаритной модели.
4. Сравнительно дорогая эксплуатация по причине существенного потребления электроэнергии.

   Установка водонагревателя своими руками

Проточные водонагреватели лучше всего подходят для домов и квартир, укомплектованных электрическими плитами. В данном случае счетчик и электропроводка уже будут соответствовать нормативным требованиям.

Подключение лейки и крана

Откручиваете с вашей стационарной лейки-душа шланг подачи воды и накручиваете его на входное отверстие проточника (синего цвета). Там и там резьба одинаковая – ½ дюйма.

При необходимости поменяйте внутреннюю резиновую прокладку (идет в комплекте).

На второй выход красного цвета накручиваете шланг с заводской лейкой от нагревателя.

Таким образом, то что у вас раньше было лейкой от душа – стало подачей холодной воды в проточник. А лейка со шлангом из комплекта – это та самая горячая вода на выходе.

Ошибка №5
Никогда не устанавливайте на выход никаких кранов или вентилей.

Хотя такие штуки и имеют внутреннюю защиту, но бывали случаи, когда при падении давления в системе происходил перегрев внутри нагревательного элемента с образованием пара и все это взрывалось.

Поэтому, когда вода из-под крана течет еле-еле (давление менее 0,03мПа), не пользуйтесь таким нагревом и выключайте все кнопки на корпусе, а лучше сразу выдергивайте вилку из розетки. Это поможет избежать нештатных ситуаций.

Что касается рабочего давления в системе, то такой прибор должен быть рассчитан на уровень до 0,6мПа. Смотрите параметры в инструкции при покупке.

Для первого запуска проточного водонагревателя перекрываете общий вентиль ГВС на входе в квартиру, и переводите положение переключателя на смесителе с крана на лейку.

Далее открываете на 10-20 секунд кран горячей воды и выгоняете воздух из труб. Только после этого можно запускать обогрев на среднем или минимальном уровне.

Помимо лейки в выходное отверстие можно вкрутить специальный тройник, а уже к нему присоединить кран-смеситель из комплекта. Это если прибор ставить над раковиной.

На тройнике имеется переключатель-кнопка с душа на кран.

На этом в принципе и все. Кипятка и мощного напора от такой времянки не ждите, не говоря уже про тропический душ. Но помыться под теплой водичкой в летний период вполне сгодится.

Если у вас нет стационарной лейки от душа или водонагреватель устанавливается на кухне, тогда придется сделать отпайку на любом ровном участке основной трубы через тройник и подключаться уже от нее гибкой подводкой.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

• количество проживающих в доме людей;
• максимальный расход горячей воды при одновременно открытых всех кранах;
• количество водоразборных точек;
• требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению. Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды. Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению. Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды. Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

• Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
• Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

• Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
• При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами

Несущая основа готова

Теперь к планке осталось закрепить корпус водонагревателя

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Крепление и подключение

Схема подключения проточного водонагревателя с тремя точками водозабора.

В нашем обзоре мы рассмотрим процесс установки выбранного вами проточного электрического водонагревателя своими руками в систему с несколькими точками водоразбора – это будут душ, умывальник и раковина на кухне. Также предполагается, что квартира уже подключена к горячему водоснабжению, но нужно его продублировать (актуально в летний период, когда выполняются плановые работы по ремонту систем водоснабжения).

Для начала нам нужно определиться с местом установки – схема подключения проточного водонагревателя в квартире должна быть такова, чтобы горячей водой смогли воспользоваться все потребители. Поэтому мы будем устанавливать нагреватель воды там, где поблизости проходят трубы с горячей и холодной водой.

С помощью карандаша размечаем отверстия для крепления нашего нагревателя воды

Берем в руки карандаш и размечаем на стене места, где мы будем сверлить отверстия под дюбели – для этого нужно глянуть на заднюю стенку водонагревателя, где находятся монтажные отверстия. После этого берем в руки дрель и приступаем к сверлению. В готовые отверстия загоняем дюбели, затем с помощью отвертки закручиваем шурупы и вешаем на них нагреватель воды.

В отдельных моделях нужно снять переднюю крышку и закрепить прибор шурупами изнутри. Необходимости в использовании мощных шурупов или анкерных болтов нет – в отличие от накопительных водонагревателей, проточные модели весят очень мало.

Для подключения холодной воды к проточному водонагревателю необходимо к крану, идущему от стояка, (если крана нет, то его необходимо врезать) присоединить тройник. К одному выходу тройника подключаем старую систему водопровода, а ко второму, через еще один кран, подключаем нагреватель воды.

На следующем этапе подводим холодную воду. Для этого врезаем в трубу кран, а после него – тройник. Кран необходим для полного отключения всей системы от водопровода (как правило, он уже есть в квартире). От тройника делаем отвод к нагревателю воды, для герметизации подключений используем фум-ленту. В отводе к нагревателю желательно установить еще один кран.

С выхода водонагревателя горячая вода отправляется к точкам водоразбора. Врезаем в трубу с горячей водой тройник, перед ним ставим кран, который будет отсекать центральное горячее водоснабжение. На трубе, ведущей от нагревателя к водопроводу, ставим еще один кран (все делается по аналогии с входными трубами).

Подключаем проточный водонагреватель к домашней электросети через УЗО.

На следующем этапе выполняем подключение к электрической сети. Так как у нас имеется несколько точек водоразбора, то водонагреватель нужен мощный. Следовательно, нам нужно проложить от электрического щита отдельный многожильный провод с сечением не менее 6 мм – посредством такого провода подключаются нагрузки до 10 кВт (при максимальном токе до 40 А). Не забываем установить на этот провод дополнительный автомат УЗО.

Если у вас нет опыта работы с электрическими щитами и электропроводкой, пригласите опытного специалиста. Работая с электрическим щитом, не забывайте соблюдать правила техники безопасности.

Как только все будет готово, можно приступать к тестированию системы. Нужно удостовериться, что наши соединения не имеют протечек. Перед включением проточного нагревателя воды следует убедиться, что в трубах имеется вода – включать нагреватель в «сухом» состоянии нельзя, так как это приведет к его выходу из строя.

Как пользоваться всей этой системой?

В летний период, когда горячего водоснабжение нет, нужно перекрыть подачу горячей воды и открыть краны на входе в водонагреватель и на его выходе. После этого включаем автомат УЗО и устанавливаем требуемую температуру нагрева (если есть подобные регулировки). Помните, что при использовании сразу двух точек водоразбора температура воды может несколько меняться.

При восстановлении централизованной подачи горячей воды, нужно отключить автомат УЗО, перекрыть краны на входе в водонагреватель и на выходе, после чего открыть кран подачи горячей воды из центрального водопровода. В случае повторных перебоев с горячим водоснабжением, мы сможем опять переключиться на проточный водонагреватель.

Схема подключения к электросети

Проводка в доме должна соответствовать мощности проточного нагревателя воды. Прибор мощный. Работает он кратковременно (только в период разбора воды), но сеть испытывает граничную нагрузку в 3,5 – 6 кВт, иногда и больше 10 кВт. В старых строениях ведут новую ветку от щитка. Розетки используют только с заземлением.

При подключении соблюдают фазировку в соответствии с зажимами:

• A, L, или P1 — фаза;
• В, N, или Р2 — нуль.

Подключение проточников небольшой мощности (от 3,5 кВт до 6,5 кВт):

• 3,5 кВт можно подключать в стандартную розетку на 16 А, остальные — только на отдельную линию.
• Переключателем выбирают работу в одном из режимов: 2,2 – 3,0 кВт; 3, — 3,5 кВт; 5,5 – 6,5 кВт, но нельзя быть уверенным, что ребенок не накрутит регулятор – простая розетка такого не выдержит.
• Проточики на одну точку разбора подключают, находя внутри корпуса землю, фазу и нуль, соединяют с жилами провода ПВС (желто-зеленый, белый, синий).
• Розетку защищают автоматом, УЗО или совмещенным дифавтоматом, номинальный ток которых вместе не превышает 16 А.

Подключение приборов большой мощности в квартиру, мощность 10 – 15 кВт, на три фазы:

• Откручивают болты внизу корпуса, снимают крышку.
• Отсоединяют проводной шлейф, идущий от управляющей платы до табло с цифрами.
• В трехфазной сети четырехжильный кабель, для однофазной берут трехжильный.
• В нагревателях 6 – 10 кВт подсоединяют нуль и 2 фазы, а в мощных (до 15 кВт) — три фазы и землю (подключают полюса N, Pe, L2, L1).
