Способы заземления стиральной машины в различных условиях

Как создавать безопасную обстановку в квартире?

Время постройки здания – главный фактор, от которого в дальнейшем зависит схема используемого подключения. Если имеется в виду новостройка, то серьёзные трудности по причине безопасности и подключений должны отсутствовать. Ведь строители обычно в таких случаях с самого начала организуют соответствующее заземление. У проводки для электричества с большой вероятностью будет присутствовать третий провод, который заземляет.

Таких мер вполне хватает, чтобы избежать поражений от ударов током.

Другое дело – если проживание организовано в доме, построенном ещё во времена Советского Союза. Здесь не обойтись без помощи специалиста. Либо проблема решается самостоятельно. Главное – не оставлять её совсем без внимания. В данном случае можно использовать два варианта.

При первом варианте предполагается, что источником заземления становится щиток. К нему идёт данный ресурс от посторонних источников. И от него же электричество идёт прямо в квартиру.

Работа проводится с выполнением следующих этапов:

  • Владельцы размещают две шины внутри щита. Одна из них должна быть нулевой, а другая – заземляющей, с соответствующим обозначением. Именно от этих элементов потом осуществляют разводку проводов, отдельно для бытовых приборов, и отдельно – для освещения.
  • Трёхжильный провод прокладывается от розетки, которая питает стиральную машинку. Главное – чтобы присутствовало медное сечение. Следующие нюансы учитываются при подключении.

Нулевой или синий провод должен соединиться с шиной нулевой. Фазный или красный провод идёт через УЗО мили автомат, а затем присоединяется к такому же фазному счётчику. Наконец, провод жёлто-зелёного цвета идёт к шине заземления. Заземляющие элементы запрещается подключать к проводам для работы с нулём.

При работе с проводами важно отключать электрическое питание полностью.

Для правильного выполнения каждого этапа потребуется несколько разновидностей инструментов:

  1. Острый нож.
  2. Розетка с заземлением.
  3. Трёхжильный провод.
  4. Индикаторная отвёртка.
  5. Плоскогубцы.

Главное – ответственно, внимательно отнестись к работе. Если действия кажутся слишком сложными, то лучше обращаться к специалистам.

Первый способ заземления – наиболее надёжный. Он не нарушает требований законодательства.

Какие ещё решения доступны?

У старых домов часто бывает так, что заземление вообще отсутствует. То есть, провод с заземлением внутри щитка не подключён. Стандартное заземление невозможно организовать и у тех, кто живёт на пятом этаже.

Как создать дополнительную защиту для себя и близких? Один из доступных вариантов – организация системы уравнивания потенциалов. Объяснить суть подобных систем просто.

Установка внутри ванной комнаты ведёт к тому, что тело человека принимает ток на себя. Это происходит при одновременном соприкосновении друг с другом двух предметов, способных пропускать электричество.

Создание системы по уравниванию потенциалов избавляет от проблем. Она способствует появлению проводов из металла для соединения предметов, через которые проводится электричество. Тогда электричество не будет проходить через человека, когда он одновременно касается крана и стиральной машинки, к примеру.

Система предполагает наличие дополнения, которым служит так называемый автомат УЗО. То же самое касается автомата в щитке. В этом случае стиральная машинка просто автоматически выключается, если происходит сбой. Важным моментом становится использование влагозащищённой розетки. При её отсутствии рекомендуется вообще отказаться от идей установки устройства внутри именно ванной комнаты.

Когда обустраивается электроповодка, требуется пользоваться только цельными разновидностями проводов. При организации стыковки это делается в специальном коробе, после тщательной изоляции для всех компонентов.

Есть и более простой вариант обустройства заземления. При подобных обстоятельствах провод заземления с источником в виде корпуса машинки закрепляется на батарее, либо трубе от канализации. Но в настоящее время решение не относится к безопасным и законным. Велика вероятность того, что даже соседи будут чувствовать ток, когда они прикасаются к стояку. Поверхность труб страдает от образования трещин, что в итоге приводит к затоплению.

Способы заземления своими руками стиральной машины

Заземление стиральной машины позволяет предотвратить не только поражения от электрического тока, но и продлить срок службы данной бытовой техники. Традиционно, в большинстве домов проводка выполнена 2 проводами – нулем и фазой. Если стиральную машину или же иную технику, например, посудомоечную машину, включить в обычную розетку без заземления, то в этом случае на корпусе техники может, накапливается напряжение, что чревато не легкими ударами тока.

Вот поэтому обязательно следует смонтировать заземление бытовой техники, причем те, кто проживают в частном доме, могут это сделать своими руками. К стиральной машине прикрепляют одножильный медный провод в изоляции, который прокладывают сначала по квартире, а затем выводят на улицу и закрепляют на центральной трубе. Трубы соединяют между собой с помощью металлической пластины или же арматуры, путем сварки.


Перед тем как производить заземление стиральной машины, следует подготовить необходимые материалы и инструменты для работы

Для заземления необходимо:

  • Взять 3 металлические трубы длиной около 2 м;
  • Их нужно закопать в землю так, чтобы над поверхностью почвы оставалось не более 0,5 м;
  • Расстояние между трубами должно составлять около 1 м.

Таким образом, можно легко своими руками сделать заземление стиральной машины в частном доме. Если требуется выполнить заземление другой бытовой техники, то в этом случае необходимо на щитке установить заземляющую шину, к нему подключить заземляющий провод, а уже к этой шине выполняется также проводами заземления подключение и другой бытовой техники.

О заземлении для частных домов

Во многом работа проводится такими же методами, что и на территории квартиры. Предполагается использование стандартных электрических щитков. Само заземление выполняется самостоятельно домашним мастером.

Процесс стоит описать подробно:

  • Сначала нам понадобятся три трубы из металла, с диаметрами 1,5-3 метра. Их длина должна быть как глубина промерзания грунта, но никак не меньше.
  • Заостряем нижнюю часть конструкций. Для этого применяется кувалда. Далее в той же нижней части создаём отверстия, с диаметром на 5-10 миллиметров.
  • После выкапываем в земле яму, с глубиной 0,5-0,6 миллиметров.
  • Трубы нужно вбить внутрь грунта. Они должны находиться на расстоянии 1-1,5 метров друг от друга. Над землёй нужно оставить примерно 10-15 сантиметров свободными.
  • Берём три пластины или куска арматуры на металлической основе. Длина должна равняться примерно 1-1,5 метру. Торчащие из земли части соединяются при помощи технологии сварки.
  • Арматура приваривается к проводе заземления. Он заводится внутрь дома к тому месту, где планируется в будущем установить счётчик.
  • Соединяем заземляющие провод и шину. От шины идут остальные провода, ведущие к розеткам с освещением.

Как можно решить проблему

Существует несколько способов, позволяющих заземлить стиральную машинку в квартире и доме:

  • соединение корпуса к водопроводу и канализации или батареям отопления;
  • вывод отдельной розетки, подключенной к электрическому щитку с заземлением;
  • создание системы уравнивания потенциалов бытовых приборов;
  • подключение устройства защитного отключения;
  • создание собственного контура заземления (в частном домовладении).

Стоит сразу отметить, что первый вариант является рабочим и действенным, но имеет ряд существенных недостатков. Дело в том, что если замкнуть заземляющий провод на трубу с водой, то через некоторое время она прохудится, рискуя затопить соседей снизу. То же самое касается и батарей отопления и канализационных труб. Так что от такого способа лучше отказаться.

Более грамотно будет подключиться к распределительному щитку, который есть в каждом многоквартирном доме. Можно сделать отдельную розетку для стиральной машины, пробросив от щитка трехжильный провод. Ошибки в этом случае могут заключаться в том, что люди часто путают понятия заземления и рабочего нуля. Нельзя сажать заземляющий провод на ноль. Здесь главное не перепутать и подключить каждую жилу к соответствующей шине, иначе можно получить короткое замыкание со всеми вытекающими последствиями. Как вариант, можно прокинуть медный провод только от шины заземления и железно «посадить» его на корпус стиральной машинки. Но первый вариант является более эстетичным и правильным.

При применении защитного автоматического отключения питания должна быть выполнена основная система уравнивания потенциалов в соответствии с 1.7.82 ПУЭ, а при необходимости также дополнительная система уравнивания потенциалов в соответствии с 1.7.83 ПУЭ (см. Главу 1.7 ПУЭ).

Принцип работы системы уравнивания потенциалов состоит в том, что корпусы всех металлических бытовых электроприборов и узлов, включая стиральную машину, соединяются между собой токопроводящими проводниками. В этом случае потенциал равномерно распределяется между ними, и по принципу наименьшего сопротивления будет миновать тело человека. Эта схема достаточно проста и ее вполне можно сделать самостоятельно.

Также выходом из ситуации, если нет заземления или если провод двухжильный может послужить подключение так называемого УЗО, то есть устройства защитного отключения. Принцип его работы основывается на более высокой чувствительности к токам утечки и более быстром срабатывании относительно защитных автоматов. Это устройство спасло много жизней. Так как при пробое на корпус машины УЗО фиксирует изменение значения токов в фазном и нулевом проводниках, и из-за изменения наведенных магнитных потоков в сердечнике незамедлительно срабатывает.

Этот вариант является на данный момент самым распространенным и безопасным среди всех вышеперечисленных. К тому же он полностью соответствует всем требованиям и правилам электробезопасности.

В случае, если требуется выполнить заземление не только машинки, но и частного дома, в котором двухпроводная электрическая схема, требуется сделать собственный контур, к которому можно будет подключить заземляющий проводник и протянуть его до вводного щитка. Для этого возле дома нужно будет выкопать канаву в виде равностороннего треугольника, каждая сторона которого должна быть длиной не меньше трех метров и глубиной около пятидесяти см. Одна из вершин должна быть направлена в сторону дома, как показано на фото ниже:

Затем по вершинам в землю забиваются металлические штыри, длиной по 3 м каждый, которые обвариваются между собой металлической полосой. После этого нужно от получившегося контура прорыть канавку под кабель, который с ним соединяется и идет к щитку. Естественно, все это нужно засыпать грунтом. Вот, собственно, заземление частного дома и готово.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, в чем опасность, когда отсутствует заземление стиральной машинки:

В заключение хотелось бы отметить, что сделать заземление стиральной машины своими руками можно (при условии, что они растут из нужных мест), благо в интернете существует множество фото и видео по данной тематике. Однако, все же, нужно помнить, что электрический ток не прощает невнимательность. Поэтому, если есть какие-то сомнения, то лучше обратиться к специалисту.

Будет полезно прочитать:

  • Как подключить стиральную машину
  • Как выбрать УЗО для квартиры
  • Причины поражения электрическим током

Часто задаваемые вопросы

Вопрос №1. Нужно для машины стиральной устанавливать отдельное УЗО?

Установка устройства защиты обязательна. «Стиралка» является прибором, потребляющим большое количество электроэнергии и работающее при больших нагрузках. УЗО защитит от пожаров и вывода из строя электрообрудования.

Вопрос №2. Почему срабатывает защитный модуль при запуске стирки?

Возможные причины:

  • в сети произошёл импульс сигнала напряжения;
  • ошибки при монтаже защиты;
  • не работает нагревательный элемент либо управляемый блок.

Вопрос №3. Как выбрать автомат для стиралки?

Критерии выбора:

  • рабочая мощность;
  • напряжение;
  • технические характеристики устройства защиты;
  • рабочая величина тока.

Вопрос №4. Из чего состоит УЗО?

  • корпус, выполненный из пластика;
  • преобразователь импульсов тока;
  • переключатель;
  • модуль выполняющий самопроверку работы.

Типовые ошибки при подключении стиральной машины

В домах старой постройки вывод заземления на ноль — обычная практика. Но делать так, конечно же, не рекомендуется

Самые распространенные ошибки, которые допускают при подключении стиральных машин к электросети, следующие:

Подключение без заземления. Даже если в таком состоянии машинка проработает не один год, то рано или поздно статика приведет к выходу из строя платы управления. В худшем случае – при касании к корпусу стиральной машины будет «бить током».
Подключение без УЗО. Стиральные машины напрямую соединяются с водопроводом. Если в какой-то момент трубу прорвет или лопнет шланг, по которому подается вода (а это может быть и из-за забитого фильтра), то практически мгновенно возникнет короткое замыкание, что может привести к пожару. УЗО при таком раскладе мгновенно отключит питание (тогда как обычный автомат – только при повышении общей нагрузки в электросети)

А это важно, так как современные стиральные машины поддерживают функцию отложенного запуска (для автоматической стирки по таймеру).
Подключение заземления «на ноль». При попытке запуска стиральной машины в таком случае обязательно срабатывает защита в щитовой и электричество полностью отключается.
Подключение к розетке, не рассчитанной на высокую нагрузку

В лучшем случае на ней просто появится нагар

В худшем – она начнет плавиться, после чего попросту перестанет работать (из-за оплавления контактных пластин).
Не отрегулирована позиция стиральной машины перед первым запуском. В этом случае может неправильно срабатывать датчик наличия воды, поэтому в барабане после стирки будет оставаться вода. Именно она и может накапливать статическое электричество, передавая его на барабан. По этой же причине можно при вынимании белья получить разряд током, даже если из розетки стиральная машина выключена.
После стирки не отключать машинку от розетки. Диодные мосты, которые предотвращают потребление электрики в выключенном состоянии, могут банально прогореть со временем. Остаточное электричество впоследствии пойдет на плату управления. Опять же, производитель тоже в инструкции четко указывает на необходимость отключать стиральную машину при неиспользовании. Если добраться к розетке сложно, то допускается отключение всей линии электропередачи из щитовой.

В лучшем случае на ней просто появится нагар. В худшем – она начнет плавиться, после чего попросту перестанет работать (из-за оплавления контактных пластин).
Не отрегулирована позиция стиральной машины перед первым запуском. В этом случае может неправильно срабатывать датчик наличия воды, поэтому в барабане после стирки будет оставаться вода. Именно она и может накапливать статическое электричество, передавая его на барабан. По этой же причине можно при вынимании белья получить разряд током, даже если из розетки стиральная машина выключена.
После стирки не отключать машинку от розетки. Диодные мосты, которые предотвращают потребление электрики в выключенном состоянии, могут банально прогореть со временем. Остаточное электричество впоследствии пойдет на плату управления. Опять же, производитель тоже в инструкции четко указывает на необходимость отключать стиральную машину при неиспользовании. Если добраться к розетке сложно, то допускается отключение всей линии электропередачи из щитовой.

Это только распространенные ошибки.

Методы, используемые везде

Есть несколько вариантов, как заземлить стиральную машину. Эти способы организации заземления подойдут и для частных домов, и для тех многоквартирных старых зданий, где такая защита еще была не предусмотрена. Не каждый из них одинаково хорош, поэтому некоторые можно применять только в крайних случаях. Однако лучше вовсе отказаться от таких самодельных конструкций сразу.

Соединение корпуса с коммуникациями

Это и есть тот нежелательный вариант — старый дедовский метод, который известен еще со времен Советского Союза. В этом случае снизу корпуса стиральной машины ищут подходящий болт, затем присоединяют к нему (обмоткой, с помощью концевика) провод, зачищенный от изоляции. Второй конец крепят к металлическим трубам — водопровода, канализации, отопления. Фиксируют его хомутом к участку коммуникации, его также зачищают от краски.

Простое решение — причина, по которой некоторые хозяева останавливаются на нем, если необходим срочный, но недолговременный выход из положения. Однако использование такого метода может обернуться плохими последствиями: пострадают соседи, прикоснувшиеся к трубам во время пробоя на корпус. Металл, быстрее разрушающийся при этом способе заземления, станет причиной затопления квартир: как своей, так и нижней. Либо даже нескольких.

Выравнивание потенциалов

Если соединение стиральной машины напрямую с металлическими трубами в ванной чреваты большими неприятностями, то операция по выравниванию разности потенциалов напряжения даст искомый результат. Например, одновременное касание водопроводного крана и стиральной машины уже не приведет к поражению домочадцев электрическим током. Причина — отсутствие его на металлических поверхностях с одинаковым потенциалом.

Чтобы успешно провести такое выравнивание в ванной, абсолютно все металлические предметы соединяют между собой проводом, сечение его — как минимум 1,5 мм2. Оптимально обустройство общей контактной площадки, с которой соединяют каждый металлический предмет. Проводя операцию, обязательно контролируют контактное сопротивление, места соединений избавляют от лака или краски. Только эти условия гарантируют результат.

Действия через электрощит

Это единственный безопасный путь для тех владельцев электротехники, кто печется о безопасности — своей и приборов. Однако самостоятельные работы по подключению защиты требуют некоторых навыков. Иначе ошибка способна привести к неожиданным, тяжелым последствиям. Если веры в свои возможности немного, то лучше обратиться за помощью к электрикам, ведь качество обеспечит совсем небольшая потеря средств.

Если хозяин решился на самостоятельные действия, то необходимо иметь под рукой:

  • изоленту;
  • индикатор-отвертку;
  • нож для зачистки проводов;
  • пассатижи, имеющие изолированные ручки.

Разводку делают от двух шин — РЕ (защита) и N (ноль, нейтраль). Синий проводник (ноль) присоединяют к шине N, красный — через устройство защитного подключения (УЗО) — к фазе, желто-зеленый (защитный) — к РЕ. Такой способ единственная возможность добиться желаемого, но не получить наказание во время какой-либо проверки, спровоцированной аварией.

Автомат, УЗО на входе в квартиру

Для защиты электросети от скачков напряжения необходимо выбрать определенный тип автоматического выключателя — тот, у которого характеристика срабатывания относится к категории «С». Приборы этого класса способны пропускать ток, превышающий номинал в 5 раз. После покупки автомата и DIN-рейки приступают к монтажу выключателя:

  1. Электроэнергию полностью отключают, потом результат проверяют отверткой-индикатором либо мультиметром.
  2. Крепят винтами монтажную планку, устанавливают с помощью фиксаторов на рейку автомат. Жилы все проводников очищают на необходимую длину (8-10 мм), однако при выборе этой величины ориентируются на инструкцию к прибору.
  3. В верхние зажимы крепят вводные провода — фазу и ноль, в нижние — исходящие. Тестируют совпадение номиналов. Проверяют фиксацию, крепят, если провода не слишком надежно затянуты. Снова включают электричество, тестируют функционирование сети.

Дополнительное подключение УЗО при двухжильном проводе и полном отсутствии заземления — хороший выход из ситуации, так как мгновенное реагирование прибора в этом случае сможет спасти множество жизней и обеспечить долгожительство бытового оборудования.

Некоторые владельцы дорогой техники попросту игнорируют вопрос, как заземлить стиральную машину

Такая неосторожность и безответственность может стать не только причиной получения малоприятных ударов током, но и спровоцировать выход из строя всей домашней техники. Худший исход — потеря всего: своих близких, жилья

Немного теории

Итак, зачем нужно заземлять стиральную машину в квартире? Многие люди даже не задумываются об этом и продолжают пользоваться незаземленной бытовой техникой, так как не видят никаких причин для беспокойства. Обычно они убеждаются в необходимости заземлить стиральную машинку только после того, как получили ощутимый удар током от находящегося поблизости смесителя или металлического корпуса машинки.

Первая причина прибегнуть к таким мерам безопасности – риск получения электротравмы. Да, удар током может быть не очень сильным, и даже может казаться легким пощипыванием, но это тоже тревожный звонок. Сколько времени нужно прождать, прежде чем вы получите ощутимый удар? А если к этому добавятся отягощающие факторы вроде перебитой проводки и влажности, последствия могут быть плачевными.

Второй фактор носит несколько меркантильный характер. Существует мнение, что стиральные машины с встроенной электроникой современного образца часто ломаются именно от того, что заземление не было установлено вовремя. Нежная электроника выйдет из строя даже от незначительного влияния статики, и вам придется потратиться на ремонт или даже покупку новой техники. Поэтому нужно подстраховаться заранее и исключить возможность такого происшествия.

Прежде чем сделать заземление вашей стиральной машины, необходимо внимательно изучить ее на предмет повреждений. Вполне возможно, что проблема заключается в другом. Получить удар током от корпуса можно при повреждении изоляции провода, в этой ситуации заземление проблему не решит. Только убедившись в отсутствии посторонних факторов, можно приступать к работе.

Если вы живете в квартире современного образца, проблем у вас не возникнет. В таких домах уже предусмотрено заземление и современная проводка со специально встроенным третьим проводом.

Если вы обратили внимание, вся техника, от электрочайника до холодильника, выпускается с трехжильным проводом, который и обеспечивает заземление. В квартире нового образца вы можете пользоваться бытовой техникой без каких-либо опасений, так как третий провод исключает возможность получения электротравмы. Но в домах старого образца все совсем по-другому

Существует два способа решения данной проблемы

Но в домах старого образца все совсем по-другому. Существует два способа решения данной проблемы.

Как подключить стиральную машину при отсутствии земли?

Как не крути, но самым адекватным решением будет подключение через УЗО без зануления и прочих ухищрений. Нужно понимать, что
защита по дифференциальному току (УЗО или дифф-автомат) не гарантирует защищенность от ударов током. Но эти
устройства будут отключать напряжение, если вас начнет прилично “щипать”. Дело в том, что без “земли”, при
появлении какой-либо утечки, для срабатывания УЗО необходим минимальный ток и человек может стать звеном в этой
цепи.

Другими словами, перед отключением все-таки вас ударит током, но кратковременно. Это куда более безопасно, чем
совсем без защиты. Возможно защита будет периодически срабатывать, казалось бы без причин – это указывает на
сырость внутри машины или неисправность.

Стоит заметить, что от токов со средней точки входных конденсаторов УЗО вряд ли защитит.

Выбрать выключатель дифференциального тока (УЗО) или автоматический выключатель дифференциального тока
(дифф-автомат) – не имеет никакого значения. Главное следует помнить, что УЗО не защищает от обычной перегрузки
или кз, поэтому последовательно с ним ставится обычный автомат.

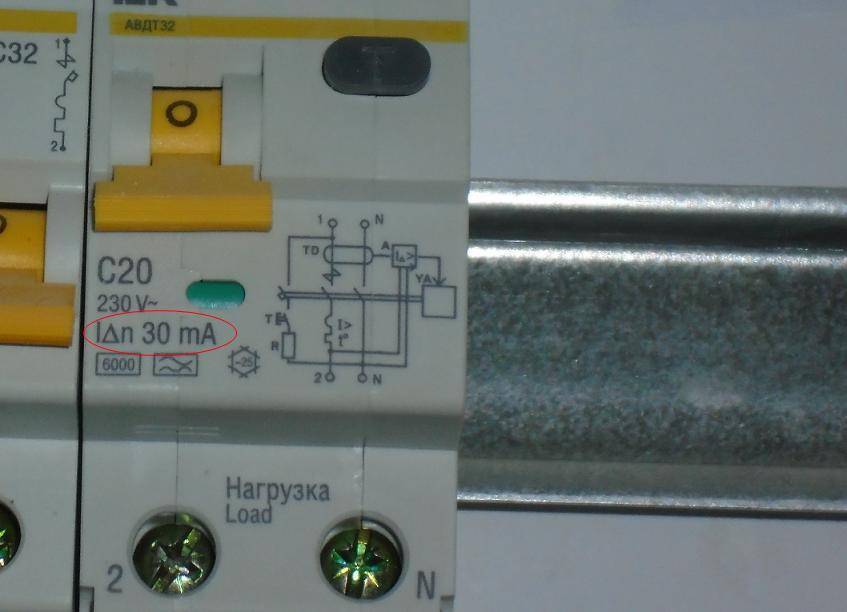

Номинал реагирования на утечку или дифференциальный ток (значение IΔn на корпусе) нужно выбирать 10 мА или 30 мА.
При 10 мА теоретически безопаснее, однако защита может ложно срабатывать чаще.

Для защиты подходят УЗО как электромеханического типа, так и электронного. Однако электромеханический тип
предпочтительнее – он сохраняет свою работоспособность даже при обрыве ноля. Но такие аппараты дороже и их
сложнее разыскать в продаже.

Ну и крайний совет по УЗО: конструктивно данный прибор предназначен для установки в щит, собственно там ему
место. Однако при старой советской проводке в электрощите нет отдельной ветки на стиральную машину, зачастую на
всю квартиру устанавливается 1-2 автомата. Поэтому защиту следует устанавливать на ветку, в которую входит розетка
для машинки.
