Самостоятельный ремонт духовых шкафов

Переключатели – дело серьезное

Переключатель – важная часть электроцепи. Находится он за ручкой, которую вы поворачиваете, когда регулируете нагрев. Он может выйти из строя – например, когда возникло короткое замыкание. Связь в цепи прерывается, нужный сигнал не подается на нагреватель, как следствие – не работает духовка в электрической плите или одна конфорка на варочной панели. При этом остальные конфорки могут работать.

Как проверить переключатель?

Переключатели духовки и плиты проверяются одинаково.

  1. Выдерните вилку из розетки.
  2. Поставьте ручку в положение “выкл.” или “0” — у разных моделей разная маркировка.
  3. Медленно поверните ручку по часовой стрелке до минимального нагрева – переключатель должен щелкнуть.
  4. Поверните ручку против часовой стрелки – переключатель снова должен щелкнуть.

Если щелчка нет

Переключатель не щелкнул? Есть неисправность, но не обязательно серьезная. Продолжайте тестировать:

  1. Поставьте ручку в положение “выключено”.
  2. Вставьте вилку в розетку.
  3. Поворачивайте ручку по часовой стрелке, пока не будет щелчка.
  4. Оставьте ручку на некоторое время в покое.
  5. Через несколько секунд переключатель отключится.
  6. Если этого не случилось, необходимо его заменить.

Меняем переключатель:

  1. Снимите все ручки – лучше всего сфотографировать или нарисовать, в каком положении они стояли.

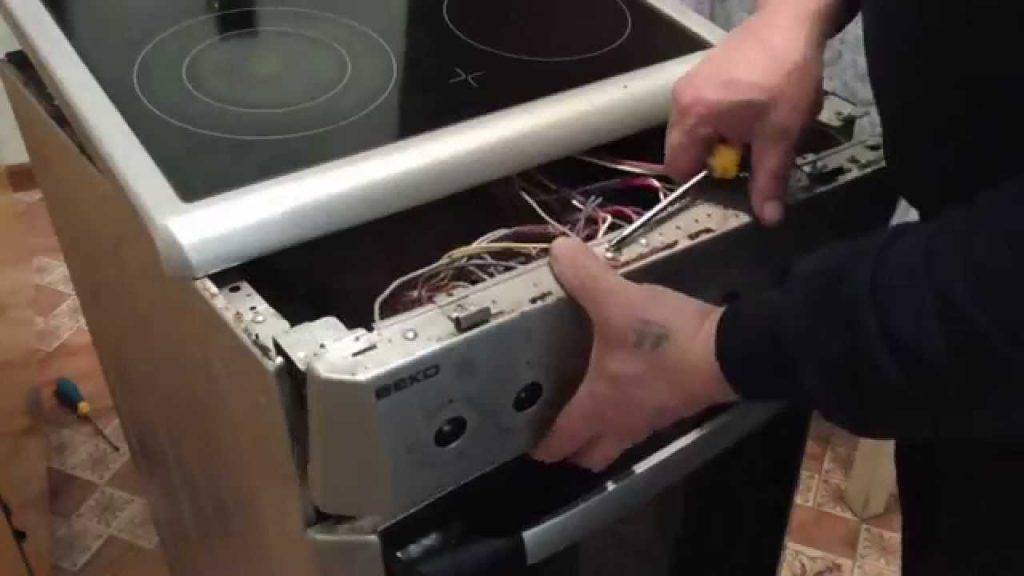

  2. Снимите заднюю панель – для этого нужно, естественно, открутить крепеж.
  3. Открутите монтажную планку.
  4. У неисправного переключателя отверните винты.

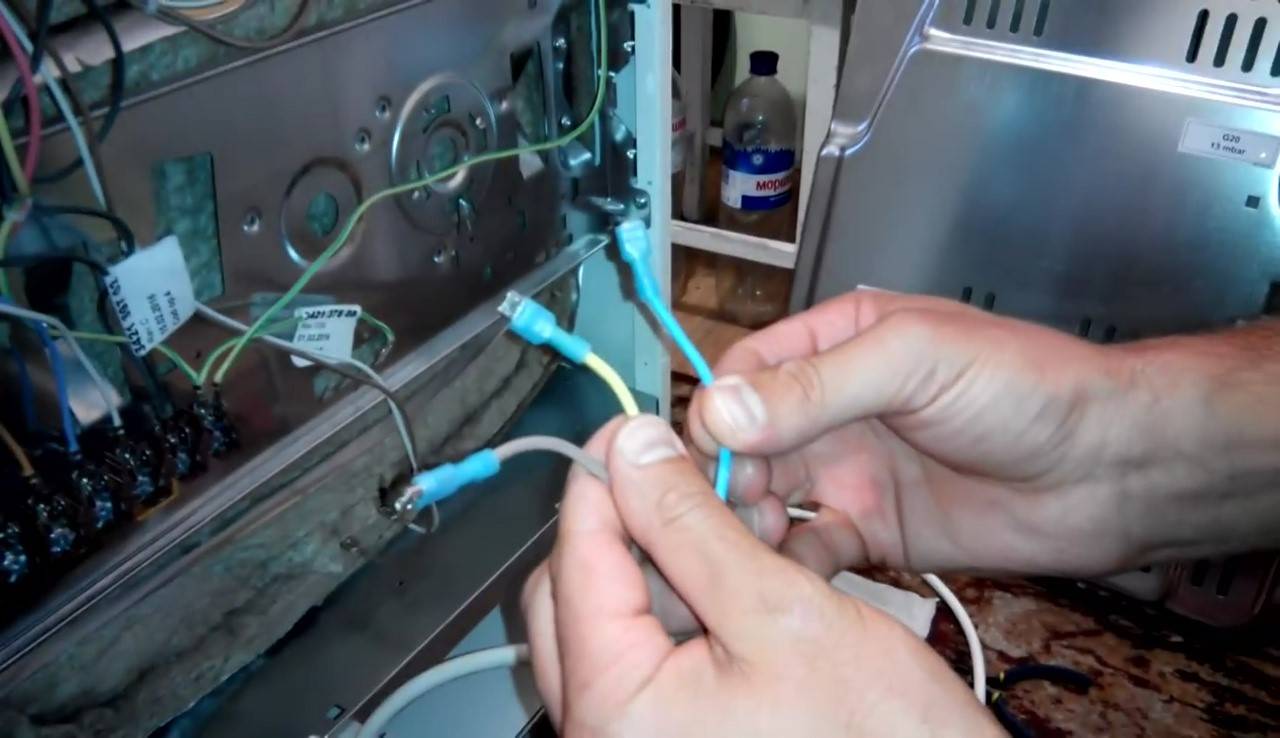

  5. Запомните положение проводов, а лучше — нарисуйте разводку или сфотографируйте.
  6. Снимите наконечники проводов.
  7. Присоедините провода к новому переключателю, а дальше действуйте в обратном порядке.

Диагностика поломок электрической духовки

Для проверки подачи питания к духовке, нужно прибором (вольтметр) проверить напряжение в розетке. Если вольтметра нет, тогда можно в эту розетку воткнуть другой электроприбор и включить его.

Для дальнейшей проверки элементов духовки, нужно снять верхнюю и заднюю крышки. Или только заднюю – это зависит от модели духовки. Так же нужен прибор – омметр, для замера сопротивления элементов духовки.

Важно! При замере сопротивления, на лампах, обмотках двигателей и т.п. нужно отсоединять провода этих элементов

Если провода не отсоединить, прибор может показать неверные значения, через проводку.

Проверка термостата электрической духовки

Термостат проверяется омметром или прозвонкой. Контакты на термостате нормально замкнутые, когда термостат установлен на любую температуру выше нуля. При нагревании капиллярной трубки, которая уходит внутрь духовки, контакты должны разомкнуться. При остывании капиллярной трубки контакты опять должны замкнуться. Таким образом и происходит удержание температуры – термостат периодически включает и выключает ТЭНы.

То есть, при выключенной духовке, контакты термостата должны замкнуты на любой из рабочих температур.

Кроме прозвонки контактов “на холодную”, можно проверить и размыкание контактов при нагреве. Для этого нужно нагреть капиллярную трубку, например строительным феном. Капиллярная трубка термостата обычно расположена вверху внутренней камеры духовки. Но на некоторых моделях духовок она может быть закрыта металлической облицовочной панелью.

Типичный механический термостат:

Проверка таймера электрической духовки

Как и термостат, таймер имеет нормально замкнутые контакты, когда он установлен на какое-то время, больше нуля. Когда таймер установлен в положение 0 контакты должны раз быть разомкнуты.То есть контакты таймера тоже можно проверить прозвонкой или омметром. В таймере есть низко-оборотистый электромотор. Этот мотор проворачивает устройство таймера (контактный механизм) в направлении 0. И через установленный промежуток времени замкнутые контакты размыкаются (при достижении положения 0).

Кстати. В таймере может быть повреждена не только контактная группа (в этом случае духовка не включается), но и электромотор, в этом случае духовка не будет выключаться. Визуально, при поломке мотора, ручка таймера не будет поворачиваться в сторону нуля (во время работы духовки).

Типичный механический таймер:

Проверка датчика защиты от перегрева

Этот датчик также проверяется омметром или прозвонкой. Контакты нормально замкнутые. При сильном нагреве должны размыкаться.

То есть можно проверить его не только “на холодную” – контакты должны быть разомкнуты. Но и нагревом – при нагреве контакты должны разомкнуться.

Типичный механический датчик перегрева:

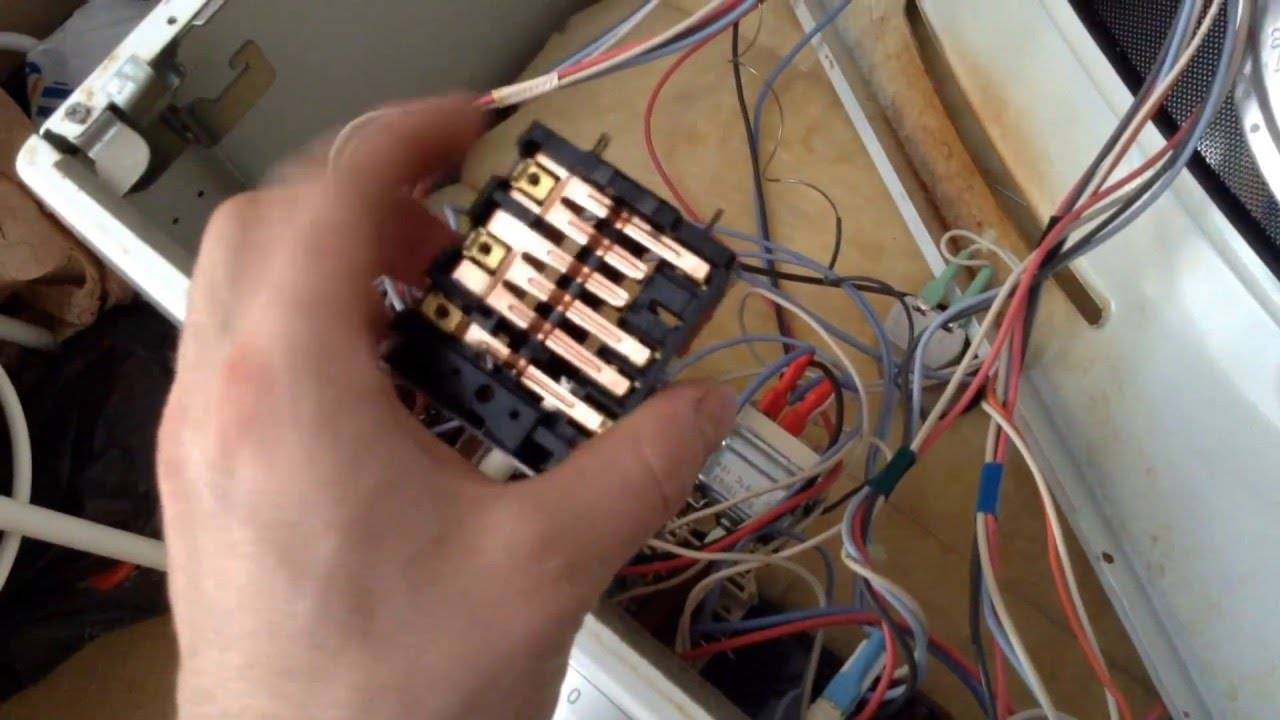

Проверка переключателя режимов работы

Там все очень просто. Есть группа контактов – один входящий и несколько выходящих. При повороте ручки, входящий контакт перемыкается с одним из выходящих. Таким образом питание передается на нужный элемент духовки (нижний ТЭН, верхний ТЭН и т.д.).

Проверяется исправность переключателя прозвонкой или омметром. Самая распространенная поломка в переключателе это подгорание или даже выгорание контактов.

Типичный переключатель режимов:

Проверка вентилятора

На вентиляторе можно проверить сопротивление обмотки – оно должно быть обычно более 100 Ом. Если сопротивление обмоток низкое – несколько десятков Ом или даже меньше, это скорее всего означает, что в обмотке межвитковое замыкание.

Вручную можно проверить как вращается вал, возможно он заклинил. Дополнительно можно проверить вентилятор если напрямую подключить к нему питание от сети.

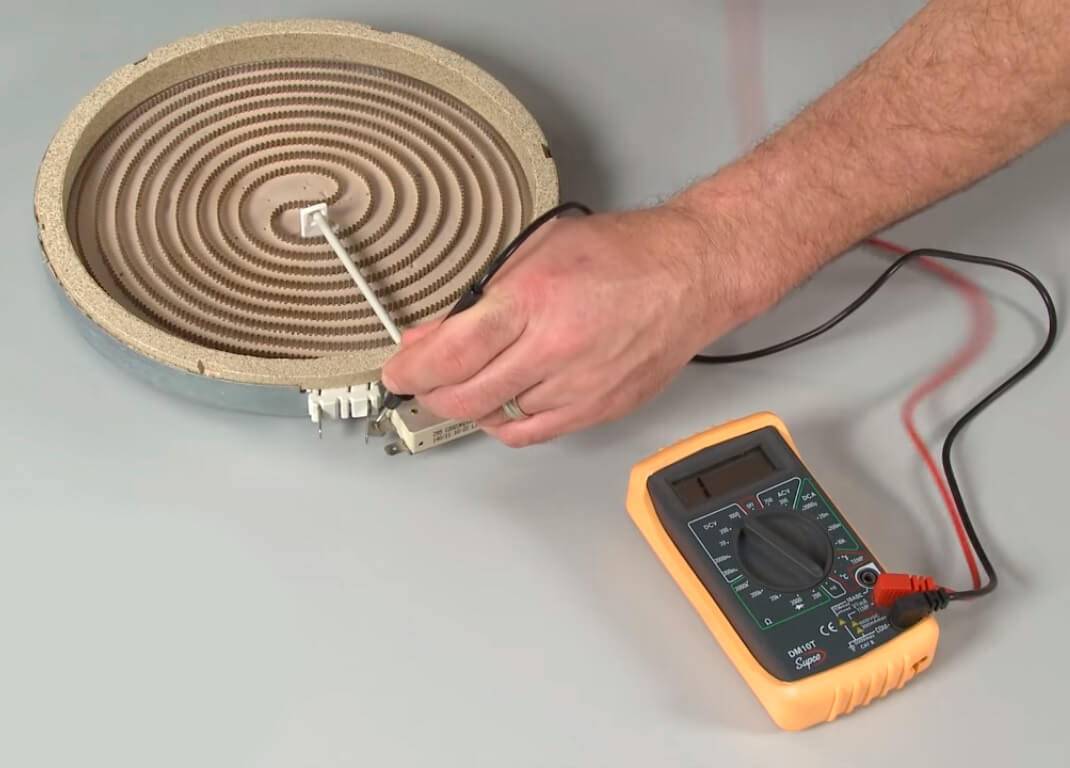

Проверка ТЭНа духовки

Проверяется исправность переключателя прозвонкой или омметром. Нормальное сопротивление для ТЭНа должно быть небольшим, потому что у ТЭНов высокая мощность. А общее правило таково – чем выше сопротивление элемента, тем ниже его мощность. И наоборот.

ТЭН в духовке может быть один, только внизу. Их может быть два – внизу и вверху, при этом верхний ТЭН может состоять из двух частей. Также может быть три ТЭНа – внизу, вверху и на задней стенке.

Нижний ТЭН:

Верхний ТЭН:

Задний (конвекционный) ТЭН:

Причины

Газ является источником чрезвычайной опасности. Смешиваясь с воздухом, он становится легко воспламеняемым и взрывоопасным, поэтому существуют только ряд шагов, которые вы можете предпринять при самостоятельном ремонте без вызова квалифицированного мастера. Можно определить некоторые возможные причины происходящего. Основные из них таковы.

  1. Недостаток кислорода. Может вызывать проблемы с возгоранием. Попробуйте запустить устройство с открытой дверцей.
  2. Забились горелки. Возможно, эта деталь просто загрязнилась продуктами горения, тогда жар идет неравномерно или его попросту недостаточно. Система газ-контроль может перекрывать подачу газа, считая, что пламени нет, огонь будет тухнуть сразу после отпускания ручки. Проблема легко решается. Демонтируйте горелку, произведите чистку и установите на место. При чистке примените жидкое средство, порошкообразные вещества портят технику.
  3. Произошел перекос горелки. Если горелка неправильно размещена или сдвинута, это приведет к неравномерному пламени и нагреву, появлению копоти. Проверьте расположение детали и откорректируйте его в случае необходимости.
  4. Уменьшилось давление топлива в газопроводе. Проконтролируйте: возможно вызывать мастера нет необходимости, а причина неприятности кроется в почти пустом баллоне или проблемах поставки газа в газопровод. Слабая интенсивность пламени может не давать запустить систему.
  5. Не держит регулятор. Вы поворачиваете ручку, но включения не происходит? Для проверки попытайтесь зажечь без нее. Аккуратно демонтируйте рукоятку, сохранив все мелкие комплектующие, которые потом сложно найти. Вооружитесь плоскогубцами, слегка придавите и поверните шток крана. Когда пойдет газ, пробуйте зажечь.
  6. Сломалась функция автоподжига. Если газ идет, а пламя не возгорается, не стоит держать долго повернутой ручку и загазовывать помещение. Спереди по центру духового шкафа расположено отверстие для розжига спичками.
  7. Температурный датчик сместился из зоны пламени. Тогда необходимо вернуть его в прежнее положение для возобновления работы.

Когда выпечка плохо пропекается, жар в духовом шкафу слабый, возможно, пора поменять резиновый уплотнитель дверцы.

Несмотря на то что духовки являются «долгожителями» среди бытовой техники, а некоторые из них работают более 50 лет, все же случаются сбои в работе, вызванные поломками деталей внутри устройства. Иногда происходит износ комплектующих газ-контроля. Возможно, окислились контакты в системе и их нужно почистить. В ходе эксплуатации также происходит постоянный нагрев термопары, который приводит к ее разрушению. Иногда эта деталь не подлежит ремонту. Ее просто заменяют такой же новой.

Поддержание температуры происходит благодаря механическому термостату. Он представляет собой баллон с жидкостным наполнителем. Прибор размещен внутри духовки. При высокой температуре наполнитель баллона расширяется, толкает клапан, который прикрывает подачу газа. Если духовка постоянно слабо греет, возможно, термостат требуется заменить.

Одной из причин, почему устройство невозможно включить, может быть износ блока розжига или неисправный электромагнитный клапан. Чем больше срок эксплуатации, тем больше вероятность возникновения таких неприятностей. Клапан обычно просто меняют. Функционирование блока можно проверить. Погасите свет в помещении в темное время суток. Включите электроподжиг. Посмотрите результат:

  • искры нет совсем – повреждена проводка;
  • искра уходит в сторону – трещина в свече;
  • искра желтого или красного цвета – сработался блок.

Конструкция и устройство плиты

Обычно все электроплиты имеют идентичное строение. Различия заключаются только в частных деталях тех или иных узлов:

  1. Варочная поверхность. Это верхняя часть устройства с конфорками. На ней происходит приготовление пищи. Она может быть выполнена в виде отдельных конфорок из чугуна или металлических нагревательных тенов. Также на ней может быть стеклокерамическое покрытие (как ремонтировать плиты из стеклокерамики?).
  2. Панель управления. На ней располагаются основные ручки-регуляторы температуры для каждой конфорки и отдельно для плиты.
  3. Блок управления духовкой. Чаще всего это самостоятельное программируемое устройство.
  4. Духовой шкаф. Большая часть электроплиты, температура в которой может достигать 300º. Духовка может дополнительно оснащаться внешним нагревательным теном (грилем) и вентилятором, для создания конвекции.
  5. Нижняя открытая полка. Служит для хранения противней, решеток, и прочего мелкого кухонного скарба. В том числе выполняет функцию воздушного барьера, который защищает полы помещения от чрезмерного нагревания.
  6. Металлические стенки. Задние и боковые стальные листы, закрывающие внутренности электроплиты от попадания влаги, грязи и прочего сора.

Важно
Внутри электроплиты есть множество проводов питания, которые подходят как к конфоркам, так и к духовому шкафу. Важно не перепутать их во время ремонта, и по окончанию работ подключить по своим местам.

Стоимость работы специалиста

Если вы не решаетесь делать ремонт своими руками, можно привлечь стороннего специалиста. Стоимость вызова мастера-электрика бытовой техники будет зависеть от особенностей поломки.

Рассмотрим приблизительные цены, которые актуальны на рынке данных услуг в 2019 году:

  1. Первичная диагностика и вызов мастера. От 500 до 1000 рублей. Некоторые мастера делают бесплатную диагностику, если им оплачивают дальнейший ремонт.
  2. Замена центрального блока. От 1800 рублей, без учета стоимости детали.
  3. Ремонт/замена переключателя нагрева или регулятора мощности. От 1100 рублей без учета стоимости детали (в случае ее замены).
  4. Замена тена. От 850 рублей, без учета стоимости детали.

Все цены приведены на основе средней стоимости услуг по Москве и Московской области. При вызове мастера нужно учитывать сложность поломки. Например, если у вас вышел из строя центральный блок управления, возможно есть смысл отказаться от ремонта, так как стоимость новой детали может встать в 50-60% от цены на новую электроплиту.

Самостоятельно оценить состояние духовки не так уж и сложно. Главное соблюдать очередность разборки. При снятии варочной поверхности нужно быть особенно аккуратным с проводами. Лучше всего отметить очередность их подключения при помощи бумажных стикеров. Если вы сомневаетесь в собственных силах, вызовите мастера по ремонту бытовой техники.

Источник

Как снимаются петли

Дверка может неправильно работать из-за петель. Если эти детали неисправны, она не будет полностью закрываться либо с трудом открываться.

Это происходит из-за того, что:

  • попал мусор;
  • растянулись или сильно сжались пружины;
  • случилась поломка или искривление.

Петли необходимо убрать, а потом установить их на место либо поставить новые. Для этого снимают дверь и откручивают дополнительные крепления. На некоторых моделях духовых шкафов пружины стоят с двух сторон.

Чтобы совсем не сломать петли, их надо снимать аккуратно, быть предельно внимательным. Сильно давить нельзя, иначе они согнутся либо поломаются. Производители кухонной техники моделей Дарина, Занусси, Кайзер, Кертинг, Самсунг, Электролюкс, Хотпоинт- Аристон и других стараются сделать духовые шкафы такими, чтобы процесс снятия и разборки и регулировки дверцы был несложным. Если во время работы чувствуется чересчур сильное сопротивление приспособлений, значит разборка делается неправильно.

Нужно соблюдать определенные правила и тогда петли не сломаются. Перед тем как их предстоит снять, следует удостовериться, что все винты выкручены. Даже одна оставшаяся деталь приведет к тому, что крепления согнутся, их необходимо будет менять. Когда предстоит убирать дверь либо стекло, нельзя применять силу. Духовые шкафы имеют такую конструкцию, в которой все механизмы и элементы в целом снимаются без затруднений.

Снимать петли нужно аккуратно, чтобы не повредить их

Симптомы неисправностей духовки в электроплите

Если Вы чувствуете, что плита работает не как раньше — лучше провести диагностику как можно скорее.

Наиболее частые симптомы неисправной работы выглядят следующим образом:

  1. Духовка не нагревается до нужной температуры или нагрев отсутствует полностью, продукты плохо пропекаются. Проверяем, как закреплён шнур, исправна ли розетка. Проблемы возникают при неаккуратном монтаже. Возможно, какой-то технический элемент вышел из строя.
  2. Не получается переключать мощность. Бывает, что переключатели ломаются после перебоев в сети, коротких замыканий. Проблема решается их заменой.
  3. Перестала гореть лампочка. Обычно достаточно просто заменить её, но лучше проверить, всё ли хорошо с электрикой.
  4. Самопроизвольное выключение духовки. Если Вы включили духовой шкаф, а он через какое-то время сам выключился — дело может быть в поломке термостата. Это прибор, регулирующий общую работу духовки, он отвечает за поддержание заданной пользователем температуры.
  5. Слишком долгое приготовление пищи, подгорание, недостаточный прогрев. Такие симптомы тоже говорят об отсутствии должного контроля температуры, термостат мог сломаться.
  6. Не включаются заданные программы. Нужно проверять плату управления, иногда духовка не начинает работать вовсе.

Почему разбивается стекло дверки духовки?

Производственный дефект.

Производственный дефект или шок при транспортировке духовки может стать причиной взрыва стекла в печи. Например, стекло, используемое для изготовления дверной панели, может иметь дефект изготовления, связанный с его особой обработкой. Точно так же печь могла подвергнуться микрошоковым ударам во время транспортировки или в процессе эксплуатации. Стекло действительно является хрупким материалом, который после небольших повторяющихся ударов может деформироваться при повышении температуры. В этом случае, как правило, стекло может взорваться при первом использовании функции пиролиза

Это может произойти и позже … Мы рекомендуем соблюдать осторожность при использовании этой функции очистки духового шкафа в первый раз , не оставаясь на кухне во время цикла. Но опять же, это случается очень редко

Полезная информация Стекло — это материал с памятью. Это означает, что когда оно получает толчок, оно не обязательно реагирует немедленно: оно запоминает удар и может разбиться позже в процессе стандартного использования. Стекло, используемое для дверной панели духовки, считается закаленным, то есть оно прошло специальную обработку для быстрого охлаждения, которая делает его более стойким. Прежде всего, это предотвращает разрушение на тысячу осколков: осколки стекла остаются скрепленными и сразу падают, не рассыпаясь. Эта система также используется для лобовых стекол автомобилей, чтобы предотвратить попадание разбитого стекла на пассажиров. Таким образом, риск травмы очень низок, но не исключен.

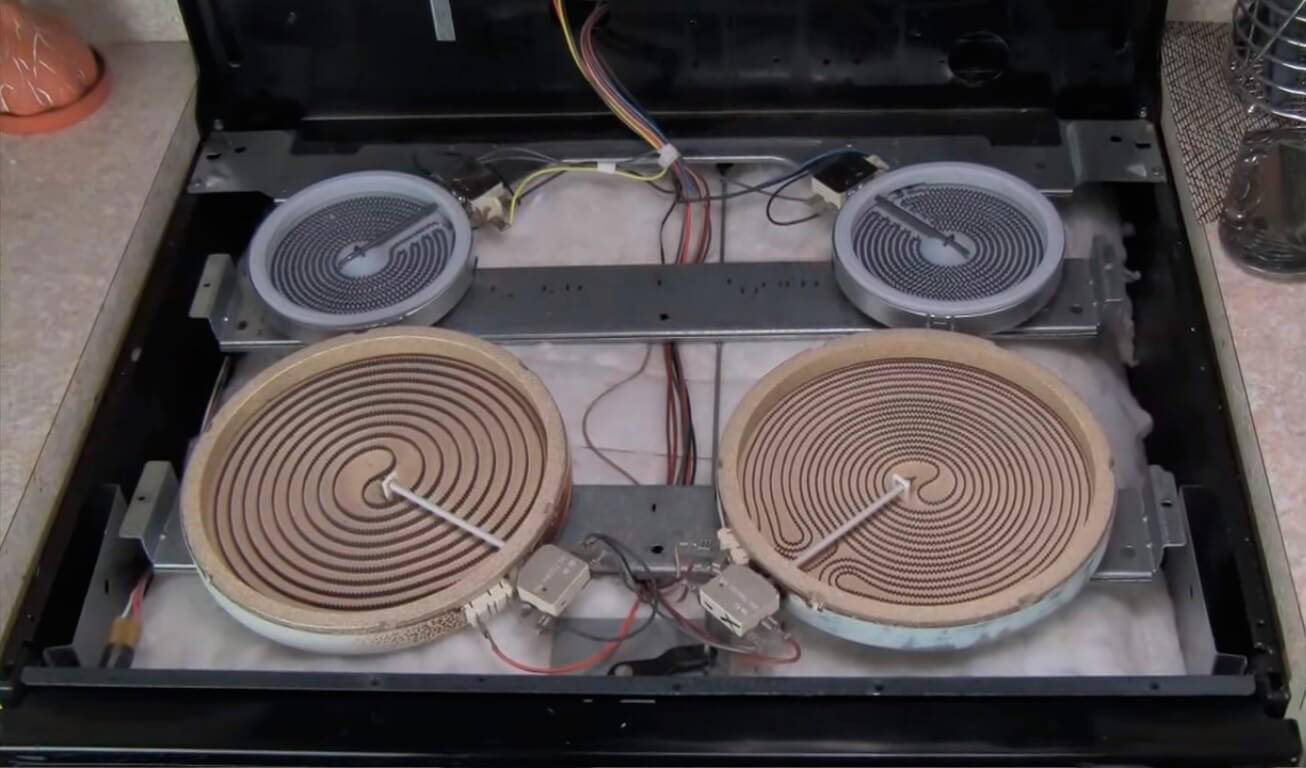

Устройство электроплиты

Электроплиты делятся на две большие группы: портативные и стационарные. Портативные электроплиты отличаются небольшими размерами (на 1-2 конфорки, без духовки), питаются от обычной розетки 220 вольт. Они предназначены для людей, выезжающих на дачи, часто переезжающих из квартиры в квартиру или снимающих комнаты, проживающих в общежитиях, в общем, ля удобства установки в любом месте.

Стационарные электроплиты оборудованы духовками, конфорок на них от 2 до 4. Они предназначены для установки в строго определенном месте на кухне, питаются от трехфазных розеток 380 вольт (в каждой квартире, как правило, одна такая розетка, предназначенная специально для установки электроплиты и находящаяся на кухне).

Но у всех электроплит одна общая часть — это конфорки. В основе устройства конфорки лежит электронагреватель, который может быть трубчатым (ТЭН), спиральным или иной формы. Электронагреватель представляет собой спираль, навитую из проволоки. Проволока используется не простая, а из особого сплава (обычно нихрома — сплава с добавлением никеля и хрома); этот материал отличается высоким сопротивлением и греется, когда через него пропускают ток. За счет этого и работает нагреватель.

Некоторые плиты используют нагреватели иной конструкции — индукционные. Эти плиты отличаются от обычных тем, что нагревают не конфорку, а непосредственно посуду за счет наведения в ней токов с помощью электромагнетизма. Готовить на таких плитах можно только в металлической (стальной или чугунной) посуде. Медная и алюминиевая посуда плохо подходит для таких плит, а керамическая не подходит вовсе.

Есть и еще более продвинутые — например, галогенные, нагревающие за счет сфокусированного теплового и светового излучения. Спираль такой плиты очень похожа на спираль обычной конфорки, но заключена в колбу, заполненную особым газом. Этот газ позволяет накалять спираль больше обычного, она видимо светится красным светом. Принцип действия такой конфорки аналогичен галогенной электролампе, это, по сути, и есть электролампа, но инфракрасного, а не видимого спектра.

Индукционные и галогенные плиты дороже обычных, и зачастую включают в себя электронные элементы управления. Ремонт этих устройств сложнее, чем ремонт обычных электроплит, но в настоящей статье рассмотрены и некоторые неисправности этих плит.

Ремонт таймера духовки своими руками

Как провести ремонт таймера духовки? Советы экспертов

При эксплуатации духового шкафа таймер всегда важен. Благодаря ему хозяйки получают на выходе вкусные блюда, которые не пригорают и получаются идеально приготовленными.

Если таймер вдруг ломается, появляются дополнительные хлопоты по проверке качества приготовленного блюда. Исправить это можно своими руками. В этой статье рассказано, какие основные причины поломок таймера в духовке, как их устранить, и предоставлена инструкция по самостоятельному ремонту. Помогут с устранением неполадок таймера также приведенные в тексте советы экспертов.

Инструкция по эксплуатации духового шкафа

Счётчик времени, установленный в духовом шкафу, оповещает характерным звуком об окончании времени готовки блюда. Производители для удобства размещают таймер на передней части духовки, в том месте, где размещаются регулировочные ручки.

Механический счётчик времени рассчитан примерно на 3 часа. Но для приготовления большинства блюд необходимо большее время. Чаще всего от 90 до 180 минут требуется, чтобы приготовить вкусный ужин.

Такая система не совсем удобна, так как большинство механических реле, которые встроены в бытовую технику, предполагают промежуток времени не более 100 минут.

Когда отмеренные минуты закончатся, устройство сразу оповестит об этом. Но так как не всегда для приготовления блюд требуется устанавливать хронометр, то регулятор оставляют в положении ручного режима. На рисунке табло должно появиться изображение руки.

Поломка ТЭНа

Нагревательные элементы духового шкафа работают в усиленном режиме.

Он показывает равномерность разогрева по площади и обозначает крайнюю температуру заданного режима. ТЭН можно проверить частично по деталям, а можно обнаружить поломку нагревателя сразу. Обычно эта деталь ломается полностью и не подлежит ремонту. ТЭН нужно менять на рабочий при малейшей его неисправности.

Неисправность в переключателе режимов

Переключатели режимов могут начать работать со сбоями по следующим причинам:

  • Перегоревшие контакты у переключателя. Визуально обнаружить и диагностировать неисправность просто. Повреждения же обнаруживаются специальным прибором. Заменив сломанную деталь на рабочую, переключатель снова становится исправным.
  • Выход из строя центральной платы управления. При данном нарушении переключатель режимов становится неактивным. Многие системы также могут работать с нарушением.

Инструкция по ремонтным работам

  1. Чтобы отремонтировать таймер в духовом шкафу, нужно снять блокировку и поставить ручку на ноль. При этом ручку регулятора мощности выставляют на максимальное значение.

    Пометку ручки осуществляют без гриля, между ручками основания выемка также помечается значком.

Если не проделать эту операцию, то пластина с контактом отойдут постепенно на меньшее расстояние от другой пластины и понизят надёжность отключения. Заодно можно снять контактную пластину таймера и прочистить её.

О ремонте газовой и электрической духовки читайте в наших материалах.

Советы экспертов

Специалисты советуют придерживаться следующих рекомендаций при ремонте таймера духовки:

Перед тем как проводить ремонт таймера, необходимо убедиться в его неисправности. Иногда он перестаёт функционировать по причине скачков напряжения в сети либо начинает мигать при отключении света и резкой его подаче

Все эти нюансы важно соблюдать и помнить. Когда электрическая сеть и розетка будут проверены, можно приступать к механической части разбора деталей

Таймер — деликатный элемент, без знания строения его и содержания к ремонту приступать нельзя

При неправильном соединении контактов можно полностью вывести из строя временной датчик.

Отремонтировать таймер духовки можно самостоятельно или обратиться к мастеру. Перед ремонтом нужно тщательно изучить инструкцию.

Устройство духового шкафа

При взгляде в духовку пользователь мало что увидит. Решетки, лампа подсветки, открытые ТЭНы гриля и защитный термический кожух. Но устройство духового шкафа намного сложнее. В конструкцию входит ряд ключевых компонентов, отвечающих за формирование температуры и циркуляцию воздуха.

Нижний ТЭН

Нагревательный элемент снизу есть во всех духовых шкафах. Именно он формирует основной поток тепла для приготовления пищи. Этот элемент не виден, закрыт термокожухом.

Кольцевой ТЭН

Кольцевой ТЭН работает в режиме конвекции. Одновременно с ним включается вентилятор, который распределяет горячий воздух по всему объему духовки. Такая опция есть не во всех моделях шкафов.

Верхний ТЭН

Открытый верхний ТЭН есть только в духовках с опцией гриля. Его задача состоит как в обеспечении пропекания продукта со всех сторон, так и создания на поверхности блюда аппетитной корочки. Система безопасности контролирует работу верхнего ТЭНа, нагреватель автоматически отключается при открытии дверки.

Блок выбора режима

Это может быть как круговой переключатель, так и электронная панель выбора программы. В зависимости от сложности модели духового шкафа, пользователь может остановиться на режиме гриля, активировать систему конвекции, воспользоваться другими опциями.

Регулятор температуры

В моделях духовых шкафов с электронным управлением температура может регулироваться автоматически, в зависимости от выбранной пользователем программы готовки. Также всегда есть возможность задать точное значение. В недорогих моделях это делается круговым регулятором, привычной ручкой.

Термокожух

Задача термокожуха, внутренних стенок духовки, состоит не только в защите пользователя от опасности прикосновения к раскаленным нагревателям. Данная металлическая оболочка равномерно распределяет тепло, обеспечивая правильное приготовление пищи.

Вентиляционные отверстия

Вентиляционные отверстия в паре с вентилятором не только отводят пары пищи и избыточно нагретый воздух. Они охлаждают внутренность духовки к тому моменту, когда пора вынимать из нее приготовленную пищу, для полного комфорта пользования устройством.

Вентилятор в духовке отвечает за распределение тепла

Информационное табло

Главная информация, которая отображается на дисплее духового шкафа — время выполнения заданной программы. Когда устройство не занято своей главной работой, на табло могут отображаться часы или другие данные.

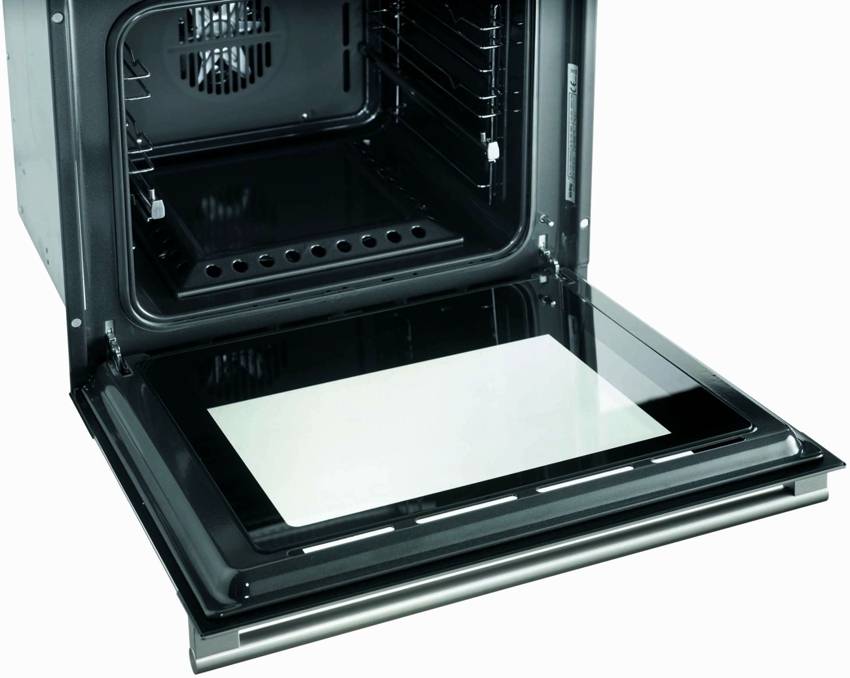

Дверка с жаропрочным стеклом

Дверка выполняет сразу несколько задач. Она закрывает камеру духовки и не допускает утечек тепла. Через ее прозрачное жаропрочное стекло можно следить за состоянием пищи. Кроме этого, дверка работает как защита пользователя. Встроенные в ней контактные модули отслеживаются системой безопасности духовки.

Наконец, функционирование духового шкафа невозможно без модуля электронного управления и многочисленных датчиков контроля температуры. Уровень сложности электронных и аппаратных компонентов зависит от класса духовки, ее стоимости и количества предлагаемых опций.

Установка встраиваемого газового духового шкафа: общие рекомендации

Монтаж встраиваемого кухонного оборудования, работающего на газу, предполагает ряд определенных трудностей. Основная проблема – это подведение магистрального газопровода к приборам. Наибольшее число сложностей возникает при монтаже встроенного газового оборудования.

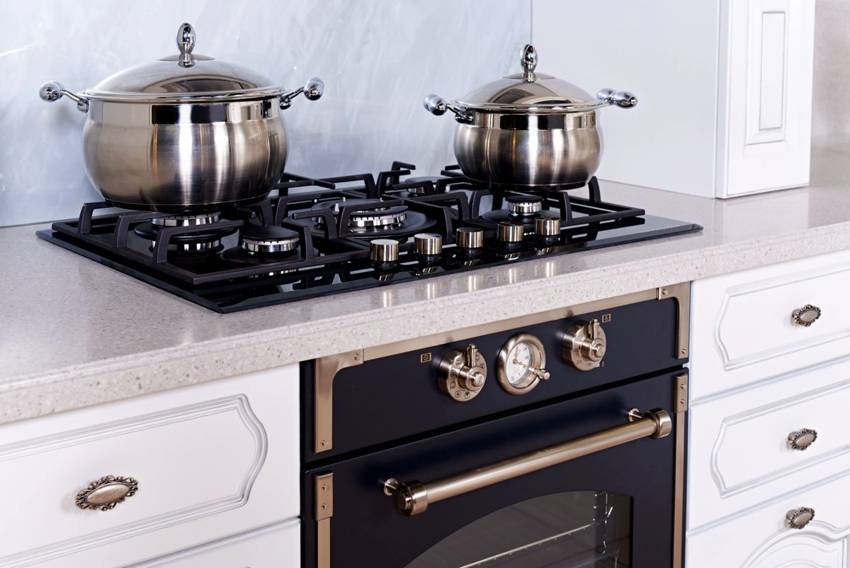

Комплект газового духового шкафа и варочной поверхности

Вне зависимости от того, предполагается установка газовой варочной панели и духового шкафа электрического типа, компактной газплиты или зависимой духовки от варочной поверхности, в любом случае потребуется подвод магистральной газовой системы. Эту работы уполномочены выполнять только квалифицированные и сертифицированные специалисты. Самостоятельное вмешательство в газопровод на любом его участке недопустимо, так как несет опасность не только для обитателей конкретной квартиры, а потому подразумевает наказание в виде существенного штрафа.

Правила монтажа газовых приборов предусматривают наличие специальной защиты. Не допустимо подвергать элементы газопровода любому физическому влиянию, а также температурным перепадам. В целях безопасности запорный кран выносят на участок с легким доступом, что позволяет быстро перекрыть подачу газа в случае аварийной ситуации. Если предполагается подключение одного устройства, то допустимо применение простого сильфонного шланга, однако при условии, что его укладка не предполагает установку дополнительных держателей и деформацию стен. Но при этом дина шланга не должна превышать 2 м. Использование переходников недопустимо.

Ряд моделей духовых шкафов имеют 2 выхода для соединения с газовой трубой – одновременно с правой и с левой стороны. Поэтому после монтажа одного из кранов, на второй следует поставить заглушку. На некоторых дорогих моделях с этой целью уже производителем предусмотрен специальный заводской клапан. Бюджетные духовки предполагают вставку чопика или накрутку крана. Для вывода прямого типа больше подойдет Г-образный адаптер.

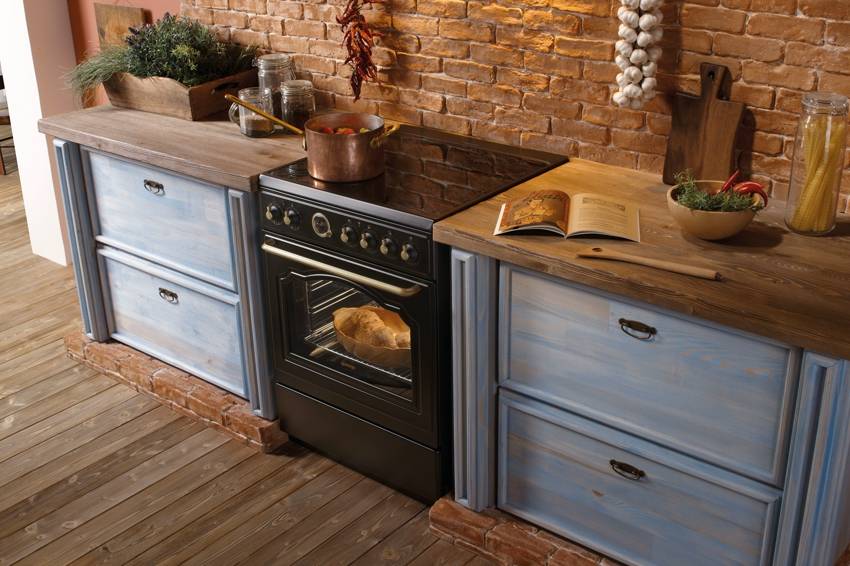

Газовая духовка, стилизованная под ретро стиль

Установка встроенного газового духового шкафа: нюансы и последовательность

При монтаже газовой духовки следует учесть, что газовые отводы не должны располагаться под мойкой, за стиральной или посудомоечной машиной, а также иной бытовой техникой, в частности и за духовым шкафом. Расположение газового прибора от магистральной трубы должно быть на расстоянии не меньше 1,2 м. При этом использовать переходники и удлинители нельзя.

Между духовкой и подводной трубой расстояние должно быть как минимум 30 см. Двери, дымоходный и вентиляционный каналы должны находиться в диапазоне не менее полуметра, а электропровода – в 10 см от трубы. Запорные краны должны располагаться на высоте минимум 80 см, с отступом от оборудования в 20 см. Каждая из единиц газовой техники должна иметь свой запорный кран, поэтому в подключении отдельного духового шкафа, работающего на газу, допускаются сварочные работы.

Перед окончательным монтажом и подключением газовой духовки следует тщательно проверить, в каком состоянии пребывают все элементы и их работоспособность в комплексе

Основное внимание необходимо обратить на герметичность соединений. Сейчас представители газовой службы делают это с использованием специальных приборов, оснащенных датчиками

Раньше утечку определяли при помощи мыльной пены.

Подключение духовки к газопроводу лучше доверить специалистам

Перед встраиванием техники в нишу гарнитура необходимо в обязательном порядке перекрыть газ. Удостоверившись в том, что все соединения надежны, можно производить подключение прибора.

Ремонт духовых шкафов своими руками

1. Модуль электронного управления электрическим духовым шкафом:

Ремонт духовых шкафов своими руками. Последние модели духовых шкафов комплектуются модулем электронного управления.

Задача модуля управления — это управление режимами работы функциональных узлов духового шкафа, согласно программе приготовления заданной пользователем.

Работает это следующим образом:

  1. Выбирается режим приготовления.
  2. Устанавливается необходимая температура приготовления.
  3. Выбирается  общий временной интервал приготовления.
  4. Закрывается дверца электродуховки, и процесс запущен.

Модуль электронного управления выполняет инструкции, согласно выбранной программе. Процессор сопоставляет показания датчиков, и согласно показаниям датчиков управляет работой периферийных устройств духового шкафа (электродуховки).

В конце программы, когда программа завершена, модуль управления подаст звуковой или голосовой сигнал, информируя о завершении процесса приготовления. Как самостоятельно ремонтировать бытовую технику своими руками.

Выбор режимов или программ приготовления, на одних моделях духовых шкафов, задается  при помощи сенсорной панели управления, на других при помощи селекторов выбора программ.

Но суть от этого не меняется. Изображение модуля электронного управления духовым шкафом, можно увидеть на рис 4.

Модули могут отличаться внешним видом, размерами в зависимости от производителя духового шкафа. К примеру модуль электронного управления (плата управления) может выглядеть, как на изображении ниже:

пример изображения модуля управления.

2. Верхний, нижний тен и тен круглый:

рис 4

рис 5

рис 6

Верхний тен рис 4, состоит из двух тенов: внутреннего и внешнего.

Внутренний тен включается, если вы выбрали режим приготовления «Гриль».

На рисунке 1, верхний тен обозначен под номером 3.

Нижний тен рис 5, обычно находится под нижним кожухом внутреннего корпуса духового шкафа (электродуховки). На рисунке 1, нижний тен обозначен под номером 5. Оригинальные запчасти духового шкафа электрической духовки.

Круглый тен рис 6,  расположен под кожухом задней части внутреннего корпуса в центре. На рисунке 1, круглый тен обозначен под номером 4.

Круглый тен включается в режимах приготовления, в которых предусмотрена конвекция, и обычно в паре с вентилятором конвекции рис 2 позиция 15.

Чтобы самостоятельно успешно ремонтировать электродуховку или духовой шкаф, легко находить и устранять все возможные поломки. Приобретайте полный основной курс : Ремонт духовых шкафов.

Также получите в подарок книги и видео уроки:

  1. Книга: как правильно подключить электрический бойлер.
  2. Книга:  электроплиты, варочные поверхности, электродуховки — характерные неисправности.
  3. Видео уроки:  Как ремонтировать духовой шкаф.

(1)(2)(3)

Post Views:
68 901

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
