Самостоятельный ремонт современной электрической плиты

Как доработать электрическую плиту Нева 1

Рекомендуем при ремонте электрической плиты самостоятельно:

  • прикупить в магазине типичный шнур нужной длины из трех проводов и вилков с лепестками заземления;
  • просверлить у колодки дыру под шуруп — будем пользоваться советскими методами;
  • залудить проволоку заземления (находится прозвонкой тестером или по цвету);
  • напаять на нее клемму;
  • прикрутить это шурупом к корпусу;
  • подключить согласно современным нормам к евро розетке с лепестком заземления.

Прибор станет безопаснее. В противном случае, если суп побежит – имеется шанс получить удар током. Последствия разные. Мастер по ремонту электрических плит подтвердит сказанное: прибор с классом электробезопасности 0 не лучшее решение для дома.

Плюс конструкции электрической плиты «Нева 1» в простоте. Легко понять, что сломалось: поиск неисправности осилит даже школьник. Самостоятельный ремонт электрических плит выполнит каждый. Где взять ТЭН – сказали. Трубки накатывают на специальных станках. Порошок трамбуется плотнее по мере того, как будущее изделие проходит через все более узкое отверстие вала. Сходите на завод, попросите отрез ТЭНа. ИП согласится продать изделие (прямое, не прошедшее гибку) по сходной цене. Не забудьте проверить изоляцию, делать по-мокрому. Поместив весь ТЭН за исключением контактов в воду. Омметр покажет 20 млн (китайский тестер – бесконечность, найдете генератор на 500 В – флаг в руки).

Старая советская «Нева 1» надежна. Что может сломаться в приборе, состоящем из единственной изолированной спирали? ТЭН проверен – шанс неполадок в течение долгих лет эксплуатации нулевой. Электрическая плита «Нева 1» является образчиком старых продуманных технологий, изделие изначально проектировалось в расчете на человеческий фактор. Не всегда хорошее бывает сложным!

Больший КПД демонстрируют индукционные модели – следующий виток технического прогресса несложно предсказать.

Не работает розетка, вилка

Особо щедрые производители комплектуют свои электрические плиты розетками. Они ломаются редко, но и это имеет место быть. Как показывает практика, электроустановочные изделия, которые выпускают сейчас, в среднем служат около пяти-семи лет. Впрочем, если у вас изначально стоит розетка советских времен, ее следует заменить, даже если она успешно эксплуатируется и сегодня.

Основные причины поломок розетки таковы:

  • оплавление корпуса, проводов;
  • выход из гнезда (если проще, она вываливается из стены).

Для диагностики достаточно проверить напряжение в розетке. Если поломка есть, ищут замену

При выборе новой (в том числе, если требуется новый автомат или переключатель) советую обращать внимание на качество изделия и номинальный ток (он должен соответствовать автомату). Отмечу, что неправильный выбор может привести к возгоранию проводки

Для однофазной сети достаточно розетки на 32 А.

При замене старая розетка снимается, тут же стоит проверить провода. Если они оплавлены, требуется зачистка. Далее есть смысл проверить соединения проводов в вилке. Тут возникают абсолютно такие же проблемы: оплавление, отхождение контактов. Для ремонта надо приобрести новую на 32 А и провести замену. Описывать сам процесс не буду, все рекомендации можно посмотреть в статье о подключении электрической плиты.

Проверяем конфорки, переключатели и ТЭНы электроплиты, не разбирая её.

Здравствуйте уважаемые подписчики и читатели моего канала.

Иногда, при покупке электроплиты через объявления, необходимо определить её исправность, а так же при её ремонте (если жарочный шкаф или какая то из конфорок стали хуже работать). Это можно сделать – не разбирая электроплиту. Для этого понадобится только мультиметр.

Что нужно сделать? – вынуть вилку из розетки, мультиметр включить на измерение сопротивления (2000 Ом) и подключить его к вилке, как на фото.

На плите, которая на фото, две конфорки диаметром 190 мм, и одна конфорка диаметром 150 мм. Их и проверим.

Все переключатели ставим в положение 0 (отключено).

Ту конфорку, которую проверяем, включаем в положение 1. Если мультиметр показал какое-то сопротивление – значит, конфорка исправна.

Теперь проверим этот же переключатель. Поворачиваем его в положения 2, 3, 4, 5, 6 и смотрим, как изменяются показания мультиметра. Если переключатель исправен – сопротивление должно ступенчато уменьшаться – самое малое сопротивление будет в положении 6, потому что в этом положении все спирали включены в параллель.

Если сопротивление при таком переключении то уменьшается, то увеличивается – значит неправильно были подключены провода к конфорке во время её замены.

На конфорке контакты обозначены цифрами 1-2-3-4, на переключателе есть контакты, которые обозначены так же. То есть, провод с контакта переключателя, который обозначен цифрой 1, должен быть подключен к контакту конфорки, который обозначен цифрой 1.

Источник

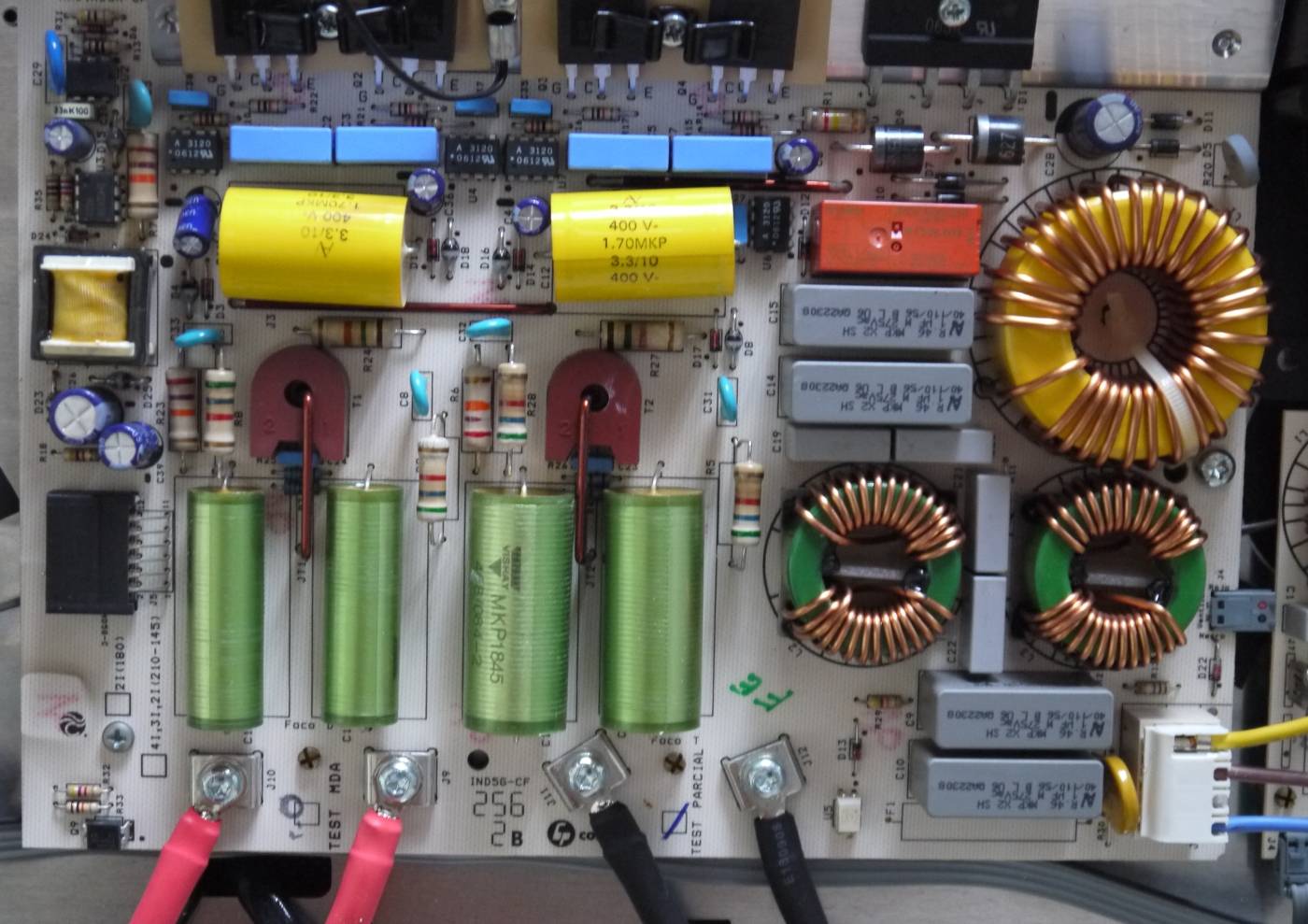

Виды неисправностей индукционных плит

Нашими мастерами выявлены основные неисправности индукционных плит:

  • Недостаточная мощность нагрева конфорки. Для начала нужно проверить расположение кастрюли относительно зоны нагрева. Если посуда расположена не по центру, а большая часть ее расположена сбоку зоны нагрева, или дно ее слишком мало, плита может недостаточно быстро нагревать пищу, либо вообще не распознавать посуду. Другой причиной недостаточной мощности может быть ослабление пружины прижимающей индукционную катушку к стеклокерамической поверхности. Регулировка натяжения пружины устранит неисправность.
  • Неисправна одна из конфорок плиты. Нужно удостовериться, что используется правильная посуда. Если выбранная посуда изготовлена из подходящего материала, то вероятной причиной поломки является неисправный температурный датчик. Требуется его замена.
  • Не включается индукционная плита и отсутствует индикация. Причин данной неполадки может быть несколько: перегоревший предохранитель, кнопка включения плиты в сеть, блок управления, сенсорная панель. Мастер сможет диагностировать и исправить поломку. Доказательством неисправности сенсорной панели управление будет появление кода ошибки Е9. Неисправен индикатор остаточного тепла. Чтобы удостовериться в его неисправности нужно запустить программную тестовую проверку. При выявлении неисправности индикатора, он подлежит замене. Если он исправен, заменить нужно блок управления.
  • Неисправен вентилятор охлаждения. В норме он запускается при температуре более 50О С. Если температура меньше, он не включается. Тестовая проверка диагностирует неисправность вентилятора. Если он действительно неисправен, требуется его замена.
  • Не работает левая пара конфорок. Мастер проверит контакты и соединения катушек и блока управления. Если контакты в норме, потребуется замена либо блока управления, либо блока конфорок.
  • Неисправна правая пара конфорок. Вероятная причина кроется в отошедших контактах на клеммной коробке или в перегоревшем предохранителе блока катушек. Требуется восстановление контактов или замена предохранителя.

Скачок напряжения

Если скачки напряжения в вашей квартире — обычное явление, то будьте готовы к реакции на них и электроплиты. В некоторых моделях установлена защита от перепадов напряжения: после этого в течение нескольких минут устройство не включается. Но если и через 10 минут электроплита не заработала, значит авария не прошла для неё бесследно:

  • сгорел предохранитель;
  • из-за короткого замыкания мог один из нагревательных элементов или его проводка;
  • сломалась электронная плата управления: электроника особо чувствительна к перепадам напряжения.

В любом случае в такой ситуации вам следует обратиться к специалисту, даже если речь идёт всего лишь о перегоревшем предохранителе: во-первых, в современных плитах их может быть несколько, и, самое главное — не стоит лезть в устройство с высоким напряжением.

И еще добрый совет: если вы постоянное сталкиваетесь у себя с перепадами напряжения — приобретите стабилизатор напряжения и подключите плиту и другие чувствительные бытовые приборы к электросети через него.

Инструкция по ремонтным работам

Неисправно работающая электроплита — «неприятность» распространённая, побуждающая взять в руки телефон и вызвать на дом мастера. Однако такой способ обходится недёшево, поэтому ремонт плиты стоит попробовать выполнить самостоятельно при условии соблюдения техники безопасности, наличия инструментов.

Необходимые инструменты

Приступая к ремонту, готовят набор необходимых инструментов:

  • мультиметр;
  • крестообразные и плоские отвёртки;
  • кусачки;
  • плоскогубцы;
  • монтажный нож;
  • термоусадочная трубка;
  • мелкозернистая наждачная бумага;
  • фонарик;
  • паяльник;
  • изолента;
  • пинцет;
  • молоток;
  • набор гаечных ключей;
  • пробник напряжения.

Разборка электрической плиты

Моделей плит разных размеров, конструкций много. Выделить основные пункты, по которым происходит разборка оборудования, невозможно

Но для всех существует главное условие: наличие термоизоляционного слоя из стекловаты требует предельной осторожности при работе. Это же относится и к асбестовой пыли прокладок, находящихся под конфорками (относится к старым моделям электроплит советского образца)

  1. Вначале демонтируется верхняя панель, закреплённая винтами, расположение которых зависит от конструктивных особенностей плит – на задней стенке или по периметру корпуса под верхней крышкой. Открутив винты и сняв крышку, получают доступ к конфоркам, ведущей к ним проводке, регуляторам мощности, расположенных на передней панели.
  2. Чтобы освободить нижнюю часть, где установлены нагревательные элементы, конфорки с проводами снимают. Для этого откручивается прижимная заземляющая гайка, затем снимается.

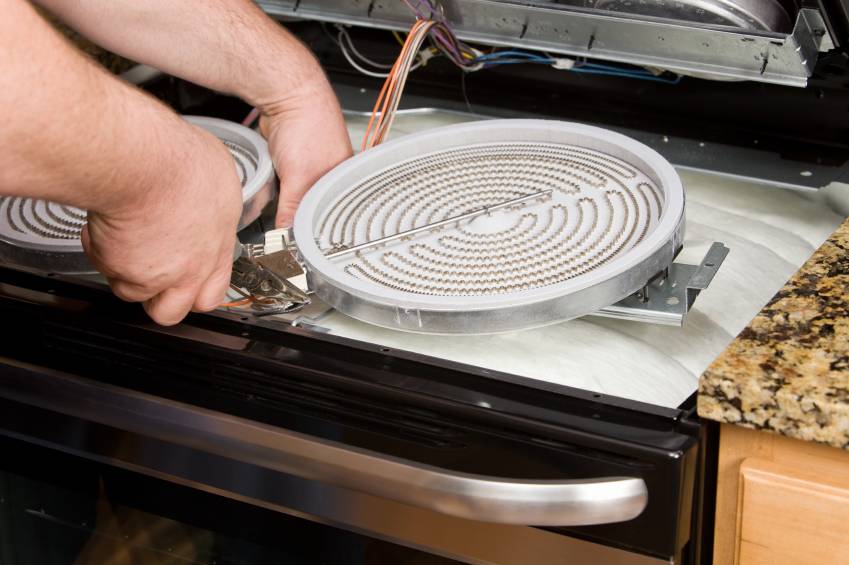

  3. Демонтируется конфорка, посаженная на резьбу или вставленная в отверстие. Смазав резьбовую деталь маслом, выворачивают из корпуса либо поддевают отвёрткой и вытаскивают. В доступности оказываются внутренние соединения оборудования.

Совет
Электроплиты с варочной панелью из керамики, например, Веко и другие, разбираются с предельной осторожностью, чтобы не повредить деталь, не допустить её перекоса.

Устранение неполадки

Устранение неполадок в электроплите и в другой бытовой технике доверяют профессионалам. Они знают основы электротехники и ознакомлены со всеми правилами техники безопасности.

Учитывают, что подключение и дальнейшее обслуживание электроприборов своими руками приводит к отказу со стороны сервисных центров обслуживать бытовую технику после несанкционированного вмешательства. Аннулируется и гарантия производителя в случае самостоятельной починки неисправных узлов и элементов.

Чтобы вернуть плите работоспособность, приступают к устранению неисправностей:

  1. Конфорки. Для обнаружения поломки откручивают крепление и проводник заземления. Находящееся под конфоркой стопорное кольцо или пружину извлекают, поддев деталь острым предметом. Неисправные конфорки заменяют на новые, так как эта деталь ремонту не подлежит. Если конфорки исправны, переходят к осмотру блока управления, регулятору мощности, переключателю.
  2. Сломанный переключатель. Поломку определяют при поворачивании ручки по часовой стрелке. Если движение не сопровождается характерным щелчком, нужно заменить элемент. Для этого сначала отсоединяются ручки, снимается передняя панель, осматривается регулятор и его контакты. Контакты зачищают, а неисправную деталь заменяют на новую.
  3. Работа электронного блока управления проверяется путём подачи напряжения на плиту. Исправная автоматика срабатывает спустя определённое время. Для устранения поломки лучше обратиться к мастеру, так как требуется наличие принципиальной схемы, знания в радиотехнике.
  4. Для замены регулятора и ступенчатого переключателя демонтируют переднюю панель с металлической пластиной, удерживающий регулятор, далее просто выполняют замену неисправного элемента.
  5. Неисправность электромодуля. Для ремонта требуются знания в микропроцессорных узлах и электронике. Если их нет, лучше обратиться в сервисный центр.
  6. Поломка рычага мощности. Чтобы определить неисправность, регулятор устанавливают на максимальную температуру и следят за степенью нагрева конфорки. Если она остаётся холодной, требуется замена электронного прибора.
  7. Проблема с термостатом. Выражается в двух случаях: окисление вводных контактов и нулевой контакт с корпусом детали, изнашивание и перегорание твердосплавных элементов внутри. Нужна полная замена термостата.

Поиск неисправности в моделях

Электроплита при высокой надёжности со временем ломается, составляющие части, механизмы изнашиваются, наступает время чинить оборудование. Ремонт электронных узлов лучше доверить специалистам, так как для этого требуются специальные измерительные приборы для диагностики и настройки узлов и механизмов.

Простые неисправности, возникающие при эксплуатации электроприбора, устраняют самостоятельно. Для каждой модели характерны свои часто встречающиеся поломки.

здесь

Hansa (Ханса)

Электроплита чаще всего подвергается следующим поломкам:

  • Полный отказ работы нагревательных элементов (ТЭНов, конфорок). Возникает после продолжительной работы нагревательных деталей на максимальной мощности, из-за износа, несоответствующего диаметра ёмкости по сравнению с зоной нагрева.
  • Нестабильная работа нагревательных элементов (самопроизвольное включение, отключение при нагревании). Для плиты с механическим управлением такие проблемы указывают на поломку переключателей мощности. Для моделей сенсорными датчиками они характерны в случае неисправности одного из составляющих электронного блока управления электроплитой.
  • Электроплита полностью не включается. Проверяют напряжение сети мультиметром.
  • Не нагревается конфорка. Причина — перегорание спирали. Чтобы убедиться в этом, переключатель мощности поворачивают в положение «включено». Если индикатор загорается, значит, дело в конфорке.
  • Духовка отказывается работать. Скорее всего, источник неполадки находится во внутреннем механизме духового шкафа. Чтобы это поверить, измеряют напряжение в сети, наблюдают за индикаторами.
  • Слабо нагревается плита или один из нагревательных элементов. Причина — в недостаточном напряжении в сети либо в перегорании части спирали. Определяется визуально.
  • Не нагревается ТЭН в духовке. Неисправность определяется тактильно и по степени приготовления еды.

Дарина

Чаще всего неисправности в электрических плитах Дарина возникают по причине заводского брака, из-за нарушения правил эксплуатации, естественного износа внутренних деталей. Характерные поломки:

  • Духовка работает исключительно на высоких температурах. Причина — в термостате или переключателе (о том, как самостоятельно отремонтировать духовку электроплиты, читайте тут).
  • Не включается эл. плита. Повреждён шнур электропитания, требуется его замена.
  • Духовка не нагревается до необходимой температуры. Проблема — с верхним или нижним ТЭНом.
  • Конфорка не греет. Причина — перегорание нагревательного элемента.
  • Трещины на поверхности варочной панели из-за механического воздействия.

Veko (Веко)

Независимо от модели для электроплит марки Veko характерны следующие поломки:

  • Плита не включается. Проверяют правильность подключения сетевого шнура, целостность розетки, вилки, УЗО, работоспособность конфорки, трубчатого нагревателя, переключателя мощности.
  • Недостаточно нагревается духовка. Причина — неисправный термостат или трубчатый нагревательный элемент.
  • Отключается плита после включения духовки. Скорее всего, произошло замыкание или повреждение контактов ТЭНа, требуется его замена.
  • Не включается конфорка. Пришёл в негодность её температурный датчик или она неплотно прилегает к стеклокерамической панели. Осматривают блоки управления и питания (посмотреть инструкцию по ремонту плит из стеклокерамик можно здесь).

Мечта

Основные неисправности в электрических плитах Мечта:

  • Не загорается лампочка светосигнальной арматуры, конфорка не нагревается. Причина — обрыв электроцепи или поломка конфорки.
  • Электроконфорка нагревается, но не загорается лампа светосигнальной арматуры. Пришла в негодность светосигнальная арматура.
  • Духовой шкаф нагревается неравномерно. Произошёл обрыв электроцепи или вышел из строя один из ТЭНов.
  • Жарочный шкаф не нагревается. Причина — неисправность термостата или нарушение электроцепи.
  • Лампочка подсветки духового шкафа не работает при включённой духовке. Нужно заменить лампу, чтобы поломка не привела к порче патрона.

Электролюкс

К наиболее частым поломкам электроплиты Электролюкс относятся:

  • Конфорки и нагревательные элементы духового шкафа полностью неработоспособны. Причиной стало длительное использование ТЭНов на максимальной мощности, что привело к порче нагревательного элемента.
  • Сбои в работе конфорок в виде отключения на короткое время, невозможности отключить электроплиту и т. д. В плитах с механическими переключателями мощности причина неисправности кроется в этих деталях. В электроплитах с сенсорным управлением — в элементах электронного модуля.

ЭКЧ. Нюансы использования.

В принципе, нюанс один — эти конфорки не любят перегрева. Следовательно, нужно постараться не включать конфорку на максимальную мощность, если на ней ничего не стоит. То есть, если вы «любите» обогреваться конфорками в весенне-осенний период, то не стóит включать их на полную, достаточно будет половины мощности.

Поведем итог. В данной статье рассмотрена конфорка ЭКЧ, то есть чугунная, как наиболее распространенная, но сам принцип — ступенчатая регулировка мощности за счет применения нескольких спиралей в одной конфорке — может встречаться и в другом исполнении. Цель данной статьи дать вам понимание принципа работы подобных конфорок.

С наилучшими пожеланиями, Я!

Регуляция мощности

Одного лишь ТЭНа недостаточно, чтобы получить рабочую конфорку: его мощность необходимо варьировать, от слабой к сильной, чтобы готовить различные блюда. Для одних нужен медленный огонь, для других быстрый. Как это осуществить?

Обычно используются две конструкции: это набор из нескольких нагревательных спиралей в одной конфорке, или термостат. В первом случае конфорка состоит из двух-трех спиралей разной мощности, которые могут быть включены одновременно или поодиночке. Регулятор огня для такой конфорки дискретный (ступенчатый), может занимать одно из четырех или шести положений. Вот пример устройства такой конфорки на 4 положения нагревателя:

  • В конфорке 3 спирали: две с малой мощностью, и одна с большой.
  • Положение 1: включена одна из спиралей с малой мощностью;
  • Положение 2: включены две спирали с малой мощностью;
  • Положение 3: включена спираль с большой мощностью;
  • Положение 4: включены все спирали одновременно.

Плитка с термостатом устроена иначе, регулятор мощности на ней плавный, а нагревательный элемент в конфорке всего один. Термостат — это реле, которое срабатывает при определенной температуре и отключает нагрев. Таким образом достигается строго заданная мощность жара. Плиты с термостатами на конфорках встречаются нечасто, но вот духовки оборудованы этим прибором практически всегда.

Духовки бывают двух основных типов конструкции: простые и конвекционные. Простая духовка нагревается двумя большими электронагревателями: верхним и нижним. У такой духовки два регулятора, один из которых задает температуру, а другой включает или выключает верхний и нижний нагреватели. Конвекционная духовка обычно имеет только один нагреватель и систему подачи воздуха на него, работающую аналогично промышленному фену.

Почему ломаются электрические плиты?

Электрические плиты, как и другая бытовая техника, могут выйти из строя. Основными причинами поломок являются:

  1. некорректное подключение;
  2. изначальный скрытый дефект.
  3. несоблюдение техники безопасности, а также неправильная эксплуатация;

Вне зависимости от причины поломки заниматься самостоятельным ремонтом электрических плит не рекомендуется, ведь это может привести к более серьезным неисправностям, а также к резкому возрастанию стоимости ремонта в дальнейшем. Как показывает практика, наиболее распространенными поломками является прекращение нагрева конфорок и жарочного шкафа, а также выход из строя системы управления.

Почему отключается электроплита?

В первую очередь не пытайтесь устранить проблему самостоятельно — это может привести к непоправимым последствиям. Для того чтобы провести диагностику, необходимо разбирать устройство, а делать это непрофессионалу опасно. Дождитесь мастера, и он устранит неполадку, а также объяснит, почему отключается электроплита. Вот несколько возможных причин:

  1. Проблема с напряжением в розетке;
  2. Неисправность в проводке квартиры;
  3. Проблема с наличием напряжения в кабеле, который подключается к электроплите из-за поломки вилки или его перетирания;
  4. Могут быть повреждены контакты или провода – мастер заизолирует проводку;
  5. Произошло подгорание контактов;
  6. Обрыв контактной цепи;
  7. Слишком большое сопротивление спиралей — неисправность одной из конфорки;
  8. Проблемы с контактами конфорки.

Неисправен шнур питания

Как ни странно, высокий процент поломок связан с повреждением сетевого шнура. Он мог загнуться, передаваться, перетереться, оплавиться или лопнуть. Для начала его можно осмотреть на предмет повреждений визуально, предварительно обесточив технику.

Далее проверке подлежат соединения проводов сетевого шнура с контактной колодкой печки. Дополнительно тестируют соединения проводов:

  1. С контактами переключателей мощности конфорок.
  2. С контактами конфорок.
  3. Прочие соединения.

Сетевой шнур надо прозвонить, возможно, он подлежит полной замене.

Ухаживаем за электрическими кухонными плитами правильно

Новый кабель должен быть медным, — это требования ПУЭ. Все советы по поводу использования алюминия откидывайте в сторону. Некоторые исключения по применению таких кабелей есть, но они не относятся к быту. Вернее, в жилых квартирах можно использовать алюминиевый кабель сечением от 16 мм и выше, но зачем?

Второй момент – питание. Тут достаточно посмотреть на старый шнур и приобрести точно такой же (для однофазного или трехфазного подключения). Не ошибитесь с сечением: для однофазного тока это 6 мм и выше, для трехфазного 2.5 мм и выше. Заменой шнура, собственно, ремонт и заканчивается.

Как снять ручки управления?

При необходимости как отрегулировать пламя в конфорках газовой плиты Gorenje, так и просто прочистить кнопки от накопившегося жира, можно самостоятельно снять ручки с панели управления, без использования дополнительных инструментов. В зависимости от возраста модели, ручки могут иметь небольшие различия строения.

Первое, что вам понадобится сделать – это перекрыть вентиль с доступом газа, после чего убедиться, что все регуляторы отключены. Далее, можно слегка поддеть рукоятку ножом, дабы упростить процесс снятия ручек.

Так, если у вас недорогая модель, ручки могут сниматься через оттягивание, так как в основе каждой из них – пружина. Для этого достаточно потянуть ручку на себя, медленно проворачивая ее по оси.


На дорогих моделях плит Gorenje рукоятки могут быть оснащены специальными креплениями, которые необходимо открутить, прежде чем тянуть ручку

Для того чтобы рукоятка не скользила в руках, ее можно обмотать небольшим клочком ткани, и только после этого поддеть ножом.

Сильное загрязнение панели управления может замедлить процесс снятия ручек, поэтому в таком случае есть смысл использовать специальный мыльный раствор. Предварительно смочив каждую деталь таким раствором, можно смело приступать к снятию ручек.

Если же вы не уверенны, что устранить поломку получится своими силами, лучше обратиться в компанию с которой у вас заключен договор на ТО газового оборудования.

Устройство электроплиты

Электроплиты делятся на две большие группы: портативные и стационарные. Портативные электроплиты отличаются небольшими размерами (на 1-2 конфорки, без духовки), питаются от обычной розетки 220 вольт. Они предназначены для людей, выезжающих на дачи, часто переезжающих из квартиры в квартиру или снимающих комнаты, проживающих в общежитиях, в общем, ля удобства установки в любом месте.

Стационарные электроплиты оборудованы духовками, конфорок на них от 2 до 4. Они предназначены для установки в строго определенном месте на кухне, питаются от трехфазных розеток 380 вольт (в каждой квартире, как правило, одна такая розетка, предназначенная специально для установки электроплиты и находящаяся на кухне).

Но у всех электроплит одна общая часть — это конфорки. В основе устройства конфорки лежит электронагреватель, который может быть трубчатым (ТЭН), спиральным или иной формы. Электронагреватель представляет собой спираль, навитую из проволоки. Проволока используется не простая, а из особого сплава (обычно нихрома — сплава с добавлением никеля и хрома); этот материал отличается высоким сопротивлением и греется, когда через него пропускают ток. За счет этого и работает нагреватель.

Некоторые плиты используют нагреватели иной конструкции — индукционные. Эти плиты отличаются от обычных тем, что нагревают не конфорку, а непосредственно посуду за счет наведения в ней токов с помощью электромагнетизма. Готовить на таких плитах можно только в металлической (стальной или чугунной) посуде. Медная и алюминиевая посуда плохо подходит для таких плит, а керамическая не подходит вовсе.

Есть и еще более продвинутые — например, галогенные, нагревающие за счет сфокусированного теплового и светового излучения. Спираль такой плиты очень похожа на спираль обычной конфорки, но заключена в колбу, заполненную особым газом. Этот газ позволяет накалять спираль больше обычного, она видимо светится красным светом. Принцип действия такой конфорки аналогичен галогенной электролампе, это, по сути, и есть электролампа, но инфракрасного, а не видимого спектра.

Индукционные и галогенные плиты дороже обычных, и зачастую включают в себя электронные элементы управления. Ремонт этих устройств сложнее, чем ремонт обычных электроплит, но в настоящей статье рассмотрены и некоторые неисправности этих плит.

Советы мастеров

  • Откручивая гайку со штыря, для лёгкости хода наносят небольшое количество масла на штырь.
  • Отсоединяя провода с пружинными наконечниками от неисправной конфорки, прикрепляют клочки бумаги с информацией, какой проводок к какому разъёму относится.
  • Замену деталей электроплиты со стеклокерамической варочной панелью доверить мастерам из сервисного центра. Для остальных видов плит возможно использование подручных материалов в ремонте, но фирменные комплектующие лучше.
  • Конфорки в старой плите заменяют на более современные: так упрощается поиск новых деталей.
  • Прежде чем разбирать, плиту сначала осматривают, чтобы определить причину неисправностей, например, оставшийся провод, скопление нагара на контактах и т. д.

Чтобы избежать возможных поломок, ежегодно проводят профилактический осмотр технического состояния бытового агрегата. Соблюдая правила безопасности, обладая основами электротехники, вооружившись необходимыми инструментами, выполняют ремонт узлов и деталей электроплит.

Ремонт электрических плит

Для начала давайте определимся, что вы сможете сделать сами, а что нет. Плиты бывают с электромеханическим управлением и электронным. В этой статье, да и вообще на сайте рассматривать электронные плиты и варочные панели я не буду, поскольку область электроники… Скажем так, электричество это лишь маленький кусочек электроники в нынешнем мире. Могу еще так сказать. Для понимания электричества в большей степени достаточно знать закон Ома и понимать его. В электронике, даже если я сейчас простыми словами начну перечислять, то всё затянется очень надолго. Так что, касательно электронных варочных панелей, я кратко их коснусь, но разбирать непосредственно ремонт не буду. Прежде, чем вы начнете читать дальше, если вы собираетесь разбирать плиту, обязательно ознакомьтесь с инструкцией по электробезопасности . Когда дочитаете инструкцию просто нажмите на кнопку «назад» и вернётесь сюда.

Регуляция мощности

Одного лишь ТЭНа недостаточно, чтобы получить рабочую конфорку: его мощность необходимо варьировать, от слабой к сильной, чтобы готовить различные блюда. Для одних нужен медленный огонь, для других быстрый. Как это осуществить?

Обычно используются две конструкции: это набор из нескольких нагревательных спиралей в одной конфорке, или термостат. В первом случае конфорка состоит из двух-трех спиралей разной мощности, которые могут быть включены одновременно или поодиночке. Регулятор огня для такой конфорки дискретный (ступенчатый), может занимать одно из четырех или шести положений. Вот пример устройства такой конфорки на 4 положения нагревателя:

  • В конфорке 3 спирали: две с малой мощностью, и одна с большой.
  • Положение 1: включена одна из спиралей с малой мощностью;
  • Положение 2: включены две спирали с малой мощностью;
  • Положение 3: включена спираль с большой мощностью;
  • Положение 4: включены все спирали одновременно.

Плитка с термостатом устроена иначе, регулятор мощности на ней плавный, а нагревательный элемент в конфорке всего один. Термостат — это реле, которое срабатывает при определенной температуре и отключает нагрев. Таким образом достигается строго заданная мощность жара. Плиты с термостатами на конфорках встречаются нечасто, но вот духовки оборудованы этим прибором практически всегда.

Духовки бывают двух основных типов конструкции: простые и конвекционные. Простая духовка нагревается двумя большими электронагревателями: верхним и нижним. У такой духовки два регулятора, один из которых задает температуру, а другой включает или выключает верхний и нижний нагреватели. Конвекционная духовка обычно имеет только один нагреватель и систему подачи воздуха на него, работающую аналогично промышленному фену.

Диагностика переключателей

Работа переключателей проверяется мультиметром. Для этого иногда приходится сравнивать его диаграмму работы с соседним исправным или посмотреть на принципиальную схему плиты. Обнаруженные подгоревшие контакты зачищают наждачной бумагой, разобрав переключатель. Но, если он сильно поврежден, лучше заменить элемент на новый. Если в плите есть регулятор температуры, то его контакты тоже проверяются мультиметром. В холодном состоянии они замкнуты.

Посмотрим на советскую электрическую плиту «Нева 1». С двойным спиральным ТЭНом, мощностью 1 кВт — классический пример решений для дач, холостяцких квартир, бытовых подсобок. Не думаем, что все современные электрические плиты сильно отличаются от конкретно взятой. Забавно смотреть на образчик старины: прибору приблизительно лет тридцать. Работает, хотя провод питания начал рассыхаться на сгибе — старость, внутренние проводники выглядят ржавыми, кое-где кембрик слез, обнажив проволоку. Ремонт электрической плиты самостоятельно не понадобился на протяжении периода эксплуатации.

Не включается изделие

Почему на плите не работают индикаторы, нет нагрева конфорки, отсутствует любая реакция на переключение режимов? Причина кроется в отсутствии подвода электрического тока к изделию. Чтобы локализовать неисправности плиты, необходимо все делать поэтапно:

  • проверяем мультиметром напряжение в розетке, если нет — отключаем домашнюю сеть, разбираем и устраняем обнаруженный обрыв провода;
  • если в розетке все работает — разбираем вилку и делаем аналогичную проверку;
  • затем проверяем сетевой провод подключения плиты — возможно, произошел внутренний обрыв жилы, его надо заменить;

Второй причиной может быть перегорание нагревательного элемента конфорки или ТЭН духового шкафа — они ремонту не подлежат, их просто меняют на новые устройства. Встречается и такой вариант: индикаторы светятся, но нет нагревания конфорок и ТЭН духовки, почему это происходит? В этом случае разбираться надо без спешки. Сначала все необходимо осмотреть визуально: все ли соединения затянуты как надо, не отошел ли где провод, или есть оплавление полихлорвиниловой защиты, что свидетельствует об обгорании жилы. В этом случае подсоединение выполнить заново, ликвидировав обгоревший участок.

Третья, довольно часто встречающаяся причина — может сломаться переключатель, поэтому конфорка или духовка просто не включается.

Важно! Не следует пытаться разбирать переключатель, потом трудно будет установить все пружины на прежнее место, для этого нужна сноровка и большой опыт. Если вы определили, что виновато именно это устройство — просто замените его, в магазине можно без проблем купить аналогичную модель

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
