Как починить утюг своими руками

Изъяны питающего провода

Перед ремонтом утюга убедитесь, что шнур питания в хорошем состоянии. Чаще всего ломается в местах, где часто деформируется — у входа в корпус или возле вилки. Неисправность может проявляться постепенно, когда во время глажки мигает контрольная лампочка. Это мигание означает, что нормальный контакт отсутствует и контакты могут окисляться.

Острее проявляется еще один недостаток. Если кабели трутся друг о друга в течение длительного времени, это может привести к разрыву изоляционного слоя и короткому замыканию. Внешне проявляется сильным воем, отключением других устройств и специфическим запахом, характерным для сгоревшей проводки.

Для женщин, которые особенно уязвимы, такие ситуации причиняют боль до глубины души. Они воспринимают аварию как стихийное бедствие и реагируют, звоня мужу, в МЧС и в администрацию дома. Первый вариант — самый правильный, потому что любой мужчина, чьи руки растут там, где должны быть, может заставить утюг снова работать. В противном случае вам все равно придется прибегнуть к помощи более сильной половины, чтобы вернуть вещь в ремонт.

В интернете полно видео по ремонту утюгов. Многие темы посвящены дефектам шнура питания. Если шнур рядом с вилкой поврежден, нет необходимости разбирать прибор. В том случае, если подозрение падает на деталь, которая скрыта кузовом автомобиля, недостаточно ее разобрать. Чтобы провести, например, ремонт утюга Philips своими руками, нужно снять заднюю крышку. За ним шнур питания разветвляется на три провода. Если изоляция повреждена, ее необходимо воссоздать. Если клеммы окислились, необходимо отключить провода и очистить проблемные места.

Типичные неисправности и пошаговая инструкция по их устранению своими руками

В зависимости от поломки, инструкция по ее устранению будет отличаться. Рассмотрим наиболее частые неисправности парогенераторов и способы починки изделия в домашних условиях.

Не подает пар — в чем причина?

Частая неисправность прибора – это отсутствие пара после его включения. Справиться с проблемой можно самостоятельно, если правильно определить причину.

Наиболее вероятные проблемы и способы их решения:


Отверстие для подачи пара закупорилось накипью, либо известковым налетом. Чтобы устранить неисправность, нужно залить в бойлер воду, с добавлением лимонной кислоты. На литр жидкости достаточно 10 г порошка.

Также можно воспользоваться магазинным средством «Калгон». Когда вода с выбранным окислителем окажется внутри прибора, его включают и пропаривают ненужную ткань в течение 3-5 минут.

Выключают устройство и оставляют для остывания и разъедания накипи на 2 часа. Сливают воду из бойлера. Промывают его чистой водой до тех пор, пока она не станет прозрачной. Каналы забились частицами, которые осыпались с внутренней поверхности бойлера. Как правило, это происходит в недорогих приборах, которые имеют производственный брак. Если деформация была незначительной, то можно попытаться промыть резервуар для воды самостоятельно.

Когда эта мера не дает желаемого эффекта, необходимо обращаться в мастерскую, либо в сервисный центр и требовать гарантийного обслуживания. Иногда требуется замена прибора.

Шаг 3: замените шнур питания и датчики

Сначала снимите крышку с помощью подходящей отвертки. Часто внутри будет еще один набор винтов, чтобы закрепить шнур на месте, и вам нужно будет также удалить их. Затем снимите гайки, соединяющие шнур питания с проводкой внутри утюга, и отложите его в сторону. Подключите новый точно так же, как старый, и привинтите его на место.

Если есть проблемы с термостатом, то он меняется так же. Для этого открутите два болта по бокам модуля и замените его на новый. Наконец, прикрутите крышку на место и снова включите утюг, чтобы убедиться, что он нагревается правильно. Протестируйте его работу на ненужной ткани, чтобы проверить его функциональность.

Термозащита

Термопредохранитель (термичка) срабатывает, если температура подошвы утюга превышает 240 градусов или ток через ТЭН некое заданное значение. Т.е., термопредохранитель взамен негодного нужно подбирать также и по току в зависимости от мощности утюга:

  • 2200 Вт – 25 А.
  • 1500 Вт – 16 А.
  • 1000 Вт – 10 А.
  • 600 Вт – 6,3 А.

Избыточность термички по току нужна, т.к. 220 В это действующее (эффективное) значение сетевого напряжения; амплитудное равно 220 В х 1,4 = 308 В. Длительность полупериода частоты 50 Гц 10 мс, а время срабатывания термички 4-5 мс. Вдруг напряжение сети прыгнет до предельно допустимого значения 245 В, термопредохранитель на рабочий ток ТЭНа может сгореть в совершенно исправном утюге.

`img-6`

Термозащитные устройства утюгов

Термопредохранители бывают одноразовыми (поз. 1 на рис.), восстанавливаемыми, поз. 2, и самовосстанавливающимися, поз. 3. Первые сгорают и устанавливаться должны обязательно в диэлектрическом термостойком рукаве (обычно из стеклоткани), иначе весьма вероятен пробой напряжения сети на подошву. В восстанавливаемом термопредохранителе предварительно напряженная биметаллическая пластина «перещелкивается» и размыкает контакты. Для восстановления ее нужно через имеющееся в контакте окошко отжать до обратного щелчка чем-то острым. Самовосстанавливающаяся термозащита вернется в исходное состояние, если утюг отключить от сети и дать ему полностью остыть. Самовосстанавливающиеся термички конструктивно объединяются с терморегулятором (см. ниже) и всегда дополняются токовым предохранителем.

С чего начать?

Для начала Вы должны визуально осмотреть корпус на наличие трещин, дефектов и следов плавления корпуса. Возможно внешний вид сразу же и покажет, что именно является причиной поломки утюга. Если же осмотр ничего не дал, нужно полностью разобрать корпус для самостоятельной диагностики всех составляющих элементов.

Обращаем Ваше внимание на то, что разобрать утюг иногда довольно сложно. Это связано с тем, что производители с каждым годом больше времени уделяют дизайну электроприбора, создавая незаметные фиксаторы и отверстия под винтики

Изначально подготовьте набор отверток и нож, которые пригодятся Вам для дальнейших действий.

Инструмент

Чтобы успешно отремонтировать утюг, давайте подготовим сначала кой-какой самодельный инструмент; много времени это не займет и существенных расходов не потребует:

  • 2-4 отжимника для крышек;
  • отжимник для скрытых защелок;
  • дешевый светодиодный фонарик (именно светодиодный) и лупу;
  • полоску замши, пилку для ногтей, спирт;
  • или, взамен п. 4 – ластик карандашный, ластик чернильный, кусочек чистой тряпочки, спирт.

Отжимники

`img-0`

Вскрытие верхней крышки утюга столовым ножом

Отжимник для крышек делается из верхнего, самого прочного слоя бамбука размерами и толщиной с палочку от мороженого; один его конец срезается на клин. Крышки на корпусе утюгов часто ставят на защелки без фиксации. В сервисном центре такую крышку сжимают специальными клещами и вынимают. Чтобы снять ее кустарным способом, крышку нужно поддеть: зубья защелок без фиксации скошены с обеих сторон и выходят из пазов неповрежденными. Но вскрывать крышки на тугих защелках столовым ножом или широкой отверткой, как на рис. справа, не надо: сталь оставит на пластике следы. Прочность поверхностного слоя бамбука на изгиб выше, чем у пластиков, а на сдвиг ниже. Поэтому бамбуковый отжимник правильно поддетую крышку снимет, но, возможно, с поверхности помнется сам, не повредив пластик. Если же крышка не поддета неправильно и не поддается, бамбуковый отжимник сломается, не испортив утюга. Действуют бамбуковыми отжимниками попарно, поддевая деталь с 2-х сторон.

Хороший тонкий отжимник для фиксируемых защелок получается из срезанной на клин пластиковой мешалки для кофе, которые выдают кофейные автоматы. Отжимник из мешалки проходит в любую щель и аккуратно отводит усы защелок с фиксацией, не царапая и не ломая ни их, ни детали корпуса.

Фонарик и лупа

Дешевые мини-фонарики на светодиодах дают очень жесткий свет с резкими тенями. В данном случае это достоинство: такой свет глубоко проникает в тонкие щели, и под лупой можно разглядеть, что там держит деталь. Для этого сначала поддевают крышку, которую непонятно как снимать, бамбуковыми отжимниками, подсвечивают и разглядывают, что там держит.

Как управляться с защелками

Лучше всего, конечно, найти схему разборки утюга данной модели, но попробуйте-ка! И типовых схем расположения секретных запоров тоже не ищите: они могут быть разными у одной и той же модели одного и того же изготовителя. Читали в инструкциях: «Производитель оставляет за собой право вносить в конструкцию изменения, не влияющие на работоспособность изделия»? Т.е., при разборке утюга скрытые соединения скорее всего придется искать самому.

Надо сказать, западные фирмы постепенно отходят от принципа: «Сам чинить хочешь? Что ж, ломай и новый покупай!» Но азиаты упорно за него держатся. Напр., если ваш утюг китайский, то носовой крепежный винт (см. далее) скорее всего окажется не под крышкой заливочной горловины, а… под кнопками подачи воды и пара!

`img-1`

Скрытые защелки в кнопках утюга

Подсветим, посмотрим. Видите обведенное зеленым на рис? Так вот, это не защелка, а скользящий шип в пазу. Защелки с другой стороны кнопок. Чтобы кнопки снять и разобрать утюг, нужно:

  • Подать кнопку вперед.
  • Вставить сзади нее отжимник из мешалки.
  • Отжать защелку.
  • Не вынимая отжимника, поднять кнопку вверх до упора. Должен быть слышен слабый щелчок зуба защелки, вышедшего из паза.
  • Придерживая кнопку, чтобы не упала, вынуть отжимник.
  • Продолжая придерживать кнопку, подать ее вперед с наклоном, чтобы скользящий шип вывернулся из паза.
  • Проделать то же самое с другой кнопкой.

Фасонный крепеж

Винты в утюгах западных производителей чаще всего или обычные с крестовым шлицем или под шестигранник. Покупать для последних спецотвертку с набором бит для разового ремонта нет смысла: винт с шестигранным шлицем элементарно отворачивается плоской отверткой с тонким жалом подходящей ширины. Ею же можно отворачивать винты со шлицом трилистник, которые очень любят китайцы, (справа на рис.), но без сильного нажима: боковое усилие при этом создается значительное и винт в резьбе может просто заклинить. Если винт сидит туго, его срывают серией мелких рывков, переставляя отвертку в другие пары пазов.

`img-2`

Фасонные винты

Сложнее всего будет отвернуть винт со шлицом TORXX (справа на рис.): ножницы или пинцет его возьмут, только если винт болтается в резьбе. Удобнее всего винты TORXX отворачивать без спецключа малыми плоскогубцами-утконосами; можно и бокорезами, но тогда на перемычке шлица останутся вмятинки. Винту от них ничего не будет, но опытный мастер, вдруг к нему попадет этот утюг, накинет на ремонт за предыдущий неквалифицированный доступ.

Как разобрать утюг: бережное обращение с прибором и его потенциальный ремонт

Устройство современных утюгов

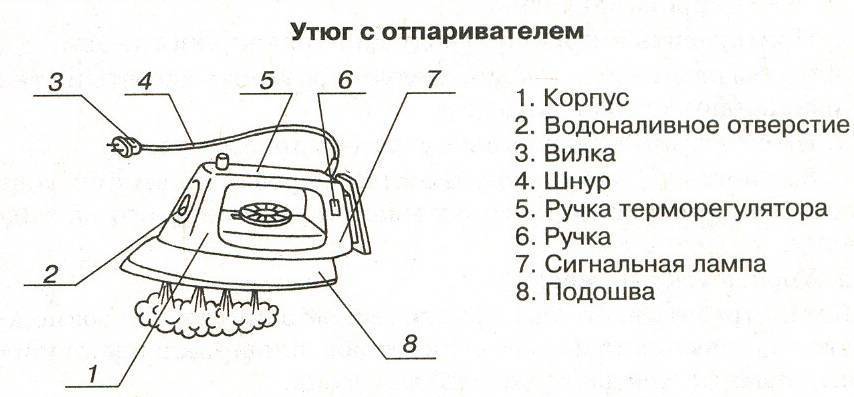

Есть множество производителей утюгов, однако конструктивно все модели отличаются мало. Форма, качество и количество запчастей, скорость нагрева у приборов может быть различным, но все они имеют в составе одинаковые узлы. Это:

  1. Емкость для воды, предназначенной для отпаривания.
  2. Корпус, изготовленный из жаростойкой пластмассы, имеющий теплоизолирующую прокладку.
  3. Подошва, в которую встроен ТЭН. Эта рабочая поверхность имеет отверстия для выхода пара.
  4. Регулятор силы автоматической подачи пара.
  5. Сопло для выхода воды/пара.
  6. Термостат, позволяющий выбрать нужную температуру нагрева подошвы прибора.
  7. Электрический шнур для подключения к сети.

Если в устройстве этого вида бытовой техники нет ничего сложного, то в задаче под названием «как разобрать утюг» загадок и препятствий на пути мастера возникает великое множество. Благодарить за это приходится производителей, которые крайне негативно относятся к самодеятельности хозяев.

Виды электрических приборов

Это самая распространенная бытовая техника, поэтому и с поломками ее хозяева сталкиваются довольно часто. Утюги бывают трех типов.

Приборы с отпаривателями — золотая середина, именно этим и объясняется их популярность. Ремонт таких устройств не слишком сложен, главное — «докопаться до истины» — найти виноватых в поломке.

Виды неполадок и их причины

Перед тем как разобрать утюг, не мешает познакомиться со списком более распространенных неисправностей, и с их возможными провокаторами.

Заранее узнав, какой узел можно обвинить в неполадке, есть шанс провести ремонт быстро и качественно, однако далеко не всегда данная операция заканчивается успехом.

Что потребуется для работы?

Чтобы не отвлекаться на поиски всего необходимого для работы, нужно заранее собрать около утюга целый набор различных инструментов и материалов. Для разборки и ремонта с большой долей вероятности понадобится:

  • изолента или термоусадочные трубки;
  • карандаш (грифель);
  • мультиметр (тестер);
  • наждачная бумага (малой зернистости);
  • ножницы;
  • отвертки — обычные и крестовые;
  • паяльник;
  • пластиковая (старая) карта либо широкий нож (для открывания защелок);
  • плоскогубцы (утконосы, «утиночки»).

Собрав все материалы, можно приступать к медленной и аккуратной разборке агрегата.

Как разобрать утюг?

Маленькие габариты бытового прибора в этом случае большой недостаток, а не достоинство: все крепежи «спрятаны» в тех местах, куда труднее всего добраться. Еще одна трудность — защелки креплений, изготовленные из пластика, их довольно легко повредить, поэтому требуется максимальная внимательность и аккуратность.

Приборы Бош, Браун, Филипс

Порядок разборки этих утюгов одинаков, так как конструкции очень похожи. Разборку мини-агрегатов осуществляют по типичной схеме.

Утюги Скарлет, Ровента

В этом случае алгоритм действий несколько отличается, поэтому действуют иным образом.

Закончив с последним этапом, приступают к поиску поломки. Самое главное при разборке прибора — аккуратность и плавность действий. Ни в коем случае нельзя тянуть рычажки, ручки и кнопки изо всей силы. Если что-то где-то упирается, то сначала необходимо исследовать все возможные препятствия, а потом отжать либо открутить их. Особо трепетного отношения требуют коварные защелки, так как эти хлипкие конструкции ломаются «с удовольствием» — элементарно и быстро.

Проверка элементов

Есть неисправности простые и сложные, с первыми можно справиться самостоятельно, вторые устранить уже не так легко.

Плавкий предохранитель

Он находится рядом с терморегулятором. Термопредохранитель оберегает подошву от серьезного перегрева. На небольшой прибор надевают защитную трубку. Она чаще имеет белый цвет. Проверка предохранителя — прозвон его контактов. Тестировать можно напрямую, сдвинув предохраняющую трубку, либо найдя контакты в цепи.

Если дело в термопредохранителе, то его выпаивают, отправляются в магазин, взяв его с собой, и покупают аналогичный прибор. Затем устанавливают его на прежнее место. Исключение из схемы предохранителя — большая ошибка, так как он способен уберечь дом от пожара.

Причины отсутствия подачи пара

Для начала нужно убедиться, что устройство уже не находится на гарантии. Это особенно актуально для дорогих моделей утюгов, например, марки philips, у которых часто паровой удар вообще не работает или функционирует плохо. В ином случае его рекомендуется отнести в сервисный центр, не пытаясь решить проблему неисправности самостоятельно.

Регулятор температуры

Каждый утюг имеет регулятор температуры, который представляет собой металлическую пластину, расположенную внутри конструкции бытового прибора, у его подошвы.

При нагреве до определенной температуры регулятор срабатывает, и питание электронагревательного устройства выключается. При остывании терморегулятор возвращается в исходное положение.

Функция автоматического выключения необходима для контроля температурного режима, если она выходит из строя, пластмассовые внутренние части корпуса могут начать плавиться. Это неизбежно приводит к последствиям:

  • перестает работать отпариватель,
  • прибор греет не на полную мощность или наоборот,
  • ломается клапан подачи воды и др.

Поскольку в каждом паровом утюге на подошве располагается паровая камера – ёмкость, в которой нагревается вода до состояния пара, из-за неисправности терморегулятора возникают проблемы в этой части конструкции. Резервуар может сильно нагреваться, ввиду чего пластиковые каналы, по которым в него поступает вода, могут оплавиться.

Поломка клапана

Клапан подачи воды в нагревательный резервуар перестает работать редко. Если он вышел из строя, скорее всего не получится отремонтировать его самостоятельно. Можно попытаться разобрать прибор и изучить состояние устройства, но вряд ли получится его починить.

Выявить его неисправность очень легко: нужно наполнить резервуар водой, включить прибор в сеть и дать нагреться, если при нажатии на клапан подачи пара ничего не происходит, при этом он нажимается без усилия (слишком легко), вероятно нарушена его герметичность и «насос» не вкачивает воду в парогенератор.

Образование накипи и известкового налёта

С течением срока эксплуатации в системе подачи пара скапливается накипь и осадочные отложения, что затрудняет образование пара, в результате утюг плохо отпаривает или пар не образовывается вообще. Это самая распространенная причина неисправности и единственная, которую можно устранить, без обращения к специалистам.

Принцип работы электрического утюга

На сегодняшний день схема электрического утюга больше напоминает схему чайника. Если ее рассмотреть более подробно, тогда действительно можно понять, что она практически не имеет никаких отличий.

Для того чтобы ваш утюг начал нагреваться к нему необходимо подать напряжение. Для быстрого нагрева производители обычно используют мощные тэны. И мощность может колебаться от 1000 2200 Вт. Если эту мощность проводить через него регулярно, тогда его подошва может покраснеть. В этом случае использовать утюг для глажки вещей просто станет невозможно. Например, для глажки капроновых вещей вам потребуется температура от 95 до 110 градусов. Именно поэтому для регулирования температуры многие производители устанавливают на утюге регулятор.

Управлять регулировкой температуры можно круглой ручки, которая располагается на центральной ручке утюга. Если осуществлять поворот ручки по часовой стрелке, тогда температура будет значительно увеличиваться.

Вращение с ручки на узел терморегулятора будет подаваться через переходник в виде втулки. Для того чтобы снять терморегулятор с ручки утюга его необходимо будет просто поддеть с помощью отвертки.

Работа терморегулятора утюга Philips имеет похожее устройство работы регулятора. В его конструкцию встроенная специальная биметаллическая пластина. Именно она и обеспечивает регулировку температуры. Когда температура начинает повышаться, тогда и пластина начинает расширяться. Когда она расширится до определенного размера, тогда пластина подаст знак регулятору, и он остановит нагрев утюга.

В терморегуляторе на утюге эта пластина будет автоматически связываться с бистабильным выключателем. Они имеют достаточно простой принцип работы. При нагреве утюга до определенной температуры пластины начнут расширяться и в итоге сомкнутся. Если они сомкнуться тогда нагрев автоматически остановится. При включении или выключении регулятора утюг автоматически будет издавать щелчок, который имеет характерный звук. Ремонт утюга своими руками может потребоваться, в случае если терморегулятор сломается. Если сломался аэрогриль, тогда возможной причиной поломки может стать его терморегулятор.

Чтобы избежать этой проблемы вам необходимо установить на утюг предохранитель. Если температура в вашем устройстве превысит отметку в 240 градусов, тогда предохранитель автоматически разорвет цепь. При этом в каком положении будет находиться ручка утюга не имеет значения.

На сегодняшний день термопредохранители могут иметь три вида конструкции. Если лампочка на утюге будет светить, а его подошва не будет нагреваться, тогда проблема заключается в обрыве обмотки тэна. Вот вам фото, на котором показана схема электрического утюга. Благодаря ей вы сможете понять как устроено ваше устройство.

Напряжение к вашему устройству поступает через сетевой шнур. Если к вашему утюгу не поступает электричество, тогда необходимо проводить его ремонт.

Ремонт утюга своими руками — 5 основных причин поломки

Главная > Статьи > Ремонт утюга своими руками — 5 основных причин поломки

Итак, во время процесса глажки Вы вставили вилку в розетку, но через несколько минут поняли, что утюг не нагревается. Необязательно в этом случае выкидывать технику и идти в магазин за новой, т.к.

порой причина поломки довольно простая и не требует профессиональных навыков по ремонту электроприборов.

Далее мы рассмотрим что делать, если утюг перестал нагреваться, а также как отремонтировать существующие поломки своими руками.

Видео инструкция по разборке корпуса

Сетевой шнур

Одной из главных неисправностей утюга является именно сетевой шнур, который Вы, собственно, и вставляете в розетку.

Доберитесь до места соединения контактов с нагревательным элементом и если видимые неисправности отсутствуют, с помощью тестера прозвоните шнур, чтобы определить его работоспособность.

В случае, если сетевой шнур является причиной поломки, можно попробовать укоротить его на 10-15 см (возможно проблемный участок будет удален). Все равно утюг не работает? Заменяем шнур на новый!

Регулятор температуры

Второй на очереди – терморегулятор. Его мы также проверяем с помощью прозвонки, которую крепим к контактной группе.

Когда регулятор температуры будет прокручен в сторону замыкания цепи, электрическая цепь должна функционировать. Лампочка не горит? Зачищаем контакты наждачной бумагой и снова проверяем. Сразу же рекомендуем просмотреть видео инструкцию по ремонту:

Как отремонтировать регулятор температуры

Термопредохранитель

Чаще, чем сетевой шнур, выходит из строя данный элемент схемы. Его основное назначение – разъединить электрическую цепь, если температура ТЭНа превысит номинальное значение.

Используя прозвонку, определяем работоспособность предохранителя. Если причина поломки утюга в нем, заменяем на новый, либо вообще убираем его со схемы. При нормальном функционировании регулятора температуры в предохранителе нет потребности.

Нагревательный элемент (ТЭН)

Ну и последняя из причин, почему не работает утюг, является выход из строя ТЭНа. Если техника включается, лампочка горит, но подошва не нагревается до нужно температуры, скорее всего дело именно в этом.

Как и в предыдущих случаях, с помощью самодельного тестера определяем работоспособность изделия.

В том случае, если ТЭН соединяется с подошвой с помощью наконечников, можно постараться отремонтировать утюг своими руками, зачистив контакты наждачной бумагой. Все равно не нагревается? Отправляем технику на утилизацию, т.к. новая деталь стоит практически полную стоимость прибора!

Система отпаривания

Если же неисправность заключается в том, что не работает отпариватель утюга, то, скорее всего, необходимо прочистить внутренние полости парообразования.

 Для этого рекомендуем Вам использовать раствор из воды и уксуса в соотношении 1 литр к 1 стакану. Устанавливаем подошву в емкость (как это показано на картинке), доводим воду на плите до кипения, выключаем и ждем пока она остынет.

После этого повторяем мероприятие еще 3 раза, чего вполне достаточно для качественно очистки пульверизатора.

Инструкция по ремонту в домашних условиях

Вот и вся инструкция по ремонту утюга своими руками.

Как Вы видите, мероприятие довольно простое и под силу даже электрику-новичку! Напоследок хотелось бы отметить, что если на корпусе мигает красный индикатор, не стоит паниковать, т.к.

это может свидетельствовать об определенном режиме работы либо автоматическом отключении после нагрева. Прочитайте инструкцию, которая идет в комплекте, чтобы понять причину мигания.

Видео инструкция по разборке агрегатаИнструкция по ремонту в домашних условиях

Как отремонтировать регулятор температуры

Возможные причины

Утюг состоит из определенных элементов, которые отвечают за определенные функции:

  • электрический провод подсоединен к контактной колодке;
  • термостат, отвечающий за регулирование температуры;
  • нагревательный элемент, благодаря которому утюг выполняет свои основные функции;
  • подошва, которая имеет перфорированные отверстия для пара;
  • система подачи воды (состоит из форсунок, специальных клавиш, трубок и других элементов).

Как устроен утюг

В процессе эксплуатации некоторые детали могут выйти из строя. В результате этого техника не включается или работает некорректно. Чтобы устранить неполадку, необходимо установить первопричину.

Износ сетевого шнура

Истирание обмотки, нарушение изоляции и перекручивания кабеля способно привести к неисправности утюга. При обнаружении повреждения необходимо отсоединить шнур от контактов. Поврежденный участок ремонтируется или отрезается. После этого его подключают назад к прибору.

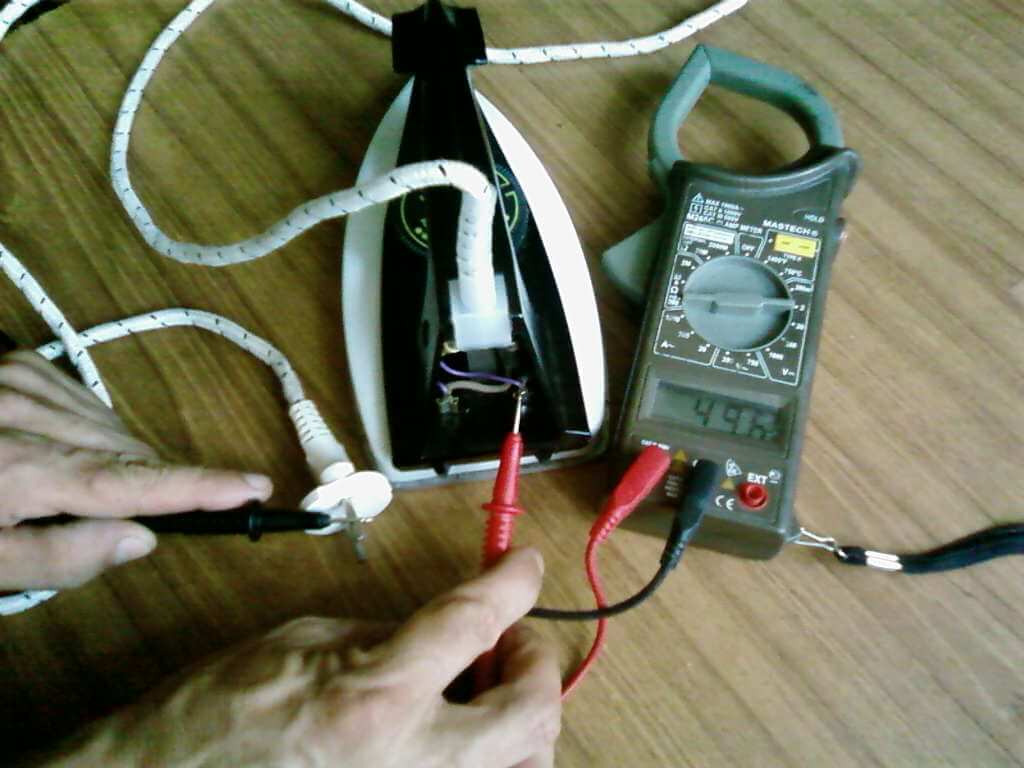

Если повреждение визуально не видно, то кабель проверяют мультиметром. При отсутствии сопротивления производят его замену.

Сгорел термопредохранитель

Если шнур исправен, но утюг так и не включается, возможно проблема кроется в термопредохранителе. Он включен в цепь и обеспечивает защиту бытового прибора.

При высокой температуре предохранитель перегорает. Он находится возле терморегулятора. Если в результате проверки мультиметр показал нулевое сопротивление, то элемент стоит заменить.

Неисправность нагревательного элемента (ТЭН)

Если индикатор нагрева включен, но утюг не греет, то причиной неисправности может служить перегоревший ТЭН. Чтобы подтвердить это, необходимо прозвонить элемент мультиметром.

Неисправность терморегулятора

При неисправности терморегулятора лампочка горит, а утюг остается холодным. Чтобы проверить его, прибор полностью разбирают. После снятия корпуса контакты и соединения проверяют на окисление и обрыв. Видные повреждения устраняют мелкозернистой наждачкой. Терморегулятор проверяют на сопротивление. При этом нужно будет включать прибор в сеть

Поэтому все работы проводятся очень осторожно

Повреждение системы отпаривания

Засор и повреждение противокапельной системы приводит к некорректной работе утюга. Зачастую причиной этого является использование жесткой воды, после которой в форсунках и трубках образуется накипь. Она препятствует прохождению пара и приводит к образованию протечек.

Система отпаривания

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Основные причины неисправности

В некоторых ситуациях понять, в чем заключается проблема отсутствия нагревания можно, даже не разбирая агрегат. Если вы убедились, что утюг включен в сеть, в доме нет перебоев с электричеством, а световой индикатор на корпусе утюга горит – значит, поврежден нагревательный элемент утюга (иначе говоря, «тэн»). К сожалению, в данном случае прогнозы неблагоприятные.

Дело в том, что ТЭН соединен непосредственно с подошвой утюга. Если крепления неразъемные, то, вероятнее всего, вам придется обратиться к специалистам и заменять всю подошву, либо покупать новый утюг. Если нагревательный элемент прикреплен с помощью наконечников, то теоретически его можно отсоединить от подошвы и далее с помощью наждачной бумаги зачистить поврежденные контакты.

Впрочем, это далеко не единственная версия, по которой не греет утюг. Попробуем диагностировать иные неисправности:

  1. Поврежден сетевой шнур. Это одна из самых распространенных поломок. Вам необходимо проверить включение утюга в сеть и рассмотреть провод: нет ли где-нибудь обрыва или повреждения. Целостность сетевого шнура и вилки можно диагностировать при помощи мультиметра. Это устройство измеряет сопротивление в электрической цепи. Вам нужно прозвонить шнур и определить его работоспособность. Убедитесь, что в розетке есть напряжение, переведя мультиметр в режим, обозначенный буквой V. Это знак переменного напряжения. После латинской буквы V, как правило, следует символ «~».
  2. Напряжение в розетке присутствует, утюг включается, но не греет? Проверьте, не перегнулся ли провод, не ослабли ли контакты с нагревательным элементом. Также можно самостоятельно укоротить шнур на несколько см. Возможно, после этой процедуры поврежденный участок будет удален, и проблема решится. Если же прибор по-прежнему отказывается включаться, замените шнур на новый.
  3. Вышел из строя терморегулятор. Регулятор температуры – это рычажок, который мы поворачиваем, чтобы установить температуру нагревания на минимум или максимум в зависимости от типа ткани, которую нужно прогладить. Он регулирует температуру, до которой нагревается подошва. Эта деталь имеет нехитрую конструкцию, она представлена биметалической пластинкой, натяжение которой регулирует специальная пружина. При изменении температуры регулятора контакты попеременно замыкаются и размыкаются, в этот момент через них идет ток высокого напряжения. Если контакты загрязняются, на них попадает пыль или ворсинки, то это непременно сказывается на работоспособности техники. В таком случае правильнее будет тщательно прочистить контакты наждачной бумагой (не забывайте отключать утюг от сети электропитания!).
  4. Проблема в термопредохранителе. Что делать, если со шнуром все в порядке, световой индикатор включения горит, а терморегулятор исправен? Проверяем термопредохранитель. В любой модели современных утюгов имеется встроенный предохранитель, который отвечает за безопасность прибора в процессе эксплуатации. При чрезмерном повышении температуры внутри конструкции этот элемент разрушается (разъединяет электрическую цепь), чтобы не возник пожар. Соответственно, после того, как «полетел» предохранитель, утюг перестает нагреваться. Проверить работоспособность предохранителя можно, использую прозвонку. Если выяснилось, что причина неисправности кроется именно в нем, замените его на новый. Впрочем, здесь все зависит от модели прибора. Термопредохранители бывают сменными и литыми, плавкими и не плавкими.

Электросхема

Электрическая схема утюга показана на след. рис.:

`img-4`

Электрическая схема утюга с парогенератором

Реле KM и датчик положения SK составляют позиционную защиту. На ее же плате может располагаться индикатор включения, который в таком случае светодиодный, а не на неонке. Позиционную защиту без ущерба для потребительских качеств утюга можно отключать, но, если индикатор светодиодный, то при полном отключении «позиционки» он перестанет работать. Так неудобно, поэтому неисправную позиционную защиту нужно отключать частично (см. далее).

Цифрами с индексами показаны последовательности прозвонки «горячей» и «холодной» цепей мультиметром: один щуп с зажимом «крокодил» пдоключают к штырьку сетевой вилки, а другим идут по точкам. Сойтись обе прозвонки должны на контактах реле KM. Дело в том, что контакты KM нормально разомкнутые: при включенном в сеть утюге и замкнутых контактах терморегулятора KM тянет, его контакты замкнуты и через них идет ток в ТЭН. Так нужно, чтобы любая неисправность самой позиционной защиты отключала ТЭН (принцип избыточной безопасности), но неопытного мастера это обстоятельство может ввести в заблуждение.

Шаг 1: определить проблему

Если сломался утюг, как починить прибор дома? Такой вопрос задают нередко. Чтобы исправить неполадку, сначала надо ее изучить

Важно знать, какая проблема существует и что необходимо для ее устранения, прежде чем начинать. Сначала прочитайте инструкцию, прилагаемую к вашему утюгу, чтобы убедиться, что в ваших настройках все в порядке

Затем проверьте термостат и электрический шнур, если бытовой прибор не нагревается или нагревается слишком сильно при включении питания.

Если пар не выходит должным образом или вода выплескивается при глажке белья, проверьте нижнюю часть бытового прибора (подошву) и отверстия, из которых выходит влажный воздух при работе устройства

Обратите внимание на настройки. Частой причиной отсутствия пара считается неправильно выставленный режим

И последнее, но не менее важное – проверьте поверхность подошвы, если одежда цепляется за нее, чтобы убедиться, что на ней нет пригоревших частей, царапин или прилипшего мусора
