Как проверить сопротивление ТЭНа стиральной машины

Подготовительные шаги

Прежде, чем заниматься разборкой стиральной машинки стоит выполнить ряд простых, но обязательных шагов, которые обеспечат вам безопасность работ.

Отключите стиральную машинку от электричества, выдернув штепсель из розетки

Перекройте подачу воды в шланг забора воды. Для этого обычно делают отдельный вентиль в шкафу, где находятся трубы общей подачи воды в квартиру.

Откройте в на лицевой нижней части машинки крышку и слейте воду с фильтра насоса слива воды. Для этого у каждой машинки имеется отдельная большая откручиваемая крышка.

Перед этой процедурой стоит заранее приготовить микро фибровые тряпочки и тазик для сбора воды с пола. Подложить какую-либо плоскую емкость под крышку фильтра, как правило, не удается из-за слишком малой высоты ее (нижней части крышки) расположения.

После слива воды вытащите фильтр и очистите его от возможных элементов. Возможно, вы там найдете пуговицы или монетки. Загляните в отверстие, подсветив его фонариком. Если все чисто, установите фильтр на прежнее место и в нужном положении и крепко завинтите крышку. Установите лицевую панель на место, надавив на места защелок.

Теперь аккуратно разверните машинку спиной к входу в ванну (у большинства машинка установлена именно там), если в ванне тесно. Чтобы это было сделать легко, предварительно подложите под ножки картонку. Найдите винты задней крышки машинки и проверьте, не мешает ли что-то ее демонтажу. Наметьте именно те винты, которые удерживают крышку. Другие лучше не трогать. Отвинтите эти винты и снимите крышку.

Стоит отметить, что мы рассматриваем классическое расположение элементов стиральной машины, где основные ремонтные работы выполняются с тыльной стороны. Но есть модели и с другим расположением. Загляните в инструкцию для уточнения конструкции аппарата.

Видеоуроки

Если бойлер не греет воду, тогда необходимо проверить ТЭН водонагревателя по следующей инструкции:

Если у вас появилась необходимость прозвонить ТЭН стиральной машины, тогда следует перейти к изучению инструкции ниже:

Чтобы вы могли проверить утюг мулььтиметром нужно разобрать корпус устройства и дотронуться до его выводов:

Если вы не знаете, как прозвонить чайник, тогда инструкцию можно увидеть ниже:

Как видите, выполнить проверку достаточно просто. Видео, которые мы предоставили вашему вниманию помогут все сделать правильно. Надеемся, что информация была полезной и информативной.

Сегодня хотелось бы рассказать как прозвонить тэн
. Хоть я в некоторых статьях полностью показываю как это делать, но решил написать отдельную статью. Ведь выход из строя тэнов в накопительном водонагревателе
, довольно-таки частое явление. Обычно, когда в водонагревателе выходят из строя тэны, он как минимум перестает нагревать воду, хотя все лампочки, или другая индикация, на водонагревателе светятся. Как максимум – водонагреватель бьет током, или постоянно выключается автомат. Пока я покажу как прозвонить тэн на примере двух часто встречающихся тэнах.

Итак.
На данный момент я покажу как прозвонить тэны мощностью 1,3 кВт и 0,7 кВт. Обычно такие тэны ставятся в “плоских” моделях накопительных водонагревателей типа Термекс RZB, IF, ID.

Для того, что бы прозвонить тэн, понадобится сам тэн и . Сначала объясню как прозвонить тэн на “корпус”. Для прозвонки тэна на “утечку на корпус”, его медные трубки надо хорошенько намочить водой. Тестер нужно поставить на самый большой предел измерения сопротивления. В моем случае – 2000 к. Одним щупом тестера нужно прикоснуться к медной трубке корпуса, а вторым щупом докоснуться до любого из двух контактов тэна. Если тестер в это время будет показывать какое-либо сопротивление, значит он с “утечкой” и подлежит замене:

ТЭН с утечкой на корпус.

Могут быть и такие показания:

ТЭН с утечкой на корпус.

Если у тэна нет “утечки на корпус”, тестер будет показывать обрыв:

Тэн без утечки на корпус.

К сожалению, фотография представленная выше, это не 100% гарантия работоспособности ТЭНа. Но на 95% точно. Сто процентов дает измерение мегаомметром, но такой прибор в хозяйстве редкость.

С прозвонкой на “утечку на корпус” разобрались. Переходим дальше.

Остается только описать, как прозвонить тэн на работоспособность или обрыв. Для этого оба щупа тестера надо проставить на два конца тэна и перевести тестер в режим “прозвонки”. На фото ниже, представлено показание тэна мощностью 1,3 кВт.

ТЭН 1,3 кВт.

А вот показание тэна мощностью 0,7 кВт.

ТЭН 0,7 кВт.

Если на табло тестера будет , значит внутри тэна произошел обрыв спирали и он подлежит замене. Так же, в “плоских” (да и не только) водонагревателях часто используется сдвоенный тэн – то есть два тэна выполненные на одном фланце. Вот его фото:

ТЭН 1,3 кВт.

ТЭН 0,7 кВт.

Со временем, я сфотографирую показания и других тэнов с другой мощностью.

Популярной неисправностью бытовой техники и обогревателей является выход из строя нагревательного элемента. Если у вас дома стиральная машина не греет воду при стирке либо не нагревается спираль утюга, обязательно нужно прозвонить данный элемент цепи тестером. В этой статье мы расскажем, как проверить ТЭН мультиметром в домашних условиях, а также предоставим несколько полезных видео инструкций по теме.

Какие бывают неисправности у ТЭНов

Вне зависимости от того, в каком нагревательном оборудовании установлены ТЭНы, они, в основном, находятся под воздействием общих причин поломок на греющих элементах:

Обрыв нихромовой нити в спирали из-за перегрева внутри трубки. Чаще всего, перегрев случается из-за большой толщины накипи на поверхности корпуса ТЭНа. При поддержании высоких температур нагрева более 70 °С и плохого качества питьевой воды по солям жесткости (Ca и Mg). К аналогичному дефекту приводит также низкое качество изготовления трубчатых нагревателей.

Перегорания элемента из-за неотцентрированной спирали, если она касается защитного корпуса. При этом дефекте и при отсутствии заземления УЗО, возникает большая вероятность получения удара электрическим током пользователем.

Укороченная спираль ТЭНа создает большую греющую мощность. Если она оказывается выше допустимой для данного типа оборудования, то будет постоянно срабатывать защитный автомат, спираль расплавиться и ТЭН выйдет из строя.

Проверка без прибора

Как работает ТЭН? Он подогревает воду в каждой современной стиралке. Состоит из нагревающей спирали, покрытой специальным изолятором с теплопроводящими свойствами, заключенным в стальную трубку, – она предотвращает попадание внутрь влаги.

Интересно! Чтобы сделать СМ более компактными, изготовители уменьшают детали, в том числе и нагреватель. Чтобы сжать габариты, но при этом обеспечить большую площадь и объем нагрева, ТЭН изготавливается в виде скрученных U-образных дуг.

Мы поговорим о том, как проверить нагревательный элемент в стиральной машине, а именно:

  • Как с помощью тестера проверить сопротивление ТЭНа.
  • Как быстро и просто проверить пробой на корпус стиральной машины.
  • Как самостоятельно проверить ТЭН стиральной машины без прибора.

Если у вас нет так называемого бытового тестера, то есть мультиметра, можно попытаться проверить ТЭН, даже не вскрывая корпус стиральной машины. Присмотревшись к поведению стиралки, можно легко диагностировать выход из строя трубчатого нагревателя:

  1. Не греется вода, не выполняется выбранная программа стирки. Если ваша машинка оснащена дисплеем, будет мигать характерный код ошибки: Индезит – F07, Бош – F19, Канди – Е05, ЭлДжи – НЕ, Самсунг – Е5, Е6. В СМА без экрана о поломке вас оповестят индикаторы. Например, в стиральных машинах Вирпул загорается индикатор «Нет нагрева воды».
  2. Цикл стирки не прерывается, вода греется, но на это уходит гораздо больше времени, чем обычно.
  3. Цикл стирки идет беспрерывно, вода прогревается, но при прикосновении к корпусу машинки вы чувствуете удары током, или срабатывает УЗО.

Если вы обнаружили хотя бы одну из перечисленных выше неполадок, можете не сомневаться, что проблема в нагревателе. Если проверка ТЭНа тестером для вас непосильная задача, обратитесь к мастеру – он быстро определит, стоит ли менять деталь.

Также для проверки ТЭНа без инструментов можно воспользоваться другими известными способами:

  1. Если на корпусе детали вы нашли черные точки, это может говорить о пробоях. Иногда точки не видны из-за накипи, тогда нужно счистить ее, чтобы стопроцентно убедиться в исправности или поломке. Чтобы убрать накипь, замочите ТЭН в концентрированном растворе обычной лимонной кислоты.
  2. Если вы считаете, что нет веских причин для разбора корпуса стиралки, обратитесь к счетчику. Запустите СМА на полную мощность, установив температуру стирки выше 60 градусов. Если скорость подсчета счетчика выросла, то нагреватель греет. Дело в том, что работа нагревателя требует немалой мощности, и если ТЭН не греет, то и счетчик не будет мотать больше.
  3. Осмотрите элемент на наличие вздутий, царапин и других повреждений – это уже будет веской причиной для замены.
  4. Также можно проверить обрыв таким образом: с помощью контрольной лампы (такие используют электрики – ее можно купить и даже изготовить самому).

Извлечение и проверка газонаполненного датчика температуры

Владельцы стиральной машины Индезит или LG старых выпусков могут столкнуться с другим типом датчиков, рабочая часть которых являет собой трубочку, наполненную газом. Чтобы снять и проверить подобный термодатчик сначала придется демонтировать переднюю панель машины и отсоединить регулятор.

Далее по проводам, идущим от регулятора несложно обнаружить и сам датчик. Он крепится на барабане, но точное место установки зависит от производителя и модели, до начала работы стоит ознакомиться с руководством по разборке конкретной стиральной машины.

Для проверки данного термодатчика также необходим мультиметр. Его переводят в режим «прозвона». Устанавливают переключатель температуры на 45-50 градусов. Датчик опускают в горячую воду и фиксируют момент срабатывания контактов.

Вышедший из строя термодатчик меняют. В продажу поступают отдельно датчики и наборы, включающие в себя еще и регулятор. Менять лучше пару, это гарантирует долгую службу стиральной машины, обезопасит от внепланового ремонта.

Причины, снижающие рабочий ресурс и приводящие к поломке ТЭНов

Не секрет, что качество водопроводной воды, особенно в домах с устаревшими системами водоснабжения оставляет желать лучшего. Большое количество минеральных примесей и оксида железа содержащееся в воде поступающей в стиральную машину приводит к различного рода отложениям и накипи на нагревательном элементе. В результате теплоотдача нарушается, токопроводящая нить перегревается и перегорает. Во многих случаях, проблема решается установкой в системе водоснабжения специальных фильтров.

Более подробней про отсутствие нагрева воды читайте в статье: Стиральная машина не греет воду, причины и способы устранения поломки

Отечественная электрическая сеть может работать нестабильно, из-за чего могут возникать критические перепады напряжения. В таких случаях нагревательный элемент может выйти из строя, а так же и другие электрические части стиральной машины. Хорошие хозяева, беспокоясь о состоянии своей бытовой техники устанавливают стационарный стабилизатор напряжения на всю квартиру, оберегая ее от перепадов напряжения. Можно также установить переносной стабилизатор напряжения специально для стиральной машины.

Стиральные машины предназначены для долговременной работы, поэтому правильный уход позволит существенно продлить ее жизнь. Использование специальных средств типа «Калгон» или «Антинакипин» препятствующих образованию накипи не только увеличат срок службы нагревательного элемента, но и снизят энергопотребление.

Что нужно знать перед измерениями?

Если у вас имеется в наличии мультиметр, вы можете сделать тест нагревателя сломавшейся бытовой техники самостоятельно.

Это важно, так как для тестирования электронагревателя нам потребуется знать номинальное значение его сопротивления, которое рассчитывается из формулы основного закона Ома:

R=U²/P,

где R – искомое электрическое сопротивление (Ом);

P – мощность ТЭНа (Вт);

U – рабочее напряжение сети (В).

Рабочее напряжение домашней электрической сети в основном 220 В. Мощность нагревателя можно узнать из паспортных данных бытового устройства (Вт). Величина сопротивления получается в Омах. Теперь можно заняться тестированием электронагревателя.

Где располагается ТЭН

Чтобы найти трубчатый нагревательный элемент, нам понадобиться разобрать стиральную машинку. Но для начала, давайте определимся, где находится электронагреватель в вашем агрегате. У большинства современных моделей он располагается за задней стенкой. Но вполне вероятно, что ваша машинка не из числа большинства, и деталь располагается за передней крышкой. Чтобы определить, где находится ТЭН, сравним стенки, чаще всего он установлен за той, что больше.

Демонтируем нужную крышку, открутив несколько саморезов. Находим ТЭН, он располагается в нижней части бака. Отключаем от него все провода.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

  • Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
  • Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
  • Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Проверка нагревателя тестером

Инструкция, как проверить тэн стиральной машины мультиметром правильно, довольно проста. Для этого сначала снимите с его клемм все провода для достоверности показаний прибора. Выкручивать и доставать ничего не нужно. Проверка делается в 3 шага:

Первый шаг

Устанавливаем на мультиметре режим измерения сопротивления в диапазоне 200 Ом. И перед тем, как проверить тэн тестером, замыкаем щупы между собой, чтобы убедиться в его точности. Показания на дисплее должны быть равны 0 или близкие к нулю. Далее дотрагиваемся одним щупом к левой клемме тэна, а вторым к правой клемме. Средняя клемма (или крепящий болт) — всегда заземление. Её пока что не трогаем, так как мы проверяем целостность нагревающей спирали.

Если тэн исправен, то мультиметр покажет сопротивление в районе нескольких десятков Ом. К примеру, если мощность нагревателя 1900 Вт (пишется на корпусе тэна и в инструкции к машине), то его сопротивление должно быть равно ± 25.47 Ом.

Высчитывается это по простой формуле:

R=U²/P, где «U» — это напряжение в сети (220 В), а «P» — мощность тэна (в нашем примере — 1900 Вт).

Таким же образом можно определить и мощность тэна, зная только его сопротивление и сетевое напряжение:

В том случае, когда прибор показывает «1» (бесконечность), это означает обрыв спирали внутри нагревателя. А если на экране отображается «0», то тэн замкнут (закорочен). В обоих случаях придется покупать новый нагреватель. Его мощность и размеры должны быть идентичными.

Совет! Перед покупкой обязательно обратите внимание, не стоит ли в тэне термодатчик. Дело в том, что в одних моделях стиральных машин он установлен отдельно, а в остальных — в корпусе тэна

Поэтому важно купить такой же (с отверстием под термодатчик либо без). Желательно в новый тэн переставить родной термодатчик со старого, если он исправен

Или купить с таким же сопротивлением. Обычно оно написано сбоку на пластиковом гнезде. При помощи мультиметра можно убедиться в его исправности, замерив сопротивление на двух контактах. Если окунуть термодатчик в горячую воду, то он должен менять своё сопротивление

Желательно в новый тэн переставить родной термодатчик со старого, если он исправен. Или купить с таким же сопротивлением. Обычно оно написано сбоку на пластиковом гнезде. При помощи мультиметра можно убедиться в его исправности, замерив сопротивление на двух контактах. Если окунуть термодатчик в горячую воду, то он должен менять своё сопротивление.

Второй шаг

Устанавливаем мультиметр в режим прозвонки диодов или «зуммер». При замыкании щупов исправный прибор будет издавать писк, а на экране отобразятся нули, что говорит о наличии цепи.

Прикасаемся одним щупом к правой или левой клемме тэна, а вторым щупом к корпусу либо заземляющей клемме. Это делается для того, чтобы определить, не пробивает ли нагреватель на корпус. Если мультиметр запищит, то пробивает. Тэн надо заменить, так как из-за этого машинка может бить током или не запускаться совсем. Если тестер молчит, то всё в порядке.

Финальные действия

Выставьте прибор в режим замера сопротивления на самый высокий диапазон, который есть. В идеале воспользоваться мегаомметром. Сделайте то же, что и в предыдущем пункте. Старайтесь не дотрагиваться руками щупов прибора во время измерения.

Это необходимо для проверки изоляции тэна на ток утечки. Ведь если есть хоть малейшая микротрещина, через которую уходит ток, то совсем скоро она станет больше и нагреватель пробьёт. Кроме того, если в доме установлено УЗО, оно постоянно будет срабатывать и отключать электросеть.

Если показания прибора менее 2 мОм, то тэн лучше сразу заменить. Допустимое сопротивление изоляции считается более 2 мОм. Рекомендуется перед покупкой нового тэна прозвонить цепь и проверить его сопротивление изоляции в магазине.

Где находится элемент нагрева воды

Если рассматривать различные марки машинок (Индезит, Бош, LG), то ТЭН в каждом типе моделей может располагаться в разных местах, и удобнее всего к нему подбираться либо через заднюю панель, либо через переднюю.

Но если вы не в курсе этого, то все равно отыскать его можно самостоятельно:

  • осматривается задняя панель машинки. Если крышка отличается большими размерами, то нагревательный прибор располагается за ней;
  • машинку необходимо положить на бок, осмотреть дно. Возможно, так вы обнаружите нагреватель;
  • легче всего снять заднюю панель. Если там ТЭНа нет, то ее легко будет установить на свое место.

Есть еще один вариант – с помощью фонарика просвечивается барабан машинки изнутри. При наличии хорошего зрения можно определить точное нахождение нагревателя.

Отыскав ТЭН, необходимо удостовериться в его работоспособности. Отметим, что для подобной процедуры демонтировать элемент нет необходимости.

Как прозвонить ТЭН на обрыв или короткое замыкание

Следующим важным этапом испытания работоспособности ТЭНа, является его прозвонка, для выявления двух основных неисправностей:

1. Обрыв нагревателя – токопроводящей нити, стержня или спирали внутри корпуса;

2. Короткое замыкание между его клеммами;

Пошаговая инструкция, которая поможет вам прозвонить ТЭН включает следующие действия:

1. Электроприбор отключается от сети;

2. Разбирается для доступа к контактам ТЭНа;

3. Отключаются питающие провода от нагревателя;

4. На мультиметре выбирается режим прозвонки, щупы устанавливаются в соответствующие разъемы «COM» и «VMa»;

5. Касаемся щупами выходных шпилек электронагревателя, каждый своей шпильки;

6. Возможные результаты:

— Нет сигнала – внутренний токопроводящий нагревающийся стержень, спираль или нить повреждены;

— Есть сигнал – ТЭН не поврежден, но всё еще возможно КЗ между его контактами, об этом обычно говорят близкие к нулю показатели на экране, в любом случае рекомендуется проверить сопротивление;

Если при прозвонке на дисплее будет «1» и звука зуеммера не последует – устройство повреждено, разрушен, разорван токопроводящий элемент. Именно он нагревается при включении. Чинить его нецелесообразно, обычно он просто меняется на новый.

Если же цепь прозванивается, сигнал идёт, а на дисплей отражает показатели отличные от «1» значит она целая.

Но радоваться рано, всё еще есть вероятность, что трубчатый электронагреватель неисправен, необходимо определить один из основных его показателей – внутреннее электрическое сопротивление.

Особенности подводок для газа

При подключении газовых плит, колонок и других видов оборудования также используют гибкие подводки. В отличие от моделей для воды они имеют желтый цвет и не проходят проверку на экологическую безопасность. Для фиксации используется концевая стальная или алюминиевая арматура. Различают следующие виды приспособлений для подключения газовых приборов:

  • шланги из ПВХ, которые армированы полиэфирной нитью;
  • из синтетической резины с оплеткой из нержавеющей стали;
  • сильфонные, выполненные в виде гофрированной трубки из нержавеющей стали.

Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и приспособления для ее подключения к коммуникациям. Ассортимент представлен изделиями и материалами известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждено сертификатами установленного образца. Для информационной поддержки и помощи за каждым клиентом закрепляется личный менеджер. Возможность оформления доставки в пределах Москвы и в другие регионы РФ позволяет оперативно получить приобретенный товар без лишних хлопот.

Способы проверки и приборы для нее

Тестирование полезно сделать даже и нормально работающему прибору. В этом случае возникает уверенность в его стабильной работоспособности. А заодно это помогает выявить даже малейшие отклонения. Тем более, что сама операция по проверке не занимает много времени. А выполнить ее способен, практически, любой человек.

Существует три надежных метода выполнить тестирование:

  • С помощью мультиметра.
  • Подключившись мегомметром.
  • Сделав простое приспособление – контрольную лампочку.

Как уже понятно, проверка ТЭНа водонагревателя двумя из способов требует применения специальной аппаратуры. В большинстве домов найдется подобный прибор. А если он отсутствует, то я рекомендую приобрести самую простую модель мультиметра. Поверьте, он неоднократно пригодится в различных ситуациях.

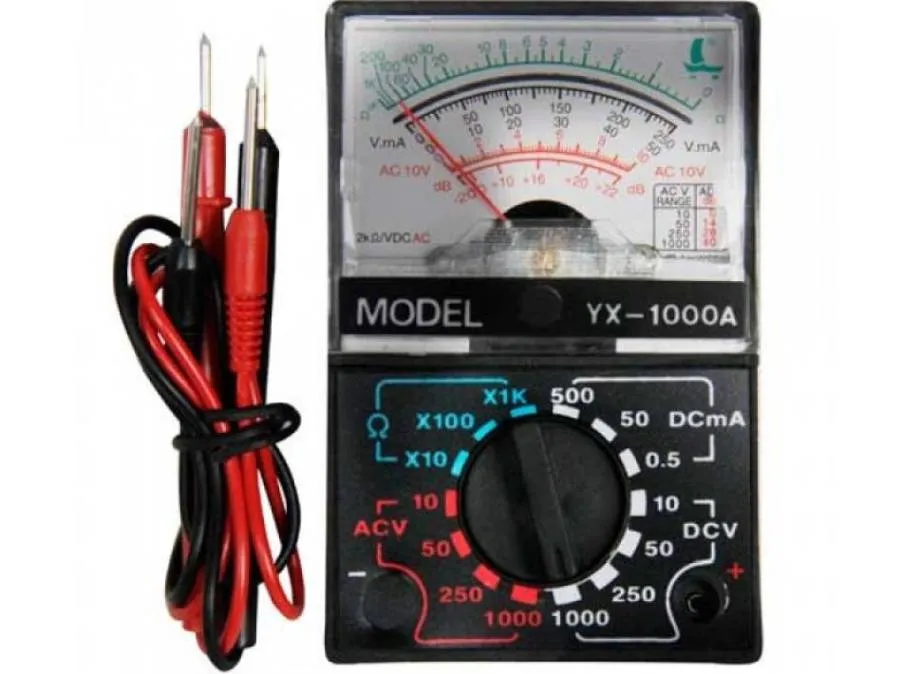

И так, понадобится обычный мультиметр и, желательно, мегомметр. Первый может проверять целостность электрических цепей, состояние изоляции (не в полном объеме) и заземления. Самым простым прибором можно замерить базовые параметры – сопротивление, ток и напряжение. Для продажи выпускаются аналоговые модели (стрелочный индикатор) и цифровые (дисплей).

Мегомметр считается несколько устаревшим прибором. Он предназначен только для замеров сопротивления. Прекрасно подходит для проверки изоляции, как у проводов, так и некоторых узлов оборудования. Он может определить наличие короткого замыкания. Будет незаменим, когда нужно узнать, нет ли частичной утечки тока или увлажнения изоляции.

УЗО для водонагревателя

УЗО – это специальное устройство, которое помогает защищать водонагреватель от утечек тока. УЗО выглядит, как небольшая коробочка, на которой есть две лампочки и одна кнопка.

Принцип работы заключается в следующем:

  • УЗО устанавливают прямо перед самим водонагревателем, через УЗО проходит весь электрический ток, который и питает механизм бойлера.
  • Как только внутри бойлера произойдет утечка тока, которая может стать опасна для жизни, УЗО уловит утечку и выключит всю систему. Работа УЗО происходит за счет специальный датчиков и переключателей.

Как выглядит УЗО

Причины отключения УЗО:

  • Неправильное расположение УЗО. Если УЗО подключить не в том месте, то система будет проводить сквозь себя не тот электрический ток, который нужно, поэтому в случае поломки система не сможет защитить человека от утечки тока.
  • Повреждена изоляция ТЭНа. Данная функция защищает всю систему от прохождения тока сквозь воду. В старых или неизвестных дешевых моделях данный элемент может повреждаться, поэтому даже при обычном мытье рук человека может ударить током.
  • Утечка тока. Частой причиной отключения УЗО является перебитый кабель или любой другой провод внутри бойлера. В частых случаях кабель повреждается изнутри, поэтому ток передается на корпус бойлера, а так как он металлический, то при прикосновении удар может быть очень сильным. В данном случае придется и проверить его изнутри.

Важно установить УЗО правильно, ведь именно оно и спасает от пожаров, взрывов и других различных ситуаций, которые могут нанести вред окружающим

Какие бывают неисправности ТЭНов

Один из ключевых элементов, обеспечивающий функционирование большинства домашних устройств, нередко становится причиной выхода из строя бытовой техники. Виды неисправностей ТЭНов бывают разными, но результат один — владелец не может использовать бойлер, посудомоечную машину или другое устройство по назначению. Если нет опыта в ремонте водонагревателя и подобных устройств, рекомендуется вызывать мастера, но перед этим желательно проверить электронагреватель на работоспособность.

Чтобы разобраться, как проверить исправность ТЭНа мультиметром, нужно понимать основные причины неполадок нагревательного элемента:

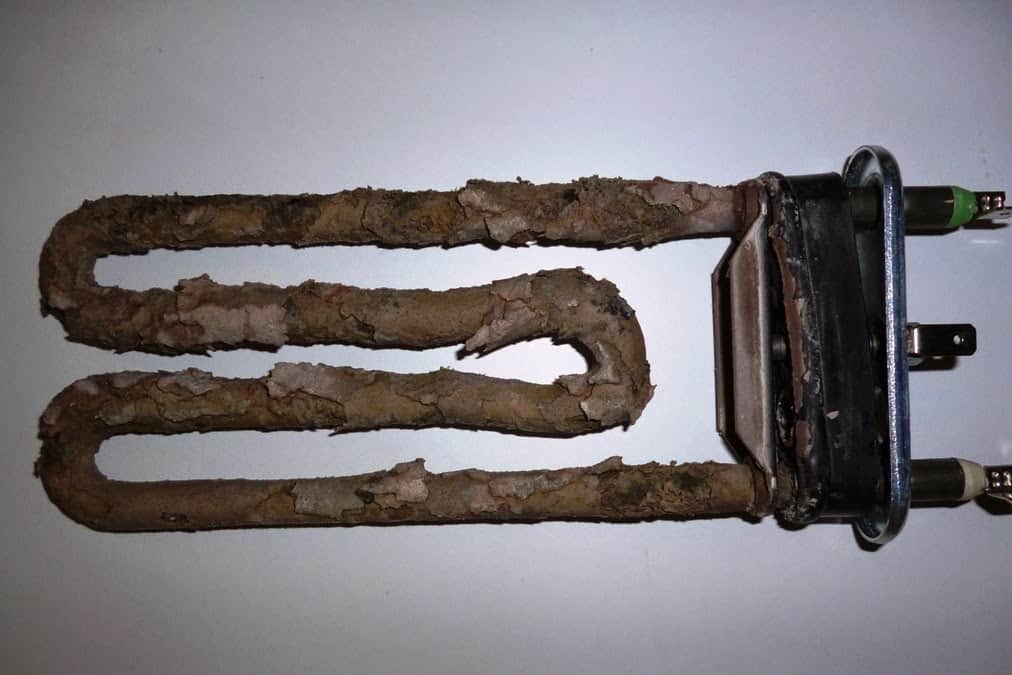

  1. Большой слой накипи на поверхности. Жесткая вода негативно отражается на функционировании ТЭНа, нужно периодически удалять твердые отложения, используя рекомендованные производителем средства.
  2. Пробой (утечка тока). Если изоляция повреждена, электричество перетекает на корпус устройства, что приводит к срабатыванию защиты и отключению.
  3. Повреждение нагревающей нити. Нередко она перегорает вследствие перепадов напряжения или короткого замыкания, тогда устройство перестает работать.

Интересно! Как правильно скручивать провода

Измерение сопротивления нагревательного элемента

Оценить состояние кипятильника можно при сравнении фактических значений величин с нормативными цифрами, полученными путём вычислений. Чтобы увидеть, насколько отличаются расчетные электротехнические характеристики от фактически определённых с помощью мультиметра показателей, достаточно знаний из школьного курса физики. Для проведения расчётов понадобятся такие исходные данные:

напряжение в розетке для СМА – 220 V;

мощность нагревателя стиральной машины – цифру берут из технического паспорта бытового прибора;

формула для расчёта сопротивления: отношение показателя сетевого напряжения во второй степени к номинальной мощности ТЭНа.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Вычисления для нагревателя 1,8 кВт: 220²/1800=26,8. Кипятильник 2000 Вт: 220²/2000=24,2. Размерность результата в обоих примерах Ом, что и является нормативной величиной сопротивления для ТЭНов разной мощности. Такие цифры на экране измерительного прибора подтверждают исправность каждого из нагревателей.

Как проверить ТЭН стиральной машины

Есть несколько способов:

мультиметром;

  • быстрый и легкий способ проверки на корпусную часть;
  • определение работоспособности без прибора.

Когда у вас под рукой не окажется тестера, попробуйте выполнить проверку без вскрытия корпусной части. Понаблюдав за поведением стиральной машины, можно легко установить, что из строя вышел именно нагревательный прибор:

Вода не нагревается, но процесс стирки выполняется. На машинках с экранами будут мелькать сигналы, обозначающие данную ошибку

Если дисплей отсутствует, обратите внимание на мигающие лампочки.
Рабочий процесс не прекращается, вода нагревается, но времени для этого требуется значительно больше.
Машинка работает, вода прогревается, но от прикасаний к корпусной части ощущаются удары током, периодически срабатывает автоматика защиты.

Когда выявлена хоть одна указанная неисправность, то сомнений быть не может – плохо работает нагревательный элемент. Если вы не можете проверить тестером свой агрегат, рекомендуем обратиться за помощью к специалисту. Он уверенно определит, есть ли необходимость в замене элемента.

Есть еще несколько способов, которыми можно организовать проверку элемента без соответствующих инструментов:

  • как только на корпусной части нагревателя появились темные точки, можно уверенно диагностировать пробой. Порой подобные точки скрыты накипью, ее необходимо очистить, чтобы окончательно убедиться в своих мыслях. С накипью отлично поможет справиться «лимонка»;
  • не желаете разбирать свою машинку? В данном случае просто понаблюдайте за работой электрического счетчика. Запустите машинку на максимум. Когда счетчик крутит быстрее, это означает, что ТЭН еще работает;
  • проверьте наличие вздутий на корпусе, царапин и иных повреждений. Их наличие уверенно подтвердит, что нагревательный прибор нуждается в замене;
  • знатоки электричества могут поискать обрыв, пользуясь контрольной лампочкой, изготовленной самостоятельно.

Признаки и причины поломки

Как правило, машинка продолжает стирать даже холодной водой. Чтобы удостовериться в неисправности нагревательного прибора, необходимо разобраться в признаках, сообщающих о поломке элемента. Их не так уж и много:

  • после процесса стирки белье пахнет не очень приятно;
  • во время работы машинки стекло на дверце загрузочного люка не нагревается;
  • вещи не отстирываются.

К числу причин подобной неприятности относятся следующие:

  1. Обрыв или замыкание элемента. В таких случаях машинка или вообще не работает, или трудится непродолжительное время, потому что остальные элементы агрегата могут легко получить повреждения и даже перегореть.
  2. Выход из строя цепи нагревательного прибора. В подобных ситуациях ТЭН ничем не выдает потерю работоспособности, и поломку выявить будет сложно. Но если агрегат стирает долго или периодически зависает, то проблему необходимо искать именно в обрыве.
  3. Поломка реле ТЭНа. Устройство имеет датчик, отвечающий за уровень набора воды. При рабочем приборе вода доходит до нужного уровня, потом на электронику поступает команда на включение нагревателя. Случается, что элементы, контролирующие количество воды, за период эксплуатации загрязняются. Поэтому следует выполнить чистку прессостата и проверить датчик ТЭНа.

Зачастую пользователи не смотрят на то, что стиралка заканчивает процесс стирки несвоевременно, часть программы не выполняет, и относят такие неприятности на счет электроники. А это уже первые сигналы о помощи.

https://youtube.com/watch?v=UYWfuXr6ClQ

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
