Замена тэна в посудомоечной машине Bosch

Как заменить нагреватель своими руками?

Такие детали, как ТЭН, не подлежат ремонту в домашних условиях. Да и цена, которую вы заплатите за ремонт, не меньше, чем стоимость новой детали.

Подготовьте инструменты для замены:

  • Шлицевую и крестовую отвертки.
  • Пассатижи.
  • Шило.

Из комплектующих вам понадобится полностью нагревательный блок. ТЭН в таких моделях отдельно не устанавливается. А именно в машинках: «Бош», «Электролюкс», «Индезит», «Аристон».

  • Выключите посудомойку из сети.
  • Отключите коммуникации.
  • Откройте дверцу люка.
  • Достаньте лотки из бункера.
  • Снимите нижний распылитель, потянув его на себя.
  • Достаньте дренажный фильтр, заодно удалите из него мусор.

  • В отверстии за фильтром остается вода. Удалите ее губкой.
  • На дне находится пять болтов. Они крепят нагревательный блок.

  • Уложите корпус ПММ набок или переверните вверх дном.
  • Демонтируйте нижнюю панель.
  • Прокрутите помпу и снимите с места. Отсоедините от нее датчик.

Разожмите крепеж, выключите фишки проводки и достаньте нагреватель.

Новый элемент устанавливается в обратном порядке.

Что необходимо для замены

Термоблок является одной из самых сложноремонтируемых и уязвимых для механических повреждений частей. Производить ремонт тэна для посудомоечной машины самостоятельно крайне сложно. Для этого потребуется прибегнуть к помощи специалистов, профессиональных ремонтников. Зачастую проще заменить тэн на новый. Для этого вам понадобится лишь определённый набор инструментов:

  • Плоская и крестовая отвёртки
  • Мультиметр для измерений и поиска неисправностей
  • Пассатижи
  • Шило

Готово! Вы можете приступать к разборке. Специалисты советуют начинать ремонтные работы только в случае полной уверенности в неисправности тэна. В этом случае, в зависимости от модели, заменять придётся тэн или весь термоблок. Например, для посудомоечных машин от производителей Bosch, Electrolux или Indesit менять придётся весь термоблок.

Термоблок состоит из раструбов и подводков для датчика. Корпус запчасти изготовлен из пластика. В случае наличия крепежей, вы можете отвинтить эти детали и извлечь неисправный тэн. Если же таковые отсутствуют, значит вам придётся заменить весь термоблок. Цена нагревательного блока зависит от модели и серии посудомоечной машины. Обычно она варьируется в районе 1000-4000 рублей.

Советуем также не ограничиваться осмотром и ремонтом термоблока. При осмотре «внутренностей» посудомоечной машинки можно обнаружить осевшие на трубах и запчастях частицы минеральных солей, либо грязь, забившую фильтры. В будущем это позволит вам значительно сэкономить время и средства в случае обнаружения неполадок, например, проблемах со сбросом использованной воды.

Пошаговая инструкция для замены ТЭНа

Решили своими руками заменить неисправный ТЭН в посудомойке?

Приготовьте следующий набор необходимых инструментов:

  • 2 отвертки – плоская и крестовая;
  • шуруповерт;
  • мультиметр или омметр;
  • плоскогубцы и шило.

Алгоритм самостоятельной замены электронагревательного элемента следующий.

Шаг №1 — проверка нового ТЕНа

Проверьте исправность нового нагревателя на измерительном приборе: показание сопротивления не должно быть выше 20-30 Ом.

Если будет больше, то в нем присутствует обрыв спирали, если сопротивление в норме, значит, деталь можно смело устанавливать взамен испорченной.

Проверяя показания параметров при помощи мультиметра, нужно проконтролировать текущее состояние температурного датчика, осмотреть проводку и контакты, чтобы на них не было повреждений

Шаг №2 — демонтаж лотков и нижнего коромысла

Откройте дверь бункера машины и уберите посудные лотки, отсоедините бытовой прибор от сети, снимите шланги. Потянув вверх, снимите пластмассовый разбрызгиватель и стакан-фильтр с сеткой из нержавеющей стали.

Теперь следует снять нижнее коромысло: для этого просто захватите деталь и поднимите вверх.

Когда машина набрала нужную температуру, она включает в работу насос, нагнетающий принудительно воду в крутящиеся коромысла – их-то и нужно демонтировать

Шаг №3 — удаление патрубка и задней панели

Освободите патрубок, соединенный с ТЭНом — открутите отверткой или шуруповертом 5 винтов, которые поддерживают патрубок, соединенный хомутиками с проточным электронагревателем, далее переверните корпус так, чтобы днище было сверху.

А теперь уберите заднюю панель. Если в машине вместо нее присутствует выдвижная стенка, то ее вытащите наружу. ТЭН соединен с помпой.

Чтобы ее отсоединить, захватите ее и поверните на половину оборота вправо, потяните в сторону, тогда помпа будет в руках. Остается только снять с нее датчик.

Датчики устанавливаются в посудомойках 2 и 3 поколений выпуска, отличаются разными функциональными свойствами. Убирая их, действуйте аккуратно и запоминайте места установки

Шаг №4 — демонтаж сгоревшего ТЭНа

Удалите крепежи, удерживающие ТЭН. В посудомоечных машинах компании Bosch нагревательные элементы фиксируются снизу резиновыми крепежами. Вам нужно завести руку под корпус и отсоединить их.

В процессе нужно будет при помощи шила подцепить пластиковые хомутики, удерживающие патрубки

Если неудачно повредите их, то можно заменить на новые, но лучше действовать осторожно

Снимите сгоревший ТЕН. Разъедините установочные штекеры датчиков, патрубки и демонтируйте сгоревший и разгерметизированный ТЭН.

Если патрубки не сразу поддаются, то их прихватите плоскогубцами, действуя предельно осторожно, чтобы ненароком не повредить пластиковые запчасти: сегодня их стоимость довольно высока

Шаг №5 — установка нового нагревателя-ТЭНа

Замена нагревателя на новый займет не так уж много времени

Важно действовать крайне аккуратно, собирая все элементы в обратной последовательности процедуры демонтажа. Наглядно этот процесс по замене можно увидеть в видеороликах, приведенных в последнем блоке статьи. Также рекомендуем ознакомиться с инструкцией по установке и подключению посудомойки бренда Бош своими силами, что поможет вам без проблем собрать машинку после ремонта и правильно подключить ее к коммуникациям

Также рекомендуем ознакомиться с инструкцией по установке и подключению посудомойки бренда Бош своими силами, что поможет вам без проблем собрать машинку после ремонта и правильно подключить ее к коммуникациям.

После установки продолжайте следить за работоспособностью ТЭНа, регулярно очищая его от накипи механической чисткой или с использованием химических ингредиентов.

Кроме ТЕНа и другие рабочие узлы техники нуждаются в уходе. Поэтому, чтобы продлить срок службы посудомойки, желательно регулярно проводить ее обслуживание.

Пошаговая инструкция по профилактике

Нормальная работа посудомойки зависит от состояния всех ее узлов. Для того, чтобы создать им нужные условия работы, необходимо периодически обслуживать машину и применять меры профилактики. Рассмотрим их внимательнее.

Чистка фильтров

Несмотря на требование вручную удалять остатки пищи с посуды, большое количество мелкой органики все равно проникает в машинку. Эти частицы накапливаются в фильтрах, снижая их способность пропускать воду. Поэтому, требуется периодический осмотр и чистка фильтров.

Обычно в ПММ устанавливают два фильтра — входной и дренажный. Места их размещения указываются в инструкции, так как пользователь должен их периодически очищать.

Извлеченные фильтры прочищают мыльным раствором или содой, известковый налет можно удалить лимонной кислотой. После очистки фильтры устанавливают на место.

Качественная бытовая химия

Основным фактором, оказывающим отрицательное влияние на детали посудомоечных машин, является вода.

Если она слишком жесткая, содержит большое количество взвесей и мелких частиц, на поверхности нагревателя и других узлов будет появляться известковый налет.

Если используется дешевая бытовая химия, ожидать качественной и длительной работы не приходится. Для сохранения работоспособности и увеличения срока службы машины надо пользоваться специализированными средствами, устраняющими известковые отложения и способствующими очистке ответственных узлов машины.

Правильный режим работы

Для сохранения машины в нормальном состоянии надо обеспечить ей оптимальный режим работы. Имеется в виду не только правильный выбор программы, но и периодичность использования, величина нагрузки.

Нормы загрузки указаны в инструкции, их необходимо строго соблюдать. Выбор режима (цикла, программы) производится в соответствии с количеством посуды, степенью загрязнения, формой предметов.

Перед началом эксплуатации следует внимательно изучить инструкцию пользователя и усвоить, какие программы надо использовать для тех или иных ситуаций. Грамотное пользование машиной позволит сохранить ее в хорошем состоянии на многие годы.

Все, что необходимо знать о воде для посудомоечной машины, найдете в этом разделе.

Причины поломок и тонкости выбора

Неполадки с одним из главных элементов конструкции посудомойки могут происходить по разным причинам. Предлагаем подробнее ознакомиться с возможными проблемами, а также приведем ряд советов по выбору нового ТЕНа.

Почему может сломаться ТЕН?

По отзывам пользователей, наиболее частыми поломками электронагревателя в посудомойке являются перегорание спиралевой нити и электрозамыкание на выводах трубок.

Перегорание — это прямое следствие истончения тугоплавкого элемента, стоящего в герметически запаянном нагревателе.

Проточные ТЭНы, стоящие в посудомойках, сгорают часто.

Это может происходить, если:

  • в ТЭНе есть протечка;
  • был резкий скачок напряжения в сети электропитания (если такие скачки – нередкое явление, то не лишним будет заняться покупкой и установкой стабилизатора);
  • фильтр сильно загрязнен;
  • машина неправильно эксплуатируется (желательно перед началом использования ознакомиться с правилами эксплуатации посудомойки);
  • износ, накопление значительного слоя накипи на ТЭНе (если толщина слоя превышает 2-3 мм, то поломка элемента неизбежна).

При таких серьезных поломках не остается ничего другого, как заменить сгоревший элемент новым. Но перед этим его предстоит купить, выбрав правильный — любая модель не подойдет. В этом вопросе предстоит учитывать ряд особенностей, о которых поговорим ниже.

Нюансы выбора нового ТЭНа

Заказывая в сетевых или сервисных магазинах запчасть для самостоятельной замены, нужно указать полные данные о модели, включая серийный номер. Информация находится на шильдике-ярлыке машинки. Подробные рекомендации по поиску и и выбору качественных запчастей для посудомоек мы привели здесь.

Также при выборе ТЭНа важно обратить внимание на его технические характеристики: внимательно проверьте его общее назначение, параметры мощности и напряжения, диаметр, аналогичные заводским, а также соответствие устройства типовому разъему для подключения. Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства

Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства

Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства

Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства

Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства

Важны и особенности конструкции

Советуем обратить внимание и на сохранение герметичности на выводных концах покупаемого устройства. Важны и особенности конструкции

На пластиковом корпусе нагревательного блока находятся отводы под соединение с патрубками и выходные концы для датчиков

На пластиковом корпусе нагревательного блока находятся отводы под соединение с патрубками и выходные концы для датчиков

На пластиковом корпусе нагревательного блока находятся отводы под соединение с патрубками и выходные концы для датчиков

Важны и особенности конструкции. На пластиковом корпусе нагревательного блока находятся отводы под соединение с патрубками и выходные концы для датчиков

Электрические проточные нагреватели быстро выполняют нагрев, но потребляют очень много электричества. Рекомендуем учитывать это: если у вас одновременно будет работать посудомойка и электрочайник, то пробки могут вылететь, и автомат отключит электропитание во всей квартире.

Электрические термонагреватели, предназначенные для установки в посудомоечных машинах БОШ, выпускаются в следующих конструкциях:

  • погружные (мокрые) – контактируют с рабочей жидкостной средой, осуществляя ее нагревание;
  • сухие – окружены для защиты специальной колбой, изготовленной из прочного композитного материала стеатита.

Сухие нагреватели считаются у профессиональных мастеров более эффективными на практике, потому что за счет исключения прямого контакта с жидкостью могут служить очень долго.

Широкая колба сухого нагревателя помогает очень быстро нагреть воду, препятствует накоплению накипи, защищает машину от сухой пробки, его можно легко демонтировать

В различных модификациях посудомоечных машин Бош на ТЭНах могут быть установлены датчики распределения потоков воды, мутности воды и электрореле, которое переключается мембраной, движущейся под напором воды.

Для посудомоечной машины Bosch продаются нагревательные элементы, входящие в комплект с насосом. Это одна цельная деталь, поэтому считается неразборной. Ее стоимость достаточно высока и может варьироваться в широком ценовом диапазоне: от 7 000 до 11 000 руб.

Как выглядит этот узел

В современных посудомоечных машинах Siemens и других конструкция предусматривает полную замену неисправных узлов на новые в большинстве случаев. Нагреватель на большинстве современных марок является съёмным.

Однако не всегда ТЭН можно поменять отдельно от других узлов. Например, в машинах Bosch, Electrolux или Индезит нет возможности произвести замену отдельно. В рассматриваемых случаях это можно сделать только вместе с нагревательным блоком. Однако существуют и такие марки, где для ремонта достаточно вместо старого ТЭНа поставить новый без дополнительных усилий.

Рассматриваемый блок представляет собой пластмассовый корпус в котором предусмотрены отводы для патрубков и выходы для датчиков нагревателя.

Важно понимать, что если для данной модели посудомойки предусмотрено, что ТЭН можно поменять отдельно, то на его пластмассовом корпусе визуально можно обнаружить крепёжные элементы. Если же он меняется вместе с другими узлами, то его отдельные крепления нагревателя будут предусмотрены

Тэн для посудомоечной машины bosch: замена, принцип работы, ремонт

Посудомойки удаляют грязь с поверхности тарелок или кастрюль потоком горячей воды, смешанной с чистящим составом. Для прогрева рабочей жидкости до требуемой температуры применяется электрический нагревательный элемент, который имеет ограниченный ресурс. Владелец может самостоятельно подобрать ТЭН для посудомоечной машины Bosch и выполнить ремонт оборудования.

Причины поломок

Причины повреждения нагревательного блока посудомойки:

  • Использование воды с повышенной жесткостью приводит к отложениям солей на ТЭНах Бош. Слой постороннего вещества ухудшает теплообмен и вызывает перегрев спирали, которая со временем перегорает.
  • Отложения соли и чистящих веществ при длительном контакте с металлом вызывают коррозию элементов, проникающая внутрь трубки вода приводит к короткому замыканию и выходу посудомоечной машины из строя.
  • Перегорание спирали или электронных компонентов из-за скачка напряжения в сети.
  • Естественный износ графитовых втулок, на которых вращается ротор электродвигателя насоса.

Возможен ли ремонт

Нагревательный элемент в посудомойках Bosch выполнен по технологии напыления токопроводящего слоя на изоляционную подложку, но восстановить дорожку пайкой невозможно.

Используемые на заводе материалы не позволяют нанести припой даже с использованием кислотного флюса.

Ремонт с использованием специальной пасты, проводящей электричество (используется для восстановления нитей обогрева на автомобильных стеклах), нежелателен. Восстановленная дорожка не выдержит повышенной силы тока и температуры.

На рынке запчастей имеются неоригинальные компоненты, подходящие по габаритам и электрическим параметрам к нагревателям посудомоечных машин Bosch.

При использовании таких деталей существует риск течи неправильно собранного нагревателя или пробоя нагревательного элемента из-за некачественных компонентов или некорректного подсоединения.

Допускается восстановление нагревателя с использованием компонентов, взятых от других неисправных узлов. Методика используется в сервисных центрах, имеющих запас деталей. Недостатком подобного ремонта является вероятность повторной поломки из-за использования вторичных компонентов.

Как ремонтируют нагревательный элемент посудомойки

В чем заключается сложность ремонта ТЭНа посудомойки? На многих моделях пленочный проточный нагреватель встроен в циркуляционный насос. Чтобы добраться до элемента, придется разбирать помпу. Данная ситуация наблюдается, например, на машинах фирмы Бош.

Обычно нагреватели посудомоек выходят из строя по причине:

  • скопления накипи на поверхности, что ведет к перегоранию элемента;
  • утечки тока, другими словами – пробоя;
  • обрыва нити нагрева и т.д.

Понять, что нагреватель сломался, очень просто. Посудомойки, оснащенные дисплеем, выведут на экран соответствующий код ошибки. К тому же посуда будет плохо промываться, так как вода останется холодной.

Чтобы отремонтировать пленочный нагреватель, необходимо:

  • обесточить посудомойку;
  • демонтировать циркуляционный насос;
  • извлечь из помпы ТЭН;
  • осмотреть пленочный нагреватель на наличие повреждений, отыскать дефект;
  • счистить с пораженного участка защитный слой надфилем;
  • развести в теплой воде небольшое количество медного купороса;
  • капая раствором медного купороса, покрыть пораженный участок на дорожке ТЭНа;
  • облудить образовавшуюся медную перемычку;
  • покрыть место пайки эпоксидной смолой (рекомендуется).

Таким образом получится восстановить работоспособность пленочного нагревателя. Проверить ТЭН после ремонта следует мультиметром – он должен выдавать нормальное сопротивление. Далее необходимо собрать обратно циркуляционный насос. После машинка подключается к сети и запускается в тестовом режиме.

Любую проблему проще предотвратить. Поэтому, чтобы продлить срок службы проточного нагревателя, не забывайте периодически чистить посудомоечную машину с помощью специальных средств, препятствующих образованию накипи. Можно хотя бы раз в месяц «гонять» посудомойку с обычной лимонной кислотой.

Поделитесь своим мнением – оставьте комментарий

Ремонт посудомоечной машины bosch восстановление проточного тэн нагревателя своими руками

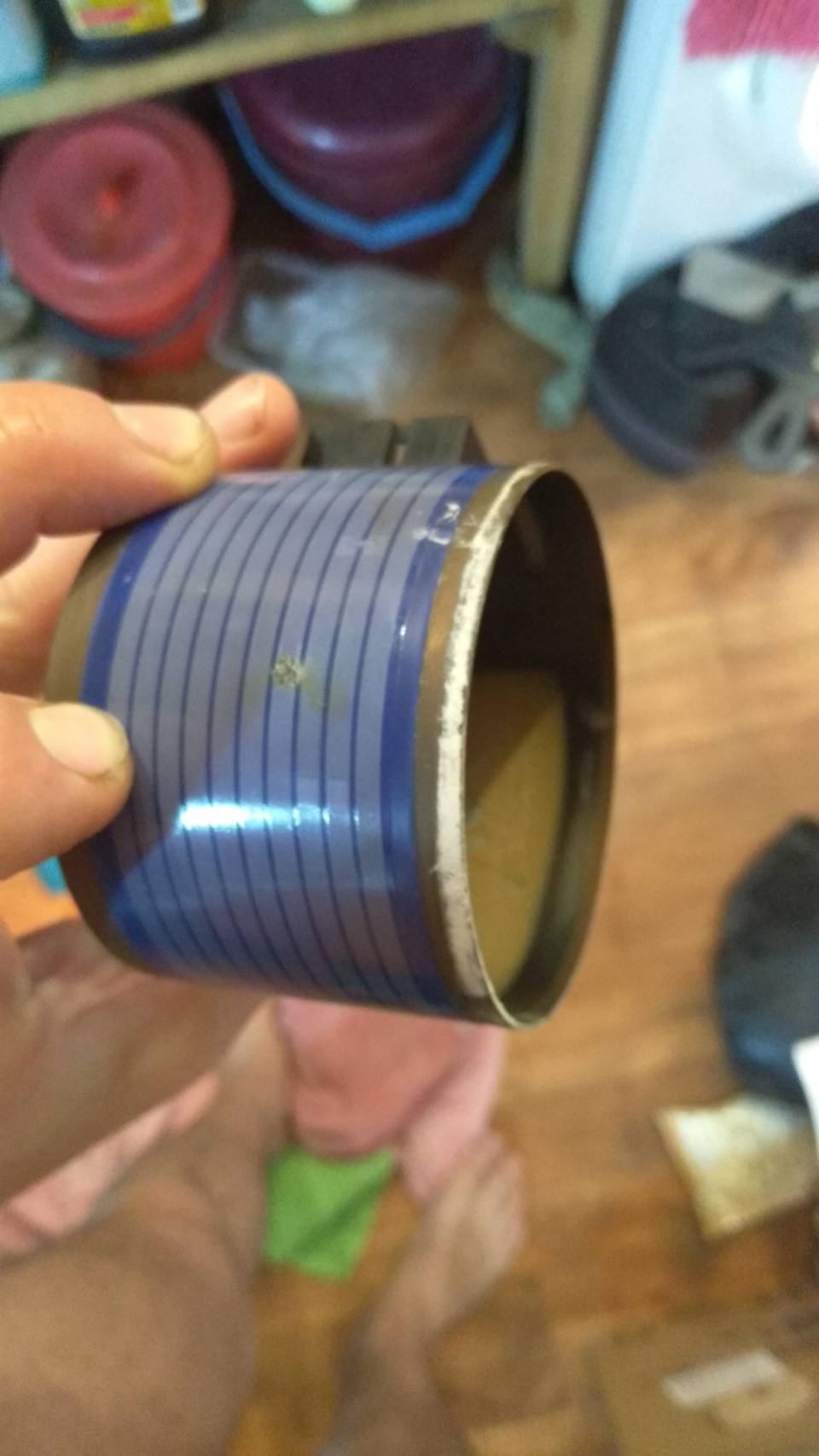

Почему то в сети нет описания как можно за копейки починить этот хитрый агрегат сделанный не для народа.И так 2 года назад я купил супруге эту помощницу, вещь не заменимая на кухне! И все вроде нормально, работает, соль добавляем, да химию… И ни слова в инструкции что надо эту тварь нежную мыть регулярно спец химией, или лимонной кислотой… И тут бац ошибка E09 и все… Ошибка нагревателя.Ну торксы в руки разбираю. В насосе который стоит от 5кр, есть плёночный, Карл! Плёночный цука Тэн!

Надфилем счищаю защиту

И пытаюсь облудить, 10ок флюсов испробовал. Ноль! Углеродное напыление!Ладно беру клей перматекс токопроводный, им контакты к стеклу на авто приклеивают, все вроде склеил, но тест, искры и все порвано)И тут меня осенило!Медный купорос! И электролиз !Быстро развел купорос, кусок проловки медный на +12 вольт, минус на сам Тэн. И капая проловкой на повреждение быстро покрыл медью концы спирали. Облудить медь не составляет труда, кидаю перемычку!

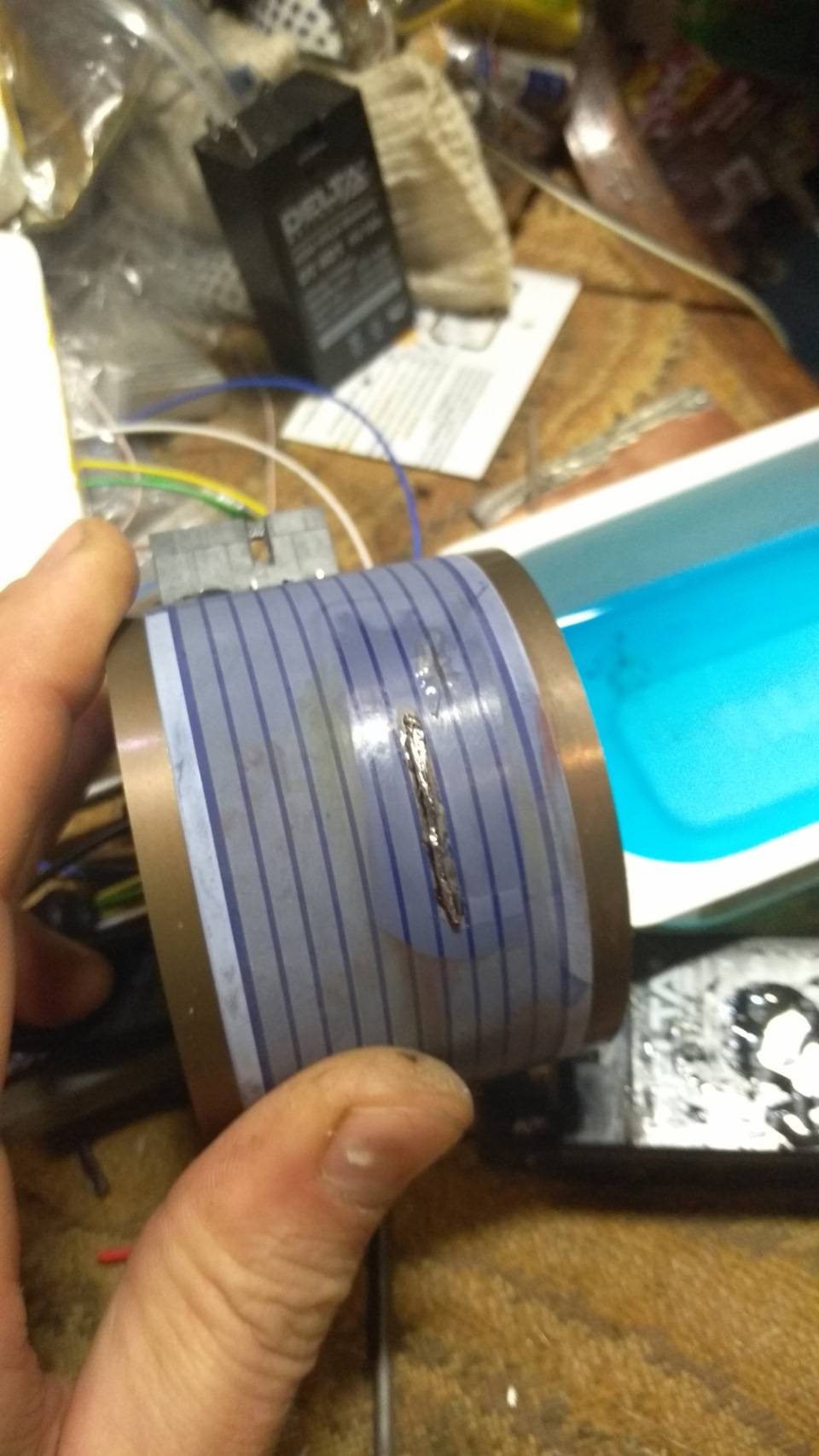

Все готово!Далее есть тут резерв спирали, перемычка заводская, срезал ее, тем самым немного удлинил спираль.Итого по сообщениям в сети 18ом штатно. После ремонта и удлинения получил 21ом.

Собрать назад было трудно, смазывая силиконом еле еле внутреннюю резинку надел на него. Очень тяжело идёт, наровит выскочить.

Пока три мойки выдержало в штатном режиме.Место пайки покрыл эпоксидкой на всякий случай.И теперь будем периодически гонять ее с лимонкой думаю . ну или покупать спец химию от финиш наверное для мойки машин .

Всем бобра !На Авито такие восстановленные от 3кр ) … так что подпортим им бизнес )# ремонт посудомоечной машины BOSCH ТЭН Водонагреватель пленочный проточный Циркуляционный насос 12014980 12019637 00755078 самостоятельно своими руками восстановление ТЭН

Замена тэна в посудомоечной машине (на примере Bosch)

Одной из самых частых поломок посудомоечной машины является отсутствие нагрева воды. Обычно причина кроется в постепенном образовании накипи, которая вызывает перегрев тэна с последующим выходом его из строя.

Еще одной причиной, по которой он может испортиться являются перепады напряжения в сети. Возможно, посудомойка будет работать, но без необходимой горячей воды.

В этих случаях потребуется замена неисправного тэна в посудомоечной машине на аналогичный либо совместимый с данной моделью.

Виды тэнов

Посудомойка от Бош или Аристон может иметь нагревательный элемент двух типов. Самый быстрый нагрев обеспечивает проточный вариант нагревателя, где вода проходит по нагревающей трубке. Более привычной альтернативной является трубчатый со спиралью внутри. В современных машинах этот элемент совмещен с циркуляционным насосом. Для замены потребуется покупка блока в сборе.

Диагностика поломки

Перед выполнением работ стоит убедиться в причинах неисправности. Далеко не всегда это можно сделать с помощью штатной системы самодиагностики. Бывают ситуации, когда индикация о типе неисправности отсутствует, но аппарат не работает. В этом случае придется проверить исправность термодатчика вручную. Для этого необходимо:

  • на отдельно стоящей машине вскрыть заднюю стенку;
  • провести визуальный осмотр датчика и контактов на наличие следов гари и/или оплавления;
  • протестировать его с помощью мультиметра;
  • если аппарат встраиваемый придется перевернуть его дном вверх, снять нижнюю панель и выполнить те же действия.

Все измерения следует проводить на сухом насосе. Исправный электронагреватель выдаст сопротивление 21/22 Ома. При наличии проблем оно будет соответствовать бесконечности, что является верным признаком необходимости ремонта.

Набор инструментов

При его выполнении помимо необходимых запчастей потребуется набор инструментов. Лучше если он будет подготовлен заранее. Под рукой нужно иметь:

  • пару отверток в шлицевом и крестообразном варианте;
  • плоскогубцы;
  • простейший мультиметр;
  • шило.

Подготовка к ремонту

Перед началом работ необходимо отключить все коммуникации и разместить прибор так, чтобы сохранялась максимально возможная свобода движений. Избежать дополнительных поломок, повреждения и загрязнения полового покрытия поможет подстилка из плотного амортизирующего материала. Последовательность, подготовительных операций, следующая:

  1. извлечь все корзины из внутреннего отсека;
  2. отключить сетевой кабель от розетки;
  3. освободить доступ к коммуникациям;
  4. отсоединить шлаг подачи воды, предварительно перекрыв воду;
  5. снять с сифона сливную трубку.

После выполнения всех перечисленных операций посудомойка может быть перемещена на место ремонта.

Этап разборки

Составить единое описание порядка разборки для всего разнообразия моделей посудомоечных машин почти невозможно. Даже в рамках одного бренда общее сходство конструкции дополняется многочисленными нюансами. В целом последовательность разборки может выглядеть следующим образом:

  1. открыть внутренний отсек, демонтировать фильтр, сетку и разбрызгиватель;
  2. заткнуть отверстие фильтра, чтобы избежать стока воды при переворачивании;
  3. снять защитные стенки по бокам, с тыльной стороны и впереди, открутив винты и ослабив защелки;
  4. убрать термоизоляцию;
  5. перевернуть машину вверх дном;
  6. снять электронный модуль;
  7. отсоединить шланги и патрубки;
  8. ослабить защелки и с небольшим усилием вверх снять донную панель.

Замена нагревателя

После открытия доступа к блоку циркуляционного насоса и нагревателя можно переходить к его демонтажу и замене. Блок соединен с конструкцией крепежным резиновым элементов, хомутом и тремя фишками с проводами. Для его смены необходимо:

  • убрать все фишки с контактов;
  • снять хомут с патрубка;
  • засунув руку под корпус, снять резиновый крепеж;
  • извлечь электронагреватель из корпуса.

Установка тэна и сборка машины выполняется в обратной последовательности. Все операции следует выполнять аккуратно, чтобы не повредить хрупкие пластиковые детали.

При наличии опыта подобных работ процесс замены не займет много времени и не вызовет трудностей.

Если таковой отсутствует, а вместо него в наличии большие сомнения, лучшим выходом станет приглашение специалиста сервисной службы, который обеспечит качественный и оперативный ремонт.

Что необходимо для замены

Термоблок является одной из самых сложноремонтируемых и уязвимых для механических повреждений частей. Производить ремонт тэна для посудомоечной машины самостоятельно крайне сложно. Для этого потребуется прибегнуть к помощи специалистов, профессиональных ремонтников. Зачастую проще заменить тэн на новый. Для этого вам понадобится лишь определённый набор инструментов:

  • Плоская и крестовая отвёртки
  • Мультиметр для измерений и поиска неисправностей
  • Пассатижи
  • Шило

Готово! Вы можете приступать к разборке. Специалисты советуют начинать ремонтные работы только в случае полной уверенности в неисправности тэна. В этом случае, в зависимости от модели, заменять придётся тэн или весь термоблок. Например, для посудомоечных машин от производителей Bosch, Electrolux или Indesit менять придётся весь термоблок.

Термоблок состоит из раструбов и подводков для датчика. Корпус запчасти изготовлен из пластика. В случае наличия крепежей, вы можете отвинтить эти детали и извлечь неисправный тэн. Если же таковые отсутствуют, значит вам придётся заменить весь термоблок. Цена нагревательного блока зависит от модели и серии посудомоечной машины. Обычно она варьируется в районе 1000-4000 рублей.

Советуем также не ограничиваться осмотром и ремонтом термоблока. При осмотре «внутренностей» посудомоечной машинки можно обнаружить осевшие на трубах и запчастях частицы минеральных солей, либо грязь, забившую фильтры. В будущем это позволит вам значительно сэкономить время и средства в случае обнаружения неполадок, например, проблемах со сбросом использованной воды.

Тестируем термистор и нагревательный элемент

Кроме водонагревающего элемента может выйти из строя еще и термодатчик, поэтому всегда стоит проверять обе детали сразу. Протестировать термодатчик можно не только с помощью сложного профессионального оборудования, но и банальным осмотром. Проверьте все контакты и провода – если они обгоревшие или оплавленные, то проблема в этом. Если визуально повреждений нет, значит нужно разбирать посудомоечный аппарат.

Чтобы проверить работоспособность ТЭНа и термодатчика, вам понадобится особый инструмент – мультиметр. Это невероятно полезный прибор, который должен быть в наборе инструментов любого мужчины. С помощью этого измерительного оборудования можно проверить целостность радиодеталей, узнать напряжение в розетках и протестировать работоспособность ТЭНа и термодатчика. Кроме того, мультиметр совмещает сразу несколько нужных инструментов: вольтметр, омметр и амперметр. Приступим к тестам.

Начнем с проверки нагревательного элемента, для чего мультиметр необходимо перевести в режим омметра. Сперва рассчитайте сопротивление ТЭНа, это можно сделать, разделив цифру 48400 на мощность водонагревательного элемента. Допустим, мощность элемента составляет 2,5 кВт, тогда сопротивление ТЭНа будет 19,36 Ом.

Теперь важно полностью отключить устройство от сети, добраться до нагревательного элемента, отсоединить провода и дотронуться щупами мультиметра до выводов ТЭНа. Если тестер выдаст значение, очень близкое полученному, а в нашем случае это 19,36 Ом, то с деталью все в порядке

Если же значение будет 0, 1 или бесконечно, то деталь сломана и ее необходимо менять.
Теперь установите тестер в режим зуммера, ведь мы будем проверять ТЭН на утечку тока. Один щуп приложите на силовой контакт, другой на корпус или заземляющую клемму. Если прибор молчит, значит все нормально, но если есть пробой на корпусе, то тестер будет пищать.
Чтобы проверить сопротивление изоляции, вам нужно активировать режим мегаомметра, установить аппарат на предел 500, зацепить крокодил на корпус посудомойки, а щуп установить на один из контактов ТЭНа. Нормальным является значение 2 Мом и больше.
Пришло время проверки терморезистора, который обычно используют в новых посудомоечных машинах в качестве термодатчика. Сопротивление этого элемента напрямую зависит от температуры. Подготовьте небольшую кастрюлю с кипящей водой, переключите мультиметр в режим омметра, подключитесь к контактам термодатчика и проверьте сопротивление. После теста поместите в кастрюлю терморезистор – если сопротивление серьезно изменилось в большую сторону, то все в порядке.

Современные нагревательные элементы часто выходят из строя из-за перегорания спирали и пробоя внутренней изоляции. В таком случае посудомойка начнет больно биться током, что является дополнительным сигналом того, что пора менять ТЭН.

Если у вас дома стоит посудомойка Electrolux, Whirlpool, Bosch, Beko, Indesit, Znussi или Hansa, то если она перестанет греть воду, придется менять весь нагревательный блок. Это происходит из-за того, что в машинках от этих компаний невозможно поменять один трубчатый нагреватель отдельно от блока. В таком случае замена будет стоять намного дороже, чем замена одного ТЭНа.

Устройство и принцип работы

ТЭНом называется электрический прибор, нагревающий жидкость встроенной спиралью из специального материала. Токопроводящий элемент расположен в герметичной трубке, которая изолирована от корпуса машины. Нагреватель размещается в водяной рубашке, для циркуляции жидкости используется лопастной электрический насос. Линия стыка деталей уплотняется прокладкой из резины, исключающей попадание воды на контактные элементы.

При прохождении электрического тока через спираль происходит выделение тепла, для корректировки работы нагревателя применяются измерительные датчики. Сенсор контролирует заданную температуру, при достижении требуемого значения нагреватель отключается. Как только вода остывает ниже запрограммированного порога, подача электроэнергии возобновляется. Трубчатые нагреватели Бош, установленные в машинах выпуска после 2010 г., оснащаются дополнительной помпой, улучшающей циркуляцию жидкости и ускоряющей теплообмен.

Компания Bosch выпускает проточные нагреватели с трубчатым элементом, непосредственно контактирующим с потоком воды.

На части модификаций посудомоечных машин встречаются узлы сухого типа, отличающиеся установкой нагревательной трубки в отдельный корпус. Зазор между стенками заполняется термически устойчивым компаундом, дополнительно изолирующим электрические компоненты от воды.

Внутреннее устройство

Внутри корпуса посудомойки bosch установлены все запчасти и управляющие элементы. Главными детали данной системы считают:

  1. Проточный клапан для поступления воды, который оснащен впускной системой, управление осуществляется микроконтроллером.
  2. Фильтрационный механизм, очищающий воду от мелких частей пищи и прочего мусора.
  3. Система слива, состоящая из дренажной трубы, соединенной с водосточной системой и отливным насосом. Работает она на тех же принципах, что и у стиральной машины бош.
  4. Блокиратор поплавкового типа, защитная система посудомоечной машины от различных протеканий. Представляет собой цилиндрическую пластмассовую емкость, которая при всплывании замыкает контакты. Это происходит в случае забора излишнего количества воды.

Устройство нагревателя воды

Установленный в корпусе посудомоечной машины электронагреватель относится к категории водяных ТЭНов, обеспечивающих стабильный подогрев циркулирующей воды до 100 °C. Некоторые модели могут быть оснащены терморегуляторами.

Электронагревательный прибор ТЭН для посудомоечной машины. Это специальная трубка, заполненная теплоемким изолятором, по центру которого расположена нихромовая нить (спираль)

В трубчатом ТЭНе располагается электропроводящая спираль, которая передает проектную мощность на всю внешнюю поверхность нагревательного модуля.

К главным составляющим компонентам ТЭНа относятся:

  • трубка;
  • нагревающий элемент;
  • контакты;
  • изолирующий слой.

Теплоэлектрический сегмент ТЭНа выпускается в виде разнообразных конструкций. Недостатков в устройствах практически нет, кроме большой площади под установку и необходимости в ремонте, если перегорела спираль.

Насос закачивает воду в посудомоечную машину через поверх нагревательного элемента. Так происходит нагревание воды до нужной температуры мытья посуды, которую контролирует датчик

Электронагреватели для посудомоек с трубчатой конструкцией выпускаются промышленностью со следующими параметрами:

  • мощность – 15 Вт-15 кВт;
  • напряжение – 12 В-380 В;
  • длина – 250-630 мм;
  • диаметр внешний – 6,0-24,0 мм.

Если у вас стоит бошевская машина 3-го поколения, то в ней находится усовершенствованный насосный двигатель со встроенным в него ТЭНом.

ТЭНом называется электрический прибор, нагревающий жидкость встроенной спиралью из специального материала. Токопроводящий элемент расположен в герметичной трубке, которая изолирована от корпуса машины. Нагреватель размещается в водяной рубашке, для циркуляции жидкости используется лопастной электрический насос. Линия стыка деталей уплотняется прокладкой из резины, исключающей попадание воды на контактные элементы.

На части модификаций посудомоечных машин встречаются узлы сухого типа, отличающиеся установкой нагревательной трубки в отдельный корпус. Зазор между стенками заполняется термически устойчивым компаундом, дополнительно изолирующим электрические компоненты от воды.

Признаки поломки нагревателя и элементов, связанных с прибором:

  • отображение на жидкокристаллическом дисплее кода ошибки, содержащего цифры 09;
  • подача перегретой или холодной воды из-за поломки термического регулятора;
  • появление напряжения на поверхности корпуса из-за пробоя нагревательного элемента;
  • посторонний шум, возникающий при износе или поломке встроенного насоса.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
