Делаем своими руками циркулярную пилу и другие станки из дрели

Стол для циркулярки своими руками (с чертежами)

В данном разделе предлагается модель универсального стола, на котором можно расположить циркулярку, имеющую любые технические показатели и размеры. Для изготовления конструкции понадобятся следующие материалы:

  • лист фанеры, желательно с ламинированным верхним покрытием, толщиной не менее 10 мм и размером 800х800 мм;
  • 4 полотна ЛДСП толщиной 16 мм (400х784 мм);
  • бруски 50х50 мм;
  • болты и саморезы.

Для изготовления самодельной циркулярной пилы и стола потребуются чертежи

Изготовление стола для циркулярки может выполняться в такой последовательности:

  1. Из листов ЛДСП собирается верхняя часть будущего стола, представляющая собой ящик без дна. Стороны крепятся между собой при помощи брусков, длина которых значительно больше, чем высота листов.
  2. Изготовленная конструкция переворачивается, бруски-ножки будущего стола в нижней части скрепляются дополнительными перемычками.
  3. Из фанеры вырезается столешница, в которой при помощи лобзика выполняется продольное отверстие – в него будет вставляться пильный диск.

В интернете несложно найти чертеж подобной конструкции, что значительно упростит изготовление. Можно модернизировать предложенный выше вариант стола для циркулярки своими руками, заменив бруски на металлический уголок или же выполнив так называемый ящик из досок. В нижней части конструкции неплохо сделать полку.

Изготовление торцовки из циркулярки своими руками

Укладка деревянного пола, замена наличников, обшивка фасада планкеном, вагонкой, создание элементов ландшафтного дизайна требуют наличия размерной доски. Процесс подготовки такой доски называется торцеванием. То есть отрезаются концы материала с целью получения нужного размера заготовки и придания спилам эстетичности.

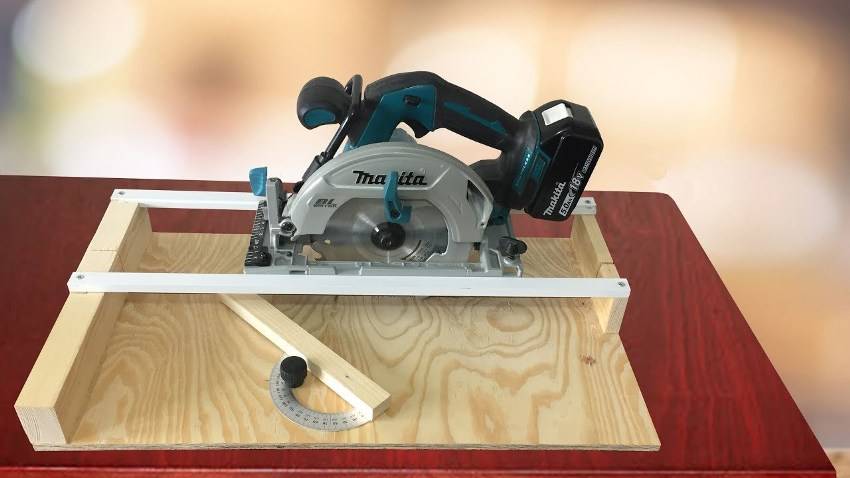

Торцовка, изготовленная своими руками, делает работу более быстрой и экономичной

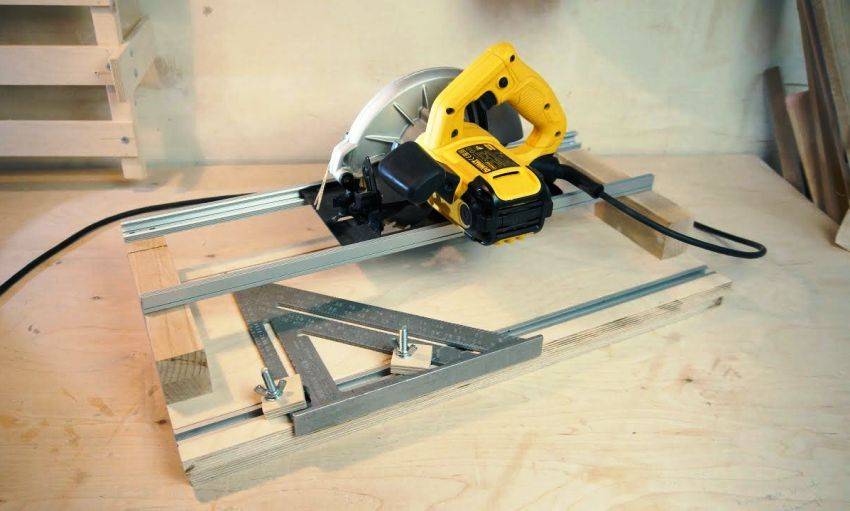

Чтобы изготовить торцовку из ручной циркулярки своими руками, понадобится подручный материал и инструмент б/у. Стандартные характеристики, которыми должна обладать будущая торцовка, такие:

  • максимальная длина пропила – 350 мм;
  • оптимальная оборотная мощность двигателя – 4500 об/мин;
  • незначительный вес.

Верхняя часть электроинструмента крепится на шкворень с использованием большого подшипника – 150 мм (его не составит труда приобрести на рынке.) С внешней стороны к подшипнику приделываются ушки. Они служат для крепления инструмента к поверхности станины при помощи винтов М6.

Основными приспособами для циркулярки своими руками являются автомобильные амортизаторы (их удобно применять в качестве протяжки), кнопка плавного пуска и дополнительная защита, которая крепится к электроинструменту и станине.

Верхняя часть торцовки крепится на шкворень с использованием подшипника

К преимуществам самодельной торцовочной пилы можно отнести следующие:

  1. Конструкция легко разбирается, а электроинструмент может использоваться по прямому назначению.
  2. Небольшая стоимость. Без учета цены инструмента (б/у) затраты составят не более 500 рублей.

Среди существенных недостатков стоит выделить высокую шумность. Устранить этот недостаток практически невозможно. Кроме того, необходимо проделывать пробный запил (выбор и фиксирование тяги), чтобы обеспечить хорошее качество выполнения последующей работы.

Плюсы и минусы самодельного распиловочного станка

Преимущества

Возможность сделать уникальный станок нужной мощности и размеров, под свои задачи.

Стоимость сборки может быть минимальной, если есть все исходные комплектующие или их часть.

Мощная самодельная циркулярка способна выполнять грубые и тяжелые работы, которые по силам только промышленному оборудованию, и которые не выдержат бытовые станки. Промышленные циркулярки стоят десятки и даже сотни тысяч рублей. Самодельный вариант обходится во много раз дешевле.

Недостатки

Современные заводские стационарные циркулярки для дома, несмотря на их хлипкость и сравнительно высокую цену, имеют ряд преимуществ. Как правило, все они оборудованы всевозможными степенями регулировки или некоторыми из них.

  • глубина строгания;
  • наклон диска под углом;
  • регулировка оборотов;
  • редукторная передача со значительным увеличением оборотов пильного диска;
  • продуманные системы защиты.

Выполнить все эти опции полностью на самодельных станках сложно, трудно и дорого. Поэтому для мелких точных столярных работ, для производства мебели лучше подходят заводские станки с полным набором функций. Самодельный вариант хорошо подходит для грубых работ с крупногабаритной древесиной, первичной обработки.

Изготовление столешницы для циркулярного станка

Сборку стола начинают с изготовления столешницы. Фанерный лист размечают так, чтобы два края крышки были в размер с краями железного листа. Фанеру выпиливают при помощи ножовки или электролобзика. Край спила можно обработать фрезой, но эта операция необязательна. Так как в станине основным параметром является надёжность, а не привлекательный вид. Столешницу затирают «начерно» наждачкой.

Снизу столешницы отмечают прорезь для циркулярного круга. Для чего вначале необходимо померить размеры подошвы агрегата. Легче всего это выполнить, если с устройства выкрутить диск и просто обвести нужную часть пилы. Эти измерения требуются для определения посадочного места.

При помощи ручной фрезы выбирают бруски на глубину приблизительно 0,9−1,1 см. Если у вас нет фрезы, то эту работу можно сделать, используя долото, но времени это займёт намного больше.

Затем, когда посадочное место сделано, примерьте пилу, и если нужно, откорректируйте углубление. Разметьте места прорези для круга и фиксации крепежей. Если вы нужно, чтобы круг поднимался и опускался, то необходимо установить маятниковый механизм для столешницы.

В этом случае прорезь нужно сделать в форме усечённой пирамиды. При этом гипотетическая вершина пирамиды будет направлена вниз. Непосредственно раму для подъёмного механизма лучше всего изготовить из стальных уголков, которые свариваются друг с другом.

Изготовление каркаса стола

Разметку для фиксации поперечных реек и продольных, которые выполняют функцию рёбер жёсткости, лучше всего установить с изнаночной стороны столешницы. Непосредственно планки изготавливаются из бруска. Вам будут необходимы:

  • Две поперечные детали, длинной равной ширине столешницы минус 7−9 см с каждой стороны.
  • Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.

Затем нужно сделать гнёзда для саморезов. Рейки необходимо фиксировать на крышке так, чтобы столешница выходила за края рамы на 7−9 см. Крепёж должен быть максимально надёжными и прочными.

Первое крепление нужно установить приблизительно на 40−50 мм от края рейки. Дистанция между саморезами примерно 23−25 см. Все детали нужно просверлить насквозь. Саморез крепится со стороны крышки так, чтобы его шляпка полностью утапливалась в дереве.

Вначале закрепляют поперечные рёбра. Чтобы крышка стола была максимально прочной, края рейки предварительно нужно намазать столярным клеем. Конструкцию фиксируют струбцинами, и не убирая их, вкручивают саморезы.

Столешнице дают полностью высохнуть. После, таким же способом устанавливают продольные рейки. Затем части каркаса стягивают друг с другом, устанавливая по два крепежа с каждой стороны. Теперь струбцины можно убрать.

Параллельный упор для циркулярки своими руками

Параллельный упор – обязательное приспособление на циркулярном столе, без него выполнить ровный срез практически невозможно. Изготовить его самостоятельно можно следующим образом:

  1. Из трех полос ламинированного ДСП следует выполнить U-образный профиль, внутрь нужно поместить и зафиксировать вставки, которые придадут жесткости. В итоге получится квадратное сечение.
  2. Из двух параллельно расположенных реек делается направляющий канал, который болтами прикручивается к торцу стола в перпендикулярном пильному диску положении.
  3. Затем из МДФ выполняется перевернутая Т-образная конструкция, которая прикручивается к упору и вставляется в канал.

Параллельный упор для циркулярки можно изготовить самостоятельно.Обратите внимание! Ширина канала должна быть такой, чтобы сторона Т-образного элемента плотно в него входила. Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты

В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов

Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты. В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов.

Станина на основе металлических профилей (уголков)

Верхнюю часть металлической станины удобнее всего изготовить в виде прямоугольной рамы 600 на 400мм, сваренной из уголков на 25мм. К четырём углам этой конструкции привариваются трубные заготовки длиной 220 мм (рекомендуемый диаметр труб – 17-20 мм).

Станина должна обеспечивать жесткость конструкции станка

На раме с помощью болтов фиксируются два продольных уголка, используемых для крепления вала в подшипниковой обойме.

Расстояние между уголками определяется исходя из длины вала, а применяемые для установки подшипники закрепляются на них специальными хомутами.

Нижняя часть каркаса станины в целях придания ей большей устойчивости изготавливается (сваривается) из металлических уголков на 40 мм.

Для крепления рабочего вала используются подшипник закрытого типа

Поперёк каркаса привариваются две перемычки из этого же материала, используемые для закрепления электродвигателя. Здесь же располагается металлическая площадка, предназначенная для монтажа пусковой аппаратуры.

Подшипники крепятся к станине при помощи специальных хомутов

По углам получившейся конструкции привариваются трубные заготовки длиной, соответствующей размеру труб на верхней раме, но чуть большего диаметра (23-25мм).

Ближе к их краю делаются специальные фиксаторы (барашки), используемые для зажима подъёмных труб верхнего каркаса, перемещаемых при натяжении ремня привода.

Порядок сборки механической части такого станка включает следующие операции:

  • сначала берутся подшипники №202 и с силой забиваются на рабочий вал;
  • после этого на том же валу с натягом фиксируется шкив, предварительно выточенный на токарном станке и имеющий внутренний диаметр ручья 50мм;
  • затем на конце вала нарезается резьба под болт, используемый для зажима режущего инструмента (для более надёжной его фиксации под болт можно будет подложить паронитовые и металлические шайбы);
  • по завершении этой части работ переходим к установке привода, изготавливаемого на основе трехфазного асинхронного двигателя мощностью 1,5кВт, (1500 об/мин). На вал такого двигателя насаживается шкив, имеющий внутренний размер ручья примерно 80мм;
  • на следующем этапе сборки каркаса две готовые половинки станины соединяются вместе (при этом трубы меньшего диаметра вставляются в большие по размеру);
  • в завершении работ на валу натягивается ремень, а затем конструкция фиксируется в этом положении посредством специальных струбцин-«барашков».

Основные моменты

Внешний вид циркулярной пилы из дрели.

При установке дремеля на место следует учесть, что пила и рабочая поверхность будут находиться на разных уровнях. Исправить данную ошибку можно, отрезав изоляцию для труб длиной в 5,5 см. Данный отрезок помещается в полость выреза циркулярной пилы (вогнутой стороной вниз).

При этом нужно учесть, что выключатель должен быть сверху. Инструмент фиксируется тогда, когда пила находится в одной плоскости и на одном уровне с рабочим столом. В этом случае учитывается и расположение дремеля относительно стола.

При необходимости применяется шлифовальный барабан. С его помощью обрабатывается выемка на левой панели. Подобная процедура проводится для подпорок и скобок (для центровки пилы в вертикальном положении). Срезается только тот контур, который необходим для наклейки отрезков изоляции для труб (в месте нахождения дремеля).

Если сооружаемый агрегат будет использоваться в качестве мини-пилы, тогда потребуется сделать покрытие из оргстекла. Оно будет удерживать инструмент на месте. Данный материал подгоняется под размеры рабочей поверхности.

Первоначально для этого потребуется сделать точные замеры и отрезать по обозначенной линии с помощью ножа. Затем оргстекло ставится на край поверхности и отламывается по борозде излишек. Следующий шаг предусматривает изготовление покрытия для рабочей поверхности с учетом схемы и шаблона циркулярной пилы.

Предохранительный кожух изготавливается аналогичным образом, как и подборки со скобками. При этом одна сторона данного элемента будет применяться в процессе работы в виде мини-пилы, а другая – во время работы в виде фрезы по древесине.

Скорость диска и безопасность

Не обеспечив высоких оборотов зубчатого диска, невозможно гарантировать качество распила. Однако для самодельного оборудования, эксплуатируемого в условиях домашней мастерской, не менее важным является безопасность во время работы.

Нужно предусмотреть защитные устройства, которыми традиционно оборудуются промышленные образцы. Мнение, что дома без такой защиты можно вполне обойтись, не выдерживает критики.

Правила ТБ «пишутся кровью». Достаточно одного неловкого движения, чтобы попасть на стол хирурга

Поэтому безопасности стоит уделить самое пристальное внимание

Сабельная пила из лобзика своими руками

Детали и приспособления, необходимые для изготовления

  • Брусок 180 х 70 х 45 мм (возможно, чуть больше или меньше, в зависимости от габаритов пилы и полотна).
  • Металлическая пластина, предназначенная для соединения лобзика с трубочкой.
  • Трубка из металла около 12 мм в диаметре и 150 мм в длину (можно немного длиннее).
  • Брус под рукоятку (оцилиндрованный).
  • Две плоские детали из древесины, которые фиксируются по краям бруска (примерно 140 х 70 и 140 х 50 мм, в толщину не более 10 мм).

Порядок сборки

  1. Начинаем с того, что с помощью болтов крепим к одной стороне трубки полотно, а к другой пластину.
  2. Для крепления к лобзику сверлим в пластине отверстие соответствующего размера.
  3. В одной из деревянных деталей нужно высверлить квадратное отверстие достаточного размера, чтобы сквозь него легко проходило полотно.
  4. Следовательно, для второй детали нужно проделать узкую прорезь для пилки и закрепить на нее роликовый упор, который будет контактировать с пилкой.
  5. В большом бруске должен быть вырезан паз под полотно.
  6. Используя саморезы, фиксируем обе детали с двух краев бруска.
  7. Закрепляем рукоятку.
  8. Прикрепляем пластину к электролобзику с помощью заводского болта.

Таким вот простым способом электролобзик преобразовался в сабельную пилу, с которой можно начать работать.

Изготовление столешницы

Работы по изготовлению этой части оборудования проводятся в следующей последовательности:
Начинаем с разметки куска фанеры, осуществляемой с тем расчётом, чтобы его края приходились вровень с кромками приготовленного листа железа. После разметки, воспользовавшись ножовкой или электрическим лобзиком, вы можете вырезать фанерную заготовку требуемого размера. При желании можно будет обработать её кромки с помощью фрезы, хотя делать это совсем не обязательно (основное требование, предъявляемое к этому элементу – его надёжность, а не привлекательность).

По завершении указанных операций поверхность столешницы тщательно обрабатывается (затирается) наждачной шкуркой средней зернистости.

Затем на нижней её части предварительно намечается место положения прорези под пильный диск. Для этого необходимо определить размеры подошвы подготовленной к установке циркулярной пилы. Для удобства проведения измерений диск с пилы просто снимается, после чего можно будет без труда определить размеры посадочного места.

Для удобства проведения разметки столешницы диск пилы снимается

По завершении его подготовки следует взять циркулярную пилу и примерить её по месту установки. В случае необходимости производится корректировка положения точек её крепления (одновременно с этим уточняются контуры прорези под пильный диск).

Готовая столешница из фанеры закрывается стальным листом, крепящимся на ней с помощью саморезов. На рабочую поверхность впоследствии можно будет нанести специальную разметку, позволяющую корректировать положение древесной заготовки в процессе её обработки.

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

Токарный станок

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Важно! При работе на токарном станке не забывайте о безопасности, обязательно надеть защитные очки, рукава одежды должны плотно облегать предплечья. Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины

На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр

Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр

Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки даже на основе обыкновенного стартера от авто.

Необходимые материалы

Чтобы сделать дисковую пилу для дома из дрели не требуется применение специального инструмента или привлечение эксперта. При наличии желания и достаточного количества свободного времени все работы можно произвести самостоятельно. Для этого потребуется заранее подготовить следующие материалы:

  • Деревянные бруски с сечением 30х30 мм;
  • шариковые подшипники;
  • фанера или лист OSB;
  • крепежные метизы;
  • дверные петли.

Кроме того, необходимо приготовить пильный диск, комплект режущих коронок по дереву и дрель, которая впоследствии будет использоваться в качестве двигателя циркулярки.

Для большей надежности, вместо деревянных брусков и листа OSB, лучше использовать металлические листы и профиль. Из-за стоимости металлопроката, цена такого стенда будет выше примерно на 2000 рублей.

Советы по изготовлению и эксплуатации инструмента

Чтобы циркулярка работала исправно, следуйте рекомендациям:

Варианты электроинструментов на базе электродрели.

  1. На основе дрели можно соорудить многофункциональный домашний станок-циркулярку, который сможет выполнять функции токарного, отрезного, шлифовального станков, точила и циркулярки.
  2. На станке можно выбирать пазы в заготовках, если пильный диск заменить плоской фрезой.
  3. Мини – циркулярка может использоваться как отрезной станок при изготовлении рам.
  4. Рабочий стол желательно сделать металлическим. Если он деревянный, нужно покрыть его листом металла.
  5. Пильный диск должен возвышаться над столом максимум на треть своего диаметра.
  6. Для изготовления бокового упора лучше использовать куски стального уголка 60х80 мм.
  7. Рекомендуется применять шариковые самоустанавливающиеся подшипники.

Он способен обрабатывать деревянные, пластмассовые, оргалитовые заготовки, разрезая их на тонкие пластинки и полоски. На нем можно полировать небольшие изделия, затачивать сверла и режущие инструменты, фрезеровать пазы. Он с большим успехом может использоваться в мастерских школ и домов творчества. Для изготовления нужны несколько кусков ДСП, кусок листового металла, болты и гайки.

В дальнейшем, если появится особая необходимость, можно доработать станок до более серьезного варианта. Но в качестве привода нужно приготовить более мощный электродвигатель и установить его на особой платформе. Такой агрегат можно изготовить из кусков стального уголка, трубы прямоугольного сечения.

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Технология изготовления

Используя 20-мм фанеру, вы должны выполнить заготовку для столешницы, руководствоваться при этом необходимо выбранными размерами. Полотно размечается с помощью маркера и линейки, а после распиливается электрическим лобзиком. Кромки необходимо обработать фрезером. Материал зашкуривается.

С нижней стороны столешницы необходимо выполнить разметку для пилы. Для этого полотно переворачивается, а пилу следует установить без диска на предполагаемое место размещения. Так вы сможете разметить параметры подошвы. С помощью фрезера в столешнице делается углубление в пределах от 8 до 10 мм, при этом необходимо следовать посадочному месту, которое было размечено заранее.
