Подключение двух телевизоров к одному ресиверу

Два приёмника и одна антенна

Следующий возможный вариант подключения Триколора на 2 телевизора можно организовать с 1 антенной, двумя приёмниками и двумя телевизорами. Его принципиальное отличие от первого варианта в том, что на спутниковой тарелке не придётся устанавливать конвертёр для 2 выходов или приобретать две отдельные триколоровские антенны. Входящий сигнал от антенны нужно будет просто разделить.

Телевидение в квартире будет независимым, поэтому в каждой отдельной комнате вы сможете смотреть тот канал, который хотите. А значит, для каждого телевизора нужен свой ресивер. Необязательно покупать новый аппарат у оператора Триколора, вы можете использовать любой старый приёмник, главное, чтобы он умел расшифровать сигналы, поступающие от вашей тарелки.

Схема подключения ТВ Триколор на 2 телевизора с разветвлением антенны выглядит так:

  • От спутниковой тарелки сигнал ВЧ заходит в помещение посредством антенны;
  • На входящем антенном кабеле в удобном месте сделайте разрез, наденьте на него F-разъём и соедините его со специальным антенным делителем – ТВ-сплиттером;
  • К другой стороне разветвителя подсоедините два UTP-кабеля, которые останется только развести по комнатам и подключить к двум отдельным приставкам;
  • Ресиверы подключить к телевизорам.

Вот и всё: теперь вам не нужно бегать в другую комнату, чтобы переключить канал. Всё управление телеэфиром вы будете осуществлять через пульт дистанционного управления приёмника.

Если вы не хотите заниматься проводкой самостоятельно, у национального спутникового провайдера Триколор есть свой полностью легальный вариант такого подключения: покупка пакета «Триколор ТВ на 2 телевизора».

Способ” № 2 — подключение через сплиттер и ВЧ-модулятор

Уровень сложностиЭффективностьМакс. кол-во телевизоровСтоимость
ВысокийСредняяНе ограниченоОт 2000 руб.

Высокочастотный (RF) модулятор – это устройство, которое преобразует низкочастотные видео- и аудиосигналы в дециметровый диапазон. Он позволяет транслировать канал по кабелю на дальнее расстояние

Обратите внимание, что некоторые модели эфирных ресиверов уже имеют встроенный RF-модулятор

К выходу ВЧ-модулятора подключают сплиттер (частотный делитель сигнала с эфирной антенны), чтобы раздать изображение и звук сразу на несколько телевизионных аппаратов. В зависимости от модели сплиттер имеет от двух до восьми выходов, к которым по телевизионному кабелю подсоединяются ТВ-аппараты.

Принцип работы антенного разветвителя прост: он равномерно разделяет входной эфир между имеющимися выходами. К примеру, если на вход подано 12 Дб, то на выходах двойного делителя будет 6 Дб, а тройного – 4 Дб.

  1. К цифровому ресиверу подсоединяем высокочастотный модулятор.
  2. К RF-выходу модулятора подключаем сплиттер.
  3. Через делитель сигнала раздаем канал на нужное количество аппаратов.
  4. Неиспользованные выходы антенного разветвителя заглушаем резисторами.

На рынке представлены десятки моделей антенных сплиттеров, все их можно поделить на две большие группы:

  • Пассивные. Разводят принимаемый эфир и раздают его без дополнительной обработки, поэтому качество сигнала снижается по мере удлинения провода. Используются в том случае, если нужно подключить к приставке два или три ТВ. Не подойдет при слабом сигнале, поскольку при делении сильно пострадает качество изображения и звука.
  • Активные. Снабжены усилителем и лишены этого недостатка. Если вы хотите раздать картинку на большее количество телевизоров, то нужно использовать именно этот тип. Для работы необходимо электропитание.
ПлюсыМинусы
  • гибкость подключения;
  • неограниченное количество экранов;
  • гарантированное качество сигнала.
  • все ТВ-аппараты показывают одинаковую картинку;
  • для переключения канала нужно находиться в одном помещении с приставкой.

Выбор цифровой приставки

На современном рынке радиоэлектронной техники цифровые приставки для телевизоров представлены в широком ассортименте. Условно ресиверы можно разделить на несколько групп, отталкиваясь от типа вещания:

  • спутниковые приставки – специальные ресиверы, которые необходимо подключать к спутниковой тарелке. Предварительно необходимо выбрать соответствующего провайдера, например, НТВ плюс или Триколор ТВ;
  • кабельные устройства – приборы, обеспечивающие прием сигнала (пакетов телеканалов). Организацией трансляции занимаются региональные провайдеры. Наиболее известным и масштабным оператором кабельного ТВ считается компания Ростелеком;
  • эфирные приставки – обеспечивают прием и расшифровку сигнала от местных ретрансляторов. Трансляция телеканалов осуществляется в контексте двух бесплатных мультиплексов. Принимать такой сигнал можно даже на обыкновенную комнатную антенну;
  • smart-приставки позволяют настроить подключение интерактивного ТВ, используя интернет-соединение. Впрочем, подключение интерактивного телевидения возможно и без устройств этого типа, если телевизор поддерживает Smart TV.

Каждый тип приставок представлен в широком ассортименте. Стоимость оборудования изменяется в соответствии с функциональными возможностями и аппаратной комплектацией устройства. Основные критерии выбора цифровой приставки:

  • стандарт цифрового телевещания;
  • возможность дистанционного управления техникой с помощью пульта;
  • наличие дополнительных функциональных возможностей;
  • перечень читаемых форматов видео и аудио;
  • оснащенность ручной системой управления, на случай если сломается пульт;
  • интуитивное простой и понятный интерфейс;
  • на задней панели должны присутствовать все необходимые интерфейсы.

Разумеется, что нужно всегда учитывать приоритетный тип цифрового вещания в регионе абонента. Например, модель бюджетного сегмента GS-8306 HD поддерживает исключительно 1 формат. Уровень популярности бренда может также свидетельствовать о качестве работы устройства. Поэтому не стоит покупать технику от малоизвестных производителей. Обязательно поинтересуйтесь о наличии гарантии.

Выбор сплиттера

Чтобы развести цифровой сигнал на два телевизора потребуется сплиттер. Это небольшой переходник, обеспечивающий разделение передаваемого сигнала на несколько составляющих. Использование сплиттера позволяет минимизировать потерю качества изображения. Основные критерии выбора переходника:

  • определите телеканал, который обладает наивысшей частотой. Подбирайте сплиттер, отталкиваясь от необходимости сохранения первоначального уровня верхней границы сигнала. Это позволит избежать чрезмерной потери качества;
  • решите, сколько именно ТВ вы планируете подсоединить к одной приставке. Разъемов должно быть всегда больше, чем подключенных устройств. Например, для подключения 2-х телевизоров потребуется модель с 3 или 4 входами;
  • обязательно нужно выявить величину затухания телесигнала, измерение этого параметра осуществляется в децибелах. Необходимая информация представлена на корпусе ресивера. Чем меньше показатель, тем выше будет качество трансляции.

Максимально возможное количество подключений

К цифровой приставке можно подключить и более трех телевизоров. Схема подключения остается параллельной, вне зависимости от количества задействованных ТВ. Однако нужно учитывать, что каждый новый телевизор будет заметно снижать качество трансляции. Оптимальным вариантом станет установка новой антенны и использование нескольких ресиверов для подключения большого количества TV.

Если слабый уровень приема пользователя не пугает, тогда нужно просто обзавестись сплиттером с максимальным количеством разъемов. Помните, что их должно быть больше, чем подключенных телевизоров.

Перед приобретением сплиттера нужно уточнить, для какого частотного диапазона предназначено это устройство. Алгоритм полностью соответствует схеме с несколькими TV. Однако существуют и другие вариации. Например, если в планах пользователя параллельное подключение ресивера к двум телевизорам, то стандартная схема станет оптимальным вариантом. Если остался один свободный разъем сплиттера, то в него можно подключить дополнительный КРАБ, через который обеспечивается подключение дополнительных устройств.

<?php the_field(‘mos_ads’, 2); ?>

Особенности подключения к спутниковой антенне

Подсоединить спутниковую антенну к двум телевизорам можно с помощью нескольких ресиверов либо через высокочастотный модулятор.

Посредством ВЧ-модулятора

Если спутниковая антенна оборудована высокочастотным модулятором, к его выходу можно подключить обычный разветвитель, а уже от него пустить кабель к телевизионным панелям. В этом случае при переключении канала на ресивере он будет одновременно меняться на обоих ТВ-приемниках.

Посредством дополнительных ресиверов

Если в наличии имеется не 1 ресивер, а два, с их помощью можно настроить показ спутниковых каналов на разных телевизионных панелях. Сделать это можно четырьмя способами.

  1. Первый способ – это последовательное подключение. Если на одном из ресиверов есть не только антенный вход, но и выход, к нему нужно подключить конвертер, от которого пустить специальный сертифицированный и подходящий для спутникового оборудования кабель ко второму ресиверу. Минусы этого способа состоят в том, что для просмотра кодированных каналов необходимы будут две карточки, что предполагает двойную абонентскую плату. Также при таком подключении невозможно вести одновременный просмотр на двух телевизорах каналов с разной поляризацией (горизонтальной и вертикальной).
  2. Второй способ – использование специального сертифицированного разветвителя (стандартный делитель не подходит из-за разницы в напряжении, необходимом для питания конвертера и переключения поляризации). К нему подключается головка для спутниковой антенны (конвертер), а от нее идут кабеля к телевизорам. Минусы при таком подсоединении те же, что и в предыдущем способе. Использовать данное подключение следует лишь в том случае, если ни на одном из ресиверов нет антенного выхода.
  3. Еще один способ – приобретение и установка второго конвертера. Это позволит независимо друг от друга использовать два ресивера, но направить их потребуется на разные спутники, а значит, смотреть придется разные каналы. Для каждого нужна будет собственная карточка с отдельной абонентской платой.
  4. И последний способ подключения – использование ресивера с двумя выходами для горизонтальной и вертикальной поляризации. Кабель от них нужно подключить к мультисвитчу. А уже от этого прибора можно подсоединить до трех телевизионных панелей. Тогда на всех ТВ-приемниках можно независимо друг от друга смотреть каналы в различной поляризации, мультисвитч самостоятельно сделает все необходимые преобразования. Тем не менее, карточек необходимо приобрести по количеству ресиверов, и абонентская плата также будет вноситься по числу подключенных устройств.

В завершении следует отметить, что сложностей в подключении к одной антенне нескольких телевизоров обычно не возникает. Это довольно легкий процесс, если знать схему подключения и правильную последовательность действий. Стоит помнить, что антенный сигнал при этом делится на несколько частей, и если для приема аналоговых каналов его будет достаточно, то цифровое телевидение в итоге может не работать.

Способы подключения второго ТВ

Без второй приставки

На сегодняшний день все услуги, касающиеся интерактивного телевидения, предоставляются через приставки. Однако они достаточно дорогие – к примеру, аренда стандартного ресивера от Ростелеком стоит 100 рублей в месяц, а выкуп оборудования – 3-4 тысячи рублей.

При помощи возможности приставки и ТВ

Первый и самый простой способ – использование возможностей самой приставки и доступных телевизоров. Обычно приставка подсоединяется к ТВ через выход HDMI. При этом на приставке остаётся свободным разъём A/V. Через него можно подключить к ресиверу второй телевизор, вставив в него порты RCA, в народе называемые «Тюльпанами» (три порта – красный, белый, жёлтый).

Услуга «Мультирум»

Мультирум – платная услуга от Ростелеком, позволяющая смотреть трансляции на нескольких телевизорах. Трансляции идут спокойно на всех ТВ, однако без второй приставки одновременно проигрываться только один и тот же канал. Ещё один недостаток данного метода – нередко пользователям приходится подключать дополнительное оборудование и прокладывать лишние провода.

Подключение услуги:

  1. Входим в личный кабинет Ростелеком через компьютер или смартфон.
  2. Выбираем раздел «ТВ» – «Просмотреть подключённый тариф».
  3. Добавляем к тарифу услугу «Мультирум».
  4. Оплатить стоимость первого месяца.

После оформления заявки оплачиваем стоимость услуги за первый месяц, подсоединяем второй телевизор и наслаждаемся просмотром.

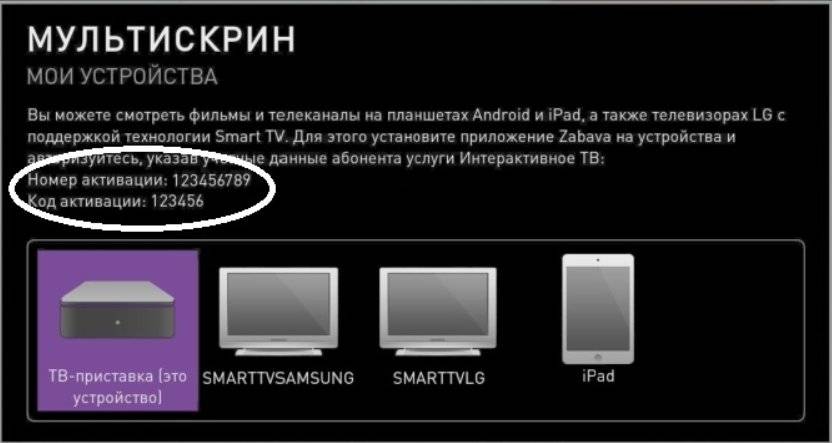

Услуга «Мультискрин»

Ещё одна официальная функция Ростелеком – «Мультискрин». С помощью неё также можно просматривать телевизионные каналы на разных гаджетах, однако без прямого подключения ТВ к приставке.

«Мультискрин» предустановлен почти во всех тарифных планах, и даёт возможность просматривать телевизионный контент на сторонних гаджетах – смартфонах и планшетах. Далее, если второй телевизор поддерживает подключения и демонстрацию экрана с другого  гаджета, то можно вывести изображение с телефона на большой экран ТВ.

Таким образом можно получить качественную трансляцию без дополнительной платы. Однако придётся повозиться с подключением и выводом контента с портативного устройства на телевизор.

Сервис Интерактивное ТВ

Сервис «Интерактивное ТВ» подключается поверх базового тарифного плана и даёт возможность просмотра телевидения через Интернет. От телевизора требуется лишь доступ к сети и достаточно стабильное для приёма сигнала соединение.

Для подключения сервиса нужно зайти в личный кабинет провайдера, добавить и оплатить подписку на интерактивное ТВ. На втором телевизоре пользоваться сервисом можно будет через встроенный браузер, введя логин и пароль в личном кабинете на сайте Ростелеком.

Преимущества у сервиса достаточно: выгодные условия подключения, быстрая настройка,  доступ с любого места (главное – наличие Интернета).

Переходник (PLC-адаптер)

Ещё одно решение от провайдера – покупка PLC-адаптеров, способных передавать и получать сигнал в защищенном виде. Данный сигнал передается по электросети, что исключает необходимость в  прокладывании кабелей.

Принцип работы устройств:

  1. При помощи Интернет-кабеля роутер соединяется с первым адаптером.
  2. ТВ-приставка соединяется со вторым адаптером подобным кабелем.
  3. Оба адаптера подключаются к розетке.

Устройства находят друг друга и настраиваются самостоятельно.

Разветвители

Также можно использовать несколько девайсов для модулирования и разветвления сигнала. Для этого нужно приобрести модулятор высоких частот и делитель.

Схема подключения:

  1. Подсоединяем модулятор к приставке через разъем RCA.
  2. Подсоединяем кабель высоких частот.
  3. Соединяем модулятор и делитель с помощью кабеля.
  4. Отводим выходы к двум телевизорам.

Осуществить подключение достаточно просто. Основная проблема заключается в покупке дополнительного оборудования и его настройке.

Wi-Fi

Данный метод реализуется через USB-WIFI-адаптер. При подключении используется устройство, совместимое с STB и умеющее распознавать Wi-Fi и LAN-порты. USB-адаптер также легко заменяется на простую точку доступа, которая способна работать в режиме Wi-Fi-клиента.

Настройка Wi-Fi-подключения:

  1. В дом проводится Интернет-кабель, который подключается к WIFI-маршрутизатору.
  2. С него подается сигнал на ТВ-приставку с помощью USB-адаптера.

Далее приставка подключается к телевизору через HDMI кабель.

Способы подключения

Современные технические решения позволяют без особых усилий подключить 5 телевизоров и больше к одной спутниковой антенне. При этом от пользователя не потребуется значительных денежных трат. Однако не все желают идти оптимальным путем. Например, не могут модифицировать кабельную сеть, разрушать отделку помещений для прокладки провода. В этом случае можно воспользоваться одним из приведенных ниже способов подключения.

Последовательное включение

Самый простой способ подключить спутниковое ТВ на 2 телевизора — использовать последовательное включение ресиверов. Схема выглядит так:

  • кабель от антенны включается в высокочастотный вход первого ресивера;
  • выход первого и вход второго ресивера соединяются кабелем;
  • оба устройства подключаются к телевизионным приемникам.

Данная схема максимально проста. Для ее реализации подойдут только ресиверы, имеющие высокочастотный выход.

Важно! У такой схемы есть ключевой недостаток. Оба устройства будут работать в одной поляризации: если на первом ресивере просматриваются каналы с вертикальной, на втором также будет доступна только вертикальная.. Но главное достоинство последовательного включения нельзя не отметить

Оно дает больше свободы в выборе каналов для просмотра, реализует схему их раздельного переключения на разных ресиверах. На одном можно смотреть платные каналы, на другом бесплатные. При этом пользователю не нужно платить две абонентских платы за спутниковое ТВ

Но главное достоинство последовательного включения нельзя не отметить. Оно дает больше свободы в выборе каналов для просмотра, реализует схему их раздельного переключения на разных ресиверах. На одном можно смотреть платные каналы, на другом бесплатные. При этом пользователю не нужно платить две абонентских платы за спутниковое ТВ.

Замена конвертера

Сегодня ответ на вопрос, сколько телевизоров можно подключить к одной спутниковой антенне, зависит только от развития технологий конвертеров. В данный момент на рынке представлены модели с 2, 3, 4, 6, 8 выходами. Именно такой метод действий является рекомендуемым и достаточно удобен. Но при замене конвертера на тарелке пользователю придется прокладывать дополнительные кабельные линии.

При таком типе подключения все задачи по выбору поляризации решают мультисвичи спутниковых антенн. Внутри дома устанавливается группа систем ресивер-телевизор, к каждой из которых проводится отдельная линия.

Важно! Недостаток такого решения очевиден: для каждого тюнера придется платить отдельную абонентскую плату.

Установка делителя

Сходную схему с группой систем ресивер-телевизор можно реализовать без прокладки дополнительных кабельных линий от антенны. Для этого используются делители. Это простое и недорогое устройство устанавливается внутри дома, купить модель с необходимым количеством портов не составит труда.

Важно! Применение сплиттеров имеет огромный недостаток: нельзя подключить несколько телевизоров к одной спутниковой антенне без падения сигналов на каждом из них. В результате весьма вероятна ситуация, когда ни один ресивер не может работать с таким низким качеством входного сигнала.. Проблемы падения сигнала ликвидируется правильной планировкой ветвления кабельной сети, использованием усилителей

Хорошие результаты покажет и разветвитель для спутниковой антенны, установленный в точке первичного деления каналов передачи информации. Для выполнения разработки системы и монтажа рекомендуется обратиться к специалистам

Проблемы падения сигнала ликвидируется правильной планировкой ветвления кабельной сети, использованием усилителей. Хорошие результаты покажет и разветвитель для спутниковой антенны, установленный в точке первичного деления каналов передачи информации. Для выполнения разработки системы и монтажа рекомендуется обратиться к специалистам.

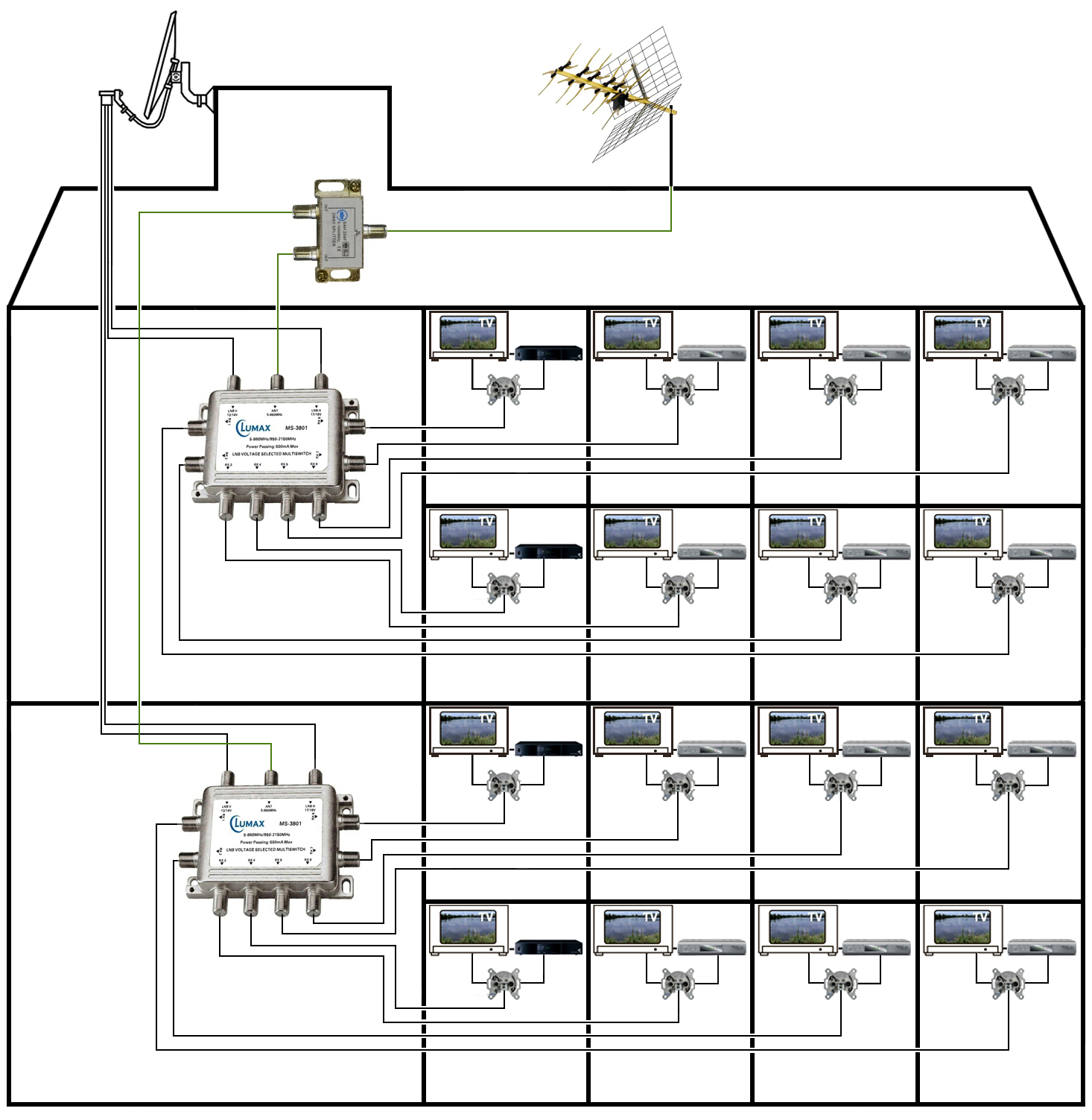

Использование внешнего мультисвича

Мультисвич, установленный внутри дома, предоставляет наибольшую свободу. На него можно коммутировать сигналы с нескольких тарелок и подключать спутниковое телевидение на 3 телевизора или большее число потребителей. Устройства такого класса дороги. Однако при их использовании абонент все равно вынужден покупать для каждого телевизионного приемника отдельный ресивер.

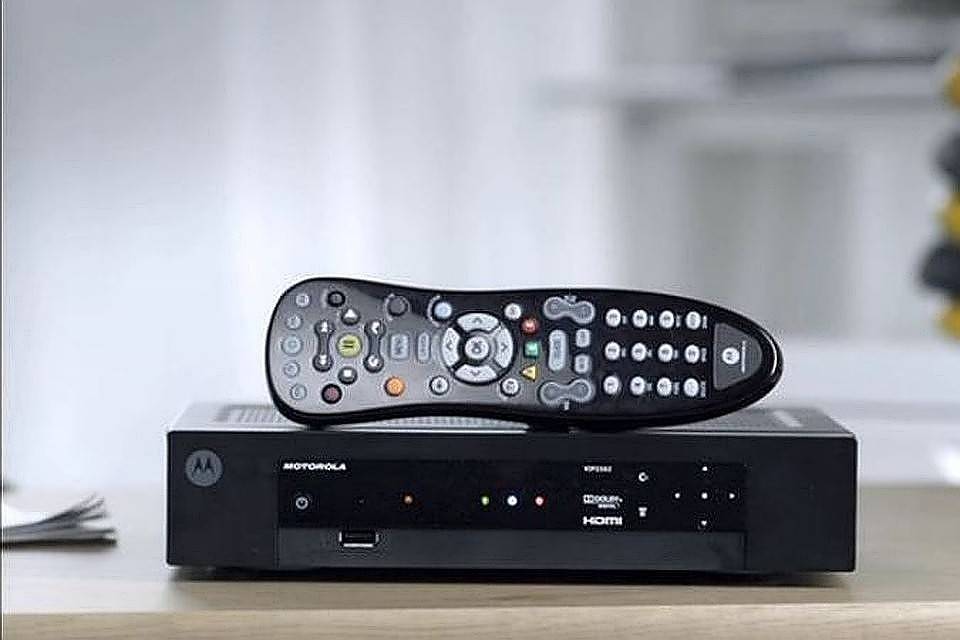

Коротко о приставке

Сегодня на российском рынке радиоэлектронного оборудования для подключения интерактивного ТВ предложена широкая линейка тюнеров. Каждый человек выбор должен делать в пользу того либо иного устройства исходя из его функциональных возможностей и своих потребностей. Среди доступных для россиян модификаций ресиверов следует выделить такие приборы:

  1. Wi-Fi-ресиверы. Посредством таких устройств можно получать доступ к интернету и пользоваться интерактивным ТВ через сеть.
  2. Спутниковые. Такие тюнеры нужно подключать к антеннам-тарелкам.
  3. Кабельные. Данный вид ресиверов способен принимать ТВ сигналы, которые транслируют региональные провайдеры.
  4. Тюнеры, предназначенные для эфирного ТВ. Устройства используют для приема сигналов от местных телевизионных центров. Для них обычно устанавливают комнатные антенны.

Выбирая ресивер, следует заранее узнать, существует ли возможность подключения двух телевизоров к одной приставе. Если этого не сделать, то в дальнейшем придется покупать еще одно устройство.

Что нужно для подключения

Чтобы подключить одну антенну на два телевизора, потребуется наличие нескольких деталей:

  1. Специальный сплиттер или разветвитель на несколько выходов. Используя это устройство, получится разделить сигнал таким образом, чтобы получилось несколько стабильных потоков. В магазинах есть несколько разновидностей устройства, и выбирать следует в зависимости от параметров принимаемого сигнала. Оборудование оснащено несколькими входами. Один предназначен для соединения с антенной, два других – с ТВ.
  2. 5 разъемов, которые будут присоединяться к сплиттеру. Они должны быть совместимы с разветвителем.
  3. Несколько переходников-штекеров.
  4. Антенный кабель.

Придя в магазин за покупкой оборудования, чтобы соединить два телевизора, нельзя путать количество выходов на сплиттере. В продаже можно найти трехполосный агрегат, который применяют для соединения больше двух ТВ приемников.

Он не подходит для связи пары ТВ. В том случае, если придётся использовать тройной сплиттер, то в свободное отверстие нужно подсоединить балластный резистор, с сопротивлением в 75 Ом.

Выбор тюнера

Если пользователь хочет просматривать цифровое ТВ, ему необходимо подключиться к одному тюнеру, который принимает видеосигнал. В современных телевизорах оборудование установлено производителями заранее и цифровая приставка не понадобится.

В магазинах можно найти разнообразные модели.

Среди них следует выбрать подходящий вариант в зависимости от конкретных условий:

  1. Спутниковый тюнер подключают напрямую к «тарелке».
  2. Кабельный ресивер принимает сигнал по телевизионному проводу.
  3. Тюнер для эфирного телевизора получает сигнал от близкорасположенных телецентров через компактные аппаратуры.
  4. Wi-Fi ресивер предназначен для подключения по беспроводной сети к интерактивному цифровому телевидению посредством интернета.

При покупке тюнера, следует обращать внимание на:

  1. Применяемый вид вещания в зависимости от месторасположения дома.
  2. Стандарт телевизионного сигнала.
  3. Количество телевизоров, которые может поддерживать ресивер.
  4. Дополнительные возможности оборудования.
  5. Наличие ПДУ.
  6. Органы управления на корпусе. Они пригодятся, если пульт дистанционного управления выйдет из строя.
  7. Наличие интуитивного меню для простого управления устройством.
  8. Необходимые разъёмы для подключения, в том числе HDMI.

Кстати, присмотритесь к Билайн ТВ (не реклама). Я пользуюсь и всем доволен. При покупке всегда нужно спрашивать у продавца наличие гарантии и обслуживания, а также сведения о компании изготовителе. Так можно рассчитывать на качество продукции, через которое получится соединить с антенной два телевизора.

Выбор сплиттера

Сплиттер необходим, если возникло желание к одной антенне подключить два телевизора. Устройство состоит из металлического корпуса с несколькими разъемами. Внутри установлена микросхема.

Чтобы подобрать подходящую модель, необходимо:

  1. Подобрать канал с наибольшей частотой и выбрать такой разделитель, чтобы верхняя граница частотного диапазона у него была больше полученного показателя.
  2. Определить, сколько телевизоров нужно подключить к одной антенне.
  3. Выяснить величину затухания сигнала телевизора. Чем меньше будет показатель, тем стабильнее пользователь получит качество передачи изображения.

Модификация антенны

Количество выходов, которые имеет спутниковая антенна, диктуется конструкцией ее конвертера. Заменив этот узел на более продвинутый, можно получить сразу несколько кабельных линий для разных телевизоров. Сегодня в продаже есть конвертеры с 2, 3, 4 и до 8 выходов. Этот метод наиболее удобен для тех пользователей, которым достаточно бесплатных каналов.

Конвертер на 4 выхода

Для реализации подобной схемы подключения, помимо замены конвертера, придется тянуть новые провода по всему дому. Однако абоненту предлагается максимум свободы. К каждому кабелю можно подключить пару ресивер-телевизор, пользоваться услугами одного провайдера с опцией просмотра на нескольких экранах или пользоваться предложениями сразу от двух или трех операторов.
