Из ТЭНа чайника
Также кипятильник можно собрать из ненужного электрического чайника, при условии, что нагревательный тэн исправен. В данном случае ничего лишнего придумывать не нужно – вам понадобиться сам тэн и шнур с вилкой. Для начала проверьте целостность обоих деталей от электрического прибора при помощи мультиметра.
Рис. 7: проверьте исправность мультиметром
Прозвоните шнур и ТЭН, если они исправны, значит, их можно смело использовать для изготовления кипятильника.
Для соединения выводов ТЭНа удобнее применить клеммные зажимы, но если таких не окажется под рукой, можно использовать и обычный паяльник.
Для изготовления кипятильника выполните такую последовательность действий:
- разберите чайник и выньте из него ТЭН, ту же процедуру проделайте с подставкой и достаньте из нее шнур, если длины кабеля достаточно, можно просто обрезать его у основания.
- при помощи ножа или кусачек удалите изоляцию с краев провода;
- закрепите клеммные зажимы на контактах ТЭНа при помощи отвертки;
- с другой стороны к клеммам подключите зачищенные провода шнура;Рис. 8: подключите провода к ТЭНу
- проверьте мультиметром цепь кипятильника и сопротивление между выводами штепсельной вилки и корпуса.
Рис. 9: готовый кипятильник из ТЭНа
Кипятильник готов, его можно использовать как для нагревания технической воды, так и для кипячения питьевой. По своим параметрам работы он ничем не отличается от классического чайника или кипятильника, поэтому может использоваться и в металлических емкостях. В связи с тем, что в нагревательном устройстве применяется заводской тэн, вы получаете довольно мощный кипятильник.
Как сделать кипятильник своими руками: видео, схема, фото
Взрослое поколение наверняка помнит идею сборки самодельного кипятильника из двух лезвий. Такую самоделку очень часто использовали на стройках либо в армии при отсутствии нормального нагревателя. Однако помимо бритвенных приспособлений существует еще множество способов изготовления электрокипятильника из подручных средств. Если вас заинтересовал этот вопрос, и вы хотите что-нибудь смастерить в домашних условиях, предлагаем вам ознакомиться с простейшими инструкциями, объясняющими, как сделать кипятильник своими руками. Чтобы информация была для вас более понятной, мы дополнительно подготовили наглядные фото примеры и схемы изготовления.
Используем ТЭН от чайника
Наиболее безопасный вариант – использовать ТЭН от электрочайника. Если у вас завалялся электрический чайник, который протекает (либо не работает кнопка) и при этом вы не хотите заниматься ремонтом, рекомендуем извлечь из конструкции ТЭН и на его основании сделать простой кипятильник.
Помимо ТЭНа вам понадобиться двухжильный провод с вилкой, который также можете взять от чайника либо любого другого бытового прибора, находящегося дома. Для крепления провода к ТЭНу можете использовать паяльник либо что еще лучше – клеммные колодки, как показано на фото ниже. Во втором случае сделать электрический кипятильник можно будет даже за 5 минут, ведь нужно всего лишь затянуть провода в колодках.
Перед использованием самодельного прибора рекомендуем проверить его – прозвонить мультиметром. Делать это нужно не под напряжением. Сначала прозвоните сам нагревательный элемент, потом подсоедините к нему провода и заново замерьте сопротивление.
Если все в порядке, можете попробовать воспользоваться самодельным кипятильником из ТЭНа чайника. Внешний вид устройства должен быть примерно таким:
Классическая самоделка из лезвий
Сразу же обращаем ваше внимание на то, что электрокипятильник из лезвий очень опасен
Пользоваться им нужно с предельной осторожностью. Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости. В противном случае может произойти поражение электрическим током, т.к
провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции
В противном случае может произойти поражение электрическим током, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции
Категорически запрещается нагревать таким прибором воду в металлической посуде или же соленые жидкости. В противном случае может произойти поражение электрическим током, т.к. провода в воде оголенные. Еще один момент – использовать данную самоделку рекомендуется только для нагрева воды для купания, для заварки чая лучше сделать кипятильник по предыдущей инструкции.
Итак, пошагово с фото примерами рассмотрим процесс сборки прибора. Первым делом подготавливаем двухжильный кабель с вилкой. Если готового нет под рукой, используйте провод ПВС, прикрутив с одной из сторон разборную электрическую вилку.
После этого зачищаем жилы с обратной стороны и прикручиваем их к лезвиям, как показано на фото ниже:
Далее свяжите по четыре спички нитками и разместите эти спички между лезвиями, чтобы предотвратить контакт.
Всю конструкцию связываем нитками, убеждаемся в правильности подключения, после чего можно осуществлять проверку.
Как правило, вода в стеклянной банке нагревается за несколько минут.
Наглядно увидеть технологию изготовления вы можете на видео ниже:
Кстати, по аналогичной схеме можно сделать кипятильник своими руками из болтов, лезвий канцелярского ножа, ложек, гвоздей, либо даже металлических пластин. Принцип работы и схема подключения проводов будут аналогичными. Главное – обеспечьте отсутствие контакта между двумя лезвиями (или что у вас будет), иначе произойдет короткое замыкание.
Вот и все, что хотелось рассказать вам о том, как сделать кипятильник своими руками в домашних условиях. Все же настоятельно рекомендуем использовать только заводские изделия, а еще лучше – электрический чайник, который будет на порядок безопаснее. Данные пошаговые инструкции мы предоставили в ознакомительных целях, чтобы электрики-самоучки могли открывать для себя что-то новое.
Будет интересно прочитать:
Автомобильный кипятильник на 12 v и 24 v Вольт
Совершая дальние поездки, водителям транспортных средств (будь это водитель КамАЗ или владелец легкового автомобиля), нередко встречаются дальние перегоны, по всей длине который нет кафе и достаточно мало заправочных станций, в которых можно заказать горячий напиток.
Автомобильный кипятильник представляет собой мобильный, компактный электрический прибор, предназначенный для нагревания воды до температуры кипения
Поэтому, чтобы взбодриться горячим кофе или чаем, в дороге, отличным вариантом будет использовать автокипятильник.
Виды устройств:
- В форме спирали;
- В виде стакана.
Стоит отметить, что для нагрева жидкости в автомобиле, можно использовать и газовую горелку, составной частью которой является газовый баллон
Но важно понимать, что данный вид устройств, достаточно дорогой
Спиралевидные устройства, по своей конструкции и принципу работы, практически не отличаются от обычных кипятильников. Подача питания к данным устройствам, производится посредством прикуривателя.
Кипятильник, погружается в емкость с водой и подключается к разъему
Важно понимать, что недопустимо извлекать устройство из емкости во включенном состоянии. Такие кипятильники, обладают рядом некоторых особенностей. Например, являясь достаточно компактными и легкими, они могут храниться в любом удобном месте
Но невозможность накрыть емкость крышкой при кипячении воды, приводит к тому, что вода начинает выплескиваться
Например, являясь достаточно компактными и легкими, они могут храниться в любом удобном месте. Но невозможность накрыть емкость крышкой при кипячении воды, приводит к тому, что вода начинает выплескиваться.
Лучшим вариантом нагревателя воды в машину, является использование устройства в виде кружки или стакана. Данное устройство, оснащено нагревательным элементом, который расположен в нижней части, что позволяет накрывать стакан крышкой.
Существует несколько разновидностей подобных изделий, которые работают от 12 и 24 вольт. Некоторые модели могут подключаться к разъему usb.
Кипятильник из лезвий для бритвы
Этот вариант уже стал классикой для людей, живших в период отечественного дефицита. За долгие годы появилась масса вариаций таких нагревательных приборов и приличный опыт в их реализации, поэтому рассмотрим такую модель более детально. Лезвия являются не единственным вариантом для электродов кипятильника, но их применяют наиболее часто и это обуславливается несколькими немаловажными причинами:
- Высокое качество стали – при электролизе, в толще воды протекает электрический ток, формируемый электронами металла, выделяемым из электродов. Из-за сопротивления жидкости далеко не все частицы переходят от одного электрода к другому, а выпадают в осадок в виде металла, значительно изменяя вкус воды. Бритвенные лезвия изготавливаются довольно качественно, поэтому процент осадка от такого кипятильника будет минимальным.
- Оптимальное соотношение геометрических и физических параметров – несмотря на то, что лезвия никто не изобретал в качестве электрода под кипятильник, они обеспечивают относительно высокую скорость нагрева жидкости.
- Массовое распространение – можно встретить практически в каждом доме, гараже или мастерской, из-за чего постоянно находятся под рукой.
Материалы для кипятильника из лезвий
Перед изготовлением вам необходимо обзавестись такими элементами:
Сами лезвия – для качественной работы кипятильника не имеет значения фирма и состояния режущих поверхностей, можно брать даже затупленные полотна
Важно чтобы они были одинаковой конструкции, лучше, если вы возьмете их из одной упаковки. Диэлектрик для изоляции одного лезвия в кипятильнике от другого – можно применить любые, имеющиеся у вас предметы (пластиковые крышки, пробки). Если ничего не приходит на ум, лучше всего для изоляции нагревательных элементов друг от друга использовать обычные спички
Материал для фиксации электродов в кипятильнике – чаще всего используются нитки
Если ничего не приходит на ум, лучше всего для изоляции нагревательных элементов друг от друга использовать обычные спички. Материал для фиксации электродов в кипятильнике – чаще всего используются нитки
Однозначно не стоит скреплять клеем, и уж тем более, не стоит прибегать к проволоке и другим металлическим изделиям – они сразу закоротят лезвия. Шнур питания с вилкой – подойдет любой вариант с многожильными медными проводами, которые удобно будет прикручивать вокруг лезвия.
Это минимальный набор, при желании вы можете усложнить конструкцию, используя крокодилы для подключения проводов к лезвиям или установив пластиковый брусок в качестве основы.
Порядок изготовления
Чтобы получить кипятильник из лезвий желательно иметь под рукой такие инструменты: пассатижи, нож или бокорезы, изоленту. Процесс изготовления заключается в следующем:
- зачистите провода на питающем шнуре с электрической вилкой, вам понадобиться около 2 – 3см оголенной жилы;

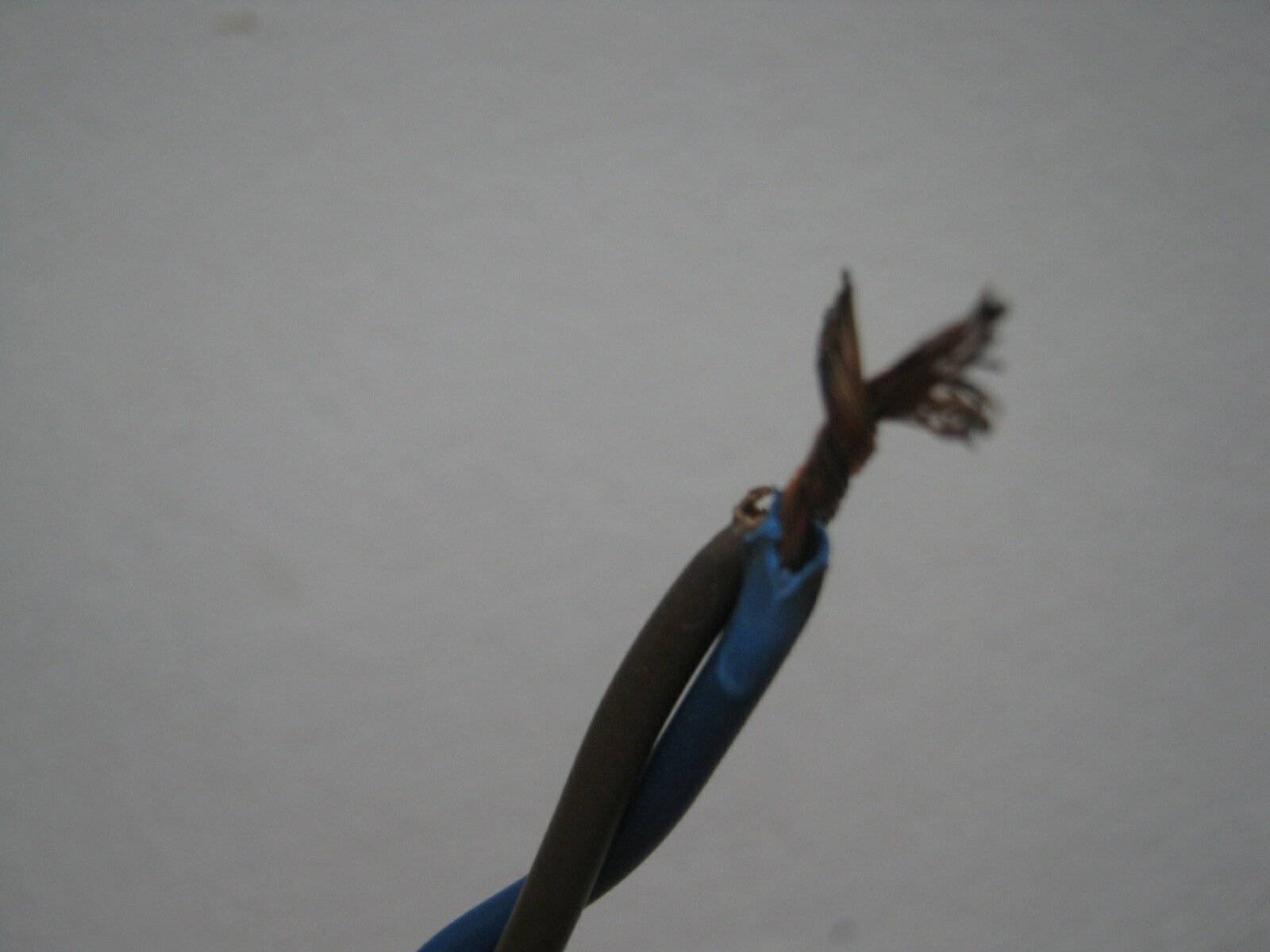

Рис. 1. Зачистите провода
- прикрутите каждый из концов провода к лезвию, заметьте, не пытайтесь их паять – это бесполезно, вам нужно плотно прикрутить провод, если не получается вручную, возьмите пассатижи;
Рис. 2: Прикрутите провода к лезвию
- зафиксируйте лезвия на расстоянии друг от друга при помощи диэлектрика, в данном случае используются спички;

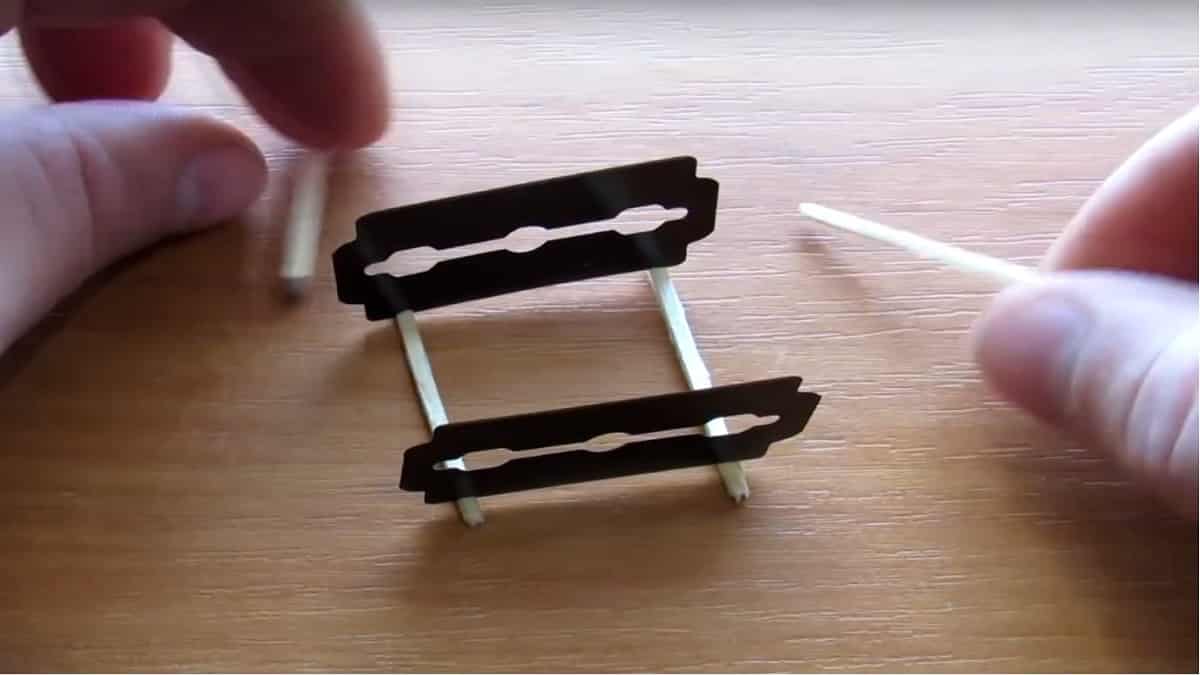

Рис. 3: положите спички между лезвиями
- обмотайте полученный кипятильник нитками, чтобы он не распался в процессе эксплуатации, если он держится и так, можете обойтись и без ниток.
Рис. 4: скрепите лезвия ниткой
Самодельный водонагреватель готов, следует отметить, что расстояние между лезвиями определяет и параметр потребляемой из сети мощности, и скорость нагрева. Поэтому наиболее быстрый нагрев вы получите при расстоянии в 2 -3мм (на толщину спички), при расстоянии в 2 – 3 см время нагрева пропорционально увеличится.
Рис. 5: перпендикулярное размещение лезвий на спичках
Но количество электроэнергии, расходуемое для закипания воды, допустим, в пол-литровой банке, будет одинаковым для обоих случаев.
Не забывайте, что все самодельные кипятильники, пропускающие электрический ток через нагреваемую жидкость, нельзя погружать в металлические емкости, они будут находиться под потенциалом и могут ударить током. Подойдет только посуда из диэлектрического материала – стекло, полимер и прочие.

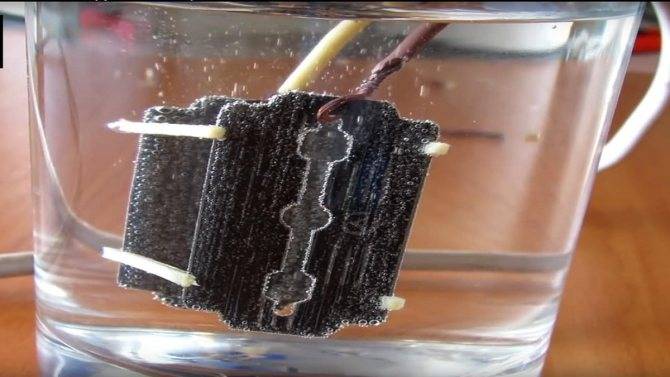

Рис. 6: кипятильник из лезвий в действии
Из ТЭНа чайника
Также кипятильник можно собрать из ненужного электрического чайника, при условии, что нагревательный тэн исправен. В данном случае ничего лишнего придумывать не нужно – вам понадобиться сам тэн и шнур с вилкой. Для начала проверьте целостность обоих деталей от электрического прибора при помощи мультиметра.
Рис. 7: проверьте исправность мультиметром
Прозвоните шнур и ТЭН, если они исправны, значит, их можно смело использовать для изготовления кипятильника.
Для соединения выводов ТЭНа удобнее применить клеммные зажимы, но если таких не окажется под рукой, можно использовать и обычный паяльник.
Для изготовления кипятильника выполните такую последовательность действий:
- разберите чайник и выньте из него ТЭН, ту же процедуру проделайте с подставкой и достаньте из нее шнур, если длины кабеля достаточно, можно просто обрезать его у основания.
- при помощи ножа или кусачек удалите изоляцию с краев провода;
- закрепите клеммные зажимы на контактах ТЭНа при помощи отвертки;
- с другой стороны к клеммам подключите зачищенные провода шнура;
Рис. 8: подключите провода к ТЭНу
- проверьте мультиметром цепь кипятильника и сопротивление между выводами штепсельной вилки и корпуса.
Рис. 9: готовый кипятильник из ТЭНа
Кипятильник готов, его можно использовать как для нагревания технической воды, так и для кипячения питьевой. По своим параметрам работы он ничем не отличается от классического чайника или кипятильника, поэтому может использоваться и в металлических емкостях. В связи с тем, что в нагревательном устройстве применяется заводской тэн, вы получаете довольно мощный кипятильник.
Водонагреватель из подручных материалов
Существует еще один способ быстрого изготовления кипятильника, но он является довольно опасным
Такой прибор нельзя оставлять без присмотра, а при использовании необходимо соблюдать особую осторожность
Нам понадобятся такие материалы:
- два металлических предмета. Это могут быть гвозди, ложки, болты или ножи, но чаще всего для изготовления кипятильника используют лезвия;
- спички или другие деревянные предметы;
- нитки швейные;
- шнур с вилкой.
Прежде всего необходимо подсоединить металлические пластины (лезвия) к зачищенным контактам электрошнура. Для большей надежности можно воспользоваться паяльником.
Собирается кипятильник таким образом: на одно лезвие укладываются обмотанные спички, затем они накрываются вторым лезвием. Затем эта конструкция также обматывается нитками для надежности.
Научиться делать кипятильники можно благодаря этому видео:
В жизни иногда возникают непредвиденные обстоятельства. Одной из таковых является отсутствие горячей воды, например, во время проведения ремонтных работ, когда отсутствует газ, без которого воду никак не вскипятишь. А тут назло еще сломался электрический чайник, а кипятильника в доме нет вовсе. Тогда мы начинаем задумываться, как своими руками в домашний условиях можно сделать кипятильник. Оказывается, смастерить такой нагревательный прибор совсем несложно, главное, найти необходимые материалы в своей квартире.
Самодельный кипятильник или примитивный нагревательный прибор на 12 вольт можно смастерить из подручных средств
Для этого нам понадобится:
- Заизолированный отрезок двухжильного провода.
- Лезвие, которое используется для бритвенного станка в количестве 2-х штук. А также можно применить лезвие для малярного ножа. Если таковых не окажется в вашей квартире подойдут даже две металлические ложки.
- Кастрюля или банка для воды.
- Две спички или деревянные щепки.
- Нитки.
1 вариант
. К концам лезвий нужно примотать провод. Нельзя допускать, чтобы лезвия соприкасались друг с другом. Для этого между ними устанавливаем с двух сторон распорки из спичек или деревянных щепок. Затем следует смотать лезвия ниткой. Провода также не должны соприкасаться. Самодельный кипятильник на 12 вольт осталось опустить в емкость с водой, включить в розетку и подождать, пока она закипит.
2 вариант
При использовании металлической емкости для кипячения воды, один провод можно подсоединить к кастрюле, а к другому концу примотать лезвие, ложку или другой имеющийся металлический предмет
Важно следить за тем, чтобы последний не касался стенок металлической емкости. Получается кипятильник на 12 вольт. Получается кипятильник на 12 вольт
Получается кипятильник на 12 вольт.
Важно соблюдать технику безопасности
при использовании данного нагревательного прибора:
- Перед тем как собираетесь применить самодельный кипятильник необходимо тщательным образом проверить на прочность все соединения конструкции.
- Ни в коем случае нельзя опускать руки в воду во время нагревания жидкости (вас может ударить током).
- Не оставляйте включенный нагревательный прибор без присмотра.
- Не рискуйте кипятить соленую воду. В противном случае вы спровоцируете взрыв, вследствие чего большая часть воды выплеснется из емкости.
- Не используйте данную конструкцию больше месяца. А также задумайтесь о качестве воды, которую вы собираетесь употреблять. Из-за попадания в нее металлов вода становится некачественной.
Автомобильный кипятильник на 12 v и 24 v Вольт
Совершая дальние поездки, водителям транспортных средств (будь это водитель КамАЗ или владелец легкового автомобиля), нередко встречаются дальние перегоны, по всей длине который нет кафе и достаточно мало заправочных станций, в которых можно заказать горячий напиток.
Автомобильный кипятильник представляет собой мобильный, компактный электрический прибор, предназначенный для нагревания воды до температуры кипения
Поэтому, чтобы взбодриться горячим кофе или чаем, в дороге, отличным вариантом будет использовать автокипятильник.
Виды устройств:
- В форме спирали;
- В виде стакана.
Стоит отметить, что для нагрева жидкости в автомобиле, можно использовать и газовую горелку, составной частью которой является газовый баллон
Но важно понимать, что данный вид устройств, достаточно дорогой
Спиралевидные устройства, по своей конструкции и принципу работы, практически не отличаются от обычных кипятильников. Подача питания к данным устройствам, производится посредством прикуривателя.
Кипятильник, погружается в емкость с водой и подключается к разъему
Важно понимать, что недопустимо извлекать устройство из емкости во включенном состоянии. Такие кипятильники, обладают рядом некоторых особенностей. Например, являясь достаточно компактными и легкими, они могут храниться в любом удобном месте
Но невозможность накрыть емкость крышкой при кипячении воды, приводит к тому, что вода начинает выплескиваться
Например, являясь достаточно компактными и легкими, они могут храниться в любом удобном месте. Но невозможность накрыть емкость крышкой при кипячении воды, приводит к тому, что вода начинает выплескиваться.
Лучшим вариантом нагревателя воды в машину, является использование устройства в виде кружки или стакана. Данное устройство, оснащено нагревательным элементом, который расположен в нижней части, что позволяет накрывать стакан крышкой.
Существует несколько разновидностей подобных изделий, которые работают от 12 и 24 вольт. Некоторые модели могут подключаться к разъему usb.
Самодельный кипятильник на 12 вольт
Несмотря на то, что в продаже имеются различные варианты электрочайников и кипятильников для использования в автомобиле, изготовить кипятильник своими руками на 12 вольт не так просто. Самостоятельно создать ТЭН невозможно, разве что применить керамические резисторы ПЭВ.
Кроме того, при мощности кипятильника 300 Вт, потребуется сила тока 25 ампер. Многовато для аккумулятора. Тем не менее, сопротивление резистора для такого кипятильника можно вычислить по формуле:
где P — требуемая мощность в Ваттах, а R — сопротивление в Омах. Например, если требуется мощность 300 Вт, то необходим резистор на 0.5 Ом. Если такого найти не удастся, то пожно соединить два резистора по 1 Ом параллельно. Напомним, что при параллельном соединении сопротивление делится на количество, а при последовательном — умножается.
Основная проблема — качественную питьевую воду получить не удастся, так как вода будет контактировать с электротехническим изделием.
Используемые материалы для изготовления-кипятильника
Для изготовления кипятильника Вам понадобится:
- паяльник;
- паяльное олово;
- пассатижи;
- тэн электрического чайника;
- паяльная кислота;
- штепсельная вилка;
- кабель ПВС 2*0,75.
Паяние проводов
Концы проводов кабеля предварительно зачищаются от изоляции, протравливаются спирто-канифольным флюсом либо паяльной кислотой, на концы проводов наносится слой олова. Контакты тэна так же протравливаются и припаиваются к концам проводов кабеля. Длина кабеля выбирается на Ваше усмотрение.
Для надежного контактного соединения с вилкой, концы проводов кабеля так же протравливаются,- с последующим нанесением олова.
Изоляция контактов
В качестве изоляционного материала для соединения провода с тэном, на отдельный провод предварительно надевается кембрик, затем после припаивания проводов,- кембрики надеваются на контакты тэна.
Фото и описание
Чтобы предоставить информацию в более наглядном виде, тема будет дополнена личными фотоснимками.
На фотоснимке №1 показан самодельный кипятильник, которым мы уже пользуемся более десяти лет. Для изготовления подобного кипятильника Вам понадобится примерно минут пятнадцать.

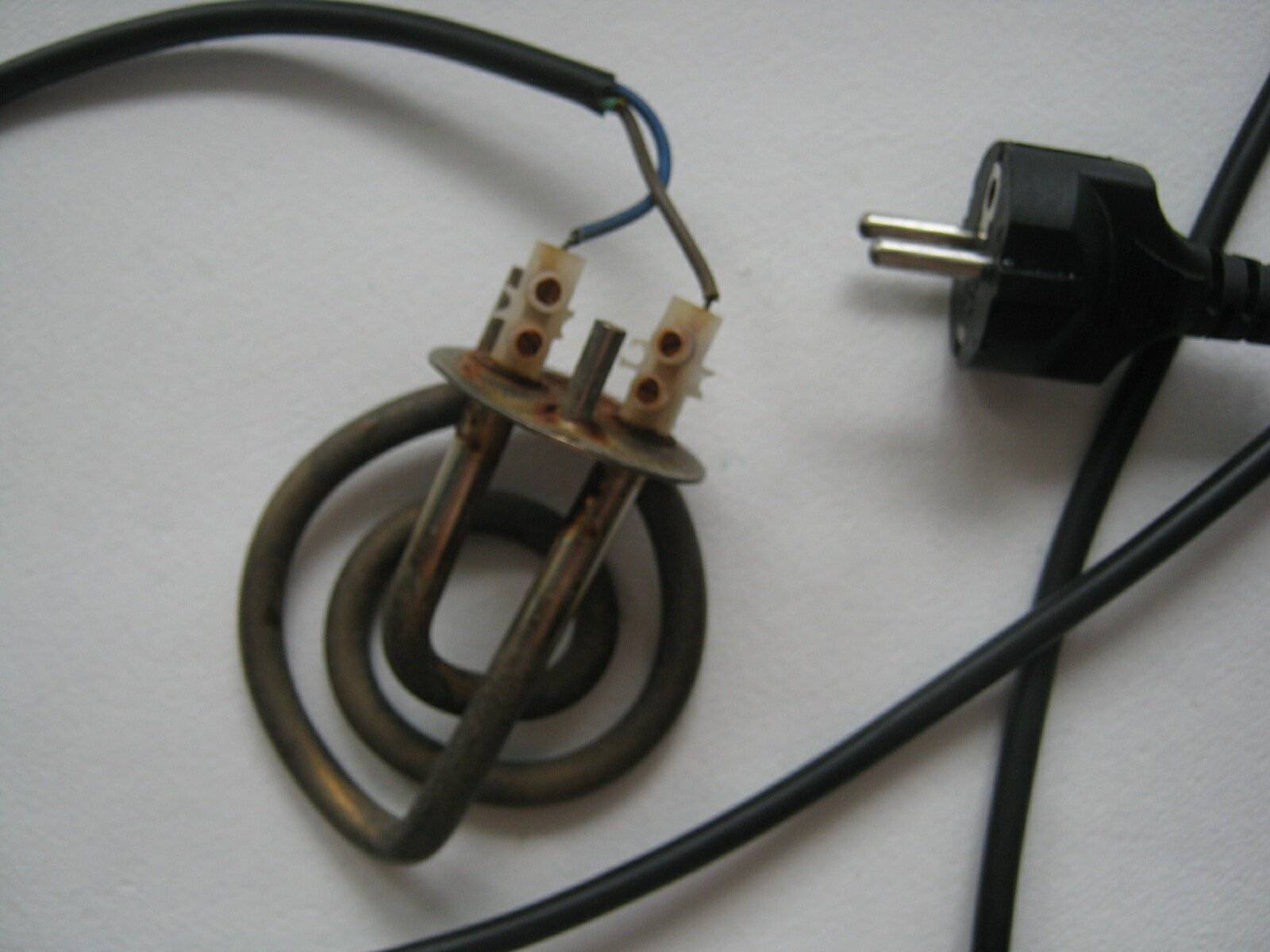

В данном изображении \фото №2\ наглядно видно, что к контактам ТЭНа от бывшего в эксплуатации электрического чайника — подсоединены клеммники.
Два провода сетевого кабеля соответственно также соединяются с клеммниками. Все довольно просто, берется ненужный сетевой кабель со штепсельной вилкой и любой нагревательный элемент — ТЭН для нагрева воды.
Измерение сопротивления-ТЭНа
Диагностика ТЭНа для нашего примера с кипятильником, проводится следующим способом:
Прибор Мультиметр устанавливается в диапазон для измерения сопротивления, два щупа прибора можно соединить со штырьками штепсельной вилки как показано на фотоснимке №3. Дисплей прибора на фотоснимке показывает общее сопротивление — сопротивление сетевого кабеля и нагревательного элемента \ТЭНа\.
Значение сопротивления при данном измерении составляет — 27 Ом.

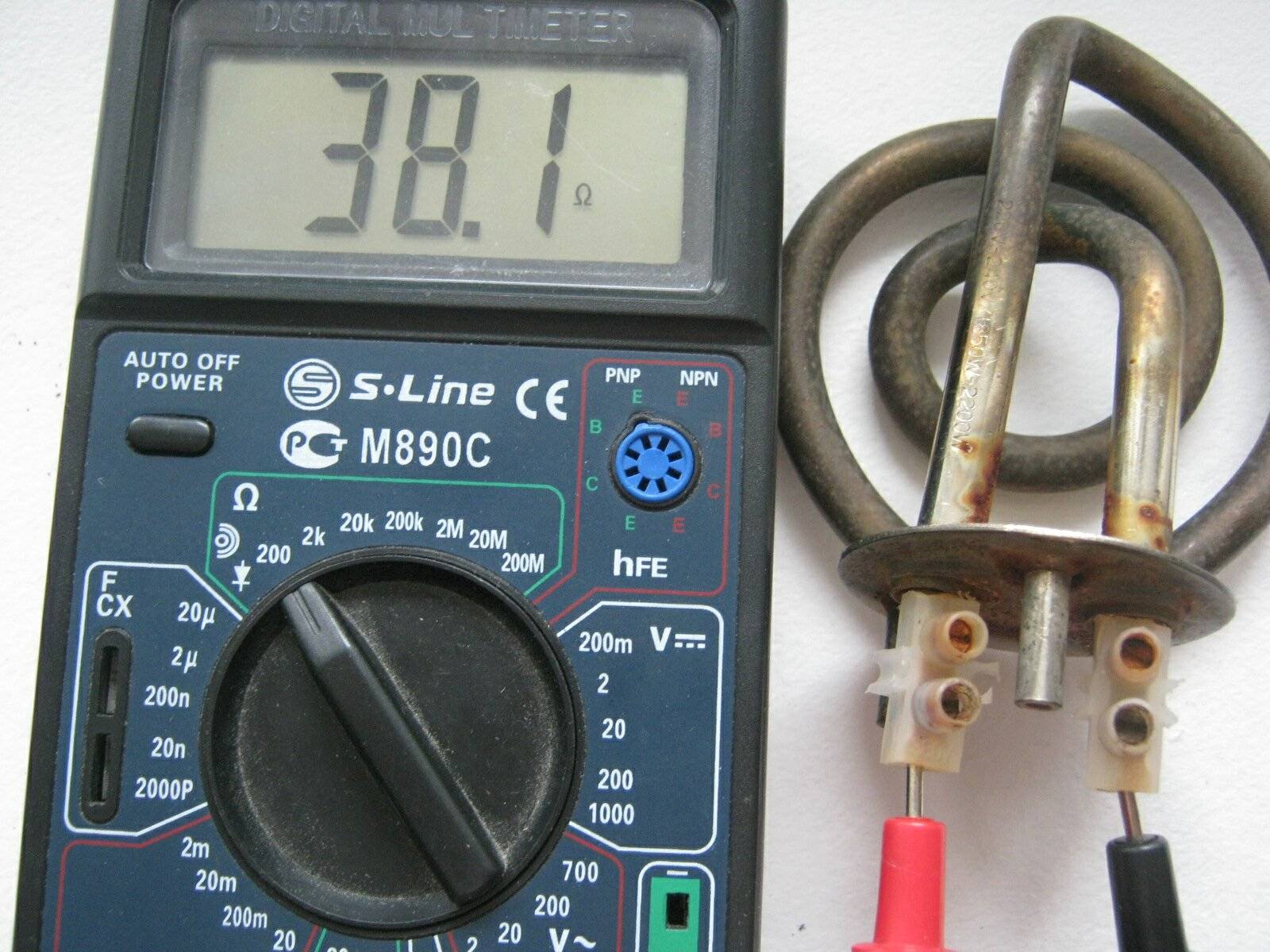

При измерении сопротивления отдельного нагревательного элемента — ТЭНа \фото №4\, сопротивление составляет — 38,1 Ом.
Для обеих способов измерения сопротивления можно сделать вывод, что показание прибора у нас удовлетворительное и соответствует сопротивлению данного нагревательного элемента.
Как проверить сетевой кабель
Проверка отдельно взятого сетевого кабеля как для кипятильника так и для любых типов бытовой техники, проводится следующими методами:
К примеру нам нужно проверить сетевой кабель \электрический шнур\ со штепсельной вилкой. Для этого, можно замкнуть накоротко два провода сетевого кабеля \фото №5\ и к штырькам штепсельной вилки подсоединить два щупа прибора \фото №6\.
Фото №6

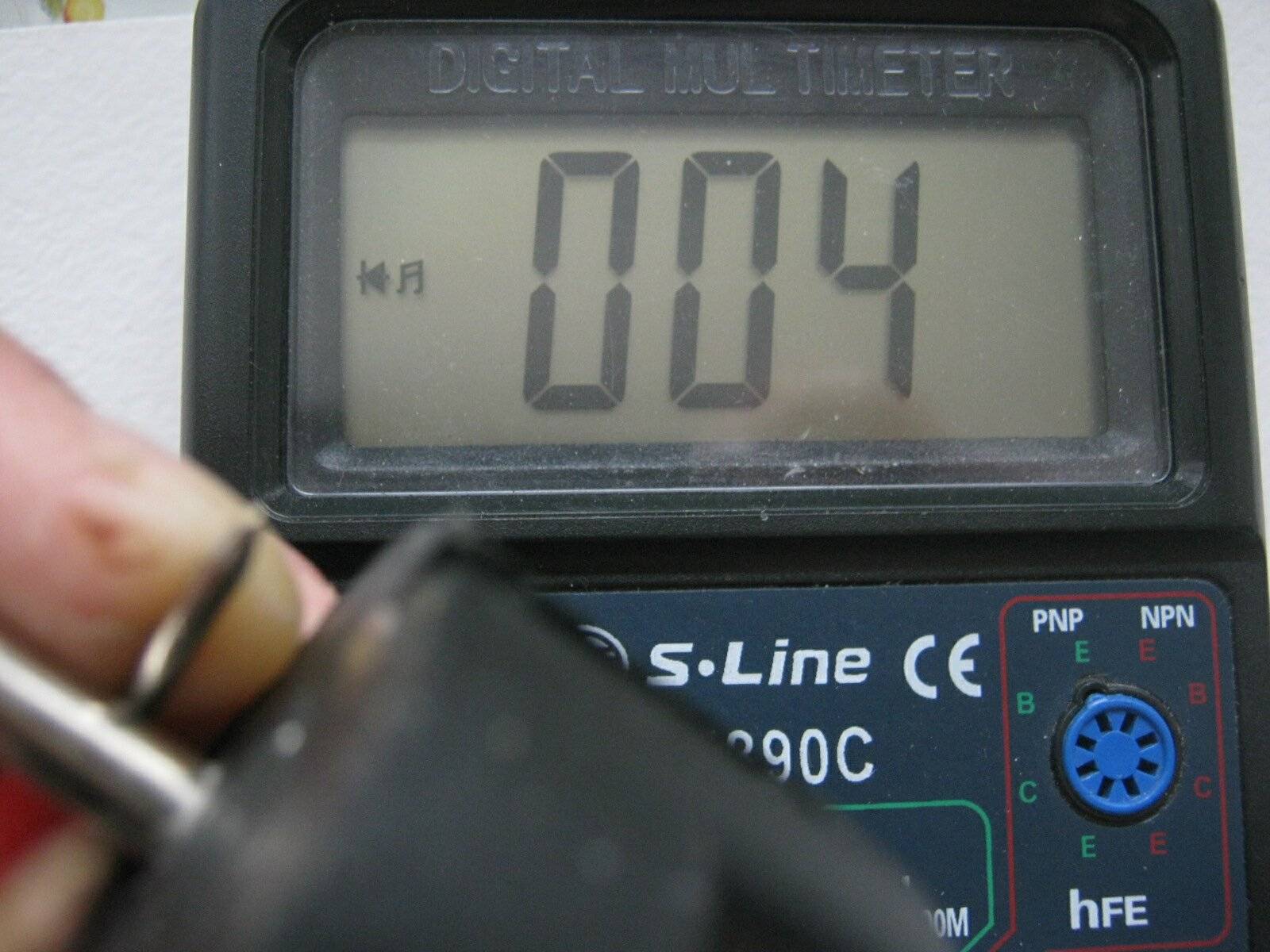

В данном показании прибора \фото №6\ при целостности двух проводов сетевого кабеля, — дисплей прибора показывает на очень малое сопротивление, сопротивление по своему значению равное режиму короткого замыкания.
Это будет означать, что какого либо разрыва в сетевом кабеле нет и что кабель пригоден к своей эксплуатации.
Фото №7

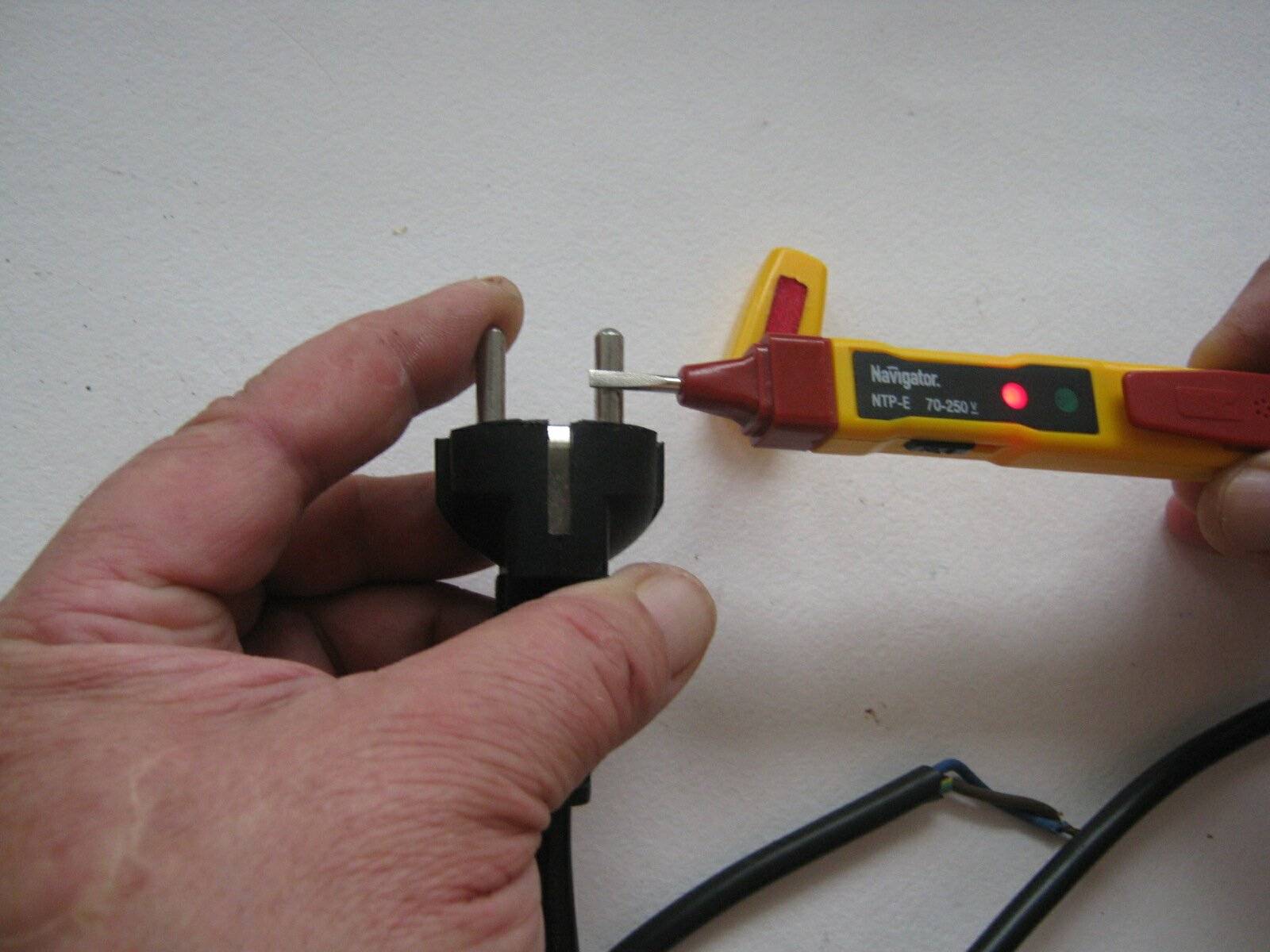

Следующий метод диагностирования сетевого кабеля показан в изображении фотоснимка №7. То есть мы также один конец сетевого кабеля замыкаем накоротко \фото №5\ и пробником прикасаемся к одному из штырьков штепсельной вилки.
Таким же способом проверяются каждые отдельно взятые провода сетевого кабеля:
- для подключения \фаза, нейтраль\;
- земля \заземляющий провод\.
И как напоминание ко всему сказанному, — подобная диагностика проводится пассивным способом \без подключения к внешнему источнику переменного напряжения\. При диагностировании любой электрической схемы — кипятильника, электрического чайника и так далее, в том случае если значение сопротивления будет составлять нулевой показатель — электрические соединения следует пересмотреть.
На этом пока все. Следите за рубрикой
Взрослое поколение и студенты наверняка знают идею сборки самодельного кипятильника из двух лезвий и пары спичек. Такую самоделку очень часто использовали на стройках, либо в армии, общежитиях при отсутствии нормального кипятильника или плиты. Однако помимо такого способа существует еще несколько вариантов изготовления электрокипятильника из подручных средств. Если вас заинтересовала эта тема, предлагаем вам ознакомиться с простейшими инструкциями, объясняющими, как сделать кипятильник своими руками в домашних условиях. Чтобы информация была для вас более понятной, мы дополнительно подготовили наглядные фото примеры и схемы изготовления.
Технология изготовления
- Кабель питания с вилкой (желательно сечением не менее 0.75).
- Два безопасных лезвия. Острота кромки не имеет значения, обычно использовались как раз тупые, использованные. Будет лучше, если оба электрода будут одинаковыми (для равномерного износа). В случае с лезвиями — одна фирма, желательно из одной упаковки.
- Диэлектрик для установки между лезвиями. Обычно использовались спички. Просто опускать электроды в свободно подвешенном состоянии нельзя. Они могут соприкоснуться (двигаясь при кипении), и произойдет короткое замыкание.
- Нитка для фиксации элементов конструкции. Как показала практика — это самый безопасный способ крепления. Клей использовать нельзя, остальной крепеж просто не подходит.
Для того чтобы сделать такую конструкцию, вам потребуется наличие следующих элементов:
Процедура изготовления простая, можно разбить на несколько шагов:
Берете провод сечением не менее 0,75 мм 2 . Зачищаете концы жил провода и надежно прикручиваете их к лезвиям
Обратите внимание на то, что лезвия не должны соприкасаться. Для этого устанавливаете между ними спички — они выполнят функцию распорок и защитят от короткого замыкания
При помощи ниток привяжите лезвия, чтобы они не могли свободно перемещаться.
Мнение эксперта Стребиж Виктор Павлович, эксперт по освещению и электрике Любые вопросы задавайте мне, я помогу!
Кроме этого, применение электролитического способа нагрева воды негативно отражается на ее вкусовых качествах, поэтому данный вариант нагрева наиболее подходит для технических жидкостей. Если же вам что-то непонятно, пишите мне!
Устройство, назначение, принцип действия кипятильников и водонагревателей
| Название оборудования | Назначение | Составные части | Принцип действия |
| Кипятильники непрерывного действия электрические (КНЭ-25) | Для приготовления кипятка для различных технологических нужд | 1. корпус цилиндрический 2. кипятильный сосуд 3. сборник кипятка 4. питательная коробка 5. сливной кран 6. сигнальная трубка 7. сигнальная лампа 8. крышка | 1. холодная вода из водопровода поступает в кипятильную коробку, из нее в кипятильный сосуд 2. вода закипает, по переливной трубке поднимается в сборник кипятка 3. если вода вовремя не сливается, то кипяченая вода переливается обратно в питательную коробку |
| Кипятильник периодического действия | 1. корпус 2. кипятильный сосуд 3. нагревательный элемент на дне кипятильного сосуда 4. сливной кран 5. крышка | Кипятильник является наливным. Воду заливают в кипятильный сосуд, включают. Когда вода закипает, ее используют. После полного слива воды, заливают новую порцию холодной воды | |
| Кипятильник газовый | 1. корпус 2. постамент 3. кипятильный сосуд 4. питательная коробка с клапаном 5. сборник кипятка 6. кран для разбора воды | Принцип действия аналогичен электрическим кипятильникам | |
| Водонагреватель электрический | Для нагрева воды до 96оС, используют в санитарных целях | 1. корпус – стальной резервуар 2. тены устанавливаются на крышке, имеют защиту от сухого хода 3. два патрубка для подачи и разбора воды 4. на кожухе укреплен шкаф с пусковой аппаратурой и приборами автоматики | Нагрев воды осуществляется приборами автоматики |
Правила эксплуатации водогрейного оборудования
Возможные неисправности и способы устранения
Тема 2.4. Устройство, назначение и безопасная эксплуатация холодильного оборудования
Значение холодильного оборудования для ПОП
1. Создание условий длительного хранения скоропортящихся продуктов
Охлаждение – это отвод тепла от продуктов питания, сопровождающийся понижением их температура.
В основе способов получения искусственного холода лежат процессы изменения агрегатного состояния вещества.
Способы получения искусственного холода
| Агрегатное состояние вещества | Сущность процесса изменения |
| Плавление | Твердое Жидкое |
| Кипение | Жидкое Газообразное |
| Сублимация | Твердое Газообразное |
| Способы охлаждения | Ледяное | Льдосоляное | Сухой лёд |
| Физ. сущность | Плавление льда и снега | Концентрированная смесь льда и поваренной соли | Сублимация твердой углекислоты |
| Применение | ледники | Смесь льда и поваренной соли | Куски твердой углекислоты |
| Температура охлаждения | -6 — 8о С | -21 — 20о С | -78 — 90о С |
Полезные советы Схемы для подключения Принципы работы устройств Главные понятия Счетчики от Энергомера Меры предосторожности Лампы накаливания Видеоинструкции для мастера Проверка мультиметром
Заключение
Кипятильник из подручных средств можно изготовить своими руками без финансовых затрат. Все без исключения самодельные изделия следует эксплуатировать таким образом, чтобы не происходило соприкосновение человеческого тела с нагреваемой жидкостью или с неизолированной частью токоведущих элементов. Запрещается оставлять кипятильник, сделанный своими руками, без присмотра, а также в местах, где к включенному устройству возможен доступ детей.
- https://www.asutpp.ru/kipyatilnik-svoimi-rukami.html
- https://profazu.ru/bytovaya-tehnika/samodelki/kipyatilnik-svoimi-rukami.html
- https://technosova.ru/dlja-kuhni/kipjatilnik-chajnik-termopot/kipjatilnik-svoimi-rukami/
