Делаем экономичный самодельный водонагреватель

Закон что дышло, куда повернут туда и вышло

Конструкция на Ютуб не является противозаконной, но не отличается большим удобством. Еще меньше шансов правильно ее настроить на использование. Вот пара советов, которые помогут это как-то сделать:

Радиатор на видео напоминает нечто из капота авто. Недосуг было разбираться, что именно это такое, но смысл в том, что понадобится не просто змеевик, а вот именно такая рифленая поверхность. Это значительно увеличит КПД устройства, от которого зависит в конечном итоге и эффективность, и плата за газ (при наличии счетчика).

Этот прибор является газовым водонагревателем проточного типа, который должен выдавать порядка 4-х литров теплой воды в минуту. Несложно посчитать, какая мощность у него должна быть для этого:

N = A / t = (4200 х 4 (45 — 8)) / 60 = 10,36 кВт, это достижимая для заводского газового водонагревателя мощность. Получится ли сделать соответствующий теплообменник дома, можно узнать, только попробовав.

Само устройство представляет собой змеевик, который одним концом подключен к холодному стояку, а другим к душевой насадке или смесителю. Поток регулируется вентилем. В этом смысле придется использовать старый чугунный кран на входе или бронзовый на выходе змеевика. Радиатор кладется на решетку варочной панели и нагревается одной или двумя конфорками. Понятно, что шланг должен быть жаростойким, в противном случае возможны различные неприятные последствия.

За работой прибора должен наблюдать взрослый и в случае опасности перекрыть подачу голубого топлива, пока кто-либо моется или занимается посудой. Газовая колонка или электрический водонагреватель с этой точки зрения гораздо безопаснее. Хотелось бы еще добавить, что даже покупное оборудование нуждается в настройке, это значит, что потребуется вмешательство квалифицированного мастера. Иногда замене подлежит комплект жиклеров (форсунок), в других случаях ставится редуктор в тракт подачи газа. В последнем случае система напоминает традиционное питание пропаном-бутаном.

Виды бойлеров

Бойлеров существует несколько видов, и то, как будет производиться монтаж водонагревателя, зависит от конструкции и типа агрегата.

  1. Агрегат косвенного нагрева. В них отсутствуют ТЭНы, а жидкость в баке может нагреваться от внешних источников (системы отопления, с использованием твердотопливного или газового котлов, гелиосистемы, с применением солнечных батарей). Аппараты могут быть как настенные, так и напольные (емкость может достигать до 1000 литров, и при монтаже их приходится ставить на пол).
  2. Газовый накопительный бойлер. Данный вид аппаратов не стоит путать с газовыми колонками, по своей сути являющиеся нагревателями проточного типа. Вода в газовом агрегате греется за счет сгорания газа и находится в специальном резервуаре. Установка бойлера своими руками не рекомендуется по причине того, что подключение к газу должно проводиться специалистами. Кроме того, нужно обеспечить хорошую вытяжку для продуктов сгоревшего газа.
  3. Электрический накопительный агрегат. Электрические бойлеры пользуются наибольшей популярностью. Жидкость в них нагревается с помощью ТЭНов, установленных внизу бака. Температура регулируется встроенным термостатом. На примере водонагревателя Термекс можно увидеть, что существует и электронное управление нагревом жидкости в агрегате. Электрические аппараты имеют компактные размеры и просты в установке и подключении.

Виды бойлеров косвенного нагрева

Классические модели

Бойлер косвенного нагрева – цилиндрический, кубический или прямоугольно-параллелепипедный аппарат накопительного типа, с помощью которого производится и подается горячая вода к смесителям сантехнических приборов. Устанавливается в столовых, барах, ресторанах, а также в домах с автономным или (и) централизованным отоплением с целью создания системы ГВС.

В конструкцию и комплектацию агрегата входят: корпус, состоящий из внешнего кожуха, утеплителя и внутреннего бака; змеевик-теплообменник, магниевый анод и рециркуляционный патрубок; подвод/отвод для холодной/горячей воды и вход/выход для циркулирующего теплоносителя; насос, термометр, термостат, сливной кран, водный фильтр и трехходовой клапан; группа безопасности и блок управления. Крепится прибор вертикально в непосредственной близости от котла в специально предусмотренном помещении: объемом ≤ 200 л к капитальной стене, емкостью ˃ 200 л – к полу.

Отличительная особенность рассматриваемого накопителя – отсутствие штатного источника питания, место которого занимает котел, вырабатывающий энергию для отопительной системы. Чтобы к мойке, раковине, ванне и душу поступала горячая вода, агрегат «привязан» одним замкнутым контуром к СГВС, другим – к СО.

Часть теплоносителя, предназначенного для радиаторов, направляется в бак, сверху вниз проходит через змеевик, возвращается в котел; холодная вода подается в емкость, снизу вверх нагревается от теплообменника, под давлением движется к смесителям, по кольцевому трубопроводу рециркулирует обратно.

Поскольку доля тепловой энергии, предназначенной для отопления, потребляется бойлером, одноконтурный котел подбирается с 30-процентным запасом мощности, кроме того, на входе в бак устанавливается 3-ходовой клапан, который посредством реле регулирует баланс между системами. Не менее полезен утеплитель, благодаря наличию которого вода за сутки остывает всего лишь на 2…4 °С.

Преимущества классических бойлеров косвенного нагрева:

  • высокая производительность – одновременная подача к нескольким точкам разбора;
  • возможность рециркуляции – после открытия крана мгновенно поступает горячая вода;
  • наличие теплоизоляции – жидкость остывает в сутки не более чем на 4 °С;
  • фактор косвенного нагрева – низкая себестоимость получаемой воды;
  • простота конструкции – удобство пользования.

Недостатки:

  • длительность нагрева при больших габаритах бака;
  • периодический отбор тепла из системы отопления;
  • невысокая эффективность в сезон «весна-осень».

Как видно, наибольший плюс классических моделей – отсутствие потребления электричества, газа или другого топлива. Существенный минус – по завершении отопительного сезона это преимущество теряет силу.

Комбинированные модели

Комбинированный бойлер – это усовершенствованная модификация классической модели, которая после отключения отопления использует собственные источники энергии.

Конструктивное исполнение предусматривает: дополнительный теплообменник под контур, например, с солнечной батареей; фланец для присоединения «мокрого» или «сухого» ТЭНа. Эти устройства, в зависимости от целесообразности, работают как в паре с отопительным котлом, так и самостоятельно – ТЭН, во избежание преждевременного износа, на время длительного простоя отключается от бака.

Кроме данных устройств, в сеть ГВС может врезаться тепловой насос или (и) система централизованного отопления. Для обеспечения безопасности, так же как и в случае с классической версией, устанавливаются: на входе в накопитель – обратный и предохранительный клапаны для предотвращения обратного тока и слива излишек воды; на выходе – гидроаккумулятор для регулирования объема жидкости, меняющегося под воздействием температуры.

Преимущества комбинированных бойлеров косвенного нагрева:

  • широкие возможности комплектации источниками питания;
  • доступность эксплуатации только 1 либо сразу 2 теплообменников;
  • высокие теплосберегающие характеристики;
  • эффективное обеспечение горячей водой;
  • несложное периодическое обслуживание;
  • комфортность пользования.

Недостатки:

  • сравнительно непростой монтаж системы;
  • высокая общая стоимость.

По сравнению с классическими комбинированные модели более практичные, поскольку обладают возможностями подключить ТЭН и второй контур подогрева. Правда, за дополнительные источники энергии нужно платить.

Бойлер для нагрева воды электричеством: как сделать нагреватель из газового баллона самостоятельно

Схема бойлера

Если зимой бойлер косвенного нагрева прогревается за счет отопительной системы, то на летний период целесообразно оснастить его ТЭНом. В качестве бака для бойлера может послужить один или два газовых баллона, которые можно найти у себя дома. Подойдет как новый баллон, так и бывший в употреблении.

Можно использовать один баллон, но поскольку емкость его невелика (обычно 50 литров), целесообразнее взять сразу два баллона и сварить их между собой, отрезав дно у обеих емкостей. Стенки баллонов выполнены из нержавеющей стали, которая отлично подходит для длительного взаимодействия с горячей водой.

Инструменты и материалы

Чтобы собрать бойлер, потребуется:

  • сам баллон или два, если планируется сделать нагреватель большого объема;
  • болгарка;
  • углошлифовальная машинка для зачистки поверхностей;
  • змеевик (самостоятельно сделанный из медной или латунной трубы), либо труба;
  • нитро-грунтовая краска;
  • электродрель с корончатой насадкой;
  • фитинги и шаровые краны для соединения конструкции с трубопроводом;
  • трубогиб для формирования витков, либо полено, труба подходящего размера (если конструкция подразумевает использование змеевика, а не прямой трубы);
  • плотный полиэтилен или ткань, а также напыляемый полиуретан для теплоизоляции;
  • крепления для подвеса или опоры.

Когда все материалы готовы, можно приступать к изготовлению.

Инструкция по изготовлению

Подготовка состоит из следующих этапов:

Газовый баллон для бойлера

  1. Сначала подготавливается газовый баллон.  Его необходимо хорошенько почистить и распилить при помощи болгарки.
  2. Затем внутреннюю поверхность зачищают с использованием углошлифовальной машины, моют, сушат и покрывают нитро-грунтовой краской, чтобы избежать запаха газа от воды при эксплуатации.

Затем приступают к сборке водонагревателя.

Сборка

Сборка выполняется в следующей последовательности:

  1. В баллоне электродрелью просверливают отверстия подвода холодной воды и отвода горячей. Также делается отверстие под змеевик или трубу.

Сборка бойлера из газового баллона

  1. Отверстия зачищают и устанавливают в них фитинги и шаровые краны.
  2. В нижней части бака сверлят еще одно отверстие, через которое будет сливаться застоявшаяся вода.
  3. С помощью трубогиба из медной трубы диаметром 10мм делают змеевик. Изготавливать его стоит по заранее проведенным расчетам. Концы змеевика загибают в одном направлении на расстоянии 20-30 см.
  4. В отверстия, выпиленные под змеевик, приваривают резьбовые штуцеры.
  1. Змеевик вставляется в высверленные для него отверстия и приваривается.
  2. При разрезании баллона посередине, в нижней части монтируют ТЭН, высверливая под него отверстие и вкручивая резьбовую насадку. Если же конструкция бака предполагает наличие отдельного дна, крышки и центральной части, электрический нагреватель можно установить в конце сборки.
  3. Снаружи бак утепляется теплоизоляционным материалом. Все патрубки защищают при помощи полиэтилена и ткани, а затем наносят напыляемый полиуретан. Если хочется сэкономить. Можно использовать монтажную пену, завернутую в фольгированную телпоизоляцию.

Теплоизоляция для бойлера

  1. К бойлеру приваривают крепления и размещают его в выбранном месте.

В конце работ накручивают фитинги, краны, и монтируют верхнюю крышку. Лучше не заваривать ее, а закрепить на болты или стальную проволоку, чтобы иметь доступ внутрь бака.

Описанные в тексте варианты самодельных бойлеров косвенного нагрева – лишь некоторые из возможных. Наряду с цилиндрическими бойлерами сантехники-любители собирают также конструкции на основе квадратных емкостей, делают многослойную обмотку вместо однослойной. Главное – правильно рассчитать конструкцию, чтобы бак имел достаточный объем, а змеевик обеспечивал нужный уровень прогрева.

Монтаж автоматического водонагревателя

Материалы:

  1. Бак накопителя.
  2. Большой бак для холодной воды (емкостью не менее 50 л, это может быть любая емкость, например бочка).
  3. Унитазный клапан с поплавком.
  4. Материалы, необходимые для монтажа водопровода (шланги гибкой подводки, фурнитура для подключения шлангов подачи воды (компрессионные гильзы с втулкой, накидные гайки и штуцеры, уплотнители), смеситель).
  5. Материалы, необходимые для монтажа электропроводки (провода, клеммы, лампочки-индикаторы, автомат защиты УЗО).
  6. Фанера (либо другой материал) для создания теплоизоляционного короба.
  7. Материал (например, пенопласт) для создания теплоизоляционного короба.
  8. Крепежи для баков. Их вид зависит от того, где и как вы планируете располагать самодельный нагреватель. Обычно, если конструкция предусматривает подвесную систему, используют стальные уголки.

Инструменты:

  • для создания теплоизоляционного короба: лобзик, столярный нож, молоток;
  • для монтажа электропроводки: отвертки, плоскогубцы, отвертка-тестер или щуп;
  • для монтажа водопровода: разводные ключи, плоскогубцы, канцелярский нож;
  • для установки крепежей: перфоратор или дрель, молоток, плоскогубцы.

Порядок работы

Для того чтобы смонтировать унитазный клапан с поплавком (который и будет регулировать автоматическую подачу воды) в водонагреватель, вам потребуется проделать в баке еще одно отверстие. Оно должно располагаться вверху конструкции, под самой крышкой емкости.

Возможно, что уже имеющуюся у вас конструкцию клапана придется немного переделать, так как она может не подходить к размерам бака. Так, чаще всего штангу поплавка приходится укорачивать, и если в емкости предусмотрены ребра жесткости, то крепления поплавка нужно слегка изогнуть под ту форму, что имеет водонагреватель.

Данная конструкция не предусматривает наличия насосов и подачи воды под искусственно созданным давлением, конструкция должна располагаться ступенчато. Выше всего необходимо расположить бак с холодной водой (закрепив его на стену или подняв на возвышение). Далее подвешивается бак водонагревателя, ниже уровня расположения большого бака примерно на 0,7-1,2 м. И на самом низком уровне монтируется смеситель и раковина.

Для того чтобы вода в бачке не остывала слишком быстро, необходимо сделать теплоизоляционный короб, выпилив из фанеры стенки с расчетом, чтобы между ними и емкостью «встал» теплоизолирующий материал, например, пенопласт. Короб собирается с расчетом, чтобы вся электрическая проводка оказалась снаружи, в целях безопасности.

Далее можно монтировать электропроводку и систему подачи воды.

Индукционный водонагреватель своими руками: схема

Прибор представляет собой трансформатор, имеющий две обмотки: первичную и вторичную. Первый контур преобразует электрическую энергию в вихревые токи, тем самым создает индукционное поле направленного действия, что и обеспечивает индукционный нагрев. На вторичном контуре преобразованная энергия передается теплоносителю (в нашем случае – это вода).

Кроме трансформатора в устройстве присутствует генератор и насос (необязательно).

Схема простого индукционного водонагревателя. Как видно, прибор имеет довольно простую конструкцию и малое количество элементов.

Узлы и детали теплогенератора

Устройство включает в себя:

  • генератор переменного тока, который увеличивает частоту тока;
  • индуктор, трансформирующий электроэнергию в магнитную энергию, представляет собой катушку из медной проволоки;
  • нагревательный элемент, чаще всего его роль играет металлическая труба.

Принцип работы

Индукционный водонагреватель состоит из генератора, катушки и сердечника, последний нагревается за счет электромагнитной энергии

Прибор преобразует электрическую энергию в электромагнитную. Последняя, в свою очередь, воздействует на сердечник (трубу), который нагревается и передает воде тепловую энергию. Преобразовывает все эти энергии индуктор, состоящий из катушки и сердечника. Генератор используется для повышения частоты тока, так как со стандартной частотой в 50 Гц сложно добиться высокого нагрева.

Инструкция по подключению и запуску системы

При подготовке бойлера к работе его первым делом подключают к отопительной системе. Это может быть сеть домашнего автономного котла или центральная магистраль. В процессе подключения крышка бака водонагревателя должна быть открыта. Когда все трубы соединены между собой в нужном порядке, открывают запорный кран трубы обратки, чтобы убедиться в отсутствии протечек в местах соединений и самих трубах.

Если протечки не обнаружены, можно открыть кран подачи теплоносителя в змеевик. После того, как спираль прогреется до нормальной температуры, конструкцию еще раз осматривают на предмет протечек.

Из чего сделать накопительный бак

Перед тем, как сделать водонагреватель, необходимо определиться с конструктивными особенностями будущего бойлера. Чаще всего, это накопительная емкость с установленным внутри ее ТЭН, который отвечает за нагрев воды.

Для накопительного бака лучше выбирать емкости из стойкого к коррозии металла. Наиболее походящие варианты: нержавеющая или эмалированная сталь, качественный пластик, алюминий. Можно использовать и железные баки, только их придется предварительно обрабатывать специальным защитным составом, который минимизирует образование ржавчины. В противном случае вода, проходящая через такое нагревающее устройство, может быть не пригодна для бытовых нужд.

Для самодельных накопительных водонагревателей используют самые различные емкости, в качестве примера можно отметить газовый баллон. Это довольно удобный по размерам, форме и прочности резервуар.

Особенности конструкции косвенного бойлера

Бойлер косвенного типа представляет собой резервуар, изготовленный из нержавеющей стали. Внутренние стенки ёмкости покрыты специальным материалом, который не только защищает поверхность водонагревателя от процессов коррозии, но и снижает концентрацию вредных бактерий и микроорганизмов.

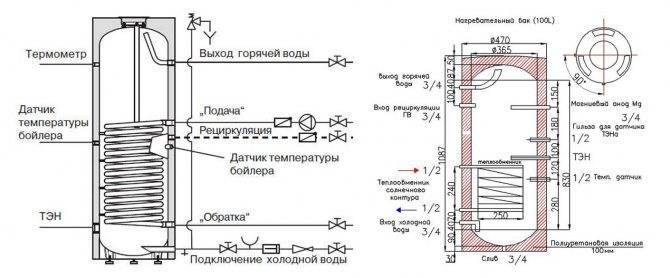

Схема устройства бойлера косвенного типа с одноконтурным змеевиком

В остальном бойлер простейшей конструкции состоит из следующих компонентов:

  • теплообменник — спиралевидная труба или бак меньшего размера. В зависимости от объёмов бака может располагаться в его верхней и нижней части;
  • входной патрубок — штуцер в нижней части устройства для подвода трубы с холодной проточной водой;
  • выводной патрубок — штуцер для подсоединения трубы вывода горячей воды;
  • магниевый анод — дополнительная защита стенок бака от процессов коррозии;
  • внутренний термометр — прибор для измерения температуры нагрева воды;
  • термостат — устройство, препятствующее перегреву оборудования;
  • блок управления — поворотная ручка с делениями для установки температуры нагрева;
  • теплоизоляция — слой утепляющего материала, который помогает поддерживать заданную температуру нагретой воды;
  • выпускное отверстие — клапан для слива застоявшейся воды;
  • ревизия — отверстие большого диаметра, предназначенное для обслуживания, ремонта и модернизации бойлера.

Конструкция новых моделей баков может несколько отличаться и иметь ряд доработок от производителей, но в целом любой бойлер косвенного типа состоит из перечисленных элементов.

Принцип работы бойлера

Бойлер косвенного типа является частью отопительной системы и подключается непосредственно к газовому, электрическому или твердотопливному котлу, который нагревает теплоноситель за счёт энергии, выделяющейся при сжигании топлива.

Теплоноситель циркулирует по системе ГВС и проходит через теплообменник, находящийся в бойлере косвенного нагрева. За счёт отдачи тепловой энергии от горячего теплоносителя происходит нагрев холодной воды, которой заполнен резервуар устройства. Из него нагретая вода через выводное отверстие по трубе транспортируется в ванную комнату, на кухню и в другие помещения с сантехническим оборудованием.

Бойлер косвенного типа может работать с любыми видами котлов отопления

При выключении обогревательного котла или его переходе в экономичный режим работы теплоноситель быстро остывает. Благодаря конструкции, предусматривающей утепление стенок бака уретановой пеной, вода в резервуаре остывает очень медленно. Это позволяет использовать весь объём тёплой воды ещё в течение нескольких часов.

Теплоизоляция бака

Чтобы была минимальной потеря тепла, бак необходимо закутать слоем теплоизоляции. Для этого используют:

  • изолон;
  • строительную пену;
  • минеральную вату;
  • пеноплен;
  • пенополиуретан.

Некоторые применяют на основе фольги подложку под ламинат. Бойлер в этом случае обертывается, наподобие термоса. Утеплитель фиксируется с помощью полосовых стяжек, клея или проволоки. Рекомендуем выполнить утепление всего корпуса. Это обеспечит не только продолжительное сохранение горячей воды, но и снизит длительность нагревания бака, это уменьшит расход теплоносителя.

Без тщательно организованной теплоизоляции вода в баке быстро остывает. Чаще всего прибегают к сооружению двойного бака: маленькую емкость располагают внутри большой. Полученное пространство между ними тоже выполняет функцию теплоизоляции.

Что можно сделать из старого нагревателя «Аристон»

«Счастливые» обладатели водонагревателей «Аристон», после многократной замены нагревательного элемента, решаются на покупку и установку устройства другой марки. Из старого же прибора получается отличный вариант дачного душа, вода для которого нагревается за счёт солнечной энергии. Для переделки устройства в водогрейный бак необходимо:

  1. Болгаркой распилить внешний корпус устройства и удалить его.
  2. Очистить внутренний бак от термоизоляции.
  3. Обезжирить поверхность.
  4. Окрасить бак в чёрный матовый цвет любой краской по металлу.
  5. Установить и подключить бак к летней душевой системе.

Монтаж бака должен быть осуществлён на высоте не менее 2,5 метров на открытом для солнечного света участке. Наиболее правильным будет установка водогрейного устройства непосредственно на крыше летнего душа. Ёмкость следует установить в вертикальном положении, а подключение воды необходимо произвести к сливному патрубку устройства, ведь, в отличие от электрической модели, в летнем душе слив воды будет осуществляться самотёком.

Этот вариант дачного душа является самым простым, при желании можно изготовить более сложную конструкцию устройства осуществляющего нагрев жидкости за счёт солнечной энергии.

Как сделать солнечный водонагреватель своими руками?

Более сложной конструкцией, но и более безопасной в эксплуатации, является солнечный водонагреватель для дачи, который также можно собрать самостоятельно, однако это займет намного больше времени и различных материалов, нежели в вышеописанном случае. Если это вас не пугает, то инструкция по сборке водонагревателя от солнца следующая.

Необходимые материалы и инструменты:

  • деревянный брус;
  • стекловата;
  • стеклянные листы;
  • трубы сечением 20 мм;
  • металлические профили;
  • квадратная профильная труба сечением 20 мм;
  • теплоизоляция для стекла;
  • металлические уголки;
  • емкость для воды необходимого объема;
  • тонкие металлические листы;
  • саморезы;
  • фитинги;
  • матовая черная термостойкая краска;
  • дюбели;
  • водопроводные трубы;
  • влагостойкая фанера;
  • труба с повышенной теплопроводностью (для змеевика);
  • теплоизоляция для труб;
  • сварочный аппарат;
  • электродрель.

Напорный или безнапорный вариант

Безусловно, напорные самодельные накопительные водонагреватели, сконструированные своими руками, будут удобнее в эксплуатации. Но для их сборки требуются дополнительные вложения и знания. Такие системы должны оснащаться циркуляционным насосом, чтобы поддерживать давление в 1 атм или подключаться к уже проведенной в дом системе водопровода.

Если же бюджет ограничен и нет возможности приобретать подобное дополнительное оборудование, или вообще отсутствует система водоснабжения в доме, стоит обратить внимание на безнапорный вариант. Такой водонагреватель своими руками можно сделать из обычного ведра или кастрюли большой емкости

Главное — монтировать такое устройство повыше, чтобы вода выбегала из него под действием силы притяжения. Но придется все время следить за наполнением накопительного резервуара и температурой воды.

Делаем бойлер самостоятельно

Для работы понадобится:

  • газовый баллон;
  • нитро-грунтовка;
  • гайка диаметром 32 мм;
  • пластиковые трубки;
  • змеевик;
  • сварочный аппарат.

Во-первых, предназначенный для работы газовый баллон разрезаем на две части.

Желательно использовать новый баллон, поскольку бывший в употреблении в течение нескольких месяцев будет придавать воде своеобразный запах. В том случае, если новый баллон достать проблематично, тогда используем нитро-грунтовку и обрабатываем ей всю внутреннюю поверхность газового баллона, после чего следует тщательная промывка.

Во-вторых, на место для установки змеевика приваривается гайка с вкрученной сгонной резьбой. Предназначенная для горячей воды трубка устанавливается до самой верхней части устройства. Трубка для холодной водопроводной воды должна иметь следующую схему: один конец снабжается резьбой, а другой – отверстиями и заглушкой с боковых сторон. Такая система предназначена для предотвращения смешивания горячей и холодной воды.

В-третьих, при помощи сварки формируем отверстие для установки теплообменника. В зависимости от предусмотренного типа установки данной системы, можно приварить уголки или ушки, как средство крепления бойлера на стену. Следующим этапом выполняется установка тэна с сигнализирующим электрическим датчиком.

В-четвертых, для большей надежности желательно бойлер обернуть теплоизолирующим материалом

Подсоединить все шланги и трубки к общей системе дома, особое внимание следует уделить трубке, соединяемой с холодной водой, на ней обязательно должен присутствовать обратный клапан. Эта мера защитит от стекания воды из бойлера и обезопасит тэн от возможного риска сгореть

Дачный вариант водонагревателя

На даче можно изготовить самодельные солнечные водонагреватели. Недостатком таких устройств является только отсутствие нагрева во время пасмурной погоды. Солнечный водонагреватель изготавливается из следующих материалов и деталей:

  1. Старого холодильника.
  2. Бака для воды.
  3. Металлопластиковой трубы диаметром 16 мм.
  4. Обрезной доски шириной 200 мм.
  5. Листа сотового поликарбоната.
  6. Стального листа толщиной 3 мм.
  7. Краски по металлу чёрного цвета.

Также потребуется приобрести расходные материалы для крепления материалов и различные переходники для подключения труб. Кроме этого нужно будет купить циркуляционный насос малой мощности.

Изготовлением водонагревателя, работающего от солнечной энергии, можно заняться в такой последовательности:

  1. С холодильника снимается задний радиатор, и медная трубка отрезается в месте, где устройство соединяется с компрессором и морозильной камерой. При выполнении этой операции необходимо сохранить оригинальные элементы крепления детали.
  2. Из металлического листа болгаркой вырезается прямоугольник, длина и ширина которого должны быть на 20 см больше параметров радиатора холодильника.
  3. Одна из сторон металлического прямоугольника зачищается, обезжиривается и окрашивается в чёрный цвет. Также необходимо покрасить и радиатор холодильника.
  4. Когда краска высохнет, следует разместить на окрашенной поверхности металлического листа медную решётку таким образом, чтобы она оказалась равноудалена от его углов.
  5. На окрашенной поверхности металлического листа, любым острым предметом, делаются насечки под отверстиями крепления медного радиатора.
  6. Затем по отмеченным точкам необходимо просверлить отверстия, диаметр которых должен соответствовать отверстиям крепления радиатора.
  7. По периметру металлического листа также необходимо сделать отверстия диаметром 5 мм для крепления боковых граней устройства. Расстояние между отверстиями должно составлять около 100 мм.
  8. Газовым паяльником к обрезанным концам медных трубок припаиваются переходники для подключения металлопластиковых труб.
  9. От доски 200 мм необходимо отпилить ножовкой отрезки. 2 отрезка должны быть равны ширине металлического листа, а два другие на 50 мм меньше его длины. После этого древесину необходимо обработать защитным составом.
  10. Отрезки доски устанавливаются на ребро по периметру металлического листа и прикручиваются саморезами по дереву через ранее сделанные отверстия.
  11. Внутрь «ящика» устанавливается медный радиатор, который прикручивается к металлической пластине болтами. Патрубки с переходниками для подключения металлопластиковой трубы следует вывести, через сделанные перовым сверлом отверстия в одной из боковых досок.
  12. Из листа прозрачного сотового поликарбоната вырезать прямоугольник, который будет равен размеру металлического основания.
  13. Саморезами с резиновыми шайбами прикрутить поликарбонатный прямоугольник к торцам досок.
  14. В бак для воды необходимо установить снятую с холодильника морозильную камеру, к медным трубкам которой также следует припаять переходники. Морозильную камеру следует закрепить в нижней части резервуара, а патрубки вывести в одну из боковых стенок.

Дачный водонагреватель, сделанный своими руками, устанавливается следующим образом:

После подключения насоса к электричеству масло будет нагреваться за счёт солнечного излучения, которое будет легко проходить через поликарбонатную пластину. Также в устройстве образуется парниковый эффект, который позволит эффективно использовать устройство даже во время переменной облачности.

Нагретое масло будет передавать воде тепло в резервуаре с установленной морозильной камерой, поэтому его следует утеплить монтажной пеной. Забор горячей воды может быть принудительным с использованием насоса или самотёком, но для этого потребуется установить бак, как можно выше. Для того чтобы нагретое масло на пути к теплообменнику не остывало металлопластиковые трубы следует покрыть по всей длине монтажной пеной.

Изготовление самодельного водонагревателя не только позволит сэкономить денежные средства, но и получить бесценный опыт конструирования сложных устройств своими руками. Если самостоятельно необходимо сделать электродный прибор, то следует обязательно помнить о технике безопасности при обращении с устройствами, работающими на электричестве.

Устройство бойлера косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик. Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя или змеевик.

Галерея изображений

Фото из

Подготовка санитарной воды в бойлере косвенного нагрева производится без прямого использования электроэнергии, газа, твердого или жидкого топлива

Воду для гигиенических процедур в бойлере косвенного нагрева производит теплоноситель, подогреваемый котлом

Бойлер подключают к системе отопления. Внутри него по змеевику, трубам или пространству между двумя баками проходит теплоноситель прежде чем дальше попасть в приборы отопления

Чаще всего бойлеры косвенного нагрева оборудуют теплообменниками в виде змеевиков. Особенно характерно это решение для самодельных конструкций

Змеевик, по которому протекает теплоноситель, просто устанавливают внутри емкости. Нагретая им вода для бытовых нужд постоянно находится в этом виде накопительного водонагревателя

В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, опустошенный газовый баллон, обычный бойлер

Сложность заключается вовсе не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширяющейся при нагреве жидкости

В установке собственной группы безопасности нет необходимости. Избыток давления устранит общий для отопления предохранительный клапан. А вот воздухоотводчик совсем не помешает, потому что внутри отдельной от системы емкости будет закипать вода

Устройство для экономного использования энергии

Заводское оборудование для косвенного нагрева

Вариант теплообменника бойлера косвенного нагрева

Самый распространенный теплообменник бойлера

Простая конструкция бойлера косвенного нагрева

Самодельный бойлер из газового баллона

Сложность обвязки бойлера косвенного нагрева

Воздухоотводчик в схеме подключения бойлера

Через трубчатый змеевик пропускается теплоноситель отопительной системы, а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.

Примерно так выглядит традиционная схема подключения бойлера косвенного нагрева. В данном случае прибор работает в паре с отопительным котлом

Схема бойлера косвенного нагрева обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.

С целью снижения тепловых потерь сделанный своими руками бойлер косвенного нагрева следует обязательно изолировать. Хороший изолятор тепла – минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.

Разумно монтировать систему в непосредственной близости от котла системы отопления. Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.

С примером изготовления простейшего бойлера косвенного нагрева ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Бак из нержавейки в качестве корпуса

Теплообменник из сильфонного шланга

Трубы для подключения теплообменника к отоплению

Крепление труб теплообменника подвесками

Это интересно: Как работает бойлер косвенного нагрева воды? (видео)

Выводы и нужное видео по теме

Бывший в использовании баллон с газом часто применяют для изготовления самодельных устройств. Хотим представить видеоролик про то, как из корпус баллона выполнить БКН.

Тут описан только один вариант из всех допустимых, которые есть и хорошо используются. Хотелось бы выделить, что вариантов самостоятельных конструкций косвеников есть много.

Например, заместь цилиндрической накопительной ёмкости применяются с прямыми углами сосуды. Намотку спирали змеевика выполняют не однослойной, а многослойной. Восполняют водяной нагреватель электрическим трубчатым нагревателем. Конструкторские задумки безграничны.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
