Создаем усилитель из музыкального центра своими руками

Усилитель для компьютерных колонок своими руками для чайников

При просмотре фильмов или прослушивании музыки, нам часто недостаточно мощности стандартных колонок. Ниже будет подробно описано как можно создать усилитель для колонок вручную. При создании усилителя следует учитывать силу мощности внешних колонок, которая составляет не больше двух ватт и сопротивляемость обмоток, что равна четырёх ОМ.

Чтобы собрать устройство понадобятся такие компоненты:

  • печатная плата;
  • 9 — вольтный блок питания;
  • микросхема серии TDA;
  • корпус;
  • следующие конденсаторы: два неполярных 0,2 мкФ.полярный 100 мкФ, полярный 220 мкФ, полярный 470 мкф;
  • постоянный резистор. 10 Ком м 4,7 ОМ;
  • кнопка — выключатель;
  • разъём для входа.

Инструкция по созданию

Процесс сборки усилителя для компьютера напрямую зависит от той схемы, которую вы выбрали

Важно лишь, оставить на корпусе место для радиаторных решёток. Они важны тем, что дают воздуху из внешней среды охлаждать микросхемы

  • Первым этапом будет установка радиодеталей на печатную плату соблюдая полярность.
  • Собираем корпус. При сборке корпуса следует предусмотреть место для радиаторных решёток и прочих дополнительных деталей. Корпус можно создать самому или приобрести готовый. Также в корпус можно вмонтировать плату.
  • Для выявления неисправностей, следует включить устройство в тестовом режиме.
  • Собираем усилитель. Для этого подключаем к блоку питания.

Собирать любые виды усилителей для колонок в домашних условиях — выполнимая задача, с которой справится каждый начинающий радиолюбитель. Простота заключается в том, что для начала сборки необходимо лишь приобрести необходимые материалы для последующей спайки. Дальше просто нужно пересмотреть все возможные и доступные схемы, и выбрать ту, которая вам подойдёт. Самый главный плюс — экономия. Ведь покупка в магазине такого устройства, обойдётся гораздо дороже.

Как правильно создать усилитель звука

В первую очередь для сборки подобного прибора для колонок понадобятся инструменты, а также требуемые комплектующие элементы. Схемы простейших усилителей собираются посредством паяльника, обустроенного на опоре высокой степени устойчивости. Желательно применять определённые паяльные станции.

В процессе собственноручной сборки усилителя для осуществления тестирования соответствующей схемы, либо применения на протяжении непродолжительного периода времени, хорошим вариантом станет модель на проводе, однако для неё понадобится много свободного пространства для расположения комплектующих элементов.

Плата печатного типа выступает гарантией максимальной компактности прибора и удобного использования в будущем.

Востребованный и доступный по ценовой категории усилитель, предназначенный для наушников, либо небольших динамиков, изготавливается на основе микросхемы, представляющей управляющего небольшого размера блока с вшитыми комплектом команд для управления электросигналом.

К схеме с нужной микросхемой следует присоединить пару резисторов и, конечно же, конденсаторов. В общей сложности цена усилителя, собранного своими руками, окажется намного ниже стоимости аппаратуры, приобретённой в специализированном магазине, при этом ограничение функционала заключается в изменении громкости сигнала.

Не стоит забывать об особенностях усилителей одноканального назначения, самостоятельное изготовление которых осуществляется на основе, как схем TDA, так и их аналогов.

В зависимости от приобретённой микросхемы, а также мощности устройства повышается размер нужного радиатора. При сборке усилителя внутри корпусной части, нужно заблаговременно продумать место, предусмотренное под теплоотводом.

К ещё одной особенности создания усилителя собственными руками, как показано на фото, относится минимально потребляемая мощность, что даёт возможность применять упрощённый усилитель в машинах, в пути, либо дома. Некоторым простым усилителям достаточно всего несколько вольт.

Мощность, которая потребляется, напрямую зависит от необходимого уровня усиления сигнала. Звуковой усилитель с используемого плеера для необходимых наушников потребляет примерно 3 Вт.

Для изготовления схем неопытному радиолюбителю лучше использовать специальную программу, для которой файлы имеют требуемое расширение.

Собственноручное создание необходимой схемы возможно при наличии определённых знаний и желании экспериментировать с ними. В обратном случае, лучше скачивать файлы для быстрой сборки замены усилителя максимально низкой частотности.

Блок питания самодельного музыкального центра

Напряжение питания компьютерного блока питания идеально подходит для проектируемых современных устройств, +5 и +12 В. От первой лини питается микросистема, от второй – заряжается аккумулятор (потребуется докупить). В отсутствие сети музыкальный центр работает автономно. Чтобы обеспечить положенные 5 В и не перегревать микросхему, на сайте sinava.ru представлена готовая схема преобразователя постоянного напряжения 12-5 В.

На рисунке видно, что микросхема LM7805 преобразует напряжение в нужный формат. Конденсаторы впаяны для фильтрации гармоник. Электролитические имеют пробивное напряжение 25 В, прочие (с прямыми обкладками на схеме) – 50 В. Не забывайте правильной полярностью ставить элементы. На схеме для удобства положительные электроды электролитических конденсаторов обозначены плюсиками. И лучше не включать микросхему на повышенном напряжении, чтобы не перегрелась.

Прочее интересное: на Ютуб предлагают сделать раздельные тумблеры питания в музыкальном центре для усилителя низкой частоты и встраиваемой микросистемы, провести разъем jack к усиливающему каскаду. В результате становится возможным использовать ящик в виде усилителя для электрогитары. Какие внутрь добавить микросхемы для эффектов, думайте сами. Не запрещается одновременно использовать вход aux. Это дает шанс подыгрывать любимым артистам либо петь на караоке. Сопровождение, понятное дело, уже должно присутствовать на флэш носителе.

Учтите, что при работе усилитель низкой частоты сильно греется. Хостовая микросхема должна располагаться на значительных размеров радиаторе из алюминия или другого металла, хорошо проводящего тепло (медь). По схожему признаку нужный элемент возможно вычленить из конструкции заводского старенького музыкального центра: ищете самый тяжело нагруженный (с массивным радиатором) ключ, скорее всего, самый нужный.

Остается понять, какое напряжение питания использовалось в старой аппаратуре, чтобы состыковать все воедино. Нужно просчитать входные и выходные напряжения:

  1. Полагаем, что профессионалы проектировали устройства, исходя из общепринятых норм, чтобы собирать по кубикам сложные системы.
  2. В случае переусиления это слышно по формируемым меандром звуковым искажениям. Любая музыка в подобном исполнении напоминает трэш-метал, срезанные верхушки при выходе транзисторов из линейного режима сложно не заметить на слух.
  3. Элементная база современности поддерживает широкие диапазоны сигналов.

Кстати, из советского переносного магнитофона возьмите блок питания (если компьютерный не устраивает). Не факт, что там найдутся указанные напряжения, но схему преобразования 12-5 В мы уже привели (найдете и прочие по аналогии). Полагаем, что возможно раздобыть нечто подобное для каждого случая. Сделайте это, компьютерный блок питания не отличается легким весом, следовательно, таскать железо удовольствия мало. Рассчитан блок ПК на потребляемую мощность выше 350 Вт, которая просто по определению не пригодится в самодельном музыкальном центре.

FM-модулятор

Преимущества и недостатки

Плюсы и минусы полученного девайса зависят от способа, с помощью которого старая магнитола была превращена в усилитель звука.

Плюсом самодельного устройства является экономия. Не придется покупать специальное приспособление, помогающее улучшить звучание. Кроме того, данный вариант позволяет продлить срок службы оборудования, которое по каким-либо причинам стало непригодным, было частично поломано.

Достоинством является и звук, получаемый с помощью такого девайса: его качество будет столь же хорошим, как и у приобретенного в магазине. При правильном использовании срок службы может составлять несколько лет. Кроме того, в некоторых случаях для работы гаджета не потребуется подключение к розетке прикуривателя.

Есть у сделанных самостоятельно приборов и недостатки. Конструкция обладает менее надежной компановкой, чем устройства из магазина. Неудобен и часто торчащий при самостоятельной сборке кабель. Если человек собрал усилитель из автомагнитолы непрофессионально, могут появляться посторонние шумы, трески, звуки при работе. Иногда такие неприятные эффекты проявляются только про сильном увеличении громкости.

Следует помнить также, что максимальное напряжение, возможное в бортовой сети машины, не всегда оказывается достаточным, чтобы была получена максимальная мощность звукового усилителя низкой частоты. Такое затруднение устраняется с помощью подключения конденсаторов, имеющих большую емкость.

Часто в автомобили при сборке устанавливают магнитофоны, качество которых не слишком высокое. По этой причине звучание может оказаться не слишком качественным, если повысить громкость. Звук однако в данной ситуации будет плохим и без подключения самодельного усилителя.

Как сделать простой усилитель

Проще сделать усилитель, имея под рукой готовую схему. Стоит учитывать, что количество и расположение ножек на разных устройствах отличается. На бумаге они обозначены пронумерованными точками по периметру квадрата, представляющего микросхему.

На деле они могут располагаться с одной или двух сторон устройства

Поэтому важно убедиться, что нумерация понята верно, иначе возрастает вероятность совершить ошибку при подключении

Некоторые модели микросхем имеют обозначения, не дающие использовать их в перевернутом виде. На такие указатели тоже следует ориентироваться.

При использовании устройства с восьмью лапками можно работать по следующему алгоритму:

  1. На лапку 6 фиксируется проводок. Другой его конец паяется к выключателю. Второй его контакт соединяется с коннектором кроны. Провод идёт на плюс.
  2. К пятой лапке паяется конденсатор плюсовым контактом. Минус элемента направляется к динамику.
  3. В качестве альтернативы некоторые отказываются от соединения конденсатора и динамика напрямую для безопасности последнего.
  4. Для этого к укороченному контакту конденсатора добавляется проводок, который в свою очередь соединяется с плюсовым контактом динамика.
  5. Минусовой контакт динамика следует припаять к лапкам 2 и 4.
  6. Третья лапка соединяется с резистором, ко второй ножке которого паяется провод, ведущий к мини джеку, к его плюсу.
  7. При использовании двухконтактного мини джека нужно объединить каналы, ведущие к каналам, и припаять их к проводу, ведущему от резистора.
  8. Минус джека соединяется с минусом динамика.
  9. В завершение остаётся объединить минус коннектора с минусом динамика.

В результате получится основа, которую можно использоваться в качестве основы для портативной колонки. Использование простых систем также удобно для подключения наушников, компьютера, телефона и другого устройства.

Усиление телевизионного сигнала без включения дополнительного оборудования

Как оказалось, усилить сигнал телевизионной антенны можно при помощи обычного отрезка коаксиального кабеля. Речь не идёт об исключении из цепи ресивера, если телевизор старого образца. Просто во многих домах устанавливаются общие антенны, а они могут работать некачественно. В этом случае можно прибегнуть к одной хитрости.

ФОТО: idistribute.ru Коаксиальный кабель с мягкой изоляцией – нужен именно такой заказать

Что потребуется для изготовления усиленной ТВ антенны

Здесь всё крайне просто. Необходим обычный антенный штекер, небольшой кусок коаксиального кабеля, нож и плоскогубцы. Длина отрезка коаксиального кабеля будет зависеть от частоты, которая для каждого региона своя. А вот как её узнать, будем разбираться в пошаговой инструкции.

Изготовление антенны, не требующей усилителя: пошаговая инструкция

Сразу оговоримся, что если расстояние до передатчика (вышки) более 15 км или на пути присутствует много препятствий, использовать усилитель сигнала для антенны телевизора всё же придётся. Но если подобных проблем не наблюдается, то антенну можно изготовить в течение 5—10 минут.

Если интересен полный мастер-класс по изготовлению подобной самоделки, Вы можете посмотреть его в этом видео.

Таким образом, можно сказать, что даже без усилителя можно сделать антенну для телевизора своими руками – работать она будет не хуже.

Алгоритм встраивания модуля в музыкальный центр

Чтобы встроить купленный модуль в аудиосистему, следует правильно определиться с местом его монтажа. При выборе расположения данного узла, необходимо также учитывать возможность дистанционного управления созданной музыкальной системой с помощью пульта.

Чтобы переделать старый музыкальный проигрыватель под флешку, требуется соблюсти следующий алгоритм действий.

При выборе другого места для монтажа usb-разъема, следует сделать в корпусе отверстие под него. При этом можно вывести порт для флешки на заднюю панель магнитофона.

Схемы модуля и центра обычно прилагаются к покупным устройствам, в противном случае их можно легко найти в интернете.
Аудиомодуль должен иметь постоянное питание 5 V
. От 12 вольт его потребуется подключать через блок питания (12-5 V). Всю работу по переделыванию нужно проводить с соблюдением техники безопасности.

Такие самодельные проигрыватели можно использовать, как переносные: гораздо легче транспортировать по дому небольшой музыкальный центр, чем стационарный компьютер. Из старого кассетного плеера можно сделать миниатюрный (микро) музыкальный центр с usb
.

Все тонкости переделки детально показаны в видео далее.

Из чего собрать музыкальный центр

В основе изобретений лежит умение использовать чужие детали для создания новых вещей. К примеру, микроконтроллеры уже давно составляют часть сложной аппаратуры, но никогда еще их использование не выглядело столь простым, как в начале XXI века. Встраиваемые микросистемы позволяют проигрывать массу форматов, включая флэш-карты памяти. Это позволяет использовать микросхемы для декодирования сигнала. Большинство стоит 1000-2000 рублей и дополняется пультом управления.

В видео на Ютуб обсуждается возможность создания самостоятельно музыкального центра из встраиваемой микросистемы MP2896. В продаже множество прочих. Плюс в возможности выбора. Старую музыкальную систему используйте с толком. Известно, что у современников отпала надобность в кассетных магнитофонах, две нижние деки убираются вместе с головками предусилителя и прочими ненужными вещами. Внутри остается радио с проигрывателем дисков. Кстати, последний замените на DVD привод, загвоздка лишь в распознавании формата.

Вместо дек остается поставить пару современных широкополосных динамиков, чтобы получить некое подобие бумбокса. Плюс в красивом внешнем виде, удобных элементах регулировки, отсутствии внешних колонок. Внутри уже стоит блок питания, дополнительный большой плюс. Стандартов USB старая техника не знала, следовательно, неотъемлемой частью процедуры станет встраивание кард-ридера либо интегрированной микросистемы наподобие названной выше. Отдельные новинки техники наши читатели осмотрят на сайте electronshik.ru, где выставлены и цены. Приводим характеристики MP2896:

  • Напряжение питания +5 В.
  • Допустимый разброс напряжения питания ±0,25 В.
  • Потребляемый ток 100 мА.
  • Тип разъемов MU 2F, MU 3F.
  • Тип разъемов печатной платы MW 2M.
  • Входные интерфейсы SD, FM, USB, AUX.
  • Цифровые часы.
  • Четыре настройки эквалайзера.
  • Входные и выходные напряжения по информационным каналам составляют 0,25 – 0,5 мВ.

Имеются ограничения по файловой системе носителей, пульт управления. В результате видим устройство с напряжением питания 5 В, которое читает флэщки, принимает радиовещание, пропускает через эквалайзер формируемый внешний звук. Остается добавить сюда усилитель низкой частоты и динамики, чтобы получить работоспособную систему.

Особенности усилителей на микросхемах

Сегодня для создания усилителей используют:

  • Биполярные и полевые транзисторы;
  • Интегральные микросхемы;
  • Электронные лампы.

Первые 2 варианта пользуются большей популярностью среди радиолюбителей за счёт компактности, хорошего диапазона воспроизводимых частот и низкого процента искажений.

Для сборки усилителей часто используются микросхемы TDA. Они отличаются:

  1. Простотой в работе. Результат достигается путем подведения питания, подключения динамиков и нескольких радиоэлементов.
  2. Доступностью. Их можно приобрести как на интернет площадках, так и в магазинах радиоэлектронике. Чтобы покупка была выгодной, стоит предварительно сравнить цену.
  3. Комплектацией. Микросхема снабжена защитой и другими опциями в зависимости от модели.
  4. Оптимальным соотношением цены и качества.

Кроме того, микросхемы не защищены от короткого замыкания при повышенных нагрузках. Это нужно учитывать при планировании схемы усилителя. При желании можно взять продукция другого бренда.

Монтаж модуля

Чтобы установить аудиомодуль в проигрыватель, последний придется немного разобрать. Это необходимо для определения места, куда плата будет устанавливаться.

Если вы хорошо знакомы с электроникой, то можете припаять модуль к проводам. Если же это не ваше хобби, установить деталь можно в отделение для кассет.

После определения места монтажа, переходим к установке аудиомодуля в старый музыкальный центр:

  1. Вооружившись мотком проволоки, необходимо соединить питание и вывод звука. Для этого вам понадобится схема модуля и музыкального центра.
  2. Работу производите аккуратно, так как провода находятся под напряжением.
  3. Покончив с проводами, возвращаемся к установке платы.
  4. Если вы забраковали кассетный разъем, и решили установить модуль в другое место, придется вырезать отверстие под usb.
  5. После этого остается только соединить вывод аудиомодуля с платой вывода звука на вашем магнитофоне. Для этого существует два способа. Первый – спаять провод со схемой, второй – подсоединить через aux вход, если таковой имеется.
  6. Подключаем блок питания и проверяем работу аппаратуры.

Не стоит ожидать от такого устройства многого, ведь его функционал ограничен возможностями модуля. Но для прослушивания любимых треков оживший музыкальный центр вполне подойдет.

Что такое встраиваемые аудиомодули

Чтобы быстро провести модернизацию старого музыкального центра, следует воспользоваться специальным встраиваемым аудиомодулем – преобразователем звука
. Такое устройство можно сделать и своими руками, но изготовление самодельного модуля потребует значительных затрат времени и специальных знаний в области электротехники и электроники. Гораздо проще купить готовую продукцию
, представленную в широком ассортименте китайскими производителями.

Покупные аудиомодули обладают функцией цифроаналогового преобразования
. Некоторые модели дополнительно оснащаются мини-усилителями звука. Более дорогостоящие устройства имеют в комплектации LСD-дисплей, блютуз, пульт дистанционного управления и дополнительные разъемы.

По своим функциональным возможностям модули представляет собой подобие компактного mp3-проигрывателя
, не имеющего собственного блока питания и динамиков. Именно для восполнения этих недостающих устройств будет использоваться старая аудиосистема.

Для переделки понадобится музыкальный центр, у которого сохранилась работоспособность
следующих узлов:

  • аккумуляторного блока;
  • динамиков;
  • усилителя звука.

Как подключить усилитель

Чтобы сделать усилитель из старой аудиосистемы, следуйте нижеизложенной инструкции. В подключении системы нет ничего сложного, просто вам понадобятся некоторые дополнительные приспособления:

  1. Для начала осмотрите ваш девайс. На его задней панели есть разъемы для подключения специального кабеля. Шнур для соединения музыкального центра с какой-либо техникой называется «тюльпаном». Он получил такое название из-за разветвления на три цвета: белый, красный и желтый.
  2. Выбирая тюльпан, объясните продавцу, для каких целей он будет использоваться. Так вы не ошибетесь с покупкой. Скорее всего, он попросит вас назвать производителя и модель системы и устройства, для которого нужен усилитель.
  3. После того, как обнаружите разноцветные входы, вставьте штекеры от шнура в свои гнезда. Определить, какой и куда вставлять можно по цвету, их необходимо просто соотнести.
  4. Второй конец шнура подсоедините к устройству, которому требуется усиление звука.
  5. Процедура почти завершена, необходимо только настроить аппарат. Правильность настройки не зависит от конкретной марки или модели. Необходимо только переключить музыкальный центр на режим «aux». Готово, теперь вы можете наслаждаться качественным звучанием.

Если же она не работает, то можно попробовать разобрать прибор и достать из него плату усиления. Правда, для ее подключения к технике необходимо обладать специфическими знаниями.

Особенности создания стерео систем

Конструкции такого типа сложны для создания своими руками. Их регулировка и отладка требуется дополнительного измерительного оборудования, которое имеется далеко не у всех радиолюбителей.

  • Однако схожий по свойствам усилитель можно собрать по схеме класса «А», где входной и выходной сигналы повторяют друг друга, а мощность звука достигает 15 Ватт.
  • Основой для такого устройства станут транзисторы КТ803, КТ 805 и КТ 819.

Стоит учитывать, что схема отличается большим энергопотреблением, и при отсутствии сигнала транзисторы нагреваются. Поэтому их устанавливают на транзисторы.

  • В качестве альтернативы можно добавить в цепь кулер, используемый для охлаждения компьютеров.
  • Чтобы получить стерео систему, нужно создать две схемы, соответствующие правому и левому каналу.
  • Создание полного усилителя доступно только радиолюбителю с большим опытом работы и необходимым техническим оборудованием.
  • Такой проект реализуется на транзисторах или интегральных микросхемах путем предварительного и оконечного каскадов.
  • Помимо монтажа такая конструкция нуждается в настройке. Однако на выходе получится устройство, позволяющее более тонко регулировать тембр и громкость звука.

Подведем итоги: Собранные собственными руками усилители по мощности и другим параметрам не уступают моделям, приобретаемым в магазинах.

Для выполнения такой работы нужны определенные познания в электрике, а также готовность разбираться в схемах.

  • При сборке нужно соотнести расположение лапок с нумерацией на бумаге.
  • После этого можно поочередно присоединять к микросхеме нужные элементы.

Музыкальный центр на FM-модуляторе

Сегодня автомобилистам предлагают интересную фишку: прослушивание флэш-носителей через приемник машины. Используется брелок, куда подключается устройство памяти. Потом FM-модулятор работает, как рация. Излучает радиоволны, которые в состоянии поймать приемник автомобиля. Оба устройства настраиваются на произвольную частоту FM-диапазона, присутствующие слушатели (владельцы приемников) поблизости наслаждаются контентом с флэшки.

Изобретение основано на том, что мощность передачи мала. Однако достаточна, чтобы компоненты музыкального центра работали согласованно. FM-модулятор используют для создания автономных систем. Если собрать музыкальный центр, включив в состав приемник (любой старенький, советский), получится прослушивать флэшки на приличных динамиках, даже в автомобиле. Гаджет питается прикуривателем, аккумулятор подойдет в качестве источника, как и компьютерный блок питания.

Возможно сделать музыкальный центр самостоятельно, как указано, если уже куплен FM-модулятор. Усилитель нет надобности добавлять, в приемнике присутствует встроенный. Но для работы на большие колонки лишний каскад не помешает.

Не забывайте, что колонки разносятся с электронной начинкой не зря: радиоаппаратура не любит вибраций, в особенности, мощных низких частот. По указанной причине собрать электронные компоненты в одном ящике не лучшая идея. Идеально воткнуть в коробку пару динамиков от старенького магнитофона. Полагаем, что громкоговорители приспособлены уживаться с электроникой без взаимного вреда.

FM-модулятор можно достать за цену порядка 300 рублей. Если есть старенький приемник и сумеете собрать усилитель низких частот, непременно попробуйте. Подойдет любой Турист. Если на рабочем канале FM-модулятора появится станция, нужно просто перестроить его и приемник. Это не слишком удобно при постоянной смене зон вещания.

Использование аналоговых аудиосистем с развитием цифровой техники отошло в прошлое, но у многих дома остались вполне рабочие магнитофоны, музыкальные центры и кассетные плееры. Такую устаревшую технику можно модернизировать с помощью встроенного модуля. Переделка музыкального центра под USB позволяет сделать так, чтобы он читал записи mp3 формата и другие типы аудиофайлов. Этот, сравнительно несложный процесс, много времени не занимает и не требует наличия особых навыков и знаний при использовании специальных модулей.

Заключение

Надеемся, мы сумели дать вам ответ на вопрос, как сделать усилитель из музыкального центра. Идея эта не только практичная, но и оригинальная. К тому же, для ее реализации не требуется никаких дополнительных знаний и крупных вложений. Все, что вам необходимо сделать, – это приобрести шнур для подключения и радоваться тому, как старая техника приобретает новую жизнь.

У кого не было мысли встроить mp3-плеер в старенький, но всё ещё любимый бумбокс или музыкальный центр? Заниматься этим – своеобразное удовольствие, ведь монтаж обычного плеера в старую аудиотехнику ох как непрост. Более удобные варианты для модернизации предлагают китайские товарищи. На многих торговых площадках можно встретить встраиваемые аудиомодули, оборудованные совмещённым цифро-аналоговым преобразователем, а иногда и миниатюрным усилителем.

Устройства подобного рода могут обладать разной функциональностью: начиная от самого простого декодера с единственным USB-портом для источника контента и заканчивая продвинутыми моделями, оснащёнными собственным LCD-дисплеем, пультом управления и дополнительными разъёмами. Наиболее практичный, дешёвый и при этом полнофункциональный вариант подобного модуля с Aliexpress рассматривался на mySKU.ru .

Спецификации платы утверждают о воспроизведении MP3 до 320 кбит/с при частоте дискретизации до 48 кГц, WAV и даже пятиканальном DTS. Данный вариант не оснащён каким-либо дополнительным интерфейсом, кроме вывода аналогового звука и единственного USB-порта. Получается своеобразный mp3-плеер, которому необходим блок питания и динамики (ещё и усилитель, вообще-то). Именно они и будут использоваться от старого аудиоустройства (своеобразная вторая жизнь, но, увы, работа платы и самого музыкального центра согласуется только раздельно).

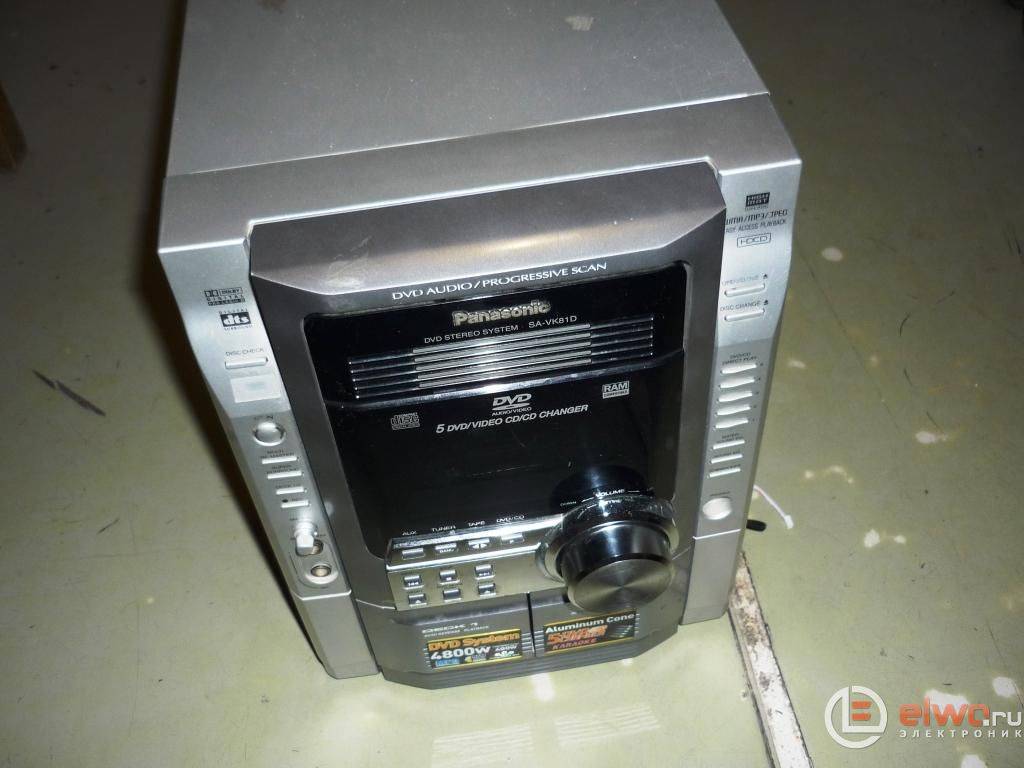

После получения посылки из далёкого Китая потребуется частично разобрать оживляемый магнитофон, чтобы определить, куда можно вмонтировать плату. Монтаж нужно производить таким образом, чтобы можно было использовать пульт управления и датапорт. При наличии соответствующих навыков можно отпаять эти комплектующие и посадить их на провода – так можно будет разместить плату в более удобных местах. Чаще всего подобные модули ставят в отделения для кассет, рядом с кнопками включения или в дисководах. Можно найти и более интересные места.

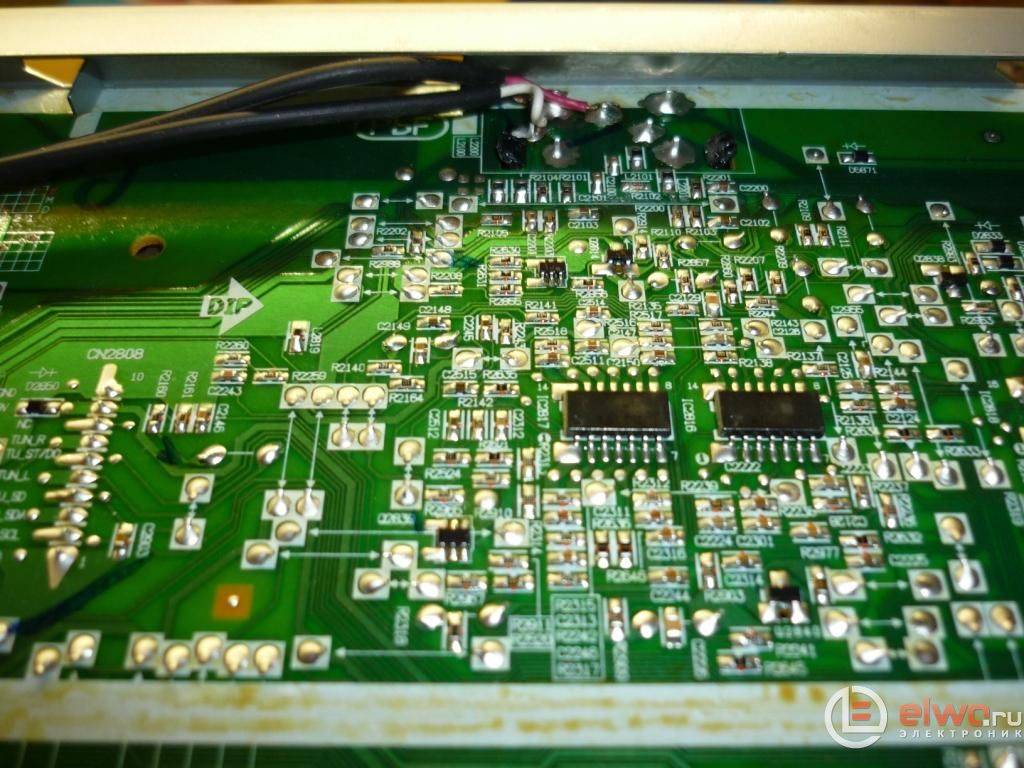

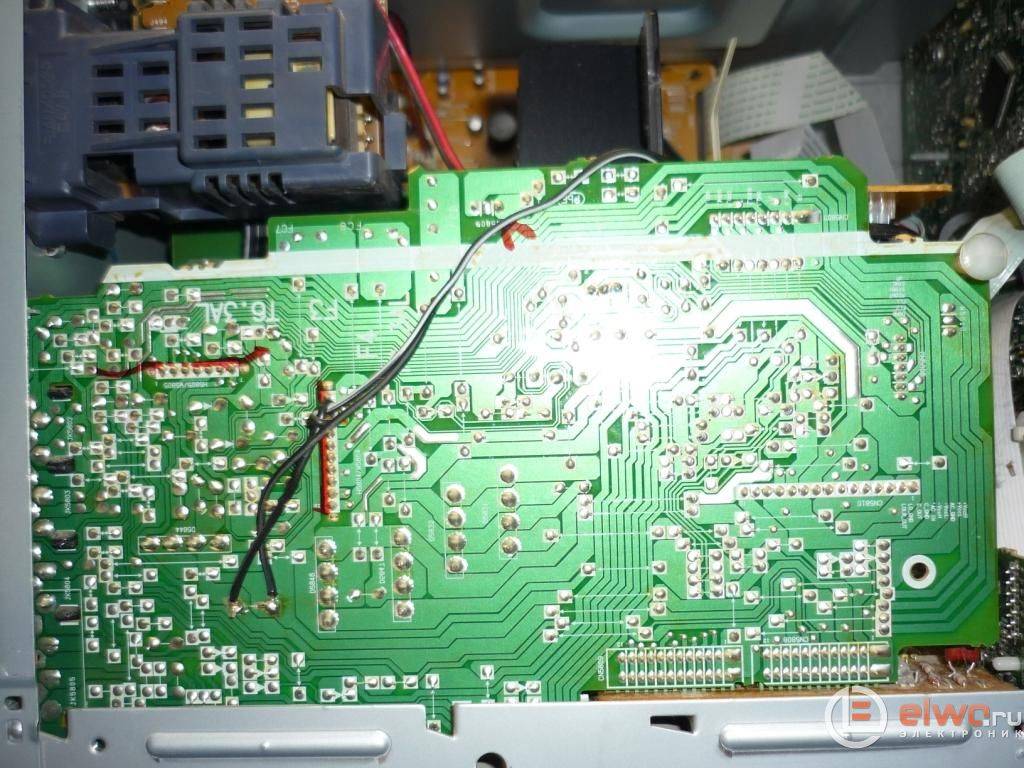

Затем берём моток провода. Он нужен для того, чтобы подключить питание и вывод звука. Это самая сложная операция. Потребуется некоторое знание схемотехники и сама схема имеющегося устройства, которую можно скачать в интернете. Если вы не сильны в схемотехнике, обратитесь к более подкованному в этой теме знакомому, который поможет найти выводы питания, куда и будут припаяны два провода. Будьте осторожны! Плата потребляет 5–12 В постоянного тока, не более.

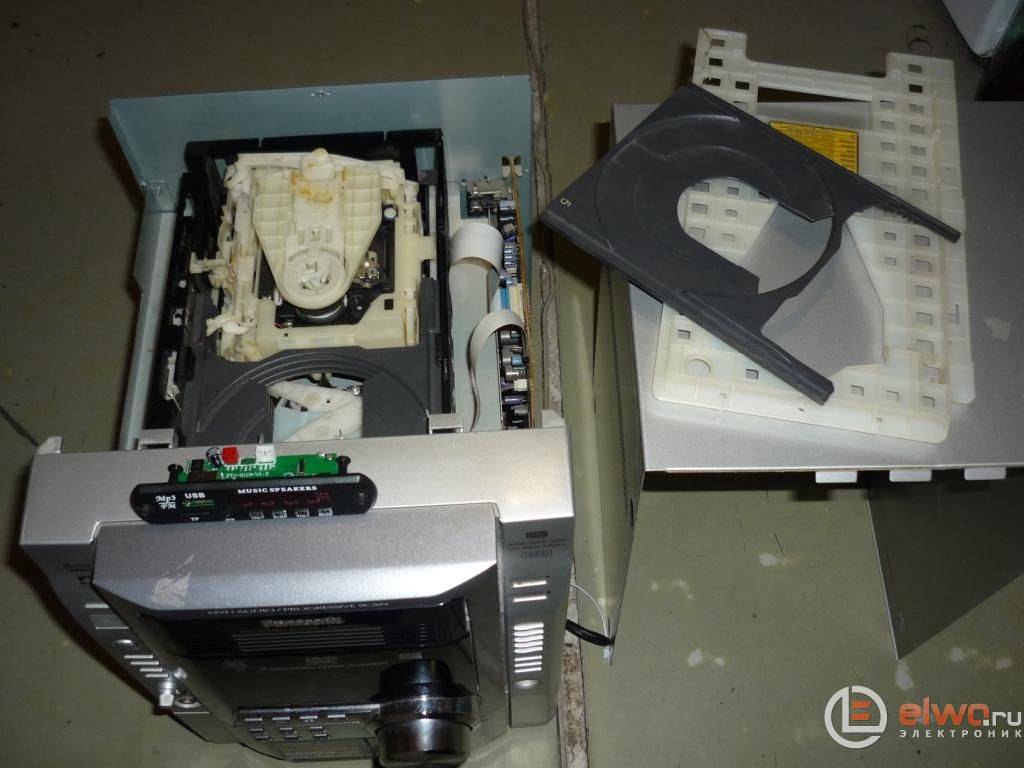

Протянув провода до места установки, займёмся размещением платы. Вероятно, придётся сделать вырез в корпусе, для чего потребуется Dremel или аналогичный инструмент другой марки. В качестве самого простого места размещения можно использовать обычный кассетный отсек, тогда порт будет доступен при его открытии.

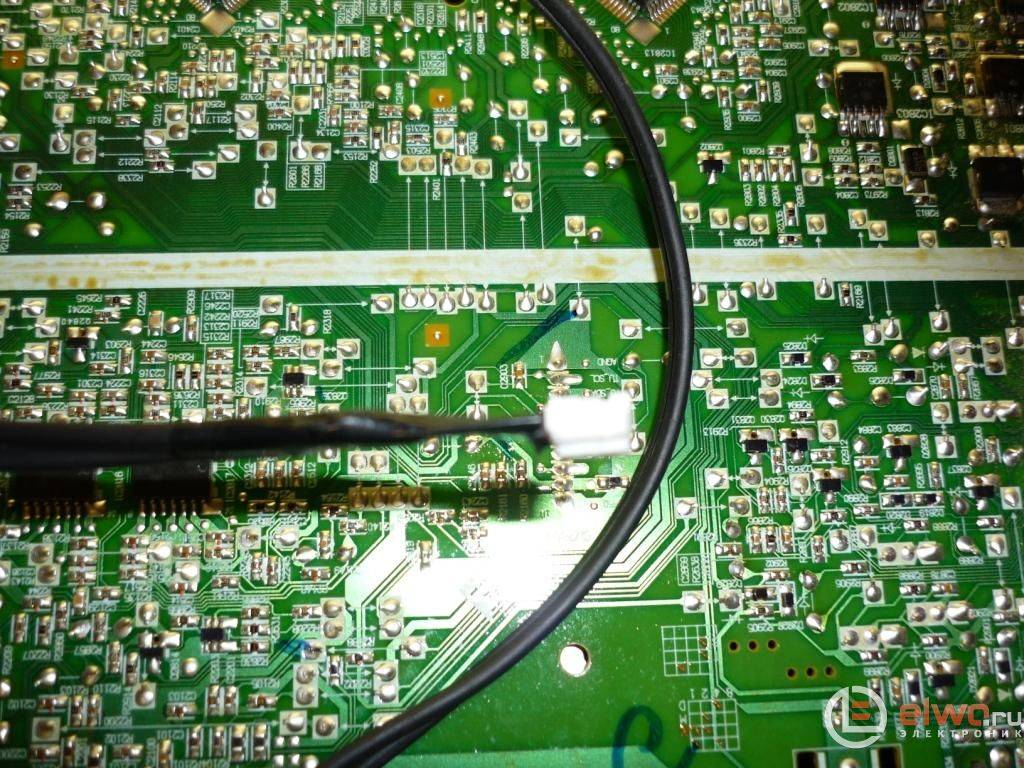

Остаётся небольшая деталь – подключить вывод аудио с платы к выходу музыкального центра или магнитофона. Можно воспользоваться схемой, разыскав на ней выходной каскад, и припаять провода от аудиовыхода USB-платы к ним. Можно поступить проще и вывести их в аудиовход AUX или аналогичный (если, конечно, он имеется).

Теперь нужно только подключить питание к плате с USB-выходом, после чего вставить флешку с музыкой и провести первое испытание обновлённого бумбокса.

Конечно, полная конструкция очень зависима от функциональности китайского устройства и не сможет полностью заменить какой-нибудь современный музыкальный центр с NFC, Wi-Fi, возможностью работы со стриминговыми сервисами и множеством программных фич для улучшения звука. Но, с другой стороны, нужно ли всё это?

На момент написания статьи модуль стоил около 5 долларов. Усилитель и динамики принимаем за бесплатные. Если звучание устраивало изначально, оно не изменится кардинально в худшую сторону. Так что не самый плохой способ обновить аудиосистему.

Заключение

Изготовленное своими руками устройство обладает ограниченной функциональностью, однако, с задачей простого воспроизведения звуковых файлов справляется отлично. Такая переделка обходится без значительных денежных затрат и позволит подарить вторую жизнь любимой технике – устаревшим музыкальным центрам, например, Sony, Aiwa, Panasonic. При наличии желания и свободного времени старую технику можно продолжать усовершенствовать в том же направлении до тех пор, пока работают родные колонки и встроенный усилитель.

Всем самодельщикам привет! Как-то товарищ, увидев мои самоделки – попросил доработать музыкальный центр. Центр с 5 дисковым DVD приводом, у него есть 6 колонок – по тем временам стоил бешеных денег, а теперь говорит стоит как большое Радио. Решил я ему «врезать» .

Разобрал его, посмотрел – места для плеера впереди не было, да и сверху мешал 5 дисковый ченжер. Решено: верхнюю каретку с крышкой привода долой.

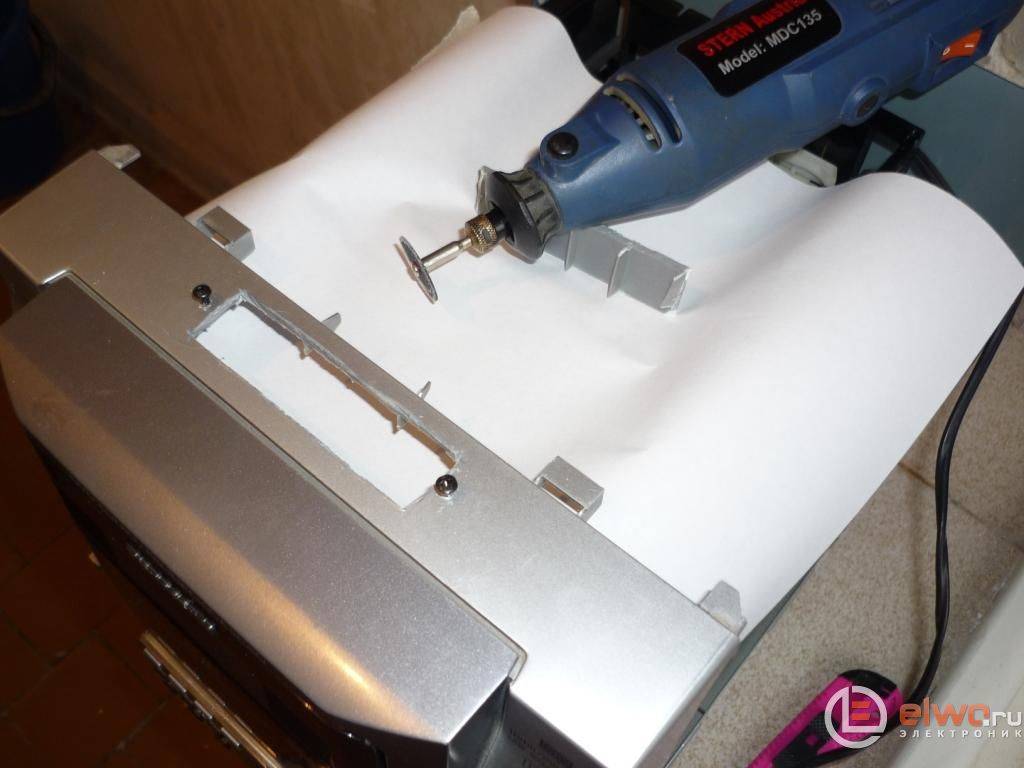

Разметил место под плеер, прорезал дремелем, прикрутил. Подпаял экранированый кабель к разъему AUX (L R), второй конец к разъёму модуля, залил термоклеем. Начал искать питание, нашёл 12 вольт, подключил.

В модуле стоит стабилизатор 5 вольт, включил. Работает, но в паузах стоит жуткий гул, да и стабилизатор ощутимо греется. Подключил зарядку с телефона 5 вольт – всё отлично. Ну и решил поставить плату с зарядки телефона для питания модуля. Зарядка подключается к сети через реле 12 вольт, во время включения центра.

Плату зарядки и реле приклеил к картонке и к корпусу. Немного сложновата коммутация, зато нет никаких помех от питания центра. Позже был у друга, слушал как играет – процессор музыкального центра обрабатывает сигнал с флешки на УРА, на все 5 каналов, для домашней вечеринка за глаза. Таким методом можно доделать очень много всяких старых девайсов. Например встроить в утюг – шутка)))
