Как правильно подключить духовой шкаф к электропитанию

Подключение духового шкафа к электросети

Эта часть процесса считается финальной. Теперь вам следует самому подключить электрический духовой шкаф к сети. Здесь мы рассмотрим, как подсоединить духовой шкаф от распределительной коробки. Сначала вам нужно отключить электроэнергию. Если в корпусе нет шнура, тогда вам следует открыть клеммную колодку. Во время подключения необходимо использовать провод ПВС. Другой конец провода вам следует подключить к распределительной коробке. Во время подключения вам необходимо соблюдать цветовую маркировку проводов. Фаза имеет коричневый цвет и подключается к клемме L. Ноль синего цвета и его следует подключить к N. Заземление имеет зеленый цвет и подключается к PE.

Перед подключением кабеля вам следует убедиться, что он сможет выдержать токовые нагрузки. Для этого вы можете провести расчет сечения кабеля. Обычно для духового шкафа, который имеет мощность до 3.5 кВт используют трехжильный провод с сечением 2.5 мм.кв. Если нагрузка больше, тогда можно использовать сечение 4 мм.кв.

Кроме этого, вам необходимо защитить себя от поражения током. Для этого вы можете подключить УЗО. Если вы не знаете, как выбрать УЗО, тогда можете прочесть нашу статью.

После завершения всех этапов необходимо проверить правильность установки и подключения электрического духового шкафа. После этого вы сможете включить электроэнергию в распределительном устройстве. Если световая индикация работает, тогда вы все сделали правильно. Вот видеоуроки, которые помогут выполнить процесс установки.

Рекомендуем прочесть: установка электрического полотенцесушителя.

Подключение шкафа к электричеству

Для подключения духовки к электричеству надо правильно выбрать провод с нужным сечением (оптимальный вариант — 4 кв. мм).

Подключение духового шкафа к электросети.

Такой кабель сможет выдержать длительную нагрузку в 8,3 кВт. Также на такую линию можно поставить автомат С32 с большим запасом мощности.

Для техники мощностью меньше 8 кВт можно взять кабель с сечением 2,5 мм², а в качестве стабилизатора использовать экономичный автомат С25

Для увеличения степени безопасности используют защитные автоматы с 2 полюсами, которые, срабатывая, выключают сразу фазу и ноль, а это важно, если пробивается изоляция. Рекомендуют использовать провода ВВГнг или NYM с параметрами 3х4 или 3х6

Подключить шкаф можно 1-, 2- или 3-фазным способом. Для сети в 220 В подойдет 1-фазный способ. Для подключения нужно:

  1. Вынуть заднюю панель, на которой размещена схема подключения к электросети.
  2. Определить положение кабеля и заземления.
  3. Если проводка сделана из кабеля, который имеет 3 жилы, для подсоединения духовки используют специальные медные перемычки с сечением не меньше 6 мм.

Схема соединения:

  • болты № 1-3 совмещаются шиной с буквой L;
  • болты № 4-5 с буквой N;
  • последний болт с РЕ для заземления.

Расположение проводов:

  • коричневый или черный — фаза (крепится к L1-3);
  • синий крепится на №№ 1 и 2;
  • зеленый или желтый — заземление идет на указанную клемму.

Сечение проводников и номинал автомата защиты

Средняя мощность последних дорогостоящих моделей встраиваемых духовых шкафов колеблется от 2.6 до 3 кВт, так производители заботятся об экономии электричества. Более дешевые приборы имеют большую мощность, мощными являются и устройства с пиролизной очисткой. Поэтому духовки следует подключать к линии с большим сечением проводов – 6 мм2, на которой должен стоять автомат защиты класса С32. Такие провода в состоянии долго выдерживать нагрузку в 10 кВт. Надо иметь в виду, что кабель и автомат для прокладки подобной линии стоят дорого.

Сечение жил медного проводаДопустимый длительный ток нагрузкиMax мощность нагрузки (одна фаза 220 В)Номинальный ток защитного автоматаПредельный ток защитного автомата
1.5 мм219А4.1 кВт10А16А
2.5 мм227А5.9 кВт16А25А
4 мм238А8.3 кВт25А32А
6 мм246А10.1 кВт32А40А
10 мм270А15.4 кВт50А63А

При наличии духового шкафа мощностью менее 8 кВт (даже при одновременном включении всех имеющихся в квартире приборов) разрешено прокладывать кабель сечением 4 м2 и ставить автомат С25. В целях повышения безопасности при установке духовки специалисты советуют использовать 2-х полюсные защитные автоматы. В нужных случаях при срабатывании они выключат фазу и ноль.

Применять можно кабель NYM параметрами 3*6 либо ВВГнг – 3*4. Покупая, необходимо замерить диаметр провода. Производители дешевой и некачественной продукции прибегают к экономии меди и тогда вместо диаметра 4 мм2 выходит 3 мм2.  Это создает опасную ситуацию. Проводка будет греться, в результате случится короткое замыкание и пожар.

Монтаж в 4 шага

Как установить встраиваемый электрический шкаф? Здесь главное – делать все четко по инструкции производителя и соблюдать правила безопасности.

Шаг. 1 Подготовка: проверяем электропроводку. Основные требования к сети, к которой будет осуществляться подключение и установка электрического духового шкафа:

  • Достаточный уровень сопротивления;
  • Высококачественные провода, сечение которых соответствует заявленной мощности прибора;
  • Заземляющий провод и система заземления (стандартные требования при подключении любой бытовой техники дома);
  • Защитный автомат, срабатывающий при перегрузках или сбоях в работе прибора.

Совет! Величина тока, обеспечивающая срабатывание автомата, подбирается индивидуально. На это влияет электрическая мощность конкретной выбранной модели.

Чтобы подключить встраиваемый духовой шкаф в соответствии со всеми требованиями безопасности, необходимо использовать мощный медный провод (действительно, лучше создать отдельную ветку проводки). Поскольку духовка потребляет очень много электричества, понадобятся и специальные розетки, рассчитанные на мощность, указанную в техпаспорте техники.

Остальные правила безопасности таковы:

  1. Соединение проводов на скрутке не допускается.
  2. Возбраняется прямое соединение проводов, выполненных из различных материалов – алюминия и меди.
  3. Чтобы состыковать провода, обязательно нужно применять винтовые клемники.
  4. Подключение к электрощиту должно проходить через отдельный автомат.

Шаг 2. Далее встраиваемый духовой шкаф помещается в специальную, заранее подготовленную нишу. Если ниша имеет заднюю стенку, то нужно сделать в ней отверстие для проводов.

Шаг 3. Затем духовка вставляется на место и надежно фиксируется винтами (которые прилагаются в комплекте) шуруповертом или крестовой отверткой.

Шаг 4. Осталось только помыть все внутренние поверхности духового шкафа, затем прокалить его при максимальной температуре (150 — 250 С) 30 минут и после остывания протереть влажной тряпкой. Духовка готова к использованию!

Установка и подключение электрической духовки

  1. Полностью отключается электрический ток в проводке.
  2. Если провода для включения в сеть нет в наличии, то он приобретается дополнительно. В процессе установки своими руками он крепится к соответствующим клеммам.
  3. От распределительного щитка до той розетки, куда будет подключен шкаф, прокладывается 3-х жильный медный провод. Если шкафы потребляют мощность в разбегах от 3 до 3,75 кВ, то требующаяся сила тока в электросети колеблется в значениях от 16 А
  4. Рассмотрите распределительный щиток. Должна быть предусмотрена прокладка провода. Это могут оказаться и провод ВВГ- 3 * 2,5, и провод ВВГ-3 * 4,0.

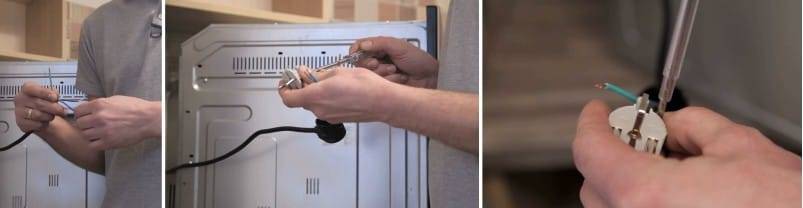

  5. Подключение к розетке. Зачастую в кабеле наблюдаются 3 жилки. Соответственно, и розетка к нему подбирается 3-х контактная.
  6. Проводится пробный запуск духовки и производится наблюдение, все ли сделано грамотно. Если это так, то работа завершена.

Кабель и защитный автомат

Поскольку варочные поверхности и духовые шкафы относятся к крупным потребителям электричества (их мощность стартует с 3 киловатт), для их питания понадобится выделенный кабель.

Оптимальный выбор — кабель с тремя жилами (обязательно с заземляющим проводом зелено-желтого цвета). Кабельное сечение подбирают сообразно номиналу духового шкафа.

Если нагрузка составляет от 3 до 3,5 киловатт, понадобится кабель с сечением 2,5 миллиметра. Розетка нужна под 16 Ампер, а автоматический выключатель — на 25 Ампер. Если мощность электрической плиты превышает 3,5 киловатта, сечение кабеля составляет 4 миллиметра, а розетку выбирают на 32 Ампера.

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Частые вопросы

Можно ли подключить духовку и варочную панель на один кабель (розетку)

Оба устройства являются достаточно мощными и для них лучше выделить отдельный автомат питания. Сажать ли оба устройства на один провод – ответ кроется в сечении провода. Толстые медные провода выдержат большую мощность. Расчет сечения есть в этой статье. Если не уверены, то лучше разделите. Производители розеток обычно указывают максимальную мощность и ток на своих изделиях. Проверьте, чтобы вы не выходили за эти пределы, когда сажаете варочную поверхность и духовку на одну розетку.

Сколько стоит, чтобы мастер подключил все сам?

Позвоните в свою жил. контору. Обычно там предоставляют подобные услуги за деньги. В зависимости от региона, цена может сильно колебаться. например для крупных городов, цена подключения духового шкафа начинается от 1000 рублей. Если подключаете шкаф и вар. поверхность, то можно уложиться в 1500.

Что делать, если в доме нет заземления?

Можно подключиться без него, но это связано с определенными рисками. В лучшем случае вас будет немного щекотать, в худшем вас может убить током. Можно использовать водопровод, если вы уверены, что он полностью металлический, но в самое ближайшее время лучше вызвать специалиста, чтобы он подтвердил, что водопровод можно использовать в качестве заземления.

Подключение к электросети

Подключение электрического духового шкафа можно осуществить двумя способами:

  • напрямую к проводке от щитка,
  • питающим шнуром с вилкой к установленной на линии розетке.

Два способа одинаково эффективные, но с нюансами, влияющими на комфорт и обслуживание духового шкафа. При прямом монтаже установка сетевого подсоединения встраиваемого духового шкафа своими руками выполняется механическими способами: скруткой, болтовыми и клеммными конструкциями.

Недостаток — сложно отсоединить прибор, например, если надо его передвинуть при обслуживании, уборке. Прямое подключение используется, например при эстетической или технической необходимости.

Подключение через розетку используют чаще, вариант более удобный. Даже если нет подходящей розетки, купить ее под требуемые параметры тока (например, 10, 16, 32 А) и подсоединить к проводке не составит особого труда.

Электродуховка с варочной поверхностью или иными потребителями

Электрические духовые шкафы мощные (3.5–5 кВт) но варочные поверхности еще прожорливее (5–7 кВт), поэтому при подключении этих двух отдельных приборов необходимо внести существенные коррективы при оценке возможностей проводки. Это также касается и ситуаций, когда вместе через одну линию одновременно запитываются иные приборы — освещение, бойлеры, чайники и прочее.

В большинстве случаев потребление тока духового шкафа — до 16 А, и если он запитывается через один автомат с другими приборами, то возможна перегрузка и сработка отключения. Например, если одновременно подключить электрочайник с 6.5 А, что в сумме даст 22.5 А, защитная автоматика отключит два прибора.

Разумнее подключить электрический духовой шкаф, протянув линию питания (для среднестатистического прибора сечения 2.5 мм² хватит с запасом) только для него с индивидуальной защитной автоматикой отключения от вводного автомата распредщитка. Можно также использовать существующую линию, если она по параметрам подходит, но не «вешать» на нее других потребителей. Это же касается типоразмера шкаф+варочная плита в формате цельного прибора с одним питающим проводом.

Не обязательно для отдельной линии делать штробы — ее можно провести открытым способом, спрятав жилы в пластиковых коробах.

Духовки зависимого типа (варочная поверхность встроена) или отдельные такие устройства на одной линии (это не желательно, но допускается, если подходит проводка) будут вместе потреблять много электроэнергии — от 7 кВт. Потребуется как минимум жилы с сечением 4 мм², если провода алюминиевые — то от 6 мм².

Особенность подключения отдельной электродуховки и варочной поверхности

Сечение питающих жил для приборов, купленных отдельно, а не как цельное устройство, может быть разным. Для шкафа обычно требуется меньшее значение — 2.5 мм², для плиты — 4 мм². Для варочной поверхности потребуется АВ с номиналом 25–32 А под 4 мм², для шкафа достаточно — 16 А. Подбирается всегда большее значение. Соответственно, при неисправности духовки АВ не сработает, отключение произойдет, только когда выгорит вся изоляция и возникнет короткое замыкание.

Какая розетка нужна для духового шкафа

Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично.

Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование, и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:

Если кухонный гарнитур имеет цоколь, установить ее за духовым шкафом, на несколько сантиметров выше уровня пола. Не самый лучший вариант. Недостатков много. Первый — сложный доступ. Чтобы выключить/включить духовку из сети, придется чуть ли не ложиться на пол, просовывая руку до самой стены.

Второй — высокая вероятность загрязнения. На кухне, даже под мебелью, скапливается жир, грязь. Они обязательно будут и на розетке, что ухудшает контакт, снижает электробезопасность.

Если между верхней панелью духового шкафа и столешницей остается свободное пространство, его можно использовать для установки розеток. Хороший вариант для оборудования зависимого типа. Оно должно подключаться к одной розетке.

Вариант «так себе» с точки зрения доступности подключения — чтобы включить/выключить из сети надо поднять варочную поверхность. Если необходимо подключить независимый духовой шкаф, этот вариант не проходит вообще.

Установить розетку за духовкой на уровне 50-80 см от пола. В паре с длинным шнуром (не менее 120 см) ее можно будет выдвинуть и выключить. Именно так рекомендует сделать Bosсh. Но, этот вариант более чем спорный. Если учесть, что духовой шкаф фиксируется болтами к боковым стенкам шкафа, отключение от электричества будет тем еще квестом.

Установить розетку в районе соседнего шкафа, выпилив в его задней стенке отверстие. Способ неплохой, доступ нормальный, с безопасностью тоже все неплохо. Единственный минус — рядом не всегда стоят шкафчики. Бывает, что это холодильник или другое оборудование.

Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.

Установка клеммной колодки

Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи.

Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.

В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.

Вариант установки клеммной колодки для подключения духового шкафа

Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.

При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший.

Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного

Это важно. Будьте внимательны

Схема подключения духового шкафа к варочной панели

Как же правильно подключить варочную панель и духовой шкаф? Сначала надо разобраться с пособием по работе, которое идёт в наборе с техникой. Далее начинаем работать. Подготавливаем место для установки поверхности для варки и розетки с заземлением. Перед этим лучше купить хомут и фидер (исходя из мощности техники). Возьмём само устройство для варки. Переворачиваем его, поднимаем колпачок коннектора и зачищаем края фидера. Применяя тестер, выявляем, где масса, ноль и фаза. Придерживаясь схемы подключения варочной панели, присоединяем провода.

Многие современные модели легко подключить самостоятельно. Их конструкция проста, и для её монтажа необязательно покупать специальные зажимы. Для соединения вокруг шурупа наматывают шнур и прикручивают. На этом присоединение фидера закончено, и можно закрывать колпачок обратно.

Важно помнить, что лучше не приобретать устройство соединения электрических цепей между собой вне комплекта техники. В продаже есть такие изделия, их производит Китай

У них посредственное качество, которое не соответствует стандартам. Из-за этого техника может испортиться – по причине плохого коннектора контакты не справятся с нагрузкой.

Подготавливаем провод питания для розетки. К нему подключим клеммник, где присоединим фидеры от поверхности для варки и печи. Надёжно присоединив фидеры, расставляем технику по своим местам. Далее проверяем работу приборов и правильно ли они подключены.

Как подключить духовой шкаф: определяемся с моделью прибора – встроенная или независимая. Если встроенная, то подключать технику необходимо к одному питающему фидеру, а приборы присоединяются между собой по схеме подключения духового шкафа от производителя. Независимую печь возможно поставить отдельно и разместить на ней газовую кухонную плиту (в целях экономии).

При установленной мощности бытовой печи до 3 кВт возможно подключение к розетке. Если больше, то лучше провести от пункта распределения дополнительный силовой кабель, присоединяющий духовой шкаф. Желательно рассчитать, справится ли линия домашних электросетей с такой нагрузкой. Если нет – надо будет заменить её, в случае недавней замены электролинии можете смело начинать монтаж

Важно помнить о заземлении. При его отсутствии подключать печь со штекером категорически нельзя
