Виды оборудования для пескоструйных работ

Что такое пескоструй?

Пескоструй — оборудование, которое используется для очистки металлических, каменных поверхностей от грязи, ржавчины, налёта. Принцип работы заключается в том, что из сопла аппарата с большой скоростью подаётся абразивный материал. Прочные частицы счищают слой ржавчины с рабочей поверхности. Чтобы знать, как происходит рабочий процесс, нужно разбираться в устройстве пескоструйного аппарата:

  • компрессор, которые предназначен для нагнетания давления;
  • емкость для перемешивания воздуха с абразивным материалом;
  • сопло, изготовленное из высокопрочных материалов.

Соединяются ключевые элементы с помощью резиновых шлангов большой толщины. К дополнительны элементам конструкции относятся системы управления подачей воздуха, абразивных частиц. Твердость абразива зависит от прочности обрабатываемого металла.

Основные параметры

Мощность и производительность – это основные параметры, от которых зависит, насколько эффективной может быть работа пескоструя. Первая характеристика напрямую зависит от давления, которое создается пескоструйной техникой. Оптимальным показателем считается до восьми атмосфер, причем данная цифра во многом зависит от размера сопла.

Производительность определяет количество сжатого воздушного потока, который выдается за определенный промежуток времени. В большинстве случаев параметр измеряется в литрах воздуха в минуту, причем он определяет объем песка, который подается в рабочую зону за определенный промежуток времени.

Другие характеристики являются второстепенными

В связи с этим, стараясь понять, как работает пескоструй, на них не обязательно обращать внимание

Дополнительные возможности

  • Большинство пескоструйных аппаратов оборудуется пультом дистанционного управления. Данная функция позволяет провести экстренное отключение или снизить мощность работы устройства.
  • Устройства, предусматривающие работы в специальной камере, оборудуются прочным стеклом и устройством для помещения в неё изделия.
  • Некоторые устройства поставляются в комплекте с компрессором. Данные модели позволяют не тратить время на подбор нужного агрегата.
  • Стоимость пескоструйных аппаратов довольно сильно варьируется. Ознакомиться с ценами и приблизительным ассортиментом можно по вот этой ссылке https://www.220-volt.ru/peskostrujnye-apparaty.

Надеюсь, моя сегодняшняя статья была вам полезна и понятна. Теперь вы знаете, какие характеристики нужно учитывать перед тем, как купить пескоструйный аппарат. Определяющим фактором должна стать будущая сфера его будущего использования и требуемая производительность. Безусловно, можно собрать пескоструйный аппарат собственными руками. Именно данной теме будет посвящена одна из будущих моих статей.

Если вы еще не знакомы со статьей моего коллеги: «Заземление: какой провод следует в нем использовать», то прочесть её можно по этой ссылке.

Что можно использовать, кроме песка, для изготовления своими руками пескоструйной камеры

Кроме песка, для работы аппарата подойдут и другие виды расходников:

  1. Никель и купершлак. Одни из самых популярных вариантов для пескоструя, которые получаются из отходов производства меди и никеля. Стоимость такая же, как у обработанного песка, но они прочнее и тверже.
  2. Стальная и чугунная дробь. Не только наиболее дорогой вариант, но и самый прочный. Применяется для быстрой, но грубой обработки поверхностей.
  3. Гранатовый песок. Тверже обычного песка, но такой же непрочный. Стоит дорого и редко используется для работы.
  4. Стеклянная и нержавеющая дробь. Пескоструйное стекло применяется в основном для очистки поверхностей из нержавеющей стали.
  5. Электрокорунд. Твердая кристаллическая форма оксида алюминия. Практически не повреждается и подходит даже для самых загрязненных поверхностей.

Стальная и чугунная дробь является самым прочным абразивом

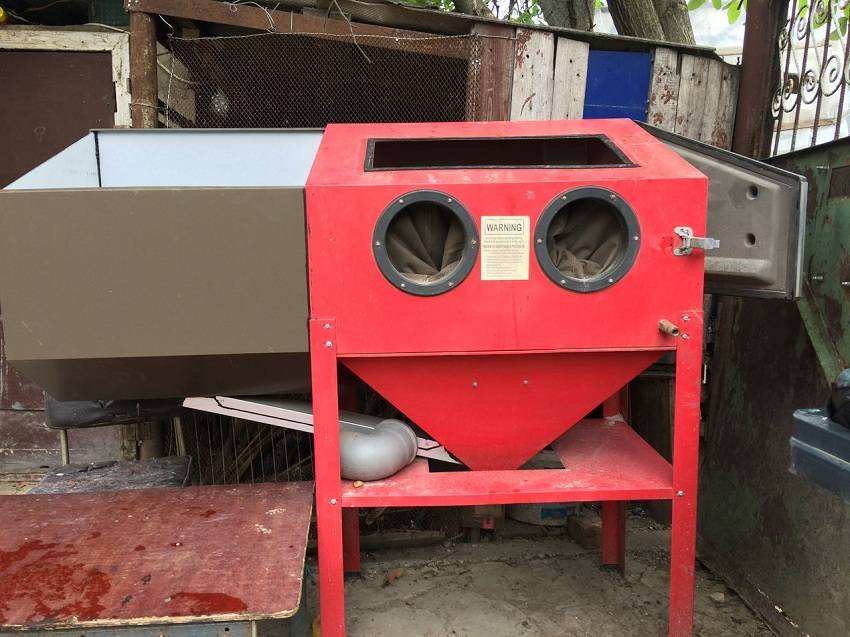

Если просматривать фото пескоструев, можно обратить внимание на то, что камера представляет собой конструкцию прямоугольной формы. Чаще всего это ящик, сваренный из металлического уголка, который обшит тонкими стальными листами толщиной до 1 мм

Для того чтобы легче было контролировать количество абразива в процессе работы, лучше всего по длинной стороне расположить стеклянное или пластиковое смотровое окно.

На передней стенке камеры выполняются 2 симметричных отверстия диаметром 100-120 мм, в которые вставляются специальные плотные перчатки. Следует учитывать, что они будут постоянно подвергаться воздействию абразива, поэтому замена данных элементов не должна вызывать сложностей.

Дно камеры выполняется из армированной сетки, под которой располагается желоб для использованного абразива. Удобную работу обеспечивает освещение. Для этого достаточно взять 2 лампы необходимого размера. Пистолет для пескоструйного аппарата помещается внутрь камеры, а воздух подводится при помощи шланга, подсоединенного снаружи. Таким образом, материал не будет вылетать за пределы, что даст возможность использовать его повторно. По сути, такой вариант исполнения позволяет создать пескоструйный пистолет с системой рециркуляции абразива.

На заметку! Если планируется чистить нестандартные изделия большой формы, боковые грани советуют затянуть прочным брезентом. Чтобы камера получилась максимально удобной, не следует делать работы на глаз – лучше предварительно подготовить чертеж.


Кроме песка используют никель и купершлак, гранатовый песок, стеклянную и нержавеющую дробь, а также электрокорунд.

Устройство пескоструйного аппарата

Любая пескоструйная установка состоит из основных элементов, без которых ее работа невозможна:

  • компрессор,
  • резервуар для абразива,
  • пистолет с соплом,
  • соединительные шланги,
  • система контроля,
  • накопительный ресивер.

Основным элементом системы является компрессор, который нагнетает давление воздушного потока. Работа современных установок контролируется автоматикой, с помощью которой можно регулировать давление, включать и отключать аппарат. Более дорогие компрессоры имеют систему отключения при поломке, защищающую от перепадов напряжения.

Плюсы автоматики:

  • останавливает работу прибора, если насадка выпала из рук оператора,
  • переводит установку в режим холостого и рабочего хода,
  • управляет дополнительными функциями,
  • подает сигналы при снижении уровня песка.

От качества и размера шлангов для песка, воздуха и вывода абразивной смеси тоже зависит работа всей установки, ее мощность и производительность

Поэтому при выборе аппарата важно обратить внимание на диаметр, внутреннее сопротивление, длину шлангов

Стационарные и мобильные

Пескоструйные аппараты бывают как мобильными, так и стационарными. Многие производители оборудуют устройства дополнительными колесами для возможного перемещения. Это довольно удобно, так как такой вариант исключает необходимость установки слишком длинного рукава и позволяет не терять в производительности. Наибольшую актуальность такое оборудование имеет на строительных и любых других площадках, где требуется провести обработку различных поверхностей в нескольких удаленных друг от друга местах. Стационарные пескоструйные аппараты не предусматривают какого-либо перемещения. В большинстве случаев они используются в комплексе со специальной камерой, куда помещается изделие. Её размеры могут варьироваться от небольшого ящика со стеклом, до отдельной комнаты. Преимуществом таких камер, является возможность повторного использования абразива после очистки от ржавчины или краски.

ГОСТ на пескоструйную обработку металла

ГОСТ 9.402-80 указывает на качественные показатели, требования к поверхности подготовленной для окрашивания или иного защитного покрытия. В нем содержатся требования к пескоструйной обработке:

  • При 5-и кратным увеличением, с помощью специальных приспособлений, признаки ржавления металла и сажа отсутствуют
  • При визуальном анализе, без специальных увеличивающих приспособлений отсутствуют следы окисления и ржавления металла, сажа, и иные слои не металлического происхождения. Не более чем на 4% поверхностных площадей имеются признаки окисления и ржавления металла и сажа.

Виды пескоструйных аппаратов

Пескоструйная установка выбирается в зависимости от планируемых работ и площади обработки. В продаже есть три основных типа аппаратов:

  1. Всасывающие. Воздух в пескоструйных установках, работающих по такому принципу, «забирает» абразив и переносит его от емкости к соплу. Чаще всего эти пескоструи применяются для матирования стекла, удаления старой краски.
  2. Вакуумные. Песок выбрасывается на поверхность, а затем собирается системой и может применяться повторно. Обычно подобные установки используются в промышленности, поскольку стоят дорого.
  3. Пневматические. Давление воздушного потока в этих приборах большое, они предназначены для работы с крупными поверхностями, сложными конструкциями.

По условиям использования можно выделить такие виды пескоструйных установок:

  1. Открытого типа. Применяются вне помещений (на улице, под навесом). Стоят недорого, мобильны, имеют малые габариты. К недостаткам относятся высокий уровень запыленности, отсутствие возможности сбора и повторного использования абразива, высокий расход песка. Работа с такими устройствами опасна для оператора и требует обязательного надевания защитной экипировки.

Пескоструйный аппарат открытого типа

  1. Закрытого типа. Ими пользуются в закрытом пространстве — специальной пескоструйной камере, которая по габаритам может быть не больше ящика или напоминать целую комнату. Такие устройства мощные, позволяют произвести более качественную обработку и собрать песок для повторного применения. Для оператора работа с закрытым пескоструем более безопасна, ведь абразив не вылетает за пределы камеры. Минусы устройства — большие габариты, сложности с транспортировкой, необходимость подключения к системе вентиляции.

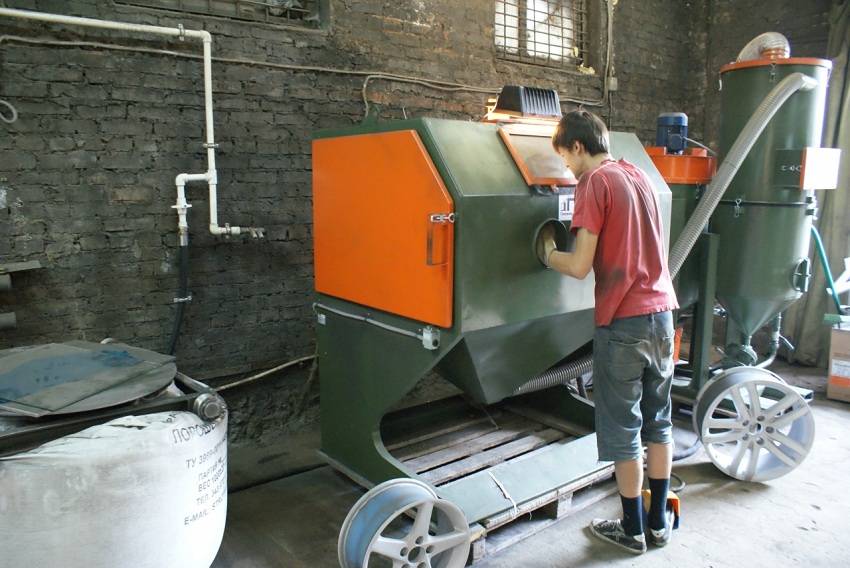

Стационарные аппараты

Такие пескоструйные установки размещают на производстве. Они имеют встроенную систему фильтрации и подсоединены к мощной вентиляции, поэтому не подлежат переносу. Обычно с их помощью обрабатывают отдельные предметы, детали, небольшие поверхности.

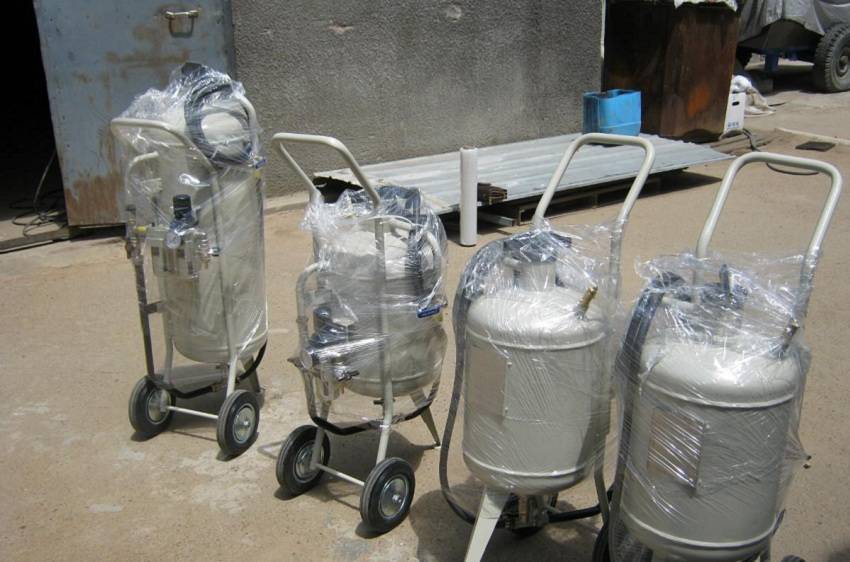

Мобильные установки

Подобные устройства применяются как для бытовых целей (малогабаритные приборы или самодельные пескоструи), так и для обработки фасадов зданий, цистерн, крупной техники, востребованы в кузовном ремонте. Их можно перемещать с места на место в зависимости от потребности.

Инжекторные приборы

Инжекторный метод подачи абразива считается самым популярным. В этих пескоструях воздух и песок проходят по разным шлангам, после чего аппарат создает разрежение потока и абразив засасывается в воздушную струю. Скорость и мощность движения песчаной смеси небольшая, поэтому пескоструйная установка инжекторного типа стоит дешевле.

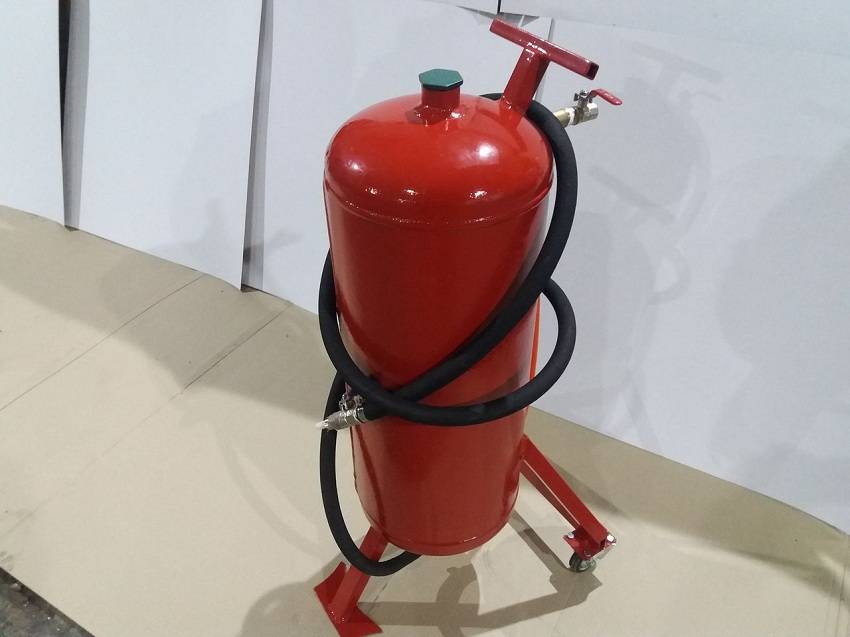

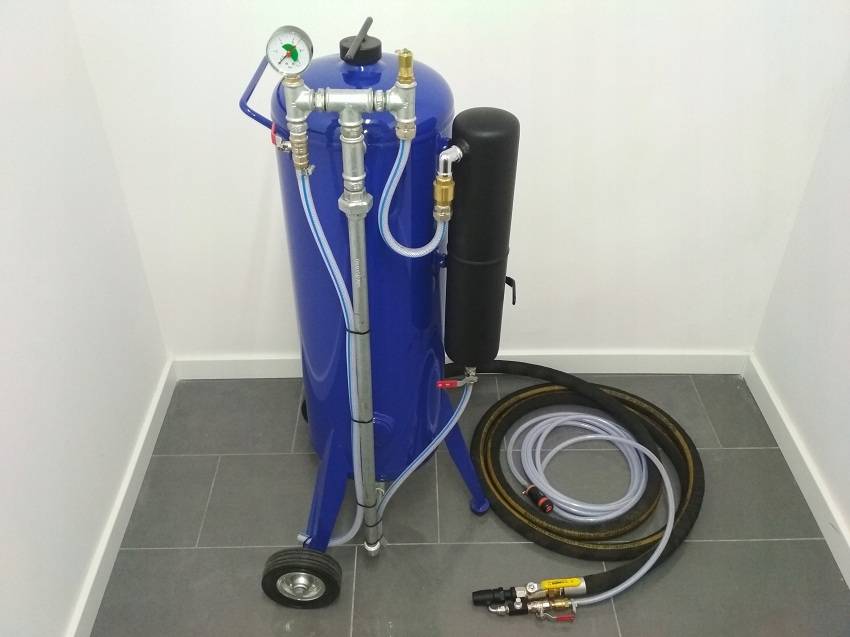

Напорные устройства

В таких пескоструях абразив и воздух подаются через один шланг (рукав). Емкость для песка выполнена из надежного материала и на 100% герметична — она будет постоянно претерпевать высокое давление потока. Скорость подачи абразивной смеси высока, поэтому с помощью напорной установки можно выполнять сложные работы больших объемов.

Принцип работы пескоструйного аппарата

Понять принцип работы пескоструйного аппарата проще, если знаешь основные элементы оборудования. Как работать пескоструйным аппаратом:

  1. Собрать ключевые элементы. Компрессор подключается к емкости для смешивания воздуха и абразивного материала. Заполнить бункер частицами для очистки металлической поверхности. От бункера идёт выходящий шланг на пистолет.
  2. Включить компрессор, поднять давление до нужной величины.
  3. Используя вентиль на пистолете, подавать абразив через сопло на рабочую заготовку.

Когда работа пескоструя закончена, нужно отключить компрессор, перекрыть сопло.

На что обратить внимание при покупке камеры

При выборе и разработке собственной пескоструйной камеры в первую очередь необходимо проверить соответствие диаметров и длины ее шлангов производительности компрессора

Другие важные факторы, на которые следует обратить внимание:

  1. Осушитель воздуха. Влага в воздушно-абразивном потоке делает его неравномерным, т. к. в этом случае частицы порошка склеиваются в крупные фракции разного размера.
  2. Емкость резервуара для рабочего порошка. В открытых системах должна обеспечиваться длительность работы не менее 30–40 минут.
  3. Уклон резервуара. Должен быть не более 40º, иначе порошок будет плохо ссыпаться в дозатор.
  4. Калиброванное сито на загрузочной воронке. Помогает очистке от различных включений и крупных частиц. Особенно полезно при повторной загрузке абразива после его использования.
  5. Защитная сеточка перед смотровым стеклом камеры. С хорошим освещением совершенно не мешает работе, при этом предохраняя стекло от быстрого матирования.
  6. Удобство загрузки. Дверка должна обеспечивать доступ ко всему внутреннему объему шкафа.
  7. Наличие достаточно мощной вытяжки и объемного резервуара для пыли.

Сопла напорных пескоструйных аппаратов обеспечивают большую производительность и удобство в работе, из-за того что подача воздушно-абразивной смеси в них выполняется по одному шлангу. Однако для таких аппаратов требуются компрессоры с высокой скоростью расхода воздуха.

Тип пескоструйного аппарата

Инжекторный пескоструйный аппарат предусматривает раздельную подачу абразивного материала и воздуха. Это снижает стоимость данного устройства, но и уменьшает производительность. Средняя скорость обработки поверхности при помощи такого оборудования составляет от 1 до 3 квадратных метров в час. Аппараты данного типа требуют достаточно мощного компрессора, так как показатель потребления воздуха составляет около 1000 литров в минуту. Инжекторные варианты работают с нетяжелыми абразивными материалами и используются для снятия старого слоя лакокрасочного покрытия, придания стеклу матовости или при состаривании деревянных изделий. Напорные пескоструйные аппараты — это более производительные устройства, которые используются для выполнения большого объема работ. Абразив и воздух поступают в одном рукаве. Оборудование используется для обработки железобетонных и металлических поверхностей от ржавчины, различных наслоений и старой краски.

Одним из главных параметров при выборе пескоструйного аппарата является его емкость. Она должна быть такого объема, чтобы обеспечить непрерывную и стабильную работу. Поэтому данный фактор должен учитываться индивидуально, в зависимости от планируемых задач. Диаметр пескоструйного сопла влияет на скорость выполняемой работы, а также на объем требуемого воздуха и абразива в час. Сопло с диаметром в 12 мм, позволит очистить поверхность от ржавчины в 4 раза быстрее, чем сопло в 6 мм. Но стоит учитывать, что и количество потребляемого абразива и воздуха, будет также больше. Компрессор должен обладать нужной мощностью для обеспечения сопла требуемым количеством воздуха и иметь своеобразный резерв, компенсирующий износ последнего.

Исходя из мощности, можно выделить такие категории пескоструйных аппаратов:

  • малой мощности – 20-40 литров;
  • средней мощности – 50-150 литров;
  • устройства с высокой производительностью – от 200 литров;
  • образцы производственного и промышленного масштаба – около 900 и более литров.

Для домашнего использования будет актуальна покупка моделей средней и малой мощности.

Советы и рекомендации

Ознакомьтесь со схемами и чертежами для самостоятельного изготовления пескоструев. И приобретите качественные комплектующие, способные выдерживать длительное воздействие абразивных частиц.

Если серьезно отнестись к сборке устройства, оно должно функционировать не хуже заводского

Обратите внимание!

  • Антенный усилитель: мастер-класс, как сделать и использовать простое устройство своими руками
  • Восстановление аккумулятора — лучшие методы реанимации батареи в домашних условиях

  • Мини паяльник — как сделать в домашних условиях из подручных материалов (инструкция + 85 фото)

Как сделать камеру своими руками

Сделать пескоструйную камеру несложно, т. к. по своей конструкции это, пожалуй, самое простое из всех самодельных устройств для домашних мастерских. В Интернете (особенно зарубежном) можно найти чертежи таких установок, которые ничем не уступают заводским (см. рис. ниже), но большинство мастеров делают их по своим эскизам, исходя из собственных предпочтений, а также наличия подходящих материалов и комплектующих.

Основные элементы установки

Самодельные пескоструйные камеры по своей конструкции практически повторяют фабричные, т. к., наверное, невозможно как-то улучшить или даже просто изменить этот простой и отлаженный процесс. Основные компоненты такой установки:

  • опорная конструкция для установки камеры;
  • корпус со смотровым окном, загрузочной дверкой и призматическим бункером, куда ссыпается отработанный абразив;
  • стекло для окна;
  • сетка для пола камеры;
  • вытяжка;
  • компрессор;
  • рабочий пистолет;
  • фитинги, вентили и шланги.

Корпус пескоструйной камеры обычно изготавливают из листового проката, хотя многие домашние используют для этого ДСП или фанеру, а также комбинируют древесину и металлические конструкции.

Построение рабочей зоны

Размер рабочей зоны у всех пескоструйных камер необитаемого типа примерно одинаков, т. к. определяется эргономикой работы оператора. Глубина шкафа должна обеспечивать доступ к детали с любой стороны, т. е. быть в пределах размеров вытянутой руки с пескоструйным пистолетом. А высота ограничена уровнем обзорного окна, которое должно находиться напротив лица оператора. Загрузка детали в зону обработки производится через запираемые дверцы, расположенные на боковой или задней поверхности камеры.

Изготовление днища

Конструктивно днище камеры является, пожалуй, самым сложным элементом всей установки. По своей форме это традиционный призматический бункер для сыпучих материалов, в нижней части которого находится выходной вентиль. Чтобы правильно раскроить листовой металл и сварить такую конструкцию, требуются определенные навыки, поэтому многие используют уголковый каркас, на который разными способами крепят боковины из различного листового материала.

Какой компрессор нужен для пескоструя и критерии правильного выбора

Все чаще для обработки поверхностей используют пескоструйные аппараты. Ещё в сравнительно недавнем прошлом, такая технология применялась только на больших предприятиях, где объёмы и необходимый темп проводимых работ был очень большим. Да и габариты таких установок были, мягко говоря, впечатляющие, при не менее весомой их стоимости, что, в свою очередь, делало их покупку и эксплуатацию малыми фирмами или мастерскими если не полностью невозможной, то, как минимум, очень маловероятной. Но к счастью, все меняется. Со временем, на рынке появились менее громоздкие и менее дорогие пескоструйные аппараты. На нынешний день ассортимент такого оборудования впечатляет. Из огромного количества возможных предложений, вы без особого труда сможете подобрать себе аппарат, исходя из предполагаемой работы и своих финансовых возможностей. Почти в каждом гаражном кооперативе можно отыскать пескоструй. Нередко это дитя пытливого ума и умелых рук какого-нибудь «самоделкина». В ход идёт любой металлолом от старой кастрюли и ржавых труб, до газовых баллонов и старых бочек довольно внушительного объёма.

Бытует мнение, что пескоструйка применяется, в основном, для очистки метала от ржавчины. На самом деле это не совсем так. Область применения этих аппаратов очень широкая и обработка металлов, лишь один из вариантов. С его помощью очищают каменные, бетонные и кирпичные стены. Также пескоструй используется для нанесения рисунков на стёкла и зеркала, что, в последнее время, очень часто применяют при изготовлении дорогой заказной мебели.

Но в работе любого пескоструйного аппарата, заводского или самодельного, применяется сжатый воздух, а, следовательно, нужен компрессор. И если вы решились заняться пескоструйной обработкой, не мешало бы разобраться с тем, какой именно компрессор стоит приобрести.

Маловероятно, что вам удастся изготовить его самостоятельно, а значит, придётся покупать. Учитывая немалую стоимость компрессоров, нужно точно определиться с его параметрами. В случае с пескоструйными аппаратами, от этого зависит их производительность и качество выполняемой работы, а в конечном счете и время, которое вы на эту работу потратите. Тут представлен широкий выбор компрессоров для пескоструйных аппаратов.

Виды пескоструйных аппаратов по сфере применения и принципу действия

Пескоструйки можно условно разделить на виды по нескольким принципам.

По сфере применения:

  1. Вакуумные. В процессе работы выброшенный через сопла песок возвращается в ёмкость с помощью вакуума и используется повторно. Применяется для аккуратной и тонкой работы.
  2. Пневматические. Мощные устройства, выбрасывающие песок под сильным напором, используются для обработки больших площадей.
  3. Всасывающие. Воздух в таком аппарате подаёт песок к соплу и собирает его обратно после использования. Подобные приборы предназначены для удаления лакокрасочного покрытия и матирования стеклянных поверхностей.

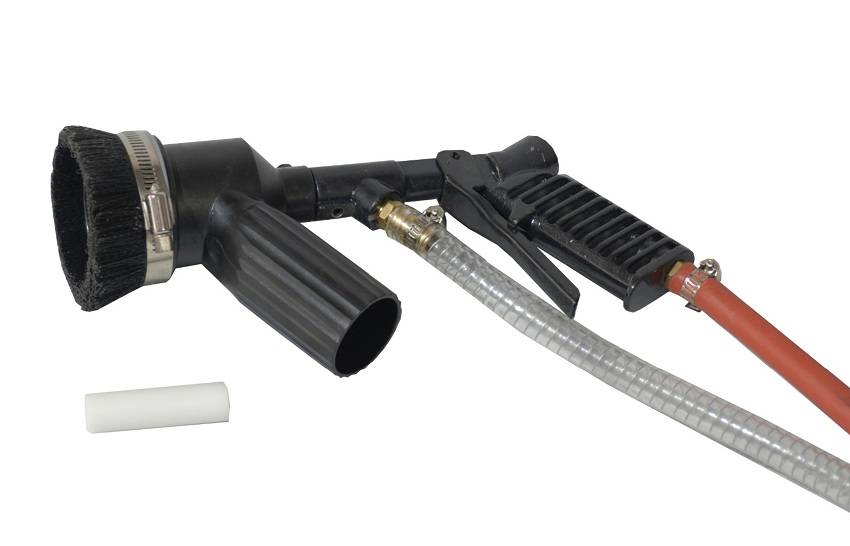

Виды пескоструйных пистолетов для компрессора

Насадку на компрессор пескоструй сегодня можно купить достаточно недорого, что обусловлено низким качеством такого инструмента. Однако для периодического применения таких насадок в домашнем хозяйстве их хватает вполне. Профессионалы же предпочитают работать дорогостоящими пистолетами для пескоструя, которые имеют не только высокую производительность, но еще и отличаются надежностью.

Пескоструйное оборудование подразделяется на два вида по принципу работы:

  • Напорного типа — из резервуара по шлангу к соплу пистолета подается абразивный материал, и вылетает через форсунку на обрабатываемую поверхность. Принцип работы напорной системы основывается на том, что в герметичную емкость с песком подается сжатый воздух, который толкает мелкодисперсную консистенцию через специальный канал в камеру. Подаваемая под постоянным давлением мелкодисперсная консистенция подхватывается потоком сжатого воздуха, и транспортируется к соплу, откуда вылетает на поверхность. Такие виды оборудования относятся к категории профессиональных, и используются они зачастую для обработки кораблей, мостов и т.п.
  • Эжекторного типа (не путать с инжекторными)— принцип работы основан на создании разницы давлений, откуда возникает эффект всасывания мелкодисперсной консистенции. Песок с воздухом смешивается в специальной камере пистолета, и выходит наружу через сопло

Схематически принцип работы обоих устройств представлен на фото выше. Наиболее популярными являются устройства эжекторного типа, которые применяются не только специалистами в автосервисах, но и домашними мастерами.

Немаловажно отметить, что пистолеты для пескоструя отличаются по типу расположения емкости с абразивным веществом

  1. С баком — емкость является составляющим элементом пистолета, что делает инструмент схожим с краскопультом. Насадки с бачком имеют один существенный недостаток — необходимость часто прерываться, чтобы заправить емкость песком. Именно поэтому такие устройства применяются исключительно для обработки небольших по размеру поверхностей. Еще такие насадки используются для гравировки на стекле и прочих конструкциях
  2. Со шлангом — применяются при обработке больших поверхностей. Подача материала осуществляется из отдельной емкости, которая может иметь разные размеры, что является большим преимуществом, способствующее продолжать работы до полного израсходования песка. Подача песка из емкости к пистолету происходит при помощи специального соединительного шланга. Насадка без бачка для подключения шланга имеет сходство с обычным продувочным пистолетом

Перед тем, как выбрать пистолет для пескоструя, необходимо решить, какие по размеру поверхности планируется обрабатывать. Зачастую для домашнего использования хватает инструментов со встроенной емкостью.

Дополнительные возможности

  • Большинство пескоструйных аппаратов оборудуется пультом дистанционного управления. Данная функция позволяет провести экстренное отключение или снизить мощность работы устройства.
  • Устройства, предусматривающие работы в специальной камере, оборудуются прочным стеклом и устройством для помещения в неё изделия.
  • Некоторые устройства поставляются в комплекте с компрессором. Данные модели позволяют не тратить время на подбор нужного агрегата.
  • Стоимость пескоструйных аппаратов довольно сильно варьируется. Ознакомиться с ценами и приблизительным ассортиментом можно по вот этой ссылке https://www.220-volt.ru/peskostrujnye-apparaty.
