Что можно сделать из шуруповерта своими руками

Электрический снегоход

Сколько развлечений детям приносят зимние деньки! Лыжи, коньки, санки. А сколько раз малыши просят взрослых покатать их на санках? Трудно отказать детям в таком удовольствии. Домашние умельцы подошли к этому вопросу более основательно и сделали санки «самоходными».

Все что для этого нужно – источник вращательного момента. Этим источником, вернее базой, послужит шуруповерт с действующим аккумулятором.

Сначала выбирается сама железная конструкция «саней». Это могут быть самые настоящие санки с рулевым управлением. А могут и самоделки, которые устанавливаются на рамы и также имеют руль, иногда велосипедный. Но обязательно на руль устанавливается ручка, которая будет служить для включения и выключения двигателя. Внешне это будет выглядеть как ручка тормоза на спортивном велосипеде.

Поскольку конструкции снегоходов домашние умельцы придумывают разные, то разными бывают и системы крепления шуруповерта на железную платформу. Только обобщив можно свести воедино принцип установки и действия, который выглядит следующим образом. На санки сзади с помощью специальной металлической конструкции устанавливается колесо, а над ним шуруповерт. Фактически, шуруповерт придает вращательный момент колесу посредством системы двух звездочек и цепи. Стержень шуруповерта вращает ведущую звездочку. Звездочка передает вращательное движение через цепь второй звездочке, которая установлена на колесе. Таким образом, шуруповерт заставляет колесо крутиться и толкать санки.

Остается только вывести систему управления на руль. Управление представляет собой систему тросика, один конец которого соединен с кнопкой включения шуруповерта, другой – прикреплен к ручке на руле.

Зажатием и отжатием ручки мы включаем и выключаем механизм шуруповерта.

Конечно же, потребуется усилия и время, чтобы справиться с такой работой. Приобрести санки или материал для основы, сам шуруповерт на аккумуляторной основе. Но усилия, которые вы приложите, с лихвой окупятся детской радостью и теми эмоциями, которые не описываются словами и не высчитываются денежным эквивалентом.

Чистка овощей, фруктов, рыбы

Снятие кожуры с овощей и фруктов осуществляют, используя перьевое сверло. Последнее вставляют в патрон шуруповерта, а на другой его конец накалывают продукт. Включают агрегат и проводят снятие шкурки специальной чистилкой, которую можно приобрести в любом магазине.

Такой же способ применяют, если возникает вопрос, как почистить кукурузу шуруповертом. Початок насаживают на сверло, а верхний его конец придерживают обрезанной частью пластиковой бутылки, чтобы зерна не разлетались.

Для очистки рыбы от чешуи используют длинный саморез. Для качественной очистки процедуру проводят на медленной скорости. Направление движения самореза – от хвоста к голове. В отличие от ручной чистки, кончиком насадки легко выполнять снятие чешуи в труднодоступных местах.

Чистка поверхностей

Шуруповерт эффективно и быстро помогает выполнять чистку различных поверхностей. Для грубой работы рекомендуют использовать специальные насадки круглой формы в виде щеток из металлической проволоки или полимерного материала. Также в продаже присутствуют специальные тарелки с липучкой, на которых хорошо фиксируется кухонная губка.

Агрегат для такой работы лучше выбирать с высокой скоростью. На поверхность предварительно наносят чистящее средство. Манипуляция по очистке считается более удобной в сравнении с ручным использованием обычной щетки. Если в доме нет такого инструмента и встает вопрос, чем можно заменить шуруповерт, то отличным вариантом станет мощная сетевая дрель.

Устройство шуруповерта

Этот механизм состоит из следующих частей:

  1. Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
  2. Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
  3. Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
  4. Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
  5. Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.

Способы восстановления работоспособности шуруповерта

В случае выхода аккумуляторов из рабочего состояния необходимо искать пути решения проблемы. Возможные пути следующие:

  • приобрести новые аккумуляторные блоки. Часто цена на подобные изделия не намного меньше, чем та, которую придется заплатить за покупку нового инструмента. Поэтому покупают для дорогого профессионального шуруповерта;
  • купить сами аккумуляторы. Разобрать аккумуляторный блок и спаять его заново. Вариант немного дешевле предыдущего, но помогает восстановить работоспособность;
  • переделка аккумуляторного шуруповерта на сетевой. Обычно затраты невысоки. Проблема в покупке новых накопителей электричества отпадает навсегда.

Зачем переделывать?

Аккумуляторный шуруповерт имеет массу преимуществ перед устройством сетевого типа. Его можно использовать даже там, где не подведено электричество, можно закрутить крепеж в труднодоступных местах, движения мастера не ограничены длиной провода или удлинителя. Словом, именно этот вариант часто выбирают для домашних работ.

Но аккумуляторный шуруповерт ограничен по времени работы емкостью и качеством установленной батареи. Использовать его можно, пока она не сядет. Причем если аккумулятор вышел из строя и перестал держать заряд или вовсе заряжаться, то и сам шуруповерт работать не будет. Нужно или заменять батарею, или переделывать его в сетевой вариант. В некоторых случаях заменить батарейку и вовсе невозможно. А новая стоит почти столько же, сколько и новый прибор. Конечно, в таком случае большинство людей решат купить свежую модель шуруповерта.

Новый аккумуляор для шуруповерта иногда стоит столько же, сколько новый инструмент

Но, как показывает практика, в некоторых случаях проще и дешевле переделать аккумуляторный шуруповерт в работающий от сети 220 В. Вы дадите инструменту новую жизнь и сэкономите деньги. Единственное ограничение, которое появится у такого обновленного шуруповерта — это необходимость включать его в розетку перед использованием. Зато есть возможность не прерывать работу на время подзарядки АКБ.

Крутые идеи и лайфаки использования шуруповерта в домашнем хозяйстве

Кроме перечисленных механизмов, шуруповерт можно применить и для воплощения других идей в хозяйстве. Этот ручной электроинструмент поможет автоматизировать открывание въездных ворот, сделать лебедку для автомобиля или ножницы для резки металла. Если присоединить к нему насадку для резки жести, можно превратить обычную резиновую лодку в моторную, модернизировать процесс бурения лунок при подледном лове рыбы. Кроме того, все знают, что шуруповерт применяют в качестве привода к миксеру, мясорубке или соковыжималке.

Ознакомившись со статьей, читатель получил знания о нетрадиционном использовании шуруповерта. Теперь он может применить этот ручной инструмент для создания оборудования столярной мастерской, усовершенствования детских транспортных средств и других полезных вещей в домашнем обиходе.

Из чего делают самодельные моторы для лодок

Подойдут некоторые изделия, даже неисправные, но при одном условии, что мотор у них рабочий. Даже если приобрести новую бензокосилку или шуруповерт, то это окажется намного дешевле нового лодочного мотора, останется только изделие немного доработать. Финансовый вопрос оказывается главным при решении данной проблемы, иначе уже на каждой лодке стоял бы мотор.

  1. Для изготовления лодочного мотора с электроприводом придется приобрести шуруповерт или электродрель на аккумуляторах. Возможно, что у кого-то в сарае или в гараже завалялся испорченный шуруповерт или дрель. Шуруповерт использовать предпочтительнее, так как у него на выходе не такие большие обороты.
  • Естественно, что тех аккумуляторов, которые установлены на электроприборах не хватит по мощности, чтобы длительное время перемещаться по водоему. В таком случае подойдет автомобильный аккумулятор на 12 V. Естественно, что и приборы нужно покупать на такое же рабочее напряжение. Мощности электроприбора в 300 W хватит для того, чтобы лодка смогла перемещаться по водоему с грузом.
  • Следует решить еще и задачу понижения оборотов электроприбора. В таком случае понадобится редуктор. Особенно это актуально при использовании электродрели.
  • Придется так же изготовить или купить приводной вал и гребной винт. Достоинство лодочного электромотора в том, что работает он бесшумно. К тому же, ремонт такого мотора обойдется намного дешевле ремонта классического лодочного мотора.
  1. Бензиновые моторы значительно мощнее, поэтому они позволяют существенно увеличить зону облова. К тому же, их мощность не падает, как у электромоторов, да и аккумулятор имеет значительный вес и занимает полезное пространство. Можно использовать силовые агрегаты от мотокос, мотоблоков, бензопил и т. д. Следует выбирать, исходя из финансовых возможностей, величины лодки, а так же от того, какое устройство имеется в наличии.
  • Больше всего для подобных целей подходят триммеры, поскольку они требуют минимальных доработок. Достаточно заменить устройство, где крепится леска и установить гребной винт, как мотор уже готов и им можно пользоваться.
  • Другие силовые устройства требуют более серьезных доработок, поскольку потребуется редуктор, вал и гребной винт. К тому же, их необходимо соединить вместе.

Кроме того, что нужно сделать мотор, следует подумать о том, как его закрепить на лодке. Дело в том, что не на каждой лодке имеется транец и не каждая лодка приспособлена под установку мотора. Особенно трудно установить такое приспособление на резиновую надувную лодку.

Токарный станок

Токарный станок получится если шуруповёрт зафиксировать в деревянной подставке и установить на горизонтальную поверхность.

Ручной генератор – прибор, похожий на ветровой генератор. Процедура его изготовления идентична сборке ветрогенератора. На последнем этапе работ вместо насадки с лопастями к шуруповёрту прикрепляют ручку.

Сделать электровелосипед просто:

  • Изъять из шуруповёрта моторчик.
  • Соединив его с велосипедной звёздочкой.
  • Установить механизм в велосипед.

Такое приспособление для ребёнка можно из пластиковых труб, скрепив их между собой с помощью пластиковых стяжек, а моторчик из шуруповёрта использовать как мотор для катамарана.

Такой аппарат довольно простой в сборке. Для преображения старого инструмента в новый необходимо прикрепить диск для резки металла к шуруповёрту вместо сверла.

Вместо двигателя нужно вмонтировать светодиоды с соблюдением силы тока, фонарик готов.

Шуруповерт широко используется в различных сферах деятельности для работы с крепежами разного вида: саморезами, винтами, болтами с гайками, мебельными конфирматами, шурупами и прочими. Также с помощью этого электроинструмента свертят отверстия в разных материалах, например, в различных металлах, в пиломатериалах, в бетоне. При этом функциональные возможности эксплуатируемой модели определяются величиной ее мощности и крутящего момента, наличием ударной функции.

Из шуруповерта можно сделать в домашних условиях разнообразную технику и инструмент для бытового использования. Кроме самого электроинструмента для переделки во многих случаях потребуются дополнительные детали и материалы. Но самодельные устройства обойдутся все же дешевле заводских аналогов, позволив автоматизировать и сделать более эффективным ручной труд.

Весь ассортимент шуруповертов разделяется на сетевые и аккумуляторные модели.

Обе разновидности изделий работают за счет электрической энергии, которая приводит во вращение электродвигатель. Только сам электромотор у сетевых устройств рассчитан на переменное напряжение величиной 220 V, а у аккумуляторной техники на постоянное разной величины, например, 12 V, 14,4 V. Эти конструктивные особенности вместе с техническими характеристиками во многом определяют, какие самоделки из шуруповерта получится собрать.

Электричество – это один из основных видов энергии, используемых человечеством. За счет электроэнергии функционирует бытовая техника, промышленное оборудование, станки, электроинструменты. Работа выполняется при этом электромоторами разной конструкции и мощности, которые питаются переменным или постоянным видами тока. По этой причине на базе шуруповерта или из отдельных его деталей можно собрать следующие технические устройства:

  • садовый измельчитель травы и веток;
  • триммер (электрокосу);
  • походный ручной генератор;
  • гравер (мини-дрель, дремель, бормашинку);
  • ветрогенератор;
  • газонокосилку;
  • болгарку;
  • мини-станки: сверлильный, шлифовальный, рейсмусовый, токарный, распиловочный, заточный;
  • инструмент для вязки арматуры;
  • привод открывания ворот;
  • средства передвижения для детей: квадрацикл, велосипед, самокат;
  • небольшой ледобур, ямобур, строительный либо кухонный миксер.

Реализация каждого варианта занимает разное время и требует дополнительных (незначительных) затрат, либо обходится вообще без них.

Устройство шуруповерта

В каждом шуруповерте безотносительно к модели и компании-производителю имеются следующие стандартные комплектующие:

  • планетарный редуктор;
  • двигатель постоянного тока;
  • ограничитель нагрузки;
  • аккумулятор;
  • кнопка для регулирования оборотов.

Планетарный редуктор всегда расположен в отдельном корпусе. Состоит он из солнечной шестерни, кольцевой шестерни, сателлитов и водила. В недорогих моделях эти комплектующие делают из пластмассы, они менее долговечные, чем металлические в более дорогих устройствах.

Основная деталь — кольцевая шестерня. Она имеет форму цилиндра, закреплена жестко в корпусе, по ее окружности расположены зубья. По ним двигаются сателлиты, закрепленные к первому водилу.

Солнечная шестерня прикрепляется ко второму водилу, которое жестко закреплено на валу патрона. Она приводит сателлиты в движение по кольцевой шестерне. То есть скорость вращения водила меньшая, чем у двигателя. Второе водило расположено выше по оси вращения, значит, при передаче к нему крутящего момента скорость движения еще снижается.

Если редуктор двухступенчатый, в нем имеются два водила, кольцевая шестерня с сателлитами внутри. Три ступени регулируют мощность инструмента за счет дополнительного элемента в редукторе.

Планетарный редуктор в некоторых шуруповертах двухсторонний, он работает максимально эффективно и позволяет выполнять более широкий круг задач. Задействуя первую скорость, можно вкручивать или выкручивать крепежные средства, вторую — сверлить отверстия.

Устройство ограничения нагрузки в редукторе запускается установленной в нем пружиной. Ее натяжение меняется, и таким образом происходит регулирование силы действия устройства.

Двигатель постоянного тока почти всегда устроен одинаково: это цилиндр, у него внутри по кругу имеются магниты. Якорь двигателя, выполненный из стали, крепится на опорах из латуни. В пазы якоря уложены обмотки двигателя из материала, который обладает свойствами высокой магнитной проницаемости. Через равное количество витков обмотка выходит к коллекторным пластинам.

Щетки двигателя из графита и металла прижимаются подпружененными пластинами. Благодаря таким пружинам элементы конструкции закреплены прочно и могут двигаться по собственной вертикальной оси. Электричество подается на щетки. А направление вращения двигателя зависит от полярности тока.

Блок питания ПК

В двигателе могут выйти из строя обмотки, не выдерживая перегрузок. Поэтому лучше следить, чтобы механизм не работал на пределе, перерывы в деятельности нужны не только человеку.

Аккумулятор нужен, чтобы подавать на двигатель электричество. Батарея размещается в негабаритной коробке, закрепляемой на шуруповерте снизу или сбоку и легко отсоединяющейся от корпуса. В этой коробке имеется несколько питающих элементов, они последовательно соединены друг с другом.

Чем больше параметры подаваемого напряжения, тем большей мощностью обладает шуруповерт.

Разброс питающих напряжений начинается от 9В в моделях, используемых в быту домашними мастерами, и достигает 18В в моделях для профессиональной стройки и ремонта.

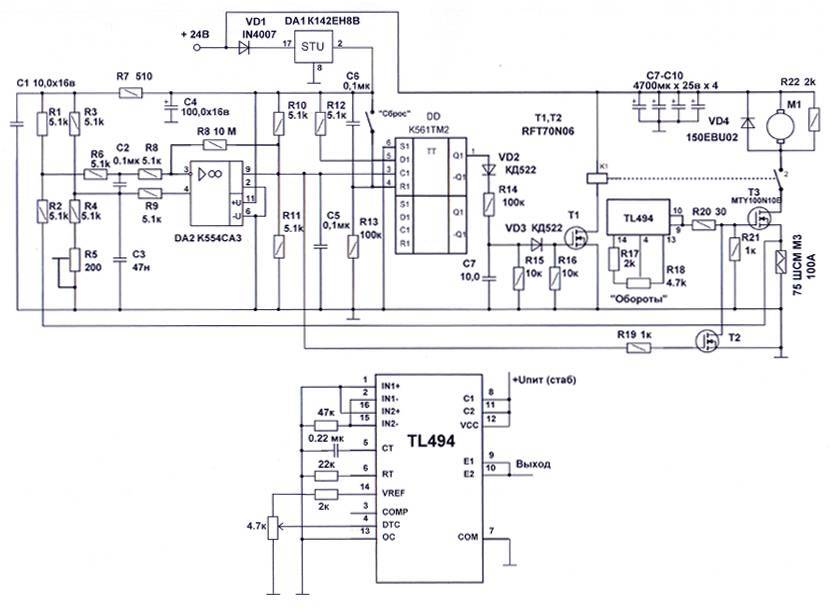

Кнопка для регулирования оборотов задействует механизм на основе использования широтно-импульсного контроллера и ключа, который сделан на базе полевого транзистора. Когда кнопка нажимается, включается переменный резистор. Его сопротивление меняется в соответствии с силой воздействия на кнопку для регулирования оборотов: чем сильнее нажим, тем выше скорость вращения мотора и мощнее работает устройство. Прямое и обратное вращение запускается переключением реверса.

Инструкция по переделке своими руками

Самодельный блок питания

Самодельный блок питания шуруповерта, подключаемый к сети 220 вольт, будет состоять из элемента питания на входе диодного моста, выпрямителя и конденсаторного фильтра.

Потребуется трансформатор, мощность которого — от 160 Вт и больше. Напряжение на второй обмотке должно быть от 20 до 24 В, сила тока — больше 15 А. Диодный мост состоит из диодов, соответствующих силе тока на вторичной обмотке. На выходе выпрямителя следует смонтировать конденсатор, его емкость будет от 2000 мкФ, напряжение — от 25 В и больше. Все вышеуказанное крепится на гетинаксовую плату, ее следует закрепить в корпусе старого аккумулятора, из которого вынуты все ненужные элементы.

Вариант такой переделки можно выбрать, когда имеется достаточный набор знаний и опыт работы с деталями. Перед тем как приступить, лучше изучить дополнительные теоретические материалы, найти нужные детали и посмотреть, как они встанут в имеющийся корпус.

Такой блок питания рационально будет поместить в корпус родной аккумуляторной батареи от шуруповерта. Нужно будет посмотреть, чтобы он не был герметичным, потому что в работе не следует допускать перегрева питающих элементов.

Подключение к ПК

Если блок ПК по характеристикам подходит, в нем нужно найти напряжение питания 12В. Такими свойствами могут обладать разъемы, которые подключают к жесткому магнитному диску или CD-приводу. Эти провода выводятся, другие нужно обрезать и заизолировать. Потребуется еще отключить защиту от запуска.

Аккумулятор шуруповерта, как и в предыдущем варианте, нужно раскрутить, разобрать, извлечь родные элементы. Лучше, если поставить параллельно клеммам конденсатор 16 или 25-вольтового и емкостью около 10000 мкФ. К клеммам припаиваются провода блока питания ПК.

Использование АКБ

АКБ с вольтметром. Автомобильный аккумулятор подключать лучше только в качестве крайней меры. Желательно, чтобы это был АКБ со встроенным вольтметром и регулировкой силы тока. И нужно закоротить токоограничивающее сопротивление, если оно есть на этом АКБ.

Зажимы с шуруповерта нужно подсоединить к АКБ. Аналогичным образом в качестве источника напряжения иногда используют и автомобильный прикуриватель.

Такой вариант обеспечит работоспособность шуруповерта, но, скорей всего, не в полной мере. Потому что у большинства АКБ показатели рабочего напряжения — 11 Вольт, а для шуруповерта в зависимости от модели может потребоваться 19 Вольт. То есть силы тока недостаточно, значит, вращение устройства будет недостаточным.

Инверторный сварочный аппарат

Запитать шуруповерт можно и через инверторный сварочный аппарат. Установка вторичной катушки трансформатора прибавит напряжения, которого станет таким образом достаточно для обеспечения работоспособности мотора шуруповерта. Сначала нужно будет замерить на выходе сварочника параметры тока и напряжения, затем сверить эти показатели с теми, которые указаны для шуруповерта.

Эпилог

Вот так без всяких затрат можно собрать велосипед на электроприводе. Конечно, здесь необходимы дополнительные работы, но основа уже есть. Довольно весело наблюдать за реакцией людей, когда они видят столь интересное транспортное средство. Ещё бы, ведь непонятно, что движется по дороге. По сути, если поработать над велосипедом ещё пару дней, он не будет уступать дорогостоящим заводским изделиям практически ни в чём. Учитывая то, что выполняются все работы «на коленке» за один день, без финансовых вложений, можно с уверенностью сказать, что мысль очень неплоха.

Надеемся, что уважаемому читателю будет полезен изложенный сегодня материал. Если у вас остались вопросы по прочитанному, можете задать их в обсуждениях ниже. Редакция HouseChief с удовольствием ответит на каждый из них в максимально сжатые сроки. Там же вы можете прокомментировать статью, выразить своё мнение о переделке. Советы по улучшению, как и указание на ошибки мастера, приветствуются. И у нас есть одна просьба. Пожалуйста, не забывайте ставить оценку прочитанному

Для нас очень важно каждое мнение, как положительное, так и отрицательное. Приятных велосипедных прогулок!

Оборудование для столярной мастерской

Еще несколько интересных предложений, как изготовить оборудование для домашней столярки на базе обычного шуруповерта.

Токарный станок по дереву

При изготовлении изделий из дерева трудно обходиться без токарного станка. Его можно соорудить своими руками. Для станины идеально подойдет ровный деревянный верстак. В качестве передней бабки и привода вращения можно использовать шуруповерт. В деревянную постель, сделанную из бруска по форме шуруповерта, нужно уложить инструмент и зафиксировать хомутом. Брусок можно закрепить струбциной, а при постоянном использовании станка прикрутить саморезами. В патрон необходимо вставить зубовую оправку. Задняя бабка выполняется из двух брусков с регулировочным винтом, который затачивают под конус. Устанавливается она напротив закрепленного шуруповерта так, чтобы ось инструмента совпадала с осью регулировочного винта задней бабки. Конструкцию заднего упора закрепляют струбциной. Если планируется обрабатывать крупные детали, то крепление должно быть более надежным. Подручник тоже можно изготовить из бруска, закрепив его к верстаку струбциной. Примитивный токарный станок для домашней мастерской готов.

Настольный сверлильный станок

Другим не менее важным оборудованием является сверлилка. Ее тоже можно изготовить из шуруповерта. Для этого понадобится шуруповерт б/у. С него необходимо взять двигатель с редуктором и патроном. Теперь нужно изготовить два хомута из текстолита, которые будут выполнять функцию фиксации сверлильной головки станка. Чтобы добиться максимальной соосности всех отверстий на хомутах, их лучше обрабатывать вместе, за один постав. Тогда удастся избежать перекосов.

В качестве ограничительных стоек используют втулки с внутренней резьбой. Они должны быть одинакового размера, соответствующего расстоянию между хомутами. После этого изготавливают еще один хомут из текстолита и две бобышки из капролона. Их просверливают не по центру, получив две эксцентричных втулки. Хомут устанавливают на пруток и с помощью эксцентриков выбирают люфт. После этого устанавливают рычаг из дерева на пружине, чтобы сверлильная головка возвращалась в исходное положение. Для подачи питания необходимо использовать трансформатор мощностью более 150 ватт и выходным напряжением, как у используемого шуруповерта. После этого нужно поставить диодный мост и конденсатор, установить сверлильную головку на станину.

Ручной фрезер из шуруповерта: пошаговая инструкция

Его можно переделать в ручной фрезер. Для этого не нужно приобретать дорогостоящие материалы. Все, что нужно, найдется в мастерской или гараже практически под ногами. Для обустройства ручного фрезера из шуруповерта понадобятся куски толстой фанеры или ДСП, хомут для крепления инструмента, крепеж в виде болтов и саморезов, слесарный инструмент и перьевое сверло для дерева. В последнем случае можно воспользоваться сверлильной коронкой.

Собрать самодельный фрезер довольно легко. Для этого необходимо:

  • Из кусков выбранного материала вырезать основание, вертикальную стойку, на которой при помощи хомута будет закреплен шуруповерт, упор и косынку для придания жесткости конструкции. Размеры деталей выбираются произвольно, в соотношении к габаритам электроинструмента.
  • В основании при помощи перьевого сверла просверлить отверстие Ø 40 мм для свободного доступа режущего инструмента в зону обработки.
  • Изготовить хомут по диаметру ручного инструмента.
  • На вертикальной стойке при помощи хомута закрепить шуруповерт так, чтобы его патрон оказался на расстоянии в несколько миллиметров от основания.
  • Установить ребро жесткости.
  • На вертикальной стойке зафиксировать шуруповерт упором.
  • В патрон инструмента установить фрезу.

Фрезер из шуруповерта готов к использованию. Такой станок не сможет стать полноценной заменой ручному фрезеру из-за небольшой мощности и малой скорости вращения шпинделя, но решит вопрос фрезерования небольших деталей в условиях домашней мастерской.

Дисковая пила

Кроме этого, для своей столярной мастерской из шуруповерта можно сделать циркулярку. Для этого нужно изготовить рабочую поверхность, применив лист ДСП или толстую фанеру. В столешнице нужно выполнить пропил для выхода дисковой пилы. Шуруповерт нужно надежно закрепить с нижней стороны рабочей поверхности, использовав металлические или деревянные хомуты. Таким же образом необходимо сделать крепление вала

Важно, чтобы пильный диск выходил над рабочей поверхностью стола не более, чем на треть своего диаметра

Насадка на шуруповерт

Что еще можно сделать из старой дрели своими руками? Немного поразмыслив можно смастерить насадку для шуруповерта.

Такую простейшую по своей конструкции насадку можно создать без лишних сложностей.

Идея хороша тем, что нет необходимости тратиться на дополнительные детали. Все что нужно, уже есть в конструкции дрели. Необходим только токарный станок, болгарка, сварочный аппарат и конечно же — шуруповерт, насадку на который мы сейчас будем делать:

  1. Снимаем две крышки с корпуса дрели. Откручиваем упорную часть.
  2. Выбиваем шплинт с малой шестерни и снимаем ее с вала, на котором крепиться сверлильный патрон.
  3. С помощью точильного станка растачиваем конусный наконечник вала до 10 мм.
  4. Вставляем вал обратно в корпус дрели, надеваем шестерню и шплинтуем.
  5. С правой стороны болгаркой отрезаем вал с резьбой.
  6. Вкручиваем резиновую рукоять (улучшенный вариант) в корпус справа.
  7. Срезаем резьбовую часть вала большой шестерни.
  8. К валу большой шестерни необходимо приварить головку.
  9. Прикрутить две крышки к корпусу обратно и смазать шестерни специальной графитной смазкой.
  10. Насадка готова к использованию!

Механизм «самоделки» позволяет ввинчивать и вывинчивать болты и гайки в труднодоступных местах. Увеличивает крутящий момент в 6-7 раз. Поскольку насадка имеет большую длину, чем простой шуруповерт, то инструмент может быть использован в хозяйстве, для сборки мебели, при ремонте автомобилей, если к гаечному соединению не добраться другим способом.

Использование в саду

Мы – часть природы. Как гармонично каждый из нас чувствует себя в саду, на даче или приусадебном участке. Ровно постриженный газон, прополотые грядки радуют наш взор. Вот только вручную достичь такого результата очень непросто. Ноющая спина, порезанные травой пальцы можно исключить из своей жизни, если применить изобретательность и с помощью примитивнейших инструментов сконструировать садовый триммер, или газонокосилку, как нам привычней этот инструмент называть.

Сделать такой триммер можно очень легко. Для этого нужно:

  1. Шуруповерт с аккумулятором;
  2. Диск для полировки кузова;
  3. Два канцелярских лезвия;
  4. Два шурупа.

Создание инструмента в буквальном смысле займет пару минут. На диск для полировки кузова прикручиваются шурупами два канцелярских лезвия. Только прикручиваются не жестко, а так, чтобы легко «болтались». Такой вариант соединения позволяет лезвиям не ламаться, а закладываться при соприкосновении с препятствием. Сам диск с уже прикрепленными лезвиями устанавливается в шуруповерт, естественно режущим инструментом вниз. Инструмент готов к работе!

Такой любительский триммер позволит косить траву в труднодоступных, узких местах, в междурядьях или там, где есть перегородки. Конечно же, несомненным «плюсом» является экономия времени и сил, которые вы затрачиваете на прополку вручную. Минусов видится только два – вам все-таки придется наклоняться и в такой позе срезать траву, а после этого собирать ее вручную.

Есть и своя специфика. С высокой травкой таким инструментом нужно «бороться» по-особому. Сначала срезать верхушку, а уж потом основание, так как длинная трава может запутываться на основании диска. Потом ее вручную требуется снимать.

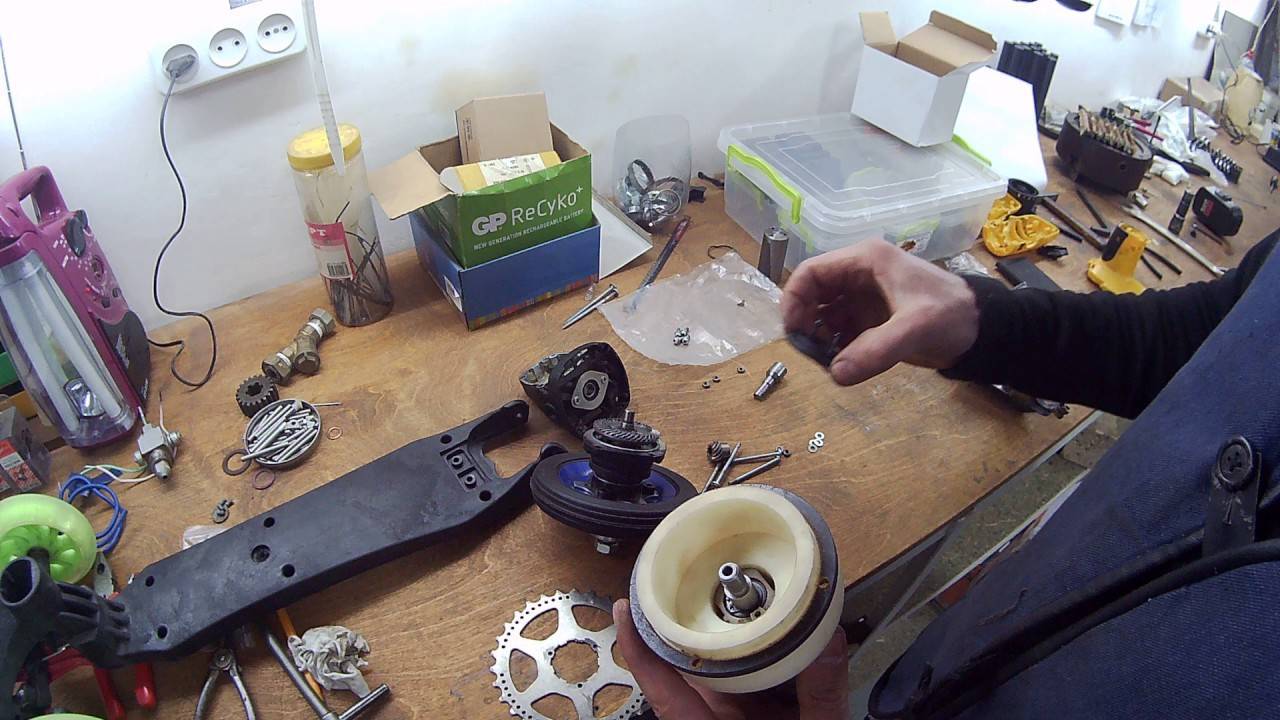

Электровелосипед, собранный своими руками из шуруповерта

В этой публикации на основе авторского видео канала «electro 2453» рассмотрены несложные в изготовлении модели электровелосипедов, собранных своими руками на базе шуруповерта.

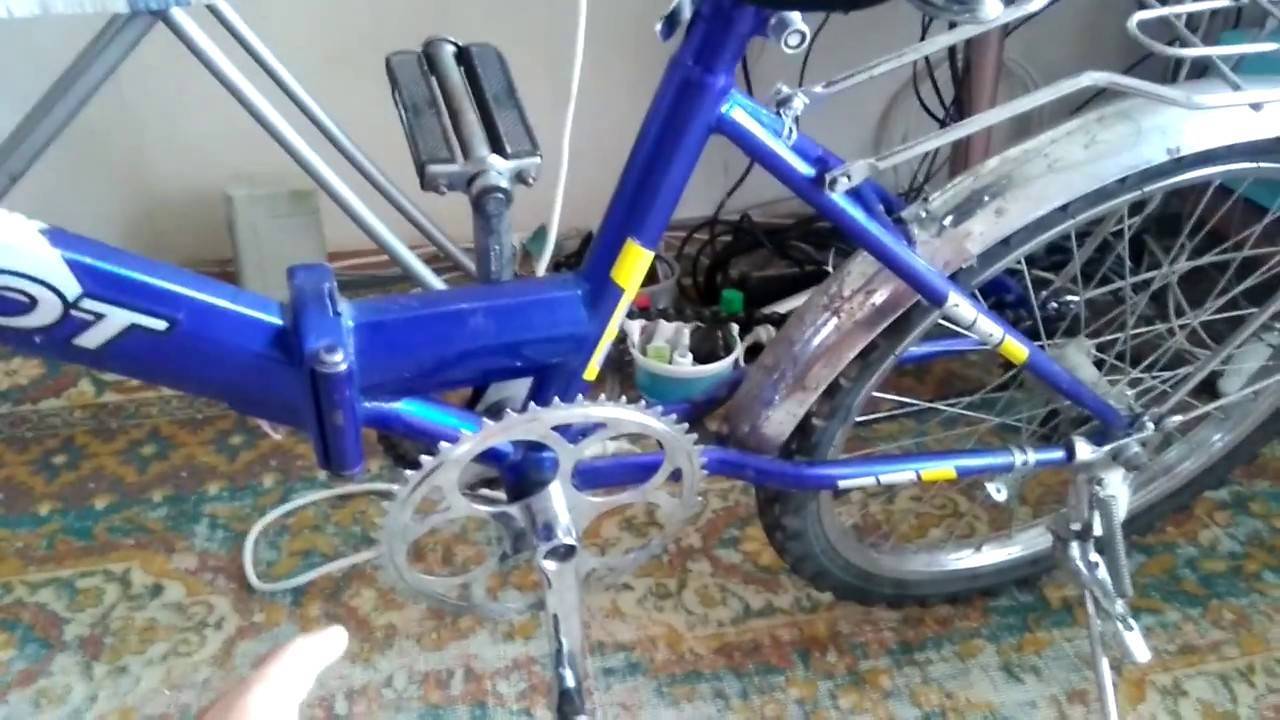

С велосипедом ничего не делали, сняли только одно колесо прикрутили гайки с болтами. Закрепили таким образом заднюю части на колеса. Теперь достаточно снять болты и электровелосипед разделяется. Достаточно 5 — 10 минут, чтобы вернуть ему прежний вид. Звездочка большая, чтобы снизить обороты. Цепь. Втулка и стойки. Последние крепятся, что позволяет натянуть цепь.

Пружина позволяет снизить пусковой ток и дать холостые обороты. Это необходимо, чтобы снизить нагрузку на коллектор и сберечь щётки. Снижение пускового тока таким способом можно применять и на другие устройства. Даже на двигатель внутреннего сгорания. В данном случае она снижает вибрацию аккумулятора шуруповерта. Он лежит под своим весом.

Обычный ручной тормоз, стоит спереди велосипеда. Точно такой же рычаг поставили сюда. Сделали более длинный трос, механизм ручного тормоза. Вырезали в резинках пазы, повторяющие контур гашетки и задней ручки шуруповёрта. Ставим аккуратно обратно. На видео показано, как все это проявляется в действии.

Надолго ли хватает аккумулятора? Если ребёнок катается на своем электрическом велосипеде в течение всего дня, то достаточно двух аккумуляторов. Что ещё достаточно одного,чтобы удовлетворить запросы маленького байкера. В чём преимущество такого механизма? Шуруповерт не страдает. В нужный момент вы его можете снять, использовать по прямому назначению. Когда этот инструмент валяется без дела, тем самым вы не сохраняете аккумулятор, он портится. То же самое происходит и при интенсивном использовании. Пусть лучше он послужит для пользы. Крепим его обратно, надеваем фиксатор. Можно ехать.

Часть вторая

Велосипед на ручной тяге тут. А в другой статье о электровелике из болгарки.

Достоинства конструкции

Заняться изготовлением самодельной электрокосилки побуждают несколько причин:

  1. Низкая стоимость устройства в сравнении с аналогами заводского изготовления.
  2. Экологичность электродвигателя. Газонокосилка «на электрической тяге» не продуцирует вредных выхлопов, как бензиновая.
  3. Низкий уровень шума.
  4. Простота эксплуатации: отсутствует необходимость хранить и периодически заправлять топливо.
  5. Компактные размеры.

Но следует быть готовым и к некоторым особенностям:

  1. Электрокосилка не автономна: радиус ее действия ограничен длиной сетевого провода. Но при размерах газона до 12-ти соток этот недостаток особого значения не имеет.
  2. Ограниченная мощность. Бензиновые газонокосилки обычно являются более мощными, причем мощность электрического варианта ограничена еще и возможностями проводки.
  3. Опасность поражения электротоком при работе на влажном газоне.

Самодельный вариант уступает моделям заводского изготовления в следующем:

  • не является самоходным;
  • отсутствует возможность регулировки высоты ножа;
  • не предусмотрена функция сбора травы;

В самодельных конструкциях нет надежной влагоизоляции токоведущих частей.

Блок питания и немного теории

Форумы и поиск в интернете подсказал мне стандартную судьбу человека, который решил изготовить сетевой шуруповёрт своими руками из аккумуляторного — это долгое изучение теоретической части (в случае отсутствия профильного или вообще технического образования, как это было и со мной), быстрый поиск необходимых импульсных блоков питания, понимание, что потратить предстоит пару тысяч рублей, и выбор в пользу покупки нового шуруповёрта на замену.

Действительно, посмотрим на теорию. Мой PRORAB работал от 12V аккумулятора, о том же говорила маркировка на его двигателе. Мощность устройства производитель, по традиции, не указывает, так как цифры получаются не очень впечатляющие на фоне проводных аналогов. Потому необходимо было прикинуть, с какими параметрами понадобится блок питания для шуруповёрта.

Замер потребления моторчика на отказе показал, что понадобится порядка 100 В*А для того, чтобы показать максимум производительности. Примерно такие же параметры советовали гуру на форумах для 12 Н/м крутящего момента — брать импульсник на 8−10А. Стоимость такого блока выходит в 1000 р. плюс провода, вилка и другая обвязка, что тоже многовато.

Выход нашёлся достаточно простой — если нет своего блока питания, то он точно будет на работе. Причём практически в любой компании — ведь везде есть ИТ-отдел, который, скорее всего, сопровождает и чинит ноутбуки сотрудников. Туда я и направился. В завалах электроники «на выброс» нашлась куча блоков питания с самыми разными параметрами. Выходов на 12V не было, и в итоге я остановился на блоке от ноутбука Toshiba с выходными параметрами 15V/5A, или 75В*А, вполне мне подходящими. Интересным вариантом был Sony с 19V, но так серьёзно напрягать китайца не хотелось.
