Как выбрать сетевой фильтр для бытовой техники

Как правильно выбрать

Покупая сетевой фильтр, надо обратить внимание на наличие кнопки принудительного отключения, как правило, она является признаком необходимой защитной функции. Мало того, что телевизор или компьютер останутся невредимыми, но и сам фильтр не сгорит благодаря сработавшему чувствительному предохранителю

Один фильтр сетевого напряжения может гарантировать надёжную защиту одновременно нескольким электроприборам разной мощности. Количество обслуживаемых одновременно агрегатов определяется производителем (количество разъёмов на корпусе).

При выборе пристальное внимание надо уделить нескольким параметрам самого устройства и информации в сопроводительных документах

  1. Выбирая модель, нужно опасаться подделок. Исключить возможность покупки некачественного товара надо сразу в магазине. Для этого необходимо тщательно изучить паспорт изделия. Поняв из описания, какими функциями обладает данное устройство, можно быть уверенным в его качественности.
  2. Показатель импульсной нагрузки многое может сказать о том, какой сетевой фильтр способен выдержать больший перепад нагрузки в сети. Устройства с небольшими показателями справятся со скачками, которые вызваны отключением или подключением к сети мощных бытовых приборов. Некоторым моделям даже непреодолимые обстоятельства в виде удара молнии в источник питания нипочём.
  3. Стандартная длина шнура – 180 см. В большинстве случаев её достаточно для использования в быту. Для больших помещений существуют фильтры с 5-метровым шнуром.
  4. Количество и типы предохранителей. Три различных вида способны обеспечить полноценную защиту, потому что реагируют на различные раздражители.
  5. Количество розеток европейского стандарта в устройствах может быть разным.
  6. Отсутствие кнопки со светодиодом говорит о том, что это просто удлинитель, а не фильтр. Потому что горящая лампочка показывает работоспособность агрегата. Если свечения нет, значит, один из предохранителей сгорел.

Как выбрать сетевой фильтр для ПК и других устройств?

Все мы прекрасно понимаем, что при больших перепадах напряжения техника может не выдержать и выйти из строя. Во избежание этого используют сетевые фильтры. Я напишу о том, как выбрать сетевой фильтр для домашнего использования.

Сетевые фильтры лучше использовать в любом доме, так как, почти в каждом есть множество электроприборов. Они могут сгореть при перепадах напряжения, которые человек не всегда способен заметить.

[aesop_image imgwidth=»500px» img=»http://computerinfo.ru/wp-content/uploads/2016/07/setevie_filtri.jpg» align=»center» lightbox=»on» captionposition=»center»]

Зачем нужны сетевые фильтры?

Они предназначены для защиты от некоторых видов помех, например, всплесков напряжения, то есть, это значит, что на определенном отрезке времени происходит изменение оптимального напряжения. Такое может произойти из-за подключения к сети множеств мощных приборов. Внимательно следите за тем, что вы подключаете, и что может произойти.

Сетевые фильтры способны защитить технику от ударов молнии или от неполадок с заземлением. Присутствует защита от помех, которые могут вызывать другие приборы, находящиеся близко друг к другу.

Что сетевые фильтры могут защитить?

Я бы применял к любому оборудованию, то есть, это и компьютеры, ноутбуки, другая техника типа холодильников телевизоров и прочего. Можно еще применять для игровых консолей.

Виды сетевых фильтров

Хоть по внешнему виду эти устройства не отличаются они имеют ряд характеристик с различными уровнями защиты, которое может подразумевать даже отключения оборудования для его же спасения.

Вот, например, фильтры вида Essential. Самые простые и недорогие устройства. К ним можно подключать дешевую или старую технику.

Устройства вида Home/ Office уже более совершенные, так как, обладают повышенной защитой. Их без проблем можно использовать в домашних условиях.

Наконец тип Performance, уже более дорогие, но и более защищенные фильтры, к ним подключают дорогое оборудование, которые очень чувствительно к малейшим помехам в сети.

Есть более дорогие сетевые фильтры, которые имеют более высокие показатели защиты. Если обычный фильтр может поглотить примерно 960 Дж, а вот дорогостоящая модель 2500 Дж. Понятное дело, что чем дороже фильтр, тем лучше он защитит.

Стоит отметить, что такие фильтры предусмотрены, если в доме розетка имеет заземление. В старинных домах такого нет, из-за чего защита уже меньше. В любом случае технику нужно подключать к сетевому фильтру, желательно хорошему.

Фильтр – предохранитель?

Сетевой фильтр очень шустрый, потому что он сработает до того, как грозовой разряд попадет в дом. Схемы, расположенные внутри фильтра, быстро анализируют, что и как делать – рассеять или поглотить избыточную энергию. Как я писал выше, более дорогой фильтр отключит оборудование, чтобы электрический импульс или помехи не испортили его.

В некоторых фильтрах есть разъединитель, который в случае сильных помех просто отключает фильтр, для продолжения работы его нужно снова включить. Похоже на принцип пробки на счетчике или в электрощитке.

Дешевые фильтры похожи на простой предохранитель, если помехи достигли его, то сетевой фильтр уже не пригоден к использованию, но зато оно не плохо защищает подключенные к нему приборы.

На сетевые фильтры также есть и гарантия. Простые модели могут отработать 3 года, а более профессиональные до 5 лет, а может быть больше. Если устройство сломалось, то изготовитель должен починить его по гарантии.

Как выбирать сетевой фильтр, на что обратить внимание?

При выборе сетевого фильтра нужно выделить несколько характеристик

Для начала следует обратить внимание на провод. Устройство должно иметь крепление, что нормально прокладывать шнур. Это нужно, чтобы избежать кучи разбросанных повсюду проводов

Существуют модели, у которых провод проворачивается на 180 градусов, что позволяет располагать его, как душе угодно

Это нужно, чтобы избежать кучи разбросанных повсюду проводов. Существуют модели, у которых провод проворачивается на 180 градусов, что позволяет располагать его, как душе угодно.

У шнура есть длины, например, 3 метра поэтому их применяют в качестве удлинителя. Некоторые модели обладают возможностью прикрепления к стене.

У сетевых фильтров может быть разное расстояние между розетками поэтому выбирайте в зависимости от того, какие устройства будете подключать.

Нужно еще обратить внимание на количество розеток, что очень важно, если вы подключаете мало или много приборов. Было бы не плохо, если бы фильтр обладал специальными шторками, которые защитят детей от лишних прикосновений

Чем отличаются фильтры от удлинителей

Традиционно сетевые фильтры или удлинители покупаются для
удобства — ведь среднестатистическому пользователю приходится подключать к
розетке десятки гаджетов в течение дня. Однако они сильно отличаются по
стоимости, которая стартует от 250 рублей и может достигать 5 тысяч. Чем
отличаются такие устройства?

Сетевой удлинитель — самый простой вариант заполучить дополнительные
розетки. Фактически, это провод и несколько розеток в корпусе без
дополнительной защиты или фильтров. Самые простые приборы даже не имеют кнопки
выключения. Главный плюс таких удлинителей — стоимость, купить прибор можно за
200-300 рублей.

Приобретать такие простейшие удлинители можно, если пользователь
живет в многоэтажном доме свежей постройки с надежной проводкой и современными
автоматами защиты. Выбор в данном сегменте прост — нужно определить, сколько
именно розеток нужно, а также подсчитать длину провода. Обычно у таких приборов
от двух до восьми розеток.

Сетевой фильтр — усовершенствованная версия удлинителя.
Кроме дополнительных розеток, в приборе есть специальная электронная плата, на
которой установлены несколько фильтров, способных защитить оборудование от
скачков напряжения или всплесков помех, которые нередко возникают в
электросети.

Что может находиться внутри качественного сетевого фильтра? Конденсатор
и дроссель, которые подавляют быстрые изменения напряжения и устраняют высокочастотные
помехи, выступая в качестве фильтра. Варистор, который защищает при резких
скачках тока. Предохранитель, срабатывающий при коротком замыкании и мгновенно отключающий
питание.

Некоторые сетевые фильтры предлагают дополнительную защиту —
например, фильтруют от помех телефонную линию, сеть Ethernet и даже
телевизионную антенну. Однако фактически на рынке доминируют простейшие сетевые
фильтры стоимостью до 1 тысячи рублей, внутренности которых традиционно
содержат только варистор и предохранитель.

Устройство и принцип работы

По внешнему виду он практически не отличается от обычного удлинителя. В этом можно убедиться, если посмотреть фото сетевых фильтров. Главная особенность – наличие стабилизирующего блока и одного или нескольких выключателей. При возникновении каких-либо помех или скачков в сети в этом блоке они сглаживаются.

Специальная схема поглощает излишнее напряжение и приводит в норму частоту тока. В случае резкого скачка срабатывает предохранитель, прекращая подачу электричества. Таким образом предотвращается повреждение подключенной к фильтру техники.

Рассмотрим устройство сетевого фильтра. В его схеме присутствуют варисторы, балансировочный дроссель, термопредохранитель и индукторы с сердечниками. Последние используются для подавления помех высокой частоты. Их принцип действия основан на способности резко повышать сопротивление при проходе через них тока с малым периодом синусоиды.

Катушки индуктивности устанавливаются на нулевом и фазном проводниках. Помехи низкой частоты гасятся либо их активным сопротивлением, либо отдельными резисторами, также расположенными последовательно нагрузке.

Варистор требуется для подавления кратковременных импульсных помех. При низком напряжении он обладает огромным сопротивлением и поэтому не пропускает электричество.

Читайте здесь! Стойки для печатных плат от

Самыми эффективными считаются фильтры с маркировкой LC. В их схеме присутствует конденсатор ёмкостью до 1 мкФ с номинальным напряжением, равным увеличенному вдвое напряжению электросети. Это делается для осуществления возможности учёта любого перепада.

Лучшие сетевые фильтры на 3 розетки

Для того чтобы определить лучшие сетевые фильтры на 3 розетки, было проанализировано несколько десятков таких устройств, которые пользуются значительной популярностью на рынке. Предложенные модели были выбраны вследствие их технических характеристик, надежности эксплуатации и функциональных возможностей.

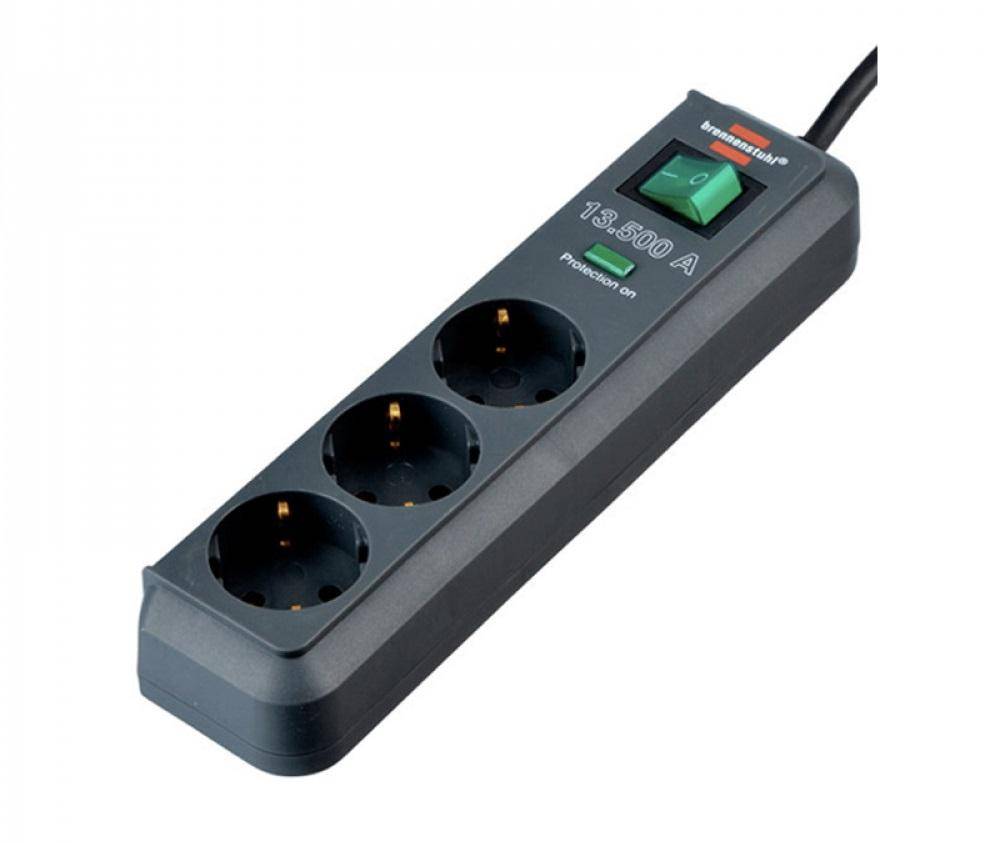

Brennenstuhl Eco-Line (1158810315)

Оптимален для подключения бытовых электрических приборов, а также разной офисной техники к удаленной стационарной розетке однофазной электрической сети переменного тока. Обеспечит эффективную безопасность стационарных персональных компьютеров, ноутбуков и иной электротехники от статического напряжения, импульсного перенапряжения, а также электрических шумов. Изготавливается немецким производителем и отвечает всем предъявляемым требованиям.

Предназначен для применения внутри дома, имеет три гнезда для подключения, расположенных под удобным углом в 45°, и заземление. Благодаря продуманному расположению пользователь может подключать вилки угловой формы, что стоит рассматривать как преимущество. Работает от домашней сети с напряжением 220 В.

Оснащен двухполюсным переключателем, который позволяет подключать к сети и обесточивать сразу все что, подсоединено. Для удобства эксплуатации оснащен кнопкой с подсветкой, что позволяет отслеживать местоположение в темноте, а также и его корректную работу. Отверстия для штекеров оснащены специальными шторками, за счет которых закрывается доступ к контактам.

Компактный – размер составляет всего 21 см. Благодаря этому Brennenstuhl Eco-Line (1158810315) можно разместить под столом или вдоль стены комнаты – мешать он не будет.  А за счет элегантного внешнего оформления легко впишется с любой интерьер. Диодная индикация укажет на наличие неисправности в сети.

Достоинства:

  • Выдерживает перегрузки до 13,500 А;
  • Есть «шторки»;
  • Хорошее качество сборки;
  • Световая индикация неполадок.

Недостатки:

Неудачная конструкция контактов заземления.

Sven SF-03L

Сетевой фильтр Sven SF-03L имеет классический дизайн. На корпусе присутствует один включатель красного цвета. Рассчитан на максимальную нагрузку в 2000 Вт. Производитель предусмотрел на нем 3 розетки. Длина кабеля — 3 метра, в конструкции имеется заземление. Отличительной особенностью является наличие световой индикации работы. Функционирует от электросети напряжением до 250 В, а номинальная сила тока составляет 10 А. Габариты следующие: 175х52х40 мм.

Достоинства

  • Классический привлекательный дизайн;
  • Наличие световой индикации работы;
  • Простота использования;
  • Доступная стоимость;
  • Надежность работы;
  • Функция заземления.

Недостатки

  • Недостаточная в некоторых случаях длина кабеля;
  • Весьма массивный корпус.

IEK WFP10-16-03-01-N

Сетевой фильтр рассчитан на три розетки. Предназначено для максимальной нагрузки до 3500 Вт при напряжении сети до 250 В и номинальной силе тока 16 А. Длина кабеля составляет всего 1,5 метра. Производитель предусмотрел заземление и кнопку выключателя, также имеется световую индикацию. В устройстве использован провод ВПС, состоящий из 3 жил, его сечение составляет 1 мм, а степень защиты – IP20. Модель выполнена в белом цвете. Она имеет классический минималистический дизайн, который хорошо подходит к современному дизайну интерьера.

Достоинства

  • Высокий уровень максимальной нагрузки;
  • Наличие кнопки индикации и системы заземления;
  • Надежный провод ВПС;
  • Привлекательный внешний вид.

Недостатки

  • Короткая длина кабеля;
  • Не самая низкая стоимость.

ExeGate SP-3-1.8W

Модель ExeGate SP-3-1.8W выполнена в белом цвете, имея на корпусе 1 красный выключатель с функцией индикации работы. Производитель предусмотрел систему заземление и кабель длиной 1,8 метра, плюс максимальная нагрузка, на которую рассчитан сетевой фильтр, составляет 2200 Вт

Дополнительно также стоит обратить внимание на то, что устройство имеет функцию защиты электрических приборов от короткого замыкания и перегрева, предотвращает неблагоприятное воздействие на бытовые устройства высоковольтных разрядов и импульсных помех

Достоинства

  • Классический внешний вид;
  • Надежная защита бытовых приборов;
  • Функция индикации работы;
  • Наличие заземления.

Недостатки

  • Совершенно заурядный дизайн;
  • Не очень большая длина кабеля.

Несмотря на то, что данная модель практически не отличается от многих других по своим техническим параметрам, она пользуется популярностью. Отзывы в сети говорят о том, что это обусловлено, прежде всего, доступной стоимостью сетевого фильтра.

Где применяется фильтр и что делать, если его нет

Дело в том, что в качественных блоках питания он должен быть установлен, прям на плате и тем более на БП высокой мощности, например компьютерных. Но, к сожалению, ваши зарядные устройства для смартфона, БП от ноутбука, ЭПРА люминесцентных и светодиодных ламп чаще всего не имеют их в своем составе. Это связано с тем, что китайские производители упрощают схемы своих устройств для снижения их себестоимости. Часто бывает, что на плате есть места для деталей, назначение которых фильтровать помехи, но они просто не распаяны и вместо них стоят перемычки. Компьютерные блоки – это отдельная тема, схема практически у всех одна, но исполнение разное, и в самых дешевых моделях фильтр отсутствует.

Вы можете снизить помехи вашего телевизора или другого устройства которое хотите защитить и улучшить свойства его электропитания дополнив обычный удлинитель таким фильтром. Его можно собрать самому или извлечь из хорошего, но ненужного или неисправного БП.

Напоследок рекомендуем просмотреть полезное видео по теме:

Сетевой фильтр – это простое, но полезное устройство, которое улучшит качество электропитания ваших приборов и снизит вред, наносимый его частоте работой импульсных БП, а область применения достаточно широка – используйте его для любой современной аппаратуры. Его устройство позволяет повторить схему даже начинающему радиолюбителю, а ремонт не составит труда. Использование сетевого фильтра крайне желательно для потребителей любого рода.

Будет полезно прочитать:

  • Перенапряжение в сети — что делать
  • Какие бывают помехи в электросети
  • Как выбрать бесперебойник для дома
  • Какие бывают стабилизаторы напряжения

Опубликовано:
22.01.2018
Обновлено: 24.01.2019

Как работает сетевой фильтр

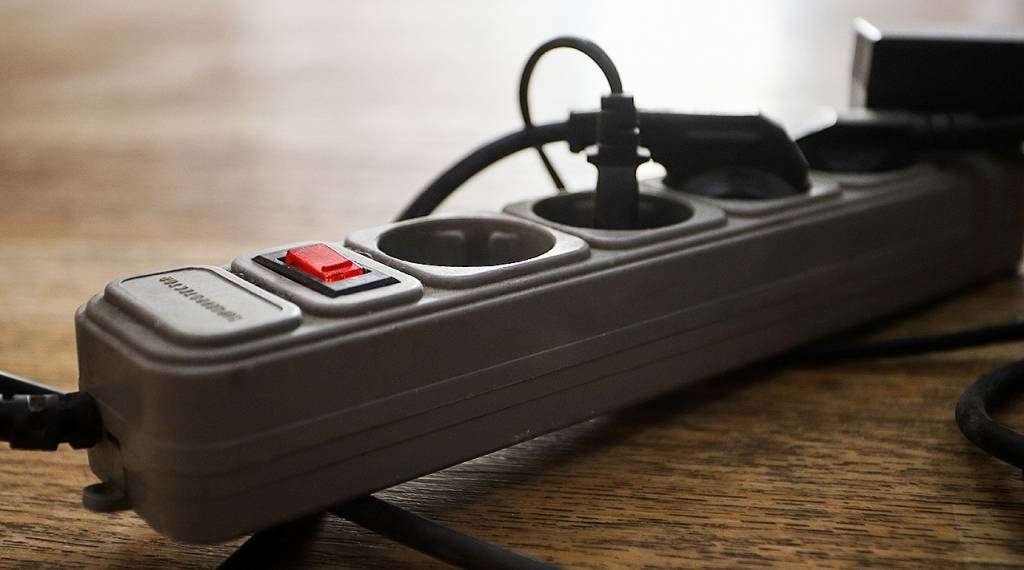

Не самый лучший, но работающий сетевой фильтр

Как уже говорилось выше, задач у сетевого фильтра три:

  • Отсечь все токи с частотой выше 50 Гц;
  • Сделать то же самое с токами частотой ниже этого значения;
  • Исключить повышение напряжения выше 220 вольт.

Для их выполнения используются три типа радиодеталей:

  • Конденсатор, прекрасно проводящий высокие частоты, но не пропускающий низкие частоты;
  • катушка индуктивности (дроссель), работающая, наоборот, пропуская постоянный ток, но являющаяся сопротивлением для переменного тока;
  • варистор (специальный полупроводниковый прибор), у него интересная характеристика — до определенного значения напряжения, сопротивление велико, а при превышении этого порога оно резко падает.

Подключаются эти элементы следующим образом:

  • Конденсаторы — параллельно нагрузке (прибору, подключенному к нашему фильтру). При появлении высоких частот, они проходят через них, но не через нагрузку.
  • Катушка индуктивности — подключается последовательно с нагрузкой, и не дает пройти через нее высоким частотам.

Несколько подключенных друг за другом узлов из конденсаторов и катушек (LC контуров) с правильно подобранными номиналами, улучшают качество фильтрации (избирательность).

Варистор подключен, как и конденсатор, параллельно нагрузке. При повышении напряжения, ток идет через него, а не через нагрузку (эффект шунтирования).

Начинка фильтра поближе

Кроме этих деталей в фильтр обычно входят еще дополнительные радиоэлементы, обеспечивающие его более качественную работу, функциональность, и исключающие нежелательные эффекты. Например, при резком отключении от сети, конденсатор большой емкости сам может стать источником повышенного напряжения и высокочастотной помехи из-за резкого разряда (щелчок при выключении многих аудиосистем вызывается именно этим процессом). Поэтому параллельно ему, включают резистор (сопротивление), который гасит отдаваемую энергию.

Схема простейшего фильтра (для тех, кто немного понимает)

Разобравшись с назначением и устройством фильтров, ответим на наиболее часто возникающие вопросы.

Какие еще электроприборы желательно подключать через фильтр

Чтобы разом запитать все эти приборы, потребуется сетевой фильтр от 3 розеток и более

Ответ на этот вопрос прост — практически все сложные (к таким не относятся лампочки и электронагреватели). Конечно, большинство современной электроники питается от импульсных блоков питания, которые менее критичны к повышенным напряжениям и помехам, но лишняя ступень защиты никогда не помешает.

Для звуковоспроизводящих систем, отсутствие частотных помех улучшит качество их работы. Также не стоит забывать, что сетевой фильтр работает и в обратном направлении.

Если наводки возникают в самом устройстве, то он не дает им проникнуть в сеть. Эта особенность дополнительно защищает вашу информацию от несанкционированного использования. Есть технологии скрытого доступа, которые считывают данные с устройств именно по кабелю питания.

Сетевой фильтр на телефонной линии

Фильтр с защитой телефонной и кабельной линии

Кроме того, что причиной повреждения электроники могут стать нестандартные характеристики питающей сети, помехи и повышенное напряжение могут проникнуть и  через другие подключенные линии: телефонную, Ethernet, кабельную. Поэтому у современных защитных устройств, кроме обычных силовых, дополнительно есть розетка телефонная с фильтром и  разъемы других форматов. Что также является неплохой защитой.

Принцип возникновения и подавления нежелательных воздействий у этих систем практически тот же, за исключением того, что в системах разнятся частоты и напряжения. Если же в вашем фильтре нет таких дополнительных разъемов, то можно приобрести защитное устройство отдельно.

Нужен ли фильтр после ИБП

После ИБП фильтр не подключается

Часто встречается такая ситуация — в выходной разъем ИБП подключают фильтр на несколько розеток, а к нему уже всю периферию. Это излишне, так как «бесперебойник» имеет встроенный фильтр (будет достаточного простого удлинителя на несколько розеток).

Немного отвлечемся от темы. ИБП рассчитано на то, чтобы при внезапном отключении электроэнергии, мы могли сохранить необходимую информацию (для старых машин корректно их выключить, запарковав винчестер)

Для периферии это не важно

Подключая всю периферию после «бесперебойника», мы отнимаем на ее работу заряд аккумулятора, и уменьшаем время работы компьютера. Имеет смысл подключить к ИБП только роутер или модем, если мы храним данные в «облаке». Остальную периферийную технику соединяем с сетью через фильтр.

Принцип работы сетевого фильтра

С факторами, искажающими идеальный вид синусоиды переменного напряжения, борются фильтры различных типов:

  • Помехи высокой частоты. Для их ликвидации используют катушки индуктивности. Если в них подается ток высокой частоты, то сопротивление в катушках возрастает, и синусоиды периодов, приводящих к высокочастотным помехам, отсекаются. Достичь максимального эффекта позволяет использование двух катушек, устанавливаемых на фазном и нулевом проводах.
  • Помехи низкой частоты. Бороться с такими помехами помогают активные сопротивления – резисторы. В сетевых фильтрах используются резисторы номиналом 0,5-1,0 Ом. Обычно устанавливаются 2 резистора.

Применение комплекса этих фильтров позволяет избавиться от высокочастотных и низкочастотных помех и в результате получить синусоиду частотой 50 Гц.

Почти все СФ оснащены функцией защиты от скачков перенапряжения. Но сетевые фильтры нужны только при наличии кратковременных импульсов напряжения. От длительного превышения этого параметра они не защищают. Если в данной местности длительно присутствует слишком высокое или слишком низкое напряжение, то рекомендуется установить стабилизатор, поскольку сетевой фильтр в этом случае бесполезен.

Сетевые фильтры компании Defender

В широком ассортименте представлен на российском рынке сетевой фильтр Defender – разнообразие цвета, форм разъёмов и технических возможностей. Самый маленький агрегат даёт возможность подключения одного электроприбора с обычной вилкой и двух гаджетов через USB-порты, чтобы зарядить их без подключения к ПК.

Приборы высшей категории защиты представлены аппаратами с 6 и 8 евроразъёмами. Предназначены они для использования в домашних условиях и офисах. Среди отзывов пользователей не нашлось ни одного плохого слова. Особенную радость люди испытывают от наличия USB-портов, позволяющих заряжать планшеты, MP3-плееры и электронные книжки. Среди недостатков отмечена величина корпуса, что не даёт желаемой эстетики стене.

На что обратить внимание при выборе

При покупке сетевого фильтра следует обратить внимание на следующие факторы:

  • Число и тип розеток;
  • Максимальная мощность;
  • Уровни защиты;
  • Наличие выключателя на корпусе;
  • Длина сетевого шнура;
  • Дополнительные функции и особенности.

Число и тип розеток

Сетевой фильтр с 8 розетками

Современные сетевые фильтры могут иметь разное количество встроенных розеток. Обычно количество розеточных гнезд не превышает 8-10 штук. Такие приборы позволяют подключить к ним множество устройств. Однако следует учитывать, что их суммарная мощность в кВт не должна превышать максимальный уровень нагрузки.

Сетевые фильтры могут быть оснащены розетками разного типа. На российском рынке в основном продаются модели с гнездами C и F. Это стандартные европейские розетки. Различие между ними заключается в том, что у розеток типа F в конструкции есть заземляющие шторки.

В магазинах можно найти модели фильтров с компьютерный вилкой типа IEC C14. Такие приборы применяются для прямого подключения к бесперебойнику.

Предельная мощность и ток нагрузки

Эти два параметра являются основными для сетевых фильтров. Эти показатели позволяют узнать, “потянет” ли выбранная модель подключение всех предполагаемых приборов. Если суммарная мощность прибора превышает допустимый для фильтра показатель, следует выбрать модель, рассчитанную на повышенную нагрузку.

Если планируется использовать фильтр для подключения компьютера, ноутбука или телевизора мощности практически в любом случае будет достаточно. Дело в том, что потребление этих приборов не так высоко. Если же сетевой фильтр предполагается использовать на кухне для защиты плиты, духовки, водонагревателя, холодильника, стиральной машины следует выбрать модель с максимальной мощностью.

Уровни защиты

Сетевые фильтры принято разделять по степени защиты на несколько классов:

  • Essential – устройства этого типа обеспечивают базовую защиту. Они способны принять импульс напряжения. Основной плюс таких устройств – невысокая стоимость. Они используются для подключения техники с невысокой мощностью.
  • Home/Office – сетевые фильтры этого класса предназначены для защиты большинства бытовых приборов и офисной техники. Они представляют собой лучшее соотношение цены и качества. Модели оптимальны для дома и офиса.
  • Performance – сетевые фильтры профессионального уровня. Такие приборы справляются со всеми типами помех, рекомендуются для подключения чувствительной техники.

Практически все современные фильтры предоставляет защиту от кратковременных Скачков напряжения. От длительного повышенного напряжения такие устройства не защищают. Если у вас в доме наблюдается повышенное или пониженное напряжение, эксперты рекомендуют отдать предпочтение стабилизаторам. В России частота сети равна 50 Гц, однако зачастую в ней присутствуют высокочастотные гармоники. Фильтр с функцией подавления помех устраняет их.

Наличие выключателя

Сетевой фильтр с индивидуальным выключателем для каждой розетки

На корпусе фильтра обязательно присутствует выключатель в виде тумблера. Он позволяет отключить устройство без выдергивания вилки из розетки. Выключатель может быть общим, то есть отключающий все подключенные приборы. На более дорогих сетевых фильтрах предусмотрены индивидуальные выключатели для каждой розетки.

Длина шнура питания

Сетевые фильтры могут быть оснащены кабелем длиной от 1,5 до 10 метров. Выбирать модель следует, исходя из целей использования. Для подключения переносной техники, например, строительного инструмента, стоит отдать предпочтение сетевым фильтрам с длинным кабелем. Такой аппарат заменит удлинитель и защитит технику При подключении компьютерной техники обычно достаточно минимальной длины шнура.

Дополнительные функции и особенности

В качестве дополнительной функции большинство сетевых фильтров снабжены световым индикатором, часто он встроен в кнопку включения. Горящая лампочка говорит о включении аппарата. Пилоты с большим количеством розеток зачастую снабжаются креплением для проводов. Оно защищает от спутывания большого количества шнуров и их залома.

В некоторых случаях, например, при подключении компьютерной техники, фильтр удобно расположить не на полу, а закрепить на стене или мебели. Для этого на корпусе некоторых приборов предусмотрены специальные петли. Современные сетевые фильтры могут быть оснащены не только стандартными розетками, но и usb-портами для зарядки гаджетов напрямую. В этом случае гаджеты можно подключить к сети напрямую, без адаптера питания.

Как выбрать сетевой фильтр

Сетевой фильтр имеет немало параметров, на которые важно обращать собственное внимание при выборе. Одним из таких параметров, является мощность сетевого фильтра, чем она выше, тем больше к устройству можно будет подключить электропотребителей

Для подбора оптимальной мощности сетевого фильтра, следует сложить мощность всех электроприборов, которые к нему будут в дальнейшем подключены, и добавить к полученному значению, не менее 20% запаса.

Вторым важнейшим параметром при выборе сетевого фильтра, является максимальный ток нагрузки. Данная характеристика сетевого фильтра указывается в (А) амперах, а для того, чтобы её правильно определить, следует также учитывать параметры подключаемых к сетевому фильтру электроприборов.

Например, электроприбор мощностью в 2,2 кВт, должен подключаться к сетевому фильтру, с допустимой нагрузкой по току, не менее чем на 10 А. Для правильного определения данной характеристики, также следует суммировать величины тока всех подключаемых бытовых приборов к сетевому фильтру.

Кроме того, не менее важной характеристикой сетевого фильтра является и максимальный ток импульса помех, на которые он рассчитан. Лучше отдавать предпочтение таким моделям сетевых фильтров, которые рассчитаны на 3500-10000 А

Данный параметр, очень важен для надежной защиты электроприборов от различного рода помех в электросети.

Чем выше будет степень подавления высокочастотных помех сетевым фильтром, тем лучше и надежнее будет защита. Данный параметр указывается в ДБ, и его можно найти в паспорте к устройству

При этом не менее важно обратить внимание и на такую характеристику, как «энергия скачка», чем она будет выше, тем лучше

Характеристики сетевого фильтра

К другим характеристикам сетевого фильтра, также относятся:

  • Наличие грозозащиты;
  • Предустановленный датчик перегрева (возможность автоматического отключения сетевого фильтра в случае перегрузок);
  • Наличие в сетевом фильтре телефонного разъёма и портов USB, также существенно расширяет функции использования данного устройства;
  • Возможность подключения по Wi-Fi;
  • Индикатор нагрузки и включения.

Чтобы выбрать качественный сетевой фильтр важно учитывать множество параметров. Помните, что залог бесперебойной и долгой работы бытовой техники зависит, прежде всего, от качества напряжения

И хотя сетевой фильтр не способен поднять или понизить напряжения, по принципу стабилизатора, он является надежной защитой в работе электроприборов.

Что такое сетевой фильтр? — это относительно недорогое устройство, предохраняющее достаточно ценные электроаппараты отперегрузок по току, высокочастотных и импульсных помех, аномального напряжения (повышенного или пониженного относительно нормы).

Основная задача фильтра — пропустить через себя переменный ток частотой 50 Гц и напряжением 220 В, а всяким выбросам напрочь закрыть дорогу. Выбросов же в сети великое множество, и возникают они по разным причинам.

Например, включился холодильник, т.е. сработало пусковое реле его компрессора. В момент включения компрессор (электродвигатель) потребляет ток, в десятки раз (в 20. 40 раз) превышающий тот, что указан в паспорте. На этот миг в сети возникает “просадка’’ напряжения с последующим всплеском (рис.1) — вот и помеха!

Даже включение обычных лампочек в люстре приводит к возникновению, вроде бы, незаметных помех такого же характера. Они в момент включения потребляют ток, примерно в 10 раз больший номинального (пока спираль холодная).

Самое неприятное то, что амплитуда напряжения помехи может исчисляться сотнями, а то и тысячами вольт. Этого вполне хватит, чтобы “спалить” какое-либо чувствительное устройство.

Рис. 1. Напряжения с последующим всплеском.

Как же эту ситуацию предотвратить? Вот тут на арене и появляются сетевые фильтры питания! Они способны “проглотить” все вредные выбросы питающего напряжения.

Справедливости ради надо отметить, что медленные провалы напряжения ни один фильтр питания скомпенсировать не способен (для этой цели служат стабилизаторы напряжения).

Но наиболее опасными для аппаратуры являются все же импульсные помехи.

Обманы маркетологов

Всем известны удлинители с несколькими розетками, предлагаемые множеством производителей. Их цена привлекательна. Маркетологи называют этот крайне недорогой прибор сетевой фильтр и заявляют, что  приспособление защитит оборудование от всех возможных неприятностей.

Легко купить многорозеточный удлинитель с защитой для стиральной машины, для холодильника, для компьютера. Есть приборы разных уровней: базового, стандартного, продвинутого. Но в любом случае характеристики такого приспособления никак не позволяют предположить, что оно может эффективно защищать подключенную технику. На практике все обстоит следующим образом.

  1. В моделях базового класса есть только одноконтактный выключатель, а также неонка и многоразовый предохранитель.
  2. Устройства стандартного класса — с предохранителем многоразового типа, неонкой и двухконтактным выключателем в хороших моделях. Последний прерывает оба проводника, фазу и ноль, для гарантированного прекращения питания подключенного прибора.
  3. Продвинутые модели имеют в схеме помехоподавляющий конденсатор, предохранитель и выключатель.

Все без исключения эти так называемые удлинители с УЗО не могут гарантированно защитить технику в аварийных ситуациях. Например, многоразовый предохранитель ограничивает максимальный ток, но срабатывает достаточно медленно для того, чтобы подключенное устройство не вышло из строя. Конденсатор же справляется только с определенными видами бросков напряжения. Назначение подобных приспособлений только одно: ограничивать потребление мощности группой подключенных устройств.

Это интересно: ОДН по электроэнергии — формула для расчета и способы сокращения затрат

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
