Как устроен и работает перфоратор

Электродвигатель устройства

Двигатель, являясь основным элементом устройства, приводит в действие все остальные части механизма. Он состоит из статора и ротора, при этом ротор подвижная часть, а статор нет. В состав ротора входят якорь и коллектор. Якорь — это такой блок, содержащий пластины из стали. На них наматываются обмотки из медной проволоки. Коллектор, в свою очередь, выглядит в виде цилиндра. Его конструкция имеет вид диэлектрика с установленными проводящими пластинами, к этим пластинам и подключаются обмотки якоря.

Вращения ротора происходят за счёт магнитного потока, создаваемого вокруг него обмотками статора и приводящего к возникновению момента кручения. При этом ротор использует только постоянное значение тока, и магнитный поток всегда направлен только в одну сторону. Подача питания осуществляется посредством щёток, выполненных из графита. Щётки расположены таким образом, чтобы обеспечивать электрический контакт с якорем.

https://youtube.com/watch?v=Pszn95WcqME

Для проверки обмоток можно воспользоваться мультиметром. Для этого один щуп измерительного прибора устанавливается на щёткодержатель, а второй на вход подключения к сети 220 вольт. Чтобы точно определить места подключения, проще воспользоваться электросхемой. Если сопротивление бесконечное, делается вывод о перегорании обмотки.

Рабочее сопротивление обмотки статора находится в диапазоне 18−32 Ом. Например, у популярного перфоратора Интерскол П-26/800ЭР сопротивление составляет 28 Ом. При замене статора понадобится разобрать двигатель. Обычно выкручиваются четыре винта, корпус раздвигается в противоположные стороны, и освобождается доступ к составным частям двигателя.

Ротор фиксируется в редукторе. На короткое замыкания он проверяется специальным прибором. Часто визуально осмотрев можно сделать вывод о его целостности. На роторе не должны присутствовать царапины и почернения, а пластины должны быть чистыми

При замене ротора важно правильно соединить подшипник с резиновой прокладкой

Конструкция перфоратора, имеющего электродвигатель с вертикальным расположением (бочковым), немногим усложняется из-за непрямой передачи момента вращения. Поэтому с таким типом применяется редуктор, усиливающий удар и крутящий момент устройства.

Лучшие бытовые перфораторы

Бытовой инструмент больше подходит для периодического применения. Такие модели характеризуются невысокой ударной мощностью, незначительным весом, но обладают вполне достаточным набором функций.

Makita HR2470 – недорогой и качественный инструмент

Эргономичная и легкая модель весом чуть меньше 3 кг отличается универсальностью, неплохим функционалом и расширенной комплектацией. Makita HR2470 может работать в одном из трех режимов, пробивая в бетоне отверстия диаметром до 24 мм.

У перфоратора предусмотрены: реверс, регулировка частоты вращения, блокировка шпинделя. Безопасность эксплуатации обеспечивает предохранительная муфта. Стоит такая модель 7 тыс. рублей.

Достоинства:

  • Качественная сборка;
  • Отличная эргономика;
  • Неплохой набор функций;
  • Низкие показатели вибрации и шума;
  • Длинный сетевой кабель (4 м).

Недостатки:

  • Неудобная регулировка ограничителя глубины;
  • Жесткий шнур.

Makita HR2470 – отличный инструмент для бытового использования и решения несложных производственных задач.

Daewoo Power Products DAH 920 – полный комплект

Перфоратор может работать в ударном и безударном режимах, а также подходит для использования в качестве легкого отбойного молотка. Четыре режима дополнены наличием реверса, а фиксатор кнопки пуска позволяет бить и сверлить отверстия непрерывно в течение длительного времени.

В комплект поставки входят: кейс, 3 бура, зубило, пика, дополнительная рукоятка и ограничитель глубины бурения. Само по себе устройство весит 2,6 кг, а полный комплект со всеми аксессуарами обойдется вам всего в 5 тысяч рублей.

Достоинства:

  • Высокая мощность;
  • Четыре режима работы ( в том числе свободный удар);
  • Отличное качество сборки;
  • Расширенная комплектация.

Недостатки:

Сетевой кабель коротковат.

Daewoo DAH 920 – хороший инструмент для домашнего мастера, который пригодится и в капремонте, и в более простой работе.

Bort BHD-800N – мощный инструмент для бытового использования

Модель с неплохим показателем ударной мощности позволит решать большинство бытовых задач, связанных с работой по бетону и камню. Перфоратор удобен в эксплуатации и собран на совесть, что нехарактерно для бюджетных «китайцев».

Из приятных функций здесь присутствуют: реверс, фиксация шпинделя, регулировка частоты вращения. Сам инструмент не перегревается и спокойно переносит повышенные нагрузки, хоть и не подходит для профессионального использования.

Достоинства:

  • Хорошая мощность;
  • Качественная сборка;
  • Доступны все 3 режима работы (сверление, удар и сверление с ударом);
  • В комплекте кейс, 3 бура и ключевой патрон;
  • Цена около 3300 рублей.

Недостатки:

  • Очень короткий кабель (2 м).
  • Фактическая ударная мощность 2,5 Дж при заявленных 3.

Bort BHD-800N – на удивление качественная модель с хорошей мощностью, которая справится с серьезной, но непродолжительной работой по бетону.

Military RH500 – лучший из дешевых перфораторов

У этого инструмента нереально низкая стоимость – каких-то 2200 руб. и очень маленький вес (1,7 кг без шнура).

Несмотря на такие показатели, речь идет не об игрушке, а о приличном перфораторе с 2 режимами работы и достаточным функционалом. Military RH500 имеет реверс и регулировку оборотов, которые упрощают работу с разными материалами.

Достоинства:

  • Маленький и очень легкий;
  • Длинный сетевой кабель;
  • Неплохой набор функций для его цены;
  • Доступная стоимость.

Недостатки:

  • Невысокие показатели мощности и силы удара;
  • Нагрев редуктора при длительном использовании.

Разборка перфоратора

Корпус большинства устройств выполняется из двух половинок: задней и передней. Между собой они стянуты с помощью винтов, расположенных параллельно направлению оси установки бура. Но бывает так, что половинки крепятся и с использованием боковых креплений. Перед тем как выкрутить крепёжный элемент, соединяющий половинки корпуса, понадобится снять патрон.

Патрон применяется соответствующий стандарту SDS-plus или SDS-Max. Для его разборки понадобится отвёртка с плоской гранью. На первом этапе освобождается зажим патрона от установленного бура. Если сам механизм заклинило и он не поддаётся раскручиванию, то следует несильными ударами прорезиненого молотка обстучать его по кругу. Не помешает нанесение и промывочной жидкости. На следующем этапе отводится пластиковый кожух вниз, отвёрткой снимается резиновый пыльник. После этого останется удалить стопорное кольцо, используя всё туже отвёртку, извлечь пружину с шариком и стопорные пластины.

Когда патрон извлечён, снимаются корпусные части. Во время разборки инструмента следует быть внимательным, запоминая порядок извлечения элементов и место их расположения. Если на ручку надета накладка, то следует отсоединить и её. После чего останется аккуратно развести в разные стороны корпус и редуктор. Используя полученный зазор, достаётся кнопка переключения. Извлекается держатель для щёток.

Кнопка установки режимов работы, несмотря на разновидности аппаратов, снимается одинаково. Переключатель устанавливается в положение удар (на корпусе изображён в виде молота), после чего немного поддевается и проворачивается против часовой стрелки на один-два сантиметра. Затем, переключающая накладка снимается вытяжным движением на себя и освобождается посадочное место.

После снятия основных корпусных элементов предоставляется возможность доступа к остальным частям инструмента. Можно приступать к их чистке и смазке, а по необходимости и к восстановлению.

Принцип функционирования перфоратора


Устройство бытового перфоратора.

Принцип работы перфоратора заключается в том, что электродвигатель придает вращательное движение подшипнику, который преобразует это движение в поступательно-вращательное. Инструмент устроен так, что энергия за счет подушки воздуха будет передаваться поршню, который сможет передать энергию удара на бур.

Если какая-либо из вышеперечисленных проблем появится, то это значит, что инструмент понадобится отремонтировать. Данный процесс требует внимания, определения точной причины неисправности и знания, как ее устранить. Чтобы определить проблему, надо ознакомиться с конструкцией инструмента. Основные элементы перфоратора можно увидеть.

Следует понимать, что если перфоратор сломался, то самый простой способ – отнести его на ремонт в какой-либо из сервисных центров. Однако недостаток этого способа в том, что он требует больших временных затрат. Если знать, как разбирается инструмент, то работы по ремонту можно выполнить самостоятельно. Также можно будет сэкономить деньги, так как исключаются затраты на оплату услуг сервисных центров.

Разборка перфоратора выполняется следующим образом:

  1. Первым делом демонтируется наконечник из резины, после чего шайба и пружина. В конце снимается шарик.
  2. Когда шарик будет снят, понадобится выкрутить винты, которые фиксируют корпус. После этого нужно отсоединить провода статора.
  3. Извлекается щеткодержатель.


Схема основных деталей перфоратора.

Когда перфоратор будет разобран, понадобится прочистить корпус, при этом не имеет значения, какая поломка произошла. В некоторых случаях мешают конструкции нормально функционировать грязь и пыль.

Элементы, которые нужны для выполнения ремонта:

  • смазка;
  • отвертка;
  • тиски;
  • запасные детали.

Далее корпус инструмента нужно установить вертикально, зафиксировать при помощи тисков, после чего извлечь все элементы из конструкции.

Как пользоваться перфоратором в разных режимах

Для удобства и правильного выполнения разных типов работ у перфораторов предусмотрено несколько режимов работы. Для их переключения предусмотрен тумблер.

Большинство современных перфораторов работают в трёх режимах:

  • сверление;
  • сверление с ударом;
  • долбление.

Режимы работы и их стандартное обозначение: сверление, сверление с ударом, долбление. Регулировать их можно с помощью переключателя

Сверление

Переключатель режима установлен напротив обозначения «сверло». Для выполнения сверловочных работ используют оснастку в хвостовиками SDS: съёмный кулачковый патрон или свёрла для перфоратора. Такой режим необходим для формирования отверстий в дереве, металле и других материалах.

Сверление с ударом

Переключатель установлен напротив обозначения «сверло + молот». Этот режим предназначен для бурения отверстий в бетоне, кирпиче, железобетонных конструкциях и других строительных элементах. Режущий инструмент совершает одновременно вращательные и поступательные движения. При бурении железобетонных конструкций следует учитывать вероятность столкновения с арматурой, это опасно как для инструмента, так и для человека. В этом режиме используют буры — свёрла со специальными твердосплавными напайками.

Включён режим «сверление с ударом»

Долбление

Переключатель установлен напротив обозначения «молот», в этом режиме рабочий инструмент не вращается. Применяют для пробивки штроб, разрушения строительных конструкций, при отбойных работах

Важно держать перфоратор крепко и уверенно. Для долбления используют специальный инструмент — долота, пики, лопатки

Чтобы проштробить отверстие, необходимы специальные инструменты — долота, пики, лопатки, молотки

Реверс

Режим реверсивного вращения меняет направление движения сверла или бура на противоположное. В бюджетных моделях перфораторов используют электрический реверс — якорь электродвигателя крутится в противоположную сторону. Недостаток: более интенсивный износ щёток и торможение якоря. В профессиональных аппаратах применяют более сложный механизм — коробку передач, в которой направление переключается механически, с помощью шестерёнок. Такой способ более надёжен, однако модели перфораторов с механическим переключением реверса имеют более высокую стоимость.

Другие режимы

В некоторых моделях перфораторов существуют дополнительные режимы работы. Например, поворот долота — предназначен для эффективного долбления. В таком режиме долото проворачивается на определённый градус после каждого удара.

Как переключать и регулировать режимы перфоратора

Переключение режимов перфоратора необходимо выполнять только после полной остановки рабочего механизма перфоратора. При этом от сети отключать инструмент не нужно. Необходимо убедиться, что переключатель режимов чётко зафиксировался в нужном положении.

Ударный механизм


Эта часть инструмента обеспечивает основную задачу перфоратора — долбить. По типу работы может быть механическим или пневматическим.

Существует два варианта конструкции пневматического механизма: использующий подшипник качения или кривошипно-шатунный тип. Первый вариант используется для бытового вида инструмента, а второй — для профессионального.

Устройство, использующее подшипник качения, или по-другому «пьяный подшипник», состоит из группы элементов: поршень, боек, таран и непосредственно сам подшипник.

Вращение двигателя во время работы связано с внутренней втулкой «пьяного подшипника». Внешняя втулка соединяется с поршнем, она совершает движения, напоминающие качение. Расстояние между поршнем и тараном заполнено воздухом. Он, подвергаясь изменению давления, и воздействует на таран, который повторяет движения за поршнем. В результате по бойку наносится удар, а тот, в свою очередь, передаёт силу удара непосредственно буру. Такое действие фактически и означает преобразование электрической энергии в механическую.

Виды и типы перфораторов

Перфоратор ударный – универсальный инструмент. Применяется множество видов машин в самых разных сферах. Это могут быть перфоратор: отбойник; с аккумулятором; для сайдинга; для штробления бетона.

Известны даже далеко не промышленные модели.

Перфоратор с пылесосом

Основная проблема при работе с кирпичом и бетоном – сильное пылеобразование. Размер частиц пыли такой, что их непросто смыть с кожи, в легких они натворят бед при долгой работе. Общая чистота страдает, загрязняется сам инструмент.

С пылесосом

Есть самые различные виды оснащения устройствами сбора пыли. Это может быть мешок-пылесборник, установленный или устанавливаемый пылесос.

Мешок собирает частицы и пыль через манжету, надеваемую на патрон. Такой можно смастерить самостоятельно.

Пылесос будет собирать загрязнение гораздо лучше. В зависимости от его мощности и характеристик рабочее место может стать довольно чистым.

Гидравлический перфоратор

Гидравлический перфоратор применяется для полевых работ и производственных операций. Основное назначение – пробивка скважин, пробой скальных пород.

Гидравлический

Такой профессиональный перфоратор обладает простой надежной конструкцией, приводится в работу подачей сжатой жидкости. Состоит из механизмов ударного и поворотного, привода питания и управления.

Гидравлический перфоратор питается от гидронасоса. Он может ограничивать в работе – трубопроводами и соединительной арматурой. Но простота ремонта ниже, чем у электрического.

Гидравлический перфоратор имеет мощность бурения до 2 раз больше, чем у других конструкций.

Лазерный перфоратор

Самый маленький и компактный перфоратор, предназначенный для образования отверстий, — медицинский тип. Он очень бесшумный и служит как альтернатива скарификатору.

Лазерный

Используемый для забора крови, он точечно прошивает кожный покров лазерным излучением. Называется так по причине «пробивания» и схожести эффекта с обычным видом машины.

Аккумуляторный

Существует разновидность, которая не работает от сети — аккумуляторный перфоратор. Он безопасен и хорош на улице и в помещениях с очень высокой влажностью.

Аккумуляторный

Основное применение таких перфораторов – мобильные операции и манипуляции в труднодоступных местах. Питание – от аккумулятора. Такой беспроводной перфоратор изготавливают в корпусе из пластика для малой массы.

Характеристики: тип и параметры аккумулятора, электрическое напряжение, вес, параметры удара и вращения. Для мини-моделей — опции реверса, регулирование оборотов. Возможность установки рукоятки и подсветка улучшат удобство работы с перфораторами.

Пневматический

Пневматический перфоратор отличается от гидравлического типом питающей среды. Вместо жидкости его запускает в работу сжатый воздух.

Пневматический

Пневматический ручной инструмент точно так же работает на ударное и вращательное воздействие. Работа в цехах машиностроения и ремонта выполняется с широким использованием такого механизма.

Перфоратор пневматический состоит практически герметичного корпуса с выводом для воздуха. В нем монтируется храповое колесо, поршень, цилиндр. Патрон может иметь систему охлаждения, что нужна при большой мощности.

Правила безопасного использования инструмента

Чтобы применение перфоратора было безопасным, рекомендуется пользоваться индивидуальными защитными средствами

При этом важно обеспечить защиту глаз, лица, рук

Во время работы есть риск нагревания сверла до повышенных температур. Это связано с его сильным трением. Потому перед извлечением этого элемента ему нужно дать остыть или проводить процедуру в перчатках.


При использовании перфоратора нужно пользоваться средствами защиты

В каких случаях могут мигать лампочки

Если в конструкции перфоратора есть лампы световой сигнализации, их мигание может свидетельствовать о поломке или нарушении функций определенного узла или механизма. Если на инструменте мигает красная лампочка, рекомендуется прочитать инструкцию по его использованию.

Что может делать инструмент

Выделяют следующие основные режимы работы перфоратора:

  • удар с вращением – позволяет просверлить бетонную стену;
  • удар без вращения – чтобы долбить бетон;
  • вращение без удара – с насадкой под сверла позволяет сверлить как дрелью.

Те, кто часто работает с перфоратором, знают, что кроме сверления и долбления стен, таким инструментом можно штробить стены под проводку. Сделать штробу в бетоне при помощи этого инструмента довольно просто. Сначала по размеченным линиям сверлят ряд отверстий. Затем пикой или лопаткой разбивают перемычки между отверстиями. Такое использование перфоратора нетипично, но позволяет отказаться от покупки дополнительных инструментов.

Перфораторы и их виды

Перфоратор — это электроинструмент, который гораздо лучше ударной дрели подходит для выполнения таких операций, как:

  1. бурение отверстий в кирпиче под дюбели и анкеры;
  2. монтаж инженерных систем;
  3. бурение отверстий под подрозетники и установку иного электрооборудования;
  4. выдалбливание канавок и штроб в кирпиче и бетоне.

Кроме того, перфораторы активно применяют для сверления отверстий в металле, древесине и гипсокартоне.

В этой статье мы расскажем об этих полезных инструментах и ответим на следующие вопросы начинающих мастеров.

По какому принципу работают перфораторы?
Чем они лучше ударных дрелей?
Какие имеются конструктивные особенности?
Какие виды перфораторов применяют в быту, строительстве и на производстве?
Какие материалы идут на изготовление инструментов?
На что нужно обратить внимание при выборе перфоратора?
Как правильно пользоваться инструментом?

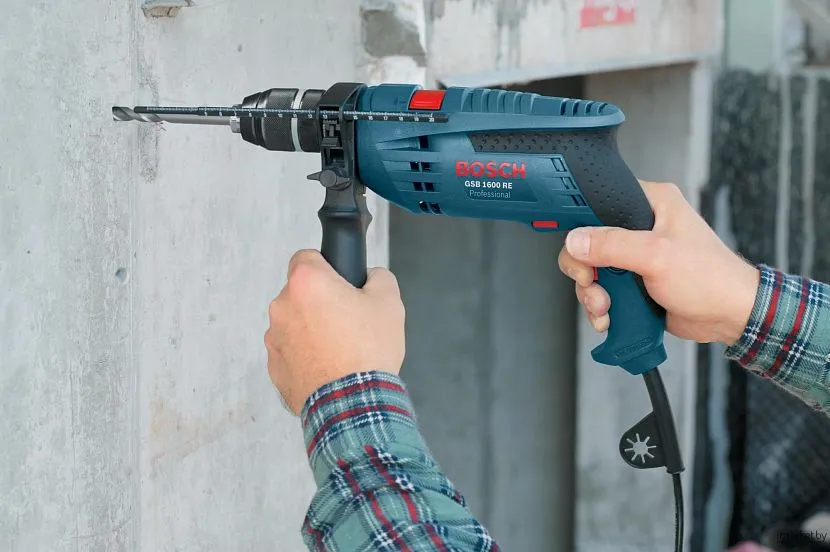

Фотография №1: перфоратор Bosch

Ударный механизм


Эта часть инструмента обеспечивает основную задачу перфоратора — долбить. По типу работы может быть механическим или пневматическим.

Существует два варианта конструкции пневматического механизма: использующий подшипник качения или кривошипно-шатунный тип. Первый вариант используется для бытового вида инструмента, а второй — для профессионального.

Устройство, использующее подшипник качения, или по-другому «пьяный подшипник», состоит из группы элементов: поршень, боек, таран и непосредственно сам подшипник.

Вращение двигателя во время работы связано с внутренней втулкой «пьяного подшипника». Внешняя втулка соединяется с поршнем, она совершает движения, напоминающие качение. Расстояние между поршнем и тараном заполнено воздухом. Он, подвергаясь изменению давления, и воздействует на таран, который повторяет движения за поршнем. В результате по бойку наносится удар, а тот, в свою очередь, передаёт силу удара непосредственно буру. Такое действие фактически и означает преобразование электрической энергии в механическую.

Что может послужить поводом для разборки перфоратора

Поломки инструмента делятся на механические и электрические. Ремонт невозможен без разборки и последующей сборки.

Сбои в механической части

О наличии проблем в механической части можно судить по появившемуся:

  • скрежету;
  • повышенному шуму;
  • сильной вибрации;
  • странному запаху из корпуса.

К таким неполадкам относится:

  • поломка зубьев шестеренок или зажимного патрона;
  • износ ствола агрегата, а также резинок бойка и ударника;
  • выход из строя ударного механизма, переключателя режимов работы.

Сбои в электрике

При возникновении сбоев в электрике мотор гудит, быстро нагревается, не вращается, появляется дым. Можно почувствовать неприятный запах и искрение.

Поломки в электрической части:

  • перегорание обмотки ротора, статора двигателя;
  • засор коллектора;
  • поломка кнопки включения;
  • нарушение электрических контактов;
  • износ щеток;
  • невозможность включения инструмента.

К неисправностям, появившимся в электрической части электродвигателя, привлекают профессионала.

О предохранительных муфтах

Такие устройства (предохранительные муфты) обязательно имеются на всех перфораторах бытового, полупрофессионального и профессионального типа. Применяются они для того, чтобы остановить вращение патрона при заклинивании насадки. Если муфта неисправна, то при заклинивании могут возникнуть следующие последствия:

  • Заклинившая насадка способствует увеличению тока, протекающего в обмотках ротора и статора, что способствует оплавлению изоляции и выходу из строя электромотора
  • Сильно мощный перфоратор может вырвать из рук при заклинивании насадки, что чревато получением серьезных травм

Муфты предохранительные бывают двух типов:

  1. Фрикционная муфта — это самая распространенная модификация защитного механизма, которая реализуется за счет применения зубчатого механизма. Диски с зубьями плотно прижимаются друг к другу, осуществляя передачу усилия вращения. При заклинивании бура, происходит проскальзывание дисков, что исключает возникновение перегрузки электропривода
  2. Кулачковые или пружинно-кулачковые муфты — состоят из двух половинок со скошенными выступами, которые зацепляются с пазами ответной части. Эти половинки называются полумуфтами, которые соединены при помощи пружин соответствующей жесткости. Как только возникает большое усилие, превышающее давление пружины, происходит расцепление полумуфт. При расцеплении полумуфт формируется соответствующий треск, как на шуруповертах. Так происходит работа трещотки на рассматриваемом электроинструменте. Есть у таких муфт один существенный недостаток — это завальцовывание выступов, поэтому со временем эксплуатации инструмента, возникает треск даже тогда, когда буры не заклинивают. Ниже на фото показана суть проблемы завальцовывания, которую можно устранить даже без замены шестерни с завальцованными зубьями (для этого необходимо устранить места завальцовываний)
  3. Роликовые устройства — это еще один вид предохранительных муфт. Они также установлены в конструкции передаточной шестерни, и при заклинивании насадки, передаточная шестерня, которая приводит в действие патрон, начинает проворачиваться. Роликовыми их называют по причине использования блокирующей шпонки в виде ролика. За счет этой шпонки, установленной в пазу растровой втулки, происходит зацепление шестерни, а также передача вращательного усилия. Когда увеличивается нагрузка (при заклинивании насадки), под действием усилия пружины шестерня смещается по оси ствола, тем самым входит в зацепление с блокирующими зубьями (блокадой), расположенными на корпусе перфоратора (на внутренней части). После того, как бур снова свободно перемещается, усилие пружины снижается, и шестерня возвращается на свое исходное положение

Ниже на фото представлены детали перфоратора, а также редуктор с установленной роликовой муфтой. Чтобы выяснить, какая муфта установлена на перфораторе, его понадобится разобрать. Кроме того, есть также магнитные муфты, но на перфораторах малой и средней мощности они не применяются.

Виды схем подключения кнопки дрели

При помощи всевозможных насадок модели можно легко превратить в пилу, точило, ножницы, лобзик и другие инструменты. К недостаткам дрелей можно отнести отсутствие реверса, что несколько ограничивает их универсальность. Ну а преимущество — у ИЭ 1511 БЭ и ИЭ 1211 Э очень низкая цена по сравнению с зарубежными моделями.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ: специальная планка для ограничения глубины сверления, электронное управление частотой вращения при изменении нагрузки, переключатель «сверление/сверление с ударом» (ИЭ 1511 БЭ), кнопка фиксации выбранной частоты вращения (ИЭ 1511 БЭ), дополнительная рукоятка.

ТИП ИНСТРУМЕНТА: бытовой.

ЧАСТОТА ВРАЩЕНИЯ (под нагрузкой): плавная регулировка в двух диапазонах — до 960 об/мин и до 2076 об/мин.

ТИП ПАТРОНА: трехкулачковый.

ДИАМЕТР СВЕРЛЕНИЯ (макс.): по стали — 10 мм; по дереву — 10 мм (ИЭ 1211 Э) и 13 мм (ИЭ 1511 БЭ); по бетону — 13 мм (ИЭ 1511 БЭ).

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ: 420 Вт.

ВЕС (без токоподводящего кабеля, патрона и доп. рукоятки): 1,8 кг (ИЭ 1211 Э); 1,85 кг (ИЭ 1511 БЭ).

Электрические неисправности

Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.

По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:

Отсутствие напряжения в питающей сети, обрыв кабеля

Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

Соединение проводов

Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.

Неисправность кнопки пуска

Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.

Стирание щеток

При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.

https://youtube.com/watch?v=D0hgvy9xEGg

По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.

Поломка регулятора оборотов

При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

Неисправность мотора

Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.

Ремонт статора

Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.

Особенности конструкции

В перфораторе применяется боёк, который с силой бьёт, вкладывая значительную силу в удар по патрону. Его приводят в движение одним из двух способов: применяя качающийся подшипник или с использованием пневматического механизма.

Первый вариант применяется в более компактных инструментах средней или слабой мощности. Такое устройство обеспечивает меньшую амплитуду движений. В этом случае удары происходят чаще. При слишком сильных нагрузках качающийся подшипник способен сломаться.

Пневматический механизм обеспечивает более мощные удары, но с относительно низкой частотой. Однако такой механизм является более массивным и стоит дороже. Он больше подходит для использования профессионалами.

В дрели нанесение ударов обеспечивается храповыми шестерёнками. Они прижаты друг к другу плоскими сторонами, имеющими волнистые поверхности. При вращении вокруг общей оси они периодически сдвигаются друг относительно друга вдоль оси вращения.

Такая конструкция позволяет создавать ударные усилия, но вследствие сильного трения это приводит к повышенному износу деталей. Усилие удара при такой конструкции зависит не от инструмента, а от давления, которое оказывает мастер.


Работа перфоратораИсточник s30515889574.mirtesen.ru

Ремонт бочкового перфоратора

Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.

Бочковой перфоратор SDS-plus Intertool DT-0182

Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.

Замена щеток

Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.

Замена подшипников

Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить.

Замена подшипника

Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.

Замена патрона

Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности.

Замена патрона на перфораторе

Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.

Ремонт пьяного подшипника

В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.

Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.

Ремонт растровой втулки и ударного болта

Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.

Замена гильзы

Гильза выходит из строя достаточно редко. Для ее замены, старую необходимо удалить из алюминиевого корпуса и вместо нее установить новую.

Как подготовить перфоратор к работе

Перед работой инструмент, как правило, внимательно осматривают. Причем не забывают также и проверку его комплектности. Особенно внимательным надо быть к исправности патрона. Также надо осмотреть корпус перфоратора и его кабель питания. На рабочих элементах не должно быть ни сколов, ни трещин. Более того, надо убедиться в остроте их режущих кромок.

Для проверки  инструмент обычно ненадолго включают. Только для того, чтобы проверить его на холостом ходу. При этом, в частности, проверяют работу различных переключателей, используемых для выбора скоростного режима и для изменения направления вращения патрона.

Конструкция ударного механизма

Принцип работы ударного механизма перфоратора.

Существует два типа исполнения этого механизма:

  • электромеханический;
  • электропневматический.

Электропневматический тип конструкции ударного механизма применен в большей части современных перфораторов. Достоинством этой конструкции является получение большой энергии удара при небольшой мощности силовой установки инструмента.

Существует два варианта конструкции ударного электропневматического узла. В одном из них используется подшипник качения, а работа второго основана на действии кривошипно-шатунного механизма. Первый вариант конструкции применяется на перфораторах легкого, а второй — на инструментах среднего и тяжелого класса.

Конструкция ударного механизма перфоратора легкого класса состоит из подшипника качения, поршня, тарана и бойка. При запуске вращение от силового электромотора передается на внутреннюю обойму подшипника. Наружная обойма подшипника с поршнем составляет единое целое и производит колебательное движение.

Три универсальных режима работы перфоратора.

Воздушное пространство цилиндра между поршнем и тараном испытывает попеременно снижение и повышение давления. Таран вследствие изменения давления повторяет движения поршня и ударяет по поверхности бойка, движения последнего воздействуют на долото в патроне.

Пневматический вариант механизма обеспечивает автоматическое отключение на холостом ходу. Эта функция выполняется благодаря смещению тарана вперед при отсутствии контакта долота с поверхностью. При смещении тарана происходит открытие отверстия для перемещения воздуха между внешней средой и поршневой камерой.

В инструментах, принадлежащих к среднему и тяжелому типу, которые имеют вертикальное размещение электродвигателя, поршень приводится в движение кривошипно-шатунным механизмом. Высокая амплитуда работы этого устройства способствует увеличению мощности удара, способной достигать значения в 20 кДж. Принцип функционирования механизма схож с ранее представленным типом. Вращение посредством червячного вала передается на шестерню. На валу последним закрепляется кривошип, передающий импульс на ударный механизм.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
