Циркулярка из болгарки своими руками: чертежи и сборка

Для переделки инструмента не нужны особые навыки или дорогостоящие материалы. Самодельная циркулярка изготавливается из обычных, подручных средств:

• рабочая болгарка;
• диск для циркулярной пилы;
• гайки, болты и другие крепежные элементы;
• электрическая дрель со сверлами;
• отвертки, гаечные ключи, плоскогубцы;
• прямоугольная металлическая труба;
• уголки из металла.

Если какого-то элемента нет в наличии, его стоимость не сравнится с ценой готовой циркулярки. Траты на данном этапе более чем целесообразны.

Сборка скользящего упора для будущей циркулярки

Схема Т-образного упора для цикулярной пилы

Упорно-скользящая конструкция — основа самодельной циркулярной пилы из болгарки. В готовом виде она должна иметь форму буквы «Т».

Для изготовления необходимы металлические уголки, расположить которые следует в 4 мм от циркулярного диска. Соединяются они посредством поперечных связей гайками и болтами.

Кромки уголков обязательно закругляются, чтобы в дальнейшем не повредить заготовку. В местах соединений шайбами фиксируются щели. Величину просвета можно регулировать.

На готовый корпус надевается хомут из металлического листа и закрепляется винтами. Стальная полоса, сложенная вдвое, закрепляется под задним упорным винтом. Крепления необходимо расположить так, чтобы хомут и стойка стали одним целым. Для последующего закрепления осевой ручки, в корпусе редуктора нужно сделать несколько крепежных отверстий.

Изготовление торцовочной пилы

Торцовочная пила из болгарки отличается от дисковой тем, что выполняет единственную задачу: этой переделкой можно обрезать торцы пиломатериала под различными углами. Она может крепиться к станине или сниматься, и использоваться как обычная болгарка.

Поворотный элемент торцовки изготавливается из автомобильного шкворня, удерживаемого шарикоподшипником на 150 мм или больше. Пила фиксируется на основании при помощи сварных ушек на наружной части подшипника и винтов М6. Пильный диск закрывается защитным козырьком, а обойма коробом.

Из грузовых амортизаторов изготавливается протяжка, предварительно из них выливается масло, производятся отверстия для вентиляции, которые закрываются сеткой от пыли и стружки.

Изготовление осевой рукоятки

Удерживать циркулярку за стандартный боковой держатель не смогут и профессиональные мастера, не говоря о простых любителях. Вернее, смогут, но качество распила будет низким. Поэтому требуется создание осевой рукоятки. Для ее изготовления лучше использовать металлическую трубку или прут.

С целью присоединения элемента к редуктору на концах заготовки просверливаются отверстия. Фиксируется подготовленная ручка с помощью специальных крепежных деталей.

Регулятор глубины пропила

Схема регулировочной штанги

При создании циркулярки из болгарки своими руками особое внимание нужно уделить регулировочной штанге — конструкции, отвечающей за глубину пропила. Кусок металлического стержня диаметром не более 0,5 см будет служить ее основой. Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди

Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди

Его край необходимо загнуть, расплющить и зафиксировать упорными болтами из уголков, расположенных впереди.

На противоположном конце делается резьба, на которую накручивается гайка. Концевая часть регулировочной штанги продевается в сквозную щель на осевой ручке и надевается еще одна гайка.

Перед тем как начать активное использование готового оборудования, нужно проверить его работоспособность на нескольких тестовых образцах.

Циркулярная пила из обычной дрели

Изначально сооружается подобие стола. К столешнице прикрепляют четыре ножки. На поверхности столешницы размечается прорезь, из которой будет выступать режущий диск.

С обратной стороны столешницы на небольшом удалении от прорези для диска закрепляют прямоугольный брусок с вырезанным внутри круглым отверстием. Его диаметр должен быть равен диаметру патрона используемой дрели. При помощи лобзика вырезается намеченная прорезь.

Аналогично вырезается прорезь на другом листе фанеры, а параллельно этой прорези вырезается еще одна прорезь, ширина которой должна быть равна ширине подготовленного деревянного бруска. Второй лист фанеры накладывается на первый так, чтобы прорези для диска совпали.

Из чего можно сделать электрическую пилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.

Из болгарки на металлической подставке

Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о

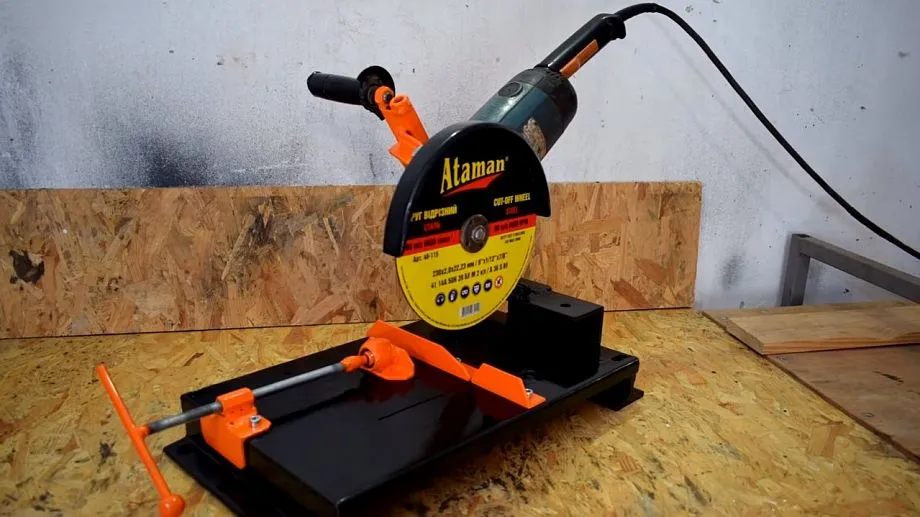

Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом

Такой инструмент соорудить достаточно просто. Для этого необходимо:

1. Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
2. Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
3. Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
4. Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
5. Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.

Как сделать торцовочную пилу с возможностью реза под углом — видео

Из ручной циркулярки на деревянном опорном столе

Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.

Для основных элементов конструкции использовано дерево

Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:

1. Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
2. Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.
3. Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.
4. Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.

Самодельный верстак (крепёж) без чертежа

Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:

1. Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
2. Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
3. Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.
4. Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.

Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.

Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.

Приступаем к работе

Сразу следует отметить, что для торцовки лучше всего использовать небольшую болгарку (угловую шлифовальную машину) где предусмотрен диск Ø 125 мм. Конечно, как вариант, здесь также подойдут УШМ под Ø 115 мм и Ø 150 мм. Здесь уже будете выбирать из того инструмента, который есть у вас в наличии и который вы готовы перепрофилировать.

Что потребуется

В первую очередь, нужно собрать все необходимые материалы и инструменты, которые понадобятся для сборки этой конструкции:

• стальной уголок с полками 50×50 мм;
• лист стали 350x350x3 мм;
• подборка болтов и гаек;
• добротная пружина на сжатие (лучше всего подойдет инструментальная сталь;
• неразборная дверная петля (навес) хорошего качества;
• слесарный угольник;
• сварка (газовая или электро);
• рулетка метрическая, чертилка.

Сборочные работы

Подготовьте два уголка длиной 350 мм и с полками 50×50 мм. На верхней полке по двум краям каждого из них срежьте косынки под углом 45°. Такой угол легко вычислить слесарным угольником, если приложить его к профилю так, чтобы наружные края совпадали с краями профиля. Затем чертилкой сделайте метку во внутреннем центре буквы «Г». Верхний угол, созданный полками профиля, и метка будут указывать на линию 45°. Сварите из полученных заготовок квадрат, но так, чтобы его диагонали были равны (проверяйте их рулеткой).

Теперь вырежьте квадрат из листового железа 350x350x3 мм и сквозь него просверлите отверстия в раме по углам для болтового соединения станины с рамой. Приваривать лист к раме не нужно, так как в таком случае торцовочную пилу из болгарки можно будет использовать не только, как стойку, но и как ручную циркулярку, чтобы резать листовые пиломатериалы (ДСтП, ОСП, МДФ, фанеру).

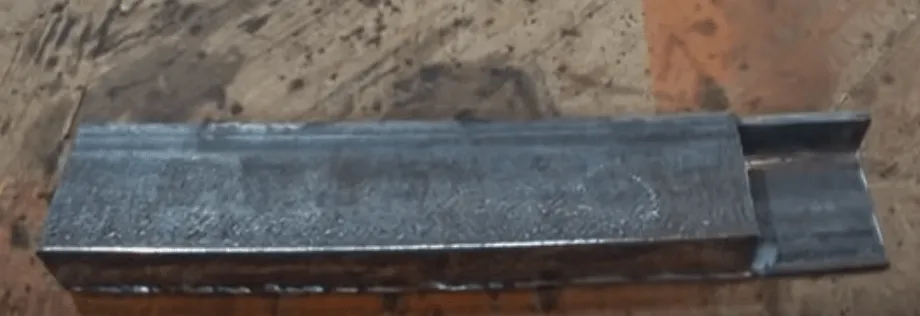

Из двух кусочков уголка длиной 50 мм сделайте швеллер, а затем приварите его к станине, чтобы деталь оказалась посредине края с отступом 2-3 мм от кромки. Это послужит опорной стойкой для рычага болгарки. К ней чуть позже приварите дверную петлю.

Теперь отрежьте две заготовки длиной по 150 мм и 200 мм, а потом одну полку 150-миллиметрофого уголка подрежьте до 30 мм. Из этих двух частей сварите полый профиль, как показано на верхней фотографии.

Отрежьте ещё одну заготовку длиной 120 мм, а одну из полок уменьшите до 20 мм. Сделайте еще одну заготовку длиной 50 мм и тоже подрежьте одну полку до 20 мм. Затем сварите из них букву «Г» на 90°, но короткий профиль ребром наружу. Затем приварите полученную деталь к самодельному профилю так, чтобы в конце рычага с открытой стороны образовалась приплюснутая буква «П» перпендикулярно профилю. Отшлифуйте края и сварочные швы сделанного вами рычага, чтобы в дальнейшем не порезать руки заусенцами.

Пока рычаг не приварен к стойке, нужно сделать крепления на нём по головке (редукторе) УШМ

Обратите внимание: на редукторе есть два отверстия для вкручивания ручки, поэтому буква «П» должна обхватить головку, как хомут, а на стойках литеры просверлите отверстия по диаметру резьбовых посадочных отверстий. Толщина редуктора УШМ Einhel под диск Ø 125 мм, 70,6 мм

Поэтому мой П-образный хомут с внутренней стороны получился 50×70,6×50 мм. Замеряйте вашу модель штангелем и подгоните хомут под неё.

Один болт для крепления болгарки к рычагу прикручен через верхнее отверстие, которое есть в корпусе редуктора для ручки, а другой – через нижнее. Постарайтесь, чтобы отверстия на букве «П» точно совпадали с рычагом. После крепления корпус УШМ должен стоять строго параллельно рычагу и строго перпендикулярно приваренной опорной стойке из швеллера.

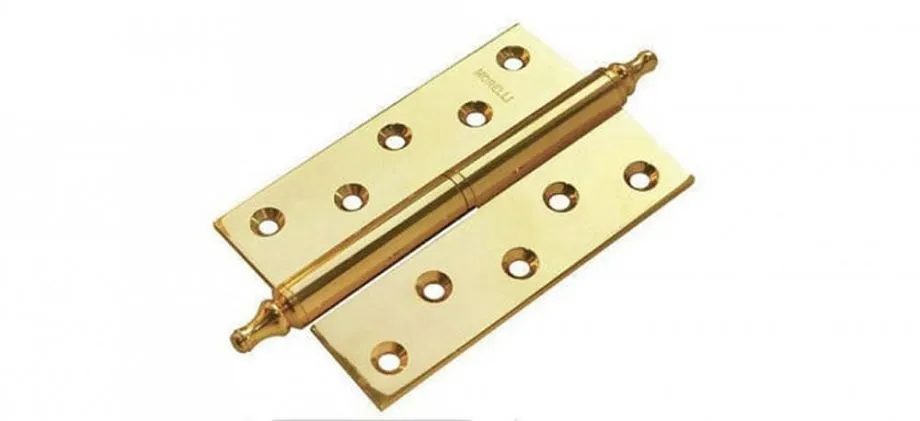

Приварите неразборную дверную петлю одной стороной к опорной стойке, а другой рычагу, но позаботьтесь о том, чтобы собранная конструкция строго соответствовала краям станины по перпендикуляру и параллели. Теперь прикрутите станину к раме, зафиксируйте там болгарку с обрезным диском по металлу и прорежьте полосу в листе. Снимите пока УШМ, чтобы не мешала и строго параллельно прорези поставьте метку перед опорной стойкой и сделайте там вырез глубиной 1-2 мм (мы оставили 2-3 мм свободного края, когда приваривали опорный швеллер). Этот вырез понадобится для направления циркулярки.

Снизу хомута прикрутите пружину из инструментальной стали, работающую на сжатие, одним концом к перекладине «П», другим – к станине. Длину подберете, в зависимости от самой пружины и размера болгарки.

Теперь вам остается только расширить прорезь, сделанную ранее отрезным диском на 2 мм в одну и в другую сторону, чтобы там с зазором проходила дисковая пила. Все, теперь при станине, установленной на раму, у вас получится торцовочная пила, изготовленная из болгарки, а если раму убрать, то это будет ручная циркулярка для раскроя листовых пиломатериалов.

Изготовление

Рассмотрим порядок сборки стационарного пильного станка, как наиболее безопасного и функционального устройства. Пошаговая инструкция:

1. Подготовительная часть. Необходимо создать рабочий чертеж, продумать конструкцию, уточнить размеры и набор функций. Этот этап важен, игнорировать его не следует.
2. Приобретение и подготовка необходимых материалов и инструментов.
3. Сборка основания стола. Из трубы прямоугольного сечения (или уголка) собирается основание под станок. Нарезаются отрезки нужной длины и соединяются сварным способом. Необходимо обеспечить устойчивость и прочность основания. Как вариант, его можно изготовить из деревянных деталей.
4. На поверхность основания устанавливается лист ДСП или фанеры, который будет выполнять функции рабочего стола. В нем делается прорезь для пильного диска.
5. Снизу к рабочему столу с помощью изогнутых металлических пластин прикрепляется болгарка. Используются отверстия для привинчивания рукояток. На поверхности стола делаются углубления, чтобы шляпки болтов не мешали перемещению материала.
6. Для удобства и безопасности включения и отключения станка рекомендуется вывести провода от кнопки пуска инструмента на боковую кромку рабочего стола, для чего используется отрезок уголка или согнутая металлическая пластина. Кнопку надо расположить максимально удобно, чтобы имелась возможность экстренного отключения циркулярки из любого положения.
7. Скользящий упор, позволяющий настроить ширину отрезаемых деталей, может быть изготовлен из различных материалов. В ход идут как самые простые приспособления наподобие планки, закрепленной струбцинами, так и более сложные конструкции. Вариантов можно насобирать очень много, но выбор обусловлен потребностями владельца и характером предстоящей работы.

Создание дополнительных приспособлений требует наработки некоторого опыта и навыка владения станком. Специфика конструкции болгарки позволяет работать около 15-20 минут, после чего необходим перерыв для охлаждения. Учитывая это обстоятельство, рассчитывать на широкий функционал не приходится.

Пила на основе болгарки

Домашние мастера стремятся иметь в наличии болгарку. Этот инструмент занимает достойное место в мастерской. Болгарка позволяет:

• резать металл;
• зачищать сварные швы.

Иногда мастера приобретают новую болгарку в то время, когда старый инструмент еще находится в рабочем состоянии. Чтобы он зря не пылился на полках в мастерской, его можно взять за основу при изготовлении паркетки, а дополнив станину столом, удается соорудить стационарную циркулярную пилу.

Прежде чем приступить к работе, необходимо подготовить материалы и инструменты. Во время работы понадобятся листы фанеры, деревянные бруски, провода, внешние выключатели. Выполнять действия будет проще, если мастер будет иметь возможность пользоваться дрелью, молотком, лобзиком, плоскогубцами.

Сама болгарка понадобится при раскройке материалов для изготовления циркулярной пилы. Когда все материалы и инструменты будут подготовлены, можно переходить к практической работе:

1. Из фанеры вырезают четыре прямоугольных листа со сторонами 40 и 80 см.
2. Все четыре листа соединяют, чтобы получить короб с основанием 80х80 см.
3. Для облегчения процесса соединения в углах фиксируют четыре небольших брусочка (они не только облегчат сборку, но и придадут дополнительную прочность, надежность конструкции).
4. Полый короб накрывают столешницей (самый простой вариант можно вырезать из фанеры, но профессионалы рекомендуют использовать материал, обладающий ламинированной поверхностью).
5. В подготовленной столешнице выпиливают узкое пространство, через которое будет выходить режущий инструмент.
6. По обеим сторонам пропила высверливают отверстия, обеспечивающие надежную фиксацию инструмента.
7. Болгарку располагают под столешницей, надежно фиксируя ее крепежными материалами (болгарка должна быть закреплена так, чтобы во время работы она не изменяла своего положения).
8. В любом электроинструменте имеется кнопка включения, ее необходимо заблокировать, поскольку в дальнейшем циркулярка будет включаться через внешний выключатель.

Следуя этой пошаговой инструкции можно собрать рабочую модель пилы, как на фото.

Рекомендуется также соорудить подвижную каретку, в которую вбивают гвоздь, а затем при помощи плоскогубцев откусывают его шляпку. В результате получается важный элемент конструкции – эксцентрик, на который надевается заготовка. С его помощью при вращении детали удается точно срезать углы, превращая прямоугольные заготовки в закругленные детали.

Аналогичным способом сооружается циркулярка и на основе дисковой пилы. При этом во многом процесс заметно упрощается, так как инструмент будет гораздо проще прикрепить к столешнице.

Как сделать приспособление для резки дерева своими руками

При наличии желания и достаточного количества свободного времени сделать насадку «Цепная пила» на болгарку можно в домашних условиях.

Необходимые инструменты, материалы, навыки

Для этого, кроме самой болгарки, потребуется наличие сварочного полуавтомата, дрели или сверлильного станка, а также навыки всем этим пользоваться. К необходимому арсеналу инструментов следует отнести:

• направляющее полотно с цепью;
• звездочку привода;
• металлическую трубу;
• металлический лист толщиной 1 – 2 мм;
• сверлильный станок или дрель;
• сверла и режущие коронки по металлу;
• сварочный полуавтомат;
• набор гаечных ключей;
• смазку глубокого проникновения.

Какую УШМ выбрать для этой цели

Если вы все-таки решились изготовить пильный адаптер самостоятельно, стоит правильно подойти к выбору угловой шлифмашинки. В этом случае следует помнить, что выбранная модель должна обладать достаточной мощностью, производительностью и запасом прочности.

Пошаговая инструкция изготовления

Для того, чтобы изготовить цепную насадку на болгарку необходимо выполнить следующие действия:

1. Подобрать металлическую трубу необходимого диаметра. Она должна одеваться на редуктор болгарки без зазоров и люфтов.
2. С помощью болгарки или стационарного циркулярного станка отрезать от трубы заготовку высотой около 3 см.
3. Из металлического листа сделать основу будущего адаптера. От полученной заготовки отрезать боковой сегмент.
4. При помощи фрезы или коронки по металлу с противоположного конца заготовки проделать круглое отверстие. Впоследствии в него будет устанавливаться приводная звездочка.
5. К полученной детали приложить направляющую шину и разметить местоположение фиксирующих болтов.
6. Высверлить два отверстия для болтов.
7. Установить болты в отверстии закрутить их гайками, прижав направляющее полотно. Для большей надежности рекомендуется приварить их головки к основанию адаптера.
8. Со стороны головок болтов установить ранее вырезанное металлическое кольцо и приварить его к основанию детали.
9. От металлической полосы отрезать две заготовки, которые в дальнейшем будут фиксировать адаптер и болгарку между собой.
10. В заготовках просверлить сквозные отверстия. Они должны соответствовать диаметрам фиксирующих отверстий на болгарке.
11.  Установить заготовки на соответствующие места на инструменте и приварить их к основанию адаптера.
12. Установить полученную заготовку на болгарку надежно затянув фиксирующие болты. После этого смонтировать направляющую шину, пильную цепь и приводной механизм на вал.
13. Из металлического листа вырезать полосу. Изогнув ее по контуру адаптера, приварить к основанию.

Посмотрев видео, можно ознакомиться с нюансами изготовления цепной насадки на болгарку и посмотреть ее применение на практике.

https://youtube.com/watch?v=ZnDkY1SR2Ys

Варианты конструкции

Исследуя вопрос, как сделать циркулярку своими руками, можно проработать несколько вариантов:

Обратите внимание!

• Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками

• Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

• Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

1. Циркулярка из болгарки, которую монтируют на станок, изготовленный из деревянного бруса и досок.
2. Монтаж на станину ручной циркулярной пилы.
3. Создание стационарной циркулярной пилы из старого деревянного стола и мотора стиральной машины.
4. Изготовление станины из металлического профиля, с последующим монтажом мощного электродвигателя, взятого от любого промышленного оборудования.

Все эти варианты показали на практике свою жизнеспособность. Определить достоинства и недостатки этих схем можно лишь в сравнении, но для каждого из создателей конструкций своё детище, безусловно, является лучшим.

Если на циркулярке планируется распиливать толстые доски, слабый движок с этим вряд ли справится. Для толстого массива требуется мощный электродвигатель и станок из металла.

Используя болгарку в качестве рабочего узла, можно будет подрезать мелкие бруски, но для длительной работы, в ходе которой осуществляются длинные глубокие пропилы, она не годится, поскольку время непрерывной работы инструмента данного типа сильно ограничено.

Движок от стиральной машинки потребует создания редуктора. Практика показывает, что от циркулярки, оборудованной двигателем от стиральной машины, ждать высокой производительности и отличного качества реза не приходится.

2 Штроборез из болгарки

Штроборез — инструмент, используемый для формирования канавок и борозд на поверхности бетонных и деревянных конструкций. Штроборез необходим при армировании кладки пеноблока, скрытой укладке проводки и кабелей. Сделать такой инструмент можно своими руками из УШМ, не затрачивая около 5-10 тыс. рублей на покупку заводского агрегата.

Угловая шлифовальная машина превращается в полноценный штроборез после комплектации специальным кожухом из дерева либо металла, который выступает в качестве ограничителя, удерживающего дисковую пилу на одинаковой глубине по всей длине резки.

Имеет смысл делать кожух из листового металла толщиной 2-3 мм. Определитесь с шириной конструкции — расстоянием между двумя боковыми стенками кожуха, она зависит от размеров используемых дисков. После основной части конструкции на кожухе необходимо закрепить хомут под установку УШМ. Крепление должно быть максимально прочным (варится сплошным швом), так как возникающая в процессе работы вибрация может повредить соединение.

К боковой стенке приваривается посадочное гнездо под крепление ручки. В качестве гнезда можно использовать отрезок трубы с просверленным под шпильку либо болт отверстием. В верхней части кожуха необходимо предусмотреть патрубок для пылесоса, без него пыль может забить конструкцию изнутри.

Учитывайте, что угловая шлифовальная машина может прокладывать штробы только при установке двух алмазных дисков. При этом первый диск крепится на штоке стандартным способом, а второй — через специальную проставочную гайку (проставка должна идти в комплекте с УШМ, также ее можно купить отдельно). Толщина гайки в данном случае определяет ширину формируемой штробы.

Штроборез из болгарки своими руками — видео

2.1
Разновидности дисков для УШМ

В завершение пару слов о разновидностях дисков для болгарки. Все диски классифицируются на четыре основные группы — отрезные, шлифовальные, заточные, обдирочные.

Отрезные диски выпускаются в диаметрах 115, 125, 150, 180 и 230 мм, их толщина может составлять 1-3.3 мм, имеют синий цвет. Маркировка указывает на тип абразивного материала: A -корунд, C — карбид кремния, AS — электрокорунд. Также в маркировки указываются цифры, обозначающие зернистость — чем она больше, тем выше будет скорость реза и ниже точность. Посадочное отверстие в отрезных дисках армируется стальными накладками, что обеспечивает его прочность, так как кольцо в процессе вращения испытывает максимальные нагрузки.

Для резки каменных материалов используются специальные алмазные диски, которые бывают сплошными и сегментными. Последний вариант предназначен для тяжелых работ — ими можно резать асфальт, гранит, мрамор. Резка плитки болгаркой может выполнятся посредством сплошных дисков, они ориентированы на работу с мягким материалом и отличаются от сегментных аналогов худшим естественным охлаждением.

Шлифовальные диски крайне вариативны, они выпускаются с разными абразивными поверхностями — от наждачных, до губчатых и войлочных (полировальные диски). Само шлифование выполняется с применением специальных паст, увлажняющих обрабатываемую поверхность и уменьшающих тем самым количество выделяющейся пыли.

Обдирочные диски с металлическим ворсом используются для снятия старого лакокрасочного покрытия, окалины, цементного раствора. Также существуют алмазные обдирочные диски, которые отличаются от отрезных формой граней. Такие диски на металлических поверхностях не применяются, их можно использовать только на камне и бетоне.

Выбор УШМ для самоделки

Применение болгарки в качестве рабочего модуля является наиболее удобным. В любой момент ее можно снять и использовать по прямому назначению.

Перед началом проектирования и сборки циркулярки из болгарки, необходимо определиться с тем, какие работы будут на нем производиться. Для обрезки брусков или фанерных листов подойдет болгарка бытового класса с небольшой мощностью. Более ответственные работы потребуют применения более производительного полупрофессионального инструмента.

Кроме того, следует обратить внимание на необходимую толщину распиливаемого материала. В случае с болгаркой существует прямая зависимость диаметра диска от мощности инструмента

Заводские комплекты приспособлений — готовые насадки

На отечественном рынке электрического инструмента существуют заводские адаптеры и станины для превращения угловой шлифмашинки в циркулярку.

К их достоинствам можно отнести:

• Презентабельный внешний вид;
• Возможность точной настройки угла распила;
• Удобство использования;
• Качество исполнения.

Помимо указанных достоинств, станки заводского изготовления обладают и некоторыми недостатками. Среди них можно выделить:

• Невозможность использования станка для продольного распила древесины;
• Ограниченная толщина распила. Это связано с адаптацией станка только под определенный диаметр распиловочного диска;
• Высокая стоимость. Как правило, она превышает цену самодельного станка в 2 – 3 раза;
• Дорогие запасные части;
• Больший, по сравнению с самодельным станком, вес.
